Tak, fordi du har købt Rega Elicit MK5. Elicit er en stereo integreret forstærker designet til at levere den reneste musikalske præstation. Indkapslet i et helt nyt specialdesignet kabinet, der matcher resten af Rega-serien, bygger den nye MK5 på tidligere Rega-design ved at bruge vores multi-prisvindende klasse A/B effektforstærkerkredsløb til at levere en kraftfuld 105W pr. kanal ind i 8Ω-belastninger. Denne strøm leveres af en rigelig, støjsvag lineær forsyning med flere trin, mens forsyningsskinner til digitale og analoge sektioner er galvanisk isolerede.

Elicit er i stand til at drive vanskelige højttalere med lethed og integreres perfekt i ethvert lydsystem ved at tilbyde en lang række tilslutningsmuligheder. Ud over linje-, digital- og en højkvalitets bevægelig magnet (MM) phono-indgange, finder du også pre-out, Direct in, Record loop-funktionalitet og en højtydende hovedtelefonudgang.

Elicit deler nu andre designfunktioner, der stammer direkte fra den meget roste Aethos-forstærker. Du vil opdage, at det samme diskrete FET-baserede forforstærkerkredsløb og Alps-volumenpotentiometer er blevet introduceret for yderligere at forbedre den soniske og tekniske præstation. Som man kunne forvente, er der blevet lagt særlig vægt på udvælgelsen af vigtige lydkomponenter. Diskrete kredsløb, højkvalitetsrelæer, polypropenkondensatorer og Sanken-udgangstransistorer bruges gennem hele designet.

De galvanisk/optisk isolerede digitale indgange bruger en Wolfson S/PDIF-modtager-IC til at give enestående detaljer og klarhed fra enhver tilsluttet kilde. Output leveres af et Wolfson DAC og Rega-designet diskret line-driver kredsløb.

Den nye Elicit MK5 kalder på årtiers prisvindende erfaring inden for forstærker og digitalt kredsløbsdesign, som kulminerer i en perfekt konstrueret balance mellem pålidelighed, tilslutningsmuligheder og frem for alt en nøjagtig musikgengivelse.

INSTALLATION

INSTALLATION & VENTILATION

Elicit-forstærkeren fungerer fint på de fleste overflader, såsom en hylde eller et bord, forudsat at der er tilstrækkelig luft omkring kølepladerne for at forhindre overophedning. Hvis du bruger en pladespiller, skal undgås magnetisk interferens ved at placere forstærkeren så langt væk fra pladespilleren, som tonearmsledningen giver mulighed for. Hvis det er muligt, skal du placere den til venstre for pladespilleren. Hold andet udstyr væk fra forstærkeren. På grund af layoutet af Regas forstærkerkredsløbsdesign er de praktisk talt ufølsomme over for elektromagnetisk interferens, og i kraft af et komplet metalkabinet udsender de praktisk talt ingen elektromagnetisk stråling. Men placering af elektronisk udstyr, såsom følsomme phono-forstærkere tæt på hinanden, kan forringe ydeevnen af et eller begge dele. Der må aldrig stables andre hi-fi-komponenter oven på Elicit.

ADVARSEL: Netledningen fungerer som en netafbryder.

Stikkontakten skal derfor være placeret i nærheden af udstyret og være let tilgængelig.

Varmen produceret af Elicit-forstærkeren spredes via heat sinks (køleplader) placeret på hver side af produktet. Sørg for, at der er tilstrækkelig plads rundt om produktets ydre for at tillade en tilstrækkelig luftstrøm, da der i modsat fald vil kunne forekomme overophedning. Hvis Elicit køres med høj volumen i en længere periode, kan den blive temmelig varm. Dette er helt acceptabelt, så længe der er tilstrækkelig ventilation, og forstærkeren vil fortsætte med at fungere normalt uden skader. Hvis forstærkeren er overbelastet, kan den blive overophedet, men Elicit indeholder termisk beskyttelse, der midlertidigt vil deaktivere udgangen eller strømmen til produktet. Når produktet er afkølet, vil det automatisk genoptage normal drift. Anbring aldrig forstærkeren på gulvtæpper, løse tæpper eller sengetøj.

ADVARSEL: Køleplader kan blive meget varme!

TILSLUTNINGSMULIGHEDER

TILSLUTNINGSMULIGHEDER PÅ BAGPANELET

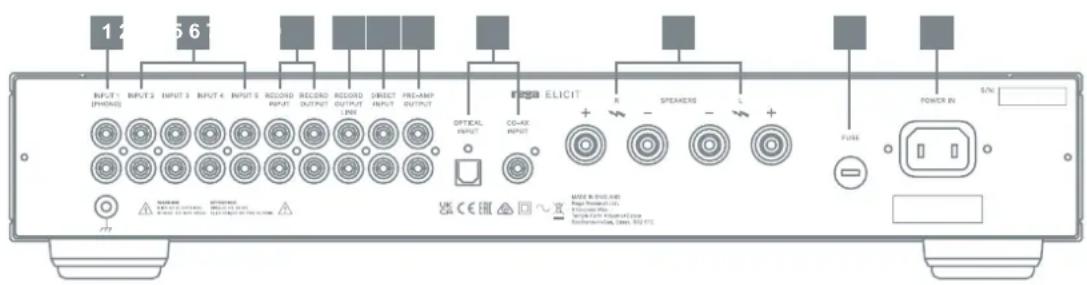

1. Phono Input 1 (Phono-indgang 1) - Muliggør tilslutning af en pladespiller med en bevægelig magnetpatron. Indlæsning vil være velegnet til de fleste MM-patrondesigner på markedet, og der er et dedikeret jordingspunkt direkte under indgangsstikkene til tonearme med en separat jordledning.
2. Line Inputs 2 til 5 (Linjeindgange fra 2 til 5) - Linjeindgangene muliggør tilslutning af kilder, såsom en streamer, cd-afspiller, DAC, tuner, DVD- eller Blu Ray-afspiller til brug med et audiovisuelt system. Disse inputs er på standard linjeniveau og er velegnede til ethvert udstyr med udgang på det niveau.
3. Record Input og Output (Optagelsesinput og output) - Dette er et linjeniveau input og output beregnet til brug med en optageenhed såsom en CD/DVD-optager, MD, båndkassettemaskine eller lydkort. Record Output (Optagelsesudgang) er det samme signal som valgt af main input (hovedindgang) selektoren (analoge inputs 1-5 eller digitale inputs D1/D2) og påvirkes ikke af lydstyrkekontrollen. Valg af optagelsesfunktionen på forstærkerens frontpanel/fjernbetjeningen aktiverer optagelsesinput, og dirigerer signalet fra denne indgang til forstærkerens højttalerudgang. Dette input er fuldstændig uafhængig af inputs 1-5/D1/D2 og kan bruges til at overvåge optagerenhedens funktionalitet og kvalitet uden at påvirke den kilde, der optages.

Bemærk: Knappen til Record Input (optagelsesindgang) er kun placeret på den medfølgende fjernbetjening. 'Record'-LEDen (optagelsesled) lyser på frontpanelet, när den aktiveres.

1. Record Output Link (Link til optagelsesudgang) - Dette output afspejler optagelsesudgang og kan bruges til at drive hjælpekomponenter som hovedtelefonforstærkere, osv. Dette signal påvirkes heller ikke af lydstyrkekontrollen.
2. Direct Input (Direkte indgang) - Denne indgang dirigeres direkte til effektforstærkerens indgang, uden om den interne forforstærker og volumenkontrol. Dette gør det muligt at bruge Elicit med en ekstern stereoforforstærker efter brugerens valg. Det gør det også muligt at bruge Elicit sammen med multikanalsystemer, hvor Elicit bruges til at forsyne fronthøjttalerne under multikanalindhold. Input Selection (Indgangsvalg) og volumenkontrol udføres inden for en AVR eller multikanal-forforstærker, hvis output derefter sendes til denne indgang. Følsomheden er 760mV for maksimal udgang. Effektforstærkerens forstærkning er 31,6dB.

Bemærk: Knappen til direkte indgang er kun placeret på den medfølgende fjernbetjening. 'Direct'-LED'en (Direkte LED) lyser på frontpanelet, når den aktiveres.

FORSIGTIG: Da denne indgang ikke har nogen lydstyrkekontrol, vil højttalerne blive drevet til deres maksimale niveau, hvis en linjeniveauikilde som en CD-afspiller er tilsluttet denne indgang, hvilket potentielt kan forårsage skade.

1. Pre-Amp Output (Forforstærker udgang) - Forforstærkeren kan drive mindst 5 effektforstærkere, subbasenheder, mm. Forforstærkerudgangen bruger RCA-type (phono) stik. Udgangsniveauet er 760mV med et linjeindgangsniveau og er altid aktivt.
2. Digital Inputs (Digitale indgange) - Disse er S/PDIF digitale indgange. Indgang D1 aktiverer coax-indgangen og D2 aktiverer Toslink-indgangen. Alle almindelige indgang-bitdybder og samplingshastigheder op til 24bit/192kHz understøttes.
3. Speaker Terminals (Højttalerterminaler) - Disse er beregnet til brug med 4-16Ω højttalere. Vedvarende brug i højttalere på mindre end 8Ω kan få enheden til at blive varmere end normalt.
4. Mains Fuse (Hovedsikring) - Se bagpanelet for klassificering.

1. Mains Power Inlet (Strømindtag) - Tilslut til lysnettet. Se klassificeringsmærkatet under indløbet for landespecifikke spændings-, strøm- og frekvensklassificeringer.

ADVARSEL: Brug kun produktet med en strømforsyning, der er i overensstemmelse med de klassifikationer, der er angivet på etiketten.

1. On/Off Switch (Strømkontakt) - Strømkontakten til venstre for kontrolpanelet tænder og slukker for forstærkeren. Elicit er tændt, når kontakten er trykket ned, og slukket, når den er ude. Rega-logoet vil lyse rødt, når kontakten er tændt, og produktet er forsynet med strøm, hvilket indikerer, at strømforsyningen er funktionsdygtig. Se venligst diagrammet nedenfor.

Off (Slukket)

On (Tændt)

Flere sekunder efter tænding kan du høre et blidt klik, hvilket indikerer, at tændrelæet er udløst, og at forstærkeren er klar til brug. Lad altid Elicit slukke helt (indikeret ved at Power Rega-logoet slukker efter 2-3 sekunder), før den tændes igen, så selvtestkredsløbet kan fuldføre sin nulstillingscyklus.

1. Headphone Socket (Hovedtelefonstik) - Elicit er i stand til at drive alle standard hi-fi hovedtelefoner (se specifikationer for udgangsniveauer). Når hovedtelefoner er tilsluttet, slukkes højttalerne automatisk. Vi anbefaler dog at skrue ned for lydstyrken på Elicit, før du tilslutter hovedtelefoner for at sikre, at de ikke bliver beskadiget samt for at forebygge eventuelle høreskader.

ADVARSEL: Med henblik på at forebygge eventuelle høreskader bør du IKKE bruge høretelefoner med et højt lydniveau gennem længere tid ad gangen.

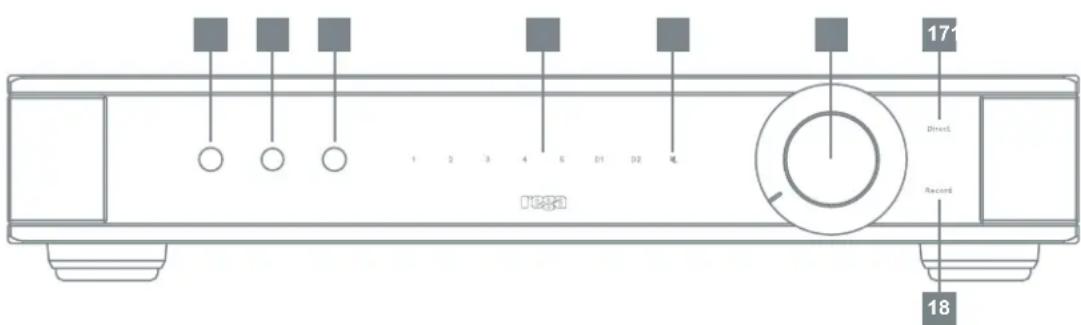

1. Input Selection (Valg af indgang) - Indgangene vælges ved at trykke på Indgangs-knappen på enten frontpanelet eller på den medfølgende fjernbetjening. Ved at trykke gentagne gange på indgangs-knappen vil du gå gennem indgang 1-5, D1 og D2. Den valgte indgang indikeres af indgangs-LED'erne 1-5, D1 og D2 på frontpanelet.
2. Input Indicator LEDs (Indgangsindikator LED'er) - Den valgte indgang vil lyse rødt.
3. Mute LED (LED for lydløs) - Lyser rødt, när lydløs er aktiveret. Dette styres med den tilsvarende knap på den medfølgende fjernbetjening. Højttaler-, forforstærker- og hovedtelefonudgangene er deaktiverede.
4. Volume Control (Kontrol af lydstyrke) - Lydstyrken på forstærkeren kan justeres ved hjælp af enten volumenkontrolknappen eller via den medfølgende fjernbetjening. Kontrolenheden er motoriseret og vil bevæge sig uafhængigt, når fjernbetjeningen bruges.
5. Direct LED (Direkte LED) - Lyser rødt, når direkte-funktionen er aktiv (vælges kun via fjernbetjeningen).
6. Record LED (Optagelses-LED) - Lyser rødt, när direkte-funktionen er aktiv (vælges kun via fjernbetjeningen).

171 Direct Record 18

FJERNBETJENT

SOLARIS FJERNBETJENING

Solaris systemfjernbetjeningen (medfølger) er et håndsæt til systemfjernbetjening. Det giver dig mulighed for at betjene alle de forskellige fjernstyrbare funktioner i dette og mange andre Rega-produkter. (Batterier inkluderet: 2 x AAA Alkaline)

RC KODE: Phillips RC5-systemnummer 16 lydforforstærker.

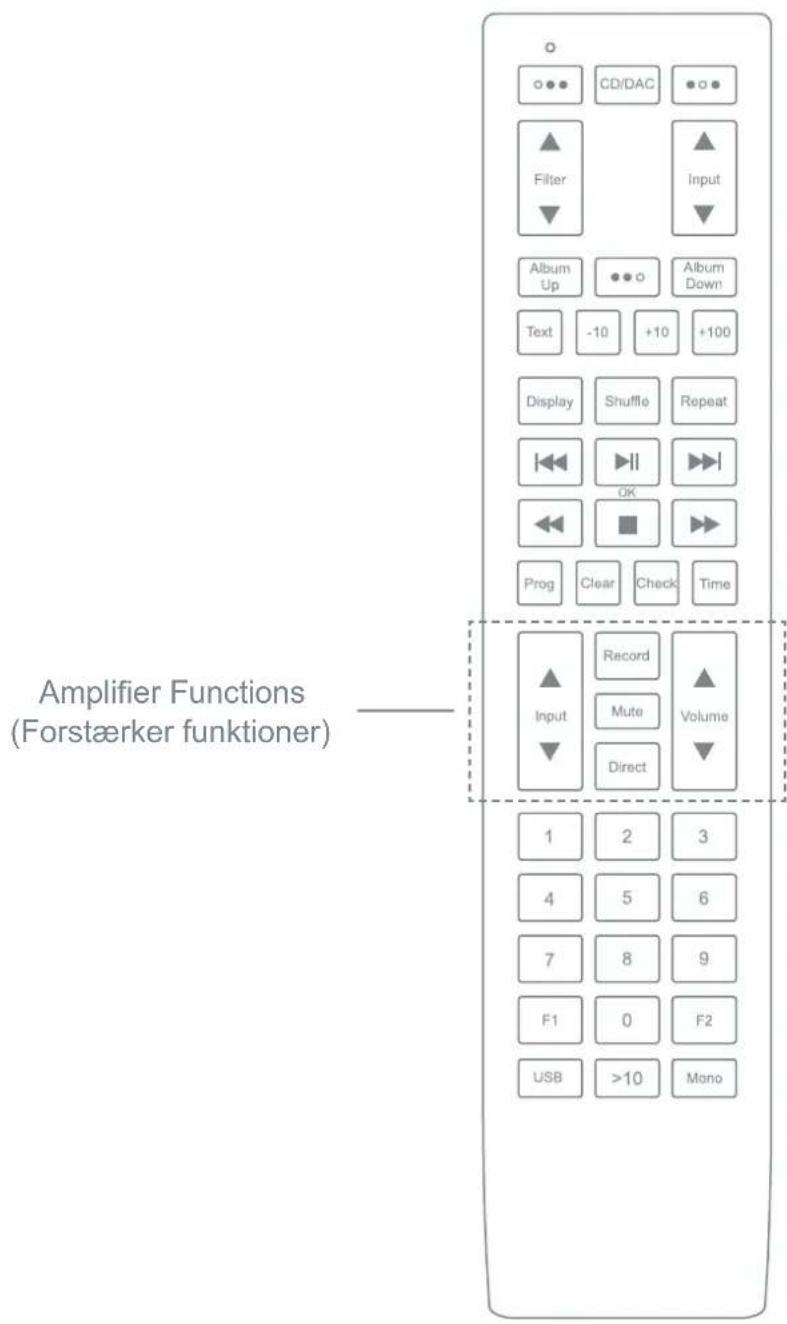

Amplifier Functions (Forstærker funktioner) CD/DAC CD/DAC Filter Input Album Up Album Down Text -10 +10 +100 Display Shuffle Repeat OK Prog Clear Check Time Record Mute Volume Input Direct 1 2 3 4 5 6 7 8 9 F1 0 F2 USB >10 Mono

BETJENING

TERMISK UDKOBLING

Hvis forstærkeren når en temperatur, der kan forårsage intern elektronisk skade, vil en termisk beskyttelsessensor slukke for enheden eller deaktivere højttalerudgangen. Enheden skal være slukket i mindst 10 minutter for at tillade afkøling. Efter denne periode bør forstærkeren automatisk nulstilles og fortsætte med at fungere normalt. Hvis den ikke gør det, skal du slukke for enheden i en længere periode, så forstærkeren kan afkøles fuldstændigt, før du prøver igen.

OPERATING TEMPERATURE (DRIFTSTEMPERATUR)

Tillad tilstrækkelig luftcirkulation omkring venstre og højre side af produktet, da disse er kølepladerne til effektforstærkeren og vil blive varme med høje lytteniveauer. Denne enhed er beregnet til brug i moderate klimaer. Anbefalet omgivende driftstemperatur 5 til 35°C.

Den termiske udkobling bør kun forekomme ved kontinuerlig overkørsel af en vanskelig belastning. Hvis det sker under normale forhold, kan der være et problem med utilstrækkelig luftgennemstrømning omkring kølepladerne eller en fejl på højttalerne. I dette tilfælde anbefales det, at du kontakter din Rega-forhandler.

DC PROTECTION (DC BESKYTTELSE)

Et af designkravene til Elicit var at holde kondensatorerne i signalvejen på et minimum for at forhindre unødvendig lydforringelse på dette afgørende linjeniveaustadie. For at opnå dette krav er udgangen af både for- og effektforstærkeren DC-koblet. En servokontrol er påført forforstærkeren. I det usandsynlige tilfælde af en kredsløbsfejl, der får en af ovenstående udgange til at producere en for høj jævnspænding, aktiveres DC-beskyttelsen inden for millisekunder og beskytter enhver tilsluttet enhed.

BESKYTTELSE IMOD KORTSLUTNING

Hvis højtalerkablerne kortsluttes, beskytter kredsløbsbeskyttelsen med spændingsfald udgangsfasen mod for stor strømbelastning. Dette beskyttelseskredsløb er ikke placeret i lydsignalets forløb og påvirker derfor ikke lydkvaliteten.

SPECIFICATIONER

AMPLIFIER OUTPUT (FORSTÆRKERUDGANG)

Effektforstærkerudgang (ved nominel 230/115V forsyningsspænding) 105W pr. kanal ind i 8

127W pr. kanal ind i 6

162W pr. kanal ind i 4

Bemærk: Fortsat brug på højt niveau ind i belastninger på 6Ω eller mindre kan få kabinetlet til at overskride 40°C over den omgivende temperatur og aktivere den termiske nedlukning.

Headphone Output (Hovedtelefonudgang) Ingen belastning 11,5V

300Ω 8,1V

54Ω 3,6V

32Ω 2,4V

Source Impedance (Kildeimpedans) 109Ω

DISTORTION

THD+Noise (ved 1dB under holder ind i 8Ω målebåndbredde 22Hz til 22kHz)
Direct Input (Direkte indgang) (Effektforstærker)	Typisk 0,005% ved 1kHz
Line Inputs (Linjeindgange) Typisk 0,007% ved 1kHz
Preamplifier Output (Forforstærker udgang)	Typisk 0,004% ved 1kHz

FREQUENCY RESPONSE (FREKVENSRESPONS)

Bandwidth (Båndbredde) (ved 80W ind i 8Ω)
Direct Input (Direkte indgang)	12Hz (0,5dB) til 95kHz (-3dB)
Line Inputs (Linjeindgange)	10Hz (-1dB) til 85kHz (-3dB)
Phono Input (Phono indgang)	15Hz (-3dB) til 85kHz (-3dB)
RIAA Accuracy (RIAA-præcision)	Bedre end ± 0.5 dB 100Hz til 20kHz

SENSITIVITY (F∅LSOMHED)

Input Sensitivity (Indgangsfølsomhed) (for 105W ind i 8Ω)
Line Inputs 2-5 and Record (Linjeindgang 2-5 og optagelse)		196mV belastning 10k
Phono	2mV belastning 47k i parallel med 220pF
Direct Input (Direkte indgang)	760mV belastning 50k
Power Amplifier Gain (Boost af effektforstærker)		31,6dB

Output Sensitivity (Udgangsfølsomhed) (ved nominelle indgange)

Record Output (Opatgelsesudgang)	196mV
Pre-amplifier output (Udgang af forforstærker)	760mV
