MANUAL DE USUARIO Elicit MK5 REGA

Para encontrar las instrucciones de usuario en su idioma, visite www.rega.co.uk y en la sección de descargas encontrará el producto que ha elegido.

Limpiar solamente con un paño de microfibra (ligeramente humedecido, de ser necesario) con la unidad desconectada de la red. No retire ninguna cubierta, no hay piezas que requieran mantenimiento por parte del usuario en el interior. Si la unidad tiene un rendimiento errático o emite humos u olores, desconéctela de la fuente de alimentación y llévela a un servicio técnico cualificado.

Garantía

Todos los productos de Rega están cubiertos por una garantía de por vida contra defectos de fabricación. Esta garantía no cubre el desgaste. La garantía puede quedar invalidada si no se siguen las directricos recomendadas por Rega o si se realizan modificaciones no autorizadas. Si se devuelve la mercancia al proveedor para su inspección, se debe usar el embalaje original para conservar la garantía. Los daños causados durante el transporte debidos a un embalaje incorrecto pueden invalidar la garantía. Cualquier distribuidor de Rega tiene disponibles embalajes de repuesto. Sus derechos legales no se ven afectados.

Instrucciones de Seguridad

No utilice esta unidad cerca de líquidos ni la exponga a la humedad. No la emplee cerca de fuentes de calor como radiadores, respiraderos, estufas o velas. Asegúrese de que el producto tiene suficiente espacio alrededor para su ventilación, al menos 10cm en cada dirección, y evite colocarlo sobre superficies blandas como telas o alfombras grandes. No abra la carcasa del producto ni introduzca objetos a la fuerza en las aberturas de la unidad. Coloque la unidad en una superficie fija y nivelada donde no sea posible que se caiga o se vuelque. La unidad solamente se debe utilizar en climas moderados entre 5°C (41°F) y 35°C (95°F). Mantenga el material de embalaje y las piezas pequeñas fuera del alcance de los niños. Desenchufe la fuente de aliment.

Português

Servico

Este símbolo indica que el equipo electrónico no debe tirarse a la basura doméstica general al final de su vida útil. El equipo debe depositarse en un punto de recogida de aparatos eléctricos y electrónicos, conforme a la legislación nacional y a la Directiva de la Unión Europea 2012/19/UE. Si desea obtener más información sobre la forma de desechar sus aparatos electrónicos usados, póngase en contacto con su ayuntamiento o con la tienda en la que compró el producto.

Português

Gracias por comprar este equipo Rega Elicit MK5. El Elicit es un amplificador integrado estéreo diseñado para ofrecer las prestaciones musicales más depuradas. Alojado en una nueva carcasa de diseño personalizado a juego con el resto de la gama Rega, el nuevo MK5 se basa en los diseños anteriores de Rega, y utiliza nuestro multipremiado circuito de amplificación de potencia de clase A/B para emitir 105 W por canal en cargas de 8 Ω. Esta potencia se proporciona mediante una amplia y silenciosa alimentación lineal multietapa, mientras que las vías de alimentación para las secciones digitales y analógicas están aisladas galvánicamente.

Elicit puede gestionar con facilidad altavoces complicados y se integra perfectamente en cualquier sistema de audio, ya que ofrece muchas opciones de conectividad. Además de las entradas de línea, digital y fono de imán móvil (MM) de alta calidad, también encontrará pre-salida, entrada directa, función de bucle de grabación y una salida de auriculares de alto rendimiento.

Elicit comparte ahora otras características de diseño tomadas directamente del aclamado amplificador Aethos. Encontrará el mismo circuito de preamplificación discreto basada en FET y el potenciómetro de volumen Alps que se han incluido para mejorar aún más el rendimiento sonoro y técnico. Sin duda, se ha prestado especial atención a la selección de los principales componentes de audio. En todo el diseño se utilizan circuitos discretos, relés de alta calidad, condensadores de polipropileno y transistores de salida Sanken.

Las entradas digitales aisladas galvánicamente/ópticamente utilizan un IC receptor S/PDIF de Wolfson para ofrecer un detalle y una claridad excepcionales de cualquier fuente conectada. La salida viene proporcionada por un DAC Wolfson y un circuito conductor de línea discreto diseñado por Rega.

El nuevo Elicit MK5 es la muestra de décadas de experiencia galardonada en diseño de amplificadores y circuitos digitales que culmina en un equilibrio perfectamente diseñado de fiabilidad, conectividad y, sobre todo, una reproducción musical precisa.

INSTALACIÓN

INSTALACIÓN Y VENTILACIÓN

El amplificador Elicit es apto para la mayoría de superficies como, por ejemplo, estanterías o mesas, donde los disipadores de calor estén siempre bien ventilados para evitar sobrecalentamientos. Si utiliza un tocadiscos, evite las interferencias magnéticas colocando el amplificador tan lejos del tocadiscos como lo permita el cable. Si es posible, colóquelo a la izquierda del tocadiscos. Mantenga otros equipos alejados del amplificador. Debido a la disposición de los diseños de los circuitos de los amplificadores de Rega, son prácticamente insensibles a las interferencias electromagnéticas y, gracias a una carcasa totalmente metálica, no emiten prácticamente ninguna radiación electromagnética. Sin embargo, la colocación de cualquier equipo electrónico, como amplificadores de fono sensibles, cerca uno del otro, puede perjudicar el rendimiento de uno o ambos elementos. No apile nunca otros componentes de alta fidelidad sobre el Elicit.

ADVERTENCIA: el cable de alimentación funciona como dispositivo de desconexión de la red.

Por lo tanto, la toma de corriente debe estar cerca del equipo y ser fácilmente accesible.

El calor producido por el amplificador Elicit se dispersa a través de los disipadores de calor situados a ambos lados del producto. Por favor, asegúrese de que hay un espacio adecuado alrededor del producto para permitir un flujo de aire suficiente, ya que de lo contrario podría producirse un sobrecalentamiento. Si el Elicit funciona a un volumen elevado durante un largo período, puede calentarse bastante. Esto es totalmente aceptable siempre que haya suficiente ventilación y el amplificador siga funcionando normalmente sin sufrir daños. Si el amplificador está sobrecargado puede sobrecalentarse. Sin embargo, el Elicit incluye una protección térmica que desactivará la salida o la alimentación del producto temporalmente. Cuando el producto se haya enfriado, reanudará automáticamente su funcionamiento normal. Nunca coloque el amplificador sobre alfombras, moquetas o ropa de cama.

ADVERTENCIA: ¡los disipadores de calor pueden calentarse mucho!

CONECTIVIDAD

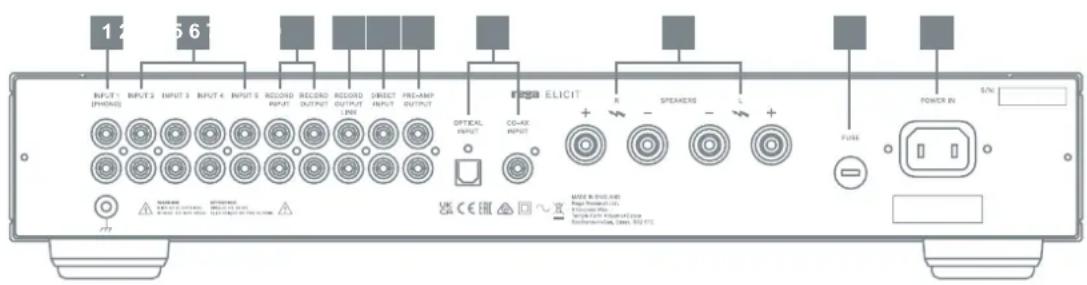

CONEXIONES DEL PANEL TRASERO

1. Phono Input 1 (Entrada Fono 1): se utiliza para conectar un tocadiscos con un cartucho con imán móvil. La carga será adecuada para la mayoría de los diseños de cartuchos MM (imán móvil) del mercado, y se incluye un punto de conexión a tierra dedicado directamente debajo de las tomas de entrada para los tonómetros con un cable de tierra separado.
2. Line Inputs 2 to 5 (Entradas de línea 2 a 5): las entradas de línea sirven para conectar fuentes, como un streamer, un reproductor de CD, un DAC, un sintonizador, un reproductor de DVD o un Blu-ray para su uso con un sistema audiovisual. Estas entradas tienen un nivel de línea estándar y son adecuadas para cualquier equipo con salida a ese nivel.
3. Record Input and Output (Entrada y salida de grabación): es una entrada y una salida de nivel de línea destinadas a utilizarse con un dispositivo de grabación, como una grabadora de CD/DVD, un MD, una máquina de casetes o una tarjeta de sonido. La salida de grabación es la misma señal seleccionada por el selector de entrada principal (entradas analógicas 1-5 o entradas digitales D1/D2) y no se ve afectada por el control de volumen. Al seleccionar la función de grabación en el panel frontal/remoto del amplificador se habilita la entrada de grabación, y la señal de esta entrada se dirige a la salida de altavoces del amplificador. Esta entrada es totalmente independiente de las entradas 1-5/D1/D2 y puede utilizarse para controlar el funcionamiento y la calidad del dispositivo de grabación sin afectar a la fuente que se está grabando.

Nota: el botón de entrada de grabación solo se incluye en el mando a distancia suministrado. El LED «Record» (grabar) se iluminará en el panel frontal cuando se active.

1. Record Output Link (Enlace de salida de grabación): esta salida es un reflejo de la salida de grabación, y puede utilizarse para controlar componentes auxiliares como amplificadores de auriculares, etc. Esta señal tampoco se ve afectada por el control de volumen.
2. Direct Input (Entrada directa): esta entrada se dirige directamente a la entrada del amplificador de potencia, saltándose el preamplificador interno y el control de volumen. Esto permite utilizar el Elicit con un preamplificador estéreo externo según la elección del usuario. También permite utilizar el Elicit con sistemas multicanal, donde el Elicit se utiliza para alimentar los altavoces frontales durante el contenido multicanal. La selección de la entrada y el control del volumen se realizan dentro de un AVR o preamplificador multicanal, cuya salida se pasa a esta entrada. La sensibilidad es de 760 mV para una salida máxima. La ganancia del amplificador de potencia es de 31,6 dB.

Nota: el botón de entrada directa solo se incluye en el mando a distancia incluido. El LED «Direct» (directo) se iluminará en el panel frontal cuando se active.

PRECAUCIÓN: Como esta entrada no tiene control de volumen, si una fuente de nivel de línea, como un reproductor de CD, se conecta a esta entrada, los altavoces llegarán a su máximo nivel y pueden causar daños.

1. Pre-Amp Output (Salida de preamplificador): el preamplificador puede activar como mínimo 5 amplificadores de potencia, unidades de subgraves, etc. La salida del preamplificador utiliza conectores de tipo RCA (fono). El nivel de salida es de 760 mV con un nivel de entrada de línea y siempre está activo.
2. Digital Inputs (Entradas digitales): son entradas digitales S/PDIF. La entrada D1 activa la entrada coaxial y la D2 la entrada Toslink. Se admiten todas las profundidades de bits de entrada y frecuencias de muestreo habituales, hasta 24 bit/192 kHz.
3. Speaker Terminals (Terminales de altavoz): previstos para su uso con altavoces de 4-16 Ω. El uso mantenido en altavoces de menos de 8 Ω puede provocar que la unidad funcione con más calor de lo normal.
4. Mains Fuse (Fusible de red): consulte la capacidad en el panel trasero.

ADVERTENCIA: sustitúyalo solo por uno del mismo tipo y capacidad.

1. Mains Power Inlet (Entrada de alimentación de red): conexión a la red eléctrica. Consulte la etiqueta de capacidades situada debajo de la entrada para conocer los valores de tensión, voltaje y frecuencia específicos de cada país.

ADVERTENCIA: utilice el producto únicamente con una fuente de alimentación que se ajuste a las capacidades indicados en la etiqueta.

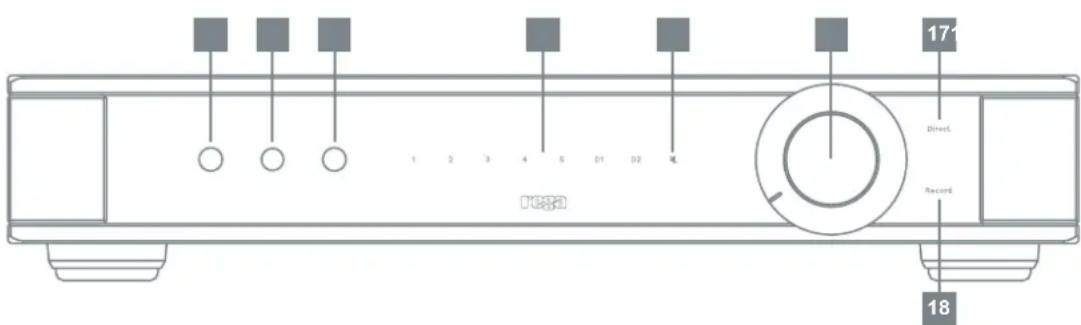

1. On/Off Switch (Interruptor de encendido/apagado): el interruptor de encendido situado a la izquierda del panel de control enciende y apaga el amplificador. El Elicit se enciende presionando el interruptor. El logotipo Rega se iluminará en rojo cuando el interruptor esté encendido y el producto reciba alimentación, lo que indica que la fuente de alimentación está funcionando. Consulte el siguiente diagrama.

Off (Apagado)

On (Encendido)

Unos segundos después del encendido se escucha un ligero clic que indica que el relé de encendido se ha liberado y el amplificador está preparado para su uso. Permita siempre que el Elicit se apague por completo (se indica con el apagado del logotipo Rega transcurridos 2 o 3 segundos) antes de volver a encenderlo para que el circuito de autocomprobación pueda completar su ciclo de reinicio.

1. Headphone Socket (Toma de auriculares): el Elicit funciona con todos los auriculares de alta fidelidad estándar (consulte las especificaciones para los niveles de salida). Cuando se conectan los auriculares, los altavoces se apagan automáticamente. Sin embargo, se recomienda bajar el volumen del Elicit antes de conectar los auriculares para asegurarse de que no se estropeen y evitar posibles daños en el oído.

ADVERTENCIA: para evitar posibles daños en el oído, NO UTILICE los auriculares a un volumen elevado durante demasiado tiempo.

1. Input Selection (Selección de entradas): las entradas se seleccionan presionando el botón Input (entrada) del panel frontal o del mando a distancia incluido. Si se presiona el botón Input varias veces, se pasará por las entradas 1-5, D1 y D2. La entrada seleccionada se indica mediante los LED de entrada 1-5, D1 y D2 del panel frontal.
2. Input Indicator LEDs (LED indicadores de entrada): la entrada seleccionada se iluminará en rojo.
3. Mute LED (LED Mute): se ilumina en rojo cuando el Mute (silenciar) está activo. Para controlarlo, pulsar el botón correspondiente en el mando a distancia. Se desactivan las salidas de altavoz, preamplificador y auriculares.
4. Volume Control (Control de volumen): el volumen del amplificador se puede ajustar con el mando de control de volumen o con el mando a distancia. El control está motorizado y se mueve independientemente cuando se utiliza el mando.
5. Direct LED (LED Directo): se ilumina en rojo cuando se activa la función Direct (directo) (seleccionada solo con el mando a distancia).
6. Record LED (LED Record): se ilumina en rojo cuando se activa la función Record (grabar) (seleccionada solo con el mando a distancia).

171 Direct Record 18

MANDO A DISTANCIA

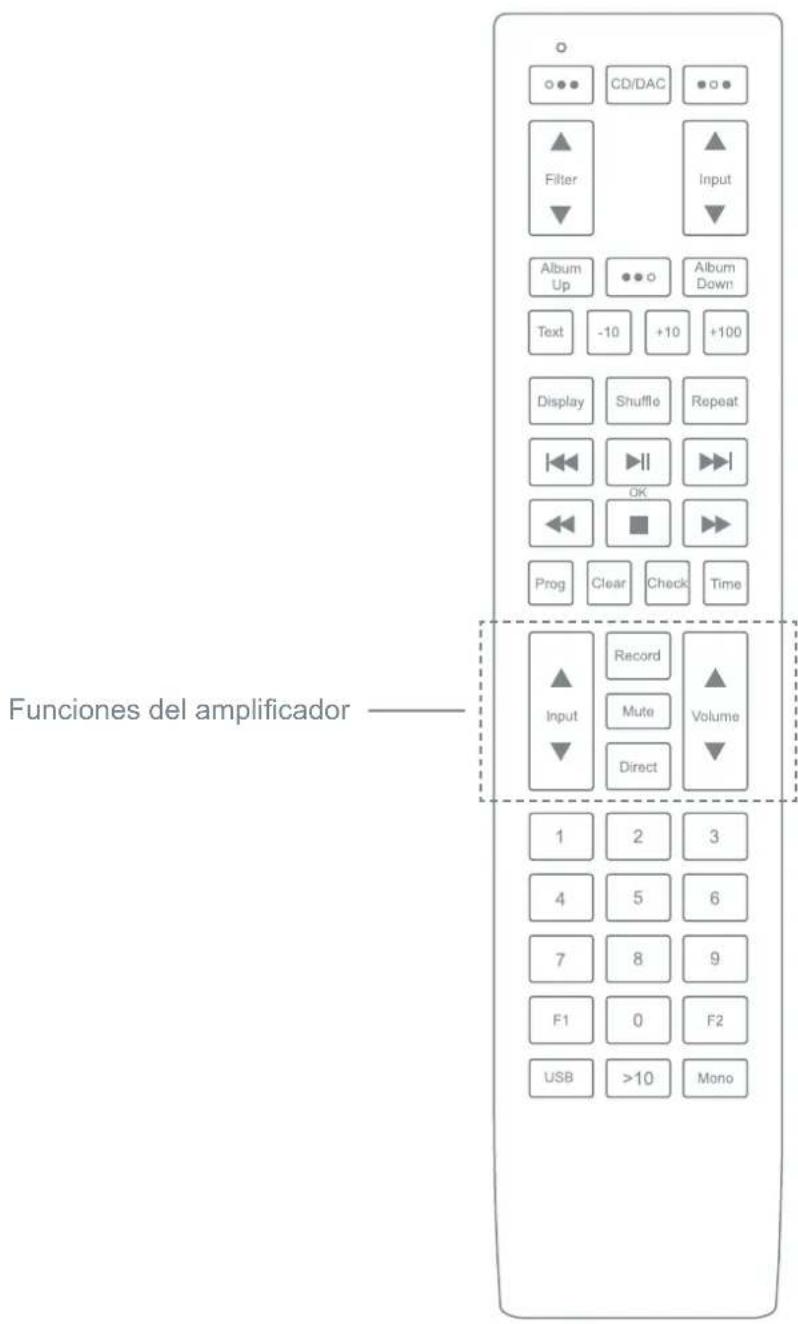

MANDO A DISTANCIA SOLARIS

El mando del sistema Solaris (incluido) es un mando a distancia del sistema. Sirve para manejar todas las funciones controlables a distancia de este producto y muchos otros productos Rega. (Pilas incluidas: 2 x AAA alcalinas)

CÓDIGO RC: Preamplificador de audio Phillips RC5 número 16.

Funciones del amplificador ——— CD/DAC Filter Input Album Up Album Down Text -10 +10 +100 Display Shuffle Repeat OK Prog Clear Check Time Record Mute Volume Input Direct 1 2 3 4 5 6 7 8 9 F1 0 F2 USB >10 Mono

FUNCIONAMIENTO

CORTE TÉRMICO

Si el amplificador alcanza una temperatura susceptible de causar daños electrónicos internos, un sensor de protección térmica apagará la unidad o desactivará la salida de los altavoces. La unidad debe permanecer apagada durante 10 minutos como mínimo para que se enfríe. Seguidamente, el amplificador debería reiniciarse automáticamente y funcionar con normalidad. Si no es el caso, apague la unidad durante más tiempo para que el amplificador se enfríe totalmente y vuelva a intentarlo.

El aire debe circular por el lado izquierdo y derecho del producto, que actúan como disipadores de calor del amplificador de potencia y se calentarán con altos niveles de escucha. Esta unidad está diseñada para un uso en climas moderados. La temperatura ambiente de funcionamiento recomendada es de 5 a 35 °C.

El corte térmico solo debería producirse por una sobrecarga continua de una carga difícil. En condiciones normales, podría deberse a un problema de flujo de aire insuficiente alrededor de los disipadores de calor o un fallo en los altavoces. En este caso, le recomendamos que se ponga en contacto con su distribuidor Rega.

PROTECCIÓN CC

Uno de los requisitos de diseño del Elicit era mantener los condensadores en la ruta de la señal al mínimo para evitar la degradación innecesaria del sonido en esta etapa crucial del nivel de línea. Para conseguir este requisito, las salidas del pre y del amplificador de potencia están acopladas a la corriente continua. Se aplica un servocontrol al preamplificador. En el improbable caso de que un fallo en el circuito provoque que alguna de las salidas anteriores produzca una tensión de CC excesiva, la protección de CC se activará en milisegundos para proteger cualquier dispositivo conectado.

PROTECCIÓN CONTRA CORTOCIRCUITOS

En caso de que se recorten los cables del altavoz, la protección contra cortocircuitos por corriente recurrente protegerá la fase de salida de excesos de corriente. Este circuito de protección no se coloca en la ruta de la señal de audio y, por lo tanto, no afecta a la calidad del sonido.

ESPECIFICACIONES

SALIDA DEL AMPLIFICADOR

Salida del amplificador de potencia (a la tensión nominal de 105 W por canal en 8 Ω

alimentación de 230/115 V) 127 W por canal en 6 Ω

162 W por canal en 4 Ω

Nota: El uso continuado de alto nivel en cargas de 6 Ω o menos puede provocar que la caja supere los 40 °C por encima de la temperatura ambiente y activar el apagado térmico.

Salida de auricular Sin carga 11,5 V

300 Ω 8,1 V

54 Ω 3,6 V

32 Ω 2,4 V

Impedancia de fuente 109 Ω

DISTORSIÓN

THD+Ruido (a 1 dB por debajo del clip en 8 Ω ancho de banda de medición 22 Hz a 22 kHz)

Entrada directa (amplificador de potencia) Generalmente, 0,005 % a 1 kHz

Entradas de línea Generalmente, 0,007 % a 1 kHz

Salida del preamplificador Generalmente, 0,004 % a 1 kHz

RESPUESTA DE FRECUENCIA

Ancho de banda (a 80 W en 8 Ω)

Entrada directa 12 Hz (0,5 dB) a 95 kHz (-3 dB)

Entradas de línea 10 Hz (-1 dB) a 85 kHz (-3 dB)

Entrada de fono 15 Hz (-3 dB) a 85 kHz (-3 dB)

Precisión RIAA Mejor que ±0,5 dB 100 Hz a 20 kHz

SENSIBILIDAD

Sensibilidad de entrada (para 105 W en 8 Ω)

Entradas de línea 2-5 y grabación 196 mV carga 10 k

Fono 2 mV carga 47 k en paralelo con 220 pF

Entrada directa 760 mV carga 50 k

Ganancia del amplificador de potencia 31,6 dB

Sensibilidad de salida (a las entradas nominales)

Salida de grabación 196 mV

Salida de preamplificador 760 mV

ENTRADAS DIGITALES

Entrada D1 S/PDIF aislado 0,5 V 75 Ω Coaxial

Entrada D2 S/PDIF óptica Toslink

Tasas de muestreo admitidas 32, 44,1, 48, 88,2, 96, 176,4, 192 kHz

Profundidades de bit soportadas 16 a 24 bits

THD+Ruido (salida DAC desde la salida de cinta) Generalmente, 0,004 % a 1 kHz

DIMENSIONES Y PESO

Dimensiones (Anchura x Altura x Profundidad) 432 x 82 x 340 mm (17 x 3,25 x 13,4 pulg.)

Fuente de alimentación Alimentación ca 230 V/220 V/115 V/100 V nominal ±10 %

Consumo eléctrico 375 W a 1 dB por debajo del clip en 8 Ω

Capacidades del fusible T4 AL 250 V - 230 V 50 Hz / 220 V 60 Hz

T8 AL 250 V - 115 V 60 Hz / 100 V 50/60 Hz

Pilas del mando a distancia AAA (1,5 V) x 2
