MANUALE UTENTE Elicit MK5 REGA

Puoi trovare le istruzioni d'uso su www.rega.co.uk cliccando sulla sezione Download della pagina del prodotto scelto.

Con l'apparecchio scollegato dalla presa di corrente, pulire usando semplicemente un panno in microfibra (leggermente inumidito se necessario). Non smontare l'involucro: all'interno non vi sono parti a cui l'utente possa fare la manutenzione. Se l'apparecchio funziona in modo irregolare o emette fumo o odore, scollegare l'alimentazione e portarlo da un tecnico qualificato.

Garanzia

Tutti i prodotti Rega sono coperti da una garanzia a vita contro i difetti di fabbricazione. Questa garanzia esclude l'usura. Le modifiche non autorizzate o il mancato rispetto delle linea guida raccomandate da Rega possono invalidare la garanzia. Se l'apparecchio viene rimandalo al rivenditore per l'ispezione, deve essere utilizzato l'imballaggio originale per preservare la garanzia. I danni provocati durante il trasporto dovuti a un imballaggio inadatto possono invalidare la garanzia, Imballaggi sostitutivi sono disponibili presso qualsiasi rivenditore Rega. Sono fatti salvi i diritti di legge del consumatore.

Istruzioni di Sicurezza

Non usare l'apparecchio nelle vicinanze di lucioni e non esporio all'umidità. Non usare nelle vicinanze di fonti di calore come radiatori, bocchette di aerazione, stufe o candele. Assicurare un'adeguata ventilazione intorno al prodotto, lasciando un spazio di menno in tutte le direzioni ed evitare di posizionare l'apparecchio su superfici non rigide come tappoti e tossuli. Non aprire l'involucro del prodotto e non forzare oggetti al suo interno. Posizionare l'apparecchio su una superficie piana da cui non possa cadere o rovesciarsi. L'apparecchio deve essere utilizzato unicamente in climi moderati, a temperature comprese fra, 5°C e 35°C. Tenere il materiale dell'imballaggio e le parti minuta lontano dalla portaria dei bambini. Staccare l'apparecchio dalla presa se non lo si utilizza per periodi di tempo prolongati.

Español

Mantenimiento

Questo simbolo indica che l'apparecchiatura elettronica al termine della propria vita utile non deve essere smaltita insieme ai rifiuti domestici. L'apparecchiatura deve essere smaltita presso un centro di raccolta apparecchiature elettriche ed elettroniche in conformità alle leggi locali e alla Direttiva 2012/19/UE. Per maggiori informazioni sulle modalità di smaltimento dei rifiuti elettronici, rivolgersi alle autorità locali o al negozio presso il quale è stato acquistato il prodotto.

Español

Grazie per aver acquistato l'Elicit MK5 della Rega. Elicit è un amplificatore integrato stereo progettato per offrire le prestazioni musicali più pure. Con un nuovissimo involucro progettato su misura per abbinarsi al resto della gamma Rega, il nuovo MK5 si basa sui precedenti progetti Rega utilizzando il nostro pluripremiato circuito di amplificazione di classe A/B, per fornire una potenza di 105 W per canale su carichi di 8 Ω. Questa potenza è fornita da un'ampia e silenziosa alimentazione lineare multistadio, mentre i binari di alimentazione per le sezioni digitali e analogiche sono isolati galvanicamente.

Elicit è in grado di pilotare diffusori complessi con facilità e si integra perfettamente in qualsiasi sistema audio offrendo una vasta gamma di opzioni di connettività. Oltre agli ingressi di linea, digitale e phono a magnete mobile (MM) di alta qualità, troverete anche Pre-out, Direct in, funzionalità Record loop e un'uscita per cuffie ad alte prestazioni.

Elicit ora condivide altre caratteristiche di design prese direttamente dall'acclamato amplificatore Aethos. Troverete lo stesso circuito di pre-amplificazione basato su FET discreto e il potenziometro del volume Alps, che sono stati introdotti per migliorare ulteriormente le prestazioni sonore e tecniche. Come ci si aspetterebbe, è stata prestata particolare attenzione alla selezione dei componenti audio chiave. Circuiti discreti, relè di alta qualità, condensatori in polipropilene e transistor di uscita Sanken sono utilizzati in tutto il progetto.

Gli ingressi digitali isolati galvanicamente/otticamente utilizzano un ricevitore Wolfson S/PDIF IC per fornire dettagli e chiarezza eccezionali da qualsiasi sorgente collegata. L'uscita è fornita da un DAC Wolfson e da un circuito line-driver discreto progettato dalla Rega.

Il nuovo Elicit MK5 fa appello a decenni di esperienza pluripremiata nella progettazione di amplificatori e circuiti digitali che culmina in un equilibrio perfettamente ingegnerizzato di affidabilità, connettività e, soprattutto, riproduzione musicale accurata.

ISTRUZIONI PER

L'INSTALLAZIONE E LA VENTILAZIONE

L'amplificatore Elicit funzionerà bene sulla maggior parte delle superfici, come uno scaffale o un tavolo, purché ci sia abbastanza spazio intorno ai dissipatori di calore per evitare il surriscaldamento. Se usate un giradischi, evitate le interferenze magnetiche posizionando l'amplificatore il più lontano possibile dal giradischi. Se possibile, posizionatelo a sinistra del giradischi. Tenere le altre apparecchiature lontano dall'amplificatore. Grazie alla disposizione dei circuiti degli amplificatori Rega, questi sono teoricamente insensibili alle interferenze elettromagnetiche e, grazie ad un involucro completamente in metallo, non emettono praticamente alcuna radiazione elettromagnetica. Tuttavia, mettere vicino qualsiasi apparecchiatura elettronica come gli amplificatori phono sensibili può compromettere le prestazioni di uno o entrambi gli elementi. Non impilare mai altri componenti hi-fi sopra l'Elicit.

ATTENZIONE: Il cavo di alimentazione funziona come un dispositivo di scollegamento dalla rete elettrica.

La presa di corrente dovrebbe quindi essere situata vicino all'apparecchiatura ed essere facilmente accessibile.

Il calore prodotto dall'amplificatore Elicit viene disperso attraverso i dissipatori di calore situati su entrambi i lati del prodotto. Si prega di lasciare uno spazio adeguato intorno alla parte esterna del prodotto per consentire un sufficiente flusso d'aria, altrimenti si potrebbe verificare un surriscaldamento. Se l'Elicit viene fatto funzionare ad alto volume per un lungo periodo di tempo, può diventare piuttosto caldo. Questo è assolutamente accettabile finché è presente una ventilazione sufficiente e l'amplificatore continuerà a funzionare normalmente senza subire danni. Se l'amplificatore è sovraccaricato può surriscaldarsi, tuttavia l'Elicit contiene una protezione termica che disattiva temporaneamente l'uscita o l'alimentazione del prodotto. Una volta che il prodotto si è raffreddato, riprenderà automaticamente a funzionare normalmente. Non mettere mai l'amplificatore su tappeti, moquette o biancheria da letto.

ATTENZIONE: I dissipatori possono diventare molto caldi!

CONNETTIVITÀ

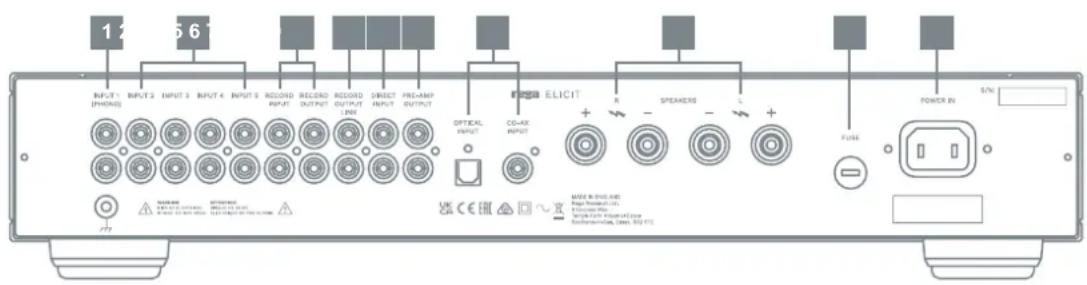

CONNETTIVITÀ DEL PANNELLO POSTERIORE

1. Phono Input 1 (Ingresso phono 1) - Permette il collegamento di un giradischi con una testina a magnete mobile. Il caricamento sarà adatto alla maggior parte delle testine MM sul mercato ed è previsto un punto di messa a terra dedicato, direttamente sotto le prese d'ingresso per i bracci con un filo di terra separato.
2. Line Inputs (Ingressi di linea) da 2 a 5 - Gli ingressi di linea permettono il collegamento di sorgenti, come uno streamer, un lettore CD, un DAC, un sintonizzatore, un lettore DVD o Blu-ray da usare con un sistema audiovisivo. Questi ingressi sono a livello di linea standard e sono adatti a qualsiasi apparecchiatura con uscita a tale livello.
3. Record Input e Output (Entrata e Uscita di registrazione) - Si tratta di un ingresso e di un'uscita a livello di linea destinati all'uso con un dispositivo di registrazione come un registratore CD/DVD, MD, un registratore a nastro o una scheda audio. Record Output è lo stesso segnale selezionato dal selettore degli ingressi principali (ingressi analogici 1-5 o ingressi digitali D1/D2) e non è influenzato dalla regolazione del volume. Selezionando la funzione Record sul pannello frontale/telecomando dell'amplificatore si attiva l'ingresso Record, indirizzando il segnale da questo ingresso all'uscita dei diffusori dell'amplificatore. Questo ingresso è completamente indipendente dagli ingressi 1-5/D1/D2 e può essere utilizzato per monitorare la funzionalità e la qualità del dispositivo di registrazione senza influenzare la sorgente che si sta registrando.

Nota: Il pulsante Record Input si trova solo sul telecomando in dotazione. Il LED “Record” si accende sul pannello frontale quando viene attivato.

1. Record Output Link (Collegamento a uscita di registrazione) - Questa uscita è speculare rispetto all'uscita Record e può essere usata per utilizzare componenti ausiliari come amplificatori per cuffie, ecc. Anche questo segnale non è influenzato dalla regolazione del volume.

2. Direct Input (Entrata diretta) - Questo ingresso viene indirizzato direttamente all'ingresso dell'amplificatore di potenza, bypassando il preamplificatore interno e la regolazione del volume. Questo permette di utilizzare l'Elicit con un preamplificatore stereo esterno a scelta dell'utente. Permette inoltre di utilizzare l'Elicit con sistemi multicanale, dove l'Elicit viene utilizzato per alimentare gli altoparlanti anteriori durante i contenuti multicanale. La selezione degli ingressi e la regolazione del volume vengono eseguiti all'interno di un AVR o di un preamplificatore multicanale, la cui uscita viene poi passata a questo ingresso. La sensibilità è di 760 mV per la massima uscita. Il guadagno dell'amplificatore di potenza è di 31,6 dB.

Nota: Il pulsante Direct Input si trova solo sul telecomando in dotazione. Il LED "Direct" si accende sul pannello frontale quando viene attivato.

ATTENZIONE: Poiché questo ingresso non prevede la regolazione del volume, se una sorgente a livello di linea come un lettore CD è collegata a questo ingresso, gli altoparlanti saranno utilizzati al loro livello massimo, causando potenzialmente dei danni.

1. Pre-Amp Output (Uscita preamplificatore) - Il preamplificatore può utilizzare almeno 5 amplificatori di potenza, unità sub-basso, ecc. L'uscita del preamplificatore usa connettori di tipo RCA (phono). Il livello di uscita è di 760 mV con un livello di ingresso di linea ed è sempre attivo.

2. Digital Inputs (Ingressi digitali) - Questi sono ingressi digitali S/PDIF. L'ingresso D1 abilita l'ingresso coassiale e D2 abilita l'ingresso Toslink. Sono supportate tutte le profondità di bit di ingresso comuni e le frequenze di campionamento fino a 24 bit/192 kHz.

3. Speaker Terminals (Terminali per altoparlanti) - Questi sono destinati all'uso con altoparlanti da 4-16 Ω. L'uso prolungato in altoparlanti di meno di 8 Ω potrebbe rendere l'unità più calda del normale.

4. Mains Fuse (Fusibile di rete) - Vedere il pannello posteriore per la potenza.

ATTENZIONE: Sostituire solo con altri dello stesso tipo e potenza.

1. Mains Power Inlet (Ingresso alimentazione di rete) - Da collegare all'alimentazione di rete. Vedere l'etichetta dei valori nominali sotto l'ingresso per i valori nominali di tensione, corrente e frequenza specifici del Paese.

ATTENZIONE: Utilizzare il prodotto solo con un alimentatore conforme ai valori nominali indicati sull'etichetta.

1 5 6 INPUT 1 (PHONE) INPUT 2 INPUT 3 INPUT 4 INPUTS RECORD INPUT RECORD OUTPUT RECORD OUTPUT DIRECT INPUT PRE-AMP OUTPUT OPTICAL OUTPUT CO-AX OUTPUT ELECT R SPEAKERS + - + - + - FUSE POWER IN S/N WARNING NOTICE OF CO- SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT SELECT OR INSERT

COMANDI

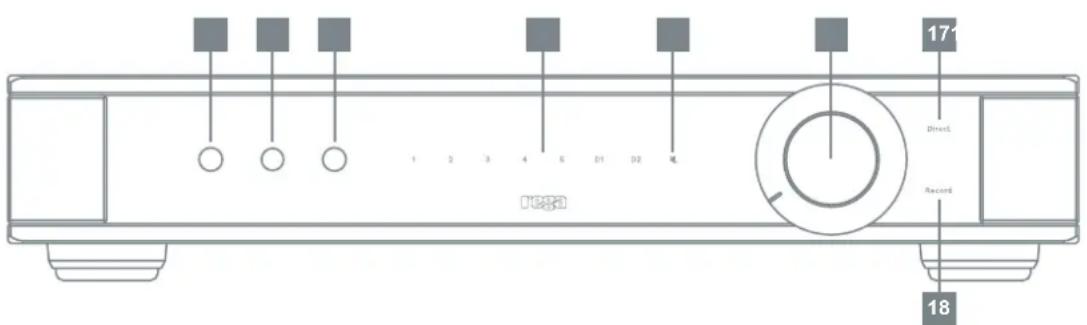

COMANDI SUL PANNELLO FRONTALE

1. On/Off Switch (Interruttore On/Off) - L'interruttore di accensione a sinistra del pannello di controllo accende e spegne l'amplificatore. L'Elicit è acceso quando l'interruttore è premuto e spento quando è rilasciato. Il logo Rega si illumina di rosso quando l'interruttore è acceso e il prodotto è alimentato, indicando che l'alimentazione è operativa. Si prega di fare riferimento al diagramma qui sotto.

Off

On

Alcuni secondi dopo l'accensione si può sentire un leggero clic, che indica che il relè di accensione è stato rilasciato e che l'amplificatore è pronto per l'uso. Lasciate sempre che l'Elicit si spenga completamente (quando si spegne il logo Rega dopo 2-3 secondi) prima di riaccenderlo, in modo che il circuito di autotest possa completare il suo ciclo di reset.

1. Headphone Socket (Presa per cuffie) - L'Elicit è in grado di essere utilizzato con tutte le cuffie hi-fi standard (vedere le specifiche per i livelli di uscita). Quando le cuffie sono collegate, gli altoparlanti si spengono automaticamente. Tuttavia, si raccomanda di ridurre il volume di Elicit prima di collegare le cuffie per assicurarsi che non vengano danneggiate e prevenire potenziali danni all'udito.

ATTENZIONE: Per evitare possibili danni all'udito, NON ascoltare le cuffie ad alti livelli per lunghi periodi di tempo.

1. Input Selection (Selezione degli ingressi) - Gli ingressi si selezionano premendo il pulsante Input sul pannello frontale o sul telecomando in dotazione. Premendo ripetutamente il pulsante Input si passa ciclicamente da un ingresso all'altro: 1-5, D1 e D2. L'ingresso selezionato è indicato dai LED di ingresso 1-5, D1 e D2 sul pannello frontale.
2. Input Indicator LEDs (LED indicatori dell'ingresso) - L'ingresso selezionato si illumina di rosso.
3. Mute LED (LED di modalità silenziosa) - Si illumina di rosso quando la modalità Mute (disattivazione dell'audio) è attiva, controllata dal pulsante corrispondente sul telecomando in dotazione. Le uscite dell'altoparlante, del preamplificatore e della cuffia sono disabilitate.
4. Volume Control (Regolazione del volume) - Il volume dell'amplificatore può essere regolato usando la manopola di controllo del volume o tramite il telecomando in dotazione. Il comando è automatizzato e avviene in modo indipendente quando si usa il telecomando.
5. Direct LED (LED di modalità diretta) - Si illumina di rosso quando la funzione Direct è attiva (selezionata solo tramite il telecomando).
6. Record LED (LED di registrazione) - Si illumina di rosso quando la funzione Direct è attiva (selezionata solo tramite il telecomando).

171 Direct Record 18

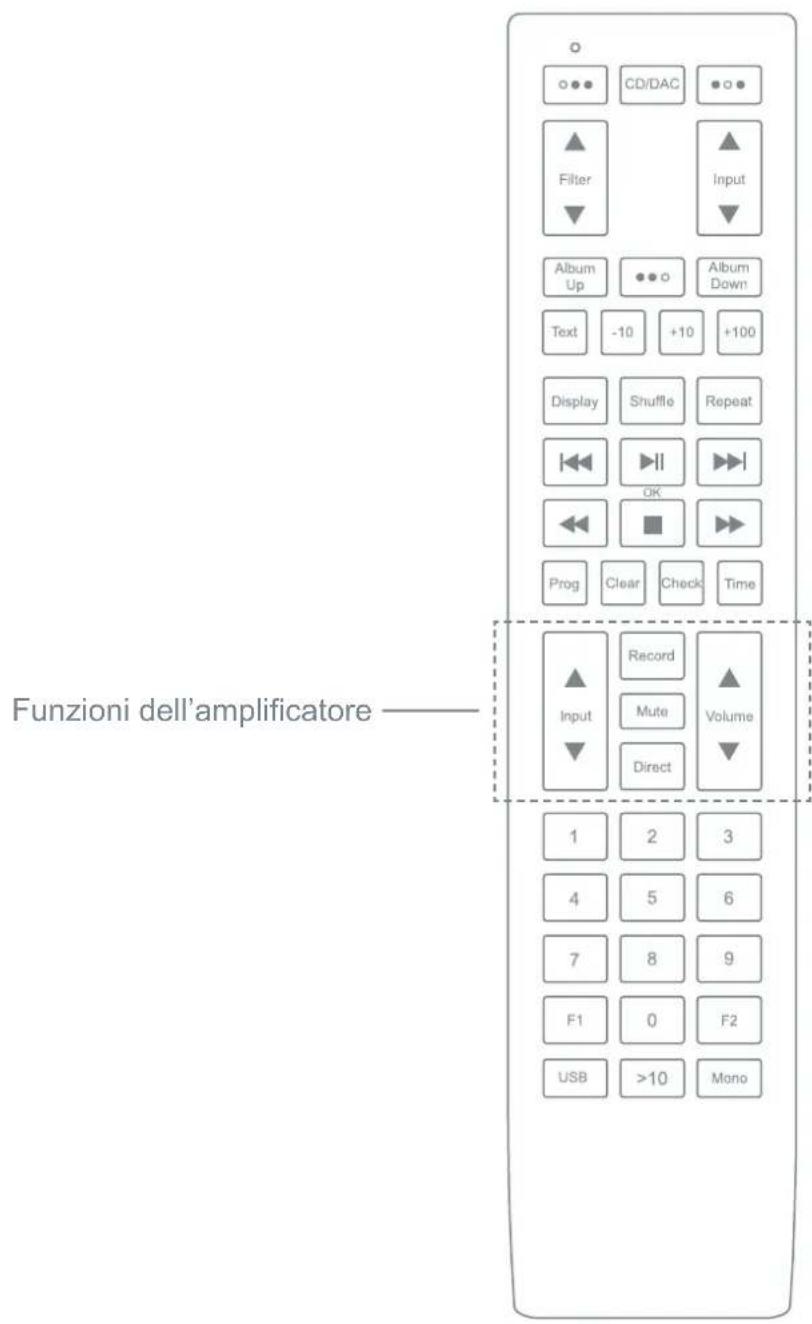

TELECOMANDO

TELECOMANDO SOLARIS

Il telecomando di sistema Solaris (in dotazione) è un telecomando di sistema. Permette di attivare tutte le varie funzioni controllabili a distanza di questo e di molti altri prodotti Rega. (Batterie incluse: 2 x AAA alcaline)

CODICE RC: Preamplificatore audio Phillips RC5 numero di sistema 16.

Funzioni dell'amplificatore ———— CDI/DAC Filter Album Up Text -10 +10 +100 Display Shuffle Repeat OK Prog Clear Check Time Record Mute Volume Direct 1 2 3 4 5 6 7 8 9 F1 0 F2 USB >10 Mono

FUNZIONAMENTO

PROTEZIONE TERMICA

Se l'amplificatore raggiunge una temperatura che potrebbe causare danni elettronici interni, un sensore di protezione termica spegnerà l'unità o disabiliterà l'uscita degli altoparlanti. L'unità dovrebbe restare spenta per almeno 10 minuti per permettere il raffreddamento. Dopodiché, l'amplificatore dovrebbe resettarsi automaticamente e continuare a funzionare normalmente. Se non accade, spegnere l'unità per un lasso di tempo più lungo, permettendo il raffreddamento completo dell'amplificatore prima di riprovare.

Permettere un'adeguata circolazione dell'aria intorno ai lati sinistro e destro del prodotto, poiché vi sono i dissipatori di calore per l'amplificatore di potenza che si surriscaldano quando il volume è elevato. Questa unità è destinata all'uso in climi moderati. Temperatura ambiente di funzionamento raccomandata da 5 a 35°C.

La protezione termica dovrebbe attivarsi solo in presenza di un sovraccarico continuo di un carico rilevante. Se si verifica in condizioni normali, potrebbe esistere un problema di flusso d'aria insufficiente intorno ai dissipatori di calore o un difetto degli altoparlanti. In questo caso è consigliabile contattare il vostro rivenditore Rega.

PROTEZIONE CC

Uno degli obiettivi della progettazione dell'Elicit era quello di mantenere al minimo i condensatori nel percorso del segnale per evitare un'inutile degradazione del suono in questo stadio cruciale del livello di linea. Per raggiungere questo obiettivo, l'uscita del preamplificatore e dell'amplificatore di potenza sono accoppiate in corrente continua. Un servocomando è applicato al preamplificatore. Nel caso improbabile di un guasto del circuito che causi la produzione di una tensione CC eccessiva da parte delle uscite di cui sopra, la protezione CC si attiva entro pochi millisecondsi, proteggendo qualsiasi dispositivo collegato.

PROTEZIONE DA CORTOCIRCUITO

Nel caso in cui i cavi dell'altoparlante sono in cortocircuito, la protezione da cortocircuito "fold back" proteggerà il punto di uscita da correnti eccessive. Questo circuito di protezione non è posto nel percorso del segnale audio e quindi non influisce sulla qualità del suono.

SPECIFICHE

USCITA DELL'AMPLIFICATORE

Uscita dell'amplificatore di potenza (alla tensione di alimentazione nominale di 230/115 V) 105 W per canale in 8 Ω

127 W per canale in 6 Ω

162 W per canale in 4 Ω

Nota: L'uso continuo ad alto livello in carichi di 6 Ω o meno può far sì che l'involucro superi i 40°C oltre la temperatura ambiente e attivi lo spegnimento termico.

Uscita cuffie	Nessun carico	11,5 V
300 Ω	8,1 V
5	4		3	,	6	V
3	2		2	,	4	V
Impedenza della sorgente		109

DISTORSIONE

THD+Rumore (a 1 dB sotto il clipping in 8 Ω con larghezza di banda di misurazione da 22 Hz a 22 kHz)
Direct Input (Amplificatore di potenza)	In genere 0,005% a 1 kHz
Ingressi di linea Tipicamente 0,007% a 1 kHz
Uscita del preamplificatore	Tipo 0,004% a 1 kHz

RISPOSTA IN FREQUENZA

Larghezza di banda (a 80 W in 8 Ω)
Direct Input	12 Hz (0,5 dB) a 95 kHz (-3 dB)
Ingressi di linea	10 Hz (-1 dB) a 85 kHz (-3 dB)
Ingresso phono	15 Hz (-3dB) a 85 kHz (-3 dB)
Precisione RIAA	Migliore di ± 0,5 dB da 100 Hz a 20 kHz

SENSIBILITÀ

Sensibilità d'ingresso (per 105 W in 8 Ω)
Ingressi di linea 2-5 e Record	196 mV carico 10 k
Phono	2 mV carico 47 k in parallelo con 220 pF
Direct Input	760 mV carico 50 k
Guadagno dell'amplificatore di potenza	31,6 dB

Sensibilità di uscita (agli ingressi nominali)

Record Output		196 mV
Uscita preamplificatore	760 mV

INGRESSI DIGITALI

Ingresso D1	S/PDIF isolato 0,5 V 75 Ω coassiale
Ingresso D2	S/PDIF ottico Toslink
Tassi di campionamento supportati	32, 44,1, 48, 88,2, 96, 176,4, 192 kHz
Profondità di bit supportate	da 16 a 24 bit
THD+Rumore (uscita DAC da uscita nastro)	Tipicamente 0,004% a 1 kHz

DIMENSIONI E PESO

Dimensioni (PxHxD)	432 x 82 x 340 mm (17 x 3,25 x 13,4 in)
Peso netto	12,5 kg (27, 5 libbre)
Peso imballato

ALIMENTAZIONE

Alimentazione		Alimentazione CA 230 V / 220 V / 115 V / 100 V nominale ± 10%
Consumo di energia	375 W a 1 dB sotto il morsetto in 8 Ω
Valori nominali dei fusibili	T4 AL 250 V - 230V 50 Hz / 220V 60 Hz
T8 AL 250 V - 115V 60 Hz / 100 V 50/60 Hz
Batterie del telecomando	AAA (1,5 V) x 2
