MANUALE UTENTE Planar 8 REGA

Italiano: Puoi trovare le istruzioni d'uso su www.rega.co.uk cliccando sulla sezione Download della pagina del prodotto scelto.

Grazie per aver acquistato questo prodotto Rega.

Raccomandiamo di utilizzare questa guida rapida alla configurazione per ottenere prestazioni ottimali e un funzionamento perfetto. Il mancato rispetto delle istruzioni potrebbe invalidare la garanzia. Per ottenere maggiori informazioni sul prodotto, visitare www.rega.co.uk

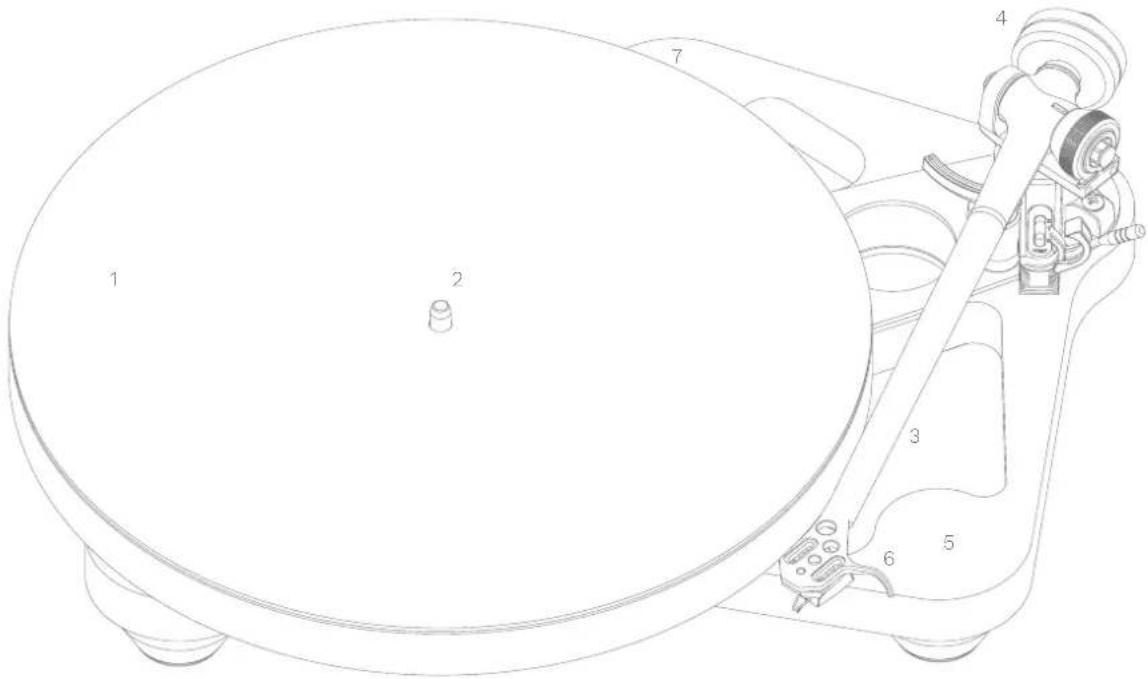

Disimballare e posizionare il giradischi Planar 8

• Tenere sempre il giradischì su una superficie piana.
• Conservare la guida di disimballo inclusa nella scatola.
• Conservare la scatola per trasportare il giradischi in futuro.
• Sistemare il giradischi su una superficie solida e plana. Per una soluzione di isolamento perfetta, utilizzare la staffa a parete Rega su misura (venduta separatamente).
  Assicurarsi che la cinghia di trasmissione sia inserita e rimuovere il cartoncino di protezione del perno per il trasporto da sotto il sottopiatto.
• Posizionare con attenzione il platto di vetro sul perno e montare il tappetino del giradischi.
  Se non viene utilizzato, posizionare con cura il coperchio sul perno centrale e individuare il perno anti rotazione del coperchio anti polvere. Mettere in posizione sul retro del piedistallo (7).

1. Platto
2. Cinghia di trasmissione e piatto secondario (sotto il piatto in vetro)
3. Braccio
4. Peso di bilanciamento
5. Piedistallo
6. Alzatestina
7. Posizionatore per perno

Installare e collegare il Planar 8 e l'alimentatore Neo

1. Utilizzare solo l'adattatore CA PS1 fornito da Rega.
2. Collegare il cavo di alimentazione DIN sul retro del Planar 8 alla presa di Ingresso CA da 24V sul pannello posteriore del Neo.
3. Collegare il Rega PS1 e accendere l'alimentazione.
4. Per accendere il Nec, premere il pulsante con la scritta "Power" (Alimentazione) posizionato sul pannello frontale e il piatto del giradischi girerà alla velocità selezionata.
5. Quando l'alimentazione è accesa, se il logo Rega è illuminato di rosso, la velocità selezionata è di 33 e ½ giri/min.
6. Se il logo Rega è illuminato di verde, è selezionata la velocità 45 giri/min.
7. Per cambiare velocità, premere il pulsante con la scritta "33/45" sul pannello frontale.

Nota: Per ridurre al minimo il rischio di ronzio alla testina, il Neo dev'essere posizionato il più lontano possibile dal giradischi o almeno per quanto lo consenta la lunghezza del cavo di interconnessione. Assicurarsi inoltre che l'alimentazione PS1 sia posizionata il più lontano possibile dal giradischi e dallo stadio fono adatto.

Collegarsi all'amplificatore

I cavi fono esterni del braccio vanno collegati ad uno stadio fono adeguato. Collegare come indicato di seguito: Rosso = canale destro, Nero = canale sinistro.

A seconda del tipo di testina prescelta, è necessario un modulo appropriato per magnete mobile (MM) o bobina mobile (MC). Se il vostro amplificatore non ha uno stadio fono integrato, è necessario acquistarne uno esterno (venduto separatamente - si veda www.rega.co.uk/phono-stages).

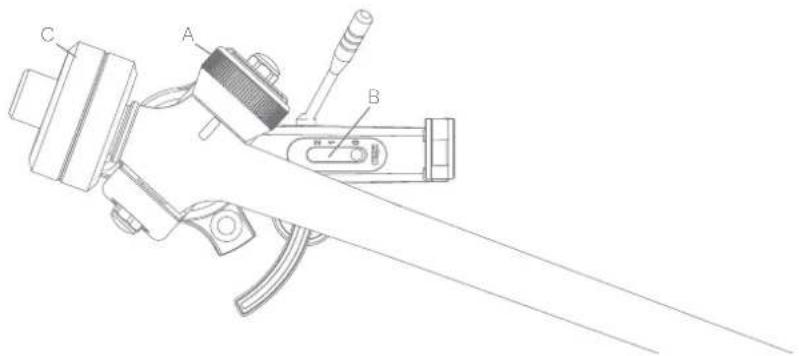

Montaggio della testina e installazione del braccio RB880

In primo luogo assicurarsi che gli attacchi della testina siano orientati in modo corretto secondo le specifiche dei contrassegni riportativi sopra. Utilizzare il goniometro di allineamento della testina (in dotazione) per impostare con precisione la posizione della testina (nota: la sporgenza viene impostata automaticamente quando si utilizzano testine Rega a 3 punti di fissaggio). Assicurarsi che il quadrante della forza di tracciamento (A) e il cursore di regolazione della polarizzazione (B) siano entrambi impostati su zero. Sistemare il peso di bilanciamento (C) sul suo albero. Dopo aver rimosso la protezione della puntina, posizionare la testina al di sopra del solco di attacco di un LP. Reggendo il portatestina, spingere con cura il peso in alto lungo l'albero fino a quando la puntina non si trova a una distanza di appena 1 mm dal disco.

La forza d'appoggio raccomandata può ora essere applicata usando il quadrante di regolazione di appoggio. Usare sempre una forza corrispondente al limite superiore dell'intervallo consigliato dal costruttore della testina, infine, spingere il cursore di regolazione della polarizzazione sullo stesso numero del controllo della forza di appoggio (ad esempio, pressione di appoggio 1,75 - impostare il cursore di polarizzazione su 1,75). In caso di dubbi, contattare il rivenditore Rega.

Regolazione della velocità del Neo PSU (impostazione di fabbrica - regolare solo se necessario)

• Le funzioni di controllo della velocità sono situate sul pannello posteriore del Neo.
- Interruttore del programma di velocità: abilita la modalità di impostazione della velocità.
• LED modalità programma - Indica le due modalità di funzionamento: Modalità predefinita di fabbrica e modalità di regolazione della velocità.
- Regolazione della velocità - Questo codificatore viene utilizzato per regolare la velocità. La velocità può essere controllata a Intervalli di 0,01 giri/min.

Regolazione di velocità del Neo PSU

Nota: Consigliamo il kit Strobe Rega per misurare con precisione la velocità durante la regolazione (venduto separatamente).

Nota: La velocità viene regolata a 33 e ½ giri e ogni variazione viene applicata automaticamente anche a 45 giri.

1. Selezionare 33 e ½ giri/minuto.
2. Premere l'interruttore di programmazione della velocità sul pannello posteriore una volta per portare l'unità in modalità di impostazione - IL LED della "Modalità di programmazione" rimane ora illuminato di rosso.
3. Regolare la velocità con l'apposito comando usando la chiave da 1,7 mm in dotazione. Ruotare in senso orario per aumentare la velocità e in senso antiorario per ridurla. L'intervallo di regolazione è di 0,01 giri/minuto. Apportare unicamente piccole regolazioni di massimo cinque intervalli alla volta per ottenere i valori richiesti. Controllare la velocità dopo ogni regolazione per arrivare a una precisione ottimale.
4. Una volta impostata correttamente la velocità, premere l'interruttore di programmazione della velocità una volta per riportare l'unità in modalità di esecuzione. Il LED della modalità di programmazione si spegne e lampeggia ogni dieci secondi circa per indicare che la velocità è stata modificata rispetto alle impostazioni di fabbrica. Il giradischì è ora configurato e pronto per l'uso.

Riportare il Neo alle impostazioni di fabbrica

Questa procedura è consigliata quando viene montata una nuova cinghia di trasmissione sul giradischi o dopo la manutenzione per ottimizzare l'intervallo di regolazione disponibile.

1. Selezionare 33 e ½ giri/minuto.
2. Premere e tenere premuto il tasto "programmazione di velocità" fino a quando il LED "modalità di programmazione" lampeggia a distanza di pochi secondi. Tenere premuto il pulsante finché non si accende un LED fisso.
3. Mentre è illuminato, premere di nuovo il pulsante "programmazione di velocità" per ripristinare completamente le impostazioni di fabbrica e tornare alla "modalità di esecuzione".

Nota: Consigliamo di sostituire le cinghie di trazione del Rega ogni cinque anni per garantire prestazioni ottimali. L'utilizzo del Neo con cinghie vecchie e consumate può comportare minori prestazioni e variazioni nella stabilità della velocità.

Utilizzo di app per smartphone per controllare e regolare la velocità

Rega, in collaborazione con uno studio di mastering di Londra, ha utilizzato l'app RPM per iPhone (disponibile sull'App Store) sviluppata da Phillip Broder per controllare e regolare la velocità di un giradischi con il Neo, ottenendo risultati positivi. Abbiamo verificato nelle nostre sedi la precisione di base dell'app RPM impiegando apparecchiature di misurazione della velocità di Rega, ma, dal momento che si tratta di un'app di terzi, non possiamo garantire la lettura a causa di variabili che potrebbero essere determinate dall'età, dalle condizioni e dal sistema operativo del telefono su cui è installata l'app. Per qualsiasi dubbio, consigliamo di verificare la calibrazione dell'app RPM con un dispositivo di riferimento adatto.

Strobo Rega e disco stroboscopico (venduti separatamente)

Il modo migliore per regolare la velocità del Planar 8 è utilizzare il kit Strobo di Rega. Un disco stroboscopico è uno strumento ottico che serve a misurare la velocità del giradischi "congelando" le barre sul disco. Queste sono illuminate da un LED al quarzo di precisione che pulsa a 100 Hz.

Utilizzo del kit Strobe

Posizionare semplicemente il disco stroboscopico sul platto del giradlschi. Accendere il LED da 100 Hz e tenerlo all'incirca a 2 cm al di sopra dello strobo rotante. Se le barre sembrano non muoversi e sono ferme, la velocità è di 33 e ½ giri/min. Se si muovono in senso orario, la velocità del giradlschi è alta mentre, di contro, se si spostano in senso antiorario, la velocità del giradlschi è bassa.

Se nel corso di un minuto le barre sembrano muoversi una a sinistra e una a destra, la velocità è alta o bassa rispettivamente dello 0,016%. Utilizzando il controllo di velocità del Neo è possibile raggiungere +/- 0,05% o +/- 1,3 giri/min.

Nota: Se nel corso di un minuto le barre sembrano muoversi di due barre a sinistra e di due barre a destra, la velocità è alta o bassa rispettivamente di 0,01 giri/min. Usando il controllo della velocità del Neo è possibile raggiungere +/- 0,01 giri/min., che è uno dei valori nell'intervallo di regolazione della velocità.

Attenzione: Data la natura dell'effetto stroboscopico del disco e della luce LED, consigliamo vivamente che il dispositivo non venga utilizzato da soggetti affetti da epilessia fotoindotta. Sebbene si tratti di una condizione molto rara, è opportuno che l'utente ne sia informato. Se necessario, rivolgersi al proprio rivenditore per richiedere assistenza.

Sicurezza e garanzia

• Non usare l'unità nelle vicinanze di liquidi e non esporla all'umidità.
- Non usare nelle vicinanze di fonti di calore come radiatori, feritole di aerazione, stufe o candele.
• Assicurare un'adeguata ventilazione intorno al prodotto, lasciando uno spazio di almeno 10 cm in tutte le direzioni ed evitare di posizionare l'unità su superfici non rigide come un tappeto lungo e tessuti.
• Non aprire l'involucro del prodotto e non forzare oggetti nell'unità.
- Posizionare l'unità su una superficie piana da cui non possa cadere o rovesciarsi.
- L'unità deve essere utilizzata unicamente in climi moderati, a temperature comprese fra 5 °C e 35 °C.
- Tenere il materiale dell'imballaggio e le parti minute lontano dalla portata del bambini. Usare solo con un alimentatore Rega PS1 o Neo. Ingresso di alimentazione 24 V CA 350 mA. Consumo elettrico 7,2 W. Staccare l'unità dalla presa se non la si utilizza per periodi di tempo prolungati.

Con l'unità scollegata dalla presa, pulire solo utilizzando un panno in microfibra (leggermente inumidito, se necessario). Non smontare l'involucro: all'interno non vi sono parti manutenzionabili dall'utente. Se l'unità funziona in modo irregolare o emette fumo od odore, scollegare l'alimentazione e portarla da un tecnico dell'assistenza qualificato.

• Tutti i prodotti Rega sono coperti da una garanzia a vita contro i difetti di fabbricazione. Questa garanzia esclude l'usura. Le modifiche non autorizzate o il mancato rispetto delle linee guida raccomandate da Rega possono invalidare la garanzia.
  Se l'unità viene rimandata al rivenditore o riportata in assistenza, deve essere utilizzato l'imballo originale per preservare la garanzia. Imballaggi sostitutivi sono disponibili presso qualsiasi rivenditore Rega. Sono fatti salvi i diritti di legge del consumatore.

Specifiche Neo

Uscita al motore bifase = 24 V CA con protezione fornita da fusibile resettabile.

Consumo elettrico = 7,2 W

Tensione = 24 V CA. Solo Rega PSU 1.

Passi di controllo della velocità = 0,01 giri/min.

Disco stroboscopico = 100 Hz, 180 contrassegna 33,33 giri/min.

Risoluzione di deriva di base al minuto per una barra = 0,016%.

PS1 (UE - spina Europea a 2 poli)

Ingresso 230 V \~ 50 Hz 0,07 A

Uscita 24 V \~ 350 mA CA

1 English
5 Français*
9 Deutsch*
13 Italiano*
17 Español*
21 Português*
25 Nederlands
29 Dansk*
33 Svenska*
37 Polski*

p8

• Non scollegare l'alimentazione dal giradischi mentre l'unità è accesa. Spognere l'alimentazione prima di staccare la spina.
• Non accendere l'alimentatore se il giradischi non è collegato.
• Sul poli della spina sono presenti un segnale 24 V CA più un segnale 20 V CC. Se vengono messi in corto circuito si danneggia l'alimentazione dell'unità.
• Usare solo con l'alimentatore Rega P51.
• Non esporre mai l'unità alla pioggia o all'umidità.
• Non aprire l'involucro. All'interno non sono presenti parti manutenzionabili dall'utente.

Il Neo ha incorporati fusibili resettabili nell'amplificatore dell'unità per proteggerla dalla sovracorrente, che può guastare il giradischì o farlo funzionare in modo irregolare. Se si dovessero attivare (in rare circostanze), si possono resettare spegnendo il Neo attraverso il pannello anteriore per circa 10 secondi. Se il guasto dovesse persistere, rivolgersi al proprio rivenditore.
