Tipo di prodotto	Giradischi a trazione a cinghia
Marca	Rega
Modello	Planar 6
Alimentazione	Alimentatore PS1 (24 V AC + 20 V DC)
Velocità	33 1/3 e 45 giri/min, regolabili elettronicamente
Controllo della velocità	Modulo Neo con regolazione fine tramite encoder (incremento 0,01 giri/min)
Braccio di lettura	RB330 con regolazione della forza di appoggio e anti-skating
Testina	Montaggio utente con dima di allineamento fornita
Piatto	Piatto in vetro, sub-piatto con cinghia di trazione
Manutenzione	Panno morbido in microfibra leggermente umido; cinghia da sostituire ogni 5 anni
Sicurezza	Non utilizzare vicino a liquidi, calore, garantire ventilazione 10 cm, temperatura 5-35 °C
Garanzia	A vita contro difetti di fabbricazione; usura normale esclusa
Accessori opzionali	Kit stroboscopio Rega, app RPM per iPhone

Domande frequenti - Planar 6 REGA

Come installare il piatto in vetro e il tappetino?

Posizionare delicatamente il piatto in vetro sul sub-piatto dopo aver rimosso il cartone di imballaggio. Quindi posare il tappetino fornito.

Come collegare il motore Neo al giradischi?

Utilizzare esclusivamente l'alimentatore PS1 fornito. Collegare il cavo di alimentazione tra il modulo Neo e il giradischi. Accendere premendo il pulsante di accensione del Neo.

Come regolare la forza di appoggio del braccio RB330?

Portare la rotella della forza di appoggio e l'anti-skating a zero. Regolare il contrappeso fino a quando la puntina di lettura galleggia. Ruotare la rotella al valore raccomandato (es. 1,75 g per le testine Rega). Impostare l'anti-skating sullo stesso valore.

Come regolare finemente la velocità con il Neo?

Selezionare 33 1/3 giri. Premere il pulsante programmatore di velocità sul retro (LED rosso fisso). Utilizzare la chiave a brugola da 1,7 mm per ruotare l'encoder (senso orario = +, antiorario = -). Incremento di 0,01 giri/min. Premere nuovamente per uscire.

Come resettare le impostazioni di velocità del Neo?

Selezionare 33 1/3 giri. Tenere premuto il pulsante programmatore per 10 secondi (il LED lampeggia dopo 5 s). Rilasciare, premere una volta per tornare alla modalità esecuzione.

Qual è il metodo migliore per verificare la velocità?

Utilizzare il Kit stroboscopio Rega (venduto separatamente): posizionare il disco stroboscopico sul piatto e illuminarlo con il LED a 100 Hz. Se le barre sono ferme, la velocità è corretta.

Come collegare il giradischi all'amplificatore?

Collegare i cavi di modulazione: rosso per il canale destro, nero per il canale sinistro. Collegare all'ingresso phono dell'amplificatore o a un preamplificatore phono.

Cosa fare se il Neo non si accende?

Verificare che l'alimentatore PS1 sia collegato e che il cavo sia ben connesso. Se il fusibile resettabile è scattato, spegnere il Neo tramite il pannello frontale per 10 secondi per resettarlo.

Come pulire il giradischi Planar 6?

Scollegare l'apparecchio. Pulire con un panno morbido in microfibra leggermente umido. Non utilizzare prodotti chimici. Non rimuovere alcun coperchio.

Qual è la frequenza di sostituzione della cinghia di trazione?

Rega consiglia di sostituire la cinghia ogni 5 anni per mantenere prestazioni ottimali. Una cinghia usurata può causare variazioni di velocità.

MANUALE UTENTE Planar 6 REGA

Raccomandiamo di utilizzare questa guida rapida alla configurazione per ottenere prestazioni ottimali e un funzionamento perfetto. Il mancato rispetto delle istruzioni potrebbe invalidare la garanzia. Per maggiori informazioni su questo prodotto, visitare il sito www.rega.co.uk.

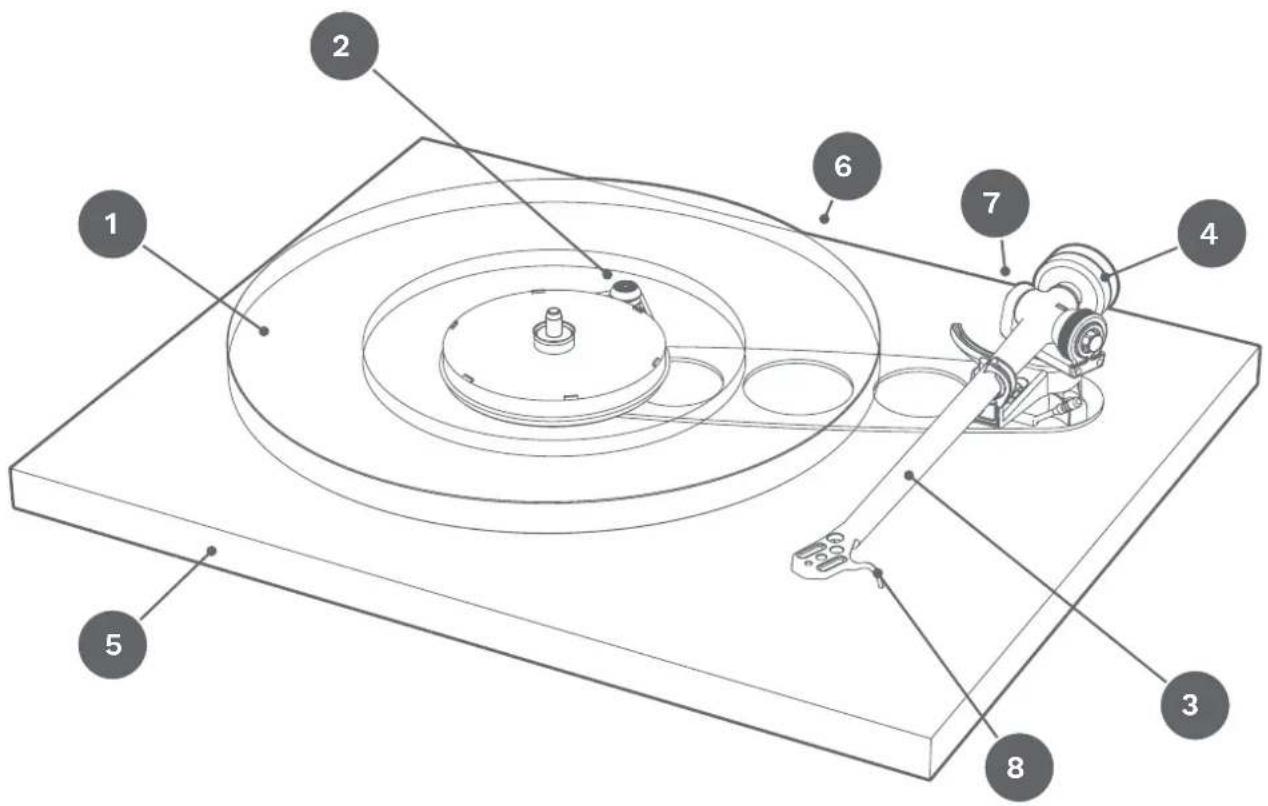

DISIMBALLAGGIO DEL GIRADISCHI

• Tenere sempre il giradischi su una superficie piana.
• Seguire le istruzioni per il disimballaggio stampate all'interno della parte anteriore della scatola.
• Conservare L'imballaggio qualora dovesse servire per trasportare il giradischi in futuro.
• Sistemare il giradischi su una superficie solida e piana.
• Assicurarsi che la cinghia di trasmissione sia inserita e rimuovere il cartoncino di protezione del perno per il trasporto da sotto il sottopiatto.
• Posizionare con attenzione il piatto di vetro sul perno e montare il tappetino del giradischi.

CONFIGURAZIONE E COLLEGAMENTI

1. Usare unicamente l'adattatore PS1 CA fornito da Rega.
2. Collegare il cavo DIN di alimentazione (fornito) fra il retro del Planar 6 e la presa d'ingresso CA 24 V sul pannello posteriore del Neo.
3. Inserire il Rega PS1 e accendere.
4. Per accendere il Neo, premere il pulsante con la scritta "Power" (Alimentazione) posizionato sul pannello frontale e il piatto del giradischi girerà alla velocità selezionata.
5. Quando l'alimentazione è accesa, se il logo Rega è illuminato di rosso, la velocità selezionata è di 33 ^1/3 giri/min.
6. Se il logo Rega è illuminato di verde, è selezionata la velocità 45 giri/min.
7. Per cambiare velocità, premere il pulsante con la scritta "33/45" sul pannello frontale.

Nota: Per ridurre al minimo il rischio di ronzio alla testina, il Neo deve essere posizionato il più lontano possibile dal giradischi o almeno per quanto lo consenta la lunghezza del cavo di interconnessione.

COLLEGAMENTO ALL'AMPLIFICATORE

I cavi fono esterni del braccio devono essere collegati a uno stadio fono adatto.

Effettuare le connessioni come segue: Rosso = canale destro / Nero = canale sinistro

A seconda del tipo di testina scelta, è necessario uno stadio fono a magnete mobile (MM) o a bobina mobile (MC) appropriato. Se l'amplificatore non dispone di uno stadio fono integrato, occorre procurarsene uno esterno (venduto separatamente).

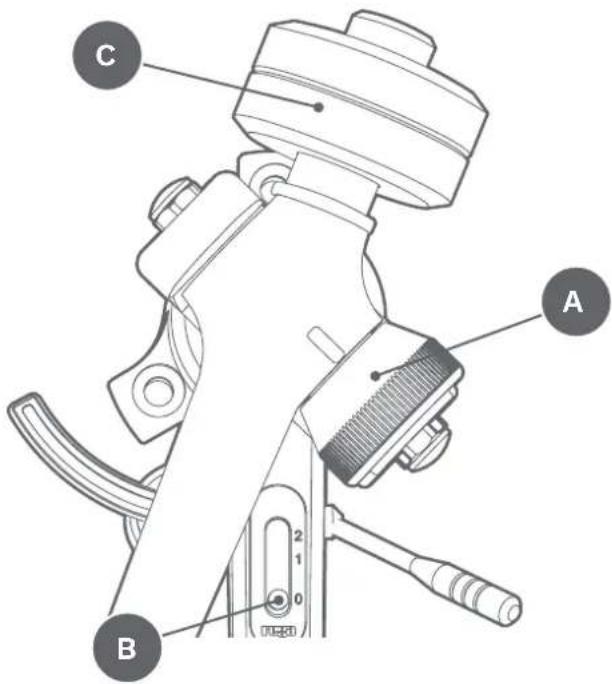

MONTAGGIO DELLA TESTINA E ASSEMBLAGGIO DEL BRACCIO RB330

In primo luogo assicurarsi che gli attacchi della testina siano orientati in modo corretto secondo le specifiche dei contrassegni riportativi sopra. Usare la prolunga di allineamento della testina (fornita) per impostare con precisione la posizione della testina. Assicurarsi che l'anello di calibrazione della forza d'appoggio (A) e il regolatore bias (B) siano entrambi su zero. Sistemare il peso di bilanciamento (C) sul suo albero. Con la protezione della puntina rimossa, posizionare la testina al di sopra del solco di attacco di un LP. Sostenendo il portatestina, spingere con cura il peso più su lungo l'albero fino a quando la puntina non si trova a una distanza di appena 1 mm dal disco.

La forza d'appoggio raccomandata può ora essere applicata usando l'anello di regolazione. Usare sempre una forza corrispondente al limite superiore dell'intervallo consigliato dal costruttore della testina. Infine, portare il regolatore bias allo stesso valore del comando della forza di appoggio.

A B C

REGOLAZIONE DELLA VELOCITÀ (IMPOSTAZIONE DI FABBRICA - REGOLARE UNICAMENTE SE NECESSARIO)

Le funzioni di controllo della velocità sono ubicate sul pannello posteriore del Neo.

Interruttore programma di velocità: Abilita la modalità di impostazione della velocità.

LED modalità programma: Indica le due modalità di esecuzione: Modalità predefinita e modalità di regolazione della velocità.

Regolazione della velocità: Questo codificatore è usato per regolare la velocità. La velocità può essere controllata a passi di 0,01 giri/min.

PER REGOLARE LA VELOCITÀ

Nota: Si raccomanda di utilizzare il kit strobo di Rega (venduto a parte) per misurare con precisione la velocità durante la regolazione.

Nota: La velocità viene regolata a 33 ^1/3 giri e ogni variazione viene applicata automaticamente anche a 45 giri.

1. Selezionare 33 ^1/3 giri/min.
2. Premere l'interruttore di programmazione della velocità sul pannello posteriore una volta per portare l'unità in modalità di impostazione - Il LED della "Modalità di programmazione" rimane ora illuminato di rosso.
3. Regolare la velocità con l'apposito comando usando la chiave da 1,7 mm fornita. La rotazione in senso orario aumenta la velocità, mentre in senso antiorario la riduce. I passi di regolazione sono di 0,01 giri/min. Apportare unicamente piccole regolazioni di massimo cinque passi alla volta per ottenere i valori richiesti. Controllare la velocità dopo ogni regolazione per arrivare a una precisione ottimale.
4. Una volta impostata correttamente la velocità, premere l'interruttore di programmazione della velocità una volta per riportare l'unità in modalità di esecuzione. Il LED della modalità di programmazione si spegne e lampeggia ogni dieci secondi circa per indicare che la velocità è stata modificata rispetto alle impostazioni di fabbrica. Il giradischi è ora configurato e pronto per l'uso.

PER RIPORTARE IL NEO ALLE IMPOSTAZIONI DI FABBRICA

Questa procedura è raccomandata quando viene montata una nuova cinghia di trasmissione sul giradischi o dopo la manutenzione per ottimizzare l'intervallo di regolazione disponibile.

1. Selezionare 33 ^1/3 giri/min.
2. Premere e tenere premuto il pulsante di programmazione della velocità per dieci secondi.
3. Durante i primi cinque secondi il LED si illumina con luce fissa per poi lampeggiare per gli ultimi cinque secondi, prima di tornare fisso.
4. Premere il pulsante di programmazione della velocità ancora una volta per tornare in “modalità di esecuzione”. Sull'unità sono ora ripristinate le impostazioni predefinite.

Nota: Raccomandiamo di sostituire le cinghie di trazione del Rega ogni cinque anni per garantire prestazioni ottimali. Usare il Neo con vecchie cinghie usurate potrebbe ridurne le prestazioni e influire sulla stabilità della velocità.

USO DI APP PER TELEFONO CELLULARE PER IL CONTROLLO E LA REGOLAZIONE DELLA VELOCITÀ

Rega, in collaborazione con uno studio di mastering di Londra, ha utilizzato l'app RPM per iPhone (disponibile sull'App Store) sviluppata da Philip Broder per controllare e regolare la velocità di un giradischi con il Neo, ottenendo risultati positivi. Abbiamo verificato la precisione di base dell'app RPM impiegando apparecchiature di misurazione della velocità di Rega presso i nostri locali ma, dal momento che si tratta di un'app di terzi, non possiamo garantire le letture a causa di variabili che potrebbero essere determinate dall'età, dalle condizioni e dal sistema operativo del telefono su cui è installata l'app. Per qualsiasi dubbio, consigliamo di verificare la calibrazione dell'app RPM con un dispositivo di riferimento adatto.

STROBO REGA E DISCO STROBOSCOPICO (VENDUTI A PARTE)

Il modo migliore per regolare la velocità del Planar 6 è utilizzare il kit Strobo di Rega. Un disco stroboscopico è uno strumento ottico che serve a misurare la velocità del giradischi "congelando" le barre sul disco. Queste sono illuminate da un LED al quarzo di precisione che pulsa a 100 Hz.

COME USARE IL KIT STROBO

Posizionare semplicemente il disco stroboscopico sul piatto del giradischi. Accendere il LED da 100 Hz e tenerlo all'incirca a 2 cm al di sopra dello strobo rotante. Se le barre non sembrano muoversi e sono ferme, la velocità è di 33,33 giri/min. Se si muovono verso sinistra, la velocità del giradischi è alta mentre, di contro, se si spostano verso destra, la velocità del giradischi è bassa. Se nel corso di un minuto le barre sembrano muoversi una a sinistra e una a destra, la velocità è alta o bassa rispettivamente dello 0,016%. Utilizzando il controllo di velocità del Neo è possibile raggiungere ±0,05% o ±1,3 giri/min.

Nota: Se nel corso di un minuto le barre sembrano muoversi di due barre a sinistra e di due barre a destra, la velocità è alta o bassa rispettivamente di 0,01 giri/min. Usando il controllo della velocità del Neo è possibile raggiungere ±0,01 giri/min., che è uno dei valori nell'intervallo di regolazione della velocità.

Avvertenza: Data la natura dell'effetto stroboscopico del disco e della luce LED, raccomandiamo vivamente che il dispositivo non venga utilizzato da soggetti affetti da epilessia fotoindotta. Sebbene si tratti di una condizione molto rara, è opportuno che l'utente ne sia informato. Se necessario, rivolgersi al proprio rivenditore per richiedere assistenza.

AVVERTENZA

Non scollegare l'alimentazione dal giradischi mentre l'unità è accesa. Spegnere l'alimentazione prima di staccare la spina. Non accendere l'alimentatore se il giradischi non è collegato. Sui poli della spina sono presenti un segnale 24 V CA più un segnale 20 V CC. Se vengono messi in corto circuito si danneggia l'alimentazione dell'unità. Usare solo con l'alimentatore Rega PS1. Non esporre mai l'unità alla pioggia o all'umidità. Non aprire l'involucro. All'interno non sono presenti parti manutenzionabili dall'utente.

Il Neo ha incorporati fusibili resettabili nell'amplificatore dell'unità per proteggerla dalla sovracorrente, che può guastare il giradischi o farlo funzionare in modo irregolare. Se si dovessero attivare (in rare circostanze), si possono resettare spegnendo il Neo attraverso il pannello anteriore per circa 10 secondi. Se il guasto dovesse persistere, rivolgersi al proprio rivenditore.

Con l'apparecchio scollegato dalla presa di corrente, pulire usando semplicemente un panno in microfibra (leggermente inumidito se necessario). Non smontare l'involucro: all'interno non vi sono parti a cui l'utente possa fare la manutenzione. Se l'apparecchio funziona in modo irregolare o amette fumo e odore, scollegare l'alimentazione e portarlo da un tecnico qualificato.

GARANZIA

Tutti i prodotti Rega sono coperti da una garanzia a vita contro i difetti di fabbricazione. Questa garanzia esclude l'usura. Le modifiche non autorizzate o il mancato rispetto delle linee guida raccomandate da Rega possono invalidare la garanzia. Se l'apparecchio viene rimandato ai rivenditore per l'ispezione, deve essere utilizzato l'imballaggio originale per preservare la garanzia. I danni provocati durante il trasporto dovuti a un imballaggio inadatto possono invalidare la garanzia. Imballaggi sostitutivi sono disponibili presso qualsiasi rivenditore Rega. Sono fatti salvi i diritti di legge del consumatore.

ISTRUZIONI DI SICUREZZA

Non usare l'apparecchio nella vicinanze di liquidi e non esporto all'umidità. Non usare nelle vicinanze di fonti di calore come radiatori, bocchette di aerazione, stufe o candele. Assicurare un'adeguata ventilazione intorno al prodotto, lasciando uno spazio di almeno 10 cm in tutte le direzioni ed evitare di posizionare l'apparecchio su superfici non rigide come tappeti e tessuti. Non aprire l'involucro del prodotto e non forzare oggetti al suo interno. Posizionare l'apparecchio su una superficie plana da cui non possa cadere o rovesclassi. L'apparecchio deve essere utilizzato unicamente in climi moderati, a temperature comprese fra 5 °C e 35 °C. Tenere il materiale dell'imballaggio e le parti minute lontano dalla portata dei bambini. Staccare l'apparecchio dalla presa se non lo si utilizza per periodi di tempo prolongati.

MANTENIMIENTO

Questo simbolo indica che l'apparecchiatura elettronica al termine della propria vita utile non deve essere smaltita insieme ai rifiuti domestici. L'apparecchiatura deve essere smaltita presso un centro di raccolta apparecchiature elettriche ed elettroniche in conformità alle leggi locali e alla Direttiva 2012/19/UE. Per maggiori informazioni sulle modalità di smaltimento dei rifiuti elettronici, rivolgersi allo autorità locali o al negozio presse il quale è stato acquistato il prodotto.
