Planar 6 - Platine_disque REGA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine disque à entraînement par courroie
Marque	Rega
Modèle	Planar 6
Alimentation	Adaptateur secteur PS1 (24 V AC + 20 V DC)
Vitesses	33 1/3 et 45 tours/minute, réglables électroniquement
Contrôle de vitesse	Module Neo avec réglage fin par encodeur (incrément 0,01 tour/minute)
Bras de lecture	RB330 avec réglage de force d'appui et anti-skating
Cellule	Montage utilisateur avec gabarit d'alignement fourni
Platine	Plateau en verre, sous-plateau avec courroie d'entraînement
Entretien	Chiffon doux microfibres légèrement humide ; courroie à changer tous les 5 ans
Sécurité	Ne pas utiliser près de liquides, chaleur, assurer ventilation 10 cm, température 5-35 °C
Garantie	À vie contre vices de fabrication ; usure normale exclue
Accessoires optionnels	Kit stroboscope Rega, application RPM pour iPhone

FOIRE AUX QUESTIONS - Planar 6 REGA

Comment installer le plateau en verre et le tapis ?

Placez délicatement le plateau en verre sur le sous-plateau après avoir retiré le carton de calage de transport. Posez ensuite le tapis fourni.

Comment connecter le moteur Neo à la platine ?

Utilisez uniquement l'alimentation PS1 fournie. Branchez le cordon d'alimentation entre le bloc Neo et la platine. Allumez en appuyant sur le bouton power du Neo.

Comment régler la force d'appui du bras RB330 ?

Mettez la molette de force d'appui et l'anti-skating à zéro. Ajustez le contrepoids jusqu'à ce que la pointe de lecture flotte. Tournez la molette à la valeur recommandée (ex. 1,75 g pour les cellules Rega). Réglez l'anti-skating sur la même valeur.

Comment ajuster finement la vitesse avec le Neo ?

Sélectionnez 33 1/3 tours. Appuyez sur le bouton programmateur de vitesse à l'arrière (LED rouge fixe). Utilisez la clé Allen de 1,7 mm pour tourner l'encodeur (sens horaire = +, antihoraire = -). Incrément de 0,01 tour/minute. Appuyez à nouveau pour quitter.

Comment réinitialiser les réglages vitesse du Neo ?

Sélectionnez 33 1/3 tours. Maintenez le bouton programmateur enfoncé 10 secondes (LED clignote après 5 s). Relâchez, appuyez une fois pour revenir en mode exécution.

Quelle est la meilleure méthode pour vérifier la vitesse ?

Utilisez le Kit stroboscope Rega (vendu séparément) : placez le disque stroboscopique sur le plateau et éclairez-le avec la LED à 100 Hz. Si les barres sont fixes, la vitesse est correcte.

Comment connecter la platine à l'amplificateur ?

Connectez les cordons de modulation : rouge pour le canal droit, noir pour le canal gauche. Raccordez à l'entrée phono de l'amplificateur ou à un préampli phono.

Que faire si le Neo ne s'allume pas ?

Vérifiez que l'alimentation PS1 est branchée et que le cordon est bien connecté. Si le fusible réarmable s'est déclenché, éteignez le Neo via le panneau avant pendant 10 secondes pour le réinitialiser.

Comment nettoyer la platine Planar 6 ?

Débranchez l'appareil. Nettoyez avec un chiffon doux à microfibres légèrement humide. N'utilisez pas de produits chimiques. Ne retirez aucun couvercle.

Quelle est la fréquence de remplacement de la courroie d'entraînement ?

Rega conseille de changer la courroie tous les 5 ans pour maintenir des performances optimales. Une courroie usée peut entraîner des variations de vitesse.

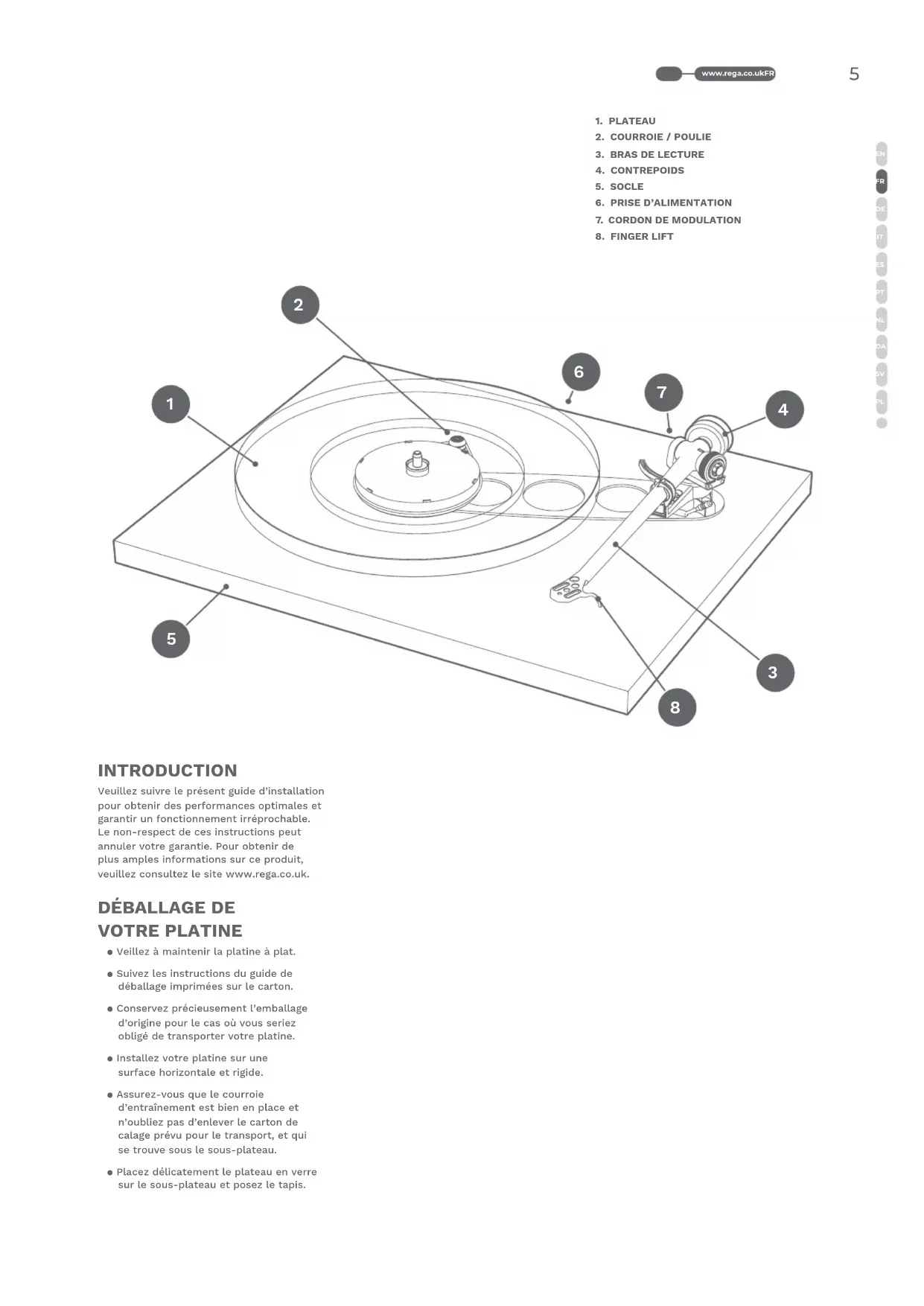

MODE D'EMPLOI Planar 6 REGA

Veuillez suivre le présent guide d'installation pour obtenir des performances optimales et garantir un fonctionnement irréprochable. Le non-respect de ces instructions peut annuler votre garantie. Pour obtenir de plus amples informations sur ce produit, veuillez consultez le site www.regua.co.uk.

Votre platine

• Veillez à maintenir la platine à plat.
• Suivez les instructions du guide de déballage imprimées sur le carton.
• Conservez précieusement l'emballage d'origine pour le cas où vous seriez obligé de transporter votre platine.
• Installez votre platine sur une surface horizontale et rigide.
• Assurez-vous que le courroie d'entraînement est bien en place et n'oubliez pas d'enlever le carton de calage prévu pour le transport, et qui se trouve sous le sous-plateau.
• Placez délicatement le plateau en verre sur le sous-plateau et posez le tapis.

Installation et connexions

1. Utilisez uniquement l'alimentation PS1 fournie.
2. Branchez le cordon d'alimentation entre le bloc Neo et la platine.
3. Pour allumer l'appareil, vérifiez que l'alimentation est branchée sur une prise secteur et que le cordon est bien connecté au boîtier Neo.
4. Appuyez sur le bouton "power" sur la façade du Neo.
5. Lors de la mise en route, la diode rouge "Rega" située sur le panneau avant s'allume. Celle-ci indique également le choix du mode 33 tours.
6. Pour passer en mode 45 tours, appuyez sur le bouton 33/45. La diode passera au vert. Pour passer à nouveau sur 33 tours, répétez le geste. La diode repasse en rouge etc.
7. Pour arrêter l'appareil, appuyez sur le bouton "power".

Attention: Afin d'éliminer les bruits parasites captés par la cellule, placez le Neo aussi loin de la platine que les cordons le permettent.

Connexion à l'amplificateur

Les cordons de modulation du bras de lecture doivent être connectés à votre amplificateur (soit à l'entrée Phono intégrée, soit par l'intermédiaire d'un préamplificateur phono séparé).

Procédez à la connexion comme suit : Rouge = canal droit / Noir = canal gauche

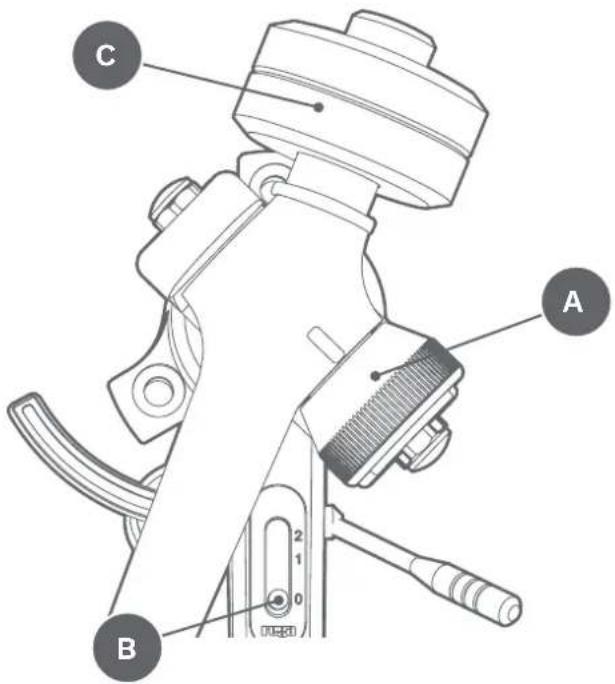

Montage de la cellule et ajustage du BRAS RB330

Une fois la cellule installée selon les spécifications du fabricant et alignée grâce au gabarit fourni, mettez la molette de réglage de la force d'appui (A) et le curseur d'anti-skating (B) sur zéro (tirez la tige d'anti-skating au maximum pour qu'elle soit à zéro). Ajustez le contrepoids (C) jusqu'à ce que le diamant "flotte" juste au-dessus du disque. (N'oubliez pas d'enlever le protège pointe!) Remettez le bras sur son support. Tournez la molette de réglage de la force d'appui jusqu'à un poids qui frôle le maximum supporté par votre cellule selon la notice du constructeur (1,75 g pour les cellules Rega). Réglez la tige d'anti-skating sur la même valeur que la force d'appui (Ex. 1,75 g de force d'appui pour une cellule Rega = 1,75 g sur le curseur d'anti-skating).

A B C

Réglage de la vitesse (réglage d'usine - NE l'adaptez que si nécessaire)

Les fonctions de réglage de vitesse se trouvent sur le panneau arrière du Neo.

Bouton programmateur de vitesse : Ce bouton permet de régler le mode de vitesse.

LED mode programme: Ce témoin LED indique les deux modes d'opération possibles: mode par défaut et mode d'ajustement de la vitesse.

Ajustement de la vitesse: Cet encodeur permet de régler la vitesse. L'incrément de la commande de vitesse est de 0,01 tour/minute.

Ajuster la vitesse

Remarque: Nous recommandons d'utiliser le Kit stroboscope Rega pour mesurer précisément la vitesse pendant l'ajustement (vendu séparément).

Remarque: La vitesse est ajustée à 33½ tours/minute et tout ajustement effectué à 33½ tours/minute est automatiquement appliqué aux 45 tours/minute.

1. Sélectionnez 33½ tours/minute.
2. Appuyez sur le bouton programmateur de vitesse sur le panneau arrière afin de mettre l'appareil en mode configuration – Le témoin LED « Mode programme » reste allumé en rouge.
3. Ajustez la vitesse à l'aide de la commande de réglage de vitesse en utilisant la clé Allen de 1,7 mm fournie. Tourner dans le sens des aiguilles d'une montre permet d'augmenter la vitesse ; tourner dans le sens contraire des aiguilles d'une montre permet de réduire la vitesse. L'incrément est de 0,01 tour/minute. Procédez à de petits réglages de maximum cinq « incréments » à la fois afin d'obtenir un réglage précis. Vérifiez la vitesse après chaque réglage pour une précision optimale.
4. Une fois que vous avez correctement réglé la vitesse, appuyez une fois sur le bouton programmateur de vitesse pour revenir en mode exécution. Le témoin LED mode programme clignote désormais environ toutes les dix secondes, indiquant que la vitesse a été modifiée par rapport aux réglages par défaut. Votre tourne-disque est désormais prêt à tourner.

RETOUR aux réglages par défaut du NEO

Nous vous recommandons d'effectuer un retour aux réglages par défaut lorsque vous installez une nouvelle courroie d'entraînement ou après un entretien afin d'optimiser votre plage de réglage.

1. Sélectionnez 33 ^1/3 tours/minute.
2. Appuyez sur le bouton programmateur de vitesse et maintenez-le enfoncé pendant dix secondes.
3. Pendant les cinq premières secondes, le témoin LED reste allumé, puis il clignote pendant les cinq dernières secondes, avant de rester à nouveau allumé.
4. Appuyez une nouvelle fois sur le bouton programmateur de vitesse afin de revenir en mode exécution. Les paramètres par défaut sont désormais réinitialisés.

Remarque: Nous conseillons de changer de courroie de transmission Rega tous les cinq ans pour bénéficier d'une performance optimale. L'utilisation de vieilles courroies usées peut entraîner de moins bonnes performances et une variation de stabilité de la vitesse.

Utilisation d'applications mobiles pour contrôler et régler la vitesse

Rega ainsi qu'un studio de mastering londonien utilisent l'application RPM pour iPhone (disponible sur l'App Store) conçue par Philip Broder, afin de contrôler et de régler la vitesse d'un tourne-disque utilisant le Neo. Cette application a obtenu des résultats positifs. Nous avons vérifié la précision de base de l'appli RPM en utilisant les instruments de mesure de la vitesse de Rega, mais comme il s'agit d'une application tierce, nous ne pouvons pas garantir les lectures en raison de plusieurs incertitudes causées par l'ancienneté, l'état et le système d'exploitation du téléphone sur lequel l'application est installée. En cas de doute, vérifiez l'étalonnage de l'appli RPM en utilisant un système de référence approprié.

KIT stroboscope REGA et DISQUE stroboscopique (VENDUS séparément)

La meilleure façon de régler la vitesse de votre Planar 6 est d'utiliser le Kit stroboscope Rega. Un disque stroboscopique est un instrument optique qui permet de mesurer la vitesse d'un tourne-disque en figeant les barres du disque. Les barres sont éclairées par un témoin LED précis, verrouillé, à quartz et clignotant à 100 Hz.

Utilisation du KIT stroboscope

Placez simplement le disque stroboscopique sur le plateau du tourne-disque. Allumez le témoin LED à 100 Hz et tenez-le à environ 2 cm au-dessus du stroboscope rotatif. Si les barres ne semblent pas bouger et sont stationnaires, la vitesse est de 33,33 tours/minute. Si elles bougent vers la gauche, cela signifie que le tourne-disque tourne vite et, inversement, si elles bougent vers la droite, c'est que le tourne-disque tourne lentement.

Si en une minute, les barres se déplacent d'une barre vers la gauche ou d'une barre vers la droite, la vitesse est plus rapide ou plus lente de 0,016% 5% ou environ 1,3 tour/minute.

Remarque: Si en une minute, les barres se déplacent de deux barres vers la gauche ou de deux barres vers la droite, la vitesse est plus rapide ou plus lente de 0,01 tour/minute 1 tour/minute, ce qui constitue une étape du réglage de vitesse.

Avertissement: Compte tenu de la nature de l'effet stroboscopique du disque et de la lumière LED, nous recommandons vivement aux personnes atteintes d'épilepsie photo-induite de ne pas utiliser ce type d'appareil. Bien que cette maladie soit très rare, nous devons en avertir l'utilisateur. Veuillez consulter votre revendeur si vous avez besoin d'aide.

Avertissement

Ne débranchez pas l'appareil s'il est allumé - mettez l'appareil hors tension avant de le débrancher. Ne faites pas fonctionner le bloc d'alimentation s'il n'est pas connecté au tourne-disque. Un signal 24 V AC plus un signal 20 V CD sur les broches de la fiche - s'ils sont court-circuités, le bloc d'alimentation risque d'être endommagé. Utilisez uniquement l'adaptateur PS1 Rega. L'appareil ne doit pas rester sous la pluie ou être exposé à de l'humidité. N'ouvrez pas les couvercles du boîtier. Aucune pièce à l'intérieur de l'appareil ne peut être entretenue par l'utilisateur.

Le Neo contient des fusibles réarmables dans l'amplificateur d'attaque afin de le protéger en cas de surintensité, qui pourrait endommager le tourne-disque. Si ceux-ci sont activés (ce qui arrive rarement), ils sont remis à zéro en désactivant le Neo via le panneau avant pendant environ 10 secondes. Si le problème persiste, veuillez consulter votre revendeur.

1 2 6 7 4 5 3 8 INFÜHRUNG

Débranchez tout d'abord l'appareil, nettoyez-le ensuite uniquement à l'aide d'un chiffon doux à microfibres (légèrement humide si nécessaire). Ne retirez aucun couvercle; l'appareil ne contient aucune pièce nécessitant un entretien. Si l'appareil se met à fonctionner de façon irrégulière ou à dégager de la fumée ou des odeurs, débranchez-le et faites-le inspecter par un technicien qualifié.

Garantie

Tous les produits Rega sont couverts par une garantie à vie contre les vices de fabrication. Cette garantie ne couvre pas l'usure normale. Si vous effectuez des modifications non autorisées ou si vous ne respectez pas les lignes directrices de Rega, vous risquez de perdre votre garantie. Si vous décidez de retourner les articles à votre revendeur à des fins d'inspection, vous devez utiliser l'emballage d'origine afin de préserver votre garantie. Les dommages causés durant le transport par un emballage inadéquat peuvent annuler votre garantie. Vous pouvez obtenir un nouvel emballage auprès de n'importe quel revendeur Rega. Vos droits statutaires ne s'en trouveront pas affectés.

Consignes de sécurité

N'utilisez pas cet appareil à proximité de liquides ou dans un endroit exposé à l'humidité. N'utilisez pas cet appareil à proximité de sources de chaleur, telles que des radiateurs, des conduits, des poêles ou des bougies. Ménagez une ventilation suffisante autour du produit, au moins 10 cm de chaque côté, et évitez d'installer l'appareil sur des surfaces molles comme du tissu ou un tapis. N'ouvrez pas le boîtier du produit et n'insérez aucun objet de force dans les ouvertures que présente l'appareil. Installez l'appareil sur une surface plane et fixe où il ne risque pas de tomber ou de se renverser. L'appareil doit être utilisé sous des températures tempérées, entre 5 °C (41 °F) et 35 °C (95 °F). Veuillez conserver le matériel d'emballage et les petites pièces hors de portée des enfants. Débranchez l'appareil de la prise de courant si vous ne l'utilisez pas pendant de longues périodes.

Ce symbole indique que l'équipement électronique qui le porte ne doit pas être éliminé avec les ordures ménagères en fin de vie. L'équipement doit être éliminé dans un point de collecte des déchets d'équipements électriques et électroniques conformément à la législation nationale et à la directive 2012/19/UE. Pour plus d'informations sur la manière de vous débarrasser de vos équipements électroniques usagés, veuillez contacter votre autorité locale ou le détaillant où vous avez acheté le produit.
