Caractéristique	Détails
Type de produit	Platine disque
Dimensions	430 x 320 x 100 mm
Poids	8 kg
Matériaux	Châssis en aluminium, plateau en acrylique
Type de moteur	Moteur à courant continu
Vitesse de rotation	33 1/3 et 45 tours/minute
Cellule incluse	Non, cellule à acheter séparément
Connectivité	Sortie RCA
Utilisation	Conçue pour la lecture de vinyles, idéale pour audiophiles
Entretien	Nettoyage régulier du plateau et de la cellule recommandé
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Garantie	2 ans
Informations supplémentaires	Compatible avec de nombreux bras de lecture et cellules

FOIRE AUX QUESTIONS - Planar 10 REGA

Comment régler la vitesse de la platine REGA Planar 10 ?

Pour régler la vitesse, utilisez le commutateur situé à l'arrière de la platine. Assurez-vous que la courroie est correctement placée sur le plateau et que le moteur est bien alimenté.

Pourquoi ma platine REGA Planar 10 produit-elle un son distordu ?

Vérifiez que le bras de lecture est correctement équilibré et que la cellule est bien alignée. Assurez-vous également que le plateau est bien plat et que la surface de support est stable.

Puis-je utiliser la REGA Planar 10 avec un préampli phono externe ?

Oui, la REGA Planar 10 peut être utilisée avec un préampli phono externe. Assurez-vous que le préampli est compatible avec le type de cellule que vous utilisez.

Comment nettoyer le plateau de ma platine REGA Planar 10 ?

Utilisez un nettoyant pour vinyle spécifique ou un chiffon doux légèrement humidifié. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le plateau.

La platine REGA Planar 10 peut-elle être mise à niveau ?

Oui, plusieurs composants de la REGA Planar 10 peuvent être mis à niveau, comme la cellule, le bras et le plateau. Consultez le manuel pour plus de détails sur les options de mise à niveau.

Quel type de cellule est recommandé pour la REGA Planar 10 ?

La REGA Planar 10 est généralement fournie avec une cellule REGA Apheta ou Aphelion. Vous pouvez également opter pour d'autres cellules compatibles avec les bras de lecture REGA.

Comment installer la cellule sur ma platine REGA Planar 10 ?

Suivez les instructions fournies dans le manuel. Veillez à aligner correctement la cellule avec le gabarit d'alignement pour assurer une lecture optimale.

Que faire si ma platine ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler l'anti-skating de la platine REGA Planar 10 ?

L'anti-skating se règle à l'aide d'un petit bouton ou d'un levier situé sur le bras de lecture. Référez-vous à votre manuel pour les instructions spécifiques.

Est-ce que la REGA Planar 10 nécessite un entretien régulier ?

Oui, il est recommandé de nettoyer régulièrement la platine, de vérifier le bon fonctionnement de la courroie et d'ajuster la cellule si nécessaire.

MODE D'EMPLOI Planar 10 REGA

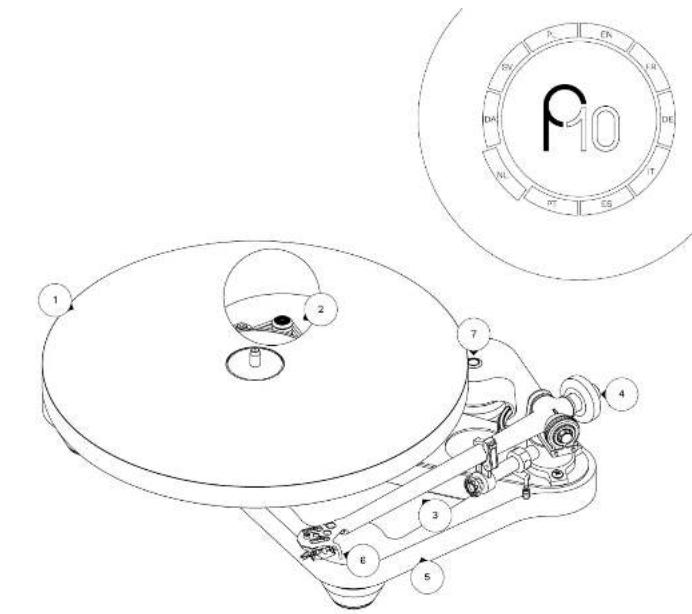

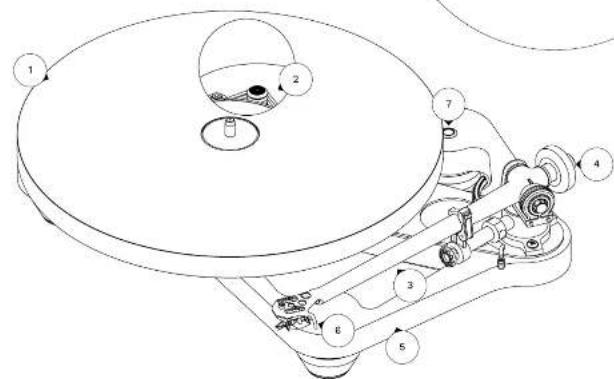

1. Plateau en céramique

2. Courroie d’entraînement/plateau interne

4. Contrepoids en tungstène

5. Socle « squelette »

Merci d’avoir acheté ce produit Rega. Veuillez suivre le présent guide d’installation pour obtenir des performances optimales et garantir un fonctionnement irréprochable. Le non-respect de ces instructions peut annuler votre garantie. Pour obtenir de plus amples informations sur ce produit, veuillez vous rendre sur le site www.rega.co.uk. Déballage et installation de la platine tourne-disque Planar 10 ○ Veillez toujours à maintenir la platine tourne-disque à plat. ○ Suivez les instructions du guide de déballage imprimées à l’intérieur de la boîte. ○ Conservez l’emballage au cas où vous devriez transporter votre platine. ○ Installez la platine sur une surface plane et rigide. ○ Assurez-vous que la courroie d’entraînement est bien en place et n’oubliez pas d’enlever le carton du moyeu prévu pour le transport, qui se trouve en dessous du plateau interne. ○ Placez délicatement le plateau en céramique sur le moyeu central et installez le tapis du plateau. World class hi- made in England. | www.rega.co.uk6 7 Installation et branchements (effectuez tous les branchements avant la mise sous tension) Branchez le cordon d’alimentation fourni à la prise marquée « Power In » sur le panneau arrière de l’alimentation P10. Branchez le câble d’interconnexion XLR à la prise marquée « output » sur le panneau arrière de l’alimentation P10. An de réduire au minimum le risque de bourdonnement capté par la cellule de lecture, il convient d’installer l’alimentation le plus loin possible de la platine tourne-disque, en fonction de la longueur du câble d’interconnexion. Connexion à l’amplicateur Les câbles phono externes du bras doivent être connectés à un amplicateur phono adapté. Selon le type de cellule de lecture que vous avez choisi, vous aurez besoin du préamplicateur phono MM (aimant mobile) ou MC (cadre mobile) approprié. Si votre amplicateur n’est pas doté d’un préamplicateur phono intégré, vous aurez besoin d’un préampli externe (vendu séparément). Branchez comme suit : Rouge = canal droit Noir = canal gauche Appuyez sur le bouton d’alimentation situé sur le panneau avant pour mettre l’alimentation P10 en marche. Lorsque l’alimentation est allumée, le voyant du logo Rega s’allume en ROUGE. Appuyez sur le bouton 33 1/3 tr/min. pour activer le mode 33 1/3 tr/min. ou 45 tr/min. pour activer le mode 45 tr/min. sur le panneau avant. Assemblage de la cellule de lecture et installation du bras RB3000 Assurez-vous tout d’abord que les xations de la cellule de lecture sont correctement orientées, selon les spécications du fabricant de la cellule. Utilisez le rapporteur d’alignement de la cellule (fourni) pour régler convenablement la position de la cellule de lecture. Remarque : lorsque vous utilisez une cellule Rega dotée d’un système de montage à trois points, l’avancement de la cellule (« overhang ») est réglé automatiquement. Une fois la cellule correctement installée et le capuchon de protection de la pointe retiré, veillez à ce que la molette de force d’appui (a) et l’antipatinage (antiskating) (b) soient réglés sur zéro. Ajustez le contrepoids (c) jusqu’à ce que le bras « otte », la pointe étant à environ 1 mm au-dessus du disque. Remarque : il est normal que le bras revienne vers le repose-bras, même si l’antipatinage a été réglé à zéro. Par conséquent, il est conseillé de soulever doucement le support du repose-bras (juste en dessous de la molette de force d’appui) évitant ainsi tout déplacement horizontal pendant la procédure d’équilibrage. Lorsque le bras est équilibré, tournez la molette de réglage de la force d’appui comme requis. Les chiffres 0 à 3 sont marqués sur la molette. En cas de doute, il est conseillé d’utiliser une force d’appui qui correspond aux limites supérieures de la gamme du fabricant de cellules. L’alimentation P10 vous offre un contrôle total de votre tourne-disque. Elle comprend un circuit anti-vibration avancé (réglé par nos techniciens), une commande de la vitesse électronique que l’utilisateur peut régler, et un changement de vitesse électronique à l’aide d’un simple bouton. Réglage de la vitesse (réglé en usine – à ajuster uniquement si nécessaire) ○ Les fonctions de réglage de vitesse se trouvent sur le panneau arrière de l’alimentation P10. ○ Bouton programmateur de vitesse (Speed program switch) : ce bouton permet de régler le mode de vitesse. ○ Voyant du mode de programmation (Program mode) : ce voyant indique les deux modes de fonctionnement : mode par défaut et mode d’ajustement de la vitesse. ○ Ajustement de la vitesse (Speed adjustment) : cet encodeur permet de régler la vitesse. L’incrément de la commande de vitesse est de 0,01 tour/minute. Retour aux réglages par défaut de l’alimentation P10 Nous vous recommandons de revenir aux réglages par défaut lorsque vous remplacez la courroie d’entraînement de votre platine ou après un entretien, an d’optimiser la plage de réglage disponible.

1. Sélectionnez 33 1/3 tours/minute.

2. Appuyez et maintenez enfoncé le bouton « Speed program switch » jusqu’à ce

que le voyant du mode de programmation clignote toutes les 2 à 3 secondes. Maintenez le bouton enfoncé jusqu’à ce que le voyant reste allumé en continu.

3. Pendant qu’il est allumé, appuyez à nouveau sur le bouton « Speed program

switch » pour revenir aux réglages par défaut et au « mode de fonctionnement ». Remarque : il est conseillé de changer de courroie d’entraînement Rega tous les cinq ans pour une performance optimale. L’utilisation de l’alimentation P10 avec de vieilles courroies peut diminuer les performances et entraîner de légères variations en termes de stabilité de la vitesse. Utilisation d’applications de téléphone portable pour contrôler et régler la vitesse Conjointement à un studio de mastering londonien, Rega a utilisé l’application RPM pour iPhone (disponible dans l’App Store) conçue par Philip Broder an de contrôler et de régler la vitesse d’une platine utilisant l’alimentation Neo. Des résultats positifs ont été obtenus. Nous avons vérié la précision de base de l’appli RPM en utilisant les instruments de mesure de la vitesse de Rega. Cependant, comme il s’agit d’une application tierce, nous ne pouvons pas garantir les lectures en raison de plusieurs incertitudes découlant de l’ancienneté, de l’état et du système d’exploitation du téléphone sur lequel l’application est installée. En cas de doute, vériez l’étalonnage de l’appli RPM à l’aide d’un système de référence approprié. World class hi- made in England. | www.rega.co.uk World class hi- made in England. | www.rega.co.uk Réglez simplement la molette d’antipatinage à la position requise, en utilisant la ligne en pointillés comme référence (comme illustré ci-dessus). Votre bras est désormais équilibré, conguré et prêt à l’emploi. En cas de doute concernant l’installation ou la conguration, veuillez contacter votre revendeur Rega ofciel qui sera en mesure d’effectuer ce travail à votre place. Merci d’avoir acheté ce produit Rega et nous vous souhaitons de nombreuses heures de plaisir musical. Kit stroboscope Rega et disque stroboscopique (vendus séparément) Le kit stroboscope de Rega est la meilleure façon de régler la vitesse de votre platine Planar 10. Un disque stroboscopique est un instrument optique qui permet de mesurer la vitesse d’une platine en geant les barres du disque. Les barres sont éclairées par une LED précise à quartz verrouillée qui clignote à 100 Hz. Utilisation du Kit stroboscope Placez simplement le disque stroboscopique sur le plateau du tourne-disque. Allumez la LED 100 Hz et tenez-la à environ 2 cm au-dessus du stroboscope rotatif. Si les barres ne semblent pas bouger et sont xes, la vitesse est de 33 1/3 tours/minute. Si elles bougent vers la gauche, cela signie que le tourne-disque tourne vite et, inversement, si elles bougent vers la droite, c’est que le tourne-disque tourne lentement. Si en une minute, les barres se déplacent d’une barre vers la gauche ou d’une barre vers la droite, la vitesse est plus rapide ou plus lente de 0,016% respectivement. À l’aide de la commande de vitesse de l’alimentation P10, il est possible d’atteindre ±0,05% ou ±1,3 tours/minute. Remarque : si en une minute, les barres se déplacent de deux barres vers la gauche ou de deux barres vers la droite, la vitesse est plus rapide ou plus lente de 0,01 tour/minute respectivement. À l’aide de la commande de vitesse de l’alimentation P10, il est possible d’atteindre plus ou moins 0,01 tour/minute, ce qui constitue une étape de réglage de la vitesse.

Avertissement : compte tenu de la nature de l’effet stroboscopique du disque et de

la lumière LED, nous recommandons vivement aux personnes atteintes d’épilepsie photo-induite de ne pas utiliser ce type d’appareil. Bien que cette maladie soit très rare, nous devons en avertir l’utilisateur. Veuillez consulter votre revendeur si vous avez besoin d’aide. Avertissements ○ Ne débranchez pas l’alimentation P10 lorsqu’elle est allumée ; mettez l’alimentation hors tension avant de la débrancher. ○ Ne pas faire fonctionner l’alimentation si elle n’est pas branchée à la platine. ○ L’alimentation ne doit jamais rester sous la pluie ou être exposé à l’humidité. ○ Ne pas ouvrir les couvercles du boîtier. Aucune pièce à l’intérieur ne peut être entretenue par l’utilisateur. Alimentation P10Conguration et connexions de la platine tourne-disque Planar 10 Réglez la molette d’antipatinage sur le même nombre que la pression de la force d’appui de la cellule mentionnée par le fabricant de la cellule. Remarque : ce point n’est pas essentiel et un chiffre entre 1,0 et 1,5 conviendra normalement pour les cellules à aimants mobiles ou un chiffre entre 1,5 et 2,0 pour la plupart des cellules à bobines mobiles. Tube sous le bras de lecture

1. Lève-bras 2. Levier du lève-bras

(Utilisé pour lever ou baisser manuellement le bras sur le disque) FR FR9 Lieferumfang des Plaenspielers
