Produkttyp	Plattenspieler mit Riemenantrieb
Marke	Rega
Modell	Planar 6
Stromversorgung	Netzteil PS1 (24 V AC + 20 V DC)
Geschwindigkeiten	33 1/3 und 45 U/min, elektronisch einstellbar
Geschwindigkeitskontrolle	Neo-Modul mit Feineinstellung über Encoder (Schrittweite 0,01 U/min)
Tonarm	RB330 mit Auflagekrafteinstellung und Antiskating
Tonabnehmer	Benutzermontage mit mitgelieferter Ausrichtschablone
Plattenteller	Glasteller, Unterteller mit Antriebsriemen
Wartung	Weiches Mikrofasertuch leicht feucht; Riemen alle 5 Jahre wechseln
Sicherheit	Nicht in der Nähe von Flüssigkeiten oder Hitze verwenden, Belüftung 10 cm sicherstellen, Temperatur 5-35 °C
Garantie	Lebenslang gegen Material- und Verarbeitungsfehler; normale Abnutzung ausgeschlossen
Optionale Zubehörteile	Rega Stroboskop-Kit, RPM-App für iPhone

Häufig gestellte Fragen - Planar 6 REGA

Wie installiere ich den Glasteller und die Filzmatte?

Legen Sie den Glasteller vorsichtig auf den Unterteller, nachdem Sie den Transportschutz entfernt haben. Legen Sie dann die mitgelieferte Filzmatte auf.

Wie verbinde ich den Neo-Motor mit dem Plattenspieler?

Verwenden Sie nur das mitgelieferte PS1-Netzteil. Schließen Sie das Netzkabel zwischen dem Neo-Block und dem Plattenspieler an. Schalten Sie ein, indem Sie die Power-Taste am Neo drücken.

Wie stelle ich die Auflagekraft des RB330-Tonarms ein?

Stellen Sie das Auflagekraftrad und das Antiskating auf Null. Stellen Sie das Gegengewicht so ein, dass die Nadel schwebt. Drehen Sie das Rad auf den empfohlenen Wert (z.B. 1,75 g für Rega-Tonabnehmer). Stellen Sie das Antiskating auf denselben Wert.

Wie feine Geschwindigkeitseinstellung mit dem Neo?

Wählen Sie 33 1/3 U/min. Drücken Sie die Geschwindigkeitsprogrammiertaste auf der Rückseite (rote LED leuchtet dauerhaft). Verwenden Sie den 1,7 mm Inbusschlüssel, um den Encoder zu drehen (im Uhrzeigersinn = +, gegen Uhrzeigersinn = -). Schrittweite 0,01 U/min. Drücken Sie erneut, um zu verlassen.

Wie setze ich die Geschwindigkeitseinstellungen des Neo zurück?

Wählen Sie 33 1/3 U/min. Halten Sie die Programmiertaste 10 Sekunden gedrückt (LED blinkt nach 5 s). Lassen Sie los, drücken Sie einmal, um in den Ausführungsmodus zurückzukehren.

Was ist die beste Methode zur Geschwindigkeitskontrolle?

Verwenden Sie das Rega Stroboskop-Kit (separat erhältlich): Legen Sie die Stroboskopscheibe auf den Teller und beleuchten Sie sie mit der 100-Hz-LED. Wenn die Balken stillstehen, ist die Geschwindigkeit korrekt.

Wie schließe ich den Plattenspieler an den Verstärker an?

Schließen Sie die Cinchkabel an: rot für den rechten Kanal, schwarz für den linken Kanal. Verbinden Sie mit dem Phono-Eingang des Verstärkers oder einem Phono-Vorverstärker.

Was tun, wenn das Neo sich nicht einschalten lässt?

Überprüfen Sie, ob das PS1-Netzteil angeschlossen und das Kabel richtig verbunden ist. Falls der rücksetzbare Sicherung ausgelöst hat, schalten Sie das Neo über die Frontblende für 10 Sekunden aus, um es zurückzusetzen.

Wie reinige ich den Planar 6 Plattenspieler?

Trennen Sie das Gerät vom Stromnetz. Reinigen Sie mit einem weichen, leicht feuchten Mikrofasertuch. Verwenden Sie keine chemischen Reinigungsmittel. Entfernen Sie keine Abdeckungen.

Wie oft muss der Antriebsriemen gewechselt werden?

Rega empfiehlt, den Riemen alle 5 Jahre zu wechseln, um optimale Leistung zu erhalten. Ein abgenutzter Riemen kann Geschwindigkeitsschwankungen verursachen.

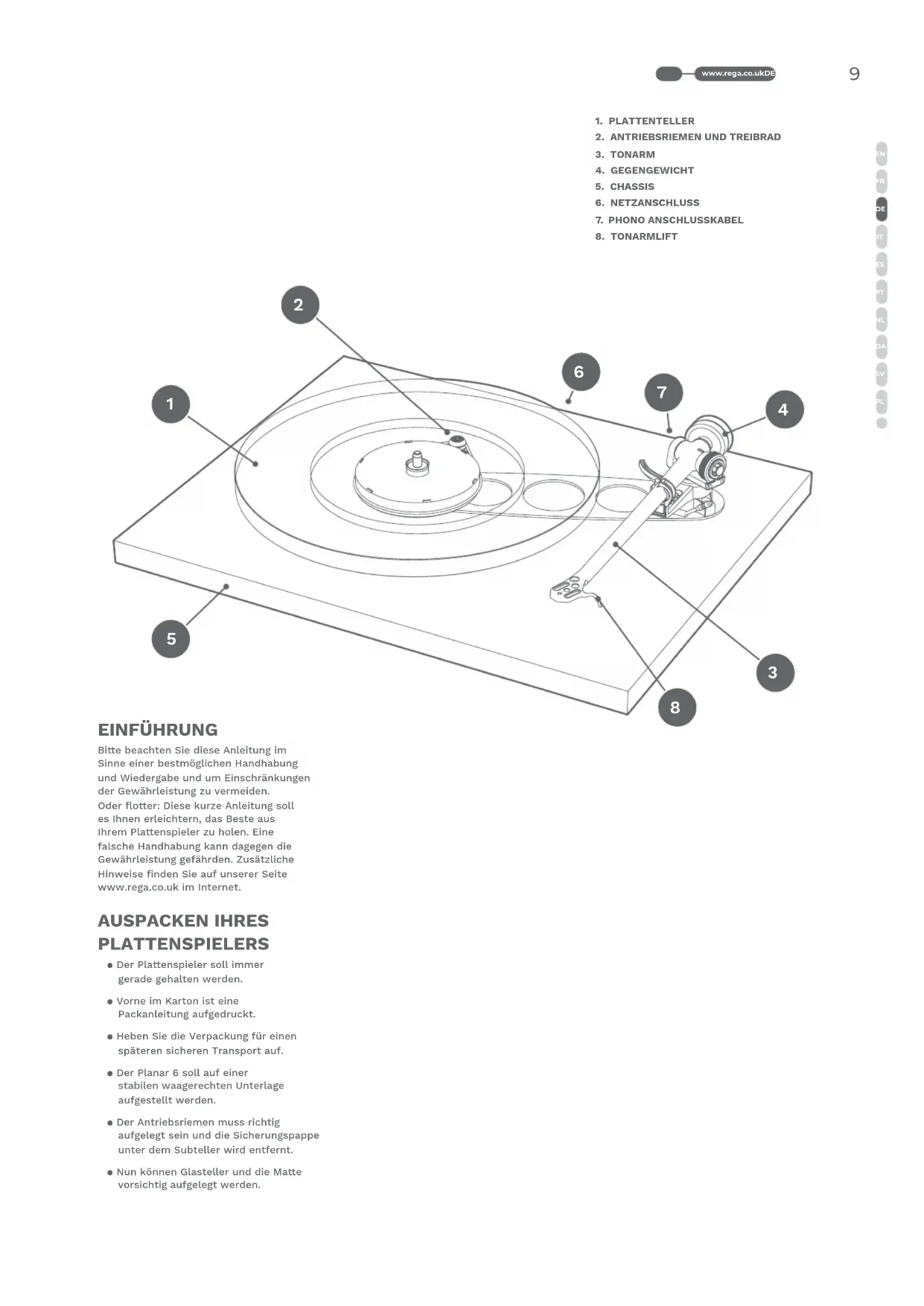

BEDIENUNGSANLEITUNG Planar 6 REGA

Bitte beachten Sie diese Anleitung im Sinne einer bestmöglichen Handhabung und Wiedergabe und um Einschränkungen der Gewährleistung zu vermeiden. Oder flotter: Diese kurze Anleitung soll es Ihnen erleichtern, das Beste aus Ihrem Plattenspieler zu holen. Eine falsche Handhabung kann dagegen die Gewährleistung gefährden. Zusätzliche Hinweise finden Sie auf unserer Seite www.rega.co.uk im Internet.

AUSPACKEN IHRES PLATTENSPIELERS

• Der Plattenspieler soll immer gerade gehalten werden.
• Vorne im Karton ist eine Packanleitung aufgedruckt.
• Heben Sie die Verpackung für einen späteren sicheren Transport auf.
• Der Planar 6 soll auf einer stabilen waagerechten Unterlage aufgestellt werden.
• Der Antriebsriemen muss richtig aufgelegt sein und die Sicherungspappe unter dem Subteller wird entfernt.
• Nun können Glasteller und die Matte vorsichtig aufgelegt werden.

AUFSTELLUNG UND ANSCHLÜSSE

1. Nur das mitgelieferte Netzteil Rega PS1 verwenden.
2. Für die Verbindung von Planar 6 und Netzteil Neo das mitgelieferte Kabel mit DIN-Steckern verwenden.
3. Rega PS1 mit dem Netz verbinden und einschalten.
4. Einschalten des Neo mit dem „Power“ Schalter setzt den Plattenspieler in Gang.
5. Bei rot leuchtendem Rega Logo ist die Drehzahl 33/min eingestellt.
6. Bei grün leuchtender Anzeige ist 45/min gewählt.
7. Mit dem Schalter „33/45“ kann zwischen den Geschwindigkeiten umgeschaltet werden.

Das Netzteil soll soweit wie möglich vom Tonarm aufgestelltwerden, um Brummstörungen zu vermeiden.

ANSCHLUSS AN DEN VERSTÄRKER

Das Tonarmkabel des Planar 6 muss mit einem geeigneten Phonoeingang verbunden werden, dabei ist der linke Kanal (1) schwarz, rot (2) ist rechts. Je nach verwendetem Abtastsystem muss dies ein für MM oder MC geeigneter Eingang sein. Wenn Ihre Anlage nicht über einen Phonoanschluss verfügt, muss man eine separate Phonostufe verwenden.

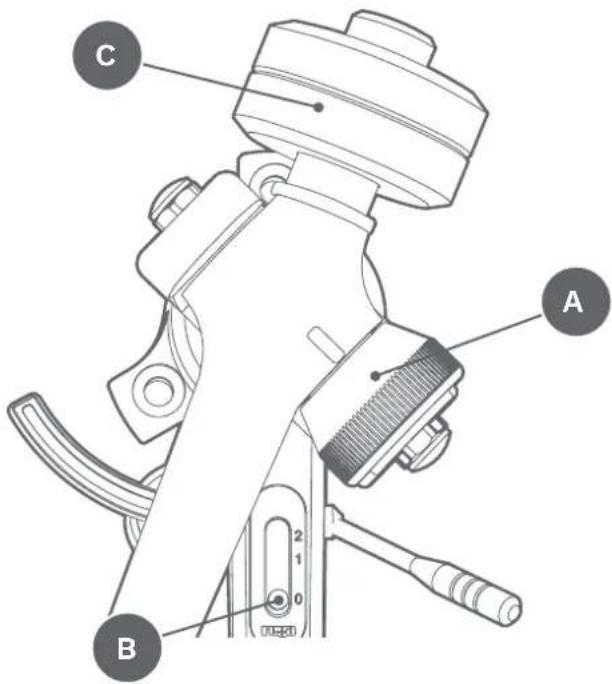

ABTASTER-MONTAGE UND EINSTELLUNG DES TONARMS RB330

Stellen Sie sicher, dass der Tonabnehmer richtig angeschlossen ist. Überprüfen Sie seine korrekte Einbaulage mit Hilfe der beigelegten Schablone. Dann werden Auflagekraft (A) und Antiskating (B) zunächst auf Null gestellt und das Gegengewicht (C) von hinten auf das Armrohr geschoben. Ohne den Nadelschutz wird der Tonarm oberhalb des Plattentellers gehalten und das Gewicht soweit verschoben, bis der Arm in der Balance ist und knapp über der Plattenoberfläche schwebt. Nach Herstellung des Gleichgewichts kann die gewünschte Auflagekraft mit Hilfe der Skala am Rad eingestellt werden. Der Schieber für Antiskating wird auf denselben Nennwert gebracht.

A B C

GESCHWINDIGKEITSEINSTELLUNG

Die Drehzahl ist ab Werk justiert und soll nur wenn nötig verändert werden. Auf der Rückseite des Neo befindet sich die Taste „Speed Programme“ für den Einstellmodus, die zugehörige LED „Programme Mode“, die entweder die voreingestellte oder die regelbare Betriebsart anzeigt und der Regler „Speed Adjustment“ mit einer Feineinstellung der Drehzahl.

Für die Einstellung empfehlen wir die Verwendung des als Zubehör erhältlichen „Strobe Kit“ von Rega. Sie wird bei einer Drehzahl von 33/min vorgenommen und gilt damit auch für die 45er Geschwindigkeit.

Die Taste „Speed Programme“ wird gedrückt und die „Programme Mode“ LED leuchtet rot.

Mit Hilfe des beigelegten Inbusschlüssels kann die Drehzahl am Regler „Speed Adjustment“ in Stufen von 0,01/min in beide Richtungen variiert werden. Gehen Sie in kleinen Schritten vor und kontrollieren Sie das Ergebnis.

Nach der Einstellung wird der Schalter „Speed Programme Switch“ noch einmal gedrückt um in den Normalbetrieb zurück zu gelangen. In dieser Betriebsart leuchtet die LED alle zehn Sekunden kurz auf, um anzuzeigen, dass die Werkseinstellung geändert wurde. Der Plattenspieler läuft nun mit der neu definierten Drehzahl.

EINSTELLEN DER DREHZAHL

Hinweis: Wir empfehlen die Verwendung des Rega-Stroboskop-Kits für eine genaue Messung der Drehzahl während der Justierung (separat erhältlich).

Hinweis: Die Drehzahl wird bei einer Geschwindigkeit von 33½ U/min angepasst und sämtliche Justierungen, die bei 33½ U/min erfolgen, werden automatisch für 45 U/min übernommen.

1. Wählen Sie 33½ U/min.
2. Betätigen Sie den Schalter für die Drehzahlregelung auf der Rückseite einmal, um die Anlage in den Setup-Modus zu setzen - Die ProgrammiermodusLED wird nun permanent rot leuchten.
3. Passen Sie die Drehzahl mithilfe des Drehzahl-Anpassungsreglers unter Anwendung des im Lieferumfang enthaltenen 1,7 mm Inbusschlüssels an. Durch das Drehen im Uhrzeigersinn wird die Drehzahl erhöht, durch das Drehen gegen den Uhrzeigersinn verringert. Die Schrittweite beträgt 0.01 U/min. Nehmen Sie nur kleine Justierungen von bis zu fünf 'Schritten' auf einmal vor, um eine präzise Justierung zu gewährleisten. Prüfen Sie nach jeder Justierung die Drehzahl, um größtmögliche Genauigkeit zu erreichen.
4. Wurde die Drehzahl richtig eingestellt, drücken Sie die Drehzahl-Programm-Taste einmal, um die Anlage wieder in den Betriebsmodus zu setzen. Die LED-Lampe für den Programmiermodus schaltet sich ab und blinkt ungefähr alle zehn Sekunden, was anzeigt, dass die Drehzahl im Vergleich zur Werkseinstellung geändert wurde. Ihr Plattenspieler ist jetzt eingerichtet und betriebsbereit.

RÜCKKEHR ZUR WERKSEINSTELLUNG

Sie wird nach einem Wechsel des Antriebsriemens empfohlen oder wenn der Plattenspieler repariert worden ist. Bei einer eingestellten Drehzahl von 33,3/min:

1. Wird die Taste „Speed Programme“ zehn Sekunden lang gedrückt.
2. In den ersten fünf Sekunden leuchtet die LED permanent und blinkt dann, bis sie wieder dauerhaft leuchtet.
3. Nun die Taste „Speed Programme“ noch einmal drücken, das Gerät kehrt in die normale Betriebsart zurück und die Drehzahl ist wieder auf Werkseinstellung.

Wir empfehlen, den Antriebsriemen alle fünf Jahre zu wechseln um das volle Potential auszuschöpfen. Der Betrieb des Neo bei Verwendung eines verschlissenen Riemens kann zu Schwankungen der Drehzahl führen.

MOBILTELEFON APPS ZUR DREHZAHLKONTROLLE

Zusammen mit einem Londoner Tonstudio hat Rega die von Philip Broder für das iPhone entwickelte RPM App getestet und für Plattenspieler mit Neo gute Ergebnisse erzielt. Die Genauigkeit dieser App ist im Grundsatz gegeben, kann von uns aber naturgemäß nicht unter allen Umständen garantiert werden, weil es sich um ein Fremderzeugnis handelt. Falls Sie sich nicht sicher sind, sollte eine andere Methode gewählt werden.

REGA STROBOSKOP UND STROBOSCHEIBE (SEPARAT ERHÄLTLICH)

Dieser als Zubehör erhältliche Satz umfaßt ein Handgerät mit quarzgesteuerter LED und eine Stroboscheibe zum Auflegen für den Plattenteller. Durch die Beleuchtung mit pulsierendem LED-Licht wird man in der Anwendung unabhängig vom 100 Hz-Wechselstromnetz.

ANWENDUNG

Bei rotierendem Plattenteller kann mit Hilfe der auf der Stroboscheibe angebrachten Strichbalken die korrekte Drehzahl ermittelt werden. Die richtige Einstellung der Drehzahl 33,3/min ist erreicht, wenn die Balken bei Beleuchtung mit der LED des Handgeräts still zu stehen scheinen. Am besten geht das bei einem Abstand von etwa 2 cm zwischen Teller und LED. Eine scheinbare Linksdrehung des Streifenmusters zeigt zu hohe und eine Rechtsdrehung zu geringe Geschwindigkeit. Wenn innerhalb einer Minute ein Streifen nur um eine Position wandert, ist die Drehzahl mit einer Genauigkeit von 0,016% eingestellt. Mit dem Regler im Neo kann bis zu einer Genauigkeit von 0,05% justiert werden.

Warnhinweis: Menschen mit Neigung zu visuell induzierten epileptischen Anfällen sollen das Handgerät wegen der Natur des LED-Blitzlichts nicht benutzen.

WARNHINWEIS

Schalten Sie das Netzteil aus, bevor es vom Netz getrennt wird. Benutzen Sie es nicht ohne angeschlossenen Plattenspieler. Die Kontakte des Netzteils dürfen nicht kurzgeschlossen werden, um einen Schaden zu vermeiden. Benutzung nur zusammen mit einem Rega PS1 Netzgerät. Die Geräte niemals der Feuchtigkeit oder Nässe aussetzen und die Geräte nicht öffnen.

Im Ausgang des Neo sind rückstellbare Sicherungen eingebaut, die den Treiber vor Überlastung schützen. In den seltenen Fällen wo diese ansprechen läuft der Motor nicht mehr richtig. Sie können zurückgesetzt werden, indem das Neo an der Frontseite für etwa zehn Sekunden ausgeschaltet wird. Wird die richtige Funktion so nicht wiederhergestellt, soll eine Fachwerkstatt zu Rate gezogen werden.

Das Gerät von der Stromversorgung trennen und nur mit einem Mikrofasertuch reinigen (leicht angefeuchtet, falls erforderlich). Nehmen Sie keine Abdeckungen ab. Es sind keine Teile enthalten, die vom Benutzer gewartet werden müssen. Läuft das Gerät unregelmäßig oder entweicht Rauch oder ein Geruch, trennen Sie die Netzversorgung und bringen Sie die Anlage zu einem qualifizierten Service-Techniker.

GARANTIE

Sämtliche Rega-Produkte verfügen über eine lebenslange Garantie auf Fabrikationsfehler. Diese Garantie gilt nicht für normale Abnutzungserscheinungen. Nicht autorisierte Änderungen oder ein Nichtbefolgen der empfohlenen Rega-Richtlinien können zum Verfall der Garantieleistung führen. Wenn Sie Ihrem Händler Waren zur Prüfung senden, muss die Original-Verpackung verwendet werden, damit die Garantieleistung gewährleistet bleibt. Transportschäden aufgrund von unsachgemäßer Verpackung könnten zum Erlöschen Ihrer Garantie führen. Eine Ersatzverpackung ist bei jedem Rega-Händler erhältlich. Ihre gesetzlichen Rechte werden nicht eingeschränkt.

SICHERHEITSANWEISUNGEN

Dieses Gerät weder in der Nähe von Flüssigkeiten verwenden, noch Feuchtigkeit aussetzen. Nicht in der Nähe von Hitzequellen, wie Heizkörpern, Lüftungsschlitzen, Öfen oder Kerzen verwenden. Sorgen Sie für eine geelnagte Luftzufuhr rund um das Produkt, mindestens 10 cm in alle Richtungen, und vermeiden Sie es, das Gerät auf welche Überflächen zu stellen, wie auf lange Teppiche oder Stoffe. Das Produktgehäuse nicht öffnen und keine Gegenstände mit Gewalt in die Öffnungen des Gerätes stecken. Das Gerät auf eine stabile ebene Oberfläche stellen, wo es nicht herunterfallen oder umkippen kann. Verwenden Sie das Gerät nur in gemäßigten Klumazonen zwischen 5 °C (41 °F) und 35 °C (95 °F). Das Verpackungsmaterial und kleine Bestandteile außerhalb der Reichweite von Kindern aufbewahren. Den Netzstecker ziehen, falls das Gerät über einen längeren Zeitraum nicht verwendet wird.

MANUTENZIONE

Dieses Symbol weist darauf hin, dass das elektronische Gerät, auf dem das Symbol angebracht ist, am Ende seiner Lebensdauer nicht als allgemeiner Haushaltsmöll zu entsorgen ist. Das Gerät ist gemäß nationaler Gesetzgebung und Richtlinie 2012/19/EU an einer Sammelstelle für Elektro- und Elektronik-Altgeräte zu entsorgen. Für weitere Informationen zur Entsorgung ihrer elektronischer Altgeräte wenden Sie sich bitte an Ihre örtlichen Behörden oder den Händler, bei dem Sie das Produkt gekauft haben.
