BEDIENUNGSANLEITUNG Planar 3 50th Anniversary Edition REGA

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbe- sondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

2. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmes- tellen unentgeltlich abgeben. Rücknahmepichtig sind Geschäfte mit einer Verkaufsäche von mindestens 400 m² für Elektro- und Elektron- ikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsäche von mindestens 800 m², die mehr- mals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bil schirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages be- fragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

4. Datenschutz-Hinweis

Altgeräte enthalten häug sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

5. Bedeutung des Symbols „durchgestrichene Mülltonne“

• Der Plattenspieler soll immer gerade gehalten werden.

• Vorne im Karton ist eine Packanleitung aufgedruckt.

• Heben Sie die Verpackung für einen späteren sicheren Transport auf.

• Der Plattenspieler soll auf einer stabilen waagerechten Unterlage aufgestellt werden.

• Der Antriebsriemen muss richtig aufgelegt sein und die Sicherungspappe unter dem Subteller wird entfernt.

• Nun können Glasteller und die Matte vorsichtig aufgelegt werden.

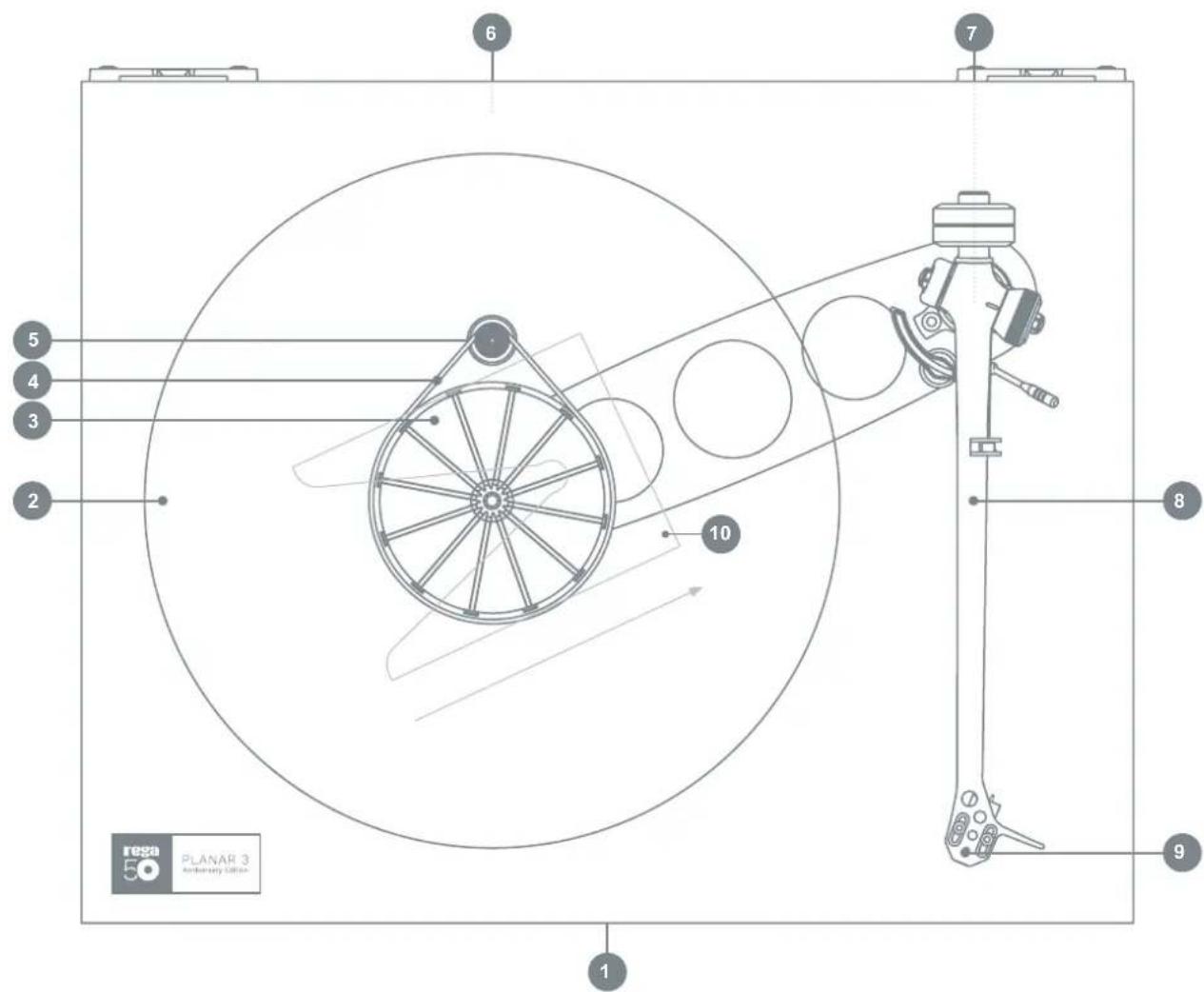

1. Sockel mit Walnussoptik

2. 12mm-Glasplattenteller

3. Platten-Unterteller

4. Antriebsriemen Reference

5. Angepasste Riemenscheibe (zur Verwendung mit Neo PSU MK2)

9. Exact MM Tonabnehmer

Click to return to top23 Deutsch Aufstellung und Anschlüsse

1. Nur das mitgelieferte Netzteil Rega PS1 verwenden.

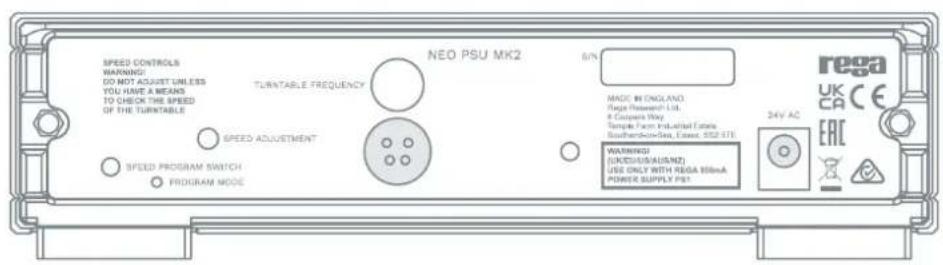

2. Verbinden Sie das DIN-Stromkabel (mitgeliefert) zwischen der Rückseite des Planar 3 in der 50 Jahre Jubiläumsedition und der DIN-Buchse auf der Rückseite des Neo PSU MK2.

3. Rega PS1 mit dem Netz verbinden und einschalten.

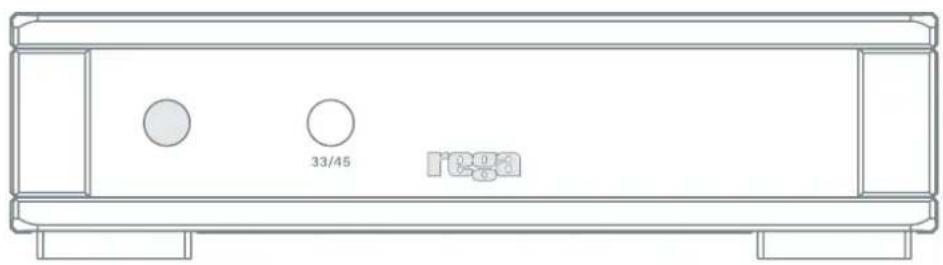

4. Einschalten des Neo mit dem „Power“ Schalter setzt den Plattenspieler in Gang.

5. Bei rot leuchtendem Rega Logo ist die Drehzahl 33/min eingestellt. Bei grün leuchtender Anzeige ist 45/min gewählt.

6. Mit dem Schalter „33/45“ kann zwischen den Geschwindigkeiten umgeschaltet werden.

Das Netzteil soll soweit wie möglich vom Tonarm aufgestelltwerden, um Brummstörungen zu vermeiden. Anschluss an den Verstärker Die externen Phonokabel des Tonarms müssen an eine geeignete Phonostufe angeschlossen werden. Wie folgt anschließen: Rot = rechter Kanal / Schwarz = linker Kanal Click to return to top24 Deutsch

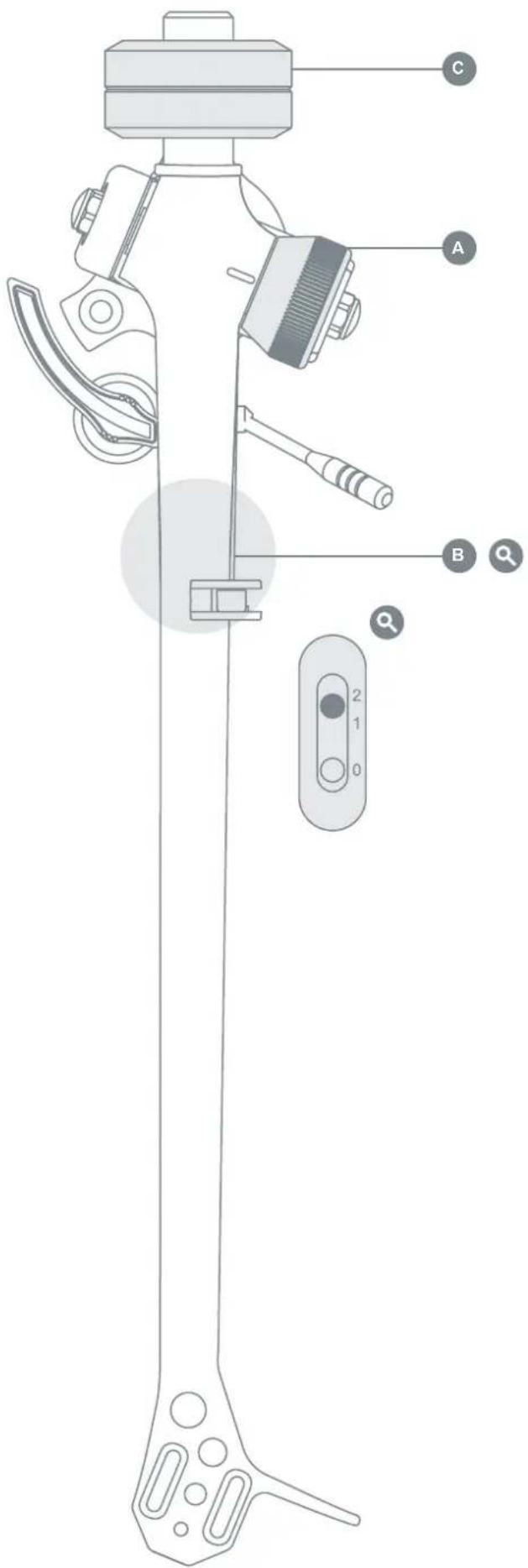

Einrichten des RB330-Tonarms Der Planar 3 in der 50 Jahre Jubiläumsedition ist mit einem Tonabnehmer Exact mit beweglichem Magneten (MM) ausgestattet. Stellen Sie sicher, dass sowohl der Auagekraftregler (A) als auch der Vorspannungseinstellschieber (B) auf Null eingestellt sind. Platzieren Sie das Ausgleichsgewicht (C) auf der Ausgleichsgewichtswelle. Positionieren Sie den Tonabnehmer bei entferntem Nadelschutz über der Einlaufrille einer LP. Während Sie das Headshell abstützen, schieben Sie das Gewicht vorsichtig weiter nach oben am Schaft, bis die Nadel nur noch 1 mm über der Schallplatte schwebt. Mit dem Auagekraft-Einstellrad kann nun die empfohlene Auagekraft eingestellt werden. Die korrekte Auagekraft für die Exact-Patrone beträgt 1,75 g. Wenden Sie immer eine Kraft an, die der Obergrenze des vom Patronenhersteller empfohlenen Bereichs entspricht. Schieben Sie abschließend den Schieberegler für die Neigungseinstellung auf die gleiche Zahl wie die Auagekraftregelung. Click to return to top25 Deutsch Geschwindigkeitsanpassung (Werkseinstellung – nur bei Bedarf anpassen) Bitte beachten Sie: Die Drehgeschwindigkeit ist werkseitig eingestellt. Wir raten davon ab, sie zu verändern, es sei denn, Sie warten oder wechseln den Antriebsriemen.

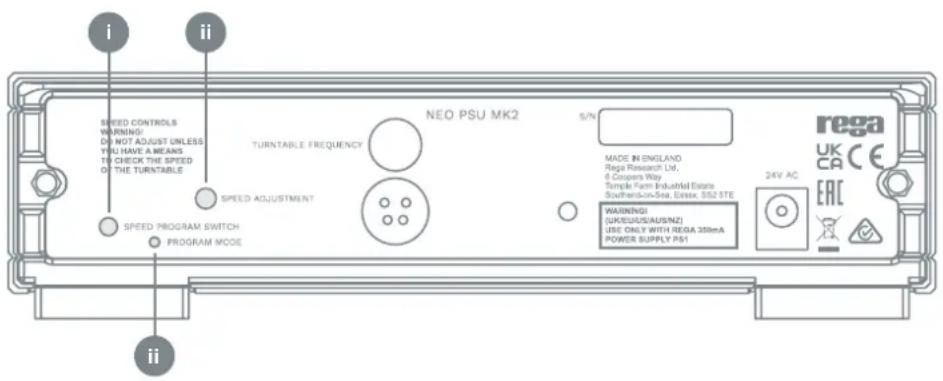

Geschwindigkeitsprogrammschalter (i) – Dies aktiviert den eingestellten Geschwindigkeitsmodus. Programmmodus-LED (ii) Geschwindigkeitsanpassung (iii) – Mit diesem Encoder wird die Geschwindigkeit angepasst. Die Schrittweite der Drehzahlregelung beträgt 0,01 U/ min. Einstellen der Drehzahl Hinweis: Wir empfehlen die Verwendung des Rega-Stroboskop-Kits für eine genaue Messung der Drehzahl während der Justierung (separat erhältlich). Hinweis:

2. Betätigen Sie den Schalter für die Drehzahlregelung auf der Rückseite einmal, um die Anlage in den Setup-Modus zu setzen - Die ProgrammiermodusLED wird nun permanent rot leuchten.

an. Durch das Drehen im Uhrzeigersinn wird die Drehzahl erhöht, durch das Drehen gegen den Uhrzeigersinn verringert. Die Schrittweite beträgt

Sie nach jeder Justierung die Drehzahl, um größtmögliche Genauigkeit zu erreichen. Wurde die Drehzahl richtig eingestellt, drücken Sie die Drehzahl-Programm-Taste einmal, um die Anlage wieder in den Betriebsmodus zu setzen. Die LED-Lampe für den Programmiermodus schaltet sich ab und blinkt ungefähr alle zehn Sekunden, was anzeigt, dass die Drehzahl im Vergleich zur Werkseinstellung geändert wurde. Ihr Plattenspieler ist jetzt eingerichtet und betriebsbereit. Rückkehr zur Werkseinstellung Sie wird nach einem Wechsel des Antriebsriemens empfohlen oder wenn der Plattenspieler repariert worden ist. Bei einer eingestellten Drehzahl von

1. Wird die Taste „Speed Programme“ zehn Sekunden lang gedrückt.

2. In den ersten fünf Sekunden leuchtet die LED permanent und blinkt dann, bis sie wieder dauerhaft leuchtet.

Click to return to top26 Deutsch Mobiltelefon Apps zur Drehzahlkontrolle Zusammen mit einem Londoner Tonstudio hat Rega die von Philip Broder für das iPhone entwickelte RPM App getestet und für Plattenspieler mit Neo gute Ergebnisse erzielt. Die Genauigkeit dieser App ist im Grundsatz gegeben, kann von uns aber naturgemäß nicht unter allen Umständen garantiert werden, weil es sich um ein Fremderzeugnis handelt. Falls Sie sich nicht sicher sind, sollte eine andere Methode gewählt werden. Rega Stroboskop und Stroboscheibe (separat erhältlich) Die beste Möglichkeit, die Geschwindigkeit Ihres Plattenspielers anzupassen, ist die Verwendung des Rega Strobe-Kits. Eine Stroboskopscheibe ist ein optisches Instrument, mit dem die Geschwindigkeit des Plattenspielers durch Einfrieren der Balken auf der Scheibe gemessen wird. Die Balken werden von einer präzisen Quarz-LED beleuchtet, die mit 100 Hz pulsiert. Verwendung des Strobe-Kits Bei rotierendem Plattenteller kann mit Hilfe der auf der Stroboscheibe angebrachten Strichbalken die korrekte Drehzahl ermittelt werden. Die richtige Einstellung der Drehzahl 33,3/min ist erreicht, wenn die Balken bei Beleuchtung mit der LED des Handgeräts still zu stehen scheinen. Am besten geht das bei einem Abstand von etwa 2 cm zwischen Teller und LED. Eine scheinbare Linksdrehung des Streifenmusters zeigt zu hohe und eine Rechtsdrehung zu geringe Geschwindigkeit. Wenn innerhalb einer Minute ein Streifen nur um eine Position wandert, ist die Drehzahl mit einer Genauigkeit von 0,016% eingestellt. Mit dem Regler im Neo kann bis zu einer Genauigkeit von 0,05% justiert werden. Warnhinweis: Menschen mit Neigung zu visuell induzierten epileptischen Anfällen sollen das Handgerät wegen der Natur des LED-Blitzlichts nicht benutzen. Click to return to top27 Deutsch Warnhinweis Schalten Sie das Netzteil aus, bevor es vom Netz getrennt wird. Benutzen Sie es nicht ohne angeschlossenen Plattenspieler. Die Kontakte des Netzteils dürfen nicht kurzgeschlossen werden, um einen Schaden zu vermeiden. Benutzung nur zusammen mit einem Rega PS1 Netzgerät. Die Geräte niemals der Feuchtigkeit oder Nässe aussetzen und die Geräte nicht öffnen. Im Ausgang des Neo sind rückstellbare Sicherungen eingebaut, die den Treiber vor Überlastung schützen. In den seltenen Fällen wo diese ansprechen läuft der Motor nicht mehr richtig. Sie können zurückgesetzt werden, indem das Neo an der Frontseite für etwa zehn Sekunden ausgeschaltet wird. Wird die richtige Funktion so nicht wiederhergestellt, soll eine Fachwerkstatt zu Rate gezogen werden. Spezikationen - Neo PSU MK2 Spezikationen (PS1) Ausgang 24V AC protected by resettable fuse. Leistungsaufnahme 7,2W Drehzahlregler-Einstellschritte 0,01 U/min Stroboskopscheibe 100 Hz, 180 Markierungen für 33,3/min. Netzspannung 24V AC. Wechselspannung für PSU1. Netzteil Ausschließlich Rega PS1. Abweichung von einer Stelle pro Minute entspricht 0,016% PS1 (UK) PS1 (EU) PS1 (AUS/NZ) PS1 (KR) PS1 (USA) PS1 (JPN) Eingang 230V AC 50Hz 0,07 A Eingang 230V AC 50Hz 0,07 A Eingang 230V AC 50Hz 0,07 A Eingang 220V AC 50/60Hz Eingang 115V AC 60Hz Eingang 100V AC 50/60Hz Ausgang 24V AC 350mA AC Ausgang 24V AC 350mA AC Ausgang 24V AC 350mA AC Ausgang 24V AC 350mA AC Ausgang 24V AC 350mA AC Ausgang 24V AC 350mA AC Click to return to top28 Click to return to top29 Planar 3 Edizione 50° Anniversario Per festeggiare, abbiamo progettato l’Edizione Anniversario del leggendario Planar 3, che è stata sviluppata per massimizzare le prestazioni ottenibili da un Planar 3. Disponibile per la prima volta in versione effetto noce, Planar 3 nell’edizione 50° Anniversario viene consegnato con un Neo PSU MK2 sintonizzato manualmente e la testina a magnete mobile Rega Exact, realizzata a mano e montata in fabbrica. Il sistema di trasmissione utilizza la nostra cinghia di trasmissione di riferimento e la puleggia di trasmissione in alluminio CNC utilizzata nel Planar 6, per offrire il meglio in assoluto in termini di prestazioni e precisione. Completano l’Edizione Anniversario una targhetta personalizzata per il plinto e una copertura antipolvere fumé. È festa per i 50 anni di Rega Research Ltd. Dagli umili esordi nel 1973, con la produzione di una manciata di giradischi per gli amici, Rega è cresciuta no a diventare un’azienda multimilionaria di ingegneria audio che produce prodotti hi- pluripremiati e di livello internazionale, forniti in tutto il mondo. Sin dall’inizio, la nostra esperienza nell’ingegneria meccanica ed elettrica si combinava con tre valori fondamentali: creare prodotti che avessero prestazioni superiori alle aspettative, con un rapporto qualità-prezzo impareggiabile e adabili per tutta la vita. Questi sono i valori in cui crediamo ancora oggi e sono i fattori chiave della nostra continua crescita e del nostro successo. L’ingegneria è sempre stata il cuore pulsante di Rega Research, un’azienda ossessionata da materiali speciali, tolleranze e precisione. Rimaniamo un produttore britannico convinto (l’85% di tutti i fornitori Rega ha sede nel Regno Unito) e attualmente impieghiamo oltre 140 persone che progettano, assemblano con cura e spediscono ogni singolo prodotto a mano dal nostro stabilimento appositamente costruito nel sud-est dell’Inghilterra. Combinando questi ideali con la passione per la musica, si capisce come Rega sia riuscita a raggiungere questo importante traguardo! Italiano Click to return to top30 Disimballaggio del giradischi
