MANUALE UTENTE Saturn MK3 REGA

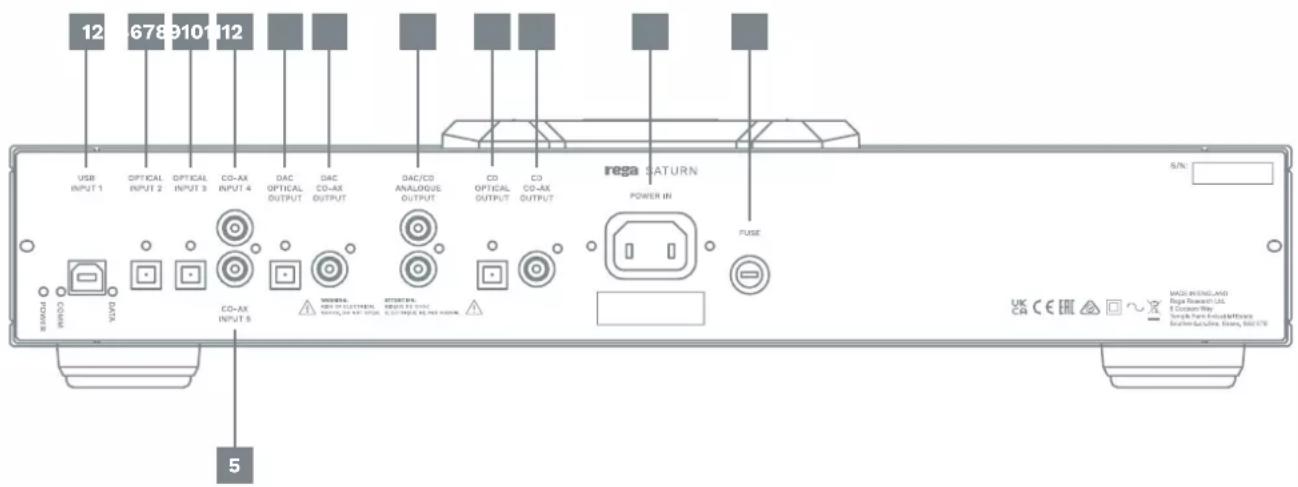

Ingressi - Ingresso USB 1 / Ingresso ottico 2 / Ingresso ottico 3 / Ingresso coassiale 4 / Ingresso coassiale 5 Uscite - Uscita digitale ottica DAC / Uscita digitale coassiale DAC / Uscita analogica CD DAC / Uscita digitale ottica CD / Uscita digitale coassiale CD Collegamento dell’alimentazione di rete IEC - Ingresso alimentazione / Accesso al fusibile / Fusibile Assicurarsi che la tensione di esercizio di Saturn (indicata sul retro) sia la stessa dell’alimentazione elettrica locale. Posizionare sempre Saturn in modo da garantire un accesso adeguato al coperchio. Se l’accesso è limitato, si rischia di danneggiare il disco quando si posiziona sul sistema di mandrino a sfere. IMPORTANTE: Spegnere sempre il lettore quando si modica il cablaggio.

1. Ingresso USB 1 (è necessario scaricare il driver USB, vedere pagina 5)

2. Ingresso ottico 2

3. Ingresso ottico 3

6. Uscita digitale ottica DAC

9. Uscita digitale ottica CD

15. Logo Rega (illuminato quando attivo)

18. Torna alla traccia precedente

19. Vai alla traccia successiva

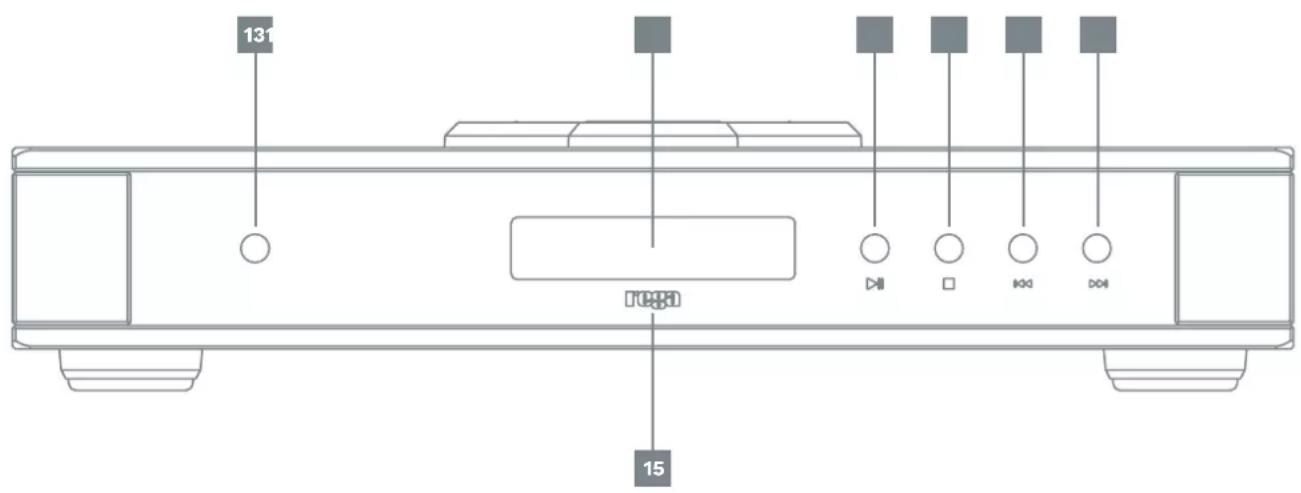

FRONTALE Il controllo di base delle funzioni del CD Saturn è possibile tramite i pulsanti sul pannello frontale. Per alimentare l’unità, premere il pulsante situato sul lato sinistro del lettore, direttamente sopra il logo REGA. All’accensione, il logo Rega si illumina di ROSSO. Un controllo più dettagliato, come la funzionalità MP3 e il passaggio alla modalità DAC, è disponibile tramite il telecomando Solaris in dotazione. Pulsante Play / Pause Pulsante Stop Torna alla traccia precedente Vai alla traccia successiva

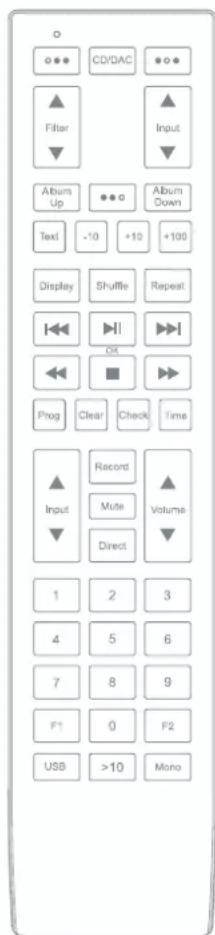

TELECOMANDO Il telecomando Solaris consente il controllo completo del lettore CD/ DAC Saturn. La parte superiore del telecomando è dedicata alle funzioni DAC. Il pulsante contrassegnato da CD/DAC consente di passare da una all’altra delle due modalità disponibili. Una volta in modalità DAC, è inoltre possibile selezionare una qualsiasi delle opzioni di ltro tramite il pulsante FILTER, nonché selezionare quale ingresso viene utilizzato. Oltre a tutte le normali funzioni di controllo CD, è inoltre possibile controllare l’uso di CD MP3 o WMA utilizzando la funzione album su/giù. È possibile saltare più tracce usando i pulsanti -10, +10 e >100, a seconda di quante tracce sono presenti sul proprio disco. Se viene caricato un disco MP3 o WMA, verrà visualizzato MP3 o WMA. La funzione di testo del CD funziona solo per i dischi MP3. N.B.: massimo 999 brani e 99 album per la riproduzione di CD MP3 o WMA. (Batterie incluse - 2 x alcaline AAA) CODICE RC: Preamplicatore audio numero 16 del sistema Phillips RC5.

ALTRE FUNZIONI REMOTE DEL CD

SHUFFLE - Per riprodurre i brani in ordine casuale, premere una volta il pulsante SHUFFLE: RANDOM verrà evidenziato e le tracce verranno riprodotte in una sequenza generata dal lettore. Per annullare la riproduzione casuale, premere nuovamente il pulsante SHUFFLE. La riproduzione continuerà nella sequenza originale del disco al termine del brano in riproduzione. REPEAT - Per ripetere un disco, premere REPEAT: ‘REP ALL’ apparirà momentaneamente e verrà visualizzato REPEAT. Per ripetere un brano, premere due volte REPEAT: ‘REP ALL’ apparirà momentaneamente e verrà visualizzato REPEAT 1. Per ripetere un Album (formato MP3 e WMA), premere REPEAT tre volte: ‘REP ALBUM’ apparirà momentaneamente e verrà visualizzato REPEAT. Premendo il pulsante REPEAT si alterneranno le varie funzioni di ripetizione. REMAINING TRACK - È possibile controllare il tempo rimanente del brano che si sta ascoltando premendo il pulsante ‘Time’. Premerlo di nuovo per tornare al contatore normale. Nota: È opportuno dare al lettore tempo su󰀩ciente per elaborare le informazioni ogni volta che viene selezionata una funzione nuova o diversa. DISPLAY OFF – Premendo il pulsante ‘Display’ sul telecomando il display si spegnerà. Premere nuovamente per accenderlo.

La funzione di programmazione consente di programmare no a 99 brani da un disco o da un album nell’ordine specicato dall’utente.

1. Premere PROGRAM sul telecomando per creare il proprio

nuovo elenco di programma: PROGRAM apparirà sul display.

2. Quando viene visualizzata la prima posizione del programma,

è possibile immettere il numero del brano desiderato. Continuare no al completamento del programma di playlist desiderato.

3. Utilizzare i pulsanti TRACK NEXT e TRACK PREVIOUS per

inserire i numeri di traccia. Premere due volte il pulsante OK (verde) dopo aver selezionato ogni traccia.

4. Se si immette un numero di traccia errato, è possibile

eliminarlo premendo CLEAR. Ciò eliminerà l’ultima posizione inserita. Premere di nuovo PROGRAM per terminare la programmazione. Premendo PLAY si attiverà il proprio programma. Il display ora mostra la prima traccia che è stata inserita nel proprio programma. Se viene premuto nuovamente PROGRAM, è possibile inserire ulteriori tracce dall’ultima posizione del proprio programma. Ciò può essere fatto sia quando Saturn sta riproducendo il programma, sia quando non è in riproduzione. Per eliminare il proprio programma, assicurarsi che Saturn non sia in riproduzione, poi premere il pulsante di eliminazione. Nota: La funzione di programmazione non funziona con le MP3 o WMA. FUNZIONI CD17 ITSATURN MK3

ESEMPI DI CONNETTIVITÀ

(1 x USB A-B / 2 x OTTICO / 2 x COASSIALE) Questa pagina presenta dei suggerimenti di connettività. Vista la moltitudine di prodotti che o󰀨rono una serie di opzioni, è importante controllare il manuale del prodotto che si sta collegando, per una connessione ottimale delle uscite e per le impostazioni necessarie per funzionare correttamente. Nota: Questa unità accetta solo audio digitale PCM a due canali. Non è possibile collegare un segnale Dolby Digital 5.1/7.1 o DTS, poiché non verranno riconosciuti. Se si desidera collegare un DVD o un dispositivo simile, è opportuno assicurarsi che l’uscita audio del proprio lettore sia impostata su PCM a due canali. TV; Radio Internet per PC/Mac/Laptop/Server; Lettore CD/Blu-Ray/DVD/Streamer; Consolle di gioco; Set-top box/satellitare Cavo USB A - B (non in dotazione)

IMPOSTAZIONE USB E CONNETTIVITÀ

Collegare un cavo USB di tipo A-B dal DAC USB a un’uscita USB del PC. IMPORTANTE: Prima di poter utilizzare la funzione USB di Saturn è necessario innanzi tutto scaricare il driver Rega USB Windows e installarlo sul proprio PC. Questo driver è disponibile per il download dal sito di Rega, www.rega.co.uk, cliccando su Products [prodotti], CD Players [lettori CD], poi su Saturn. Seguire le istruzioni per l’installazione. Una volta installato, l’USB sarà pronto per l’uso. Il driver non è necessario per MacOS.

IMPOSTAZIONI DEL FILTRO DAC

Queste impostazioni sono una questione di gusto personale e consentono piccole modiche. Suggeriamo di utilizzare l’impostazione del Filtro 1 e di provare impostazioni diverse con varie sorgenti e frequenze di campionamento. Ciascun ltro è selezionabile tramite il pulsante FILTER sul telecomando Solaris. Più è ampia la frequenza di campionamento, più evidente sarà l’e󰀨etto dei ltri. Impostazioni Filtro 1 - 5 (a frequenze di campionamento basse 32/44.1/48k)

1. Filtro a mezza banda a fase lineare

2. Filtro soft-knee (a partenza lenta) a fase minima

Impostazioni Filtro 1 - 5 (a frequenze di campionamento medie e alte 88.2/96 e 176.4/192k)

1. Filtro soft-knee (a partenza lenta) a fase lineare

2. Filtro soft-knee (a partenza lenta) a fase minima

3. Filtro brick-wall (a transizioni improvvise) a fase lineare

FUNZIONI DELL’INDICATORE LED

POSTERIORE Sul pannello posteriore si trovano tre LED. POWER - L’USB prende la sua alimentazione dal computer collegato. Rimarrà acceso mentre è connesso anche se Saturn è spento. COMM - L’ingresso USB è attivo e comunica con il computer collegato. DATA - Ciò indica che i dati stanno scorrendo attraverso l’ingresso USB. Ad esempio, si accende quando un brano viene riprodotto utilizzando un lettore multimediale o quando è attiva una stazione radio di Internet. FUNZIONI DAC Si consiglia di disattivare eventuali altri suoni di sistema emessi dal PC tramite il pannello di controllo. In alcuni sistemi, il DAC diventerà automaticamente l’impostazione predenita per il PC quando è connesso. Una volta disconnesso, è necessario ripristinare l’impostazione predenita precedente. Se ciò non accade, è possibile ripristinarla manualmente come segue: Windows: Pannello di controllo > Hardware e suoni > Gestisci dispositivi audio > selezionare “Saturn” dall’elenco. MacOS: Preferenze di Sistema > Uscita audio > Selezionare “Saturn”.18 CONECTIVIDAD

SONT RECHARGÉES, JETÉES AU FEU OU OUVERTES. Lettore CD Laser Laser a semiconduttore Lunghezza d'onda 790 nm Frequenza di campionamento digitale 44,1 kHz Risposta in frequenza (carico 100kΩ) = 17 Hz -0,02 dB a 20,5 kHz -0,02 dB Distorsione armonica totale 0,005% a 1 kHz (CDA), 0,012% (MP3 320 kb/s) Rapporto segnale-rumore -109 dB (ponderati “A” relativi al livello di uscita massimo) Uscite digitali SPDIF ottico Toslink e SPDIF isolato 0,5 V 75 Ω coassiale DAC Risposta in frequenza (carico 100 kΩ) Trasmissione dati a bassa velocità 44,1/48 kHz Filtro 2 = da 10 Hz -0,05 dB a 20kHz -0,1 dB Trasmissione dati a media velocità 88,2/96 kHz Filtro 2 = da 10 Hz -0,05 dB a 30kHz -1dB Trasmissione dati ad alta velocità 176,4/192 kHz Filtro 2 = da 10Hz -0,05 dB a 41kHz -1dB Distorsione armonica totale 0,006% a 1 kHz (ingresso USB a 24bit 88,2 kHz usando il driver ASIO) (Nota: per ottenere i migliori livelli di THD usare i driver ASIO) Rapporto segnale-rumore -109 dB (24 bit 96 kHz ponderati “A” relativi al livello di uscita massimo) Velocità di trasmissione dati supportate 32 k (solo Ottico/Toslink), 44,1, 48, 88,2, 96, 176,4, 192 kHz. Risoluzione da 16 a 24 bit Ingressi digitali USB: isolato (24 bit 44,1/48/88,2/96/176,4/192 kHz) Ingresso 1: Ottico/Toslink (24 bit 32/44,1/48/88,2/96/176,4/192 kHz) Ingresso 2: Ottico/Toslink (24 bit 32/44,1/48/88,2/96/176,4/192 kHz) Ingresso 3: coassiale 75Ω isolato (24 bit 32/44,1/48/88,2/96/176,4/192 kHz) Ingresso 4: coassiale 75Ω isolato (24 bit 32/44,1/48/88,2/96/176,4/192 kHz) Uscite digitali (tramite ricevitore e PLL) SPDIF ottico Toslink e SPDIF isolato 0,5 V 75 Ω coassiale DAC Parallelo Wolfson WM8742 Livello massimo di uscita analogica 2,18 V (impedenza di carico minima 10 kΩ) Consumo di energia 15,5 W a 230 V (minimo 190 V massimo 253 V) a 50/60 Hz 15,5 W a 115V (minimo 95 V massimo 126,5 V) a 50/60 Hz Dimensioni 430 x 95 x 325 mm (L x A x P) Spazio richiesto per il funzionamento 435 x 180 x 400 mm (L x A x P) Peso 9,7 kg Fusibili di rete 230 V / 20 mm / T 315 mA L 115 V / 20 mm / T 630 mA L Batterie telecomando CPD AAA (1,5 V) x 2
