Produkttyp	CD-Player/Recorder mit integriertem DAC
Marke	Rega
Modell	Saturn MK3
Abmessungen (ca.)	430 x 100 x 330 mm (B x H x T)
Gewicht (ca.)	7 kg
Stromversorgung	100-240 V AC, 50/60 Hz (örtliche Spannung prüfen)
Leistungsaufnahme	20 W (max)
Hauptfunktionen	CD, CD-R, CD-RW Wiedergabe; MP3/WMA-Wiedergabe; USB-DAC (PCM 2 Kanäle); 5 digitaleingänge (1 USB, 2 optisch, 2 koaxial); 4 digitalausgänge (2 optisch, 2 koaxial); 1 Analogausgang DAC/CD
DAC-Filter	5 wählbare Einstellungen (linear/minimalphasig, apodizing, usw.)
Fernbedienung	Solaris inklusive (Steuerung von CD und DAC, Programmierung, Wiederholung, Zufall)
Anschlüsse	Eingänge: USB (Typ B), optisch (Toslink) x2, koaxial (RCA) x2; Ausgänge: optisch DAC, koaxial DAC, analog (RCA) DAC/CD, optisch CD, koaxial CD
USB-Kompatibilität	Erfordert Windows-Treiber (Download von Rega), Plug-and-Play auf Mac
Display	Alphanumerisches Display (MP3-Titel, Zeit usw.)
Pflege und Reinigung	Mit einem weichen, leicht feuchten Mikrofasertuch reinigen; das Gehäuse nicht öffnen
Sicherheit	Flüssigkeiten, Feuchtigkeit, Wärmequellen vermeiden; Mindestbelüftung 10 cm rundum; Betriebstemperatur 5-35°C
Garantie	Lebenslang gegen Material- und Verarbeitungsfehler (ausgenommen normale Abnutzung)
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen qualifizierten Techniker

Häufig gestellte Fragen - Saturn MK3 REGA

Wie schließe ich einen Computer über USB an?

Schließen Sie ein USB-A-B-Kabel vom USB-DAC-Anschluss an den Computer an. Für Windows laden Sie den Rega-USB-Treiber von www.rega.co.uk herunter und installieren Sie ihn. Für Mac ist kein Treiber erforderlich. Wählen Sie dann 'Saturn' als Audiogerät in den Systemeinstellungen aus.

Wie ändere ich die DAC-Filter?

Verwenden Sie die Taste FILTER auf der Solaris-Fernbedienung im DAC-Modus. Fünf Filter sind verfügbar: linear, Soft-Knee, Brickwall, apodizing, in linearer oder minimalphasiger Version. Die Wirkung variiert mit der Abtastrate.

Kann ich MP3 auf dem Saturn MK3 abspielen?

Ja, der Player unterstützt MP3- und WMA-CDs. Legen Sie die Disc ein, das Display zeigt MP3 oder WMA an. Sie können nach Alben und Titeln navigieren, bis zu 999 Titeln und 99 Alben.

Wie programmiere ich die Wiedergabe einer CD?

Drücken Sie PROGRAM auf der Fernbedienung. Verwenden Sie die Tasten TRACK NEXT/PREVIOUS, um die Titelnummern einzugeben, dann OK, um jeden Titel zu bestätigen. Drücken Sie erneut PROGRAM, um abzuschließen. Spielen Sie mit PLAY. Die Programmierung funktioniert nicht mit MP3/WMA-Dateien.

Welche Arten von digitalen Kabeln werden akzeptiert?

Der Saturn MK3 akzeptiert optische (Toslink) und koaxiale (RCA) Eingänge. Es wird nur das digitale PCM 2-Kanal-Audiosignal unterstützt. Dolby Digital- oder DTS-Signale werden nicht erkannt.

Was bedeuten die roten Anzeigen auf der Rückseite?

Es gibt drei Anzeigen: POWER (der USB-Anschluss ist mit Strom versorgt), COMM (der USB-Eingang kommuniziert mit dem Computer) und DATA (Daten werden ausgetauscht, z.B. während der Wiedergabe).

Wie reinige ich das Gerät?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Mikrofasertuch. Verwenden Sie keine chemischen Mittel. Entfernen Sie keine Abdeckungen; es gibt keine vom Benutzer reparierbaren Teile.

Ist das Gerät mit einer Spielekonsole kompatibel?

Ja, wenn die Konsole über einen optischen oder koaxialen Digitalaudioausgang verfügt. Stellen Sie sicher, dass die Konsole so konfiguriert ist, dass sie ein PCM 2-Kanal-Signal ausgibt (nicht Dolby/DTS).

Kann ich den Saturn MK3 nur als DAC verwenden?

Ja, drücken Sie die Taste CD/DAC auf der Fernbedienung, um in den DAC-Modus zu wechseln. Sie können dann den digitalen Eingang (USB, optisch oder koaxial) mit der INPUT-Taste auswählen.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie das Netzkabel und die Sicherung auf der Rückseite (Zugang über das FUSE-Fach). Stellen Sie sicher, dass die Netzspannung der angegebenen entspricht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG Saturn MK3 REGA

Eine Gebrauchsanleitung in Ihrer Sprache finden Sie auf www.rega.co.uk im Download-Bereich der Seite zu dem von Ihnen gewählten Produkt.

ANSCHLÜSSE AUF DER RÜCKSEITE

Eingänge - USB-Eingang 1 / Optischer Eingang 2 / Optischer Eingang 3 / Koaxialer Eingang 4 / Koaxialer Eingang 5

Ausgänge - DAC Optischer Digitalausgang / DAC Koaxialer Digitalausgang / DAC CD Analogausgang / CD Optischer Digitalausgang / CD Koaxialer Digitalausgang

IEC-Netzanschluss - Netzeingang / Sicherungszugang / Sicherung

Vergewissern Sie sich, dass die Betriebsspannung des Saturn (auf der Rückseite angegeben) mit der Stromversorgung vor Ort übereinstimmt. Stellen Sie den Saturn stets so auf, dass ausreichend Zugang zum Deckel besteht. Wenn dieser eingeschränkt ist, besteht die Gefahr, dass die CD beim Aufsetzen auf das Kugelfuttersystem beschädigt wird.

WICHTIG: Schalten Sie den Player stets aus, bevor Sie Kabel wechseln.

1. USB-Eingang 1 (Herunterladen des USB-Treibers erforderlich, siehe Seite 5)
2. Optischer Eingang 2
3. Optischer Eingang 3
4. Koaxialer Eingang 4
5. Koaxialer Eingang 5
6. DAC Optischer Digitalausgang
7. DAC Koaxialer Digitalausgang
8. DAC CD Analogausgang
9. CD Optischer Digitalausgang
10. CD Koaxialer Digitalausgang
11. Netzeingang
12. Sicherung

12 678 910 112 USB INPUT 1 OPTICAL INPUT 2 OPTICAL INPUT 3 CD-AX INPUT 4 DAC OPTICAL OUTPUT DAC CD-AX OUTPUT DAC/CD ANALOGUS OUTPUT CD OPTICAL OUTPUT CD CD-AX OUTPUT Rega SATURN POWER IN FUSE 5 BNDU AVOC VAC CD-AX INPUT 5 MOSKOSA MAX DE OLITAMIN MINIEN, MAX DE OLITAMIN OPTICAT BIL. MAX DE OLITAMIN, MAX DE OLITAMIN SAMS Power IN RAGI SENSAT: JAL. C Components: Tenske Tensk Eauabatoren Instruments: Max, Max/TSN

ANZEIGEN UND BEDIENELEMENTE AUF DER VORDERSEITE

Die grundlegenden Funktionen des CD-Players von Saturn lassen sich über die Tasten auf der Vorderseite steuern. Um das Gerät einzuschalten, drücken Sie die Taste, die sich auf der linken Seite des Geräts direkt über dem REGA-Logo befindet. Wenn das Gerät eingeschaltet ist, leuchtet das Rega-Logo ROT. Eine erweiterte Bedienung, wie MP3-Funktionalität und das Umschalten in den DAC-Modus, ist über die mitgelieferte Solaris-Fernbedienung möglich.

Play/Pause-Taste

Stop-Taste

Titel zurück überspringen

Titel vorwärts überspringen

1. Strom Ein
2. Anzeige
3. Rega-Logo (beleuchtet, wenn Gerät eingeschaltet)
4. Play/Pause-Taste
5. Stop-Taste
6. Titel zurück überspringen
7. Titel vorwärts überspringen

131 1000 15

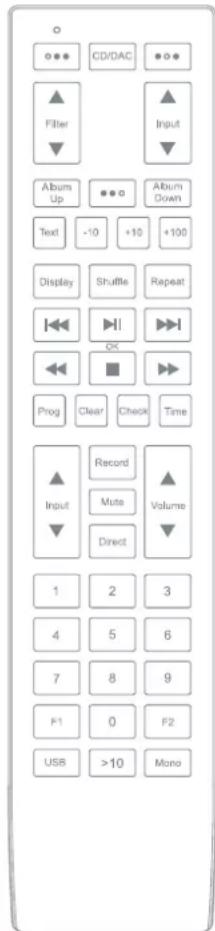

FERNBEDIENUNG

Die Solaris-Fernbedienung erlaubt die komplette Bedienung des Saturn CD/DAC-Players. Der obere Teil der Fernbedienung ist den DAC-Funktionen gewidmet. Die Taste mit der Aufschrift CD/DAC erlaubt es, zwischen den beiden verfügbaren Modi zu wechseln. Im DAC-Modus können Sie über die FILTER-Taste auch eine der Filteroptionen auswählen und den verwendeten Eingang bestimmen.

Neben allen üblichen CD-Bedienfunktionen regeln Sie auch die Verwendung von MP3- oder WMA-CD mit der Funktion Album-Auf/Ab. Mit den Tasten -10, +10 und >100 springen Sie durch mehrere Titel, je nachdem, wie viele Titel sich auf Ihrer CD befinden. Wenn eine MP3- oder WMA-Disc eingelegt ist, wird MP3 bzw. WMA angezeigt. Die CD-Textfunktion ist nur bei MP3-Discs verfügbar. Hinweis: Bei der Wiedergabe von MP3- und WMA-CDs sind maximal 999 Titel und 99 Alben möglich.

(Einschließlich Batterien - 2 x AAA-Alkaline)

RC-CODE: Phillips RC5 System Nummer 16 Audio-Vorverstärker.

ANDERE FUNKTIONEN DER CD-FERNBEDIENUNG

SHUFFLE - Um die Titel in einer zufälligen Reihenfolge abzuspielen, drücken Sie die SHUFFLE-Taste einmal: Es wird RANDOM angezeigt und die Titel werden in einer vom Player generierten Reihenfolge abgespielt. Um die Zufallswiedergabe abzubrechen, drücken Sie die SHUFFLE-Taste erneut. Die Wiedergabe wird in der ursprünglichen Reihenfolge der CD fortgesetzt, nachdem der aktuell gespielte Titel beendet ist.

REPEAT - Um eine CD zu wiederholen, drücken Sie REPEAT: Kurzzeitig erscheint REP ALL, dann wird REPEAT angezeigt. Um einen einzelnen Titel zu wiederholen, drücken Sie zweimal auf REPEAT: Kurzzeitig erscheint REP TRACK, dann wird REPEAT 1 angezeigt.

Um ein Album (MP3- oder WMA-Format) zu wiederholen, drücken Sie dreimal auf REPEAT: Kurzzeitig erscheint REP ALBUM, dann wird REPEAT angezeigt. Durch Drücken der REPEAT-Taste können Sie zwischen den verschiedenen Wiederholungsfunktionen wechseln.

REMAINING TRACK - Sie können die verbleibende Zeit des Titels, den Sie gerade hören, durch Drücken der Taste „Time“ überprüfen. Drücken Sie die Taste erneut, um zum normalen Zähler zurückzukehren.

Hinweis: Bitte geben Sie dem Player jedes Mal genügend Zeit, um die Informationen zu verarbeiten, wenn eine neue oder andere Funktion ausgewählt wird.

DISPLAY OFF - Durch Drücken der Taste Display auf der Fernbedienung schalten Sie die Anzeige aus. Drücken Sie die Taste erneut, um sie wieder einzuschalten.

ERSTELLEN EINES PROGRAMMS

Die Programmfunktion erlaubt es Ihnen, bis zu 99 Titel einer CD oder eines Albums in einer von Ihnen festgelegten Reihenfolge zu programmieren.

1. Drücken Sie PROGRAM auf der Fernbedienung, um Ihre neue Programmliste zu erstellen: Auf der Anzeige wird PROGRAM angezeigt.
2. Wenn die erste Programmposition erscheint, können Sie die gewünschte Titelnummer eingeben. Fahren Sie so fort, bis Ihr gewünschtes Wiedergabelistenprogramm vollständig ist.
3. Verwenden Sie die Tasten TRACK NEXT und TRACK PREVIOUS, um die Titelnummern einzugeben. Drücken Sie jedes Mal die OK-Taste (grün) zweimal, nachdem ein Titel ausgewählt wurde.
4. Wenn Sie eine falsche Titelnummer eingegeben haben, können Sie diese durch Drücken von CLEAR löschen. Dadurch wird die zuletzt eingegebene Position gelöscht. Drücken Sie erneut PROGRAM, um die Programmierung abzuschließen.

Drücken auf PLAY aktiviert nun Ihr Programm. Auf dem Display wird jetzt der erste Titel angezeigt, der in Ihr Programm eingegeben wurde. Wenn Sie PROGRAM erneut drücken, können Sie weitere Titel ab dem letzten Speicherplatz in Ihr Programm eingeben. Dies ist sowohl möglich, während der Saturn Ihr Programm abspielt als auch, wenn er gestoppt ist. Um Ihr Programm zu löschen, vergewissern Sie sich, dass der Saturn angehalten hat, und drücken Sie dann die Löschtaste.

Hinweis: Die Programmfunktion ist nicht bei MP3- und WMA-Dateien verfügbar.

CD/DAC Filter Album Up Text +10 +10 +100 Display Shuffle Repeat OK Prog Clear Check Time Record Mute Volume Direct 1 2 3 4 5 6 7 8 9 F1 0 F2 USB >10 Mono

ANSCHLUSSBEISPIELE

(1 x USB A-B / 2 x OPTICAL / 2 x KOAXIAL)

Auf dieser Seite finden Sie Vorschläge für die Anschlussmöglichkeiten. Bei so vielen Produkten, die eine Reihe von Optionen bieten, ist es wichtig, dass Sie in der Bedienungsanleitung des Produkts, das Sie verbinden möchten, nachsehen, welche Ausgangsverbindung und welche Einstellungen für einen einwandfreien Betrieb erforderlich sind.

Hinweis: Dieses Gerät kann nur Zweikanal-PCM-Digitalton verarbeiten. Dolby Digital 5.1/7.1 und ein DTS-Signal können nicht angeschlossen werden, da diese nicht erkannt werden. Wenn Sie eine DVD oder ein ähnliches Gerät anschließen möchten, vergewissern Sie sich, dass der Tonausgang Ihres Players auf Zweikanal-PCM eingestellt ist.

TV; PC/Mac/Laptop/Server Internet-Radio; CD/Blu-Ray/DVD-Player/Streamer; Spielekonsole; Satellit/Set-Top-Box

USB EINRICHTUNG UND ANSCHLÜSSE

Verbinden Sie ein USB-Kabel Typ A-B vom DAC USB mit einem USB-Ausgang an Ihrem PC.

WICHTIG: Bevor Sie die USB-Funktion des Saturn nutzen können, müssen Sie zunächst den Rega USB Windows-Treiber herunterladen und auf Ihrem PC installieren. Dieser Treiber kann von der Rega-Website heruntergeladen werden: www.rega.co.uk, dann zu Produkte, CD-Player und Saturn gehen. Folgen Sie den Anweisungen zur Installation. Nach der Installation ist der USB-Treiber einsatzbereit. Für MacOS ist der Treiber nicht erforderlich.

USB A - B Kabel (nicht mitgeliefert)

Es wird empfohlen, alle anderen Systemtöne, die vom PC über das Bedienfeld ausgegeben werden, abzuschalten. Bei manchen Systemen wird der DAC automatisch zur Standardeinstellung für Ihren PC, solange er verbunden ist. Sobald die Verbindung getrennt wird, sollte die vorherige Voreinstellung automatisch wiederhergestellt werden. Sollte dies nicht geschehen, können Sie das Gerät wie folgt manuell zurücksetzen:

Windows: Systemsteuerung > Hardware und Sound > Audiogeräte verwalten > Wählen Sie „Saturn“ aus der Liste.

MacOS: Systemeinstellungen > Tonausgabe > Wählen Sie „Saturn“.

DAC-FILTER-EINSTELLUNGEN

Diese Einstellungen sind eine Frage des persönlichen Geschmacks und bieten subtile Änderungen. Wir empfehlen, Filtereinstellung

1 zu verwenden und verschiedene Einstellungen mit unterschiedlichen Quellen und Abtastraten auszuprobieren. Jeder Filter kann über die FILTER-Taste auf der Solaris-Fernbedienung ausgewählt werden. Je höher die Abtastrate ist, desto stärker wirken sich die Filter aus.

Filtereinstellungen 1 - 5 (bei niedrigen Abtastraten 32/44, 1/48k)

1. Linearphasiger Halbbandfilter
2. Soft-Knee-Filter mit minimaler Phase
3. Halbbandfilter mit minimaler Phase
4. Linearphasiger Apodisationsfilter
5. Apodisationsfilter mit minimaler Phase

Filtereinstellungen 1 - 5 (bei mittleren und hohen Abtastraten 88,2/96 und 176,4/192k)

1. Linearphasiger Soft-Knee-Filter
2. Soft-Knee-Filter mit minimaler Phase
3. Linearphasiger Brickwall-Filter
4. Apodisationsfilter mit minimaler Phase
5. Linearphasiger Apodisationsfilter

LED-ANZEIGEN AUF DER RÜCKSEITE

Auf der Rückseite befinden sich drei LED.

POWER - Das USB-Gerät wird über den angeschlossenen Computer mit Strom versorgt. Diese LED leuchtet während der Verbindung, auch wenn der Saturn ausgeschaltet ist.

COMM - Der USB-Eingang ist aktiv und kommuniziert mit dem angeschlossenen Computer.

DATA - Zeigt an, dass Daten durch den USB-Eingang fließen. Diese LED leuchtet beispielsweise, wenn ein Titel mit einem Media-Player abgespielt wird oder ein Internet-Radiosender aktiv ist.

POWER COMM DATA

CONNETTIVITÀ PANNELLO POSTERIORE

AANSLUITINGEN ACHTERPANEEL

Ingangen - USB-ingang 1 / optische ingang 2 / optische ingang 3 / coax-ingang 4 / coax-ingang 5

Nummer overslaan achteruit

Nummer overslaan vooruit

Das Gerät von der Stromversorgung trennen und nur mit einem Mikrofasertuch reinigen (leicht angefeuchtet, falls erforderlich). Nehmen Sie keine Abdeckungen ab. Es sind keine Teile enthalten, die vom Benutzer gewartet werden müssen. Läuft das Gerät unregelmäßig oder entweicht Rauch oder ein Geruch, trennen Sie die Netzversorgung und bringen Sie die Anlage zu einem qualifizierten Service-Techniker.

GEWÄHRLEISTUNG

Sämtliche Rega-Produkte verfügen über eine lebenslange Garantie auf Fabrikationsfehler. Diese Garantie gilt nicht für normale Abnutzungserrscheinungen. Nicht autorisierte Änderungen oder ein Nichtbefolgen der empfohlenen Rega-Richtlinien können zum Verfall der Garantieleistung führen. Wenn Sie Ihrem Händler Waren zur Prüfung senden, muss die Original-Verpackung verwendet werden, damit die Garantieleistung gewährleistet bleibt. Transportschäden aufgrund von unsachgemäßer Verpackung könnten zum Erlöschem Ihrer Garantie führen. Eine Ersatzverpackung ist bei jedem Rega-Händler erhältlich. Ihre gesetzlichen Rechte werden nicht eingeschränkt.

SICHERHEITSANWEISUNGEN

Dieses Gerät weder in der Nähe von Flüssigkeiten verwenden, noch Feuchtigkeit aussetzen. Nicht in der Nähe von Hitzequellen, wie Heizkörpern, Lüftungsschlitzen, Öfen oder Kerzen verwenden. Sorgen Sie für eine geeignete Luftzufuhr rund um das Produkt, mindestens 10cm in alle Richtungen, und vermeiden Sie es, das Gerät auf weiche Oberflächen zu stellen, wie auf lange Teppiche oder Stoffe. Das Produktgehäuse nicht öffnen und keine Gegenstände mit Gewalt in die Öffnungen des Gerätes stecken. Das Gerät auf eine stabile ebene Oberfläche stellen, wo es nicht herunterfallen oder umkippen kann. Verwenden Sie das Gerät nur in gemäßigten Klimazonen zwischen 5°C (41°F) und 35°C (95°F). Das Verpackungsmaterial und kleine Bestandteile außerhalb der Reichweite von Kindern aufbewahren. Den Netzstecker ziehen, falls das Gerät über einen längeren Zeitraum nicht verwendet wird.
