Typ produktu	Subwoofer do zabudowy
Marka	Bose
Model	DesignMax DM10SSub
Wymiary (W x S x G)	502 mm x 316 mm x 323 mm
Masa netto (z kratką i uchwytem)	16,10 kg
Masa brutto	18,82 kg
Napięcie wejściowe	70 V / 100 V
Impedancja	8 Ω (250 W)
Moc (70 V)	20 W, 40 W, 80 W, 150 W
Moc (100 V)	40 W, 80 W, 150 W
Zastosowanie	Tylko do wnętrz, instalacja profesjonalna
Orientacja montażu	Pozioma lub pionowa
Materiał obudowy	Nieokreślony (prawdopodobnie metal/kompozyt)
Kratka	Demontowalna, logo z regulacją kierunku
Łączność	Odłączane złącze Euroblock
Dopuszczalny przekrój kabla	18 AWG (0,8 mm²) do 14 AWG (2,1 mm²)
Punkt mocowania zabezpieczającego	Gwintowany wkład M8 (śruba nie w zestawie)
Konserwacja i czyszczenie	Tylko sucha szmatka, bez środków chemicznych
Normy bezpieczeństwa	ANSI/UL 1480A-2016, IEC 60268-5
Gwarancja	Ograniczona gwarancja (patrz PRO.BOSE.COM)
Części zamienne i naprawialność	Powierzyć autoryzowanemu technikowi, brak napraw przez użytkownika

Często zadawane pytania - DesignMax DM10SSub BOSE

Jakie są wymiary Bose DesignMax DM10SSub?

Wymiary są następujące: wysokość 502 mm, szerokość 316 mm, głębokość 323 mm.

Jaka jest masa głośnika?

Masa netto z kratką i uchwytem wynosi 16,10 kg, masa brutto wynosi 18,82 kg.

Jakie są opcje mocy dla transformatora?

Przy 70 V: 20, 40, 80, 150 W. Przy 100 V: 40, 80, 150 W. Impedancja wynosi 8 Ω.

Czy mogę zainstalować głośnik na zewnątrz?

Nie, ten model jest przeznaczony wyłącznie do użytku wewnątrz. Nie wystawiaj go na działanie wody ani kondensacji.

Jak czyścić głośnik?

Używaj tylko suchej szmatki. Nie używaj mydła, detergentu, alkoholu ani innych środków chemicznych.

Jaki typ kabla użyć do podłączenia?

Używaj kabli o przekroju 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²). Zdejmij izolację na 6 mm.

Jak obrócić logo Bose?

Zdejmij kratkę (6 śrub), naciśnij przycisk z tyłu i obróć logo w żądanym kierunku. Załóż kratkę z powrotem.

Czy muszę zainstalować linkę bezpieczeństwa?

Niektóre lokalne przepisy tego wymagają. Użyj wkładu M8 z tyłu ze śrubą M8 (nie w zestawie) i odpowiednią linką bezpieczeństwa.

Czy mogę sam naprawić głośnik?

Nie, wszelkie naprawy muszą być przeprowadzane przez autoryzowanego technika. Skontaktuj się z Bose Professional lub autoryzowanym sprzedawcą.

Gdzie znaleźć deklarację zgodności?

Pełna deklaracja zgodności jest dostępna na stronie www.bose.com/compliance.

INSTRUKCJA OBSŁUGI DesignMax DM10SSub BOSE

Instrukcja montażu 37

安装指南 42

安装指南 47

設置ガイド....52

57 نليل التركيب

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.

Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, ze sprzedawcą bądź dystrybutorem w okolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie z instrukcjami.
5. Nie należy korzystać z tego urządzenia w pobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.
8. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).
9. Należy korzystać wyłącznie z dodatków i akcesoriów zalecanych przez producenta.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

• Wszystkie produkty Bose muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.
• Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę o odpowiednim spręcie i bezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną.
• Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).
• Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.
• Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub wskazanych przez firmę Bose jako odpowiednie do głośników DesignMax DM10S-SUB. Elementy mocujące głośnik do powierzchni montażowej nie są dołączone do zestawu. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie należy umieszczacół źródeł otwartego ognia, np. zapalonych świec.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Wspornik do montażu ściennego DesignMax DM10S-SUB jest przeznaczony wyłącznie do modelu DM10S-SUB.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.

Informacje prawne

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktui się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.

Importer — Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: [phone]

Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: [phone]

Bose and DesignMax są znakami towarowymi firmy Bose Corporation.

Siedziba główna firmy Bose Corporation: 1-877-230-5639

© 2019 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją.

Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

Klasyfikacja produktu:

Napięcie wejściowe: 70 V / 100 V

Impedancja: 8 Ω, 250 W

Prąd lub moc: (70 V): 20 W, 40 W, 80 W, 150 W, (100 V): 40 W, 80 W, 150 W

Zawartość opakowania

Dodatkowe dane techniczne można znaleźć w arkuszu danych technicznych DesignMax DM10S-SUB na stronie PRO.BOSE.COM.

Fizyczne
Wymiary produktu Wysokość: 502 mm (19,78 cala)
	Szerokość: 316 mm (12,45 cala)
	Głębokość: 323 mm (12,70 cala)
Waga netto — głośnik z osłoną i wspornikiem	16,10 kg (35,5 funta)
Waga przesyłki 18,82 kg (41,5 funta)

Ważne informacje dotyczące instalacji

Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Instalator jest zobowiązany zainstalować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi wiadzami.

Odpowiedzialność za bezpieczeństwo instalacji głośników spoczywa na instalatorze. Nieprawidłowe zamontowanie głośnika może spowodować uszkodzenie urządzenia, obrażenia ciała lub śmierć.

Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną.

Nie wolno montować produktu w pomieszczeniach, w których może występować skraplanie pary wodnej.

Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z woda (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łażniach parowych i lodowiskach).

Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.

Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).

Elementy mocujące głośnik do powierzchni montażowej nie są dołączone do zestawu. Przed zainstalowaniem głośnika należy skonsultować się ze specjalistą budowlanym w celu uzyskania informacji na temat odpowiednich elementów montażowych.

Nie montować na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.

Okablowanie głośnika

Grubość przewodu

Do montażu głośnika DesignMax DM10S-SUB należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²).

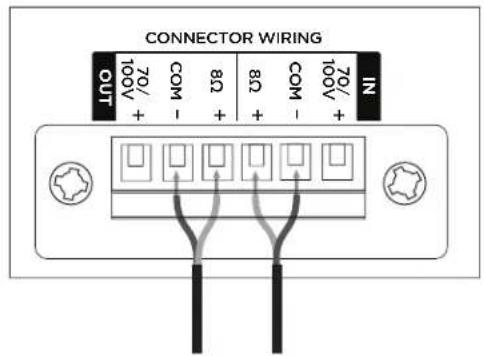

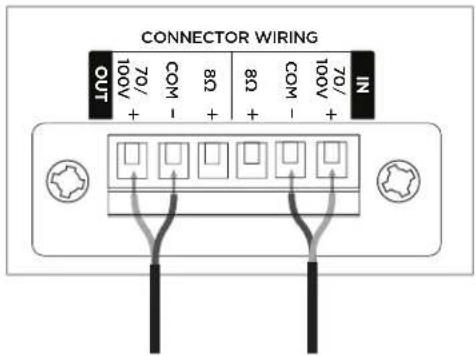

Schematy połączeń

Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.

Uwaga: głośnik nie jest przeznaczony do użytku ze sztywnym kanałem kablowym. Głośnik może być podłączany wyłącznie do elastycznego kanału kablowego lub okabłowania.

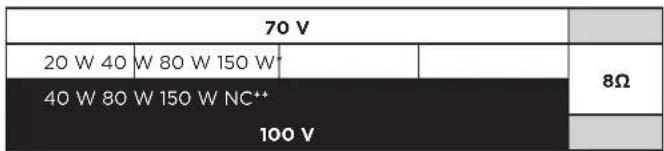

70 V / 100 V 8 Ω

Ustawienia głośnika

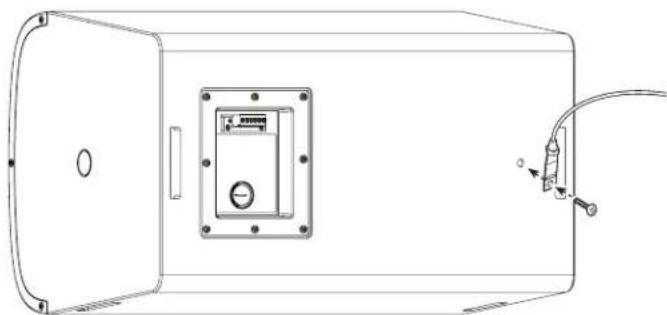

Korzystanie z kabla zabezpieczającego

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi.

Kabel bezpieczeństwa można przymocować do głośnika za pomocą wkładki gwintowanej znajdującej się z tyłu obudowy.

Wkładka jest przystosowana do wkrętów o rozmiarze M8 (brak w zestawie) o głębokości 15 milimetrów (0,59 cala).

** NC brak połączenia (nie używać)* Ustawienia fał

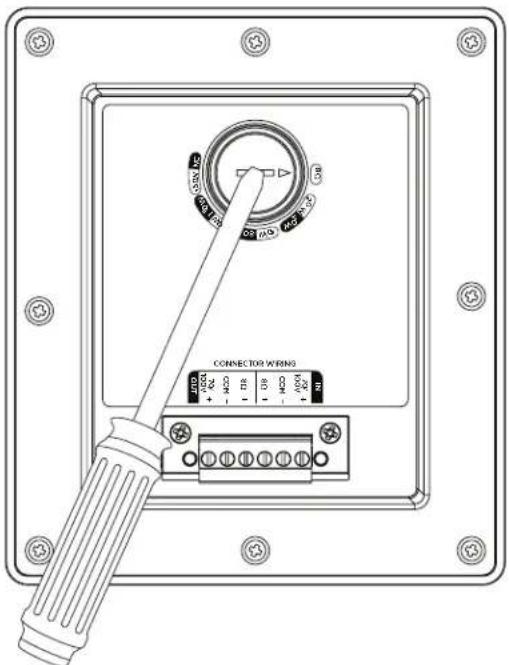

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.

Głośnik został wyposażony w dwie pary otworów, za pomocą których można przymocować go do wspornika. Otwory znajdują się z tyłu i z boku głośnika. Głośnik można zamontować na dwa sposoby: poziomo lub pionowo. Z tabeli po prawej stronie można wybrać żądaną opcję instalacji.

Uwaga: montaż w pobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów, np. w komercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub funkcjonalność głośnika.

		Orientacja głośnika
		Poziomo Pionowo
Ustawieniewspornika	Tyt
	Bok

Montaż wspornika

Uwaga: w miejscu montażu co najmniej jeden punkt mocowania wspornika montażowego musi być przymocowany do konstrukcji nośnej. Punkty mocowania, które nie są przymocowane do konstrukcji nośnej, muszą zostać zabezpieczone przy użyciu odpowiednich śrub i nakrętek do montażu. Wybrane mocowania muszą być zgodne ze wszystkimi lokalnymi przepisami budowlianymi.

Uwaga: wybrać odpowiednie mocowania, które utrzymają masę głośnika (16,10 kg).

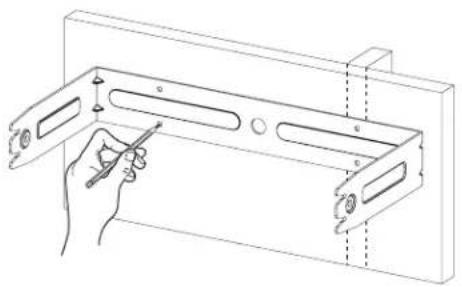

1. Zaznaczyć otwory do wywiercenia.
2. Wywiercić w ścianie cztery otwory (o wielkości odpowiedniej do zamocowania).
3. Przymocować wspornik do ściany za pomocą czterech śrub (brak w zestawie). Uwaga: użyć wkrętów o rozmiarze M6 lub ¼ cala.

1 2 3

Podłączanie okablowania do złącza

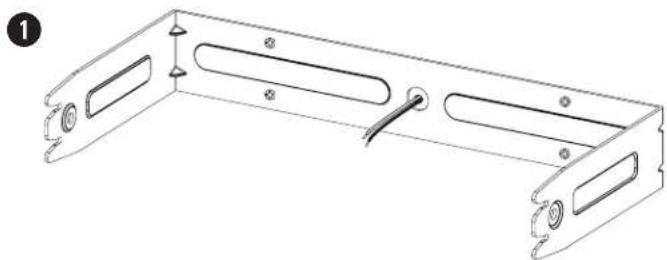

1. Poprowadzić przewody przez środkowy otwór wspornika.
2. Wymontować złącze z głośnika.
3. Podłączyć przewody do złącza. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 39.

OSTRZEŻENIE: nieprzestrzeganie poniższych instrukcji może skutkować nieprawidłowym zamontowaniem głośnika i jego upadkiem.

Uwaga: do instalacji wymagany jest klucz imbusowy 6 mm.

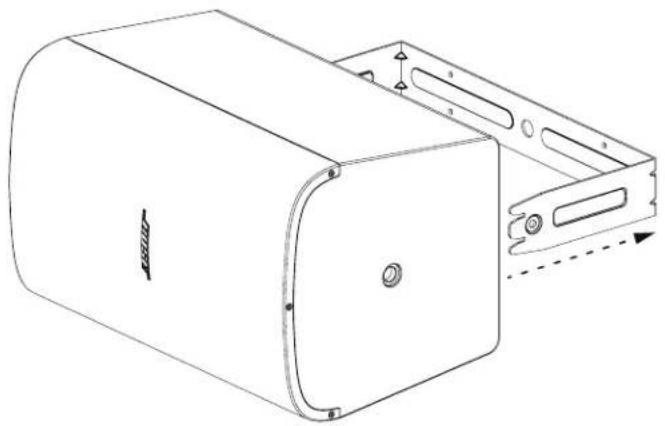

1. Przytwierdzić głośnik do wspornika, wsuwając ramiona wspornika do otworów z tyłu lub z boku głośnika, w zależności od wybranej pozycji montażowej (patrz Opcje montażu na stronie 40).
2. Umieścić wkręty o rozmiarze M8 (dołączone do zestawu) w otworach po obu stronach głośnika.
3. Dokręcić wkręty za pomocą klucza imbusowego, aby przymocować głośnik do wspornika.
4. Umieścić po jednej gumowej nasadce w otworach po obu stronach głośnika.

1

Można obrócić logo Bose, aby dopasować je do orientacji głośnika. Aby to zrobić, należy zdjąć kratkę, odkręcając trzy wkręty po obu jej stronach.

Jedną ręką nacisnąć przycisk z tyłu kratki. Obrócić logo drugą ręką. Logo można obracać w prawo lub w lewo.

Po obróceniu loga do pożądanej pozycji ponownie założyć kratkę, przytwierdzając ją za pomocą sześciu wkrętów.

Uwaga: nie dociskać przycisku do środka, jeśli logo ma pozostać zamontowane.

Informacje dotyczące bezpieczeństwa i zgodności

Głośnik Bose DesignMax DM10S-SUB przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami:

Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego

Do zastosowań ogólnych - kategoria UL UEAY, numer pliku S 5591, numer kontrolny 3N89

Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3 zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640

Głośnik DesignMax DM10S-SUB został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów łączonych:

testy zgodne z normą IEC60268-5, 2007.
