製品タイプ	埋め込み型サブウーファー
ブランド	Bose
モデル	DesignMax DM10SSub
寸法 (高さ x 幅 x 奥行き)	502 mm x 316 mm x 323 mm
正味重量 (グリルとブラケット含む)	16,10 kg
総重量	18,82 kg
入力電圧	70 V / 100 V
インピーダンス	8 Ω (250 W)
出力 (70 V)	20 W, 40 W, 80 W, 150 W
出力 (100 V)	40 W, 80 W, 150 W
使用用途	屋内専用、プロフェッショナル設置
設置方向	水平または垂直
筐体素材	未指定 (おそらく金属/複合材料)
グリル	取り外し可能、ロゴ回転可能
接続	取り外し可能なユーロブロックコネクタ
対応ケーブルサイズ	18 AWG (0,8 mm²) ~ 14 AWG (2,1 mm²)
安全固定ポイント	M8ネジインサート (ネジは付属しません)
お手入れと清掃	乾いた布のみ、化学薬品は使用しないでください
安全規格	ANSI/UL 1480A-2016, CEI 60268-5
保証	限定保証 (PRO.BOSE.COM 参照)
部品と修理可能性	認定技術者に委託、ユーザーによる修理は禁止

よくある質問 - DesignMax DM10SSub BOSE

Bose DesignMax DM10SSubの寸法は？

寸法は以下の通りです：高さ502 mm、幅316 mm、奥行き323 mm。

スピーカーの重量は？

グリルとブラケットを含む正味重量は16,10 kg、総重量は18,82 kgです。

トランスの出力オプションは？

70 Vの場合：20, 40, 80, 150 W。100 Vの場合：40, 80, 150 W。インピーダンスは8 Ωです。

スピーカーを屋外に設置できますか？

いいえ、このモデルは屋内専用です。水や結露にさらさないでください。

スピーカーの掃除方法は？

乾いた布のみを使用してください。石鹸、洗剤、アルコール、その他の化学薬品は使用しないでください。

接続にはどのようなケーブルを使用すればよいですか？

18 AWG (0,8 mm²) から 14 AWG (2,1 mm²) のケーブルを使用してください。被覆を6 mm剥いてください。

Boseロゴの向きを変えるには？

グリルを取り外し（6本のネジ）、背面のボタンを押してロゴを希望の向きに回します。グリルを元に戻します。

安全ケーブルを取り付ける必要がありますか？

現地の規定によっては必要です。背面のM8インサートにM8ネジ（付属しません）と適切な安全ケーブルを使用してください。

自分でスピーカーを修理できますか？

いいえ、すべての修理は認定技術者が行う必要があります。Bose Professionalまたは認定販売店に連絡してください。

適合宣言書はどこにありますか？

完全な適合宣言書は www.bose.com/compliance で入手できます。

使用説明書 DesignMax DM10SSub BOSE

电流或功率：(70V)：20W、40W、80W、150W；(100V)：40W、80W、150W

规范信息

電流或功率：(70V) 20W、40W、80W、150W；(100V) 40W、80W、150W

法規資訊

設備名稱:揚聲器型號:					829380
	限制物質及其化學符號
裝置	鉛(Pb)	汞(Hg)	銅(Cd)	六價鉻(Cr+6)	多溴化聯苯(PBB)	多溴聯苯醚(PBDE)
印刷電路板-○	○○○	○
金屬零件-○○	○○○
塑膠零件○	○○	○○○
揚聲器	-○	○○○	○
連接線	-○	○○○	○
備註1:「○」表示限制物質的濃度百分比含量未超過參考值。備註2:「-」表示限制物質屬於豁免項目範圍。

安全上の留意項目および使用方法をよく読み、いつでも参照できるように保管してください。

本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般的な固定設置システムにおける本製品を対象に、基本的な設置と安全上のガイドラインを施工業者様に提供します。設置する前に、本書とすべての安全に関する警告をお読みください。

ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセンター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビューターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーまたはディストリビューターを検索するには、PRO.BOSE.COMにアクセスしてください。

1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. この製品を水の近くで使用しないでください。
6. 清掃の際は乾いた布を使用してください。
7. 通気孔は塞がないでください。製造元の指示に従って設置してください。
8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置 (アンプを含む)の近くには設置しないでください。
9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用ください。

警告／注意

この製品には磁性材料が含まれています。体内に埋め込まれている医療機器への影響については、医師にご相談ください。

• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびそのマウントシステムを設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等への損傷の原因となる可能性があります。適用する設置方法の信頼性を評価することは、施工業者の責任です。適切な部品および安全な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの設置を行うことができます。
• 結露や水に晒される場所に本体を設置しないでください。
• この製品は屋内の水を使用するエリア 屋内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど)での設置または使用を意図していません。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠れている場合は、本製品を設置しないでください。ブラケットの取り付け方法がわからない場合は、専門業者に作業を依頼してください。ブラケットを取り付ける際は、建築関連法規に従ってください。
• DesignMax DMIOS-SUBには、本体付属またはポーズ指定の取り付け部品およびアクセサリーのみをご使用ください。本スピーカーを取り付け面に固定するための器具は付属していません。使用可能なアクセサリーの詳細については、PRO.BOSE.COMに用意されている、本製品のテクニカルデータシートを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくなどの火気を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• DesignMax DM10S-SUBに付属している壁面取り付けブラケットは、モデルDM10S-SUB専用です。
• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可能性がある場所で使用しないでください。

仕様:

入力電圧: 70V/100V

インピーダンス: 8 Ω、250 W

電流またはパワー: (0V): 20W、40W、80W、150W、100V): 40W、80W、150W

規制に関する情報

製造日: シリアル番号の8桁目の数字は製造年を表します。「」は2007年または2017年です。

BoseおよびDesignMaxは、Bose Corporationの商標です。

©2019 Bose Corporation. 本書のいかなる部分も、書面による事前の許可のない複写、変更、配布、その他の使用は許可されません。

保証情報

保証の内容および条件につきましては、付属の保証書をご覧ください。 保証の詳細については、PRO.BOSE.COMをご覧ください。

パッケージ内容

詳細な仕様は、PRO.BOSE.COMに用意されている、DesignMax DM10S-SUBのテクニカルデータシートを参照してください。

物理的仕様
製品寸法	高さ: 502 mm
	幅: 316 mm
	奥行き: 323 mm
質量 グリルおよびブラケット装着時のスピーカー)	約16.10 kg
梱包質量	約18.82 kg

設置に関する重要な情報

この製品は屋内専用です。

各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびそのマウントシステムを設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。

スピーカー設置時の安全確保は、施工業者の責任で実施してください。スピーカーの設置が不適切だった場合、損傷、人身への傷害、死亡事故等の原因となるおそれがあります。

結露や水に晒される場所に本体を設置しないでください。

結露の可能性がある場所に製品を設置しないでください。

この製品は屋内の水を使用するエリア 屋内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなどでの設置または使用を意図していません。

通気孔は塞がないでください。製造元の指示に従って設置してください。

ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置アンプを含む)の近くには設置しないでください。

本スピーカーを取り付け面に固定するための器具は付属していません。スピーカーを設置する前に、適切な取り付け器具について建築の専門業者に相談してください。

設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危険物が隠れている場合は、本製品を設置しないでください。ブラケットの取り付け方法がわからない場合は、専門業者に作業を依頼してください。ブラケットを取り付ける際は、建築関連法規に従ってください。

スピーカーの配線

ケーブルゲージ

DesignMax DM10S-SUBで使用できるケーブル径は、18 AWG (0.8 mm²)～14 AWG (2.1 mm²)のみです。

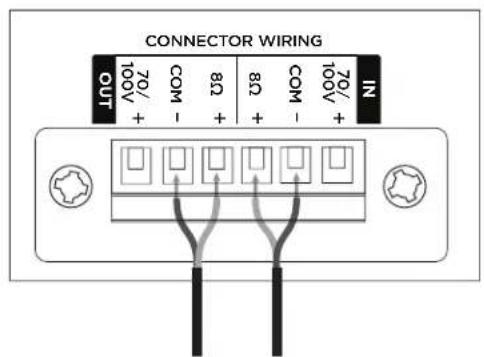

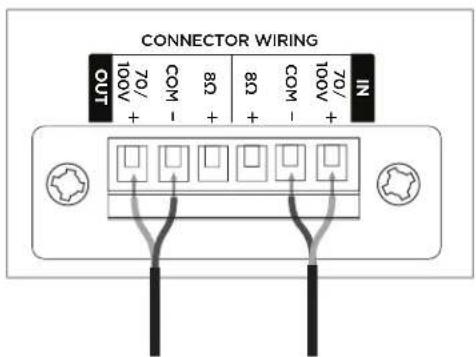

接続図

裸線を長さ6 mm (4インチ)露出して端子に接続します。

注: 本スピーカーは、固定導管の使用には対応しておらず、フレキシブル導管またはケーブル接続のみに適しています。

70V/100V 8 Ω

スピーカーの設定

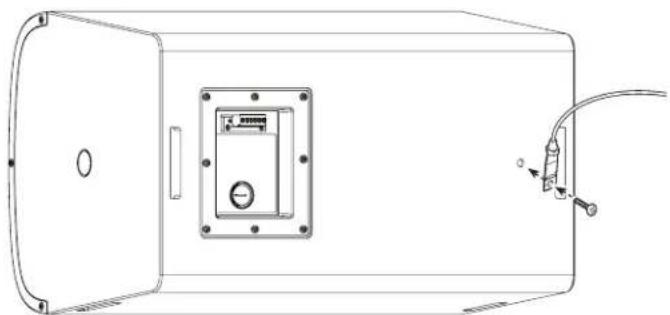

安全ケーブルの使用

お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固定に二次的な方法も用いることが法令により義務づけられている場合があります。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択してください。

本スピーカーに安全ケーブルを取り付けるときは、筐体の背面にあるネジ穴を使用してください。

ネジ穴はM8×15 mmのサイズです ネジは付属しません)。

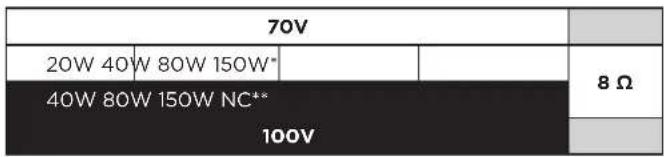

*工場出荷時設定
**NC: 未接続 使用しない)

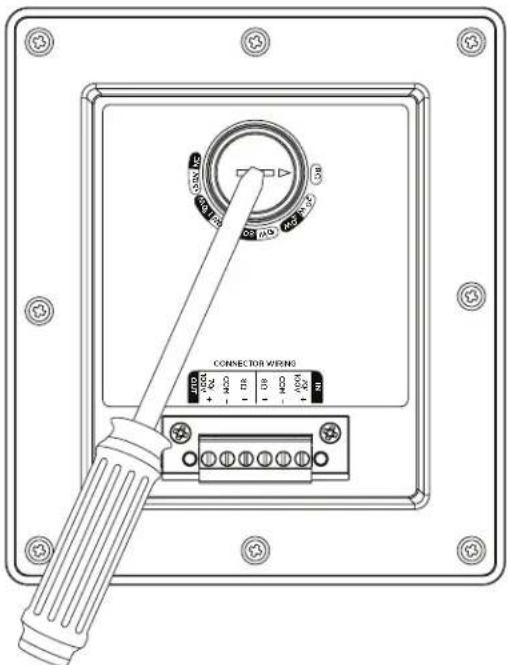

トランスフォーマータップの設定

回転させて頂ップを設定します。マイナスドライバーを使用します。

スピーカーと取り付けブラケットを固定するスロット（2）が本体の背面と側面にそれぞれ用意されています。スピーカーの向きは横向きと縦向きの両方向に対応します。右の表を参考に、最適な設置オプションを決めてください。

注: スピーカーは、食用油に直接晒される可能性がある加熱調理スペース 商業店舗の厨房などの近くに設置すると、性能や機能が低下するおそれがあります。

		スピーカーの向き
		水平 垂直
ブラケットの位置	背面
	側面

ブラケットを取り付ける

注: 取り付け位置を決める際、取り付けブラケットの取り付けポイントの1箇所以上を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっかり固定されない場合、取り付ける際に適切な器具を使用して固定してください。各地域の建築基準と要件すべてに適合する留め具を選択してください。

注: スピーカーの重量 (6.10 kg) を支えるのに適した留め具を選択してください。

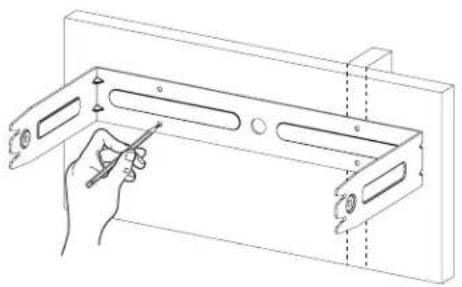

1. 穴を空ける位置に印を付けます。
2. 壁に穴を4つ 使用する留め具の大きさ)開けます。
3. ネジを4つ 付属していません)使い、ブラケットを壁に固定します。 注: M6または¼インチサイズのネジを使います。

1 2 3

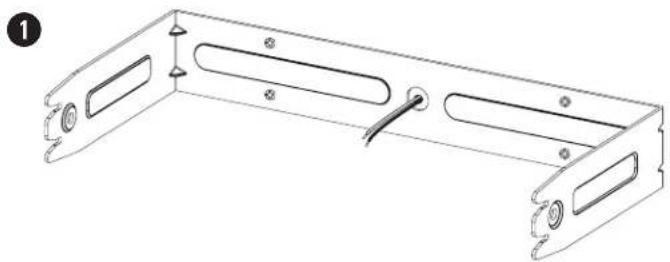

1. ケーブルは、ブラケットの中央の穴を通します。
2. スピーカーからコネクターを外します。
3. コネクターを配線します。配線について詳しくは、スピーカーの配線」\$4ページ)を参照してください。

警告: 下記の手順に従わない場合、設置が不安定になり、落下事故の原因となる可能性があります。

注: 設置には、6 mm六角レンチが必要です。

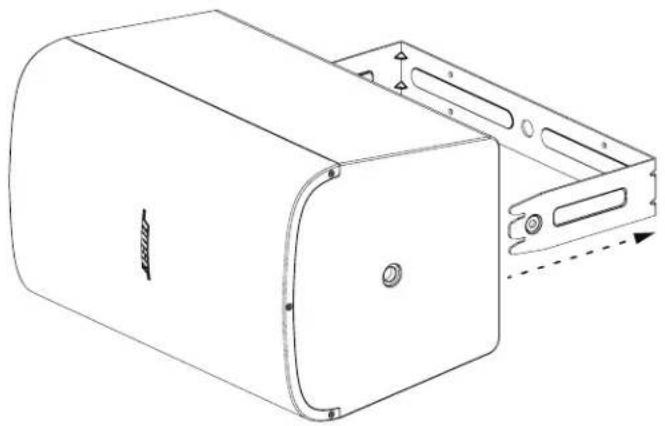

1. ブラケットのアームをスピーカーの背面や側面にあるスロットに差し込んで、スピーカーにブラケットを取り付けます 設置の向きについて詳しくは、55ページの設置オプションをご覧ください。
2. 付属のM8ネジをスピーカーのネジ穴に差し込みます。
3. 六角レンチでネジを締めて、スピーカーとブラケットを固定します。
4. ゴムキャップをスピーカーのネジの穴に挿入します。

1

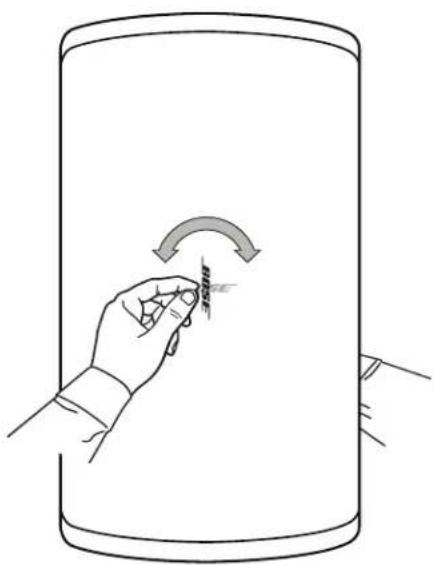

Boseロゴは、回転させてスピーカーの向きに合わせることができます。グリル両側の3つのネジを外して、グリルを取り外してからロゴを回転させます。

片方の手で、グリル背面にあるボタンを押します。もう一方の手で、ロゴを回します。ロゴは時計回りと反時計回りの両方に回ります。

任意の位置にロゴを回転させたら、グリルを再度取り付けてネジで固定してください。

注: ロゴを外すとき以外は、ボタンを内側向きに押し込まないようにしてください。

Bose DesignMax DM10S-SUBは幅広いテストに合格しており、次の仕様と用途に準拠しています。

ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠

一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89

NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応

DesignMax DM10S-SUBは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。

IEC60268-5準拠試験を実施、2007年
