DesignMax DM10SSub - Luidsprekers BOSE - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw subwoofer
Merk	Bose
Model	DesignMax DM10SSub
Afmetingen (H x B x D)	502 mm x 316 mm x 323 mm
Netto gewicht (met rooster en beugel)	16,10 kg
Brutogewicht	18,82 kg
Ingangsspanning	70 V / 100 V
Impedantie	8 Ω (250 W)
Vermogen (70 V)	20 W, 40 W, 80 W, 150 W
Vermogen (100 V)	40 W, 80 W, 150 W
Gebruik	Alleen binnen, professionele installatie
Installatieoriëntatie	Horizontaal of verticaal
Behuizingsmateriaal	Niet gespecificeerd (waarschijnlijk metaal/composiet)
Rooster	Verwijderbaar, logo draaibaar
Connectiviteit	Afneembare Euroblock-connector
Toegestane kabeldoorsnede	18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²)
Veiligheidsbevestigingspunt	Schroefdraadinzet M8 (schroef niet meegeleverd)
Onderhoud en reiniging	Alleen droge doek, geen chemicaliën
Veiligheidsnormen	ANSI/UL 1480A-2016, IEC 60268-5
Garantie	Beperkte garantie (zie PRO.BOSE.COM)
Reserveonderdelen en repareerbaarheid	Overlaten aan een erkende technicus, geen reparatie door gebruiker

Veelgestelde vragen - DesignMax DM10SSub BOSE

Wat zijn de afmetingen van de Bose DesignMax DM10SSub?

De afmetingen zijn: hoogte 502 mm, breedte 316 mm, diepte 323 mm.

Wat is het gewicht van de luidspreker?

Het nettogewicht met rooster en beugel is 16,10 kg, het brutogewicht is 18,82 kg.

Wat zijn de vermogensopties voor de transformator?

Bij 70 V: 20, 40, 80, 150 W. Bij 100 V: 40, 80, 150 W. De impedantie is 8 Ω.

Kan ik de luidspreker buiten installeren?

Nee, dit model is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan water of condensatie.

Hoe maak ik de luidspreker schoon?

Gebruik alleen een droge doek. Gebruik geen zeep, wasmiddel, alcohol of andere chemicaliën.

Welk type kabel gebruiken voor de aansluiting?

Gebruik kabels met doorsnede 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²). Strip 6 mm draad.

Hoe het Bose-logo draaien?

Verwijder het rooster (6 schroeven), druk op de knop aan de achterkant en draai het logo in de gewenste richting. Plaats het rooster terug.

Moet ik een veiligheidskabel installeren?

Sommige lokale voorschriften vereisen dit. Gebruik de M8-inzet aan de achterzijde met een M8-schroef (niet meegeleverd) en een geschikte veiligheidskabel.

Kan ik de luidspreker zelf repareren?

Nee, alle reparaties moeten worden uitgevoerd door een erkende technicus. Neem contact op met Bose Professional of een erkende dealer.

Waar vind ik de conformiteitsverklaring?

De volledige conformiteitsverklaring is beschikbaar op www.bose.com/compliance.

GEBRUIKSAANWIJZING DesignMax DM10SSub BOSE

Installatiehandleiding 27

Monteringsveiledning....32

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs!

Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de DesignMax DMIOS-SUB loudspeakers. De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• De DesignMax DM10S-SUB-bevestigingsbeugel voor de wand is uitsluitend bestemd voor gebruik met de DM10S-SUB.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neernt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. '7' is 2007 of 2017.

Bose en DesignMax zijn handelsmerken van Bose Corporation.

Hoofdkantoor Bose Corporation: 1877 230 5639

©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga naar PRO.BOSE.COM voor garantie-informatie.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 250 W

Stroomsterkte: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

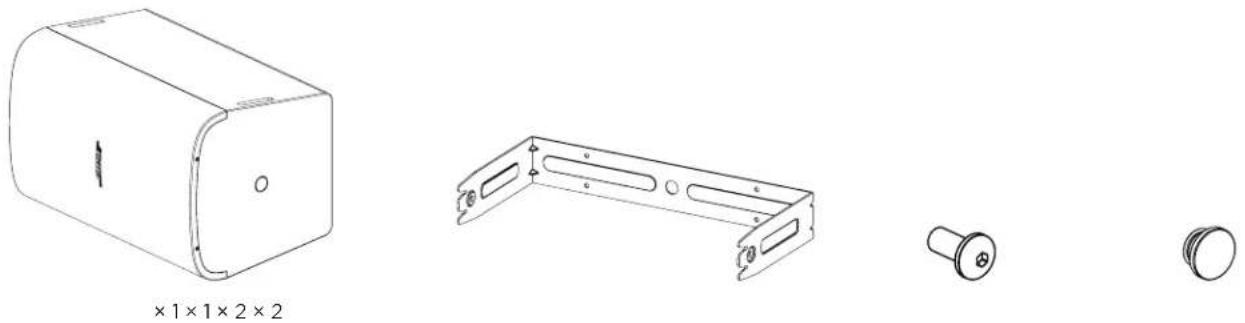

Inhoud van de doos

×1×1×2×2

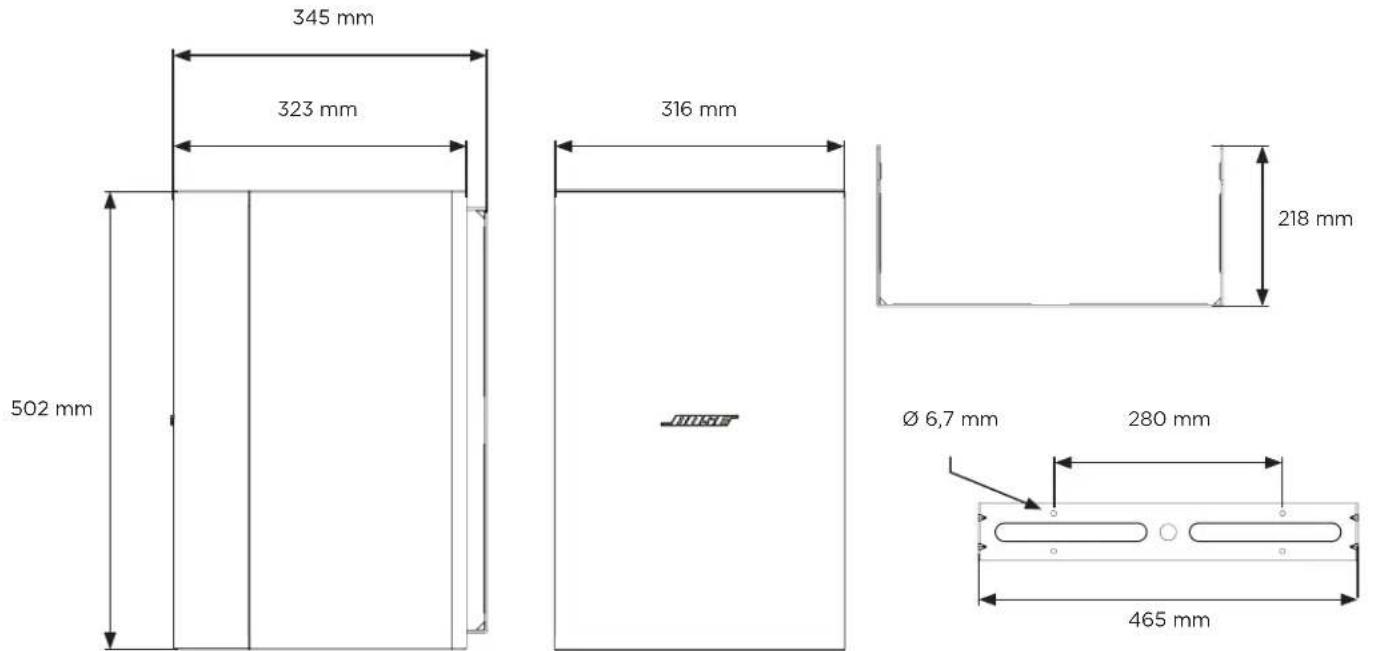

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM10S-SUB op PRO.BOSE.COM.

Fysiek
Afmetingen van het product Hoogte: 502 mm
	Breedte: 316 mm
	Diepte: 323 mm
Nettogewicht, luidspreker met grille en beugel	16,10 kg
Verzendgewicht 18,82 kg

Belangrijke installatie-informatie

Dit product is alleen bestemd voor binnengebruik.
Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
Het is de verantwoordelijkheid van de installateur om de luidspreker veilig te installeren. Onjuiste installatie van de luidspreker kan leiden tot schade, letsel of een dodelijk ongeval.
Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
Monteer het product niet op locaties waar condensatie kan optreden.
Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg een professional inzake het gebruik van de juiste montagematerialen voordat u de luidspreker installeert.
Bevestig niet aan oppervlakken die niet stevig zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

De luidspreker bekabelen

Bekabelingsdiameter

De DesignMax DM10S-SUB loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²).

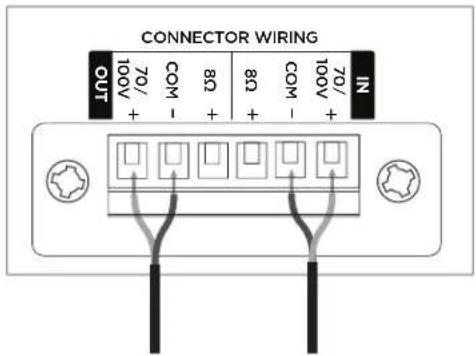

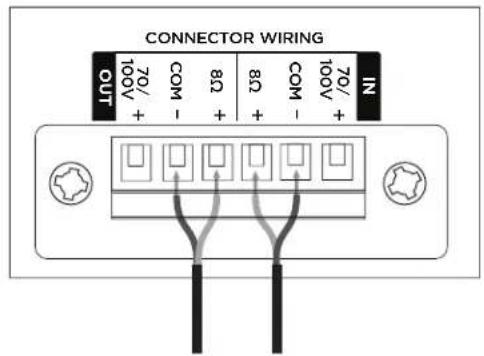

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

Opmerking: De luidspreker is niet getest voor gebruik met een rigide geleider. De luidspreker is alleen geschikt voor gebruik met een flexibele geleider of een kabel.

70 V/100 V 8 Ω

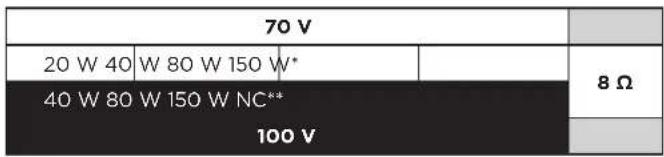

Luidsprekerinstellingen

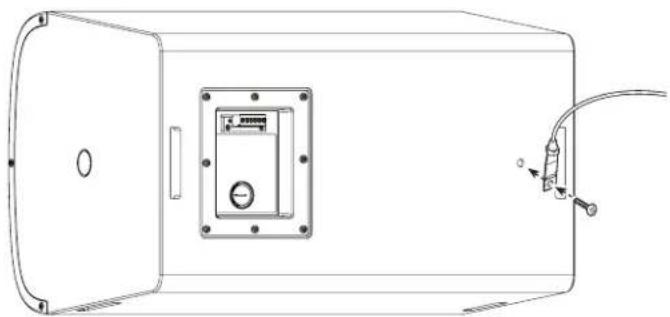

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Er kan een veiligheidskabel aan de luidspreker worden bevestigd met behulp van de schroefdraad op de achterkant van de behuizing.

De opening is geschikt voor een M8-schroef (niet meegeleverd) met een lengte van 15 millimeter.

* Fabrieksinstelling
** NC: No Connection (geen
aansluiting; niet gebruiken)

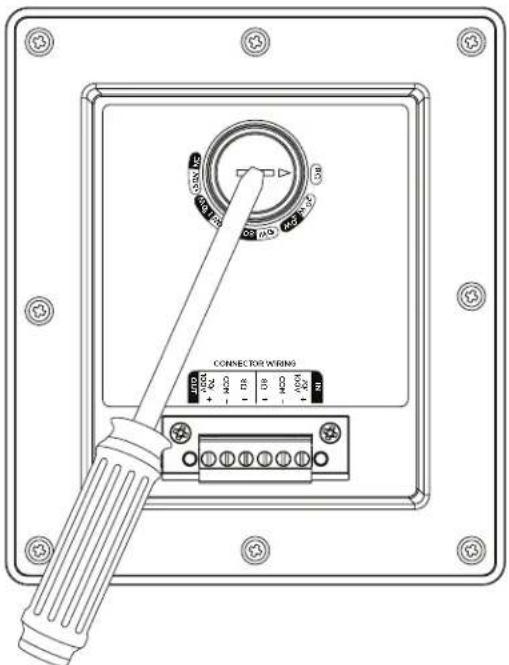

Transformerinstelling

Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

Op de achterkant en zijkant van de luidspreker zitten twee paar sleuven voor bevestiging van de luidspreker aan de beugel. De luidspreker kan op twee manieren worden gemonteerd: horizontaal en verticaal. Raadpleeg de tabel rechts voor de luidsprekeroriëntatie die het meest geschikt is voor uw installatie.

Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.

		Luidsprekeroriëntatie
		Horizontaal Verticaal
Beugel-oriën-tatie	Achter-kant	[ST4WH]	stig\nluur	Bevestig\naan muur
	Zijkant			Bevestig\naan muur

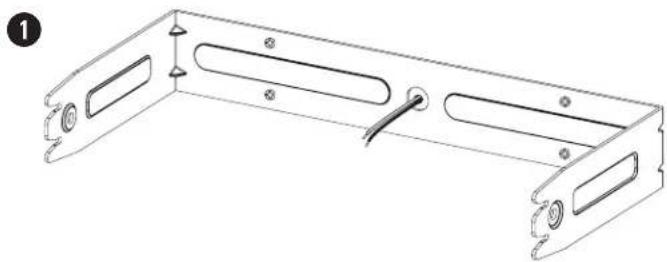

De beugel bevestigen

Opmerking: Ten minste één van de bevestigingspunten van de muurbeugel moet aan een dragende structuur worden bevestigd. Bij bevestigingspunten die niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt. Kies bevestigingsmaterialen die aan de lokale bouwvoorschriften en -vereisten voldoen.

Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker kunnen dragen (16,10 kg).

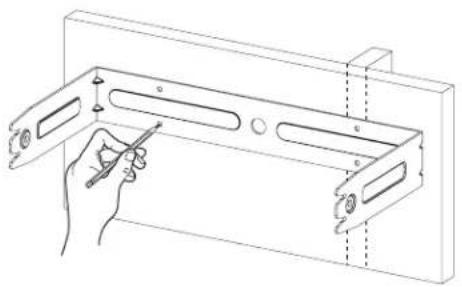

1. Teken de boorgaten af.
2. Boor vier gaten (met een bij de schroeven passende diameter) in de muur.
3. Bevestig de beugel aan de muur met vier schroeven (niet meegeleverd). Opmerking: Gebruik M6-schroeven of schroeven van ¼".

1 2 3

1. Haal de kabels door de middelste opening van de beugel.
2. Verwijder de connector uit de luidspreker.
3. Bekabel de connector. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 29.

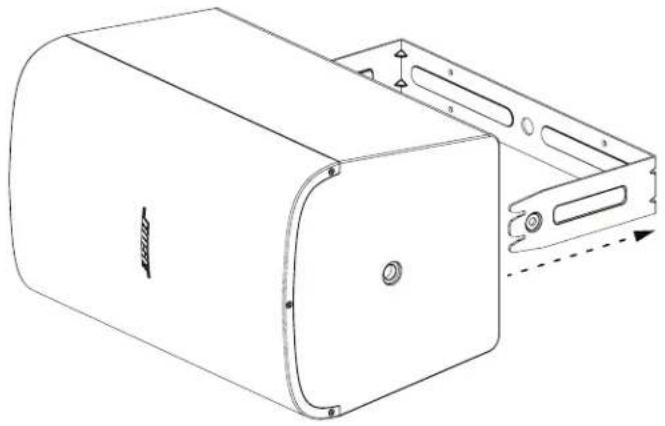

De luidspreker installeren

WAARSCHUWING: Het niet volgen van deze stappen kan resulteren in een onveilige bevestiging en kan een risico op vallen veroorzaken.

Opmerking: Voor juiste installatie is een inbussleutel van 6 millimeter vereist.

1. Bevestig de luidspreker aan de beugel door de zijarmen van de beugel in de gleuven in de luidspreker te plaatsen. Afhankelijk van de gewenste luidsprekeroriëntatie zijn dit de sleuven aan de achterkant of de zijkant (zie Installatieopties op pagina 30).
2. Plaats in beide zijkanten van de luidspreker een van de meegeleverde M8-schroeven.
3. Draai de schroeven vast met de inbussleutel om de luidspreker aan de beugel te bevestigen.
4. Druk aan beide zijkanten een rubberen dopje in het bevestigingspunt.

1

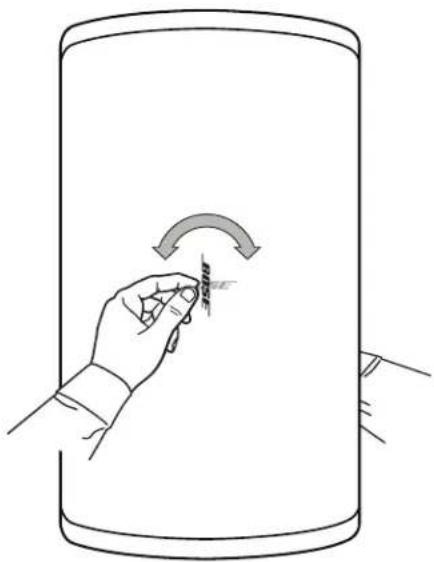

Het Bose-logo kan worden gedraaid afhankelijk van de luidsprekeroriëntatie. Om het logo te draaien, moet eerst de grille worden verwijderd door de drie schroeven aan beide zijden van de grille los te draaien.

Druk met één hand op de knop op de achterkant van de grille. Draai het logo met de andere hand. Het logo kan links- of rechtsom worden gedraaid.

Wanneer u het logo hebt gedraaid, plaatst u de grille weer terug en bevestigt u deze met de zes schroeven.

Opmerking: Knijp de knop niet in tenzij u het logo wilt verwijderen.

Veiligheid en naleving van regelgeving

De Bose DesignMax DM10S-SUB loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640

De DesignMax DM10S-SUB loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen:

Getest volgens IEC60268-5, 2007
