Tipo de producto	Subwoofer empotrable
Marca	Bose
Modelo	DesignMax DM10SSub
Dimensiones (Al x An x Pr)	502 mm x 316 mm x 323 mm
Peso neto (con rejilla y soporte)	16,10 kg
Peso bruto	18,82 kg
Tensión de entrada	70 V / 100 V
Impedancia	8 Ω (250 W)
Potencia (70 V)	20 W, 40 W, 80 W, 150 W
Potencia (100 V)	40 W, 80 W, 150 W
Uso	Solo interior, instalación profesional
Orientación de instalación	Horizontal o vertical
Material de la carcasa	No especificado (probablemente metal/compuesto)
Rejilla	Desmontable, logotipo orientable
Conectividad	Conector Euroblock extraíble
Sección de cable permitida	18 AWG (0,8 mm²) a 14 AWG (2,1 mm²)
Punto de fijación de seguridad	Insert roscado M8 (tornillo no incluido)
Mantenimiento y limpieza	Paño seco únicamente, sin productos químicos
Normas de seguridad	ANSI/UL 1480A-2016, IEC 60268-5
Garantía	Garantía limitada (consulte PRO.BOSE.COM)
Piezas de repuesto y reparabilidad	Confiar a un técnico autorizado, no reparar por el usuario

Preguntas frecuentes - DesignMax DM10SSub BOSE

¿Cuáles son las dimensiones del Bose DesignMax DM10SSub?

Las dimensiones son las siguientes: altura 502 mm, ancho 316 mm, profundidad 323 mm.

¿Cuál es el peso del altavoz?

El peso neto con rejilla y soporte es de 16,10 kg, el peso bruto es de 18,82 kg.

¿Cuáles son las opciones de potencia para el transformador?

En 70 V: 20, 40, 80, 150 W. En 100 V: 40, 80, 150 W. La impedancia es de 8 Ω.

¿Puedo instalar el altavoz en exteriores?

No, este modelo está diseñado solo para uso en interiores. No lo exponga al agua ni a la condensación.

¿Cómo limpiar el altavoz?

Utilice únicamente un paño seco. No use jabón, detergente, alcohol u otros productos químicos.

¿Qué tipo de cable usar para la conexión?

Use cables de sección 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Pele 6 mm de cable.

¿Cómo orientar el logotipo de Bose?

Retire la rejilla (6 tornillos), presione el botón en la parte posterior y gire el logotipo en la dirección deseada. Vuelva a colocar la rejilla.

¿Debo instalar un cable de seguridad?

Algunos códigos locales lo exigen. Use el inserto M8 en la parte posterior con un tornillo M8 (no incluido) y un cable de seguridad adecuado.

¿Puedo reparar el altavoz yo mismo?

No, toda reparación debe ser realizada por un técnico autorizado. Contacte a Bose Professional o a un distribuidor autorizado.

¿Dónde encontrar la declaración de conformidad?

La declaración de conformidad completa está disponible en www.bose.com/compliance.

MANUAL DE USUARIO DesignMax DM10SSub BOSE

Guía de instalación ..... 7

Lea y conserve todas las instrucciones de uso y seguridad.

Este producto está diseñado para ser instalado únicamente por instaladores profesionales.

Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de comenzar la instalación.

No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo solamente con un paño seco.
7. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
8. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. Utilice solamente los accesorios especificados por el fabricante.

ADVERTENCIAS/PRECAUCIONES

Este producto contiene materiales magnéticos. Consulte con su médico si esto podría llegar a afectar un dispositivo médico implantado.

• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
• No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.
• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos para los altavoces DesignMax DM10S-SUB. No se suministran los componentes para fijar el altavoz a la superficie de montaje. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• El soporte para montaje en pared DesignMax DM10S-SUB está destinado únicamente para el uso con el modelo DM10S-SUB.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.

Especificaciones del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 8 Ω, 250 W

Opciones de potencia de salida: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

Información normativa

Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance.

Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, la salud humana y el medioambiente. Para obtener más información acerca de la eliminación y el reciclado de este producto, comuníquese con su municipalidad local, un centro de servicios de desecho o la tienda donde compró este producto.

Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p. ej., "7" es 2007 o 2017.

Importador para China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, nro. 353 North Riying Road, China (Shanghai), Zona franca piloto

Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos

Importador para México: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador, comuníquese al: [phone]

Importador para Taiwán: Bose Taiwan Branch, 9F-A1, N° 10, Section 3, Minsheng East Road, Taipei City 104, Taiwán. Número telefónico: [phone]

Bose y DesignMax son marcas comerciales de Bose Corporation.

Oficinas centrales de Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito.

Información de la garantía

Este producto está cubierto con una garantía limitada. Para ver los detalles de la garantía, visite PRO.BOSE.COM.

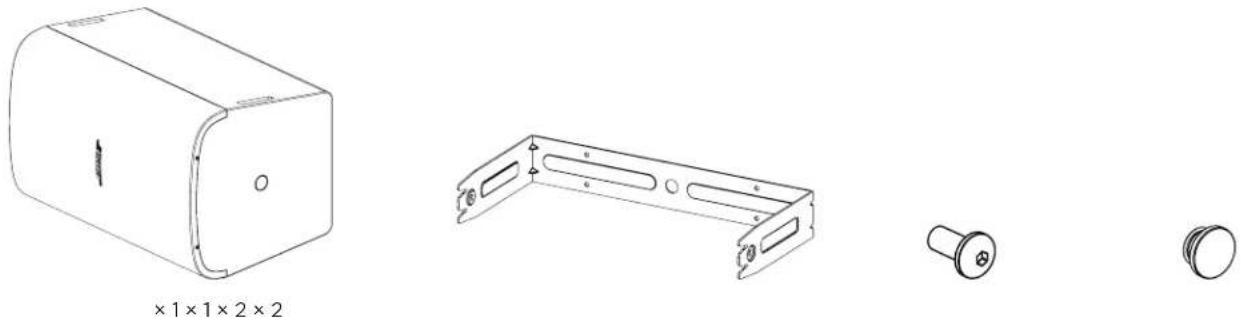

Contenido de la caja

×1×1×2×2

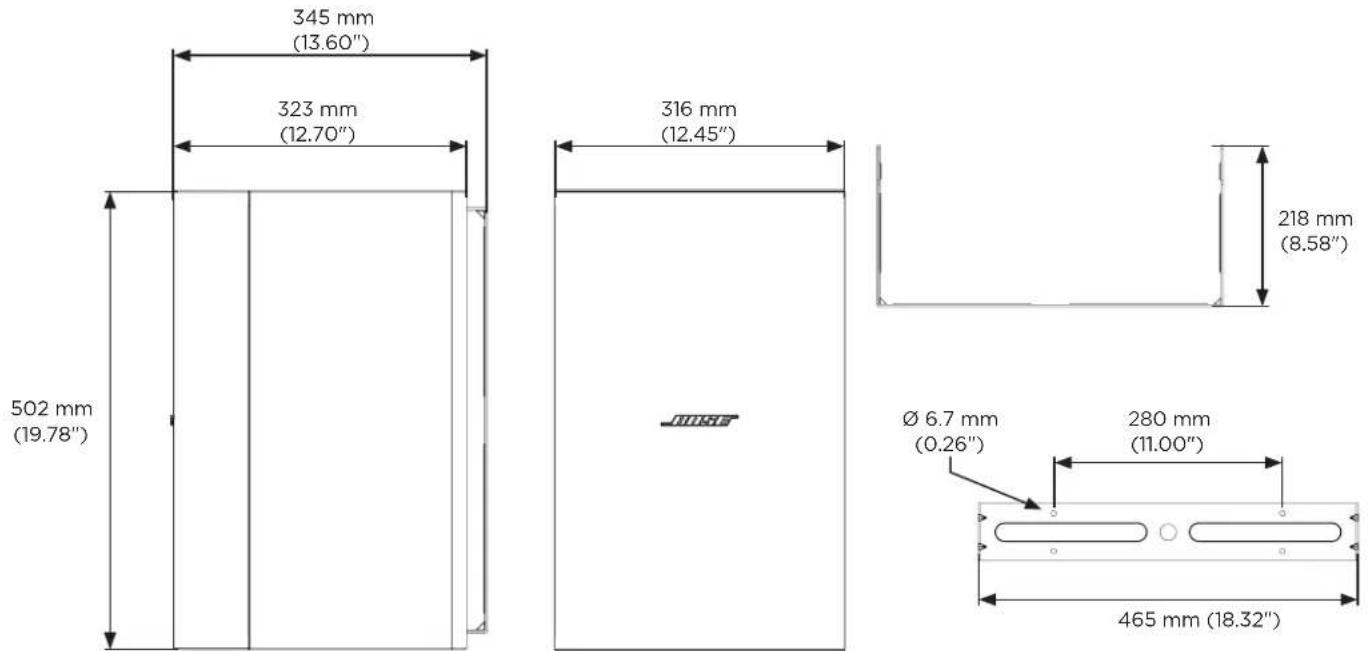

Dimensiones del producto

Especificaciones técnicas

Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM10S-SUB en PRO.BOSE.COM.

Datos físicos
Dimensiones del producto Alto: 502 mm (19.78")
	Ancho: 316 mm (12.45")
	Profundidad: 323 mm (12.70")
Peso neto, altavoz con rejilla y soporte	16.10 kg (35.5 lb)
Peso de envío 18.82 kg (41.5 lb)

Información importante sobre la instalación

Este producto está destinado solo para uso en áreas interiores. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
Es responsabilidad del instalador garantizar que la instalación de los altavoces sea segura. Si no se instala el altavoz correctamente, podría provocar daños, lesiones o la muerte.
No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.
No instale el producto en lugares donde se pueda generar condensación. Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
No se suministran los componentes para fijar el altavoz a la superficie de montaje. Consulte a un profesional de la construcción para obtener información sobre los componentes de montaje adecuados antes de instalar el altavoz.
Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.

Cableado de los altavoces

Calibre de cable

El altavoz DesignMax DM10S-SUB está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm²) a 14 AWG (2.1 mm²).

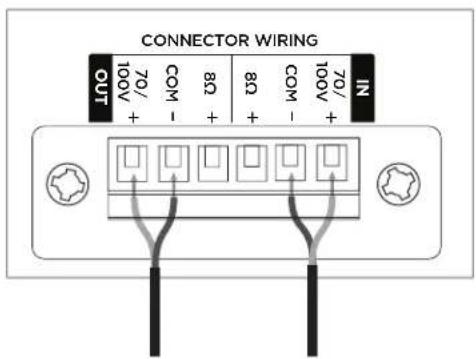

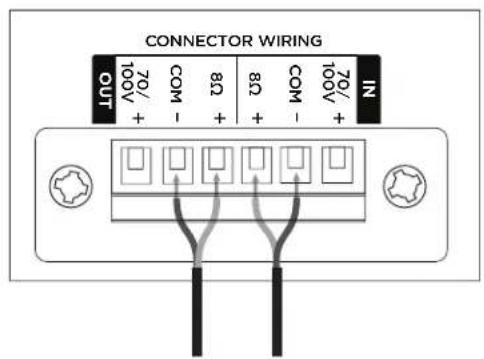

Diagramas de conexión

Exponga 6 milímetros (1/4") de cable sin aislación para conectarlo a los terminales.

Nota: El altavoz no está diseñado para su uso con un conducto rígido. El altavoz es apto solamente para conexiones mediante cableado o conductos flexibles.

70 V/100 V 8 Ω

Configuración de altavoz

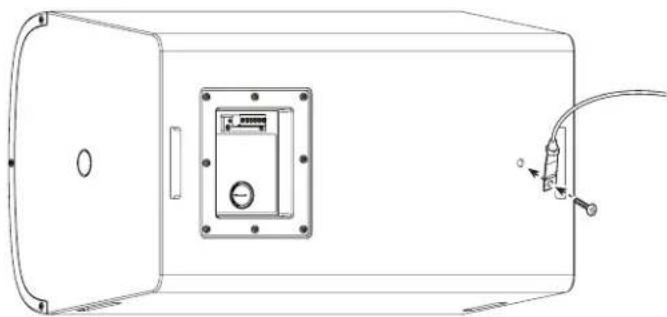

Uso de un cable de seguridad

En algunos códigos regionales de construcción se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.

Se puede conectar un cable de seguridad al altavoz mediante la inserción roscada situada en la parte posterior de la carcasa.

La inserción tiene la medida de un tornillo M8 (no incluido) con una profundidad de 15 milímetros (0.59 pulgadas).

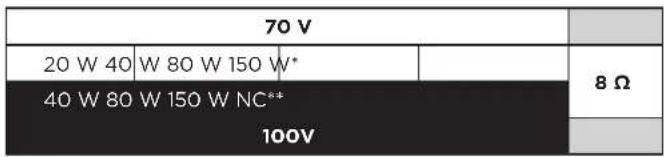

* Predeterminado de fábrica ** NC: Sin conexión (no utilizar)

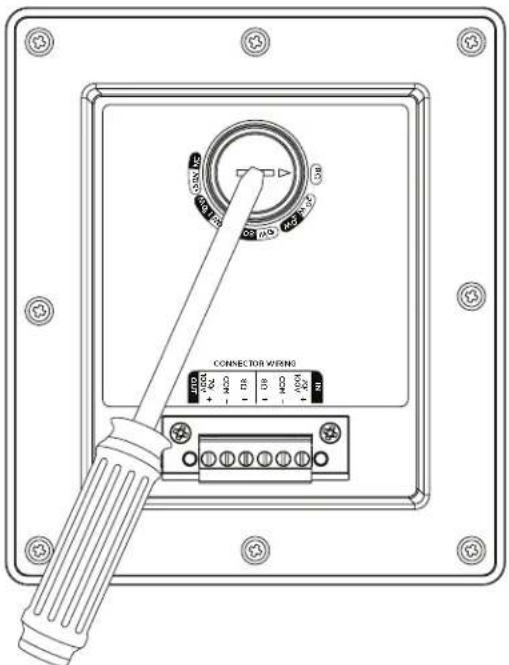

Configuración de la toma del transformador

Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana.

Opciones de instalación

Hay 2 pares de ranuras que se utilizan para fijar el altavoz al soporte de montaje ubicadas en la parte posterior y los costados del altavoz. Hay 2 posiciones de montaje diferentes para el altavoz: horizontal y vertical. Consulte la tabla de la derecha para escoger la opción de instalación que se adapte mejor a sus necesidades.

Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.

		Orientación del altavoz
		Horizontal Vertical
Orientación del soporte	Volver
	Parte lateral

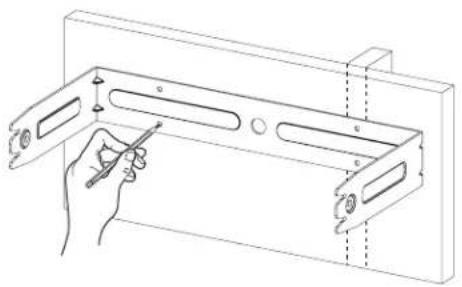

Instalación del soporte

Nota: En el momento de elegir una ubicación de instalación, al menos uno de los puntos de fijación del soporte de montaje debe fijarse a una estructura de soporte. Los puntos de fijación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para la instalación. Elija sujetadores que sean adecuados para todos los códigos y requisitos de construcción locales.

Nota: Elija los sujetadores adecuados para soportar el peso del altavoz (16.10 kg [35.5 lb]).

1. Marque el lugar en el que hará los orificios con el taladro.
2. Perfore 4 orificios (del tamaño adecuado para las fijaciones) en la pared.
3. Fije el soporte a la pared con 4 tornillos (no incluidos). Nota: Utilice tornillos de tamaño M6 o de ¼".

1 2 3

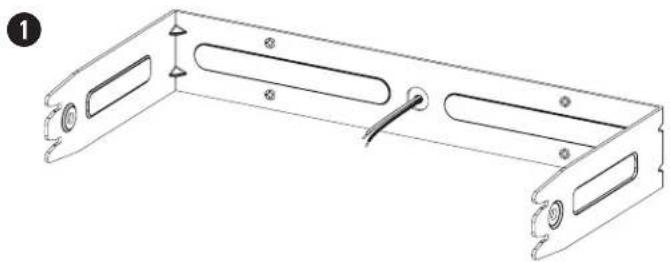

Conexión del conector

1. Pase los cables a través del orificio central del soporte.
2. Retire el conector del altavoz.
3. Conecte el altavoz. Para obtener información sobre el cableado, consulte Conexión del altavoz en la página 9.

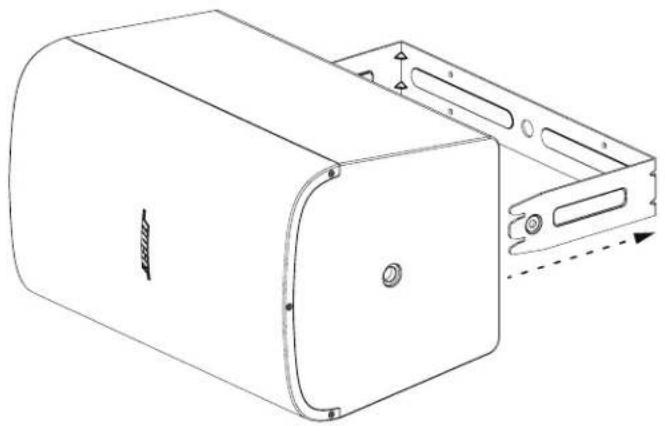

Instalación del altavoz

ADVERTENCIA: Si no realiza los siguientes pasos, puede tener como resultado una condición de montaje insegura, lo que podría generar un riesgo de caída.

Nota: Se necesita una llave hexagonal de 6 milímetros para una instalación apropiada.

1. Conecte el altavoz al soporte deslizando los brazos del soporte en las ranuras del altavoz ubicadas en la parte posterior o en los costados, según la posición que eligió (consulte Opciones de instalación en la página 10).
2. Inserte uno de los tornillos M8 incluidos en el orificio en cada costado del altavoz.
3. Fije los tornillos con la llave hexagonal para asegurar el altavoz al soporte.
4. Inserte una de las tapas de goma en el orificio en cada costado del altavoz.

1

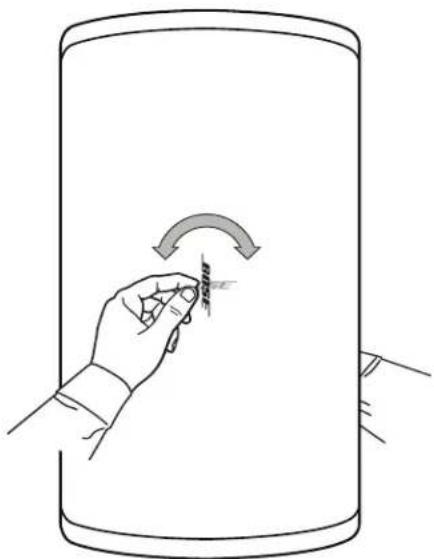

Puede girar el logotipo de Bose para alinearlo con la orientación del altavoz. Para girar el logotipo, primero quite los 3 tornillos de cada costado de la rejilla a fin de extraerla.

Con una mano, presione el botón de la parte posterior de la rejilla. Gire el logotipo con la otra mano. El logotipo se puede girar hacia la derecha o la izquierda.

Cuando gire el logotipo a la orientación deseada, vuelva a colocar la rejilla y fijela con los 6 tornillos.

Nota: No apriete el botón hacia adentro, a menos que tenga la intención de quitar el logotipo.

Cumplimiento de las normativas y los reglamentos de seguridad

El altavoz Bose DesignMax DM10S-SUB ha superado pruebas y cumple con los siguientes usos y especificaciones:

Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro

Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89

Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640

El altavoz DesignMax DM10S-SUB se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados:

Probado según IEC60268-5, 2007
