Tipo di prodotto	Cassa subwoofer da incasso
Marca	Bose
Modello	DesignMax DM10SSub
Dimensioni (A x L x P)	502 mm x 316 mm x 323 mm
Peso netto (con griglia e supporto)	16,10 kg
Peso lordo	18,82 kg
Tensione di ingresso	70 V / 100 V
Impedenza	8 Ω (250 W)
Potenza (70 V)	20 W, 40 W, 80 W, 150 W
Potenza (100 V)	40 W, 80 W, 150 W
Utilizzo	Solo per interni, installazione professionale
Orientamento di installazione	Orizzontale o verticale
Materiale del cabinet	Non specificato (probabilmente metallo/composito)
Griglia	Rimovibile, logo orientabile
Connettività	Connettore Euroblock estraibile
Sezione cavo consentita	18 AWG (0,8 mm²) a 14 AWG (2,1 mm²)
Punto di fissaggio di sicurezza	Insert filettato M8 (vite non inclusa)
Manutenzione e pulizia	Solo panno asciutto, nessun prodotto chimico
Norme di sicurezza	ANSI/UL 1480A-2016, CEI 60268-5
Garanzia	Garanzia limitata (vedi PRO.BOSE.COM)
Parti di ricambio e riparabilità	Affidare a un tecnico autorizzato, nessuna riparazione da parte dell'utente

Domande frequenti - DesignMax DM10SSub BOSE

Quali sono le dimensioni del Bose DesignMax DM10SSub?

Le dimensioni sono le seguenti: altezza 502 mm, larghezza 316 mm, profondità 323 mm.

Qual è il peso del diffusore?

Il peso netto con griglia e supporto è di 16,10 kg, il peso lordo è di 18,82 kg.

Quali sono le opzioni di potenza per il trasformatore?

A 70 V: 20, 40, 80, 150 W. A 100 V: 40, 80, 150 W. L'impedenza è di 8 Ω.

Posso installare il diffusore all'esterno?

No, questo modello è progettato solo per uso interno. Non esporlo a acqua o condensa.

Come pulire il diffusore?

Utilizzare solo un panno asciutto. Non usare sapone, detersivo, alcol o altri prodotti chimici.

Che tipo di cavo utilizzare per il collegamento?

Utilizzare cavi di sezione 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Spellare 6 mm di filo.

Come orientare il logo Bose?

Rimuovere la griglia (6 viti), premere il pulsante sul retro e ruotare il logo nella direzione desiderata. Riposizionare la griglia.

Devo installare un cavo di sicurezza?

Alcuni codici locali lo richiedono. Utilizzare l'inserto M8 sul retro con una vite M8 (non inclusa) e un cavo di sicurezza adatto.

Posso riparare il diffusore da solo?

No, qualsiasi riparazione deve essere effettuata da un tecnico autorizzato. Contattare Bose Professional o un rivenditore autorizzato.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità completa è disponibile su www.bose.com/compliance

MANUALE UTENTE DesignMax DM10SSub BOSE

Guida all'installazione....22

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti.

Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita

PRO.BOSE.COM

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di installazione sicura dell'hardware possono installare un diffusore in posizione sospesa.
• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l'uso con i diffusori DesignMax DM10S-SUB. I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.
  • Non apportare alterazioni non autorizzate al prodotto.
• La staffa per l'installazione a muro del DesignMax DM10S-SUB può essere utilizzata solo con il modello DM10S-SUB.
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.

Specifiche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 8 Ω, 250 W

Corrente o potenza: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo:

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per il Messico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. telefono: [phone]

Bose e DesignMax sono marchi commerciali di Bose Corporation.

Sede principale di Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.

Contenuto della confezione

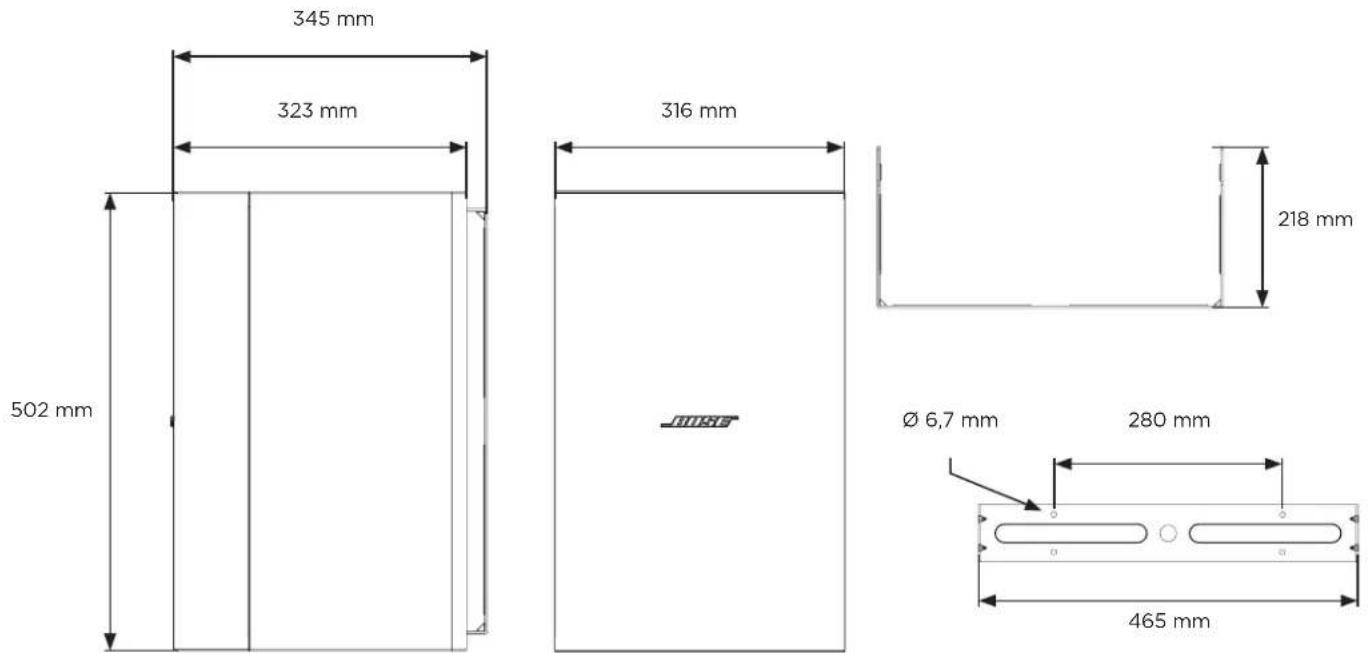

Dimensioni del prodotto

Specifiche tecniche

Per ulteriori specifiche, consultare la scheda tecnica del DesignMax DM10S-SUB all'indirizzo PRO.BOSE.COM.

Caratteristiche fisiche
Dimensioni del prodotto Altezza: 502 mm
	Larghezza: 316 mm
	Profondità: 323 mm
Peso netto del diffusore con griglia e staffa	16,10 kg
Peso di spedizione 18,82 kg

Informazioni importanti sull'installazione

Questo prodotto è destinato esclusivamente all'utilizzo in interni. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.

È responsabilità dell'installatore garantire un'installazione sicura del diffusore. Un'installazione non corretta del diffusore può causare danni materiali e gravi lesioni alle persone.

Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.

Non posizionare il prodotto in punti dove potrebbe formarsi condensa. Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.

Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.

I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Rivolgersi a un muratore professionista per individuare i componenti di fissaggio corretti, prima di installare il diffusore.

Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.

Cablaggio del diffusore

Diametro dei cablaggi

Il diffusore DesignMax DM10S-SUB è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²).

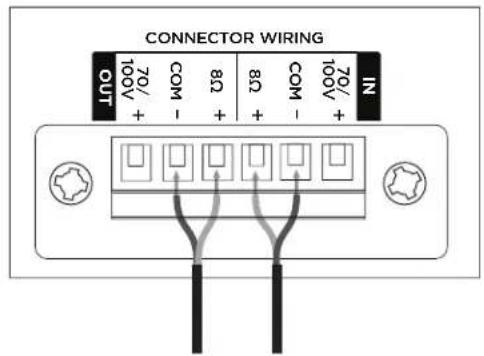

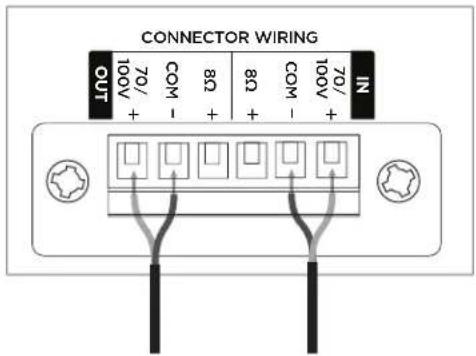

Schemi di collegamento

Scoprire 6 mm di filo non rivestito da collegare ai terminali.

Nota: il diffusore non è certificato per l'utilizzo con un tubo protettivo rigido. Il diffusore può essere utilizzato con connessioni di cablaggio o tubi protettivi flessibili.

70 V/100 V 8 Ω

Impostazioni del diffusore

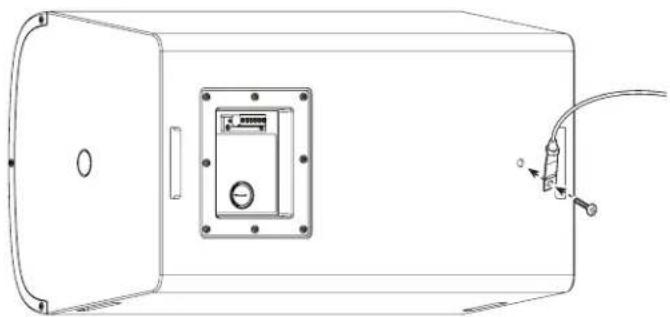

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali.

È possibile collegare un cavo di sicurezza al diffusore utilizzando l'inserto filettato sul retro del cabinet.

L'inserto è dimensionato per una vite M8 (non inclusa) con una profondità di 15 mm.

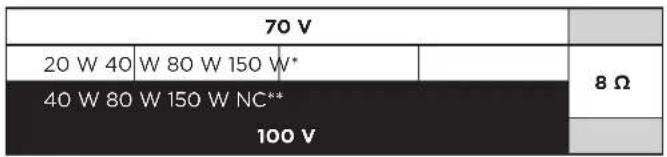

*Impostazioni di fabbrica ** NC: nessuna connessione (non utilizzare)

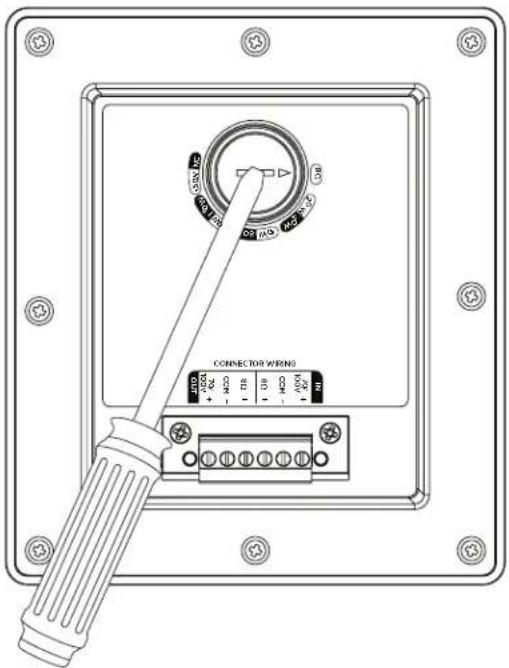

Impostazione potenza del trasformatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

Opzioni di installazione

Sono presenti due coppie di scanalature da usare per fissare il diffusore alla staffa di montaggio, situate sul retro e sul lato del diffusore. Sono disponibili due diverse posizioni di fissaggio del diffusore: orizzontale e verticale. Vedere la tabella a destra per scegliere l'opzione di installazione più adatta all'impianto.

Nota: l'installazione in prossimità di piani di cottura dove il diffusore possa essere direttamente esposto a oli alimentari, come ad esempio in cucine commerciali, può ridurre le prestazioni o la funzionalità del diffusore.

		Orientamento del diffusore
		Orizzontale Verticale
Orientamento della staffa	Posteriore
	Laterale

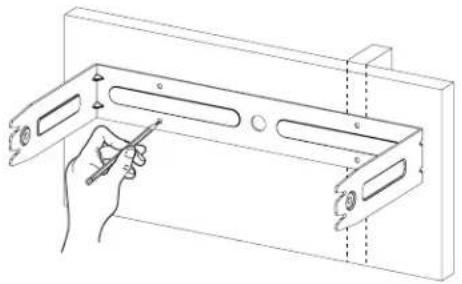

Installazione della staffa

Nota: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staffa di montaggio deve essere fissato a una struttura portante. I punti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati per l'installazione. Scegliere dispositivi di fissaggio conformi a tutti i requisiti e tutte le normative per l'edilizia in vigore a livello locale.

Nota: scegliere dispositivi di fissaggio appropriati per sostenere il peso del diffusore (16,10 kg).

1. Contrassegnare la posizione dei fori.
2. Praticare quattro fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staffa alla parete con quattro viti (non in dotazione). Nota: utilizzare viti in formato M6 o 6 mm.

1

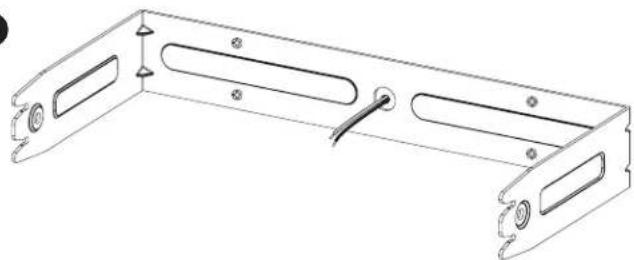

Cablaggio del connettore

1. Far passare i cavi attraverso il foro centrale della staffa.
2. Rimuovere il connettore dal diffusore.
3. Cablare il connettore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 24.

1

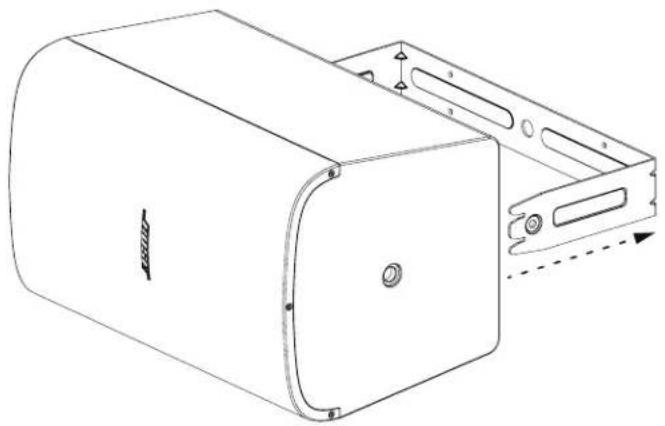

Installazione del diffusore

AVVERTENZA: la mancata osservanza delle seguenti istruzioni può causare condizioni di fissaggio non sicure, con conseguenti rischi di caduta.

Nota: per una corretta installazione è necessaria una chiave esagonale da 6 mm.

1. Fissare il diffusore alla staffa facendo scorrere i relativi bracci nelle scanalature del diffusore, sul retro o sul lato del diffusore, a seconda della posizione di fissaggio scelta (vedere Opzioni di installazione a pagina 25).
2. Inserire una delle viti M8 incluse nel foro su ciascun lato del diffusore.
3. Serrare le viti utilizzando la chiave esagonale per fissare il diffusore alla staffa.
4. Inserire una copertura in gomma nel foro su ciascun lato del diffusore.

1

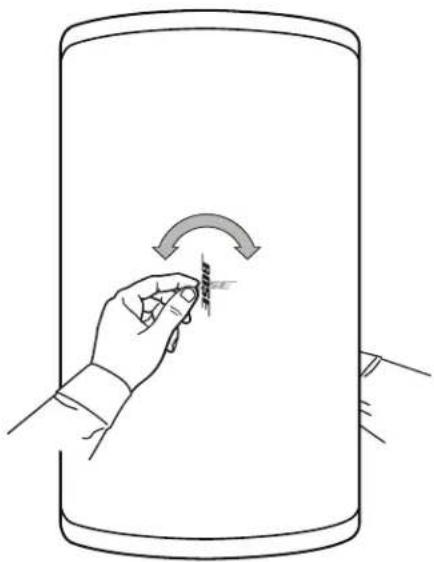

È possibile ruotare il logo Bose per allinearlo in base all'orientamento del diffusore. Per ruotare il logo, innanzitutto rimuovere la griglia rimuovendo le tre viti su ciascun lato della griglia.

Premere il pulsante sul retro della griglia con una mano. Ruotare il logo con l'altra mano. Il logo può ruotare in senso orario o antiorario.

Dopo aver ruotato il logo nell'orientamento desiderato, riposizionare la griglia e fissarla in posizione con le sei viti.

Nota: premere il pulsante verso l'interno solo se si desidera rimuovere il logo.

Conformità alle norme di sicurezza

Il diffusore Bose DesignMax DM10S-SUB ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

Conformi alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza

Utilizzo generico - UL Categoria UEAY, Numero file S 5591 Numero controllo 3N89

Adatti per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640

I diffusori DesignMax DM10S-SUB sono stati progettati in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:

Collaudato in conformità a IEC60268-5, 2007
