Type de produit	Caisson de graves (subwoofer) encastrable
Marque	Bose
Modèle	DesignMax DM10SSub
Dimensions (H x L x P)	502 mm x 316 mm x 323 mm
Poids net (avec grille et support)	16,10 kg
Poids brut	18,82 kg
Tension d'entrée	70 V / 100 V
Impédance	8 Ω (250 W)
Puissance (70 V)	20 W, 40 W, 80 W, 150 W
Puissance (100 V)	40 W, 80 W, 150 W
Utilisation	Intérieur uniquement, installation professionnelle
Orientation d'installation	Horizontale ou verticale
Matériau du boîtier	Non précisé (probablement métal/composite)
Grille	Amovible, logo orientable
Connectivité	Connecteur Euroblock débrochable
Section de câble autorisée	18 AWG (0,8 mm²) à 14 AWG (2,1 mm²)
Point de fixation de sécurité	Insert fileté M8 (vis non fournie)
Entretien et nettoyage	Chiffon sec uniquement, pas de produits chimiques
Normes de sécurité	ANSI/UL 1480A-2016, CEI 60268-5
Garantie	Garantie limitée (voir PRO.BOSE.COM)
Pièces détachées et réparabilité	Confier à un technicien agréé, pas de réparation par l'utilisateur

FOIRE AUX QUESTIONS - DesignMax DM10SSub BOSE

Quelles sont les dimensions du Bose DesignMax DM10SSub ?

Les dimensions sont les suivantes : hauteur 502 mm, largeur 316 mm, profondeur 323 mm.

Quel est le poids de l'enceinte ?

Le poids net avec grille et support est de 16,10 kg, le poids brut est de 18,82 kg.

Quelles sont les options de puissance pour le transformateur ?

En 70 V : 20, 40, 80, 150 W. En 100 V : 40, 80, 150 W. L'impédance est de 8 Ω.

Puis-je installer l'enceinte en extérieur ?

Non, ce modèle est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'eau ou à la condensation.

Comment nettoyer l'enceinte ?

Utilisez uniquement un chiffon sec. N'utilisez pas de savon, détergent, alcool ou autres produits chimiques.

Quel type de câble utiliser pour le raccordement ?

Utilisez des câbles de section 18 AWG (0,8 mm²) à 14 AWG (2,1 mm²). Dénudez 6 mm de fil.

Comment orienter le logo Bose ?

Retirez la grille (6 vis), appuyez sur le bouton au dos et tournez le logo dans le sens souhaité. Replacez la grille.

Dois-je installer un câble de sécurité ?

Certains codes locaux l'exigent. Utilisez l'insert M8 à l'arrière avec une vis M8 (non fournie) et un câble de sécurité adapté.

Puis-je réparer l'enceinte moi-même ?

Non, toute réparation doit être effectuée par un technicien agréé. Contactez Bose Professional ou un revendeur agréé.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète est disponible à www.bose.com/compliance.

MODE D'EMPLOI DesignMax DM10SSub BOSE

Notice d'installation..... 12

Ce produit doit être installé par un technicien professionnel ! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l'ensemble des avertissements de sécurité avant de procéder à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l'adresse PRO.BOSE.COM.

1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N'utilisez pas cet appareil à proximité d'eau ou de toute autre source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.

Avertissements/précautions

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

• Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où il peut être exposé à l'eau ou à la condensation.
• Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.
• N'utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes DesignMax DMIOS-SUB. Le matériel de fixation de l'enceinte sur la surface de montage n'est pas fourni. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l'écart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
• Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
• Le support de montage mural du DesignMax DM10S-SUB ne peut être utilisé qu'avec le modèle DM10S-SUB.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.

Spécifications du produit :

Tension d'entrée : 70 V/100 V

Impédance : 8 Ω, 250 W

Courant ou puissance : (70 V) : 20 W, 40 W, 80 W, 150 W; (100 V) : 40 W, 80 W, 150 W

Informations réglementaires

Ce produit est conforme à toutes les directives de l'Union européenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante : www. Bose. com/compliance.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre mairie, votre service d'enlèvement des ordures ou le magasin où vous avez acheté ce produit.

Date de fabrication : le huitième chiffre du numéro de série indique l'année de fabrication; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour la Chine : Bose Electronics (Shanghai) Company Limited, Part C, Plan 9 No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importateur pour l'UE : Bose Products B. V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique : Bose de México, S. de R. L. de C. V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D. F. Pour plus d'informations sur l'importateur et le service : [phone]

Importateur pour Taiwan : Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone : [phone]

Bose et DesignMax sont des marques commerciales de Bose Corporation.

Siège de Bose Corporation : 1-877-230-5639

©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée. Pour avoir plus d'informations sur la garantie, visitez PRO.BOSE.COM.

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM10S-SUB sur PRO.BOSE.COM.

Caractéristiques physiques

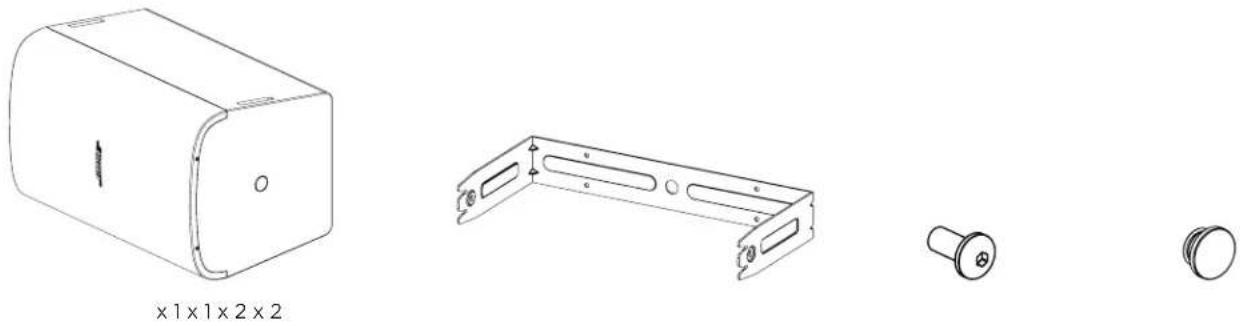

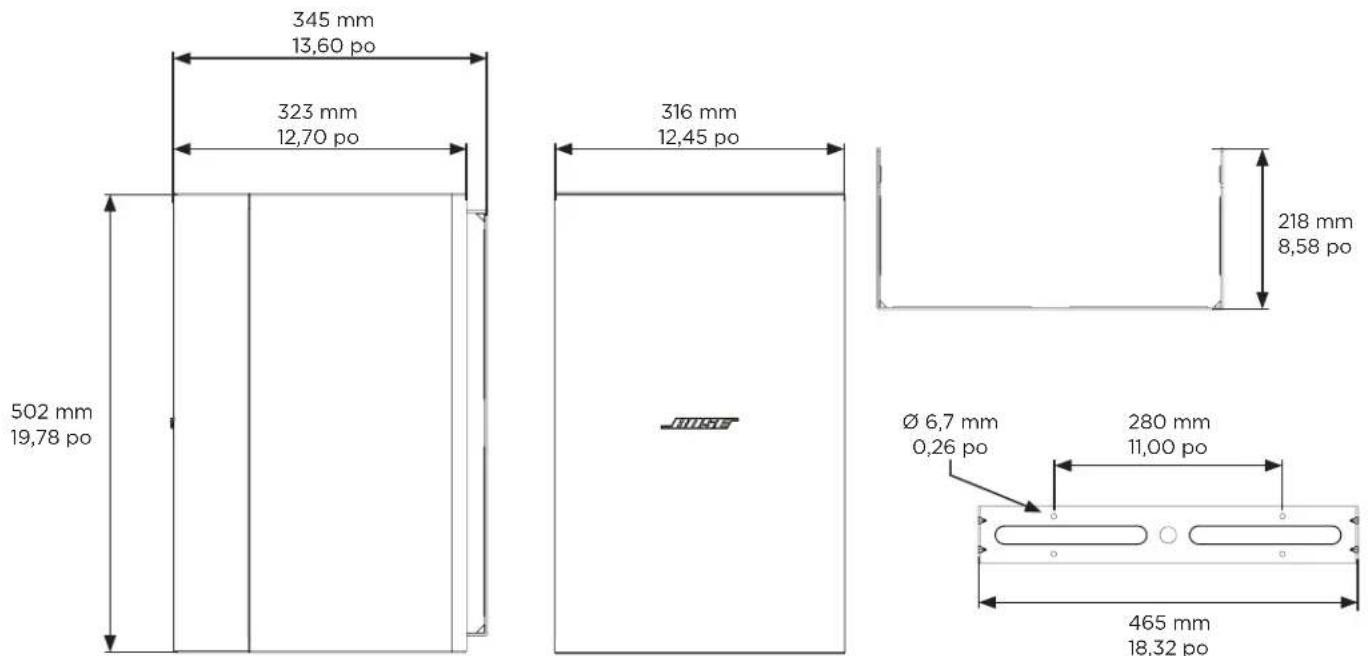

Dimensions du produit Hauteur : 502 mm (19,78 po)
	Largeur : 316 mm (12,45 po)
	Profondeur : 323 mm (12,70 po)
Poids net, enceinte avec grille et support	16,10 kg (35,5 lb)
Poids brut 18,82 kg (41,5 lb)

Informations importantes concernant l'installation

Ce produit est destiné à un usage en intérieur uniquement. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit. Il incombe à l'installateur d'assurer la sécurité de l'installation de l'enceinte. L'installation incorrecte de l'enceinte est susceptible d'entraîner des dommages et des blessures, voire la mort. Ne montez pas le produit dans des endroits où il peut être exposé à l'eau ou à la condensation. Ne montez pas le produit dans des endroits où de la condensation peut se former. Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.). Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur. Le matériel de fixation de l'enceinte sur la surface de montage n'est pas fourni. Consultez un professionnel du bâtiment pour connaître le matériel de montage approprié avant d'installer l'enceinte. Veillez à ne pas installer sur des surfaces peu résistantes ou derrière lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.

Épaisseur des câbles

L'enceinte DesignMax DM10S-SUB est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm²) à 14 AWG (2,1 mm²) uniquement.

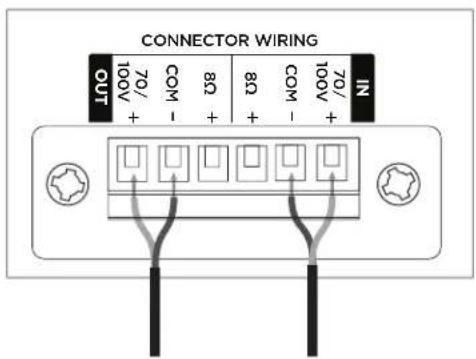

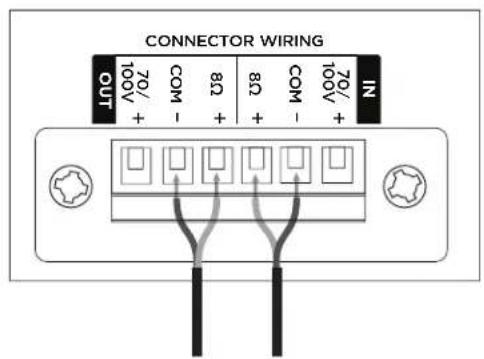

Diagrammes de connexion

Exposez six millimètres (¼ po) de fil dénudé à relier aux bornes.

Remarque : l'enceinte n'est pas adaptée à une utilisation avec un conduit rigide. L'enceinte convient uniquement à des conduits flexibles ou à une connexion de câblage.

70 V/100 V 8 Ω

Réglages de l'enceinte

Utilisation d'un câble de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

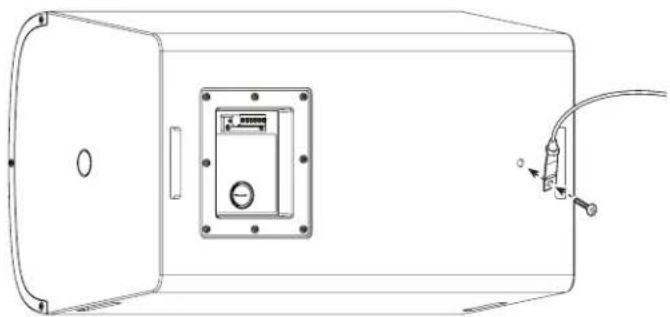

Un câble de sécurité peut être fixé à l'insert fileté à l'arrière de l'enceinte.

L'insert est dimensionné pour une vis M8 (non fournie) avec une profondeur de 15 millimètres (0,59 pouces).

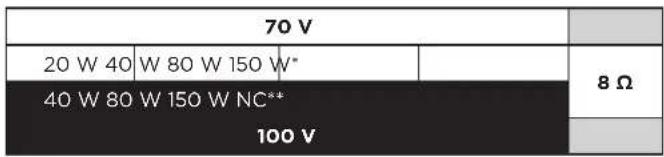

Réglage d'usine par défaut

** NC : pas de connexion (ne pas utiliser) **

Réglage de la prise du transformateur

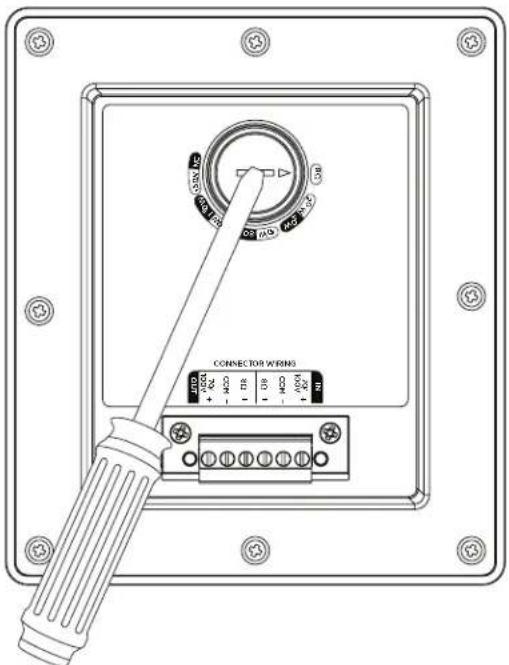

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

Options d'installation

Deux paires de fentes, situées à l'arrière et sur le côté de l'enceinte, sont utilisées pour fixer l'enceinte au support de montage. Deux positions d'installation de l'enceinte sont possibles : horizontale et verticale. Consultez le tableau à droite pour choisir l'option d'installation la mieux adaptée à votre cas.

Remarque : une installation à proximité immédiate de surfaces de cuisson, où l'enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromettre le fonctionnement de l'enceinte.

		Orientation de l'enceinte
		Horizontale Verticale
Orientation du support	Arrière
	Latérale

Installation du support

Remarque : lors du choix de l'emplacement de montage, au moins un des points de fixation du support de montage doit être fixé à une structure porteuse. Les points de fixation non fixés à une structure porteuse doivent être fixés à l'aide du matériel approprié pour l'installation. Choisissez des fixations conformes à tous les codes applicables et toutes les exigences locales en matière de bâtiment.

Remarque : choisissez des fixations appropriées pour supporter le poids de l'enceinte (16,10 kg [35,5 lb]).

1. Marquez les emplacements de perçage.
2. Percez quatre trous (de taille adaptée aux fixations appropriées) dans le mur.
3. Fixez le support au mur à l'aide de quatre vis (non fournies). Remarque : utilisez des vis M6 ou de ¼ po.

Câblage du connecteur

1. Faites passer les fils dans l'ouverture centrale du support.
2. Retirez le connecteur de l'enceinte.
3. Câblez le connecteur. Consultez la section Câblage de l'enceinte à la page 14 pour plus d'informations sur le câblage.

Installation de l'enceinte

AVERTISSEMENT : si vous ne suivez pas les étapes ci-dessous, vous risquez d'aboutir à un montage non sécurisé susceptible d'induire un risque de chute.

Remarque : une clé Allen de 6 millimètres est nécessaire pour une installation correcte.

1. Fixez l'enceinte au support en faisant glisser les bras du support dans les fentes de l'enceinte, à l'arrière ou sur le côté de l'enceinte, selon la position d'installation que vous avez choisie (consultez la section Options d'installation en page 15).
2. Insérez l'une des vis M8 fournies dans l'orifice, de chaque côté de l'enceinte.
3. Serrez les vis à l'aide de la clé Allen pour fixer l'enceinte au support.
4. Insérez un capuchon en caoutchouc dans l'orifice, sur chaque côté de l'enceinte.

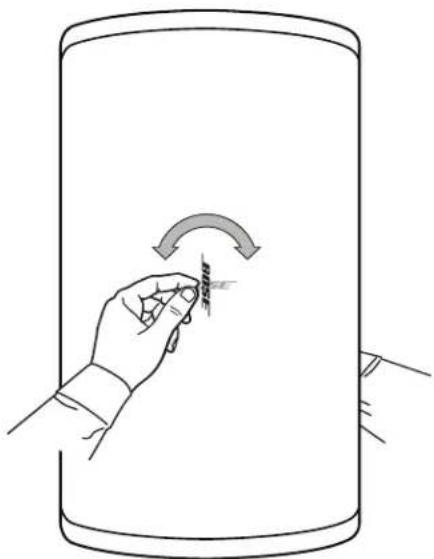

Vous pouvez faire pivoter le logo Bose pour l'aligner sur l'orientation de l'enceinte. Pour faire pivoter le logo, retirez d'abord la grille en enlevant les trois vis de chaque côté de la grille.

D'une main, appuyez sur le bouton situé au dos de la grille. Faites pivoter le logo avec l'autre main. Il est possible de faire pivoter le logo dans le sens des aiguilles d'une montre ou dans le sens inverse.

Une fois que vous avez fait pivoter le logo dans l'orientation désirée, replacez la grille et fixez-la à l'aide des six vis.

Remarque : ne pincez pas le bouton vers l'intérieur à moins que vous ne souhaitiez retirer le logo.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte Bose DesignMax DM10S-SUB a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes :

Conformes à la norme ANSI/UL 1480A-2016, enceintes destinées à un usage professionnel (sécurité) et commercial.

Utilisation générale, catégorie UL UEAY, dossier S 5591, numéro de contrôle 3N89

Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640

L'enceinte DesignMax DM10S-SUB a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

Testée conforme à la norme CEI 60268-5, 2007
