DesignMax DM10SSub - Høyttalere BOSE - Gratis bruksanvisning og manual

Produkttype	Innbygget subwoofer
Merke	Bose
Modell	DesignMax DM10SSub
Mål (H x B x D)	502 mm x 316 mm x 323 mm
Nettovekt (med grill og braketter)	16,10 kg
Bruttovekt	18,82 kg
Inngangsspenning	70 V / 100 V
Impedans	8 Ω (250 W)
Effekt (70 V)	20 W, 40 W, 80 W, 150 W
Effekt (100 V)	40 W, 80 W, 150 W
Bruk	Kun innendørs, profesjonell installasjon
Monteringsretning	Horisontal eller vertikal
Kabinettsmateriale	Ikke spesifisert (sannsynligvis metall/kompositt)
Grill	Avtakbar, justerbar logo
Tilkobling	Avtakbar Euroblock-kontakt
Tillatt kabeltverrsnitt	18 AWG (0,8 mm²) til 14 AWG (2,1 mm²)
Sikkerhetsfeste	M8 gjengeinnsats (skrue følger ikke med)
Vedlikehold og rengjøring	Kun tørr klut, ingen kjemikalier
Sikkerhetsstandarder	ANSI/UL 1480A-2016, IEC 60268-5
Garanti	Begrenset garanti (se PRO.BOSE.COM)
Reservedeler og reparerbarhet	Overlat til godkjent tekniker, ingen brukerreparasjon

Ofte stilte spørsmål - DesignMax DM10SSub BOSE

Hva er dimensjonene til Bose DesignMax DM10SSub?

Dimensjonene er følgende: høyde 502 mm, bredde 316 mm, dybde 323 mm.

Hva er vekten på høyttaleren?

Nettovekten med grill og braketter er 16,10 kg, bruttovekten er 18,82 kg.

Hva er effektalternativene for transformatoren?

Ved 70 V: 20, 40, 80, 150 W. Ved 100 V: 40, 80, 150 W. Impedansen er 8 Ω.

Kan jeg installere høyttaleren utendørs?

Nei, denne modellen er designet kun for innendørs bruk. Ikke utsett den for vann eller kondens.

Hvordan rengjøre høyttaleren?

Bruk kun tørr klut. Ikke bruk såpe, vaskemiddel, alkohol eller andre kjemikalier.

Hvilken type kabel skal brukes til tilkobling?

Bruk kabler med tverrsnitt 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Stripp 6 mm av ledningen.

Hvordan justere Bose-logoen?

Fjern grillen (6 skruer), trykk på knappen på baksiden og drei logoen i ønsket retning. Sett på grillen igjen.

Må jeg installere en sikkerhetskabel?

Enkelte lokale forskrifter krever det. Bruk M8-innsatsen på baksiden med en M8-skrue (følger ikke med) og en egnet sikkerhetskabel.

Kan jeg reparere høyttaleren selv?

Nei, all reparasjon må utføres av en godkjent tekniker. Kontakt Bose Professional eller en autorisert forhandler.

Hvor finner jeg samsvarserklæringen?

Den fullstendige samsvarserklæringen er tilgjengelig på www.bose.com/compliance.

BRUKSANVISNING DesignMax DM10SSub BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsier før du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med DesignMax DM10S-SUB-høyttalere. Jernvare for å feste høyttaleren til overflaten er ikke inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• DesignMax DM10S-SUB-veggmonteringsbraketten kan kun brukes med- SUB modellen.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

Informasjon om forskrifter

Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Importor i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone

Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importar i Mexico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importor og service: [phone]

Importor i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonnummer: [phone]

Bose og DesignMax er varemerker som tilhører Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti.

Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 250 W

Strøm eller effekt: (70 V): 20W, 40W, 80W, 150W, (100 V): 40W, 80W, 150W

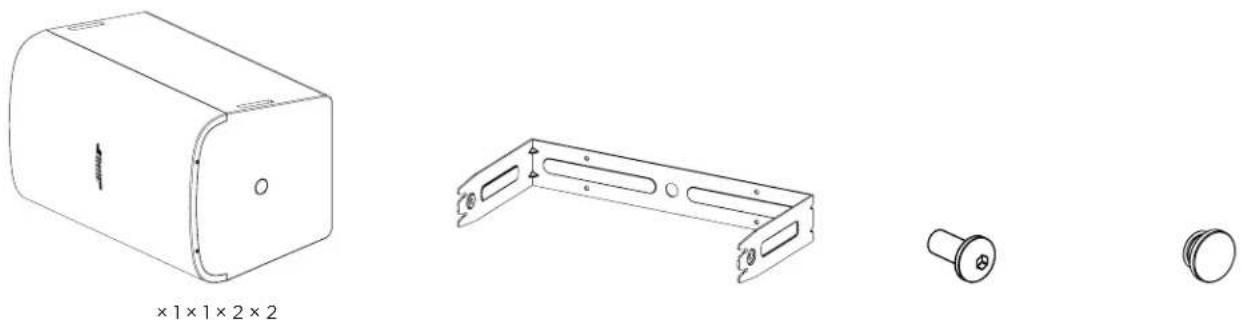

Innhold i pakken

×1×1×2×2

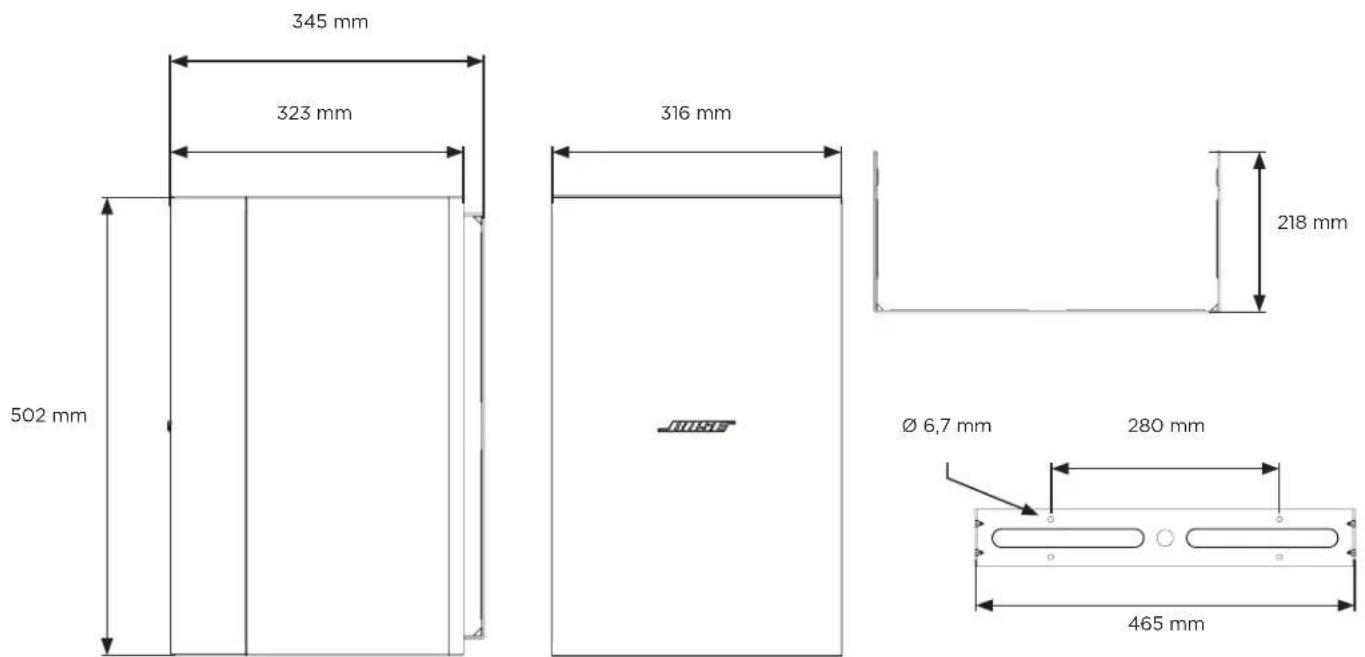

Produktmål

∅ 6,7 mm
280 mm

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM10S-SUB på PRO.BOSE.COM.

Fyslsk
Produktmål Høyde: 502 mm
	Bredde: 316 mm
	Dybde: 323 mm
Nettovekt, Høyttaler med grill og brakett	16,10 kg
Forsendelsesvekt 18,82 kg

Viktig informasjon om montering

Dette produktet er kun ment for innendørsbruk.

Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.

Montøren har ansvaret for at høyttaleren er sikkert montert. Hvis høyttaleren ikke er montert på riktig måte, kan dette forårsake skade og død.

Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.

Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.

Enheten for å feste høyttaleren til monteringsoverflaten er ikke inkludert. Kontakt en fagperson for å finne riktig jernvare til montering før høyttaleren installeres.

DesignMax DM10S-SUB-høyttaleren er utformet for å fungere med kabler på mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

Koblingsdiagrammer

Eksponer seks millimeter (1/4-tommer) av ledningen for å feste til terminalene.

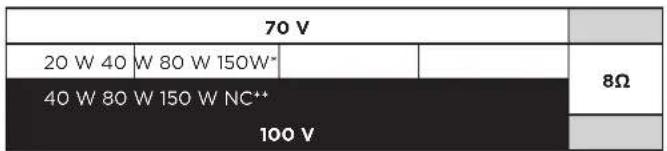

Høyttalerinnstillinger

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

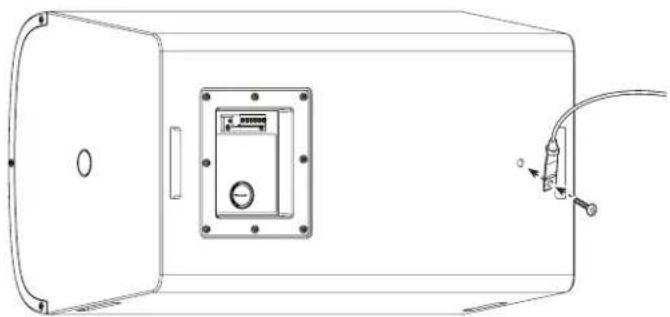

En sikkerhetskabel kan festes til høyttaleren ved å bruke låsgjengen bak på høyttaleren.

Låsgjengen kan brukes med en M8-skrue (ikke inkludert) med en dybde på 15 millimeter (0,47 tommer).

** NC: Ingen tilkobling (ikke bruk) ^+ Fabrikkstandard

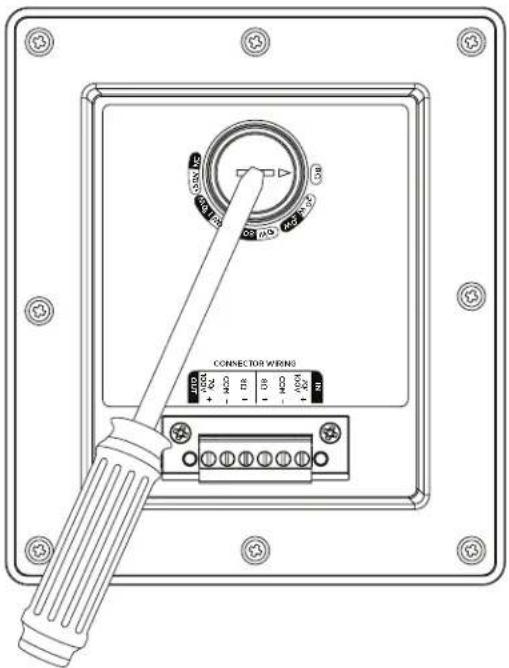

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

Det er to par spor som brukes til å feste høyttaleren til monteringsbraketten, på baksiden og siden av høyttaleren. Det er to forskjellige posisjoner for høyttalermontering: Horisontal og vertikal. Se tabellen til høyre for å velge installeringsalternativet som passer best til installasjonen.

Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, for eksempel på storkjøkken, kan redusere ytelsen eller funksjonaliteten til høyttaleren.

		Høyttalerretning
		Horizontal Vertikalt
Retning på brakett	Tilbake
	Side	Fest til tak

Montere braketten

Merk: Velg egnede festeanordninger som støtter vekten til høyttalerne (16,10 kg).

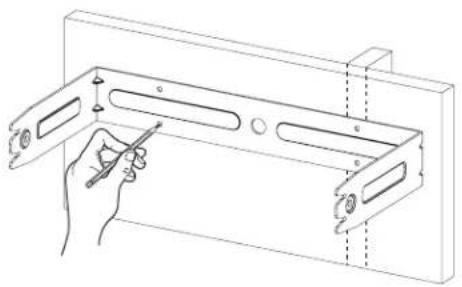

1. Marker borehull.
2. Bor fire hull (i egnet størrelse for festeanordninger) i veggen.
3. Fest braketten til veggen med fire skruer (ikke inkludert). Merk: Bruk M6-skruer eller ¼-tommers skruer.

1

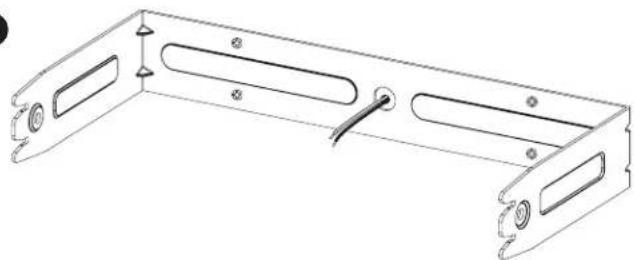

1. Trekk ledningene gjennom hullet i midten av braketten.
2. Fjern kontakten fra høyttaleren.
3. Sett ledningene i kontakten. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 34.

1

Montering av høyttaleren

ADVARSEL: Hvis du ikke følger trinnene nedenfor, kan du få en utrygg montering, som kan føre til at høyttaleren faller ned.

Merk: Det kreves en 6-millimeter sekskantnøkkel for riktig montering.

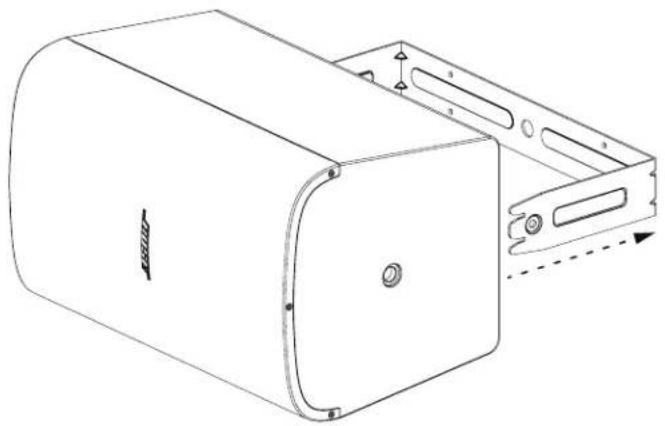

1. Fest høyttaleren til braketten ved å skyve brakettarmene inn i sporene på høyttaleren, enten bak eller på siden av høyttaleren, avhengig av høyttalerposisjonen du har valgt (se Monteringsalternativer på side 35).
2. Sett inn en av de medfølgende M8-skruene i hullet på hver side av høyttaleren.
3. Stram skruene med sekskantnøkkelen for å feste høyttaleren til braketten.
4. Sett en gummihette inn i hullet på hver side av høyttaleren.

1

Du kan rotere Bose-logoen for å samsvare med høyttalerens retning. Hvis du vil rotere logoen, må du først ta av grillen ved å skru ut de tre skruene på hver side av grillen.

Trykk på knappen bak på grillen med én hånd. Roter logoen med den andre hånden. Logoen kan roteres med klokken eller mot klokken.

Når du har rotert logoen til ønsket retning, setter du på plass grillen og fester den på plass med de seks skruene.

Samsvar med sikkerhet og forskrifter

Bose DesignMax DM10S-SUB-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:

Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk - UL kategori UEAY, filnummer S 5591 kontrollnummer 3N89

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

DesignMax DM10S-SUB-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC60268-5, 2007
