Produkttyp	Einbau-Subwoofer
Marke	Bose
Modell	DesignMax DM10SSub
Abmessungen (H x B x T)	502 mm x 316 mm x 323 mm
Nettogewicht (mit Gitter und Halterung)	16,10 kg
Bruttogewicht	18,82 kg
Eingangsspannung	70 V / 100 V
Impedanz	8 Ω (250 W)
Leistung (70 V)	20 W, 40 W, 80 W, 150 W
Leistung (100 V)	40 W, 80 W, 150 W
Verwendung	Nur innen, professionelle Installation
Installationsausrichtung	Horizontal oder vertikal
Gehäusematerial	Nicht angegeben (wahrscheinlich Metall/Verbundstoff)
Gitter	Abnehmbar, drehbares Logo
Anschluss	Abnehmbarer Euroblock-Stecker
Zulässiger Kabelquerschnitt	18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²)
Sicherheitsbefestigungspunkt	M8-Gewindeeinsatz (Schraube nicht im Lieferumfang)
Wartung und Reinigung	Nur trockenes Tuch, keine Chemikalien
Sicherheitsnormen	ANSI/UL 1480A-2016, CEI 60268-5
Garantie	Eingeschränkte Garantie (siehe PRO.BOSE.COM)
Ersatzteile und Reparierbarkeit	Von einem autorisierten Techniker durchführen lassen, keine Reparatur durch den Benutzer

Häufig gestellte Fragen - DesignMax DM10SSub BOSE

Was sind die Abmessungen des Bose DesignMax DM10SSub?

Die Abmessungen sind: Höhe 502 mm, Breite 316 mm, Tiefe 323 mm.

Wie schwer ist der Lautsprecher?

Das Nettogewicht mit Gitter und Halterung beträgt 16,10 kg, das Bruttogewicht 18,82 kg.

Welche Leistungsoptionen gibt es für den Transformator?

Bei 70 V: 20, 40, 80, 150 W. Bei 100 V: 40, 80, 150 W. Die Impedanz beträgt 8 Ω.

Kann ich den Lautsprecher im Außenbereich installieren?

Nein, dieses Modell ist nur für den Innenbereich konzipiert. Setzen Sie es keinem Wasser oder Kondensation aus.

Wie reinige ich den Lautsprecher?

Verwenden Sie nur ein trockenes Tuch. Verwenden Sie keine Seife, Reinigungsmittel, Alkohol oder andere Chemikalien.

Welchen Kabeltyp verwende ich für den Anschluss?

Verwenden Sie Kabel mit Querschnitt 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²). Abisolieren Sie 6 mm Draht.

Wie richte ich das Bose-Logo aus?

Entfernen Sie das Gitter (6 Schrauben), drücken Sie den Knopf auf der Rückseite und drehen Sie das Logo in die gewünschte Richtung. Setzen Sie das Gitter wieder ein.

Muss ich ein Sicherheitskabel installieren?

Einige örtliche Vorschriften verlangen dies. Verwenden Sie den M8-Einsatz auf der Rückseite mit einer M8-Schraube (nicht im Lieferumfang) und einem geeigneten Sicherheitskabel.

Kann ich den Lautsprecher selbst reparieren?

Nein, alle Reparaturen müssen von einem autorisierten Techniker durchgeführt werden. Kontaktieren Sie Bose Professional oder einen autorisierten Händler.

Wo finde ich die Konformitätserklärung?

Die vollständige Konformitätserklärung finden Sie unter www.bose.com/compliance.

BEDIENUNGSANLEITUNG DesignMax DM10SSub BOSE

Installationsanleitung 17

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungslelemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
• Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Mentreur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den DesignMax DM10S-SUB Lautsprechern zugelassene Hardware und entsprechende Zubehörteile. Befestigungselemente für das Anbringen des Lautsprechers auf der Montagefläche sind nicht im Lieferumfang enthalten. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
• Die DesignMax DM10S-SUB Wandhalterung ist ausschließlich für die Verwendung mit dem Lautsprechermodell DM10S-SUB geeignet.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter:

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017.

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sie unter: [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: [phone]

Bose und DesignMax sind Marken der Bose Corporation.

Hauptsitz der Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 8 Ω, 250 W

Nennleistung: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

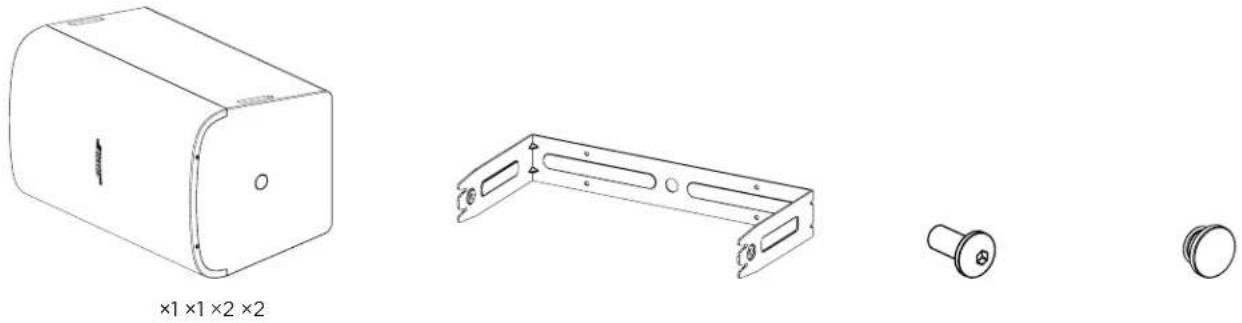

Verpackungsinhalt

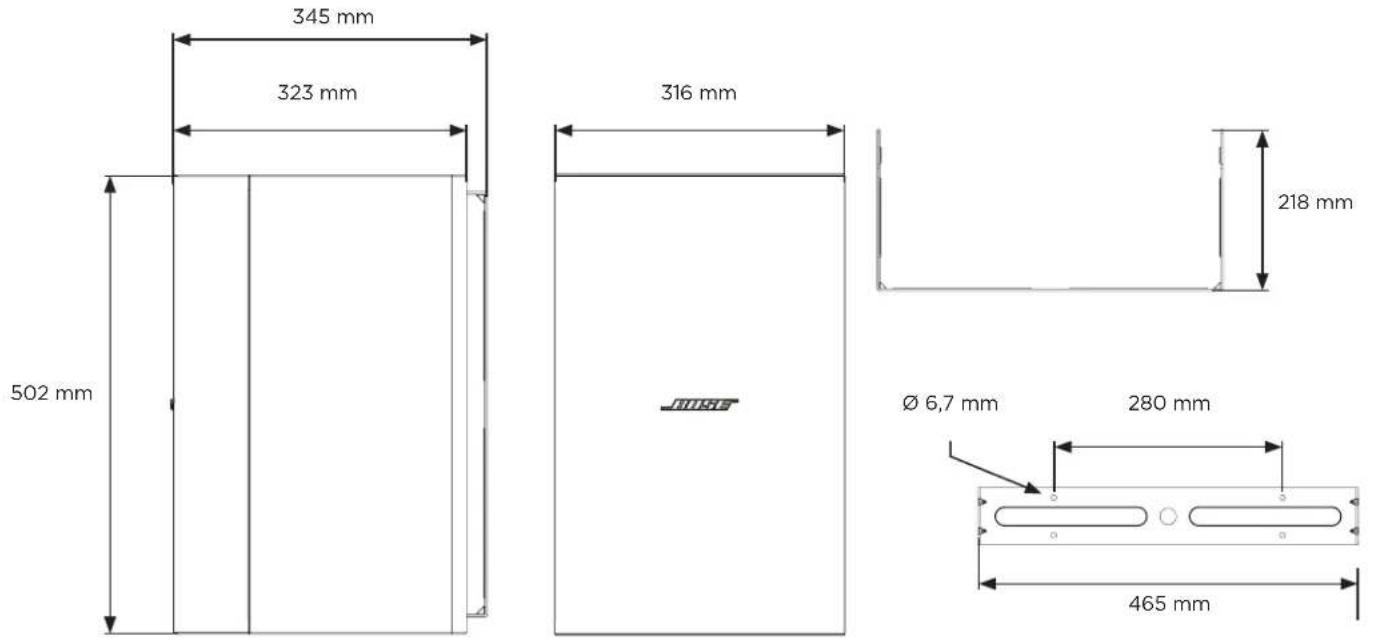

Produktabmessungen

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM10S-SUB auf PRO.BOSE.COM entnehmen.

Material, Abmessungen, Gewicht
Produktabmessungen Höhe: 502 mm
	Breite: 316 mm
	Tiefe: 323 mm
Nettogewicht - Lautsprecher mit Abdeckgitter und Halterung	16,10 kg
Versandgewicht 18,82 kg

Wichtige Installationshinweise

Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

Die Gewährleistung der Sicherheit der Lautsprechermontage obliegt demjenigen, der den Lautsprecher anbringt. Die fehlerhafte Montage des Lautsprechers kann zu Sach- und Personenschäden bis hin zur Todesfolge führen.

Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann.

Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Ofen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

Werkzeuge für das Anbringen des Lautsprechers sind nicht im Lieferumfang enthalten. Fragen Sie eine Fachkraft nach den geeigneten Montagewerkzeugen, bevor Sie den Lautsprecher anbringen.

Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.

Verkabeln des Lautsprechers

Kabeldurchmesser

Der DesignMax DM10S-SUB Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²) entwickelt.

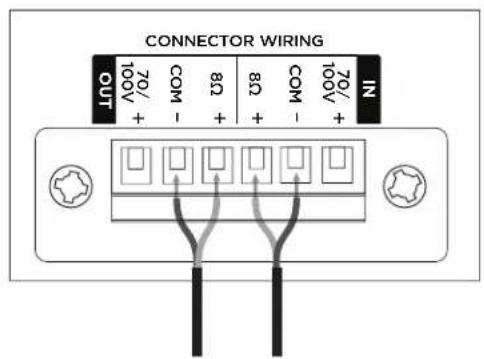

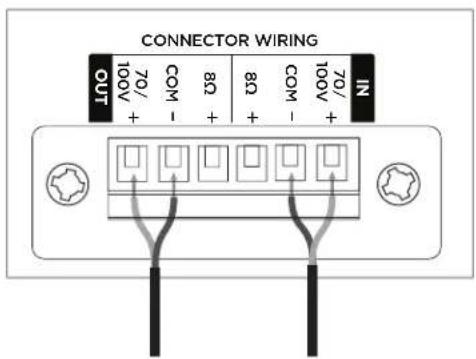

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. Der Lautsprecher ist für Kabel mit flexiblem Mantel oder Einzeldrähte vorgesehen.

70 V/100 V 8 Ω

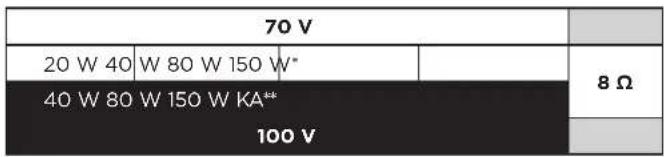

Lautsprechereinstellungen

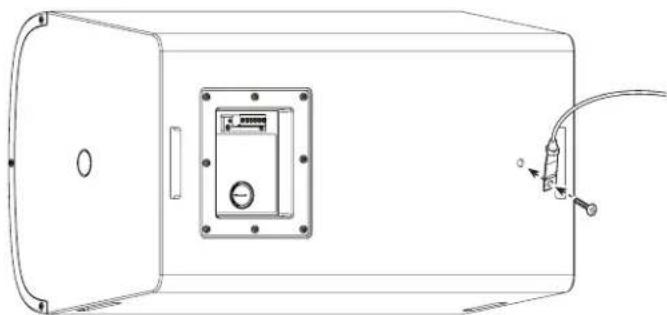

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.

Ein Sicherungsseil kann mithilfe des Einsatzes auf der Gehäuserückseite am Lautsprecher angebracht werden.

Die Gewindehülse ist für eine M8-Schraube mit 15 mm Länge vorgesehen (nicht im Lieferumfang enthalten).

* Werkseinstellung
** KA: Kein Anschluss (nicht verwenden)

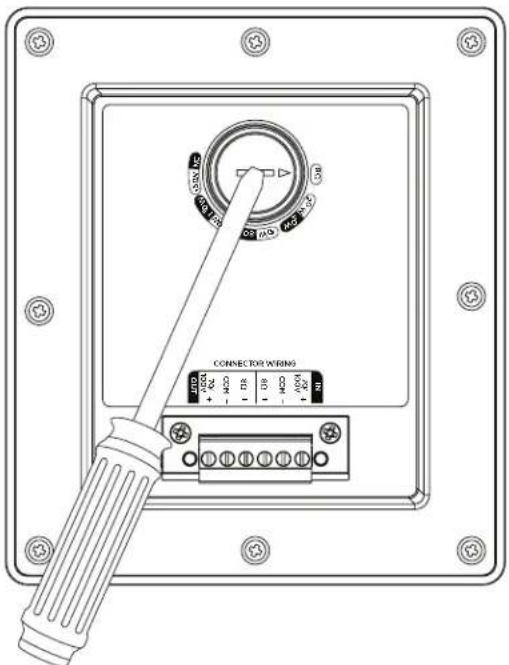

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.

Auf einer Seite und auf der Rückseite des Lautsprechers befinden sich jeweils zwei Aussparungen zur sicheren Befestigung des Lautsprechers an der Halterung. Der Lautsprecher kann in zwei Positionen montiert werden: horizontal oder vertikal. Wählen Sie mithilfe der Abbildung auf der rechten Seite die am besten geeignete Installationsoption aus.

Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.

		Ausrichtung des Lautsprechers
		Horizontal Vertikal
Aus-richtung der Halte-rung	Rückseite
	Seite	Deckenmontage	-

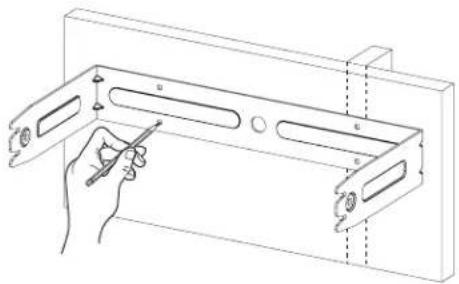

Montage der Halterung

Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktion angebracht sein muss. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind, müssen mit für die Montage geeigneten Befestigungselementen angebracht werden. Verwenden Sie Sicherungselemente, die den örtlichen Bauvorschriften und Anforderungen entsprechen.

Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Lautsprechers (16,10 kg) geeignet sind.

1. Markieren Sie die Position der Bohrlöcher.
2. Bohren Sie vier Löcher (in der Größe passender Sicherungselemente) in die Wand.
3. Befestigen Sie die Halterung mit vier Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie M6-Schrauben.

1 2 3

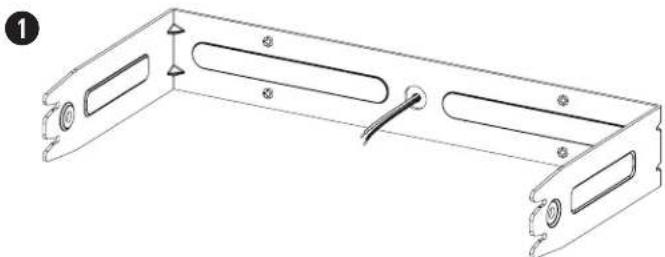

Verkabeln des Anschlusses

1. Führen Sie die Kabel durch das mittige Loch in der Halterung.
2. Entfernen Sie den Anschluss vom Lautsprecher.
3. Verkabeln Sie den Anschluss. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 19.

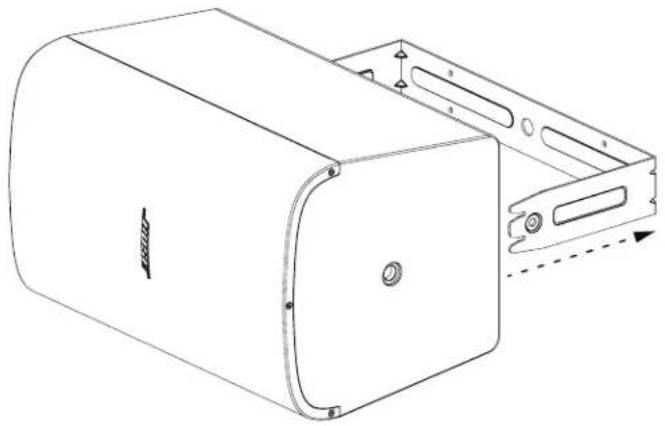

Installieren des Lautsprechers

WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum Herunterfallen des Lautsprechers führen.

Hinweis: Für die ordnungsgemäße Installation wird ein Innensechskantschlüssel (6 mm) benötigt.

1. Um den Lautsprecher an der Halterung zu befestigen, schieben Sie die Arme der Halterung je nach gewünschter Lautsprecherposition (siehe Installationsoptionen auf Seite 20) in die Aussparungen an der Seite oder der Rückseite des Lautsprechers.
2. Setzen Sie je eine der mitgelieferten M8-Schrauben in die dafür vorgesehenen Löcher an den Seiten des Lautsprechers ein.
3. Ziehen Sie die Schrauben mit dem Innensechskantschlüssel an, um den Lautsprecher an der Halterung zu befestigen.
4. Verschließen Sie die Löcher an den Seiten des Lautsprechers mit je einer Gummiabdeckung.

1

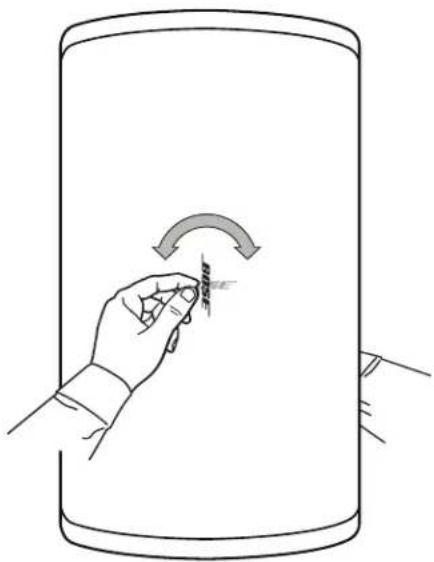

Sie können das Bose Logo an die Ausrichtung des Lautsprechers anpassen. Um das Logo zu drehen, entfernen Sie zunächst die Frontabdeckung, indem Sie die drei daran befestigten Schrauben auf jeder Seite entfernen.

Drücken Sie mit einer Hand die Vorrichtung an der Rückseite der Frontabdeckung. Drehen Sie mit der anderen Hand das Logo. Das Logo kann im und gegen den Uhrzeigersinn gedreht werden.

Wenn Sie das Logo in die gewünschte Position gebracht haben, setzen Sie die Frontabdeckung wieder auf und befestigen Sie sie mit den sechs Schrauben.

Hinweis: Drücken Sie die Vorrichtung nur nach innen, wenn Sie das Logo entfernen wollen.

Sicherheitshinweise und gesetzliche Bestimmungen

Der Bose DesignMax DM10S-SUB Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:

Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use

Allgemeine Gebrauchsfähigkeit - UL-Kategorie UEAY, Aktenzeichen S 5591 Kontrollnummer 3N89

Geeignet für die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640

Der DesignMax DM10S-SUB Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt: Getestet gemäß IEC60268-5, 2007
