DesignMax DM10SSub - 扬声器 BOSE - 免费用户手册

产品类型	嵌入式低音炮
品牌	Bose
型号	DesignMax DM10SSub
尺寸（高 x 宽 x 深）	502 mm x 316 mm x 323 mm
净重（含网罩和支架）	16.10 公斤
毛重	18.82 公斤
输入电压	70 V / 100 V
阻抗	8 Ω (250 W)
功率（70 V）	20 W, 40 W, 80 W, 150 W
功率（100 V）	40 W, 80 W, 150 W
用途	仅限室内，专业安装
安装方向	水平或垂直
箱体材料	未指定（可能为金属/复合材料）
网罩	可拆卸，可旋转Logo
连接方式	可插拔式欧式接线端子
允许电缆截面积	18 AWG (0.8 mm²) 至 14 AWG (2.1 mm²)
安全固定点	M8螺纹嵌件（不含螺钉）
维护与清洁	仅用干布，不使用化学品
安全标准	ANSI/UL 1480A-2016, CEI 60268-5
保修	有限保修（参见 PRO.BOSE.COM）
备件与可维修性	交由授权技术人员处理，用户不得自行维修

常见问题 - DesignMax DM10SSub BOSE

Bose DesignMax DM10SSub 的尺寸是多少？

尺寸如下：高502毫米，宽316毫米，深323毫米。

音箱的重量是多少？

净重（含网罩和支架）为16.10公斤，毛重为18.82公斤。

变压器的功率选项有哪些？

70 V：20、40、80、150 W。100 V：40、80、150 W。阻抗为8 Ω。

我可以在室外安装音箱吗？

不可以，本型号仅设计用于室内。请勿接触水或冷凝水。

如何清洁音箱？

仅使用干布。请勿使用肥皂、洗涤剂、酒精或其他化学品。

连接时使用哪种电缆？

使用截面为18 AWG（0.8 mm²）至14 AWG（2.1 mm²）的电缆。剥线6毫米。

如何调整Bose Logo的方向？

取下网罩（6颗螺丝），按下背面的按钮，将Logo旋转至所需方向。重新装上网罩。

我需要安装安全电缆吗？

某些地方法规要求安装。使用背面的M8嵌件、M8螺丝（不含）和合适的安全电缆。

我可以自行维修音箱吗？

不可以，所有维修必须由授权技术人员进行。请联系Bose Professional或授权经销商。

在哪里可以找到符合性声明？

完整的符合性声明请访问 www.bose.com/compliance。

用户手册 DesignMax DM10SSub BOSE

本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。

请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近的经销商或分销商，请访问 PRO.BOSE.COM。

1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用干布进行清洁。
7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
9. 只能使用制造商指定的附件/配件。

警告/小心

本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。

• 所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
• 不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装技术的专业安装人员才能尝试安装任何吊装式扬声器。
• 请勿将产品安装在暴露于水或可能发生冷凝的位置。
• 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。
• 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。
• 仅使用随附安装紧固件和附件或 Bose 指定与 DesignMax DMIOS-SUB 扬声器配合使用的安装紧固件和附件。不提供用于将扬声器固定到安装表面的安装紧固件。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技术参数表。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
• 未经授权切勿改装本产品。
• DesignMax DM10S-SUB 壁挂支架仅适用于 DM10S-SUB 机型。
• 只能使用干布清洁扬声器。请勿将扬声器暴露在肥皂、清洁剂、矿物油、酒精或其他清洁剂或化学制品中。

产品额定值:

输入电压：70V/100V

阻抗：8Ω，250W

CE 本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance。

此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素名称及成分
	有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X00000
金属零件	X00000
塑料零件	000000
扬声器	X00000
线缆	X00000
此表格依据SJ/T1164的要求制定。O:表示此零件中所有均质材料所包含的此类有毒或有害物质均低于GB/T26572中的限定要求。
X:表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于GB/T26572中的限定要求。

生产日期：序列号中第八位数字表示生产年份；“7”表示2007年或2017年。

中国进口商：博士视听系统（上海）有限公司，地址：中国（上海） 自由贸易试验区日樱北路353号，9号厂房C部位

欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 进口商和服务信息：[phone]

中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1。电话：[phone]

Bose 和 DesignMax 是 Bose Corporation 的商标。

Bose Corporation 总部：1-877-230-5639

©2019 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。

质保信息

本产品享有有限保修。

有关质保的详细信息，请访问 PRO.BOSE.COM。

包装清单

有关其他规格，请参阅 PRO.BOSE.COM 上的 DesignMax DM10S-SUB 技术参数表。

外观
产品尺寸	高度:502毫米(19.78英寸)
	宽度:316毫米(12.45英寸)
	深度:323毫米(12.70英寸)
带网罩和支架的扬声器净重	16.10千克(35.5磅)
装运重量	18.82千克(41.5磅)

重要安装信息

本产品仅可在室内使用。

安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。

安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可能导致损坏或人员伤亡。

请勿将产品安装在暴露于水或可能发生冷凝的位置。

请勿将产品安装在可能发生冷凝的位置。

此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。

请勿堵塞任何通风口。请按照制造商的说明进行安装。

请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。

不提供用于将扬声器固定到安装表面的安装紧固件。在安装扬声器之前，请咨询建筑物专业人员以了解合适的安装紧固件。

请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。

扬声器接线

线规

DesignMax DM10S-SUB 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。

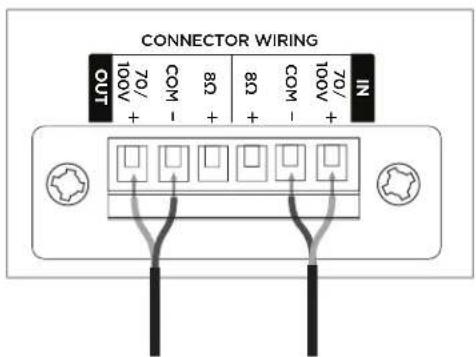

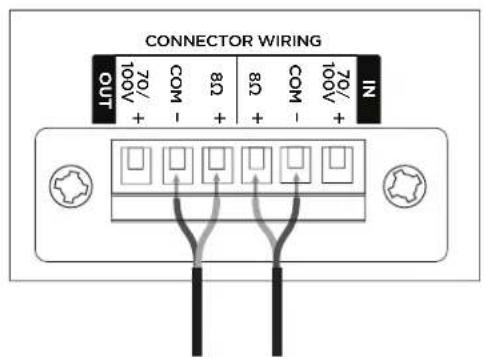

接线图

露出六毫米（1/4 英寸）长的裸线以连接到端子。

注意：扬声器不适合与硬质管子一起使用。扬声器仅适合软质管子或直接布线连接方式。

70V/100V 8Ω

扬声器设置

某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、方法和硬件。

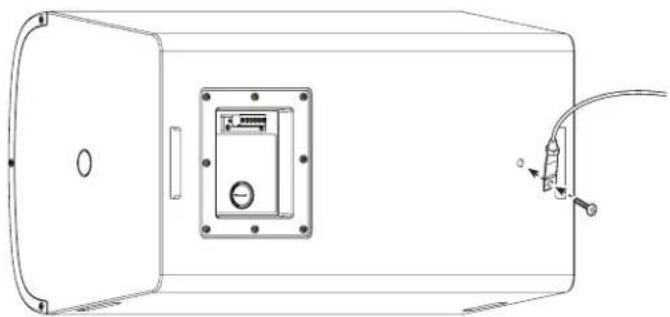

可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。

该插件适合与深度为 15 毫米（0.59 英寸）的 M8 螺钉（未随附）配合使用。

* 出厂默认设置
** NC: 无连接（不使用）

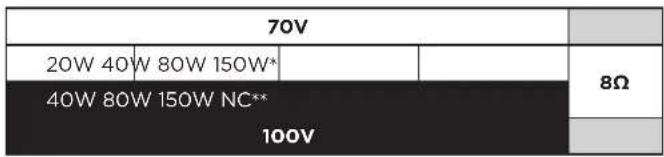

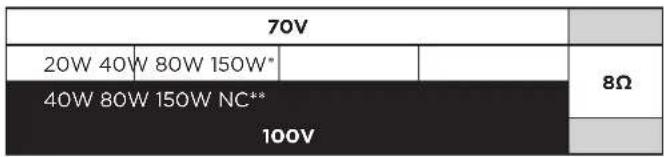

变压器抽头设置

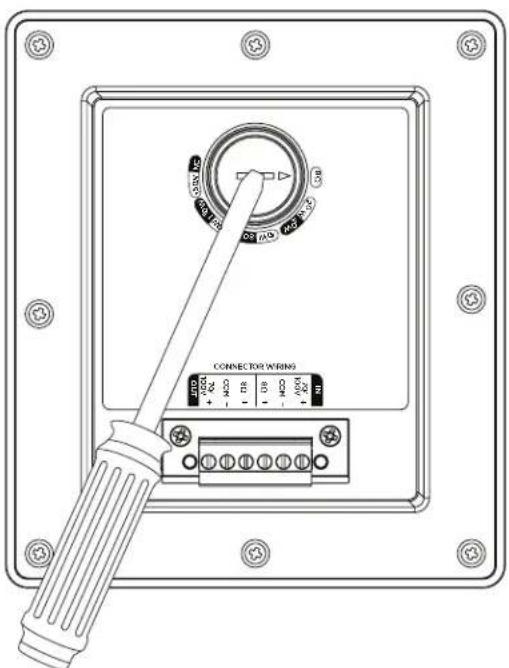

转动设置抽头。使用平头螺丝刀。

位于扬声器背面和侧面的两对插槽用于将扬声器固定到壁装支架上。扬声器有两种安装位置：水平和垂直。查看右侧表格，选择最适合您安装应用的方式选项。

注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）时，扬声器可能直接暴露在烹饪油烟之下，这可能会降低扬声器的性能或可靠性。

		扬声器朝向
		水平 垂直
支架方向	背面		贴墙
	侧面	贴天花板

安装支架

注意：选择安装位置时，必须将安装支架的至少一个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。请选择符合当地所有建筑法规和要求的紧固件。

注意：请选择合适的紧固件以支撑扬声器的重量（16.10千克[35.5磅]）。

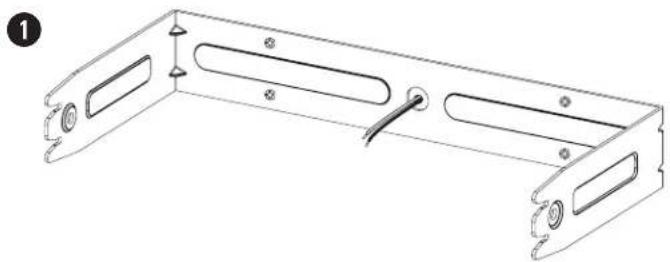

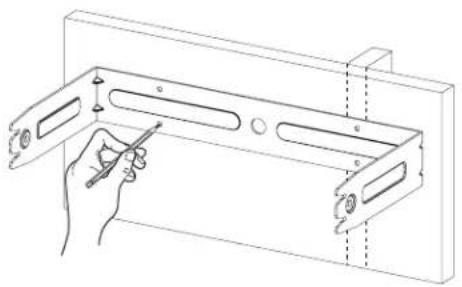

1. 做好钻孔记号。
2. 在墙壁上钻四个孔（大小适合相应的紧固件）。
3. 使用四颗螺丝（不随附）将支架固定到墙壁上。注意：使用 M6 或 14 英寸大小的螺钉。

1 2 3

1. 将接线穿过支架的中心孔。
2. 将接线端子从扬声器拆下。
3. 执行接线端子接线操作。有关接线信息，请参阅第 44 页的扬声器接线。

警告：不遵循以下步骤可能会导致不安全的安装环境，有扬声器跌落的危险。

注意：要正确安装，6毫米六角扳手必不可少。

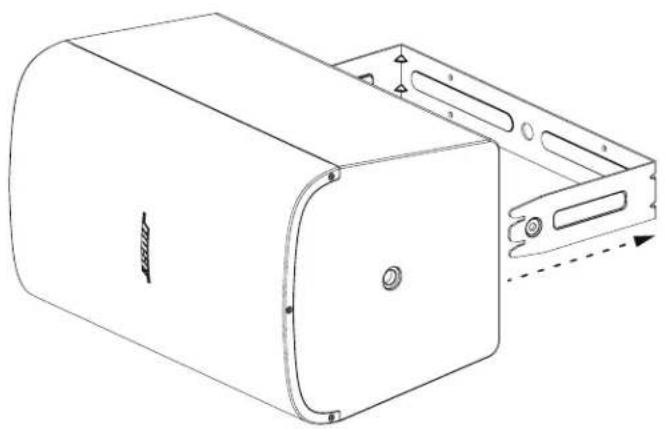

1. 将支架臂滑入扬声器插槽来连接扬声器和支架，请根据您选择的扬声器摆放位置决定是滑入扬声器背面或是侧面的插槽（参阅第45页的安装选项）。
2. 在扬声器每侧的洞中插入随附的 M8 螺钉。
3. 使用扳手拧紧螺钉，牢固连接扬声器和支架。
4. 在扬声器每侧的洞中插入橡胶帽。

1

您可以旋转 Bose 徽标，使其与扬声器的方向一致。要旋转徽标，先请拧下网罩每侧的三颗螺钉取下网罩。

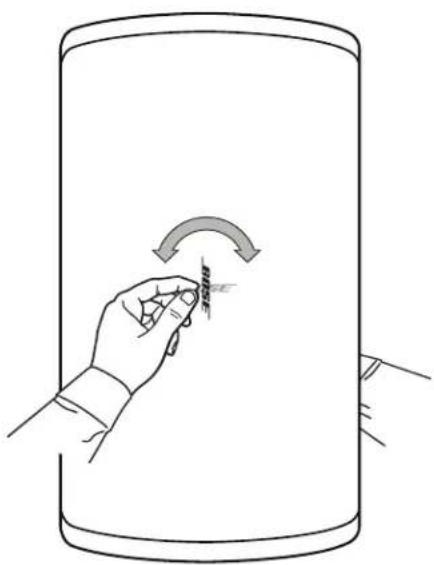

用一只手按下网罩背面的按钮。另一只手旋转徽标。徽标可顺时针或逆时针旋转。

将徽标转到您满意的位置后，放回网罩，拧紧六颗螺钉。

注意：除非您想要拆下徽标，否则切勿向内挤压按钮。

Bose DesignMax DM10S-SUB 扬声器经过测试，符合以下规格和用途：

列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途

通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89

适合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2017) 第 640 条

DesignMax DM10S-SUB 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：

按照 IEC60268-5 (2007) 标准进行测试。

請閱讀並保管好所有安全和使用指示。

本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。

請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或分銷商，請造訪 PRO.BOSE.COM。

1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿在水邊使用此裝置。
6. 只能用乾布清潔。
7. 請勿堵塞任何通風口。請按照製造商的指示安裝。
8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。
9. 只能使用製造商指定的附件/配件。

木產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。

• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
  以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷言或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿將本產品安裝於可能接觸水或結露的位置。
• 本產品並不適合安裝或用於室內有水設施區域（包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等）。
  請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。
• 慣限使用 Bose 隨附或指定用於 DesignMax DM10S-SUB loudspeakers 場聲器的五金部件與配件。未隨附可將揚聲器固定至安裝表面的五金部件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。
• 使產品遠離火源和熱源。請勿將明火火源（例如點燃的蠟燭）置於本產品上或本產品附近。
• 未經授權請勿擅自改裝本產品。
• DesignMax DM10S-SUB 壁掛支架僅供型號 DM10S-SUB 使用。
• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物油、酒精或其他清潔劑或化學品。

產品額定值：

輸入電壓：70V/100V

阻抗：8Ω，250W

CE 本產品符合所有適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance。

此符號表示本產品不得以家庭廢棄物方式去棄，而應將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。

台灣 BSMI 限用物質含有情況標示

製造日期：序號第八位數代表製造年份：「7」代表2007或2017。

中國進口商：Bose Electronics (Shanghai) Company Limited，中國（上海）自由貿易試驗區，口櫻北路353號，9號廠房C部

歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.進口商與服務資訊：[phone]

台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1 室。電話號碼：[phone]

Bose 和 DesignMax 是 Bose Corporation 的商標。

Bose Corporation 總部：1-877-230-5639

©2019 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。

保固資訊

此產品享有有限保固。

如需保固詳細資料，請造訪 PRO.BOSE.COM。

包装内容物

技術規格

如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 DesignMax DM10S-SUB 技術資料表。

外觀
產品尺寸	高度:502公釐(19.78吋)
	寬度:316公釐(12.45吋)
	深度:323公釐(12.70吋)
淨重,揚聲器加網罩及支架(單件)	16.10 kg (35.5 lb)
裝運重量	18.82 kg (41.5 lb)

重要安裝資訊

本產品僅供室內使用。

安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。

安裝人員須負責確保揚聲器安裝的安全。若未正確安裝揚聲器，則可能導致損害、傷害或死亡。

請勿將本產品安裝於可能接觸水或結露的位置。

請勿將產品安裝於可能結露的位置。

本產品並不適合安裝或用於室內有水設施區域（包括但不限於室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣率與室內溜冰場等）。

請勿堵塞任何通風口。請按照製造商的指示安裝。

請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。

未隨附可將揚聲器固定至安裝表面的五金部件。安裝揚聲器前，請諮詢建築專業人員以取得合適的安裝五金部件。

請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。

揚聲器接線

線規

DesignMax DM10S-SUB loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm²) 至 14 AWG (2.1 mm²) 的線材。

接線圖

露出六公釐（1/4吋）的裸線以連接至端子。

備註：木揚聲器不適用硬式導管。 本揚聲器僅適用軟性導管或配線連接。

70V/100V 8Ω

揚聲器設定

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、方式和五金部件。

可使用外殼後方的螺絲吊點將安全纜索連接至揚聲器。

吊點尺寸適用於 M8 螺絲 (未隨附)，深 15 公釐 (0.59 吋)。

* 原廠預設
** NC: 無連線 (請勿使用)

變壓器抽頭設定

轉動以設定抽頭功率。請使用平頭螺絲起了。

在揚聲器後方與側邊有兩對凹槽，可用來將揚聲器牢固地固定在安裝支架上。有兩種不同的揚聲器安裝位置：水平與垂直。請參考右側表格，選擇最適合您安裝的安裝選項。

備註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸烹調油脂（例如商業料理環境），恐因此降低揚聲器的效能或功能性。

		揚聲器方向
		水平 垂直
支架方向	返回
	侧面

安装支架

備註：選擇安裝位置時，應將至少一個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。請選用符合所有當地建築法規和規定的緊扣件。

備註：請選用合適的緊扣件，須能支撐揚聲器重量（16.10 公斤 [35.5 磅]）。

1. 標記鑽孔。
2. 在牆面上鑽出四個鑽孔（尺寸符合合適的緊扣件）。
3. 使用四個螺絲將支架固定於牆面(未隨附)。備註：使用 M6 或 1/4 时螺絲。

1 2 3

1. 將線路穿過支架中央孔。
2. 從揚聲器上取下連接器。
3. 將線路連接至連接器。如需瞭解配線資訊，請參見第 49 頁「揚聲器接線」。

警告：若未確實依下列步驟安裝，即可能導致安裝狀態不安全，造成墜落風險。

備註：需要6公釐內六角扳手以正確安裝。

1. 根據您選定的揚聲器位置，將支架支臂滑動至揚聲器背面或側邊凹槽，以將揚聲器固定在支架上（請參閱第50頁的安裝選項）。
2. 將其中一個隨附的 M8 螺絲插入揚聲器兩側的螺絲孔中。
3. 使用内八角扳手將螺絲轉緊，以將揚聲器固定在支架上。
4. 將橡膠蓋插入揚聲器兩側的孔中。

1

您可依照揚聲器方向旋轉 Bose 標誌。如需旋轉標誌，首先請將網罩兩側的三個螺絲拆下，以將網罩取下。

請一手按下網單後方的按鍵，同時另一手旋轉標誌。標誌可順時針或逆時針旋轉。

將標誌旋轉到您想要的方向後，重新裝上網罩，並用六個螺絲牢牢固定。

備註：除非欲將標誌取下，否則請勿將按鏈向內擠壓。

Bose DesignMax DM10S-SUB loudspeaker 揚聲器通過測試，且符合下列規格及用途：

名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器

般用途 - UL Category UEAY，案號 S 5591，控制號 3N89

根據 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程)第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝

DesignMax DM10S-SUB loudspeaker 揚聲器的設計符合下列歐洲組合系統法規所定義之要求

經測試符合 IEC60268-5，2007 年
