INSTRUKCJA OBSŁUGI SSA1200 EGO

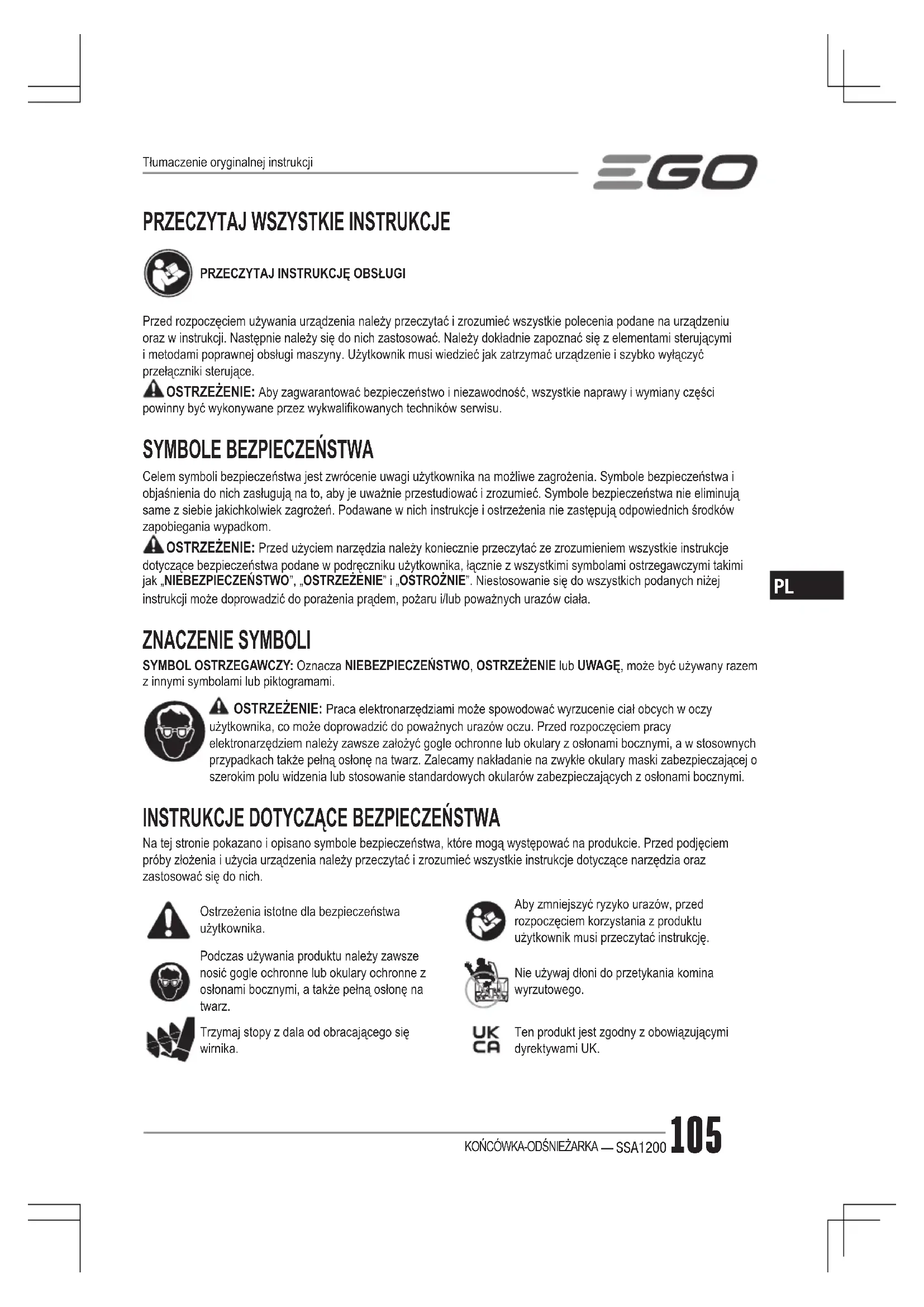

PRZECZYTAJ INSTRUKCJĘ OBSŁUGIPrzed rozpoczęciem używania urządzenia należy przeczytać i zrozumieć wszystkie polecenia podane na urządzeniu oraz w instrukcji. Następnie należy się do nich zastosować. Należy dokładnie zapoznać się z elementami sterującymi i metodami poprawnej obsługi maszyny. Użytkownik musi wiedzieć jak zatrzymać urządzenie i szybko wyłączyć przełączniki sterujące. OSTRZEŻENIE: Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy i wymiany części powinny być wykonywane przez wykwalikowanych techników serwisu.

SYMBOLE BEZPIECZEŃSTWA

Celem symboli bezpieczeństwa jest zwrócenie uwagi użytkownika na możliwe zagrożenia. Symbole bezpieczeństwa i objaśnienia do nich zasługują na to, aby je uważnie przestudiować i zrozumieć. Symbole bezpieczeństwa nie eliminują same z siebie jakichkolwiek zagrożeń. Podawane w nich instrukcje i ostrzeżenia nie zastępują odpowiednich środków zapobiegania wypadkom. OSTRZEŻENIE: Przed użyciem narzędzia należy koniecznie przeczytać ze zrozumieniem wszystkie instrukcje dotyczące bezpieczeństwa podane w podręczniku użytkownika, łącznie z wszystkimi symbolami ostrzegawczymi takimi jak „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” i „OSTROŻNIE”. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych urazów ciała. ZNACZENIE SYMBOLI SYMBOL OSTRZEGAWCZY: Oznacza NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGĘ, może być używany razem z innymi symbolami lub piktogramami. OSTRZEŻENIE: Praca elektronarzędziami może spowodować wyrzucenie ciał obcych w oczy użytkownika, co może doprowadzić do poważnych urazów oczu. Przed rozpoczęciem pracy elektronarzędziem należy zawsze założyć gogle ochronne lub okulary z osłonami bocznymi, a w stosownych przypadkach także pełną osłonę na twarz. Zalecamy nakładanie na zwykłe okulary maski zabezpieczającej o szerokim polu widzenia lub stosowanie standardowych okularów zabezpieczających z osłonami bocznymi.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Na tej stronie pokazano i opisano symbole bezpieczeństwa, które mogą występować na produkcie. Przed podjęciem próby złożenia i użycia urządzenia należy przeczytać i zrozumieć wszystkie instrukcje dotyczące narzędzia oraz zastosować się do nich.Ostrzeżenia istotne dla bezpieczeństwa użytkownika.Aby zmniejszyć ryzyko urazów, przed rozpoczęciem korzystania z produktu użytkownik musi przeczytać instrukcję.Podczas używania produktu należy zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi, a także pełną osłonę na twarz.Nie używaj dłoni do przetykania komina wyrzutowego.Trzymaj stopy z dala od obracającego się wirnika.Ten produkt jest zgodny z obowiązującymi dyrektywami UK.Tłumaczenie oryginalnej instrukcjiKOŃCÓWKA-ODŚNIEŻARKA — SSA1200106

Ten produkt jest zgodny z obowiązującymi dyrektywami WE.

Gwarantowany poziom mocy akustycznej. Emisja hałasu do środowiska zgodnie z dyrekty-wą Wspólnoty Europejskiej.Zużytych wyrobów elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu.mm MilimetrV Napięcie kg Kilogramcm CentymetrPrąd stały

OGÓLNE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA UŻYWANIA MASZYNY

OSTRZEŻENIE: Prosimy przeczytać wszystkie ostrzeżenia i instrukcje oraz przestudiować specykację i ilustracje dostarczone wraz z maszyną. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń. WSZYSTKIE OSTRZEŻENIA I INSTRUKCJE NALEŻY ZACHOWAĆ NA PRZYSZŁOŚĆ. Termin „maszyna” występujący w ostrzeżeniach dotyczy maszyny elektrycznej o zasilaniu sieciowym (przewodowej) lub akumulatorowym (bezprzewodowej).

BEZPIECZEŃSTWO W MIEJSCU PRACY

◾ Należy dbać o czystość i dobre oświetlenie w miejscu pracy. Bałagan i złe oświetlenie sprzyjają wypadkom. ◾ Maszyn nie należy używać w miejscach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Maszyny wytwarzają iskry, które mogą zapalić pył lub opary. ◾ W czasie pracy maszynę należy trzymać z dala od dzieci i osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem.

BEZPIECZEŃSTWO ELEKTRYCZNE

◾ Wtyczki maszyny muszą pasować do gniazdka. Nigdy w jakikolwiek sposób nie wolno przerabiać wtyczki. Do maszyn wymagających uziemienia nie należy używać przejściówek. Oryginalne wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem. ◾ Należy unikać dotykania ciałem powierzchni uziemionych, takich jak np. rury, kaloryfery, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem. ◾ Maszyny nie należy używać podczas deszczu lub w warunkach dużej wilgotności. Woda dostająca się do maszyny może zwiększyć ryzyko porażenia prądem lub awarii, która może doprowadzić do urazów ciała. ◾ Nie należy nadwyrężać przewodu. Nigdy nie należy używać przewodu do noszenia lub ciągnięcia maszyny; nie wolno chwytać za przewód, aby wyjąć wtyczkę z kontaktu. Przewód należy chronić przed gorącem, ropą, olejem, ostrymi krawędziami i poruszającymi się częściami. Zaplątane lub uszkodzone przewody zwiększają ryzyko porażenia prądem. ◾ Podczas używania maszyny na dworze należy stosować przedłużacz nadający się do używania na dworze. Używanie przewodu przeznaczonego do stosowania na dworze zmniejsza ryzyko porażenia prądem. ◾ Jeżeli użycie maszyny w miejscu o dużej wilgotności jest nieuniknione, należy stosować zasilanie zabezpieczone wyłącznikiem różnicowoprądowym. Używanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

BEZPIECZEŃSTWO OSOBISTE

◾ Podczas używania maszyny należy zachowywać czujność, patrzeć, co się robi i kierować się zdrowym rozsądkiem. Nie należy używać maszyny, gdy użytkownik jest zmęczony, albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie posługiwania się maszyną może spowodować poważne urazy. ◾ Należy używać środków ochrony osobistej. Należy zawsze nosić okulary ochronne. Stosowanie w odpowiednich warunkach sprzętu ochronnego takiego jak np. maska przeciwpyłowa, obuwie ochronne z podeszwami antypoślizgowymi, kask lub ochronniki słuchu zmniejszy ewentualne obrażenia. ◾ Nie należy dopuszczać do przypadkowego włączenia. Należy pilnować, aby przed podłączeniem maszyny do zasilania i/lub baterii akumulatorowej oraz przed podniesieniem i przenoszeniem przełącznik byłKOŃCÓWKA-ODŚNIEŻARKA — SSA1200 107

ustawiony w pozycji „wyłączone”. Trzymanie palca na przełączniku włączającym w czasie przenoszenia maszyn lub podłączanie ich do zasilania, gdy przełącznik ustawiony jest w pozycji „włączone”, może doprowadzić do wypadku. ◾ Przed włączeniem maszyny należy usunąć wszystkie klucze regulacyjne i inne narzędzia. Klucz zaczepiony o obracającą się część maszyny może spowodować obrażenia. ◾ Nie należy sięgać za daleko. Należy zawsze dbać o utrzymanie równowagi i pewne podparcie nóg. W nieprzewidzianych sytuacjach zapewnia to lepszą kontrolę nad maszyną. ◾ Należy nosić odpowiednią odzież. Nie powinno się nosić luźnych ubrań ani biżuterii. Włosy i odzież należy trzymać w bezpiecznej odległości od poruszających się części. Luźne ubrania, biżuteria lub długie włosy mogą zaczepić się o poruszające się części. ◾ Jeżeli urządzenie jest przystosowane do podłączania do odsysacza pyłu i urządzenia zbierającego, należy dopilnować, aby systemy te były podłączone i właściwie stosowane. Używanie systemów służących do pochłaniania pyłu może zmniejszyć zagrożenia związane z pyłem. ◾ Nie wolno dopuścić do tego, aby poczucie znajomości maszyn wynikające z ich częstego używania doprowadziło do lekceważenia i ignorowania zasad bezpieczeństwa. Jedno lekkomyślne działanie może w ułamku sekundy doprowadzić do ciężkich urazów.

UŻYWANIE I PIELĘGNACJA MASZYNY

◾ Maszyny nie należy forsować. Należy używać maszyny odpowiedniej do wykonywanej pracy. Odpowiednia maszyna wykona pracę lepiej i bezpieczniej, gdy pozwoli się jej pracować z prędkością/obrotami do jakich została zaprojektowana. ◾ Nie należy używać maszyny, jeżeli przełącznik zasilania nie włącza jej lub nie wyłącza. Maszyna, której nie da się kontrolować przełącznikiem, jest potencjalnie niebezpieczna i wymaga naprawy. ◾ Przed przystąpieniem do regulacji maszyny oraz przed wymianą akcesoriów lub odłożeniem maszyny na miejsce, należy odłączyć ją od zasilania i/lub wyjąć akumulator. Tego typu zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego włączenia się maszyny. ◾ Nieużywane maszyny należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno dopuszczać do obsługiwania maszyny przez osoby, które nie znają maszyny lub nie zapoznały się z niniejszą instrukcją. W rękach nieprzeszkolonych użytkowników maszyny mogą stanowić zagrożenie. ◾ Maszyny i akcesoria należy utrzymywać w dobrym stanie. Należy kontrolować, czy części ruchome nie są odchylone od osi, nie zacinają się i nie są pęknięte lub uszkodzone w inny sposób, który mógłby wpłynąć na działanie maszyny. Jeśli maszyna jest uszkodzona, przed użyciem należy ją naprawić. Wiele wypadków wynika ze złej konserwacji maszyn. ◾ Należy dbać o czystość i naostrzenie maszyn tnących. Odpowiednio utrzymane maszyny tnące z ostrymi krawędziami tnącymi są mniej narażone na zakleszczanie się i łatwiej jest je kontrolować. ◾ Maszyny, akcesoriów, wierteł, bitów, itp. należy używać zgodnie z niniejszą instrukcją, z uwzględnieniem warunków i rodzaju wykonywanej pracy. Korzystanie z maszyny niezgodnie z przeznaczeniem może doprowadzić do niebezpiecznych sytuacji. ◾ Należy dbać o to, aby uchwyty i powierzchnie do trzymania były suche, czyste i niezaplamione olejem lub smarem. Śliskie uchwyty nie pozwalają w bezpieczny sposób kontrolować maszyny w nieprzewidzianych sytuacjach.

UŻYWANIE I PIELĘGNACJA MASZYNY

AKUMULATOROWEJ ◾ Do ładowania należy używać wyłącznie ładowarki wskazanej przez producenta. Użycie ładowarki pochodzącej od jednego akumulatora do ładowania innego akumulatora grozi pożarem. ◾ Maszyn należy używać wyłącznie z dedykowanymi do nich akumulatorami. Użycie jakichkolwiek innych akumulatorów grozi obrażeniami i pożarem. ◾ Jeżeli akumulator nie jest używany, należy go przechowywać z dala od innych przedmiotów metalowych, np. spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie wyprowadzeń akumulatora. Zwarcie wyprowadzeń akumulatora może doprowadzić do oparzeń lub pożaru. ◾ W niesprzyjających warunkach może dojść do wycieku cieczy z akumulatora. Należy wtedy unikać wszelkiego kontaktu z tą cieczą. W razie przypadkowego kontaktu ze skórą, zabrudzone miejsce należy obcie przemyć wodą. Jeżeli płyn dostanie się do oczu, należy dodatkowo zasięgnąć porady lekarza. Płyn wyciekający z akumulatora może powodować podrażnienie lub oparzenia. ◾ Nie należy używać akumulatorów lub maszyn, które są uszkodzone lub zostały poddane przeróbkom.KOŃCÓWKA-ODŚNIEŻARKA — SSA1200108

Uszkodzone lub zmodykowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, co może doprowadzić do pożaru lub wybuchu lub stwarzać ryzyko urazów. ◾ Nie należy narażać akumulatora lub maszyny na kontakt z ogniem lub zbyt wysokimi temperaturami. Ogień lub temperatury przekraczające 130°C mogą doprowadzić do wybuchu. ◾ Należy przestrzegać wszystkich instrukcji ładowania. Nie należy ładować akumulatora lub maszyny poza przedziałem temperatur podanym w instrukcji. Ładowanie w sposób nieprawidłowy lub w temperaturze wykraczającej poza określony zakres może doprowadzić do uszkodzenia akumulatora i zwiększa ryzyko pożaru. SZKOLENIE ◾ Przed rozpoczęciem używania narzędzia należy przeczytać i zrozumieć wszystkie polecenia podane na maszynie oraz w instrukcji. Następnie należy się do nich zastosować. Należy dokładnie zapoznać się z elementami sterującymi i metodami poprawnej obsługi urządzenia. Użytkownik musi wiedzieć jak zatrzymać narzędzie i szybko wyłączyć przełączniki sterujące. ◾ Nigdy nie należy pozwalać dzieciom obsługiwać urządzenia. Nigdy nie należy pozwalać dorosłym obsługiwać narzędzia bez odpowiedniego poinstruowania ich. ◾ W stree pracy nie mogą przebywać żadne osoby, w szczególności dzieci. ◾ Aby nie pośliznąć się i nie upaść, należy zachowywać ostrożność, zwłaszcza podczas cofania odśnieżarki. PRZYGOTOWANIE ◾ Nigdy nie należy używać urządzenia, gdy w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta domowe. ◾ W czasie używania urządzenia należy nosić okulary i solidne buty. ◾ Odległość między narzędziem a osobami postronnymi musi wynosić co najmniej 15 metrów. ◾ Nigdy nie należy używać narzędzia, gdy operator jest zmęczony, chory albo pod wpływem alkoholu lub narkotyków. ◾ Teren, na którym będzie używane urządzenie, należy dokładnie sprawdzić. Wszystkie wycieraczki, sanki, deski, druty i inne przedmioty należy usunąć. ◾ Nie należy używać urządzenia bez założenia odpowiedniej odzieży zimowej. Należy unikać luźnych ubrań, które mogłyby się zaczepić o poruszające się części. Należy nosić obuwie poprawiające przyczepność na śliskich powierzchniach. ◾ W celu ochrony oczu przed przedmiotami, które mogłyby zostać wyrzucone w powietrze przez maszynę, w czasie użytkowania, regulacji lub naprawy należy zawsze nosić okulary ochronne lub inne osłony ochronne na oczy. ◾ Do wszystkich urządzeń z silnikami z elektrycznym zapłonem należy używać przedłużaczy i kontaktów takich, jak określił producent. ◾ Nigdy nie należy próbować dokonywać regulacji w czasie pracy silnika (z wyjątkiem sytuacji, w których jest to wyraźnie zalecane przez producenta).UŻYTKOWANIE ◾ Nie należy kłaść dłoni ani stawiać stóp w pobliżu obracających się części lub pod nimi. Należy się zawsze trzymać z dala od otworu wyrzutowego. ◾ Podczas przekraczania żwirowych alejek, ścieżek lub dróg oraz w czasie pracy na nich należy zachować szczególną ostrożność. Należy zawsze zachowywać czujność, uważać na ukryte zagrożenia i ruch drogowy. ◾ Po uderzeniu w jakiś przedmiot należy wyłączyć silnik, wyjąć akumulator, dokładnie skontrolować końcówkę-odśnieżarkę pod kątem ewentualnych uszkodzeń i przed jej ponownym włączeniem i użyciem naprawić wszelkie usterki. ◾ Jeśli urządzenie zaczyna nienormalnie drgać, należy wyłączyć silnik i natychmiast sprawdzić, co jest przyczyną. Wibracje są na ogół sygnałem ostrzegającym o problemach. ◾ Przed opuszczeniem strefy pracy, odtykaniem obudowy wirnika oraz na czas przeprowadzania napraw, regulacji i kontroli należy wyłączać silnik. ◾ Podczas pracy na pochyłościach należy zachować szczególną ostrożność. ◾ Nigdy nie należy używać końcówki-odśnieżarki bez założenia na miejsce odpowiednich osłon i innych zabezpieczeń i upewnienia się, że działają. ◾ Nigdy nie należy kierować komina wyrzutowego w stronę ludzi lub miejsc, w których może dojść do zniszczenia mienia. Dzieci i inne osoby postronne należy trzymać z daleka. ◾ Maszyny nie należy przeciążać przez dążenie do zbyt szybkiego odśnieżenia. ◾ Na śliskich powierzchniach nigdy nie należy używać odśnieżarki z dużą prędkością. Podczas cofania się należy patrzeć za siebie oraz zachowywać ostrożność. ◾ Należy używać tylko osprzętu i akcesoriówKOŃCÓWKA-ODŚNIEŻARKA — SSA1200 109

zatwierdzonych przez producenta końcówki-odśnieżarki (takich jak belka zgarniająca). ◾ Nigdy nie należy włączać odśnieżarki, jeżeli użytkownik nie ma dobrej widoczności lub oświetlenia. Należy zawsze pilnować, gdzie się stawia stopy i mocno trzymać uchwyty. Należy chodzić, a nie biegać. ◾ Nie należy narażać akumulatora lub narzędzia na kontakt z ogniem lub zbyt wysokimi temperaturami. Ogień lub temperatury przekraczające 100°C mogą doprowadzić do wybuchu. ◾ W urządzeniu należy używać wyłącznie akumulatorów i ładowarek podanych na rys. B.

ODTYKANIE ZAPCHANEGO WIRNIKA

Dotknięcie ręką obracającego się wirnika jest najczęstszą przyczyną urazów doznanych podczas pracy odśnieżarkami. Do czyszczenia obracającego się wirnika nigdy nie należy używać dłoni.Aby wyczyścić zespół wirnika, należy: ◾ WYŁĄCZYĆ NARZĘDZIE! ◾ Wyjąć akumulator z narzędzia. ◾ Odczekać 10 sekund, aby mieć pewność, że wirnik przestał się kręcić. ◾ Zawsze używać narzędzia do czyszczenia wirnika, które jest przymocowane do maszyny jako narzędzie dodatkowe; nie wolno tego robić ręką.

KONSERWACJA I PRZECHOWYWANIE

◾ Aby mieć pewność, że urządzenie jest bezpieczne i nadaje się do użytkowania, w regularnych odstępach czasu należy kontrolować wszystkie śruby i elementy mocujące pod kątem ich właściwego dokręcenia. ◾ Jeśli końcówka-odśnieżarka ma być przechowywana przez dłuższy czas, należy zawsze sprawdzić stosowne informacje w instrukcji obsługi. ◾ Etykiety z informacjami o bezpieczeństwie i instrukcjami należy konserwować lub wymieniać, odpowiednio do potrzeb. ◾ Włączyć maszynę na kilka minut, aby zapobiec zamarznięciu zespołu wirnika.NINIEJSZĄ INSTRUKCJĘ NALEŻY ZACHOWAĆ. Zachęcamy do częstego korzystania z niej. Instrukcja może też posłużyć do przeszkolenia innych osób, które będą używały narzędzia. Jeśli narzędzie zostanie komuś pożyczone, osobie tej należy również udostępnić niniejszą instrukcję, aby zapobiec niewłaściwemu użytkowaniu i możliwym urazom. SPECYFIKACJA Napięcie znamionowe 56 VPrędkość bez obciążenia1420±10% obr./ min 1750±10% obr./ min Szerokość odśnieżania 30 cmOdległość wyrzutu Do 7,5 mWysokość pobierania 15 cmZalecana temperatura użytkowania -10-10°CZalecana temperatura przechowywania *Dotyczy urządzenia BEZ akumulatora-20-70°CCiężar 5,2 kgZmierzony poziom mocy akustycznej

98 dB(A) K=2,3 dB(A) (PH1400E)90,41 dB(A) K=2,34 dB(A) (PH1420E)91 dB(A) K=1,3 dB(A) (PHX1600)Poziom ciśnienia akustycznego na wysokości ucha operatora L 90 dB(A) K=2,5 dB(A) (PH1400E)87,7 dB(A) K=3 dB(A) (PH1420E)85 dB(A) K=3 dB(A) (PHX1600)Gwarantowany poziom mocy akustycznej L

(pomiar zgodnie z dyrektywą 2000/14/WE)100 dB(A)KOŃCÓWKA-ODŚNIEŻARKA — SSA1200110

Szacunkowe drgania a

Przedni uchwyt pomocniczy4,4 m/s

(PHX1600) ◾ Powyższe parametry są testowane i mierzone na głowicy uniwersalnej PH1400E/PH1420E/PHX1600. ◾ Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardowymi metodami testowania i może służyć do porównywania różnych narzędzi. ◾ Deklarowana całkowita wartość drgań może również służyć do wstępnej oceny narażenia na drgań.UWAGA: Emisja drań podczas rzeczywistego stosowania elektronarzędzia może różnić się od deklarowanej wartości, w której narzędzie jest używane. Aby się zabezpieczyć, w rzeczywistych warunkach użytkowania użytkownik powinien nosić rękawice i nauszniki ochronne.

LISTA ELEMENTÓW W OPAKOWANIU

(RYS. A) OPIS POZNAJ SWOJĄ KOŃCÓWKĘ-ODŚNIEŻARKĘ (Rys. A) 1. Pokrętło regulacji deektora2. Trzonek3. Śruba uszczelniająca4. Korpus5. Deektor6. Belka zgarniająca7. Wirnik8. Oś wirnika9. Klucz imbusowy10. Zaślepka MONTAŻ OSTRZEŻENIE: W przypadku braku lub uszkodzenia którejś z części nie należy uruchamiać urządzenia aż do momentu wymiany lub naprawy części. Używanie urządzenia z uszkodzonymi częściami lub gdy którejś z części brakuje może doprowadzić do poważnych urazów ciała. OSTRZEŻENIE: Nie należy próbować przerabiać urządzenia lub tworzyć akcesoriów, które nie są zalecane do używania w produkcie. Wszelkie tego typu zmiany lub modykacje są niedozwolone i mogą prowadzić do niebezpiecznych sytuacji oraz poważnych urazów ciała. OSTRZEŻENIE: Aby zapobiec przypadkowemu włączeniu, które mogłoby spowodować urazy ciała, na czas mocowania części należy zawsze wyjmować z maszyny akumulator. ROZPAKOWANIE ◾ Aby się upewnić, że w czasie transportu nie doszło do żadnych usterek i uszkodzeń, narzędzie należy dokładnie skontrolować. ◾ Zanim dokładnie nie sprawdzi się narzędzia i nie przekona się o jego poprawnym działaniu, nie należy wyrzucać opakowania. ZAKŁADANIE KOŃCÓWKI-ODŚNIEŻARKI NA

Końcówka-odśnieżarka została zaprojektowana do używania z głowicą uniwersalną EGO Power Head PH1400E/PH1420E/PHX1600.Więcej informacji podano w części „ZAKŁADANIE KOŃCÓWKI NA GŁOWICĘ UNIWERSALNĄ” w instrukcji do głowicy uniwersalnej PH1400E/PH1420E/PHX1600. ZDEJMOWANIE KOŃCÓWKI Z GŁOWICY UNIWERSALNEJ Patrz część „ZDEJMOWANIE KOŃCÓWKI Z GŁOWICY UNIWERSALNEJ” w instrukcji obsługi głowicy uniwersalnej PH1400E/PH1420E/PHX1600. UŻYTKOWANIE OSTRZEŻENIE: Nie wolno dopuść do tego, aby znajomość narzędzia doprowadziła do nieuwagi. Należy pamiętać, że do spowodowania poważnych obrażeń wystarczy zaledwie chwila nieuwagi.KOŃCÓWKA-ODŚNIEŻARKA — SSA1200 111

OSTRZEŻENIE: Podczas używania produktu należy zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi oraz pełną osłonę na twarz. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych obrażeń oczu odłamkiem lub skrawkiem materiału wyrzuconym przez pracujące narzędzie, a także grozi innymi możliwymi urazami. ZASTOSOWANIA Urządzenia można używać wyłącznie do celów podanych poniżej: ◾ Czyszczenie małych powierzchni takich jak podwórza, chodniki i garaże w lekkich warunkach pracy. UŻYWANIE KOŃCÓWKI-ODŚNIEŻARKI ZAŁOŻONEJ NA GŁOWICĘ UNIWERSALNĄ OSTRZEŻENIE: Nigdy nie należy używać odśnieżarki na zamarzniętych jeziorach, rzekach lub podobnych powierzchniach. Załamanie się lodu grozi śmiercią lub ciężkimi urazami. OSTRZEŻENIE: Odśnieżarki nie należy nigdy używać na dachach lub innych niestabilnych powierzchniach, tego typu zastosowanie grozi śmiercią lub ciężkimi urazami ciała. OSTRZEŻENIE: Odśnieżarki nie należy używać na lodzie, ponieważ grozi to pośliźnięciem się i upadkiem, a w konsekwencji potencjalnie ciężkimi urazami ciała. OSTRZEŻENIE: Nie należy nosić luźnych ubrań, chust ani biżuterii. Mogą one wkręcić się w poruszające się części, co może doprowadzić do śmierci lub ciężkich urazów ciała. OSTRZEŻENIE: Końcówki-odśnieżarki nigdy nie wolno kierować w stronę ludzi lub zwierząt. Wyrzucany śnieg lub inne wyrzucone przedmioty mogą spowodować poważne urazy ciała. OSTRZEŻENIE: Należy dopilnować, aby na odśnieżanym terenie nie było kamieni, patyków, drutów, żwiru i innych przedmiotów, które mogłyby zostać przypadkowo i w niewiadomym kierunku wyrzucone przez odśnieżarkę, a w konsekwencji spowodować ciężkie urazy ciała u operatora lub osób postronnych.Podczas używania końcówki-odśnieżarki należy mocno trzymać narzędzie obiema rękoma (Rys. C). ◾ Przed rozpoczęciem pracy należy zorientować się, z której strony wieje wiatr. Jeśli jest to możliwe, śnieg należy wysypywać z wiatrem, tak aby śnieg nie był zdmuchiwany przez wiatr w twarz użytkownika. ◾ W ekstremalnych warunkach pogodowych niektóre części końcówki-odśnieżarki mogą zamarznąć. Nie należy próbować używać narzędzia, którego części zamarzły. ◾ Jeśli w czasie pracy narzędzie dotknie jakiejkolwiek przeszkody, należy je zatrzymać i wyjąć z niego akumulator. Przed użyciem należy dokładnie skontrolować narzędzie. ◾ Jeśli śnieg jest zbyt zbity i głębszy niż głębokość oczyszczania, odgarnięcie śniegu może wymagać więcej niż jednorazowego użycia narzędzia.Po zakończeniu należy pozwolić, aby narzędzie przez kilka minut popracowało, aby przed schowaniem narzędzia usunąć z wirnika cały śnieg.

WŁĄCZANIE/WYŁĄCZANIE NARZĘDZIA

Więcej informacji – patrz część „WŁĄCZANIE/WYŁĄCZANIE GŁOWICY UNIWERSALNEJ” w instrukcji do głowicy uniwersalnej PH1400E/PH1420E/PHX1600. POKRĘTŁO REGULACJI DEFLEKTORA (Rys. D) Kierunek wyrzutu śniegu z odśnieżarki można zmienić przez przekręcenie pokrętła regulacji deektora w lewo, do przodu lub w prawo.Maksymalny zakres regulacji pokrętła wynosi 60° (po 30° w lewo lub w prawo).Gdy pokrętło znajdzie się w pozycji maksymalnie w lewo lub maksymalnie w prawo, zostaje ono zablokowane. Aby je odblokować, wystarczy nacisnąć pokrętło i przekręcić je wstecz.D-1 Wskaźnik blokadyD-2 Pokrętło regulacji deektora KONSERWACJA

Podczas czyszczenia części plastikowych należy unikać używania rozpuszczalników. Pod wpływem kontaktu z różnego rodzaju rozpuszczalnikami dostępnymi w handlu większość tworzyw może ulec uszkodzeniu. Do usuwania zabrudzeń, kurzu, oleju, smaru itp. należy używać czystych ściereczek. OSTRZEŻENIE: Podczas czyszczenia końcówki- odśnieżarki, NIE WOLNO zanurzać jej w wodzie ani innych płynach.

MONTAŻ I ODCZEPIANIE BELKI ZGARNIAJĄCEJ

1. Wyjąć akumulator z głowicy uniwersalnej.2. Położyć końcówkę-odśnieżarkę na boku lub w innej pozycji umożliwiającej wygodne wykonanie czynnościKOŃCÓWKA-ODŚNIEŻARKA — SSA1200112

serwisowych przy belce zgarniającej.3. Wykręcić cztery śruby z przodu belki zgarniającej oraz dwie śruby na obu końcach. Aby je odkręcić, użyć śrubokręta (do dokupienia osobno) (Rys. E i F).E-1 Belka zgarniająca4. W razie potrzeby zużytą belkę zgarniającą należy wymienić na nową.5. Aby ją ponownie zamontować, należy włożyć nową belkę zgarniającą, dopasować 6 otworów, włożyć w nie 6 śrub i dokręcić je śrubokrętem (do dokupienia osobno).

SMAROWANIE PRZEKŁADNI TRANSMISYJNEJ

Przekładnia transmisyjna wymaga okresowego smarowania smarem do przekładni. Co 50 godzin pracy, należy kontrolować stan smaru w obudowie przekładni: w tym celu należy wykręcić śrubę uszczelniającą z boku obudowy.Jeśli po bokach przekładni nie widać w ogól smaru, należy wykonać kroki podane poniżej w celu napełnienia obudowy smarem do 3/4 pojemności.Obudowy przekładni transmisyjnej nie należy całkowicie napełniać.1. Ustawić końcówkę-odśnieżarkę pionowo tak, aby śruba uszczelniająca była skierowana do góry (Rys. G).G-1 Obudowa przekładniG-2 Śruba uszczelniająca2. Kluczem wielofunkcyjnym odkręcić i zdjąć śrubę uszczelniającą.3. Użyć strzykawki olejowej (do dokupienia osobno), aby wstrzyknąć odrobinę smaru w otwór na śrubę; nie przekraczać 3/4 pojemności.4. Po wstrzyknięciu smaru dokręcić śrubę uszczelniającą.

TRANSPORT I PRZECHOWYWANIE

◾ Wyjąć akumulator z narzędzia. ◾ Przed schowaniem dokładnie wyczyścić narzędzie. Narzędzie należy przechowywać w suchym i przewiewnym miejscu niedostępnym dla dzieci: albo pod kluczem, albo wystarczająco wysoko. Narzędzia nie należy przechowywać na nawozach lub w ich pobliżu, to samo dotyczy benzyny oraz innych substancji chemicznych. Ochrona środowiska Urządzeń elektrycznych, zużytych akumulatorów i ładowarki nie należy wyrzucać do zwykłych zmieszanych śmieci domowych! Produkt należy oddać do zbiórki selektywnej w autoryzowanym punkcie recyklingu. Maszyny elektryczne należy oddawać do przyjaznych dla środowiska zakładów recyklingu..KOŃCÓWKA-ODŚNIEŻARKA — SSA1200 113

Odśnieżarka nie włącza się. ◾ Rozładowany akumulator ◾ Naładować akumulator. ◾ Przycisk odblokowujący lub przełącznik spustowy nie był używany prawidłowo. ◾ Postępować zgodnie z zaleceniami podanymi w części „WŁĄCZANIE/WYŁĄCZANIE GŁOWICY UNIWERSALNEJ” w instrukcji obsługi głowicy PH1400E/PH1420E/PHX1600. ◾ Akumulator nie jest w pełni włożony do obudowy. ◾ Sprawdzić, czy akumulator jest całkowicie włożony do obudowy.Maszyna jest w sposób oczywisty uszkodzona. ◾ Uszkodzenie w czasie transportu i użytkowania. ◾ Zaprzestać używania narzędzia, wysłać je do wyznaczonego punktu serwisowego w celu dokonania naprawy.Odśnieżarka pozostawia cienką warstwę. ◾ Belka zgarniająca jest zużyta. ◾ Wymienić belkę zgarniającą. Nieoczekiwane wyłączenie w czasie pracy ◾ Przeciążenie maszyny ◾ Zmniejszyć obciążenie maszyny. ◾ Akumulator lub maszyna przegrzały się ◾ Przed rozpoczęciem pracy pozwolić, aby akumulator lub narzędzie ostygły. GWARANCJA

POLITYKA GWARANCYJNA EGO

W celu zapoznania się z wszystkimi warunkami polityki gwarancyjnej EGO prosimy odwiedzić stronę egopowerplus.eu.PŘÍDAVNÁ LOPATA NA SNÍH — SSA1200114
