SSA1200 - Multifunkciós szerszámok EGO - Ingyenes használati útmutató

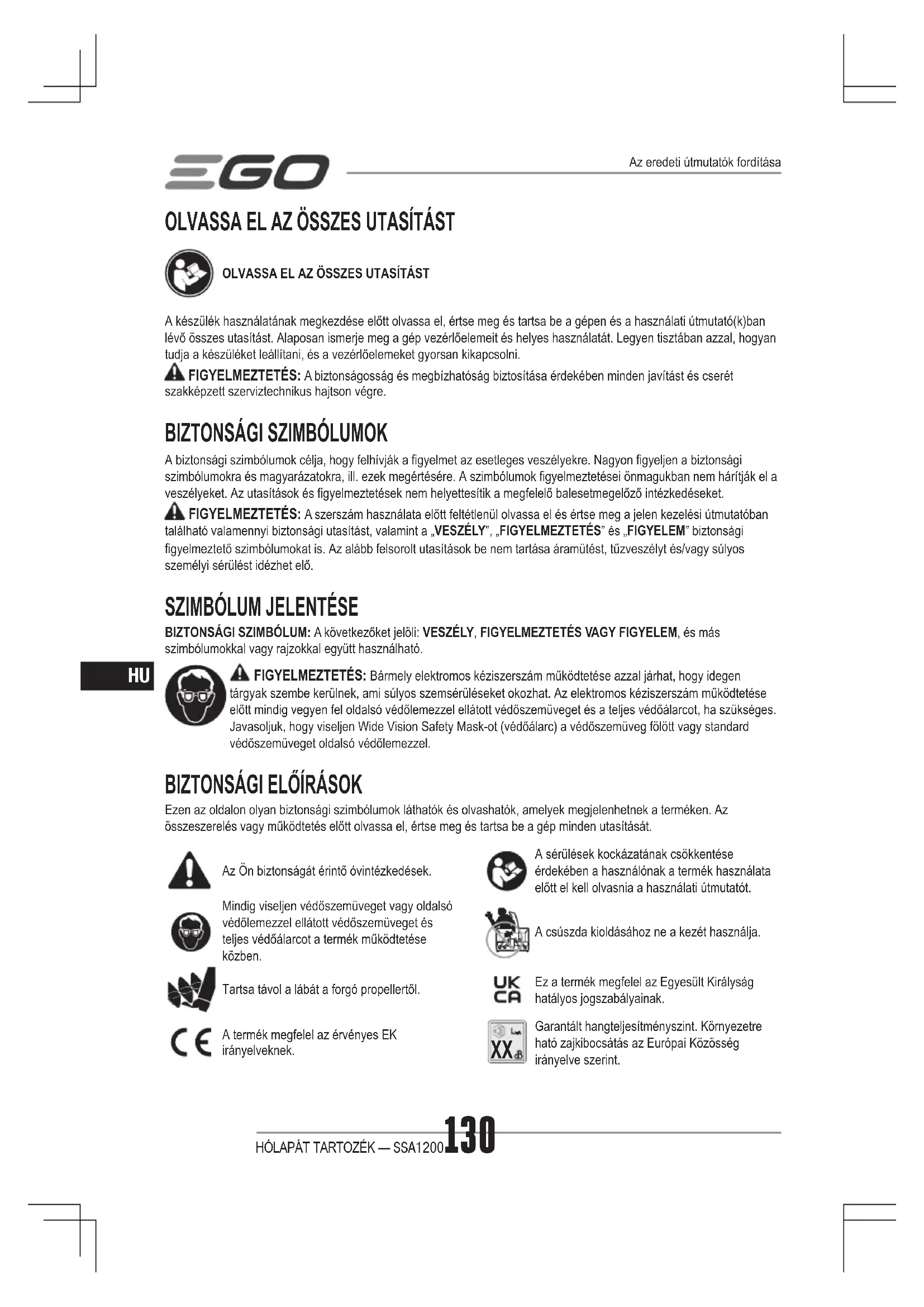

HASZNÁLATI ÚTMUTATÓ SSA1200 EGO

OLVASSA EL AZ ÖSSZES UTASÍTÁST OLVASSA EL AZ ÖSSZES UTASÍTÁSTA készülék használatának megkezdése előtt olvassa el, értse meg és tartsa be a gépen és a használati útmutató(k)ban lévő összes utasítást. Alaposan ismerje meg a gép vezérlőelemeit és helyes használatát. Legyen tisztában azzal, hogyan tudja a készüléket leállítani, és a vezérlőelemeket gyorsan kikapcsolni. FIGYELMEZTETÉS: A biztonságosság és megbízhatóság biztosítása érdekében minden javítást és cserét szakképzett szerviztechnikus hajtson végre.

BIZTONSÁGI SZIMBÓLUMOK

A biztonsági szimbólumok célja, hogy felhívják a gyelmet az esetleges veszélyekre. Nagyon gyeljen a biztonsági szimbólumokra és magyarázatokra, ill. ezek megértésére. A szimbólumok gyelmeztetései önmagukban nem hárítják el a veszélyeket. Az utasítások és gyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket. FIGYELMEZTETÉS: A szerszám használata előtt feltétlenül olvassa el és értse meg a jelen kezelési útmutatóban található valamennyi biztonsági utasítást, valamint a „VESZÉLY”, „FIGYELMEZTETÉS” és „FIGYELEM” biztonsági gyelmeztető szimbólumokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.

BIZTONSÁGI SZIMBÓLUM: A következőket jelöli: VESZÉLY, FIGYELMEZTETÉS VAGY FIGYELEM, és más szimbólumokkal vagy rajzokkal együtt használható. FIGYELMEZTETÉS: Bármely elektromos kéziszerszám működtetése azzal járhat, hogy idegen tárgyak szembe kerülnek, ami súlyos szemsérüléseket okozhat. Az elektromos kéziszerszám működtetése előtt mindig vegyen fel oldalsó védőlemezzel ellátott védőszemüveget és a teljes védőálarcot, ha szükséges. Javasoljuk, hogy viseljen Wide Vision Safety Mask-ot (védőálarc) a védőszemüveg fölött vagy standard védőszemüveget oldalsó védőlemezzel.

BIZTONSÁGI ELŐÍRÁSOK

Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az összeszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását.Az Ön biztonságát érintő óvintézkedések.A sérülések kockázatának csökkentése érdekében a használónak a termék használata előtt el kell olvasnia a használati útmutatót.Mindig viseljen védőszemüveget vagy oldalsó védőlemezzel ellátott védőszemüveget és teljes védőálarcot a termék működtetése közben.A csúszda kioldásához ne a kezét használja.Tartsa távol a lábát a forgó propellertől.Ez a termék megfelel az Egyesült Királyság hatályos jogszabályainak.A termék megfelel az érvényes EK irányelveknek.

Garantált hangteljesítményszint. Környezetre ható zajkibocsátás az Európai Közösség irányelve szerint.Az eredeti útmutatók fordításaHÓLAPÁT TARTOZÉK — SSA1200 131

Az elhasználódott elektromos termékek nem helyezhetők a háztartási hulladékok közé. Vigye hivatalos újrahasznosító telephelyre. mm Milliméter V Feszültség kg Kilogramm cm Centiméter Egyenáram

ÁLTALÁNOS GÉPBIZTONSÁGI

FIGYELMEZTETÉSEK FIGYELMEZTETES: Olvassa el a szerszámhoz mellékelt összes biztonsági gyelmeztetést, utasítást, illusztrációt és specikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő. ŐRIZZEN MEG MINDEN UTASÍTÁST ÉS FIGYELMEZTETÉST, HOGY KÉSŐBB IS ELŐ TUDJA MAJD VENNI. A gyelmeztetésekben szereplő „szerszám” kifejezés az Ön hálózati (vezetékes) vagy akkumulátoros (vezeték nélküli) gépére vonatkozik.

MUNKATERÜLET BIZTONSÁGA

◾ A munkaterület legyen tiszta és jól megvilágított. A munkaterületen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye. ◾ Ne használja a szerszámot robbanásveszélyes környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatóak. A szerszám szikrákat képez, amelyek meggyújthatják a port vagy gázt. ◾ Tartsa távol a gyermekeket és a közelben tartózkodó személyeket, amikor a szerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.

ELEKTROMOS BIZTONSÁG

◾ A szerszám csatlakozóinak illeszkedniük kell az aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a (földelt) szerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét. ◾ Ne érjen földelt felületekhez, ilyenek pl. a csövek, fűtőtestek, tűzhelyek vagy hűtőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve. ◾ Ne működtesse a gépet esőben vagy nedves körülmények között. A gépbe jutó víz növelheti az áramütés és a személyi sérülést okozó meghibásodás kockázatát. ◾ Ne használja a kábelt helytelen módon. Soha ne a vezetéknél fogva hordozza, húzza, vagy válassza le a szerszámot. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét. ◾ A szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát. ◾ Ha elkerülhetetlen, hogy a szerszámot nedves helyen használják, használjon földelő áramköri megszakítóval (GFCI) ellátott tápellátást. A GFCI használata csökkenti az áramütés veszélyét.

◾ Legyen éber, ügyeljen rá, mit csinál, és járjon el a józanul a szerszám használata során. Ne használja a szerszámot, ha fáradtnak érzi magát, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. A szerszámok üzemeltetése közben egy pillanatnyi gyelmetlenség is súlyos személyi sérülést okozhat. ◾ Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések – mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő – rendeltetésszerű használata révén elkerüli a személyi sérüléseket. ◾ Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akkumulátoregységhez csatlakoztatja, felveszi vagy viszi a szerszámot. Balesethez vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, vagy a hálózati csatlakozódugót úgy csatlakoztatja az aljzathoz, hogy közben az ujja a bekapcsoló gombon van. ◾ A szerszám bekapcsolása előtt távolítson el minden beállító kulcsot vagy csavarkulcsot. Személyi sérülést okozhat, ha a szerszámban felejtett csavarkulcs vagy beállító kulcs forgó alkatrészhez ér. ◾ Ne hajoljon a készülék fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát.HÓLAPÁT TARTOZÉK — SSA1200132

Ez lehetővé teszi a szerszén jobb irányítását váratlan helyzetekben. ◾ Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haj és a ruházat ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. ◾ Ha az elektromos szerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket. ◾ Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt túl magabiztossá váljon, és emiatt gyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat. A GÉP HASZNÁLATA ÉS GONDOZÁSA ◾ Ne erőltesse a gépet. Használja az alkalmazásának megfelelő szerszámot. A megfelelő szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. ◾ Ne használja a szerszámot, ha nem lehet a bekapcsoló gombbal be- vagy kikapcsolni. Az olyan szerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul. ◾ Húzza ki a hálózati csatlakozó dugót az aljzatból és/ vagy, ha lehet, vegye ki az akkumulátoregységet az elektromos szerszámból, mielőtt beállításokat végezne, tartozékot cserélne vagy az elektromos szerszámot elrakná. A megelőző biztonsági óvintézkedések csökkentik a szerszám véletlen beindításának kockázatát. ◾ A használaton kívüli szerszámot tartsa gyermekek elől elzár helyen, és ne engedje, hogy olyanok használják a szerszámot, akik nem ismerik a szerszámot vagy a jelen használati útmutatót. A szerszám veszélyt jelent, ha gyakorlatlan felhasználó kezébe kerül. ◾ Gépek és tartozékok karbantartása. Ellenőrizze a mozgó alkatrészek beállítását és rögzítését, vizsgáljon meg minden alkatrészt, hogy nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha sérült, használat előtt javíttassa meg a szerszámot. A rosszul karbantartott szerszám sok balesetet okoz. ◾ Tartsa a vágógépeket éles, tiszta állapotban. A megfelelően karbantartott és megélezett vágóélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők. ◾ A szerszámot, tartozékokat és szerszámfejeket, stb. mindig a biztonsági utasításoknak megfelelően használja, gyelembe véve a munkakörülményeket és az elvégezni kívánt munkafolyamatot. A szerszám rendeltetési céltól eltérő használata veszélyes helyzetet eredményezhet. ◾ Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és markolatok miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos. AZ AKKUMULÁTOROS SZERSZÁM HASZNÁLATA

◾ Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja. ◾ A készülékeket csak a kifejezetten hozzá készült akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat. ◾ Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól, amelyek kapcsolatba léphetnek vele. Az akkumulátorok kapcsainak rövidzárlata égési sérülést vagy tüzet okozhat. ◾ Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ügyeljen rá, hogy ne kerüljön érintkezésbe vele. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból kiszivárgó folyadék irritációt vagy égési sérülést okozhat. ◾ Ne használjon sérült, módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, aminek eredménye tűz, robbanás vagy sérülésveszély lehet. ◾ Ne tegye ki az akkumulátoregységet és a szerszámot tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 130 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. ◾ Tartsa be a töltésre vonatkozó utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet- tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés károsíthatja az akkumulátort, és növeli a tűzveszélyt.HÓLAPÁT TARTOZÉK — SSA1200 133

◾ A készülék használatának megkezdése előtt olvassa el, értse meg és tartsa be a gépen és a használati útmutató(k)ban lévő összes utasítást. Alaposan ismerje meg a készülék vezérlőelemeit és helyes használatát. Legyen tisztában azzal, hogyan tudja a készüléket leállítani és a vezérlőelemeket gyorsan kikapcsolni. ◾ Soha ne engedje, hogy gyermekek használják a készüléket. Soha ne engedje, hogy felnőttek úgy működtessék a készüléket, hogy nem kaptak megfelelő utasításokat. ◾ A munkaterületen ne legyenek más személyek, ideértve a kisgyerekeket is. ◾ Legyen óvatos, hogy ne csússzon vagy essen el, különösen, ha hátrafelé üzemelteti a hólapát tartozékot.

◾ Soha ne működtesse a gépet, ha emberek, különösen gyermekek, vagy kisállatok vannak a közelben. ◾ A gép működtetése közben mindig viseljen védőszemüveget és vastag talpú cipőt. ◾ A gép és a közelben tartózkodók közötti távolság legalább 15 m legyen. ◾ Ne működtesse a gépet, ha a kezelő fáradt, beteg, illetve ha alkohol vagy kábítószerek hatása alatt áll. ◾ Alaposan vizsgálja meg a területet, ahol a készüléket használni fogja, és távolítson el minden lábtörlőt, szánkót, snowboardot, vezetéket és egyéb idegen tárgyat. ◾ Ne üzemeltesse a készüléket megfelelő téli ruházat viselése nélkül. Kerülje a mozgó alkatrészek közé könnyen beakadó, laza ruházat viselését. Viseljen olyan lábbelit, ami növeli a tapadást a csúszós felületeken. ◾ Mindig viseljen védőszemüveget vagy szemvédőt a gép működtetése közben, illetve beállítás vagy javítás végzésekor, hogy megvédje szemét azoktól az idegen tárgyaktól, amelyeket esetleg a gép feldob. ◾ Elektromos indítású motorral ellátott egységek esetén a gyártó által meghatározott hosszabbító kábeleket és aljzatokat használjon. ◾ A motor működése közben ne próbáljon semmilyen beállítást végezni (kivéve, ha ezt a gyártó kifejezetten javasolja). HASZNÁLAT ◾ Ne tegye kezét vagy lábfejét a forgó alkatrészek alá. Soha ne tartózkodjon a kidobónyílásnál. ◾ Legyen különösen óvatos, amikor kavicsos kocsifelhajtón, gyalogúton vagy úton működteti a készüléket. Legyen felkészülve a forgalom rejtett veszélyeire. ◾ Ha idegen tárgyba ütközik, állítsa le a motort, távolítsa el az akkumulátoregységet, alaposan vizsgálja át a hófúvót, hogy nincs-e rajta sérülés, és javítsa meg a sérülést, mielőtt ismét elindítaná és újra elkezdené működtetni a hólapát tartozékot. ◾ Ha a készülék rendellenesen rázkódni kezd, akkor azonnal állítsa le a motort, és ellenőrizze az okot. A rázkódás rendszerint valamilyen problémát jelez. ◾ Állítsa le a motort, amikor elhagyja az üzemeltetői pozíciót, mielőtt kinyitja a csigaegység házát, illetve ha javítást, beállítást végez, valamint átvizsgálja a gépet. ◾ Legyen különösen elővigyázatos, amikor lejtőn dolgozik. ◾ Soha ne működtesse a hólapát tartozékot megfelelő, a rendeltetési helyükön lévő és működőképes védőelemek vagy más védelmi eszközök nélkül. ◾ A kidobót soha ne irányítsa emberekre, vagy olyan területre, ahol anyagi kár keletkezhet. Tartsa távol a gyermekeket és más személyeket. ◾ Ne terhelje túl a gépet úgy, hogy túl gyors ütemben próbálja eltakarítani a havat. ◾ Soha ne kezelje a hólapát tartozékot csúszós felületeken nagy szállítási sebességgel. Nézzen hátra, és legyen óvatos, amikor hátramenetben üzemelteti a készüléket. ◾ Csak a hólapát tartozék gyártója által jóváhagyott tartozékokat használjon (például a lehúzó rudat). ◾ Soha ne működtesse a hólapát tartozékot, ha nem jók a látási viszonyok vagy a fényviszonyok. Mindig ügyeljen arra, hova lép, és tartsa erősen a fogantyúkat. Sétáljon, soha ne fusson. ◾ Ne tegye ki az akkumulátoregységet tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 100°C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. ◾ Csak a B ábrán felsorolt akkumulátoregységeket és töltőket használja ELTÖMŐDÖTT CSIGAEGYSÉG BELSŐ TISZTÍTÁSA A hólapát tartozékkal összefüggésbe hozott leggyakoribb sérülés oka a kéz bekerülése a forgó csigaegységbe. A csigaegységet soha ne a kezével tisztítsa A csigaegység tisztításához: ◾ KAPCSOLJA KI A SZERSZÁMOT! ◾ Vegye ki az akkumulátoregységet a szerszámból. ◾ Várjon tíz másodpercet, amíg megbizonyosodik arról, hogy a csiga abbahagyta a forgást. ◾ Mindig a csigaegység tartozékként csatolt tisztító szerszámot használja, és ne a kezét.HÓLAPÁT TARTOZÉK — SSA1200134

KARBANTARTÁS ÉS TÁROLÁS

◾ Rendszeres időközönként ellenőrizze, hogy a csavarok és egyéb rögzítések megfelelően meg vannak-e húzva, és így az elektromos szerszámmal való biztonságos munkavégzés adott-e. ◾ Mindig vegye gyelembe a használati útmutató fontos részleteit, ha a hólapát tartozékot hosszabb időre félrerakja. ◾ A biztonsági és utasításokkal ellátott címkéket tartsa karban, és cserélje ki, ha szükséges. ◾ Pár percig még működtesse a gépet, hogy elkerülje a csigaegység befagyását.ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT. Időnként olvassa át, és használja, amikor másokat a készülék használatára tanít be. Ha valakinek kölcsön adja a szerszámot, akkor adja át a használati utasítást is a helytelen használat és lehetséges sérülések elkerülése érdekében. JELLEMZŐK Névleges feszültség 56 VÜresjárati fordulatszám1420± 10% ford./perc 1750± 10% ford./percTisztítási szélesség 30 cmDobási távolság Max. 7,5 mBeszívó magasság 15 cmJavasolt üzemi hőmérséklet -10-10°CJavasolt tárolási hőmérséklet *Akkumulátoregység NÉLKÜLI készülékhez-20-70°CSúly 5,2 kgMért hangteljesítményszint L 98 dB(A) K=2,3 dB(A) (PH1400E)90,41 dB(A) K=2,34 dB(A) (PH1420E)91 dB(A) K=1,3 dB(A) (PHX1600)Hangnyomásszint a kezelő fülénél L 90 dB(A) K=2,5 dB(A) (PH1400E)87,7 dB(A) K=3 dB(A) (PH1420E)85 dB(A) K=3 dB(A) (PHX1600)Garantált hangteljesítményszint L

(a 2000/14/EK szerint mérve)100 dB(A)Vibráció értéke

Elülső segédfogantyú4,4 m/s

(PHX1600)Hátulsó fogantyú3,9 m/s

(PHX1600) ◾ A fenti paraméterek PH1400E/PH1420E/PHX1600 meghajtófejjel felszerelve kerültek tesztelésre és mérésre. ◾ A névleges rezgési összérték mérése standard bevizsgálási módszerrel történt, és használatával a szerszámok egymással összehasonlíthatók. ◾ A névleges rezgési összérték a kockázat előzetes felméréséhez is felhasználható.MEGJEGYZÉS: A rezgés-kibocsátás az elektromos szerszám aktuális használata közben eltérhet attól a névleges értéktől, amellyel a szerszámot használják: a kezelő védelme érdekében a használónak kesztyűt és hallásvédőt kell használnia működtetés közben. A CSOMAG TARTALMA (A ÁBRA) LEÍRÁSHÓLAPÁT TARTOZÉK — SSA1200 135

ISMERJE MEG A HÓLAPÁT TARTOZÉKOT (A. ábra) 1. Kidobó beállító gomb2. Tengely3. Rögzítőcsavar4. Burkolat5. Kidobó6. Kaparórúd7. Csiga8. Csigatengely9. Imbuszkulcs10. Zárósapka ÖSSZESZERELÉS FIGYELMEZTETÉS: Ha bármely alkatrész sérült vagy hiányzik, akkor ne működtesse a terméket, amíg az alkatrészeket ki nem cserélik. Sérült vagy hiányzó alkatrészekkel való használat súlyos személyes sérülést okozhat. FIGYELMEZTETÉS: Ne próbálja megváltoztatni a terméket, és ne készítsen hozzá tartozékokat, amelyek nem javasoltak ehhez a termékhez. Bármilyen módosítás vagy változtatás helytelen használatnak minősül, és veszélyes feltételeket teremthet, amely súlyos személyi sérüléssel végződhet. FIGYELMEZTETÉS: Az akár súlyos személyi sérülést okozó véletlenszerű indítás elkerülése érdekében mindig vegye ki az akkumulátoregységet a szerszámból, amikor összeszereli az alkatrészeket. KICSOMAGOLÁS ◾ Gondosan vizsgálja meg az eszközt, és ellenőrizze, hogy a szállítás során nem tört-e el, vagy sérült-e meg. ◾ Ne dobja ki a csomagolóanyagot, amíg nem vizsgálta meg, és megfelelően nem kezelte az eszközt. A HÓLAPÁT TARTOZÉK RÖGZÍTÉSE A MEGHAJTÓFEJRE A hólapát tartozékot EGO PH1400E/PH1420E/PHX1600 meghajtófejhez tervezték.Lásd az „ALKATRÉSZ CSATLAKOZTATÁSA A MEGHAJTÓFEJHEZ“ fejezetet a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójában. AZ ADAPTER ELTÁVOLÍTÁSA A

Lásd az „ALKATRÉSZ LEVÉTELE A MEGHAJTÓFEJRŐL“ fejezetet a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójában. HASZNÁLAT FIGYELMEZTETÉS: Ne hagyja, hogy a termékkel szerzett jártassága miatt óvatlanná váljon. Emlékezzen arra, hogy a másodperc töredéke alatt történő óvatlanság súlyos sérülést okozhat. FIGYELMEZTETÉS: Mindig viseljen védőszemüveget vagy oldalsó védőlemezzel ellátott védőszemüveget és teljes védőálarcot a termék működtetése közben. Amennyiben nem ezt teszi, tárgyak repülhetnek a szemébe, és más komoly sérülések keletkezhetnek. ALKALMAZÁSOK A terméket az alábbi célokra használhatja: ◾ Kis területek és könnyű munkaterületek, például udvarok, járdák és garázsok tisztítása. A HÓLAPÁT TARTOZÉK HASZNÁLATA A MEGHAJTÓFEJJEL FIGYELMEZTETÉS: Soha ne használja a hólapátot fagyott tavakon, folyókon vagy hasonló felületeken. Ha a jég beszakad, súlyos baleset történhet. FIGYELMEZTETÉS: Soha ne használja a hólapátot háztetőn vagy más instabil felületen, mivel az halált vagy súlyos sérülést okoz. FIGYELMEZTETÉS: Ne használja a hólapátot jégen, mivel a kezelő megcsúszhat és eleshet, ami esetleg súlyos személyi sérülésre vezethet. FIGYELMEZTETÉS: Ne viseljen laza ruházatot, sálat vagy ékszereket. Ezek beakadhatnak a mozgó alkatrészek közé, és halált vagy súlyos személyi sérülést okozhatnak. FIGYELMEZTETÉS: Soha ne irányítsa a hólapát tartozékot emberek vagy háziállatok irányába. A kidobott hó vagy egyéb kilökődő tárgyak súlyos személyi sérüléseket okozhatnak. FIGYELMEZTETÉS: Ügyeljen arra, hogy a területen, amelyről a havat el kívánja takarítani, ne legyenek kövek, botok, vezetékek, kavics és egyéb olyan tárgyak, amelyeket a hófúvó véletlenül bármilyen irányba eldobhat, és ezáltal a kezelő vagy más személyek súlyos személyi sérülését okozhatják.Ha a hólapát tartozékot használja, tartsa szorosan a szerszámot mindkét kezével működés közben (ábra. C). ◾ A munka megkezdése előtt gyelje meg a szél irányát. Amennyiben lehetséges, a hó kidobását ugyanarra végezze, amerre a szél fúj, így megakadályozhatja, hogy a szél a havat az arcába fújja.HÓLAPÁT TARTOZÉK — SSA1200136

◾ A hólapát tartozék egyes részei szélsőséges időjárási körülmények között befagyhatnak. A szerszámot ne próbálja befagyott alkatrészekkel működtetni. ◾ Ha a szerszám működés közben bármilyen akadályba ütközik, állítsa le és vegye ki az akkumulátort. Használat előtt alaposan ellenőrizze a szerszámot. ◾ Ha a hó túl vastag és mélyebb, mint a tisztítási mélység, több lépésre is szükség lehet a megtisztításhoz.Ha elkészült, hagyja a szerszámot néhány percig működni, hogy minden hó távozzon a csigából a tárolás előtt. A SZERSZÁM INDÍTÁSA/LEÁLLÍTÁSA Lásd „A MEGHAJTÓFEJ INDÍTÁSA/LEÁLLÍTÁSA“ fejezetet a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójában KIDOBÓ BEÁLLÍTÓ GOMB (D ábra) A hólapát tartozék kidobási irányát a kidobó beállító gomb forgatásával lehet balra, előre, vagy jobbra módosítani.A gomb maximális beállítási tartománya 60° (30° balra vagy jobbra).A gomb zárolódik, ha a bal szélső vagy jobb szélső pozícióban van. Nyomja meg a gombot, és fordítsa el fordított helyzetbe a zárolás feloldásához.D-1 Zárolás jelzőlámpaD-2 Kidobó beállító gomb KARBANTARTÁS

ÁLTALÁNOS KARBANTARTÁS

A műanyag alkatrészek tisztításához ne használjon oldószereket. A legtöbb műanyag különböző vegyi oldószerek hatására károsodik, ezek megrongálhatják őket. Használjon tiszta ruhát a szennyeződés, por, olaj, zsír, stb. eltávolításához. FIGYELMEZTETÉS: A hólapát tartozékot a tisztításkor NE merítse vízbe vagy más folyadékba. A KAPARÓRÚD FELSZERELÉSE ÉS

1. Vegye ki az akkumulátoregységet a meghajtófejből.2. Fektesse a hólapát tartozékot az oldalára, vagy bármely más kényelmes helyzetbe a kaparórúd szervizeléséhez.3. Távolítsa el a kaparórúd elején lévő négy csavart, valamint a két végén lévő két csavart. Egy csavarhúzóval (nem tartozék) csavarja ki őket (E és F ábra).E-1 Kaparórúd4. Szükség esetén cserélje ki a kaparórudat egy újra.5. Az összeszereléshez helyezzen be egy új kaparórudat a hat lyukhoz igazítva, helyezze be a hat csavart a lyukakba, és rögzítse őket egy csavarhúzóval (nem tartozék).

SEBESSÉGVÁLTÓ OLAJOZÁSA

A szerelvényburkolatban lévő sebességváltót időnként be kell olajozni kenőanyaggal. Ellenőrizze a szerelvényburkolat kenőanyag szintjét minden 50. működési óra után, úgy, hogy leveszi a burkolat oldalán lévő rögzítőcsavart.Ha nem lát kenőanyagot a burkolat oldalán, akkor kövesse a lenti lépéseket, hogy feltöltse a térfogat 3/4-éig kenőanyaggal.Ne töltse fel teljesen a szerelvényburkolatot.1. Állítsa fel egyenesen a tartozékot, hogy a rögzítőcsavar felfelé nézzen (G ábra).G-1 HajtóműházG-2 Rögzítőcsavar2. Használja a mellékelt multifunkciós csavarkulcsot a rögzítőcsavar meglazításához és levételéhez.3. Használjon zsírzó fecskendőt (nem tartozék), hogy kenőanyagot vigyen fel a csavar nyílásra; ne lépje túl a 3/4 térfogatot.4. Befecskendezés után húzza meg a rögzítőcsavart. SZÁLLÍTÁS ÉS TÁROLÁS ◾ Vegye ki az akkumulátoregységet a szerszámból. ◾ Tárolás előtt alaposan tisztítsa meg a készüléket. A szerszámot száraz, jól szellőző, elzárt vagy magas helyen tárolja, ahol gyermekek nem érik el. Ne tárolja a szerszámot trágya, benzin vagy más vegyszerek mellett vagy ezeken. Környezetvédelem Ne dobja az elektromos felszerelést, az elhasznált akkumulátort és a töltőt a háztartási hulladékok közé! Vigye hivatalos újrahasznosító telephelyre, és tegye hozzáférhetővé a szelektív gyűjtéshez. Az elektromos eszközöket a megfelelő, környezetbarát újrahasznosító üzembe kell visszavinni.HÓLAPÁT TARTOZÉK — SSA1200 137

A hólapát nem indul el. ◾ Lemerült akkumulátor ◾ Töltse fel az akkumulátort. ◾ A biztonsági kapcsológombot vagy az indítógombot nem megfelelően használták. ◾ Kövesse a PH1400E/PH1420E/PHX1600 kézikönyvben szereplő „A MEGHAJTÓFEJ INDÍTÁSA/LEÁLLÍTÁSA” fejezetet. ◾ Az akkumulátor nincs teljesen behelyezve a házba. ◾ Ellenőrizze, hogy az akkumulátor teljesen be van-e helyezve a házba.A gép nyilvánvalóan sérült. ◾ Nem megszokott sérülés a szállítás vagy a használat során. ◾ Ne használja tovább, küldje el a kijelölt szervizközpontba javításra.A hólapát egy vékony réteget meghagy. ◾ A kaparórúd elhasználódott. ◾ Cserélje ki a kaparórudat. Váratlan leállás működés közben ◾ Túlterhelt gép ◾ Csökkentse a gép terhelésének intenzitását. ◾ Az akkumulátor vagy a gép túlmelegedett. ◾ Működtetés előtt hűtse le az akkumulátort vagy a szerszámot. GARANCIA

EGO GARANCIÁLIS FELTÉTELEK

Kérjük, látogasson el az egopowerplus.eu oldalra, ahol megtalálja a részletes EGO garanciális feltételeket.LOPATĂ ELECTRICĂ DE ZĂPADA — SSA1200138
