NÁVOD K OBSLUZE SSA1200 EGO

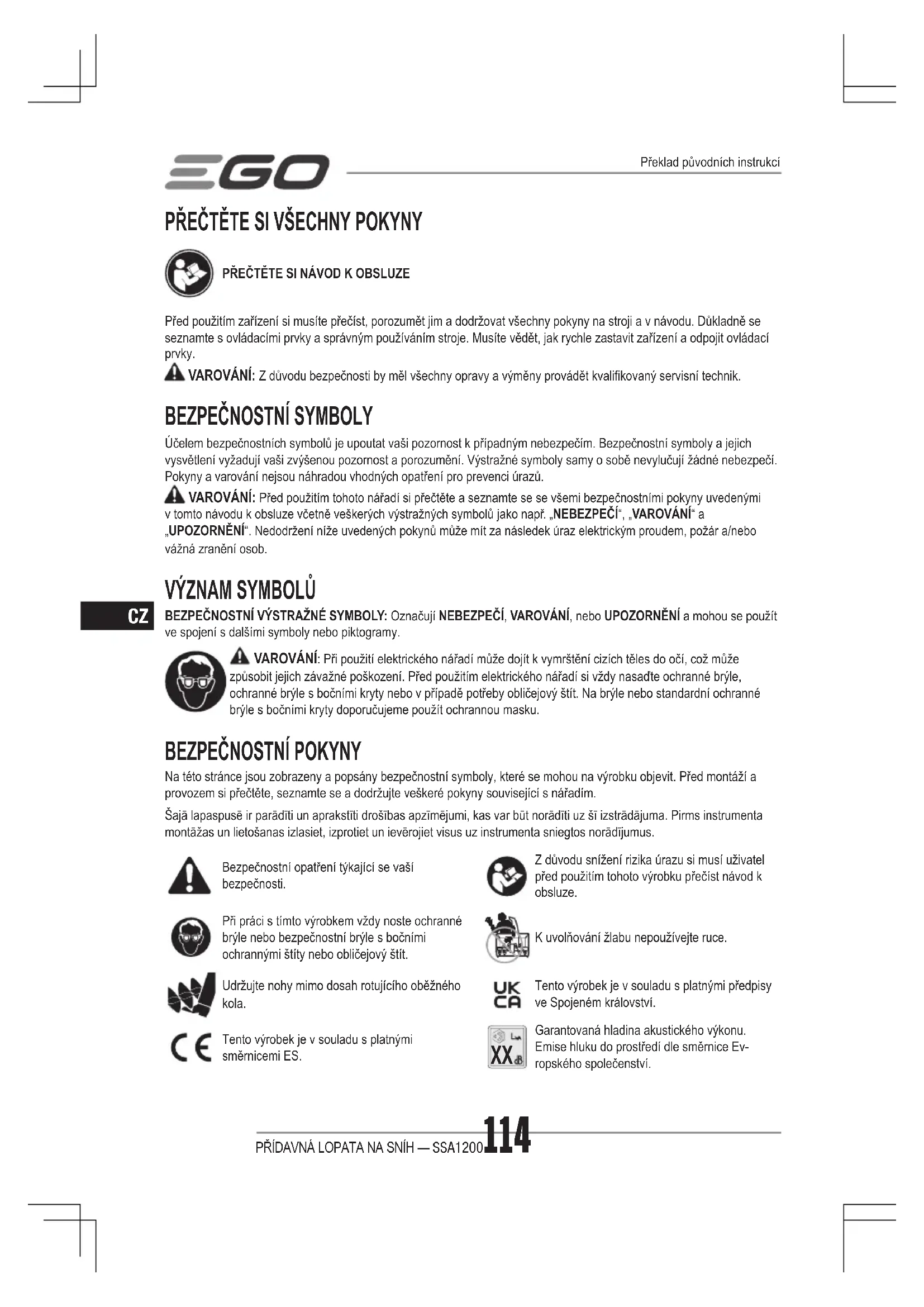

PŘEČTĚTE SI VŠECHNY POKYNY PŘEČTĚTE SI NÁVOD K OBSLUZEPřed použitím zařízení si musíte přečíst, porozumět jim a dodržovat všechny pokyny na stroji a v návodu. Důkladně se seznamte s ovládacími prvky a správným používáním stroje. Musíte vědět, jak rychle zastavit zařízení a odpojit ovládací prvky. VAROVÁNÍ: Z důvodu bezpečnosti by měl všechny opravy a výměny provádět kvalikovaný servisní technik.

BEZPEČNOSTNÍ SYMBOLY

Účelem bezpečnostních symbolů je upoutat vaši pozornost k případným nebezpečím. Bezpečnostní symboly a jejich vysvětlení vyžadují vaši zvýšenou pozornost a porozumění. Výstražné symboly samy o sobě nevylučují žádné nebezpečí. Pokyny a varování nejsou náhradou vhodných opatření pro prevenci úrazů. VAROVÁNÍ: Před použitím tohoto nářadí si přečtěte a seznamte se se všemi bezpečnostními pokyny uvedenými v tomto návodu k obsluze včetně veškerých výstražných symbolů jako např. „NEBEZPEČÍ“, „VAROVÁNÍ“ a „UPOZORNĚNÍ“. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážná zranění osob.

BEZPEČNOSTNÍ VÝSTRAŽNÉ SYMBOLY: Označují NEBEZPEČÍ, VAROVÁNÍ, nebo UPOZORNĚNÍ a mohou se použít ve spojení s dalšími symboly nebo piktogramy. VAROVÁNÍ: Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poškození. Před použitím elektrického nářadí si vždy nasaďte ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použít ochrannou masku.

Na této stránce jsou zobrazeny a popsány bezpečnostní symboly, které se mohou na výrobku objevit. Před montáží a provozem si přečtěte, seznamte se a dodržujte veškeré pokyny související s nářadím. Šajā lapaspusē ir parādīti un aprakstīti drošības apzīmējumi, kas var būt norādīti uz šī izstrādājuma. Pirms instrumenta montāžas un lietošanas izlasiet, izprotiet un ievērojiet visus uz instrumenta sniegtos norādījumus.Bezpečnostní opatření týkající se vaší bezpečnosti.Z důvodu snížení rizika úrazu si musí uživatel před použitím tohoto výrobku přečíst návod k obsluze.Při práci s tímto výrobkem vždy noste ochranné brýle nebo bezpečnostní brýle s bočními ochrannými štíty nebo obličejový štít.K uvolňování žlabu nepoužívejte ruce.Udržujte nohy mimo dosah rotujícího oběžného kola.Tento výrobek je v souladu s platnými předpisy ve Spojeném království.Tento výrobek je v souladu s platnými směrnicemi ES.

Garantovaná hladina akustického výkonu. Emise hluku do prostředí dle směrnice Ev-ropského společenství.Překlad původních instrukcíPŘÍDAVNÁ LOPATA NA SNÍH — SSA1200 115

Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte je do autorizovaného recyklačního střediska. mm Milimetr V Napětí kg Kilogram Cm Centimetr Stejnosměrný proud

OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ STROJE

VAROVÁNÍ: Přečtěte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto strojem. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu. VŠECHNA VAROVÁNÍ A POKYNY USCHOVEJTE PRO BUDOUCÍ POUŽITÍ. Výraz „stroj“ v upozorněních označuje stroj napájený ze sítě (kabelový) nebo bateriový (akumulátorový).

BEZPEČNOST NA PRACOVIŠTI

◾ Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají příčinou úrazů. ◾ Nepoužívejte stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Stroje jsou zdrojem jiskření, které může zapálit prach nebo výpary. ◾ Při práci se strojem udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.

ELEKTRICKÁ BEZPEČNOST

◾ Zástrčky stroje musí odpovídat zásuvce. V žádném případě nikdy neupravujte zástrčku. Nepoužívejte žádné adaptérové zástrčky s uzemněnými stroji. Neupravené zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem. ◾ Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno. ◾ Neprovozujte stroj v dešti nebo za mokra. Voda vstupující do stroje může zvýšit riziko úrazu elektrickým proudem nebo poruchy, která by mohla mít za následek zranění osob. ◾ Nepoužívejte kabel nevhodným způsobem. Nikdy nepoužívejte kabel k přenášení, vytahování nebo odpojování stroje z elektrické sítě. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. ◾ Při práci se strojem venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem. ◾ Pokud musíte se strojem pracovat ve vlhkém prostředí, použijte přerušovač zemního spojení (GFCI). Použití přerušovače zemního obvodu (GFCI) snižuje riziko úrazu elektrickým proudem.

◾ Při práci se strojem buďte stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte stroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediná chvilka nepozornosti při práci se strojem může mít za následek vážný úraz. ◾ Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu používané ve vhodném prostředí sníží riziko úrazu. ◾ Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/nebo akumulátoru, zvedáním nebo přenášením stroje se ujistěte, že vypínač je ve vypnuté poloze. Přenášení strojů s prstem na spínači nebo zapínání strojů se zapnutým spínačem vybízí k nehodám. ◾ Před zapnutím stroje odstraňte seřizovací klíče nebo nářadí. Nářadí nebo klíč, který zůstane upevněn k otáčející se části stroje, může způsobit zranění. ◾ Nenahýbejte se. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání stroje v nečekaných situacích. ◾ Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých dílů. ◾ Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpečí týkající se prachu.PŘÍDAVNÁ LOPATA NA SNÍH — SSA1200116

◾ Nedovolte, abyste se po získaní zkušeností častým používáním strojů stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění za zlomek sekundy. POUŽITÍ A PÉČE O STROJ ◾ Nevyvíjejte na stroj násilí. Použijte správný stroj pro danou aplikaci. Správný stroj bude pracovat lépe a bezpečněji rychlostí, pro kterou byl navržen. ◾ Nepoužívejte stroj v případě, že vypínač nefunguje. Stroj, který nelze ovládat spínačem, je nebezpečný a musí se opravit. ◾ Před seřizováním, výměnou příslušenství nebo uskladněním stroje odpojte zástrčku ze zdroje napájení a/nebo vyjměte akumulátor, pokud je odnímatelný, ze stroje. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění stroje. ◾ Nečinné stroje skladujte mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny se zařízením nebo s těmito pokyny, aby jej obsluhovaly. Stroje jsou v rukou nekvalikované obsluhy nebezpečné. ◾ Provádějte údržbu strojů a příslušenství. Kontrolujte případnou nesouosost nebo ohyb pohybujících se částí, narušení dílů a ostatní podmínky, které mohou ovlivnit provoz stroje. V případě poškození nechte stroj před použitím opravit. Mnoho nehod a úrazů je způsobeno nedostatečně udržovanými stroji. ◾ Udržujte žací stroje ostré a čisté. Řádně udržované žací stroje s ostrými řeznými hranami nemají tendenci se ohýbat a lépe se ovládají. ◾ Používejte stroj, příslušenství a strojové hroty atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití stroje na činnosti jiné, než je určující použití, může vést k nebezpečným situacím. ◾ Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci se strojem a jeho ovládání v nečekaných situacích. POUŽITÍ A PÉČE O AKUMULÁTOROVÝ STROJ ◾ K nabíjení používejte pouze nabíječku doporučenou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem. ◾ Stroje používejte pouze se specikovanými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru. ◾ Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár. ◾ V nevhodných podmínkách může z baterie unikat kapalina. Zabraňte kontaktu. Při náhodném kontaktu opláchněte zasažené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. ◾ Nepoužívejte akumulátor nebo stroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění. ◾ Nevystavujte akumulátor ani stroj ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 ° C může dojít k výbuchu. ◾ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru. ŠKOLENÍ ◾ Před použitím zařízení si musíte přečíst všechny pokyny na stroji a v návodu, porozumět jim a dodržovat je. Důkladně se seznamte s ovládacími prvky a správným používáním zařízení. Musíte vědět, jak rychle nářadí zastavit a odpojit ovládací prvky. ◾ Nikdy nedovolte dětem obsluhovat toto zařízení. Nikdy nedovolte dospělým osobám obsluhovat toto zařízení bez řádné instruktáže. ◾ Udržujte všechny osoby, obzvlášť malé děti, mimo oblast provozu. ◾ Dbejte maximální opatrnosti, abyste předešli pádům a uklouznutím, zvláště při jízdě s přídavnou lopatou na sníh směrem vzad. PŘÍPRAVA ◾ Nikdy nepoužívejte stroj, pokud jsou v blízkosti osoby, zejména děti, nebo domácí zvířata. ◾ Při práci se strojem vždy používejte ochranu očí a noste pevnou obuv. ◾ Vzdálenost mezi strojem a ostatními osobami musí být nejméně 15 m. ◾ Nikdy se strojem nepracujte, pokud jste unavení, nemocní nebo pod vlivem alkoholu nebo jiných návykových látek. ◾ Pečlivě zkontrolujte prostor, kde budete stroj používat, a odstraňte všechny rohožky, saně, prkna, dráty a další cizí předměty.PŘÍDAVNÁ LOPATA NA SNÍH — SSA1200 117

◾ Nepracujte se strojem, pokud nemáte odpovídající zimní oblečení. Vyvarujte se volného oblečení, které se může zachytit do pohyblivých dílů. Používejte obuv, která zlepší postoj na kluzkých plochách. ◾ Při práci nebo při provádění nastavení nebo oprav vždy noste ochranné brýle nebo ochranné štíty na ochranu očí před cizími předměty, které mohou být odhozeny strojem. ◾ Pro všechny stroje s elektrickými startéry používejte prodlužovací kabely a zásuvky stanovené výrobcem. ◾ Nikdy se nepokoušejte provádět žádné úpravy, pokud je motor v chodu (není-li tak výslovně doporučeno výrobcem). OBSLUHA ◾ Nedávejte ruce ani nohy do blízkosti rotujících dílů nebo pod ně. Z všech okolností udržujte ruce mimo výstupní otvor. ◾ Dbejte zvýšené opatrnosti při práci na štěrkových cestách, chodnících nebo silnicích nebo při jejich přejíždění. Dávejte pozor na skrytá nebezpečí nebo dopravu. ◾ Po nárazu do cizího tělesa, vypněte motor, vyjměte akumulátor, důkladně zkontrolujte poškození lopaty na sníh a poškození opravte, než znovu lopatu na sníh spustíte a začnete s ní pracovat. ◾ Pokud začne stroj abnormálně vibrovat, zastavte motor a okamžitě vyhledejte příčinu. Vibrace obvykle upozorňují na problém. ◾ Vypněte motor vždy, když opouštíte pracovní pozici, před odstraněním zablokování sestavy šneku a při provádění oprav, nastavení nebo kontrol. ◾ Dbejte zvýšené opatrnosti při práci na svazích. ◾ Nikdy nepoužívejte přídavnou lopatu na sníh bez nainstalovaných a fungujících vhodných krytů nebo jiných bezpečnostních zařízení. ◾ Nikdy nesměrujte vývod na osoby nebo plochy, kde může dojít k poškození majetku. Zabraňte v přístupu dětem a ostatním! ◾ Nepřetěžujte kapacitu stroje odklízením sněhu příliš vysokou rychlostí. ◾ Přídavnou lopatu na sníh nikdy neprovozujte při vysokých přepravních rychlostech na kluzkém povrchu. Když pracujete při jízdě vzad, dívejte se za sebe a dávejte pozor. ◾ Používejte pouze nástavce a příslušenství (jako např. shrnovací lištu), které byly schválené výrobcem přídavné lopaty na sníh. ◾ Nikdy nepoužívejte přídavnou lopatu na sníh bez dobré viditelnosti nebo světla. Vždy si zajistěte dobrý postoj a pevně držte rukojeti. Kráčejte, nikdy neběhejte. ◾ Nevystavujte akumulátor ani nářadí ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 100°C může dojít k výbuchu. ◾ Používejte pouze akumulátory a nabíječky uvedené na obr. B.

ČISTĚNÍ UCPANÉ ŠNEKOVÉ SESTAVY

Ruční kontakt se sestavou rotujícího šneku je nejčastější příčinou zranění spojeného s přídavnou lopatou na sníh. K čištění sestavy rotujícího šneku nikdy nepoužívejte ruce. Čištění sestavy šneku: ◾ NÁŘADÍ VYPNĚTE! ◾ Vyjměte akumulátor z nástroje. ◾ Počkejte 10 sekund, abyste se ujistili, že se šnek přestal otáčet. ◾ Vždy používejte nástroj pro čištění šneku, který je dodaný se strojem jako příslušenství, nepoužívejte ruce.

◾ V pravidelných intervalech kontrolujte správné utažení všech šroubů nebo upevňovacích prvků, abyste zajistili, že je stroj v bezpečném provozním stavu. ◾ Pokud má být přídavná lopata na sníh uložena na delší dobu, vždy se podívejte na důležité informace do návodu k obsluze. ◾ Podle potřeby udržujte nebo vyměňte bezpečnostní štítky a štítky s pokyny. ◾ Nechte stroj několik minut běžet, abyste zabránili zamrznutí sestavy šneku. ULOŽTE SI TYTO POKYNY. Používejte je často, také pro poučení dalších osob, které mohou toto nářadí používat. Pokud nářadí někomu půjčíte, půjčte mu také tento návod k obsluze, aby nedošlo k nesprávnému použití výrobků nebo případně k úrazu.PŘÍDAVNÁ LOPATA NA SNÍH — SSA1200118

TECHNICKÉ ÚDAJE Jmenovité napětí 56 VOtáčky naprázdno1420 ± 10% ot./min 1750 ± 10% ot./minŠířka odklízení 30 cmVzdálenost vyhazování Až 7,5 mVýška přívodu 15 cmDoporučená provozní teplota -10 až 10°CDoporučená skladovací teplota *Pro zařízení BEZ akumulátoru-20 až 70°CHmotnost 5,2 kgMěřená hladina akustického výkonu

(měřená podle 2000/14/ES)100 dB(A)Hodnota vibrací

Přední pomocná rukojeť4,4 m/s

(PHX1600)Zadní rukojeť3,9 m/s

(PHX1600) ◾ Výše uvedené parametry jsou testovány a měřeny s nářadím vybaveným pohonnou hlavou PH1400E/PH1420E/PHX1600. ◾ Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použít ke srovnání s jiným nářadím; ◾ Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů.POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu. OBSAH BALENÍ (OBR. A) POPIS SEZNAMTE SE S PŘÍDAVNOU LOPATOU NA SNÍH (obr. A) 1. Regulátor nastavení vychylovací desky2. Násada3. Těsnící šroub4. Nášlap5. Deektor6. Shrnovací lišta7. Šnek8. Hřídel šnekuPŘÍDAVNÁ LOPATA NA SNÍH — SSA1200 119

9. Imbusový klíč10. Koncovka

MONTÁŽ VAROVÁNÍ: Pokud jsou některé díly poškozené, nebo chybí, nepoužívejte výrobek, dokud se díly nevymění. Použití tohoto výrobku s poškozenými nebo chybějícími díly může vést k vážnému úrazu. VAROVÁNÍ: Nepokoušejte se výrobek upravovat ani vytvářet příslušenství, které se k tomuto výrobku nedoporučuje. Každá taková změna nebo úprava představuje špatné použití a může vést k nebezpečné situaci, která může zapříčinit vážný úraz. VAROVÁNÍ: Pokud provádíte montáž dílů, vždy vyjměte akumulátor ze stroje, aby nedošlo k neúmyslnému spuštění, které může způsobit vážný úraz. VYBALENÍ ◾ Pečlivě zkontrolujte nářadí, zda nedošlo k jeho rozbití nebo poškození během přepravy. ◾ Obalový materiál nevyhazujte, dokud nářadí pečlivě neprohlédnete a nebudete si jisti jeho uspokojivým provozem. PŘIPOJENÍ PŘÍDAVNÉ LOPATY NA SNÍH K

Tato přídavná lopata na sníh je určena pro použití s pohonnou hlavou EGO PH1400E/PH1420E/PHX1600.Viz část „INSTALACE NÁSTAVCE NA POHONNOU HLAVU“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600.

ODPOJENÍ NÁSTAVCE Z POHONNÉ HLAVY

Viz část „ODPOJENÍ NÁSTAVCE Z POHONNÉ HLAVY“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600. OBSLUHA VAROVÁNÍ: Dbejte na to, abyste po seznámení s výrobkem nepřestali být opatrní. Nezapomínejte, že stačí chvíle nepozornosti a může se stát vážný úraz. VAROVÁNÍ: Při práci s tímto výrobkem vždy noste ochranné brýle nebo bezpečnostní brýle s bočními ochrannými štíty nebo obličejový štít. Pokud tak neučiníte, může dojít k vymrštění předmětu do očí nebo případně jiným vážným úrazům. POUŽITÍ Tento výrobek lze použít k následujícím účelům: ◾ Odklízení sněhu z malých ploch a za snadných pracovních podmínek, jako jsou nádvoří, chodníky a garáže. POUŽITÍ PŘÍDAVNÉ LOPATY NA SNÍH S POHONNOU HLAVOU VAROVÁNÍ: Nikdy nepoužívejte přídavnou lopatu na sníh na zamrzlých jezerech, řekách nebo podobných plochách. Pokud led praskne, mohlo by dojít k úmrtí nebo vážnému zranění. VAROVÁNÍ: Nikdy nepoužívejte přídavnou lopatu na sníh na střeše nebo jiné nestabilní ploše, může to mít za následek smrt nebo vážné zranění. VAROVÁNÍ: Nepoužívejte přídavnou lopatu na sníh na ledu, může to způsobit uklouznutí a pád obsluhy, což může mít za následek vážné zranění osob. VAROVÁNÍ: Nenoste volný oděv, šátky ani šperky. Mohou se zachytit do pohyblivých dílů a to může způsobit smrt nebo vážné zranění. VAROVÁNÍ: Nikdy nesměřujte přídavnou lopatu na sníh na osoby nebo domácí zvířata. Odhazovaný sníh nebo jiné předměty mohou způsobit vážná zranění. VAROVÁNÍ: Ujistěte se, že plocha, kde má být odklízen sníh, je zbavena kamení, drátů, štěrku nebo jiných objektů, které by mohly být přídavnou lopatou na sníh náhodou odhozeny jakýmkoliv směrem a způsobit tak zranění obsluhy a ostatních osob.Při používání přídavné lopaty na sníh držte nářadí během provozu pevně oběma rukama (obr. C). ◾ Před zahájením práce si všimněte směru větru. Pokud je to možné, odhazujte sníh stejným směrem, abyste zabránili, že vám vítr odhodí sníh zpět do obličeje. ◾ Některé části přídavné lopaty na sníh mohou za extrémních povětrnostních podmínek zamrznout. Nepokoušejte se pracovat s nářadím se zamrzlými díly. ◾ Pokud se nářadí během provozu dostane do kontaktu s jakýmkoli typem překážky, zastavte jej a vyjměte akumulátor. Před použitím nástroj pečlivě zkontrolujte. ◾ Pokud je sníh příliš těžký a hlubší než hloubka odklízení, může odklízení zabrat více než jeden průchod.Po dokončení nechte nářadí několik minut běžet, aby se před uskladněním dostal sníh ze šneku ven.

(obr. D) Směr vyhazovaní z této přídavné lopaty na sníh lze měnit otáčením regulátoru vychylovací desky doleva, dopředu nebo doprava.Maximální rozsah nastavení regulátoru je 60° (30° vlevo nebo vpravo).Regulátor se zablokuje, když je v poloze úplně vlevo nebo úplně vpravo. Stiskněte regulátor a otáčením v opačném směru jej odblokujte.D-1 Kontrolka zamčeníD-2 Regulátor nastavení vychylovací desky ÚDRŽBA

K čistění plastových dílů nepoužívejte rozpouštědla. Většina plastů je náchylná k poškození různými typy komerčních rozpouštědel a jejich použití je může poškodit. K odstranění nečistot, prachu, oleje, maziva atd. použijte čistý hadr. VAROVÁNÍ: Při čištění přídavné lopaty na sníh ji NEPONOŘUJTE do vody ani jiných kapalin. MONTÁŽ A SNÍMÁNÍ SHRNOVACÍ LIŠTY 1. Vyjměte akumulátor z pohonné hlavy.2. Před prováděním servisu položte přídavnou lopatu na sníh na bok nebo do jakékoliv jiné vhodné polohy.3. Vyšroubujte čtyři šrouby v přední části shrnovací lišty a dva šrouby na obou koncích. Odšroubujte je pomocí šroubováku (není součástí dodávky) (obr. E a F).E-1 Shrnovací lišta4. V případě potřeby vyměňte opotřebovanou shrnovací lištu za novou.5. Pro opakované sestavení usaďte novou shrnovací lištu se zarovnanými šesti otvory, vložte šest šroubů do otvorů a zajistěte je šroubovákem (není součástí dodávky).

Převody v převodové skříni se musí pravidelně mazat převodovým tukem. Zkontrolujte hladinu převodového maziva v převodovce přibližně každých 50 hodin provozu demontováním těsnícího šroubu na boku skříně.Pokud na bocích převodovky není vidět žádný tuk, postupujte podle pokynů pro naplnění převodovým mazivem až do 3/4 kapacity.Skříň převodovky zcela nezaplňujte.1. Přídavnou lopatu umístěte do svislé polohy tak, aby těsnicí šroub směroval nahoru (obr. G).G-1 Převodová skříňG-2 Těsnící šroub2. Pomocí dodaného multifunkčního klíče povolte a odstraňte těsnicí šroub.3. Použijte mazací stříkačku (není součástí dodávky) pro zavedení maziva do otvoru pro šroub; nepřekročte 3/4 kapacity.4. Po naplnění utáhněte těsnící šroub.

PŘEPRAVA A SKLADOVÁNÍ

◾ Vyjměte akumulátor z nástroje. ◾ Nářadí před uskladněním řádně vyčistěte. Nářadí skladujte na suchém, dobře větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Nářadí neskladujte v blízkosti hnojiv, benzinu nebo jiných chemikálií. Ochrana životního prostředí Elektrické zařízení, použité akumulátory a nabíječku nevhazujte do domovního odpadu! Tento výrobek předejte autorizované recyklační společnosti ke tříděnému sběru. Elektrické stroje musí být odevzdány do recyklačního zařízení na ekologicky šetrnou likvidaci.PŘÍDAVNÁ LOPATA NA SNÍH — SSA1200 121

Lopata na sníh se nespustí. ◾ Vybitý akumulátor ◾ Nabijte akumulátor. ◾ Odblokovací tlačítko nebo spoušť nebyly použity správně. ◾ Postupujte podle části „SPUŠTĚNÍ/ZASTAVENÍ NAPÁJECÍ HLAVY“ v příručce k PH1400E/PH1420E/PHX1600. ◾ Baterie není zcela zasunuta do pouzdra. ◾ Zkontrolujte, zda je baterie zcela zasunuta do pouzdra. Stroj je zjevně poškozený. ◾ Abnormální poškození během přepravy nebo používání. ◾ Nepokračujte v používání, pošlete jej do určeného servisního střediska k opravě.Lopata na sníh zanechává tenkou vrstvu. ◾ Shrnovací lišta je opotřebovaná. ◾ Vyměňte shrnovací lištu. Nečekané vypnutí při práci ◾ Přetížený stroj ◾ Snižte intenzitu zatížení stroje. ◾ Akumulátor nebo stroj je přehřátý. ◾ Před zahájením práce nechte akumulátor nebo nářadí vychladnout. ZÁRUKA

ZÁRUKA SPOLEČNOSTI EGO

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.eu.NADSTAVEC NA ODHŔŇANIE SNEHU — SSA1200122
