Typ produktu	Płytka wibracyjna (zagęszczarka płytowa)
Marka	Scheppach
Model	HP1200S
Silnik	1-cylindrowy 4-suwowy, benzyna bezołowiowa
Pojemność skokowa	196 cm³
Moc silnika	4,8 kW
Wymiary płyty	ok. 450 x 350 mm
Waga	ok. 60 kg
Pojemność zbiornika paliwa	3,5 L
Pojemność oleju silnikowego	maks. 0,6 L
Pojemność oleju wibratora	0,1 L
Siła zagęszczania	15 kN
Prędkość robocza	25 m/min
Częstotliwość drgań	5700 vpm
Głębokość zagęszczania	25 cm
Maksymalny dopuszczalny kąt nachylenia	25°
Poziom mocy akustycznej L_WA	102 dB(A)
Poziom ciśnienia akustycznego L_pA	79,2 dB(A)
Drgania (a_h)	30 m/s²
Zasilanie	Benzyna bezołowiowa (liczba oktanowa ≥ 90)
Konserwacja silnika	Wymiana oleju co 100 h (pierwsza po 20 h)
Konserwacja wibratora	Wymiana oleju co 200 h
Części eksploatacyjne	Świeca, olej, pasek, mata gumowa, filtr powietrza
Gwarancja	Bezpłatne wadliwe części, robocizna nie wliczona

Często zadawane pytania - HP1200S SCHEPPACH

Jak uruchomić silnik płyty wibracyjnej Scheppach HP1200S?

Ustaw zawór paliwa w pozycji ON, ssanie w pozycji CLOSE przy zimnym silniku, przekręć wyłącznik silnika na ON, a następnie pociągnij rozrusznik zdecydowanym ruchem. Po rozgrzaniu otwórz ssanie i zwiększ przepustnicę.

Jaki rodzaj oleju silnikowego stosować i jak go sprawdzić?

Używaj oleju SAE 10W-30 lub 10W-40. Sprawdź poziom miarką (bez wkręcania) przed każdym użyciem. Wymieniaj co 100 godzin (pierwsza po 20 h). Pojemność maks. 0,6 L.

Jak wyczyścić filtr powietrza płyty wibracyjnej?

Odkręć pokrywę filtra, wyjmij wkład piankowy i papierowy. Wyczyść piankę wodą z mydłem, wysusz, a następnie lekko nasmaruj olejem. Opukaj filtr papierowy o twardą powierzchnię. Złóż wszystko z powrotem.

Jakie wyposażenie ochronne jest obowiązkowe podczas użytkowania?

Noś ochronniki słuchu, okulary ochronne, rękawice i obuwie ochronne. Nigdy nie używaj w pomieszczeniach ze względu na spaliny.

Jak transportować lub przechowywać płytę wibracyjną?

Pozwól silnikowi ostygnąć. Użyj zestawu transportowego. Do przechowywania powyżej 30 dni spuść paliwo i olej, wyczyść maszynę i przechowuj ją płasko w suchym i wentylowanym miejscu.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy świeca jest podłączona, czy jest świeże paliwo, czy ssanie jest w pozycji ON przy zimnym silniku, oraz czy przewód paliwowy nie jest zatkany. Wyczyść lub wymień świecę, jeśli jest zabrudzona.

Jaka jest maksymalna głębokość zagęszczania HP1200S?

Maksymalna głębokość zagęszczania wynosi 25 cm, w zależności od rodzaju gruntu i jego wilgotności.

Jak wymienić pasek napędowy?

Zatrzymaj zimny silnik, zdejmij obudowę paska, poluzuj śruby silnika, wymień pasek, a następnie naciągnij go (max strzałka ugięcia 10-15 mm). Załóż obudowę z powrotem.

Czy można używać płyty wibracyjnej na betonie lub glinie?

Nie. Używanie na betonie lub gruntach spoistych jak glina jest zabronione. Płyta jest przeznaczona do gruntów sypkich, żwiru, kostki brukowej i wykopów.

Jaka jest prędkość robocza i częstotliwość drgań?

Prędkość robocza wynosi 25 m/min, a częstotliwość drgań 5700 drgań na minutę (vpm).

INSTRUKCJA OBSŁUGI HP1200S SCHEPPACH

Maszyna może spaść i spowodować szkody lub obrażenia, jeśli nie jest podnoszona fachowo. Maszynę należy podnosić wyłącznie za punkt podnoszenia (3).

13. Przechowywanie

Czyszczenie/wymiana świecy zapłonowej (rys. T + U)

UWAGA! Świecę zapłonową (8) należy demontować tylko wtedy, gdy silnik jest zimny!

W razie potrzeby wyczyść lub wymień świecę zapłonową (8):

• Wyciągnij konektor świecy zapłonowej i usuń zanieczyszczenia wokół świecy zapłonowej. Wykręć i sprawdź świecę zapłonową (8).
• Sprawdź izolator. Wymień świecę zapłonową (8), jeśli wykazuje uszkodzenia, takie jak pęknięcia lub odpryski.
• Elektrody świecy zapłonowej wyczyść szczotką drucianą.
• Sprawdź i ustaw odstęp elektrod. Aby silnik zachował swoją moc, świeca zapłonowa (8) musi mieć prawidłowy odstęp między elektrodami (0,7-0,8 mm). Wkręć świecę zapłonową (8) ręcznie, a następnie dokręć ją kluczem do świec zapłonowych (g) o około 1/4 obrotu.
• Nałóż konektor świecy zapłonowej na świecę zapłonową (8).

Opis znaczenia symboli urządzenia

Użycie symboli w instrukcji obsługi ma na celu zwrócenie uwagi na potencjalne zagrożenia. Należy doskonale zrozumieć symbole bezpieczeństwa oraz wszelkie towarzyszące im wyjaśnienia. Same ostrzeżenia nie eliminują zagrożenia i nie zastępują poprawnych działań zapobiegających wypadkom.

	Prosimy przyczytać uwaźne instrukcję przy przech od uruchomieniem maszyny.
	Zawsze uzywaj ochrony uszu.
	Zawsze uzywaj ochrony oczu.
	Noś r.§kawice ochrione.
	Noś obuwie ochrione.
	Zabrania są usuwania urȩdzone zabeepieczajycych i osłon oraz manipulowania nimi.
	Nie zblżćsi do elementów ruchomych/obrotowych.
	Nie pal i nie uzywaj otwartego plomienia.
	Nigdy nie dotykaj gorących czȩci urȩdzenia.
	Blokować dostęp osob trzechich do obszaru roboczego
△Uwaga!	Miejsca w nimiejszej instrukcjymi obslugi, krôre dotYCZ bezpieczerstwa uzytkownika, zostały oznaczone następućym znakiem

1. Wprowadzenie 134
2. Opis urządzenia (rys. A - Y) 134
3. Dane techniczne 134
4. Zakres dostawy 135
5. Rozpakowanie 135
6. Budowa 135
7. Ogólne wskazówki dotyczące bezpieczeństwa 135
8. Dodatkowe wskazówki dotyczące bezpieczeństwa 137
9. Prawidłowe użycie 138
10. Uruchomienie 138
11. Czyszczenie 140
12. Transport 140
13. Przechowywanie 140
14. Konserwacja 141 15. Unieszkodliwianie i recykling 143
15. Diagnostyka i rozwiązywanie problemów 144

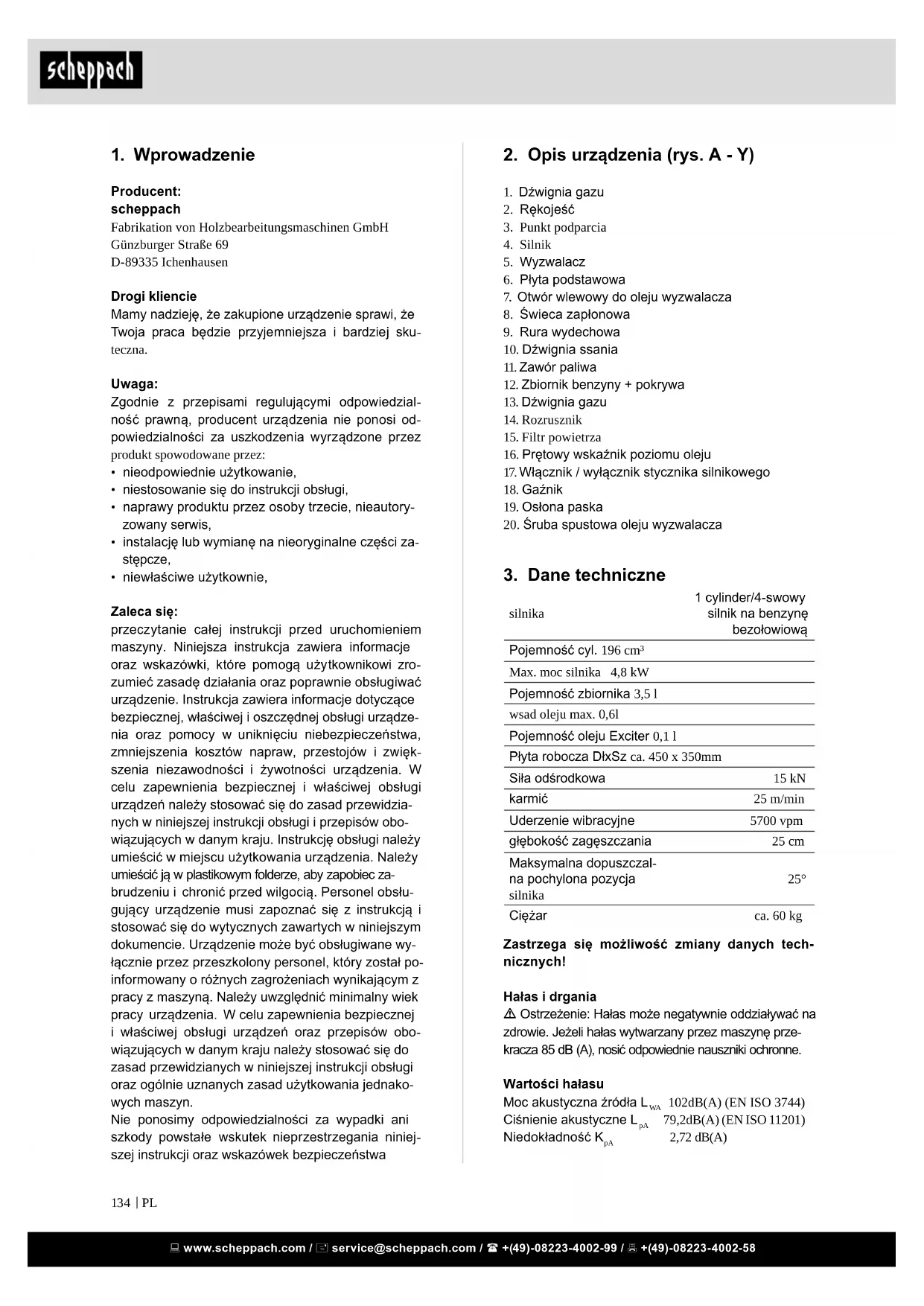

1. Wprowadzenie

Producent:

scheppach

Mamy nadzieję, że zakupione urządzenie sprawi, że

Twoja praca będzie przyjemniejsza i bardziej skuteczna.

Uwaga:

Zgodnie z przepisami regulującymi odpowiedzialność prawną, producent urządzenia nie ponosi odpowiedzialności za uszkodzenia wyrządzone przez produkt spowodowane przez:

- nieodpowiednie użytkowanie, - niedostosowanie się do instrukcji obsługi, - naprawy produktu przez osoby trzecie, nieautoryzowany serwis, - instalację lub wymianę na nieoryginalne części zastępcze, - niewłaściwe użytkowanie,

Zaleca się:

przeczytanie całej instrukcji przed uruchomieniem maszyny. Niniejsza instrukcja zawiera informacje oraz wskazówki, które pomogą użytkownikom zrozumieć zasadę działania oraz poprawnie obsługiwać urządzenie. Instrukcja zawiera informacje dotyczące bezpiecznej, właściwej i oszczędnej obsługi urządzenia oraz pomocy w uniknięciu niebezpieczeństw, zmniejszenia kosztów napraw, przestojów i zwiększenia niezawodności i żywotności urządzenia. W celu zapewnienia bezpiecznej i właściwej obsługi urządzeń należy stosować się do zasad przewidzianych w niniejszej instrukcji obsługi i przepisów obowiązujących w danym kraju. Instrukcję obsługi należy umieścić w miejscu użytkowania urządzenia. Należy umieścić ją w plastikowym folderze, aby zapobiec zabrudzeniu i chronić przed wilgocią. Personel obsługujący urządzenie musi zapoznać się z instrukcją i stosować się do wytycznych zawartych w niniejszym dokumencie. Urządzenie powinno być obsługiwane wyłącznie przez przeszkolony personel, który został poinformowany o różnych zagrożeniach wynikających z pracy z maszyną. Należy uwzględnić minimalny wiek pracy urządzenia. W celu zapewnienia bezpiecznej i właściwej obsługi urządzeń oraz przestrzegania przepisów obowiązujących w danym kraju należy stosować się do zasad przewidzianych w niniejszej instrukcji obsługi oraz ogólnie uznanych zasad użytkowania podobnych maszyn.

Nie ponosimy odpowiedzialności za wypadki ani szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

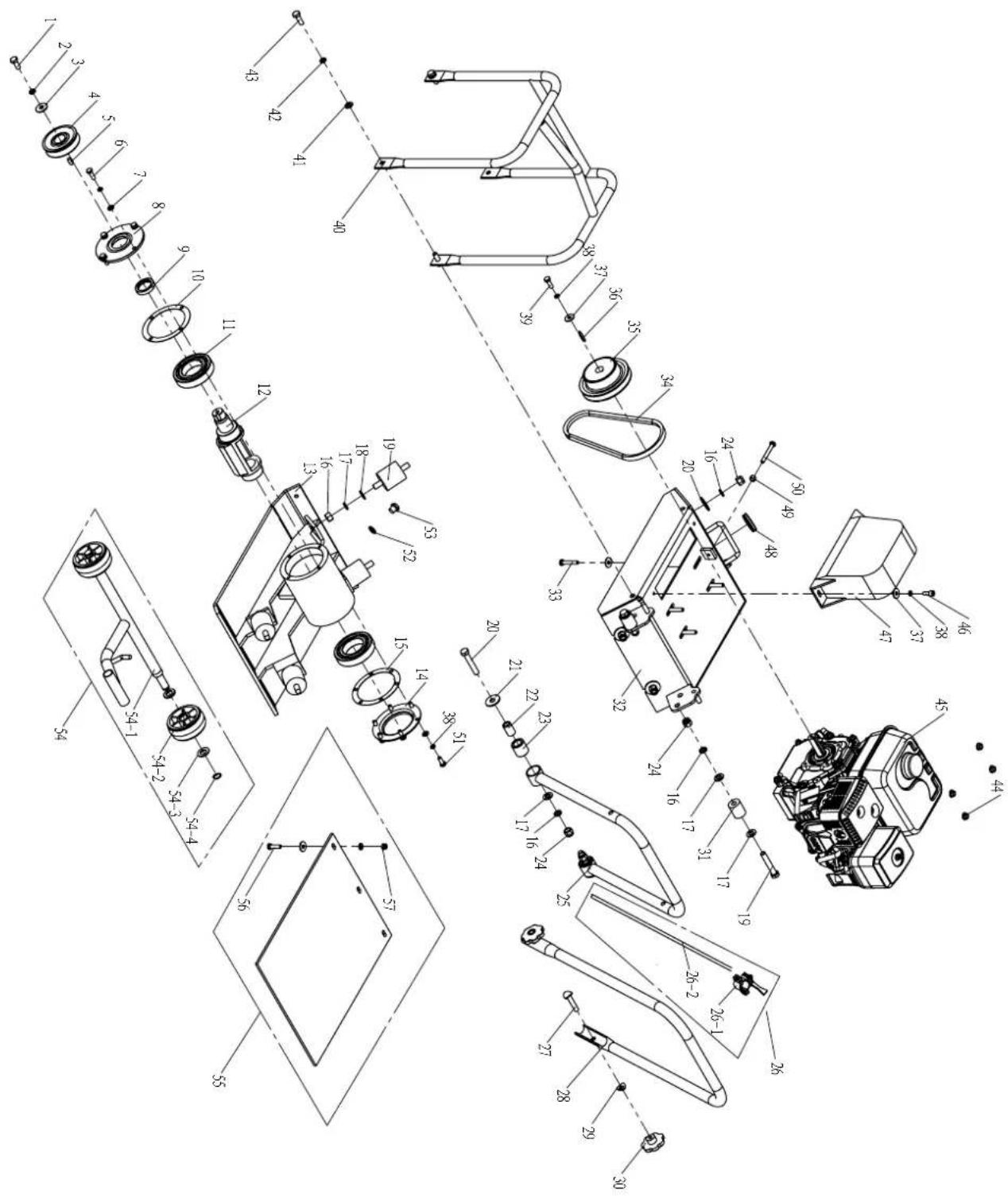

2. Opis urządzenia (rys. A - Y)

1. Dźwignia gazu
2. Rękojeść
3. Punkt podparcia
4. Silnik
5. Wyzwalacz
6. Płyta podstawowa
7. Otwór wlewowy do oleju wyzwalacza
8. Świeca zapłonowa
9. Rura wydechowa
10. Dźwignia ssania
11. Zawór paliwa
12. Zbiornik benzyny + pokrywa
13. Dźwignia gazu
14. Rozrusznik
15. Filtr powietrza
16. Prętowy wskaźnik poziomu oleju
17. Włącznik / wyłącznik stycznika silnikowej
18. Gaźnik 19. Osłona paska
19. Śruba spustowa oleju wyzwalacza

3. Dane techniczne

silnika	1 cylinder/4-swowy silnik na benzynę bezolowyowa
Pojemnosć cyl. 196 cm3
Max. moc silnika 4,8 kW
Pojemnosć zbiornika 3,5 l
wsad oleju max. 0,6l
Pojemnosć oleju Exciter 0,1 l
Plyta robocza DlxSz ca. 450 x 350mm
Siła odśrodkowa	15 kN
karmić	25 m/min
Uderzenie wibracyjne	5700 rpm
głowobosć zaguszczania	25 cm
Maksymalna dopuszcjal- na pochylona pozycja silnika	25°
Ciezar	ca. 60 kg

Zastrzega się możliwość zmiany danych technicznych!

Halas i drgania

Ostrzeżenie: Hałas może negatywnie oddziaływać na zdrowie. Jeśli hałas wytwarzany przez maszynę przekracza 85 dB (A), należy nosić odpowiednie nauszniki ochronne.

Wartości hałasu

Moc akustyczna źródła L_WA 102dB(A) (EN ISO 3744)

Ciśnienie akustyczne L_pA 79,2dB(A) (EN ISO 11201)

Niepewność KpA 2,72 dB(A)

Parametry drgań

Drgania ah 30m / s²

Wskazówka: Podane wartości akustyczne zostały określone zgodnie ze znormalizowaną metodą badania i można je wykorzystać do porównywania ze sobą różnych narzędzi. Ponadto wartości te można wykorzystać do oszacowania z wyprzedzeniem obciążenia, które hałas będzie powodował względem użytkowników.

Ostrzeżenie! Rzeczywiste wartości mogą odbiegać od wskazanych, zależnie od sposobu użytkowania narzędzia. Należy stosować odpowiednie środki w celu ochrony przed hałasem.

Należy przy tym uwzględnić cały przebieg pracy, również momenty, w których narzędzie pracuje bez obciążenia lub jest wyłączone.

Odpowiednie środki bezpieczeństwa obejmują między innymi regularną konserwację i pielęgnację narzędzia oraz osprzętu, regularne przerwy, a także odpowiednie planowanie przebiegu pracy.

4. Zakres dostawy

• 1x płyta wstrząsarki (a) 1x rękojeść (2)
• 2x nakrętka gwiazdkowa ze śrubą (b)
• 1x mata gumowa (c)
• 3x śruba mocująca z podkładką i nakrętką (e)
• 1x uchwyt prowadzący (f)
• 1x klucz do świec zapłonowych (g)
• 2x opaska na kable (h)
• 1x instrukcja obsługi (i)

5. Rozpakowanie

Otworzyć opakowanie i wyjąć urządzenia ostrożnie. Usunąć materiał opakowaniowy, jak również pakowania i transportu usztywniający (jeśli są dostępne). Sprawdź, czy dostawa jest kompletna.

Sprawdzić, czy urządzenia i akcesoria nie mają ewentualnych uszkodzeń powstałych na skutek transportu.

W przypadku reklamacji, należy skontaktować się z dystrybutorem bezzwłocznie. Roszczenia w późniejszym terminie nie będą przyjmowane.

Jeśli to możliwe, należy przechowywać opakowanie aż do okresu gwarancji wygaśnie.

Przed dotknięciem urządzenia, należy zapoznać się z nim przez przeczytanie instrukcji obsługi.

Do akcesoriów, materiałów eksploatacyjnych i części zamiennych, należy używać wyłącznie oryginalnych części. Części zamienne są dostępne w handlu branżowym.

Dołącz nazwę pozycji, model urządzenia i rok produktu w porządku.

UWAGA!

Urządzenie jak i opakowanie nie są zabawkami! Nie należy pozwalać dzieciom na zabawę z plastikowymi torbami, folią lub małymi częściami! Istnieje ryzyko połknięcia i uduszenia!

6. Budowa

Montaż uchwytu (rys. A - F):

• Zamocować uchwyt (2) za pomocą śruby oraz nakrętki gwiazdkowej (b) na płycie wstrząsarki (a). Śruba jest wkręcana od zewnątrz i mocowana za pomocą podkładki i nakrętki gwiazdkowej.
• Dźwignia gazu (1) jest teraz przymocowana do uchwytu (2) (SW 8/10). Linka Bowdena jest mocowana do uchwytu (2) za pomocą opasek na kable (h).

Montaż maty gumowej (rys. G + H):

• Mata gumowa (c): Umieścić lub wyciągnąć płytę wstrząsarki na macie gumowej (c) i wyrównać otwory, a następnie zamocować od dołu za pomocą 3 śrub mocujących (e).

Montaż uchwytu prowadzącego (rys. X + Y):

• Uchwyt prowadzący (f): Przechylić płytę wstrząsarki na uchwycie (2) do przodu i ustawić uchwyt prowadzący (f) w przewidzianym do tego celu otworze. Płyta wstrząsarki może być teraz opuszczona i ponownie przetransportowana.

7. Ogólne wskazówki dotyczące bezpieczeństwa

Proszę zapoznać się z maszyną. - Należy uważnie przeczytać instrukcję obsługi i upewnić się, że treść instrukcji oraz wszystkie etykiety dołączone do maszyny są zrozumiałe. - Zapoznać się z zakresem zastosowania i ograniczeniami maszyny, jak również ze szczególnymi źródłami zagrożeń. - Upewnić się, że znane są wszystkie elementy obsługowe i ich funkcje. - Upewnić się, że znane są sposoby zatrzymania maszyny i szybkiego wyłączenia elementów obsługowych. - Nie należy próbować obsługiwać maszyny bez znajomości dokładnych wymagań eksploatacyjnych i konserwacyjnych silnika oraz sposobu uniknięcia wypadków z obrażeniami ciała i/lub szkodami materialnymi. - Nie pozwalać przyjaciołom, ani innym osobom zbliżać się do obszaru roboczego.

Strefa pracy

• Nigdy nie uruchamiać ani nie obsługiwać maszyny w pomieszczeniach zamkniętych. Spaliny są niebezpieczne, ponieważ zawierają bezwonny i śmiertelny tlenek węgla. Maszynę należy używać wyłącznie w pomieszczeniach zewnętrznych z dobrą wentylacją.
• Nigdy nie używać maszyny w warunkach słabej widoczności lub oświetlenia.

Bezpieczeństwo osób

• Nie należy używać maszyny po spożyciu jakichkolwiek substancji odurzających, alkoholu lub leków, które mogą wpłynąć na zdolność do prawidłowej obsługi maszyny.
• Nosić właściwą odzież. Nosić długie spodnie, buty z wysoką cholewką i rękawice.
• Nie należy nosić luźnej odzieży, krótkich spodenek lub biżuterii jakiegokolwiek rodzaju. Długie włosy związać z tyłu tak, aby nie były dłuższe niż długość ramion. Włosy, ubrania i rękawice należy trzymać z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać uwięzione w częściach ruchomych. Przed uruchomieniem należy sprawdzić maszynę.
• Pozostawić ekrany ochronne na miejscu i funkcjonalne.
• Upewnić się, że wszystkie nakrętki, śruby itp. są prawidłowo dokręcone.
• Nigdy nie należy używać maszyny, jeśli wymaga ona naprawy lub jest w złym stanie mechanicznym. Uszkodzone, brakujące lub wadliwe części należy wymienić przed użyciem.
• Sprawdzić maszynę pod kątem wycieków paliwa.
• Zachować ich funkcjonalność. Nie używać maszyny, jeśli silnik nie może być włączany i wyłączany za pomocą odpowiedniego przełącznika.
• Maszyna napędzana benzyną, która nie może być sterowana za pomocą przełącznika silnika, jest niebezpieczna i musi zostać wymieniona.
• Przed uruchomieniem maszyny należy dokonać wyrywkowej kontroli, czy śrubokręt i klucz zostały usunięte z obszaru wokół maszyny. Śrubokręt lub klucz, który nadal znajduje się na obracającej się części maszyny, może spowodować obrażenia ciała.
• Zachować ostrożność, zwracać uwagę na swoje działania i zachować zdrowy rozsądek podczas korzystania z maszyny. Nie należy przesadnie reagować.
• Nie korzystać z maszyny bez butów lub nosząc sandały lub podobne lekkie buty. Należy nosić ochronne buty robocze, które chronią stopy i poprawiają stabilność na śliskich powierzchniach. Stale dbać o dobrą stabilność i równowagę. Pozwala to na lepsze sterowanie maszyną w nieoczekiwanych sytuacjach.
• Unikać niezamierzonego uruchomienia. Przed transportem maszyny lub wykonaniem prac konserwacyjnych przy maszynie należy upewnić się, że wyłącznik silnika jest wyłączony. Prace transportowe lub konserwacyjne przy maszynie mogą prowadzić do wypadków, jeśli wyłącznik jest włączony.

Bezpieczeństwo podczas obchodzenia się z benzyną

• Benzyna jest bardzo łatwopalna, a jej gazy mogą eksplodować po zapaleniu.
• Należy podjąć środki bezpieczeństwa przy obchodzeniu się z benzyną, aby zmniejszyć ryzyko poważnych obrażeń.
• Podczas napełniania lub opróżniania zbiornika należy stosować odpowiedni zbiornik paliwa.
• Prace te należy wykonywać na czystych, dobrze wentylowanych powierzchniach zewnętrznych.
• Nie palić. Nie dopuszczać do zbliżenia iskier, otwartego płomienia lub innych źródeł ognia podczas napełniania benzyny lub pracy z maszyną.
• Nigdy nie napełniać zbiornika w pomieszczeniach zamkniętych. Uziemione, przewodzące prąd elektryczny przedmioty, takie jak narzędzia, należy trzymać z dala od wrażliwych części elektrycznych i kabli, aby uniknąć iskrzenia lub powstawania łuku elektrycznego. To może spowodować zapłon gazów benzynowych.
• Przed napełnieniem zbiornika benzyny należy zawsze wyłączyć silnik i pozostawić go do ostygnięcia. Zdjąć korek wlewu paliwa i nigdy go nie napełniać, gdy silnik pracuje lub jest gorący.
• Nie należy używać maszyny, jeśli wiadomo o wyciekach w układzie paliwowym. Powoli odkręcić korek wlewu paliwa, aby obniżyć ciśnienie w zbiorniku. Nigdy nie należy przepełniać zbiornika (paliwo nigdy nie powinno przekraczać oznaczonego poziomu maksymalnego). Zamknąć bezpiecznie zbiornik benzyny korkiem wlewu paliwa i wytrzeć rozlane paliwo.
• Nigdy nie używać maszyny, jeśli korek wlewu paliwa nie jest pewnie przykręcony. Unikać źródeł zapłonu w pobliżu rozlanej benzyny. W przypadku rozlania się benzyny nie należy próbować uruchamiać maszyny. Usunąć maszynę z obszaru skażenia i zapobiec powstawaniu źródeł zapłonu do momentu odparowania gazu benzynowego.
• Benzynę należy przechowywać w specjalnie zaprojektowanych do tego celu kanistrach.
• Benzynę należy przechowywać w chłodnym, dobrze wentylowanym miejscu, z dala od iskier i otwartego płomienia lub innych źródeł zapłonu. Nigdy nie należy przechowywać benzyny lub maszyny z pełnym zbiornikiem w budynku, w którym opary benzyny mogą dostać się do iskier, otwartego ognia lub innych źródeł zapłonu, takich jak podgrzewacze wody, piece, suszarki do ubrań itp.
• Przed przechowywaniem maszyny w zamkniętej przestrzeni pozostawić silnik do ostygnięcia.

Zastosowanie i pielęgnacja maszyny

• Nigdy nie podnosić ani nie przenosić maszyny, gdy pracuje silnik.
• Nie wymuszać na maszynie pracy. Używać odpowiedniej maszyny do danego obszaru zastosowania. Właściwa maszyna wykona pracę, do której została zaprojektowana lepiej i bezpieczniej.
• Nie zmieniać ustawienia regulatora prędkości obrotowej silnika ani nie przywijać go. Regulator prędkości obrotowej kontroluje maksymalną prędkość obrotową silnika z maksymalnym bezpieczeństwem.
• Nie należy uruchamiać silnika przy wysokich obrotach, jeśli nie następuje sprężanie.
• Nie należy zbliżać rąk ani stóp do obracających się części.
• Unikać kontaktu z gorącą benzyną, olejem, spalinami i gorącymi powierzchniami. Nie dotykać silnika ani tłumika wydechu. Części te stają się szczególnie gorące podczas użytkowania. Po wyłączeniu maszyny przez krótki czas są one nadal gorące.
• Pozostawić silnik do ostygnięcia przed wykonaniem jakiejkolwiek konserwacji lub ustawienia.
• Jeśli maszyna zacznie wydawać nietypowe odgłosy lub wibracje, należy natychmiast wyłączyć silnik, odłączyć przewód świecy zapłonowej i zlokalizować przyczynę. Nietypowe odgłosy lub wibracje są zazwyczaj oznaką błędów.
• Nie używać elementów montażowych i wyposażenia innych niż zatwierdzone przez producenta. Nieprzestrzeganie przepisów może prowadzić do obrażeń ciała.
• Konserwować maszyny. Sprawdzić, czy nie ma niewłaściwego ustawienia lub blokady części ruchomych, uszkodzenia części i inne warunki, które mogą mieć wpływ na eksploatację maszyny. W przypadku zauważenia jakichkolwiek uszkodzeń, maszynę należy naprawić przed dalszym użytkowaniem. Wiele wypadków jest wynikiem niewłaściwie konserwowanego wyposażenia.
• Silnik i tłumik spalin należy oczyszczać z trawy, liści, nadmiaru smaru lub osadów, aby zmniejszyć ryzyko pożaru.
• Nigdy nie spryskiwać maszyny wodą lub inną cieczą. Uchwyty należy utrzymywać w stanie suchym, czystym i wolnym od drobnych elementów.
• Po każdym użyciu należy oczyścić maszynę.
• Aby chronić środowisko, należy przestrzegać obowiązujących wytycznych dotyczących utylizacji odpadów w odniesieniu do benzyny, oleju itp.
• Wyłączoną maszynę należy przechowywać w miejscu niedostępnym dla dzieci i nie pozwalać osobom niezaznajomionym z maszyną lub niniejszą instrukcją obsługi na korzystanie z niej. Maszyna jest niebezpieczna w rękach niewyszkolonych użytkowników.

Serwis

• Przed czyszczeniem, naprawą, przeglądem lub regulacją silnika należy go wyłączyć i upewnić się, że wszystkie ruchome części są nieruchome. Zawsze należy upewnić się, że stycznik silnikowy znajduje się w pozycji "OFF". Odłączyć kabel świecy zapłonowej i trzymać go z dala od świecy zapłonowej, aby uniknąć przypadkowego uruchomienia.
• Konserwacja maszyny powinna być przeprowadzona przez wykwalifikowany personel. Stosować wyłącznie oryginalne części zamienne. W ten sposób zapewnia się bezpieczeństwo użytkowania maszyny.

8. Dodatkowe wskazówki dotyczące bezpieczeństwa

• Ręce, palce i stopy trzymać z dala od płyty podstawowej, aby uniknąć obrażeń.
• Uchwyt wibratora płyt mocno trzymać obiema rękami. Jeśli obie ręce trzymają uchwyt i stopy są z dala od płyty kompresora, ręce, palce i stopy nie mogą zostać zranione przez płytę kompresora.
• Zawsze pozostawać za maszyną podczas pracy; nigdy nie chodzić lub stać przed maszyną, gdy pracuje silnik.
• Nigdy nie należy umieszczać narzędzi lub innych przedmiotów pod płytą wstrząsarki. Jeśli maszyna porusza się w kierunku innych osób, należy wyłączyć silnik, odłączyć świecę zapłonową i sprawdzić maszynę pod względem uszkodzeń; naprawić uszkodzenia przed ponownym uruchomieniem i użyciem maszyny.
• Nie przeciążać maszyny przez zbyt głębokie lub zbyt szybkie zagęszczanie.
• Nie używać maszyny z dużymi prędkościami na twardych lub śliskich powierzchniach.
• Należy zachować szczególną ostrożność podczas pracy maszyny na podłożu żwirowym, ścieżkach i drogach oraz podczas przechodzenia przez nie.
• Zwróć uwagę na ukryte zagrożenia lub ruch drogowy. Nie należy przewozić ludzi.
• Nigdy nie opuszczać miejsca pracy i nigdy nie pozostawiać płyty wstrząsarki bez nadzoru, gdy pracuje silnik.
• Zawsze zatrzymywać maszynę, gdy nastąpi przerwa w pracy lub podczas przemieszczania się z miejsca na miejsce.
• Trzymać się z dala od krawędzi wykopu i unikać działań, które mogłyby spowodować przechylenie się płyty wibracyjnej. Ostrożnie przesuwać się w górę w linii prostej i w tył, aby uniknąć przewrócenia się płyty wibracyjnej na operatora.
• Maszynę należy zawsze umieszczać na twardej i równej powierzchni i wyłączyć urządzenia.
• Ograniczyć czas pracy przy maszynie i robić regularne przerwy w celu zmniejszenia wibracji i odpoczynku dłoni. Zmniejszyć prędkość i siłę, z jaką wykonywane są powtarzalne ruchy.

Ryzyka szczątkowe

Maszyna została skonstruowana zgodnie z aktualnym stanem techniki i ogólnie uznawanymi zasadami bezpieczeństwa technicznego. Jednak podczas pracy mogą się pojawić poszczególne ryzyka szczątkowe.

• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodne z przeznaczeniem”, jak i całej instrukcji obsługi.
• Unikaj przypadkowego uruchomienia maszyny.
• Użyj narzędzia zalecanego w tym podręczniku. W ten sposób możesz zapewnić optymalne działanie urządzenia.
• Nie zbliżać rąk do obszaru roboczego, gdy maszyna jest uruchomiona.

9. Prawidłowe użycie

Płyta wstrząsarki przenosi siły na luźny grunt lub inne materiały. Może być wykorzystywana w budownictwie drogowym, krajobrazowym i budowlanym. Płyta wstrząsarki zwiększa nośność, zmniejsza przepuszczalność wody, zapobiega osadzaniu się ziemi, zmniejsza jej pęcznienie lub kurczenie się. Nadaje się szczególnie do zagęszczania kostki brukowej, rowów, kształtowania krajobrazu i prac konserwacyjnych.

UWAGA!

Płyta wstrząsarki nie jest przeznaczona do stosowania na powierzchniach samoprzylepnych, takich jak glina, lub twardych powierzchniach, takich jak beton.

Maszyne wolno użytkować wyłącznie zgodnie z jej przeznaczeniem. Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem. Za wynikające z tego szkody i obrażenia wszelkiego rodzaju odpowiada użytkownik/operator, a nie producent. Do zgodnego z przeznaczeniem wykorzystywania zalicza się również przestrzeganie zasad bezpieczeństwa, a także instrukcji montażu i wskazówek dot. eksploatacji, zawartych w instrukcji obsługi. Osoby obsługujące i konserwujące maszyny muszą dobrze znać jej działanie oraz zostać poinformowane o ewentualnych zagrożeniach. Ponadto należy jak najdokładniej przestrzegać obowiązujących przepisów dotyczących zapobiegania nieszczęśliwym wypadkom.

Podobnie zaleca się przestrzeganie wszelkich innych ogólnych zasad z dziedziny medycyny pracy i bezpieczeństwa technicznego.

Samowolne modyfikacje maszyny wykluczają odpowiedzialność producenta za spowodowane tym szkody.

Maszynę wolno używać wyłącznie z oryginalnymi częściami i oryginalnym wyposażeniem producenta. Wskazówki producenta dotyczące bezpieczeństwa, przy konserwacji, wymiarów podanych w rozdziale Dane techniczne.

Należy zwrócić uwagę, że nasze urządzenie nie zostało zaprojektowane z myślą o użytku w placówkach komercyjnych, handlowych oraz w zastosowaniach przemysłowych. Nieprzestrzeganie instrukcji użytkowania lub użycie sprzętu w placówkach komercyjnych, handlowych, zakładach przemysłowych czy też temu podobnych skutkuje wygaśnięciem roszczenia gwarancyjnego!

10. Uruchomienie

UWAGA!

Przed uruchomieniem urządzenie koniecznie całkowicie zmontować!

Uchwyt (2), (rys. A)

Podczas pracy z maszyną należy używać uchwytu (2) do sterowania nią.

Dźwignia gazu (1), (rys. A + C)

Dźwignia gazu (1) steruje prędkością maszyny. Jeśli dźwignia jest przysuwana w pokazanych kierunkach, silnik pracuje szybciej lub wolniej.

Szybko =

Wolno =

Do podnoszenia maszyny za pomocą dźwigu lub innego urządzenia podnoszącego.

Osłona paska (19), (rys. A)

Zdjąć tę ochronę (19), aby uzyskać dostęp do paska klinowego. Nigdy nie używać płyty wstrząsarki bez osłony paska (19).

Jeśli osłona paska klinowego (19) nie jest zamontowana, może dojść do uwięzienia dłoni między pasem klinowym a sprzęgłem, co spowoduje poważne obrażenia ciała.

Wyzwalacz (5), (rys. A)

Ciężar mimośrodowy na wale wzbudnicy wewnątrz obudowy wzbudnicy jest napędzany, przy dużych prędkościach, przez sprzęgło i system napędu pasowego. Te wysokie prędkości obrotowe wału powodują szybkie ruchy maszyny w górę i w dół oraz ruchy do przodu.

Stycznik silnikowy (Wł.-Wył.) (17), (rys. A + l)

Stycznik silnikowy (17) aktywuje i dezaktywuje układ zapłonowy. Aby silnik mógł pracować, stycznik silnikowy (17) musi znajdować się w pozycji ON. Silnik zatrzymuje się, gdy stycznik silnikowy (17) zostanie ustawiony w pozycji OFF.

Kontrola obsługi

• Sprawdzić wszystkie strony silnika pod kątem wycieków oleju lub benzyny.
• Sprawdzić, czy nie ma śladów uszkodzeń.
• Sprawdzić, czy wszystkie osłony ochronne są na swoim miejscu, czy wszystkie śruby, nakrętki i sworznie są dokręcone.

Kontrola oleju silnikowego (rys. I -R)

Wyciągnąć bagnet (16) i wyczyścić go. - Ponownie włożyć bagnet (16) i sprawdzić poziom oleju bez ponownego dokręcania bagnetu (16). - Jeśli poziom oleju jest zbyt niski, należy dodać zalecaną ilość oleju. - Po zakończeniu, ponownie zmontować wszystko i wkręcić bagnet.

Kontrola benzyny (rys. S)

• Włączyć silnik, otworzyć korek wlewu paliwa (12) i sprawdzić poziom paliwa. Jeśli poziom jest zbyt niski, należy dodawać benzynę aż do napełnienia zbiornika. Następnie zakręcić ponownie pokrywę.
• Nie należy dodawać tyle benzyny, aby zakryć krawędź zbiornika (maksymalny poziom benzyny). Dla benzyny bezołowiowej zalecana jest ocena oktanowa 90. Bezołowiowa benzyna redukuje osady węgla i wydłuża żywotność układu wydechowego.
• Nie należy używać benzyny, która była już używana lub jest brudna. Nie dopuścić do przedostawania się brudu i wody do zbiornika benzyny.

Uruchamianie silnika (rys. I + K)

• Ustawić zawór paliwa (11) w pozycji ON. Przy uruchamianiu zimnego silnika należy przesunąć dźwignię ssania (10) do pozycji CLOSE. Gdy dźwignia ssania (10) znajduje się w pozycji CLOSE, aby uruchomić silnik, delikatnie przesuń ją w pozycję
• OPEN, gdy silnik się rozgrzewa.
• Przy uruchamianiu ciepłego silnika należy pozostawić dźwignię ssania (10) w pozycji OPEN.
• Ustawić stycznik silnikowy (17) w pozycji ON.
• Uruchomić rozrusznik (14).

Rozrusznik (14), (rys. A)

Delikatnie pociągnąć za uchwyt startera (14), aż do momentu oporu. Następnie pociągnąć mocno i ustawić uchwyt startera (14) z powrotem w pozycji wyjściowej. Gdy dźwignia ssania (10) znajduje się w pozycji CLOSE, aby uruchomić silnik, delikatnie przesunąć ją w

• pozycję OPEN, gdy silnik się rozgrzewa. Po rozgrzaniu silnika pociągnąć za dźwignię gazu (1), aby zwiększyć prędkość obrotową silnika. Płyta zaczyna wibrować i zagęszczać.

Ruch naprzód

Płyta wstrząsarki porusza się automatycznie do przodu przy pełnym gazie.

UWAGA!

Nie używać płyty wstrząsarki na betonie lub bardzo twardych, suchych, zagęszczonych powierzchniach. Płyta wstrząsarki powinna raczej skakać niż wibrować. Może to spowodować uszkodzenia zarówno wibratora, jak i silnika.

Liczba powtórzeń wymaganych do uzyskania pożądanego wyniku zagęszczania zależy od rodzaju i wilgotności podłoża. Maksymalne zagęszczenie osiągnięto, gdy zauważymy bardzo silne odbicie.

Przy stosowaniu płyty wibracyjnej na kostce brukowej należy przymocować gumową matę (c), aby uniknąć odpryskiwania i ścierania powierzchni kamienia.

Konieczna jest pewna ilość wilgoci na podłożu. Jednak nadmierna wilgoć może powodować sklejanie się małych elementów i uniemożliwiać dobre zagęszczenie. Pozostawić do wyschnięcia, jeśli jest bardzo mokre.

Jeśli podłoże jest tak suche, że podczas użytkowania płyty wstrząsarki powstają chmury pyłu, do podłoża należy dodać trochę płynu w celu poprawy zagęszczenia. Odciąży to również filtr wentylatora.

Podczas zagęszczania podłoża na zboczach (wzgórza, nasypy) należy przestrzegać następujących wskazówek. Podjeżdżać tylko od samego dołu (wejście, które można łatwo pokonać do góry, musi być również skondensowane do dołu bez ryzyka). Operator nie może stać w kierunku zjeżdżania. Maksymalny wzrost o 25° nie może zostać przekroczony.

UWAGA!

Jeśli wzrost ten zostanie przekroczony, układ smarowania silnika może ulec awarii (smarowanie rozpryskowe, a tym samym awaria ważnych elementów silnika).

Zatrzymanie silnika

Aby zatrzymać silnik w sytuacji awaryjnej, wystarczy ustawić stycznik silnikowy (17) w pozycji OFF.

W normalnych warunkach należy stosować następującą procedurę:

• Przywrócić dźwignię przepustnicy silnika (1) do pozycji biegu jałowego, aby uniemożliwić ruch sprężarki.
• Pozostawić silnik do ostygnięcia na jedną lub dwie minuty przy zmniejszonych obrotach.
• Ustawić stycznik silnikowy (17) w pozycji "OFF".
• W razie potrzeby zamknąć zawór paliwa (11).

UWAGA!

Nie należy przestawiać dźwigni ssania (10) w położenie CLOSE, aby zatrzymać silnik. Może to spowodować pożar lub uszkodzenia silnika.

Prędkość na biegu jałowym

Przesunąć dźwignię gazu (1) do pozycji SLOW, aby zmniejszyć obciążenie silnika, jeśli nie kompresuje się.

Zmniejszenie prędkości obrotowej silnika na biegu jałowym wydłuża czas pracy silnika, oszczędza paliwo i zmniejsza poziom hałasu maszyny.

11. Czyszczenie

UWAGA!

Przed przystąpieniem do prac związanych z czyszczeniem zawsze wyłączać silnik i wyciągać końcówkę przewodu świecy zapłonowej.

Zalecamy czyszczenie maszyny po każdym użyciu.

Usunąć osady z płyty wstrząsarki za pomocą miękkiej szczotki, odkurzacza lub sprężonego powietrza. Wyczyścić spód sprężarki, gdy tylko utkną cząstki zagęszczonego gruntu. Maszyna nie działa dobrze, jeśli jej spodnia strona nie jest gładka i czysta. Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością mydła szarego. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostała się woda.

UWAGA!

Nie używać „myjki wysokociśnieniowej” do czyszczenia płyty wstrząsarki. Woda może przedostać się do ciasnych obszarów maszyny i uszkodzić wrzeciona, tłoki, łożyska lub silnik. Myjki wysokociśnieniowe skracają czas pracy i pogarszają sprawność działania.

12. Transport

Patrz dane techniczne dotyczące maszyny. Pozostawić silnik do ostygnięcia przed podniesieniem/transportem lub przechowywaniem w pomieszczeniach, aby uniknąć poparzeń i ryzyka pożaru.

Przy zmianie pozycji maszyny należy ją wyposażyć w założony uchwyt prowadzący (f) (patrz montaż uchwytu prowadzącego).

Załadunek maszyny:

Podnieść maszynę za pomocą punktu podparcia (3) na ramie maszyny. Używać wystarczająco mocnego łańcucha, liny lub paska. Maszyna musi być transportowana w pozycji pionowej, aby uniknąć rozlania się benzyny. Nie należy umieszczać maszyny na boku lub do góry nogami.

Zabezpieczyć maszynę lub wykorzystać do transportu punkt podparcia (3).

Maszyna może spaść i spowodować uszkodzenia lub zranienie, jeśli nie zostanie prawidłowo podniesiona. Unieść tylko w punkcie podparcia (3).

13. Przechowywanie

Przechowywanie (patrz punkt opróżnianie zbiornika paliwa):

Jeśli płyta wstrząsarki nie jest używana dłużej niż 30 dni, należy wykonać poniższe czynności, aby przygotować ją do przechowywania.

1. Opróżnić całkowicie zbiornik benzyny. Magazynowana benzyna zawierająca etanol lub MTBE zużyje się w ciągu 30 dni. Benzyna Shell ma wysoką zawartość gumy i może zatykać gaźnik i ograniczyć dopływ paliwa.
2. Uruchomić silnik i utrzymać go w ruchu aż do zatrzymania. Gwarantuje to, że w gaźniku nie pozostanie żadna benzyna. Zapobiega to tworzeniu się osadów w gaźniku i ewentualnemu uszkodzeniu silnika.
3. Spuścić olej z silnika, gdy jest jeszcze ciepły. Napełnić nowym olejem.
4. Spuścić paliwo z komory pływaka (patrz „Czyszczenie komory pływaka")
5. Do czyszczenia zewnętrznej części sprężarki i portów wydechowych należy używać czystych ściereczek.
6. Do czyszczenia części z tworzyw sztucznych nie wolno stosować agresywnych środków czyszczących ani środków czyszczących na bazie oleju. Substancje chemiczne mogą uszkodzić tworzywa sztuczne.
7. Płytę wstrząsarki należy przechowywać w pozycji pionowej w czystym, suchym budynku z dobrą wentylacją.

Nie należy przechowywać płyt wstrząsarki z benzyną w niewentylowanym pomieszczeniu, gdzie opary benzyny mogą dostać się do płomieni, iskier, lamp kontrolnych lub innych źródeł zapłonu. Stosować wyłącznie zatwierdzone pojemniki na benzynę.

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C

Narzędzie przechowywać w oryginalnym opakowaniu. Przykryć narzędzie, by chronić je przed pyłem lub wilgocią. Zachować instrukcję obsługi narzędzia.

14. Konserwacja

UWAGA!

Przed przystąpieniem do prac związanych z konserwacją zawsze wyłączać silnik i wymontować końcówkę przewodu świecy zapłonowej.

Konserwacja płyty wstrząsarki zapewnia długą żywotność maszyny i jej komponentów.

• Przed rozpoczęciem prac konserwacyjnych należy wyłączyć maszynę. Silnik musi ostygnąć.
• Pozostawić dźwignię gazu (1) w pozycji SLOW, wyjąć kabel świecy zapłonowej ze świecy zapłonowej (8) i zabezpieczyć go.
• Sprawdzić ogólny stan płyty wstrząsarki. Sprawdzić, czy nie ma luźnych śrub, niewspółosiowości lub blokowania części ruchomych, części złamanych lub pękniętych oraz innych warunków, które mogą mieć wpływ na eksploatację maszyny.
• Do smarowania części ruchomych należy używać lekkiego, wysokiej jakości oleju maszynowego.
• Wyczyścić spodnią część płyty wstrząsarki, gdy tylko cząstki zagęszczonego podłoża dostaną się na nią. Maszyna nie działa dobrze, jeśli jej spodnia strona nie jest gładka i czysta.
• Wymienić kabel świecy zapłonowej.

Kontrola i wymiana paska klinowego

• Pasek klinowy (k) musi być w dobrym stanie, aby zapewnić optymalne przenoszenie mocy z silnika na wał mimośrodowy. Sprawdzić stan paska klinowego (k).
• Jeżeli pasek klinowy (k) jest zerwany, zużyty lub gładki, należy go wymienić.

Wymiana paska klinowego (rys. L)

Wyłączyć silnik. - Silnik musi ostygnąć. - Zdjąć osłonę paska (19), aby uzyskać dostęp do paska klinowego (k). - Odkręcić 4 śruby silnika i lekko przesunąć silnik do przodu.

Zdjąć stary pasek klinowy (k) z koła i prawidłowo założyć nowy (k). - Naprężyć pasek (k) za pomocą śruby regulacyjnej, upewniając się, że silnik / koło pasowe pozostaje pod kątem prostym. - Napiąć pasek napędowy (k), tak aby pasek (k) uginał się o 10-15 mm (nacisk kciuka) - Założyć osłonę paska (19) za pomocą 2 śrub.

UWAGA!

Podczas zdejmowania lub montażu paska napędowego (k) należy uważać, aby nie przyłożyć palców między pasek a koło pasowe.

Wymiana oleju wyzwalacza (rys. L - N)

Ze względu na wagę, radzimy wykonać tę pracę z dwiema osobami!

• Obudowa wyzwalacza jest utrzymywana przy użyciu oleju do automatycznej skrzyni biegów SAE 10W 30 lub podobnego produktu. Wymienić olej po 200 roboczogodzinach.
• Wymianę oleju przystawaj wyłącznie przy schłodzonym mimośrodzie. Zdjąć osłonę pasa klinowego (19) oraz pas klinowy (k).
• Odkręcić śruby (M1) (4x) obudowy mimośrodu.
• Całą część górną wibratora płytowego wraz z silnikiem zdjąć z obudowy mimośrodu.
• Na górze mimośrodu usunąć śrubę spustową oleju (M2), przechylić obudowę mimośrodu, a olej spuścić do wanny. Olej skontrolować pod kątem obecności wiórków metalowych, by w przyszłości uniknąć problemów.
• Obudowę mimośrodu ustawić ponownie w odpowiedniej pozycji.
• Obudowę mimośrodu napełnić specjalnym olejem.

UWAGA!

Nie przepełniać - zbyt duża ilość oleju w wyzwalaczu może obniżyć wydajność i przegrzać go.

Wymiana oleju silnika. (Rys. R + W)

Po raz pierwszy należy wymienić olej silnika po 20 godzinach pracy, każda następna wymiana oleju musi nastąpić po każdych kolejnych 100 godzinach.

Aby opróżnić olej silnikowy, należy postępować w następujący sposób:

1. Zapewnić miskę ociekową oleju i otworzyć śrubę spustową oleju (j).
2. Otworzyć otwór wlewowy (bagnet) (16), przechylić maszynę i spuścić olej,
3. napełnić olej (0,6 l), sprawdzić za pomocą bagnetu (16) i zamknąć.
4. Ponownie zamknąć śrubę spustową oleju (j).
5. Do przechowywania: Powoli pociągnąć rozrusznik 5x tak, aby olej został rozprowadzony (bez zapłonu).

Zalecany rodzaj oleju silnikowego to SAE 10W-30 / SAE 10W-40

Zużyty olej należy zdeponować zgodnie z obowiązującymi w kraju użytkowania przepisami. Niedozwolone jest spuszczanie zużytego oleju bezpośrednio na ziemię lub mieszanie go z innymi odpadami.

Opróżnianie zbiornika paliwa (rys. S + Z)

Udostępnić odpowiedni zbiornik i otworzyć śrubę spustową (t) komory pływaka (rys. Z). Zdjąć korek wlewu paliwa (12) i otworzyć zawór paliwa (11). System jest następnie całkowicie opróżniony. Ponownie zamknąć korek wlewu paliwa (12).

Czyszczenie/wymiana filtra powietrza (rys. O-Q)

• Odkręcić nakrętkę motylkową (o) i zdjąć pokrywę filtra powietrza (n).
• Sprawdzić, czy pokrywa filtra powietrza (n) nie ma otworów lub pęknięć. Wymienić uszkodzony element.
• Odkręcić nakrętkę motylkową (p) i ostrożnie wyjąć papierowy wkład filtrujący (s) z wkładem piankowym do filtra (r). Zanieczyszczenia wewnątrz obudowy filtra wycierać czystą, wilgotną ściereczką. Zwrócić uwagę na to, aby do otworu nie dostał się żaden brud.
• Założyć pokrywę filtra powietrza (n) na obudowę filtra na czas czyszczenia filtra.
• Ostrożnie wyjąć wkład piankowy do filtra (r) z papierowego wkładu filtrującego (s). Sprawdzić obie części pod kątem uszkodzeń. Wymienić uszkodzone wkłady.
• Wyczyścić wkład filtra piankowego do filtra (r) w ciepłej wodzie oraz łagodnym roztworze mydła z wodą. Wypłukać dokładnie czystą wodą i osuszyć.
• Zanurzyć wkład piankowy (r) w czystym oleju silnikowym i wycisnąć nadmiar oleju.
• Należy wytrzepać wkład filtra papierowego (s) na twardej powierzchni w celu usunięcia zanieczyszczeń. Nigdy nie należy usuwać zanieczyszczeń, ponieważ wpycha się je do włókien.
• Umieść wkład piankowy (r) na wkładzie filtra papierowego (s) i ponownie zamontuj element filtra powietrza z uszczelką.
• Przykręcić pierwszą nakrętkę motylkową (p) do wkładu filtra papierowego. Zamontować pokrywę filtra powietrza (n) i zamocować drugą nakrętkę motylkową (o).

UWAGA: Nigdy nie uruchamiać silnika z uszkodzonym wkładem filtra powietrza lub bez niego. Może to doprowadzić do przedostania się zanieczyszczeń do silnika i spowodować jego uszkodzenia. Gwarancja producenta wygasa.

Czyszczenie/wymiana świecy zapłonowej (rys. T + U)

UWAGA: Świecę zapłonową (8) wyjmować tylko wtedy, gdy silnik jest zimny!

Wyczyścić lub wymienić świecę zapłonową (8) w zależności od potrzeb.

• Wyjąć końcówkę przewodu świecy zapłonowej i usunąć wszelkie zanieczyszczenia z obszaru świecy zapłonowej.
• Odkręcić świecę zapłonową (8) i sprawdzić.
• Sprawdzić izolator. W przypadku uszkodzeń, np. pęknięć lub odłamków, należy wymienić świecę zapłonową (8).
• Elektrody świec zapłonowych wyczyścić drucianą szczoteczką.
• Sprawdzić odstęp elektrod i ustawić.
• Świeca zapłonowa (8) musi mieć prawidłowy odstęp między elektrodami (0,7-0,8 mm), aby silnik pozostał wydajny.
• Wkręcić ręczną świecę zapłonową (8) i dokręcić kluczem do świec zapłonowych (g) na około 1/4 obrotu.
• Umieść wtyczkę świecy zapłonowej w świecy zapłonowej (8).

Czyszczenie komory pływaka (rys. Z)

UWAGA: Zdemontować komorę pływaka tylko jeśli silnik jest zimny!

1. Zamknąć kurek paliwa (11).
2. Odkręcić korek spustowy (t) w komorze pływaka i spuścić paliwo do odpowiedniego pojemnika.
3. Ponownie dokręcić śrubę spustową (t)
4. Odkręcić śruby mocujące (u) komory pływaka
5. Odkręcić komorę pływaka i promieniowy pierścień uszczelniający i pozostawić do wyschnięcia w niepalnym rozpuszczalniku. Sprawdzić uszczelnienie promieniowe pod kątem docisku i uszkodzeń.
6. Ponownie przykręcić obie części.
7. Odkręcić kurek paliwa (11) i sprawdzić szczelność.

Jeśli masz jakieś pytania, podaj następujące informacje:

• Dane z tabliczki znamionowej maszyny
• Dane z tabliczki znamionowej silnika

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu, bądź też następujące częś

ci konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Świeca zapłonowa, olej, pasek, mata gumowa, filtr powietrza

• nie zawsze wchodzą w zakres dostawy!

15. Unieszkodliwianie i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użyć ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

16. Diagnostyka i rozwiązywanie problemów

W poniższej tabeli podano oznaki błędów oraz opisano sposób stosowania środków zaradczych, gdy maszyna nie pracuje prawidłowo. Jeżeli mimo to nie ma możliwości zlokalizowania i usunięcia problemu, należy zwrócić się do warsztatu serwisowego.

Problem Przyczyna Sposób rozwiazania
Nie można uruchomic silnika	Odlączony przywość świecy zapłonowej	Podȩczyć przywość do świecy zapłonowej
	Brak paliwa lub paliwo niedrwieje Napęcieci czystym świezym paliwem
	Dźwignia dlawka (ssania) ustawiona w niedrwaleckiewe pozycji startowej	Przesuność dzwignie dlawka (ssania) do pozycji startowej
	Nie wynczony dławik (ssanie)	Dłowik musi byc ustawiony na sssanie przy rozruchu zimnygo silnika
	Zatkane przywod paliwowe przyczyscić przywodny paliwowe
	Zanieczyszczona świeca zapłonowa spark plug	Oczyscić lub wymiencode
	Zalany silnik Odczekać kilka minut przy od ponownym startem
Silnik pracuje szarplaço	Odlączony przywość świecy zapłonowej	Podȩczyć przywość do świecy zapłonowej
	Zespól pracuje na ssaniu Przelączyć sasanie OFF - wychoczone
	Przedowy paliwowa zatkane lub niedrwieje paliwo	Oczyscić przywodny paliwowe.Napęcieci zbbiornik czystym, świezym paliwem.
	Zatkany wentyl Oczyscić wentyl
	Woda lub zanieczyszenia w przywo-dzie paliwowym	Oprównic zbiornik. Napȩnić nowym, świezym paliwem
	Zanieczyszczony filtr powietrza oczyscić lub wymiencode filtr powietrza
Przegrzany silnik	Zanieczyszczony filtr powietrza oczyscić lub wymiencode filtr powietrza
	Ograniczony przypływw powietrza Zdjmć obudowej nawiewu i wyczyscić nawiew
Silnik nie zatrzymuje sie, gdy element sterućy przypust-nica jest ustawiony w pozycj zi zatrzymania lub prędkość obrotowa silnka nie zwieksza sie prawnów, gdy element sterućy przypustnica jest ustawiony.	Zanieczyszczenia zlokacja społaczenia przypustnicy.	Oczysć brud i zanieczyszczenia.
	Uszkodzony przywość pociągowy	Skontaktuj są ze spezialistycznym sprzemadwcja
Zagęszczarka jest trudna do kontrłowania podczas walenia (maszyna skace lub skacze do przyd)	Zbyt duwa przydwieje Śląsny lub uszkodzony.	Ustaw;dzwignie przypustnicy na niższa prędkość
	Amortyzator zbyt luźny lub uszkodzony.	Skontaktuj są ze spezialistycznym sprzemadwcja
Brak faktcjz zagneźyszczania lub zagȩszczarka nie osiaga mak-symalnej prędkość	Uszkodzenia wzbudnicy lub zagȩszczarki płytoweit.	Skontaktuj są ze spezialistycznym sprzemadwcja
	Pasek napędowy jest zbyt luźny i silz-ga są na bloczku.	Wyreguluj lub wymiencode paskapodewy
Utrata oleju z silnika lub wz-budnicy	Zuwyta pięcość.	Skontaktuj są ze spezialistycznym sprzemadwcja
	Wycieki z obudowy.
