INSTRUKCJA OBSŁUGI MS805AA Vonroc

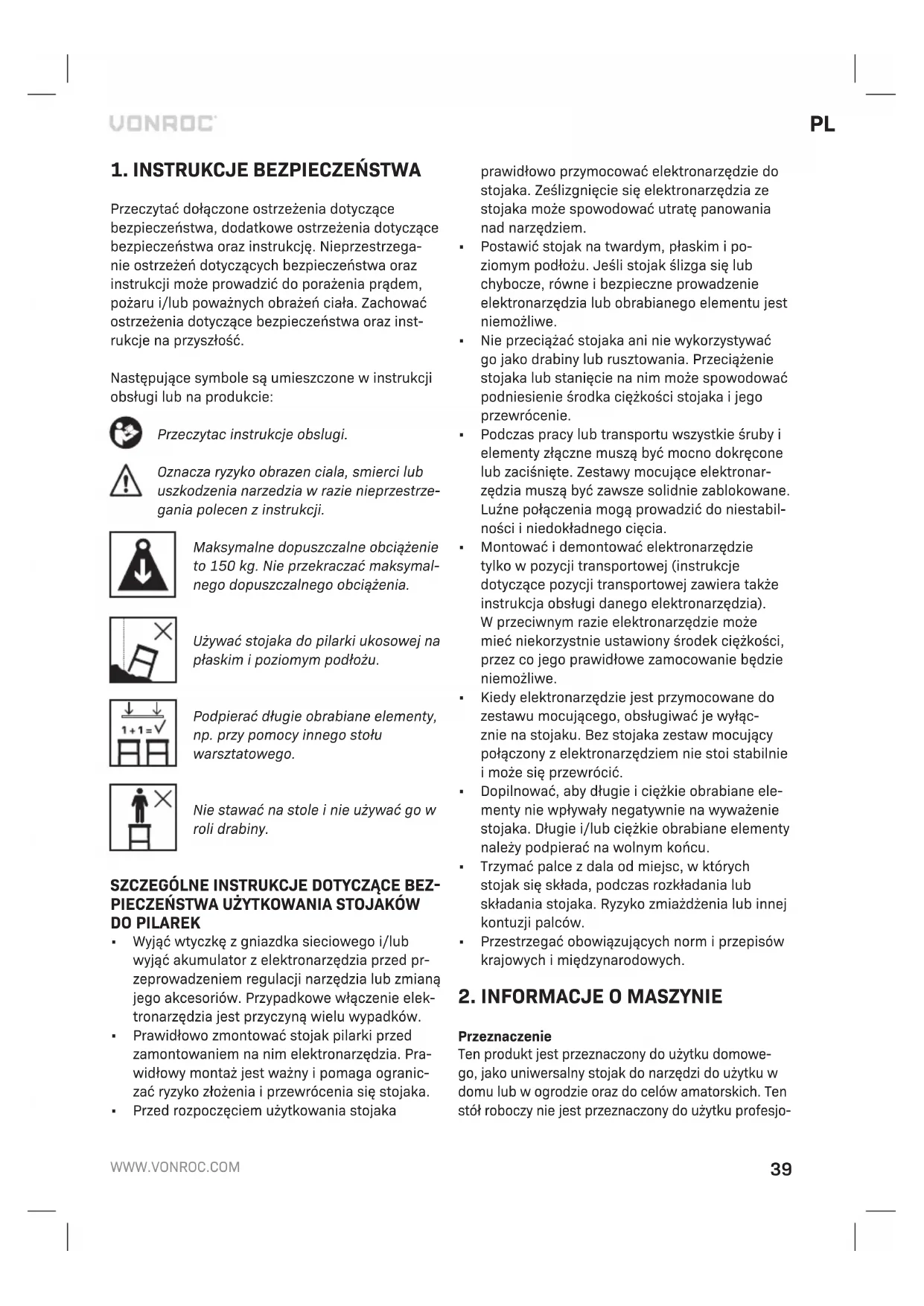

Tłumaczenie instrukcji oryginalnej 39

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzega- nie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz inst- rukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytac instrukcje obslugi. Oznacza ryzyko obrazen ciala, smierci lub uszkodzenia narzedzia w razie nieprzestrze- gania polecen z instrukcji. Maksymalne dopuszczalne obciążenie to 150 kg. Nie przekraczać maksymal- nego dopuszczalnego obciążenia. Używać stojaka do pilarki ukosowej na płaskim i poziomym podłożu. Podpierać długie obrabiane elementy, np. przy pomocy innego stołu warsztatowego. Nie stawać na stole i nie używać go w roli drabiny.

Wyjąć wtyczkę z gniazdka sieciowego i/lub wyjąć akumulator z elektronarzędzia przed pr- zeprowadzeniem regulacji narzędzia lub zmianą jego akcesoriów. Przypadkowe włączenie elek- tronarzędzia jest przyczyną wielu wypadków.

Prawidłowo zmontować stojak pilarki przed zamontowaniem na nim elektronarzędzia. Pra- widłowy montaż jest ważny i pomaga ogranic- zać ryzyko złożenia i przewrócenia się stojaka.

Przed rozpoczęciem użytkowania stojaka prawidłowo przymocować elektronarzędzie do stojaka. Ześlizgnięcie się elektronarzędzia ze stojaka może spowodować utratę panowania nad narzędziem.

Postawić stojak na twardym, płaskim i po- ziomym podłożu. Jeśli stojak ślizga się lub chybocze, równe i bezpieczne prowadzenie elektronarzędzia lub obrabianego elementu jest niemożliwe.

Nie przeciążać stojaka ani nie wykorzystywać go jako drabiny lub rusztowania. Przeciążenie stojaka lub stanięcie na nim może spowodować podniesienie środka ciężkości stojaka i jego przewrócenie.

Podczas pracy lub transportu wszystkie śruby i elementy złączne muszą być mocno dokręcone lub zaciśnięte. Zestawy mocujące elektronar- zędzia muszą być zawsze solidnie zablokowane. Luźne połączenia mogą prowadzić do niestabil- ności i niedokładnego cięcia.

Montować i demontować elektronarzędzie tylko w pozycji transportowej (instrukcje dotyczące pozycji transportowej zawiera także instrukcja obsługi danego elektronarzędzia). W przeciwnym razie elektronarzędzie może mieć niekorzystnie ustawiony środek ciężkości, przez co jego prawidłowe zamocowanie będzie niemożliwe.

Kiedy elektronarzędzie jest przymocowane do zestawu mocującego, obsługiwać je wyłąc- znie na stojaku. Bez stojaka zestaw mocujący połączony z elektronarzędziem nie stoi stabilnie i może się przewrócić.

Dopilnować, aby długie i ciężkie obrabiane ele- menty nie wpływały negatywnie na wyważenie stojaka. Długie i/lub ciężkie obrabiane elementy należy podpierać na wolnym końcu.

Trzymać palce z dala od miejsc, w których stojak się składa, podczas rozkładania lub składania stojaka. Ryzyko zmiażdżenia lub innej kontuzji palców.

Przestrzegać obowiązujących norm i przepisów krajowych i międzynarodowych.

2. INFORMACJE O MASZYNIE

Przeznaczenie Ten produkt jest przeznaczony do użytku domowe- go, jako uniwersalny stojak do narzędzi do użytku w domu lub w ogrodzie oraz do celów amatorskich. Ten stół roboczy nie jest przeznaczony do użytku profesjo-40

nalnego. Stół roboczy należy obsługiwać i konser- wować zgodnie z niniejszą instrukcją. Wszelkie inne użytkowanie jest uznawane za niewłaściwe i może prowadzić do uszkodzenia mienia lub obrażeń ciała. Uniwersalny stojak do narzędzi jest przeznaczony do użytku w połączeniu z urządzeniami mocowanymi na blatach, jak pilarki ukosowe, piły wyrzynarki, pilarki stołowe itp. Elektronarzędzi niewyposażonych w od- powiednie otwory montażowe nie wolno mocować na uniwersalnym stojaku i nie wolno ich obsługiwać w połączeniu z uniwersalnym stojakiem. Elektronar- zędzia muszą być solidnie przymocowane śrubami do uniwersalnego stojaka przez uruchomieniem. Uniwersalny stojak jest również przeznaczony do użytku w roli podpory obrabianego elementu podczas pracy z pilarkami ukosowymi, piłami wyrzynarkami, tarczowymi pilarkami stołowymi itp. elektronarzęd- ziami. Maksymalna długość obrabianego elementu to 3 m. Konieczne może być stosowanie dodatkowych podpór obrabianego elementu (np. kozła na kółkach) do zapobiegania przechylaniu się długich elementów. Uwaga: Dopilnować, aby podpora obrabianego ele- mentu była zamocowana i nie była pochylona! DANE TECHNICZNE Nr modelu MS805AA Maks. dopuszczalne obciążenie150kgWymiary po rozłożeniuDł. 935 - 1945 mm Szer. 640 mm Wys. 825 - 935 mmWymiary po złożeniuDł. 984 mmSzer. 415 mmWys. 224 mmWaga 9,9 kg OPIS Liczby w tekście odnoszą się do rysunków na stronach 2-4.

3. Pokrętło obrabianego elementu

4. Ramię przedłużające

6. Pokrętło ramienia przedłużającego

7. Pręt mocujący pilarki ukosowej

8. Rączka do przenoszenia

11. Sprężynowy bolec

14. Dźwignia pręta mocującego

15. Elementy złączne do pilarki ukosowej (śruby,

podkładki, podkładki sprężyste, nakrętki)

Zapoznać się z wszystkimi rysunkami i zidentyfikować wymagane części, korzystając z zawartości tabeli powyżej. Rozkładanie stojaka (rys. A)

1. Położyć stojak pilarki ukosowej na podłodze ze

złożonymi nogami (12) skierowanymi do góry.

2. Wcisnąć sprężynowy bolec (11) i rozkładać

dwie górne nogi (12), aż sprężynowy bolec (11) zatrzaśnie się w szczelinie na bolec (10).

3. Powtórzyć tę samą procedurę z pozostałymi

4. Unieść stojak i odwrócić go w położenie wy-

5. Sprawdzić, czy stojak jest stabilny i wszystkie bol-

ce zabezpieczające są prawidłowo zablokowane. Składanie stojaka Jedna para nóg stojaka musi zostać najpierw złożona, aby można było go złożyć na płasko. Nogi nie zostały rozłożone do prawidłowej pozycji, jeśli sprężynowe bolce (11) nie wskoczyły na miejs- ce. Nogi nie powinny bujać się na boki podczas podnoszenia stojaka, jeśli nogi zostały prawidłowo zablokowane.

Położyć stojak pilarki ukosowej z nogami (12) skierowanymi do góry.

Wcisnąć sprężynowy bolec (11) na dolnej parze nóg i złożyć je do środka.

Powtórzyć tę samą procedurę z pozostałymi dwiema nogami. Podłączanie ramion przedłużających (rys. B)

1. Wsunąć ramię przedłużające (4) do ramy (9) na

2. Teraz włożyć pokrętło ramienia przedłużające-

go (6) w odpowiedni otwór na ramie, po czym obracać je zgodnie ze wskazówkami zegara, aby unieruchomić ramię przedłużające (4) zgod-PL

3. Włożyć podporę obrabianego elementu (2) w

kołnierz na ramieniu przedłużającym (4). Strona z ogranicznikiem (5) powinna być skierowana do wewnątrz, w stronę środka stojaka.

4. Włożyć pokrętło podpory obrabianego elementu

(3) w ramię przedłużające (4), po czym obracać nim zgodnie ze wskazówkami zegara, aby dokręcić i unieruchomić podporę obrabianego elementu (2).

5. Powtórzyć tę samą procedurę z przeciwległym

ramieniem przedłużającym. Montaż prętów mocujących pilarkę ukosową (rys. C) Montować wyłącznie pilarkę ukosową wyposażoną w cztery otwory mocujące (po jednym w każdym z rogów podstawy) na tym stojaku. Jeśli pilarka ukosowa nie spełnia tego wymogu, nie używać jej w połączeniu z tym stojakiem, ponieważ jej prawidłowe zamocowanie będzie niemożliwe. Nieprzes- trzeganie tego zalecenia może prowadzić do uszkodzenia mienia i/lub obrażeń ciała.

1. Wcisnąć dźwignię pręta mocującego (14) i zac-

zepić przeciwny koniec pręta mocującego (7) na ramie (9) stojaka zgodnie z rysunkiem C.

2. Opuścić pręty mocujące (7) na ramę, po czym

zwolnić je, aby zablokować i unieruchomić pręt mocujący.

3. Powtórzyć tę samą procedurę z drugim prętem

mocującym. Mocowanie pilarki ukosowej (rys. D, E) Podczas pracy i przed rozpoczęciem nowego zadania, sprawdzać, czy wszystkie wkręty, śruby i nakrętki są prawidłowo i mocno dokręcone.

1. Wyregulować pręty mocujące (7), aby w przy-

bliżeniu dopasować je do szerokości podstawy pilarki ukosowej.

Umieścić pilarkę ukosową na prętach mocują- cych (7) i dopasować otwory w podstawie pilarki ukosowej do szczelin w prętach mocujących (7).

3. Przełożyć śrubę przez spód pręta mocującego

(7), a potem przez podstawę pilarki ukosowej.

4. Nałożyć podkładkę i podkładkę sprężystą na

śrubę i nakręcić nakrętkę.

5. Powtarzać kroki 3 i 4 dla pozostałych otworów

w podstawie pilarki ukosowej. Mocowanie innych maszyn, które nie pasują do standardowych prętów mocujących Nie mocować pilarki stołowej na tym stojaku do pilarek ukosowych. Agresywny posuw materiałów z arkusza do pilarki stołowej może spowodować przewrócenie się stojaka. Aby mocować maszyny innych typów (niepasujące do prętów mocujących pilarki ukosowej), można skorzystać z uniwersalnych podpór do maszyn VONROC MS807AA. Aby zamontować takie uniwer- salne podpory:

1. Przymocować uniwersalne podpory maszyn do

prętów mocujących (7) i zabezpieczyć je przy pomocy 4 śrub sześciokątnych, 4 podkładek, 4 podkładek sprężystych i 4 nakrętek sześciokąt- nych dołączonych do uniwersalnych podpór do maszyn MS807AA.

2. Postawić maszynę do montażu na blacie na

uniwersalnych podporach do maszyn.

Przymocować maszynę do montażu na blacie przy pomocy 4 śrub sześciokątnych, 4 podkładek, 4 podkładek sprężystych i 4 nakrętek sześciokąt- nych dołączonych do stojaka pilarki ukosowej.

4. Dokręcić śruby po montażu.

5. Przymocować pręty mocujące (7) do zamonto-

wanej maszyny do montażu na blacie umies- zczonej na stojaku pilarki ukosowej zgodnie z opisem w „Montaż pilarki ukosowej” Odwiedź www.vonroc.com lub skontaktuj się z obsługą klienta Vonroc, aby uzyskać uniwersalne podpory do maszyn MS807AA.

Nie używać stojaka pilarki ukosowej przed jego całkowitym zmontowaniem oraz przeczytaniem ze zrozumieniem niniejszej instrukcji w całości oraz instrukcji narzędzia używanego w połączeniu z tym stojakiem pilarki ukosowej. Nie używać stojaka pilarki ukosowej w roli rusztowania lub drabiny. Koniecznie dokręcić mocno wszystkie elementy złączne przed użyciem. Maksymalny udźwig to 150 kg. Elektronarzędzie zamontowane na stoja- ku pilarki nie może sięgać wyżej niż 150 cm od podłogi.42

Regulacja ramion przedłużających (rys. B, F)

1. Obracać pokrętło ramienia przedłużającego (6)

na ramie przeciwnie do wskazówek zegara, aby je poluzować.

Wyciągnąć ramię przedłużające (4) na żądaną długość. Uwaga: Maksymalna długość wysuwania jest podana na ramieniu przedłużającym (4). Nie wysuwać ramienia powyżej maksymalnej długości.

3. Obracać pokrętło ramienia przedłużającego (6)

zgodnie ze wskazówkami zegara, aby je dokrę- cić i unieruchomić ramię. Regulacja wysokości wałka (rys. F, G)

1. Obracać pokrętło obrabianego elementu (3) na

kołnierzu ramienia przedłużającego (4) przeciw- nie do wskazówek zegara, aby je poluzować.

2. Podnieść lub opuścić wałek (1) na żądaną

3. Obracać pokrętło podpory obrabianego elemen-

tu (3) zgodnie ze wskazówkami zegara, aby je dokręcić i unieruchomić wałek (1). Korzystanie z ogranicznika (rys. B, F) Stojak pilarki ukosowej jest wyposażony w ogra- niczniki (5) pozwalające na szybkie i precyzyjne wykonywane powtarzalnych cięć.

1. Wyregulować wysokość podpory obrabianego

elementu (2), aby krawędź ogranicznika (5) znajdowała się w jednej linii z powierzchnią roboczą pilarki ukosowej.

2. Wyregulować ramiona przedłużające (4) na

żądaną długość cięcia.

3. Przyłożyć koniec obrabianego elementu do

ogranicznika (5) i rozpocząć cięcie. Transport (rys. F) Dopilnować, aby ramiona przedłużające zostały złożone w najbardziej kompaktowe położenie (patrz „Regulacja ramion przedłużających”). Teraz złożyć stojak zgodnie z opisem w „Składanie stojaka”. Używać rączki do przenoszenia (8) znajdującej się pośrodku ramy (9).

Stojak pilarki ukosowej jest przeznaczony do bezproblemowej pracy przez długi okres i wymaga jedynie niewielkiej konserwacji. Trwałość produktu można zwiększyć, regularnie go czyszcząc i obchodząc się z nim prawidłowo. Czyszczenie Regularnie czyścić stojak miękką ściereczką, najlepiej po każdym użyciu. Czyścić odpowiednim środkiem czyszczącym do gospodarstw domowych i miękką, suchą ściereczką. Nie zanurzać stojaka w wodzie ani innej cieczy pod żadnym pozorem. Nie używać rozpuszczalników (jak benzyna, alkohol, amoniak itp.), ponieważ takie substancje spowodu- ją uszkodzenie części z tworzyw sztucznych. Konserwacja Nigdy nie używać uszkodzonego lub pękniętego stojaka. Nie wolno przeprowadzać prowizorycznych napraw. Sprawdzić plastikowe nóżki stojaka przed i po jego użyciu. Nie używać stojaka bez plasti- kowych nóżek lub ze zużytymi plastikowymi nóżka- mi. Zawsze wzrokowo sprawdzać stojak przed i po jego użyciu. Naprawy i konserwację może wykonywać jedynie odpowiednio wykwalifikowana osoba z użyciem odpowiednich części zamiennych. Nie zalecamy korzystania z niezatwierdzonych przez producenta części zamiennych innych firm, a użycie takich części spowoduje unieważnienie gwarancji. GWARANCJA Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;

• Narzędzie było używane niezgodnie z przezna- czeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa i nie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inneRO

wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przy- padku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprze- dzenia.
