GEBRUIKSAANWIJZING MS805AA Vonroc

Vertaling van de oorspronkelijke gebruiksaanwijzing

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding. Duidt op het risico van lichamelijk letsel, overlijden en/of beschadiging van het gereedschap, als de instructies in deze gebruiksaanwijzing niet in acht worden genomen. Maximum toegestane belasting 150 kg. Overschrijd de maximaal toegestane belasting niet. Gebruik deze standaard voor de verstekzaag op een vlakke en egale ondergrond. Ondersteun lange werkstukken, bijvoorbeeld met nog een werkbank. Ga niet op de werkbank staan en gebruik de werkbank niet als ladder.

Trek de stekker uit de netvoeding en/of verwij- der de accu uit het elektrische gereedschap, voordat aanpassingen van het gereedschap worden aangebracht, of hulpstukken wor- den gewisseld. Het per ongeluk starten van elektrisch gereedschap is de oorzaak van vele ongelukken.

Zet de standaard voor de zaag goed in elkaar voordat het elektrische gereedschap op de voornoemde standaard wordt gemonteerd. Het goed in elkaar zetten is van belang om het14

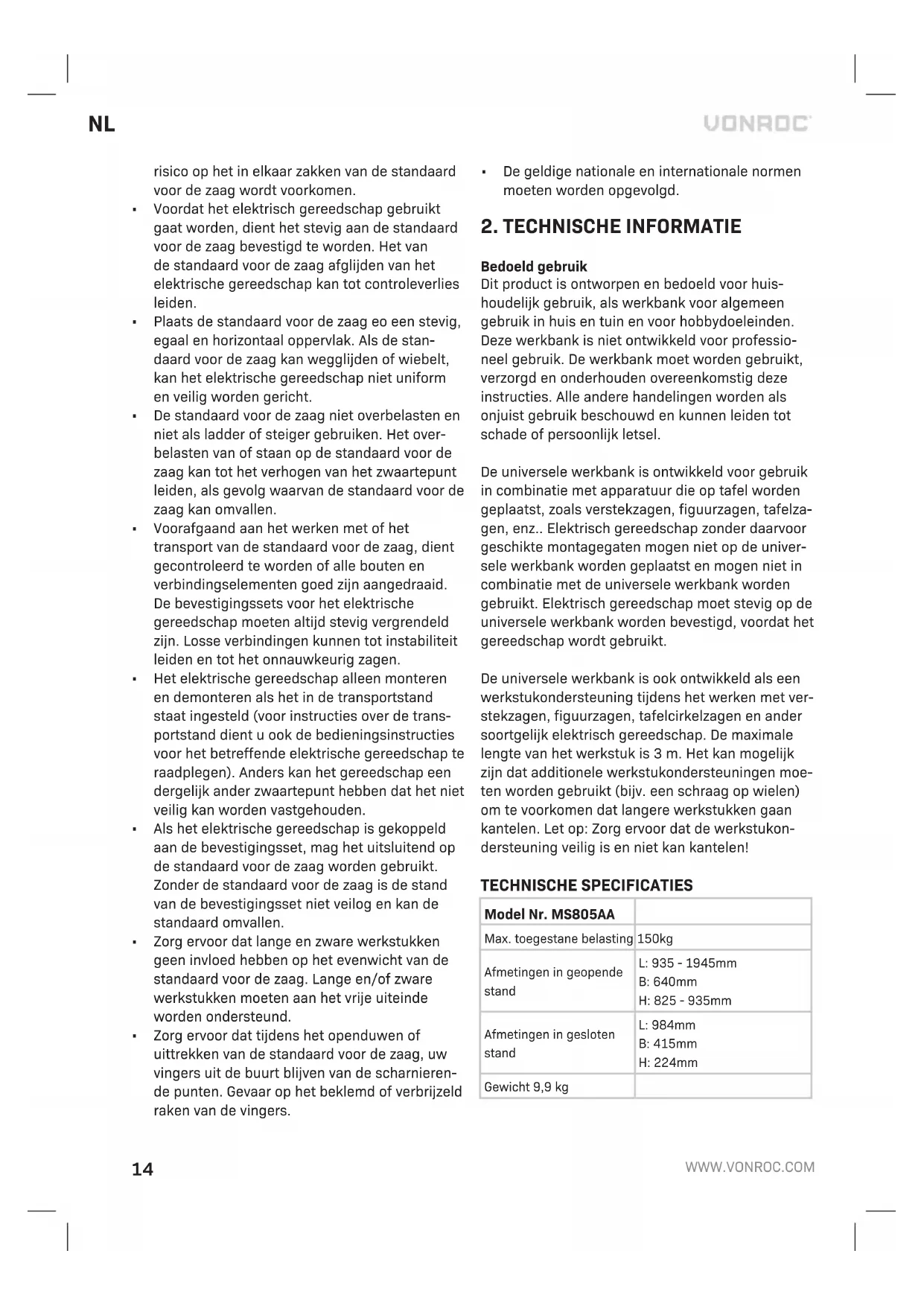

risico op het in elkaar zakken van de standaard voor de zaag wordt voorkomen.

Voordat het elektrisch gereedschap gebruikt gaat worden, dient het stevig aan de standaard voor de zaag bevestigd te worden. Het van de standaard voor de zaag afglijden van het elektrische gereedschap kan tot controleverlies leiden.

Plaats de standaard voor de zaag eo een stevig, egaal en horizontaal oppervlak. Als de stan- daard voor de zaag kan wegglijden of wiebelt, kan het elektrische gereedschap niet uniform en veilig worden gericht.

De standaard voor de zaag niet overbelasten en niet als ladder of steiger gebruiken. Het over- belasten van of staan op de standaard voor de zaag kan tot het verhogen van het zwaartepunt leiden, als gevolg waarvan de standaard voor de zaag kan omvallen.

Voorafgaand aan het werken met of het transport van de standaard voor de zaag, dient gecontroleerd te worden of alle bouten en verbindingselementen goed zijn aangedraaid. De bevestigingssets voor het elektrische gereedschap moeten altijd stevig vergrendeld zijn. Losse verbindingen kunnen tot instabiliteit leiden en tot het onnauwkeurig zagen.

Het elektrische gereedschap alleen monteren en demonteren als het in de transportstand staat ingesteld (voor instructies over de trans- portstand dient u ook de bedieningsinstructies voor het betreffende elektrische gereedschap te raadplegen). Anders kan het gereedschap een dergelijk ander zwaartepunt hebben dat het niet veilig kan worden vastgehouden.

Als het elektrische gereedschap is gekoppeld aan de bevestigingsset, mag het uitsluitend op de standaard voor de zaag worden gebruikt. Zonder de standaard voor de zaag is de stand van de bevestigingsset niet veilog en kan de standaard omvallen.

Zorg ervoor dat lange en zware werkstukken geen invloed hebben op het evenwicht van de standaard voor de zaag. Lange en/of zware werkstukken moeten aan het vrije uiteinde worden ondersteund.

Zorg ervoor dat tijdens het openduwen of uittrekken van de standaard voor de zaag, uw vingers uit de buurt blijven van de scharnieren- de punten. Gevaar op het beklemd of verbrijzeld raken van de vingers.

De geldige nationale en internationale normen moeten worden opgevolgd.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik Dit product is ontworpen en bedoeld voor huis- houdelijk gebruik, als werkbank voor algemeen gebruik in huis en tuin en voor hobbydoeleinden. Deze werkbank is niet ontwikkeld voor professio- neel gebruik. De werkbank moet worden gebruikt, verzorgd en onderhouden overeenkomstig deze instructies. Alle andere handelingen worden als onjuist gebruik beschouwd en kunnen leiden tot schade of persoonlijk letsel. De universele werkbank is ontwikkeld voor gebruik in combinatie met apparatuur die op tafel worden geplaatst, zoals verstekzagen, figuurzagen, tafelza- gen, enz.. Elektrisch gereedschap zonder daarvoor geschikte montagegaten mogen niet op de univer- sele werkbank worden geplaatst en mogen niet in combinatie met de universele werkbank worden gebruikt. Elektrisch gereedschap moet stevig op de universele werkbank worden bevestigd, voordat het gereedschap wordt gebruikt. De universele werkbank is ook ontwikkeld als een werkstukondersteuning tijdens het werken met ver- stekzagen, figuurzagen, tafelcirkelzagen en ander soortgelijk elektrisch gereedschap. De maximale lengte van het werkstuk is 3 m. Het kan mogelijk zijn dat additionele werkstukondersteuningen moe- ten worden gebruikt (bijv. een schraag op wielen) om te voorkomen dat langere werkstukken gaan kantelen. Let op: Zorg ervoor dat de werkstukon- dersteuning veilig is en niet kan kantelen! TECHNISCHE SPECIFICATIES Model Nr. MS805AA Max. toegestane belasting 150kgAfmetingen in geopende standL: 935 - 1945mm B: 640mm H: 825 - 935mmAfmetingen in gesloten standL: 984mmB: 415mmH: 224mmGewicht 9,9 kgNL

BESCHRIJVING De nummers in de tekst verwijzen naar de illustra- ties op pagina 2-4.

2. Werkstukondersteuning

3. Knop voor de werkstukondersteuning

7. Bevestigingsbalk - verstekzaag

14. Greep van de bevestigingsbalk

15. Montagemateriaal voor de verstekzaag (bouten,

Bekijk elke afbeelding en identificeer de vereiste onderdelen verwijzend naar de inhoud van bovenstaande tabel. De standaard uitvouwen (Afb. A)

1. Plaats de standaard voor de verstekzaag op

de grond, waarbij de opvouwbare poten (12) omhoog zijn gericht.

3. Herhaal bovengenoemde procedure voor de

4. Til de standaard op en en klap het in een staan-

5. Controleer of de standaard stabiel staat en alle

vergrendelingspinnen van de poten op de juiste manier zijn vastgeklikt. Het in/-uitvouwen van de standaard Om de standaard in te vouwen, moeten eerst de poten aan een kant plat worden ingeklapt. De po- ten werden niet op de juiste manier gevouwen als de veerbelaste pinnen (11) niet zijn vastgeklikt. Als de poten op de juiste manier werden vergrendeld, mogen de poten tijdens het optillen geen zwaaien- de bewegingen maken.

1. Draai de standaard voor de verstekzaag onder-

steboven, waarbij de poten (12) omhoog zijn gericht.

2. Druk de veerbelaste pin (11) in op het laagste

deel van de poten en vouw de poten in.

3. Herhaal bovengenoemde procedure voor de

poten aan de andere kant. De verlengarmen bevestigen (Afb. B)

1. Schuif de verlengarm (4) in het frame (9) totdat

de gewenste lengte is bereikt.

2. Steek nu de knop van de verlengarm (6) in de

overeenkomstige opening op het frame en draai de knop naar rechts om de verlengarm (4) op de juiste plaats te vergrendelen, zoals weerge- geven in Afbeelding B.

3. Steek een werkstukondersteuning (2) in de

kraag van de verlengarm (4). De kant met de eindstop (5) dient naar binnen gericht te zijn, naar het midden van de standaard.

4. Plaats de knop voor de werkstukondersteuning

(3) in de verlengarm (4) en draai de knop naar rechts om de werkstukondersteuning (2) op de juiste plaats goed te bevestigen.

5. Herhaal bovengenoemde procedure voor de

verlengarm aan de tegenovergestelde kant. Het bevestigen van de bevestigingsbalken van de verstekzaag (Afb. C) Gebruik uitsluitend een verstekzaag die vier bevestigingsgaten (op elke hoek van de basis) op deze standaard heeft. Als de verstekzaag niet aan deze vereiste voldoet, gebruik het dan niet in combinatie met deze standaard, omdat de verstekzaag dan niet op de juiste wijze kan worden vergrendeld. Het niet opvolgen van deze richtlijn kan tot materiële schade en/of persoonlijk letsel leiden.

1. Druk op de greep van bevestigingsbalk (14)

en haak het tegenovergestelde deel van de bevestigingsbalk (7) op het frame (9) van de standaard, zoals weergegeven in Afbeelding C.

2. Verlaag de bevestigingbalken (7) op het frame

en laat ze los, zodat de bevestigingsbalken op de juiste plaats vergrendelen.

3. Herhaal bovengenoemde procedure voor de

Het bevestigen van een verstekzaag (Afb. D, E) Tijdens de werking en voorafgaand aan het beginnen met een nieuwe taak, dient gecontroleerd te worden of alle schroeven en moeren op de juiste manier zijn vastgedraaid en veilig zijn.

1. Pas de bevestigingsbalken (7) ongeveer aan op

de breedte van de basis van de verstekzaag.

2. Plaats de verstekzaag op de bevestigingsbal-

ken (7), vervolgens de gaten in de basis van de verstekzaag uitlijnen met de sleuven op de bevestigingsbalken (7).

3. Steek een bout door de onderkant van de be-

vestigingsbalk (7) en daarna door de basis van de verstekzaag.

4. Schuif een pakking en vervolgens een veerring

op de bout en bevestig het geheel met een moer.

5. Herhaal de stappen 3 en 4 voor de andere vier

gaten in de basis van de verstekzaag. Het bevestigen van andere soorten machines die niet op de standaard bevestigingsbalken passen Monteer geen tafelzaag op deze standaard voor een verstekzaag. Het agressief in de tafelzaag invoeren van plaatmateriaal kan veroorzaken dat de standaard kantelt. Om andere soorten machines (die niet op de bevestigingsbalken van de verstekzaag passen) te monteren, biedt VONROC MS807AA universele machinesteunen aan. Om deze universele machi- nesteunen te monteren:

Koppel de universele machinesteunen een aan de bevestigingsbalken (7) en bevestig deze met 4 hexagonale schroeven, 4 pakkingen, 4 veerrin- gen en 4 hexagonale moeren, zoals meegeleverd bij de MS807AA universele machinesteunen.

2. Plaats uw machine voor gebruik op een tafel, op

Bevestig de machine voor gebruik op een tafel met 4 hexagonale schroeven, 4 pakkingen, 4 veerrin- gen en 4 hexagonale schroeven, zoals meegele- verd bij de standaard voor de verstekzaag.

4. Na het samenstellen, de schroeven vastdraaien.

5. Bevestig de bevestigingsbalken (7) op de ge-

monteerde machine voor gebruik op een tafel, op de standaard voor de verstekzaag, zoals beschreven in ‘Het bevestigen van een verstek- zaag’ Ga naar www.vonroc.com of neem contact op met de klantenservice van Vonroc voor het kopen van de MS807AA universele machinesteunen.

Gebruik de standaard voor de verstekzaag niet voordat de standaard volledig is samengesteld en u deze handleiding en de handleiding van het gereedschap dat in combinatie met deze standaard voor de verstekzaag wordt gebruikt, volledig hebt gelezen en begrepen. Gebruik de standaard voor de verstekzaag niet als steiger of ladder. Controleer voorafgaand aan het gebruik, of alle bevestigingen goed zijn vastgemaakt. Het maximale draagvermogen is 150 kg. Elektrisch gereedscap op de standaard voor de verstekzaag mag een totale hoogte van 150 cm boven de grond niet overschrijden. De verlengarmen bevestigen (Afb. B, F)

1. Draai de knop voor de verlengarm (6) op het

frame naar links om het los te draaien.

2. Trek de verlengarm (4) uit tot de gewenste leng-

te is bereikt. NB: De maximale lengte van de verlenging wordt op de verlengarm (4) aange- geven. Niet verder verlengen dan de maximaal toegestane lengte.

3. Draai de knop voor de verlengarm (6) naar links

om het vast te draaien en de verlengarm in de juiste positie te vergrendelen. De hoogte van de roller aanpassen (Afb. F, G)

1. Draai de knop van de werkstukondersteuning

(3) op de kraag van de verlengarm (4) naar links om het los te draaien.

2. Verhoog of verlaag de roller (1) tot de gewenste

3. Draai de knop van de werkstukondersteuning

(3) naar rechts om het vast te draaien en de roller (1) in de juiste positie te vergrendelen. De eindstop gebruiken (Afb. B, F) De verstekzaag is voorzien van een eindstop (5) waardoor het mogelijk is om herhaaldelijk, snelle en nauwkeurige zaagsnedes te maken.

1. Pas de lengte van de werkstukondersteuning (2)

aan, zodat de lip van de eindstop (5) is uitgelijndNL

met het werkoppervlak van de verstekzaag.

2. Pas de verlengarmem (4) aan op de gewenste

3. Plaats het einde van de werkstukondersteuning

tegen de eindstop (5) en start met het zagen. Transport (Afb. F) Controleer of de verlengarmen in de meest com- pacte stand werden ingesteld (zie ‘Het aanpassen van de verlengarmen’). De standaard vervolgens uitvouwen zoals beschreven in ‘Het uitvouwen van de standaard’. Gebruik de draaghandgreep (8) die in het midden van het frame (9) is voorzien.

De standaard voor de verstekzaag is ontworpen om gedurende lange tijd zonder problemen dienst te doen met minimaal onderhoud. U kunt de levensduur verlengen door de werkbank regelmatig te reinigen en op de juiste manier te gebruiken. Schoonmaken Maak de standaard voor de verstekzaag regelmatig schoon, bij voorkeur na elk gebruik. Schoonmaken met een geschikt huishoudelijk schoonmaakmiddel en een zachte droge doek. Dompel uw standaard voor de verstekzaag nooit, om welke reden dan ook, onder in water of een andere vloeistof. Gebruik geen oplosmiddelen (benzine, alcohol, ammoniak enz.) omdat deze substanties de kunststof onder- delen kunnen beschadigen. Onderhoud Gebruik nooit een beschadigde of kapotte stan- daard voor de verstekzaag. Tijdelijk reparaties zijn niet toegestaan. Controleer de kunststof voeten van de standaard voor de verstekzaag voordat en nadat u deze standaard gebruikt. Gebruik de stan- daard voor de verstekzaag niet zonder de kunststof poten of als de kunststof voeten zijn versleten. Altijd de kunststofvoeten van de standaard voor de verstekzaagbank controleren voordat en nadat u deze standaard gebruikt. Reparaties en onderhoud moeten door een vak- kundig persoon worden uitgevoerd met passende, originele reserveonderdelen. Onderdelen geleverd door derden worden niet aanbevolen, bij gebruik van deze onderdelen komt de garantie te vervallen. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een niet-geautoriseerd service centrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt. Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of ver- vanging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.18
