NÁVOD K OBSLUZE MS805AA Vonroc

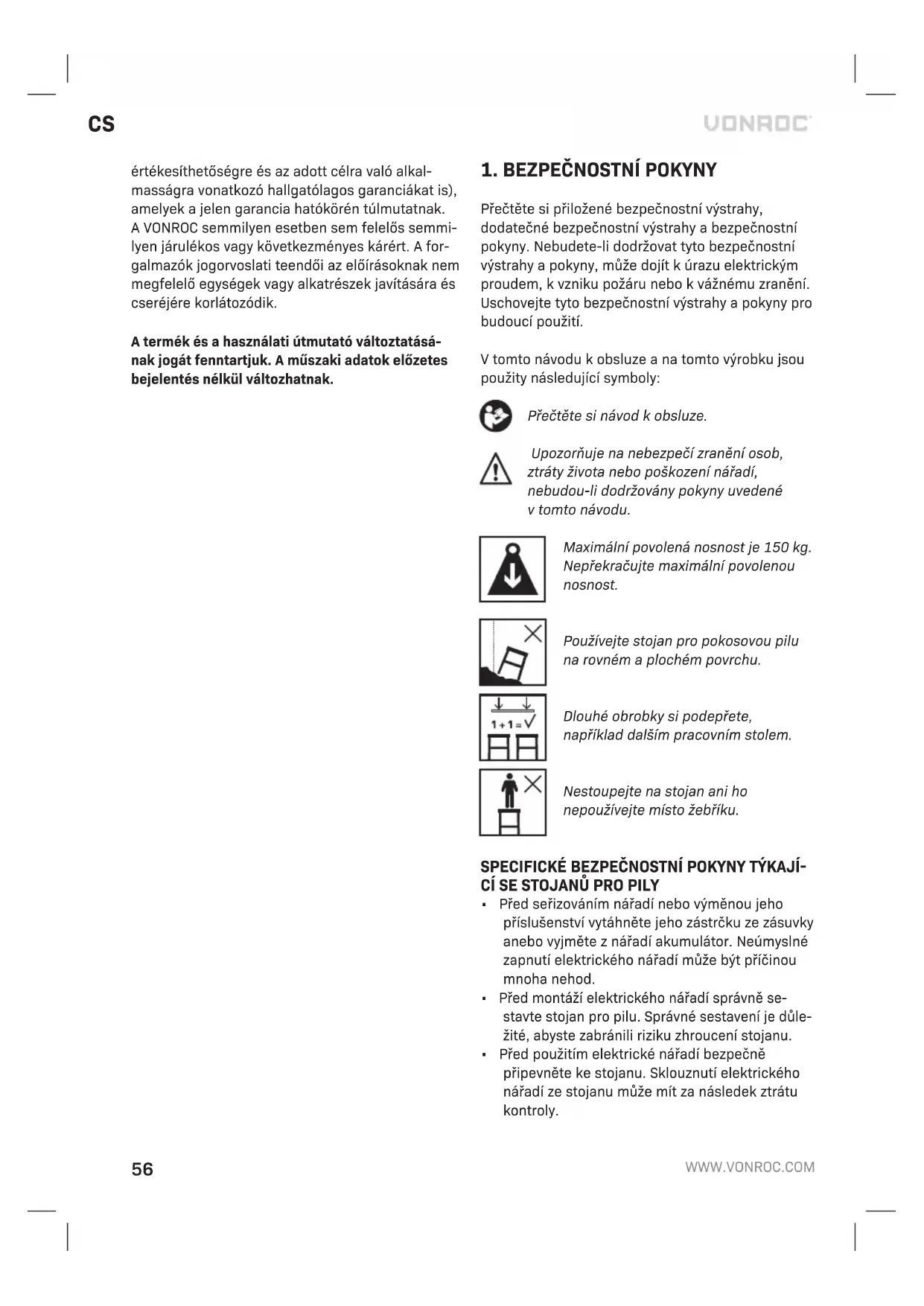

Prcte tse si prilozenene bezpecnostni vystrahy, dodatecné bezpecnostni vystrahy a bezpecnostni poukny. Nebudete-li dodržovat tyto bezpecnostni vystrahy a poukny, muze dojit k urazu elektrickym proudem, k vzniku pozaru nebo k vaznemu zraneni. Uschovejte tyto bezpecnostni vystrahy a poukny probudouci pouziti.

V toto navodu k obslze a na toto vyrobku jsou pouzity nasledujici symboly:

Přěctěte si námov k obšluze.

Upozornuje na nebezpeci zraneniobservable, ztraty zivota nebo poskozeni naraudi, nebudou-li dodrzovany tokyny uvedenév tomto navodu.

Maximánlí povolená nosnost je 150 kg.
Nepřekráčujte maximálí povolenou nosnost.

Pouzivejte stojan proPokosovou piluna rovnem a plochem povrchu.

Dlouhe obrobky si godeprete, napriklad dalsim pracovnim stolem.

Nestoupejte na stojan ani ho nepoužívejte mistro Žebřiku.

SPECIFICKE BEZPECNOSTNI POKNY TYKAJI-CI SE STOJANU PRO PILY

• Pred serizovánim nařadi nebo vyménou jeho príslušenstvi vytáhněte jeho zástrčku ze zásuvky anebo vyjměte z nařadi akumulátor. Neúmyslné zapnutí elektrického nařadi můze byt pricinou mnoha nehod.
• Pred montázi elektrického náradí správně se-stavte stojan pro pilu. Správné sestavení je duležité, abyste zabrani riziku zhroucení stojanu.
• Před použitím elektrické náradí bezpečné pripevněte ke stojanu. Sklouznuti elektrického náradí ze stojanu můze mít za následek ztrátu kontroly.

Postavte stojan pro pilu na pevný, rovná vodorovný povrch. Pokud můze stojan pily sklouznout nebo se kývá, nelze rovnoměrně a bezpečné věst obrobek nebo elektrické nařadi.
- Nepretekujte stojan pro pilu ani ho nepouzivejte jako zebrik nebo leseni. Preetezovani nebo stani na stojanu pro pilu muze vest k presunu tzeistste stojanu nahoru a k jeho prevraceni.
- Pri praci nebo preprave dbeje na to, aby byly vsechny srouby a spojovaci privky pevné uta-zeny. Nastavce pro elektrické naradi musi byt vždy pevné zajistény. Uvolné spoje mohou mit za nasledek nestabilitu a nepresné rezání.
- Pri upevnovani a uvolnovani musi byt nariadí v prepravni poloze (pokyny k uvedeni do prepravni polohy majdete v nadvu k obsluze prislusného elektrického nariadí). V opacnémprajadé muze mit elektrické nariadí tak neprižnive umistěné těžistě, ze ho nelze bezpečné udržet.
Když je na elektrickém nářadi namontován nástavec, provozujte ho vyhradné na stojanu pro pilu. Bez stojanu pro pilu nebude elektrické nářadi s pripojeným nástavcem stav bezpečné a muže se prevrát.
Dohledněte na to, aby dlouhé a těžké obrobký neovlivovaly rovnováhu stojanu pro pilu. Dlouhý anebo tězký obrobek musí byt podeprén na volném konci.
- Pri skládání nebo Rozkládání stojanu nedávejte prsty do závesú. Nebezpecí Rozdrcení nebo pohmólění prstú.
Dodržujte platné národní a mezinalrodní normy.

2. INFORMACE O VYROBKA

Urcené pouziti

Tento vyrobek je navržen a určen pro domáci použiti jako univerzálni stojan na našradi v domácim a zahrdním prostředí a pro kutilské účely. Tento stojan není určen pro profesióní použiti. Manipulace s tímtó stojanem, peče o nej i跟他u udžrba musí probíhat v souladu s těmitoPokyny. Jakékoliv jiné použiti je považováno za nesprávné použiti, které mûze mit za následek poškození majetku nebo zraněné osob.

Tento univerzání stojan na náradí je určen pro použiti se stolním náradí, jak jsouPokosové pily, lupinkové pily, stolové pily atd. Elektrická náradí bez vchodnych montáznich otvorů nesmí byt na ten

to univerzánlí stojan montována a nesmi byt provozována ve spojení s tímtó univerzálním stojanem na naradi. Elektrické naradi musi byt prešustěním pevně priśroubovánok univerzálnínu stojanu.

Tento univerzánlí stojan je navržen také jako podpěra pro obrobek, když se používa sPokosovou pilou, lupinkovou pilou, kotoučovou stolné pilou a podobnám elektrickým nařadím. Maximálné delka obrobku je 3 m. Možné budete muset použít dalné podpěry obrobku (napřiklad valečkový stojan), aby bylo zabráněno náklonu delsich obrobkú. Pozor: Ujistěte se, zda byla podpěra obrobku bezpečné zajistěna a zda není nakloněna!

TECHNICKE UDAJE

Model Č. MS805AA
Maximálni povolená nosnost 150 kg
Rozměry v Rozloženém stavu	D: 935-1 945 mm Š: 640 mm V: 825-935 mm
Rozměry ve složeném stavu	D: 984 mm Š: 415 mm V: 224 mm
Hmotnost 9,9 kg

POPIS

Císlá v následujícím textu odkazuji na obrázky na stranách 2 až 4.

1.Valecek
2.Podperaobrobku
3. Upinací šroub podpěry obrobku
4.Produzovacírameno
5.Koncovydoraz
6. Upinaci Sroub prodlužovacího ramena
7. Montázní lista pro pokosovou pilu
8. Rukojet pro prěnášeni
9.Ram
10. Otvor pro kolik
11. Pruzně ulożeny kolík
12.Noha
13.Patka
14. Páčka montážné lišty
15. Montázní material proPokosovou pilu (srouby, podložky, pruzné podložky, matice)

3. SESTAVENI

Prostudujte si Jednotlivé obrázky a podle vyše uvedenych popisků identifikujte Jednotlivé současti.

Rozlozeni stojanu (obr. A)

1. Položte stojan proPokosovou pilu na zem tak, aby složené nohy (12) směrovaly nahoru.
2. Stiskněte pružné uloženy kolík (11) a Rozložte dve hörni nohy (12) tak, aby pružné uloženy kolík (11) zapadl do otvoru pro kolík (10).
3. Opakujte stejný postup pro dalí s dve nohy.
4. Zvedněte stojan a otočte jej do vzmřimené polohy.
5. Zkontrolujte, zda je stojan stabilni a zda spravnene zapadly vsechny zajistovaci kolíky pro nohy.

Slozenístojanu

Jeden pár nohou musi byt slozen jako první, aby bylo mozné slozit stojan naplocho. Nohy nebudou správně slozeny, dokud pruzné uložné kolíky (11) nezapadnou na určená mista. Pokud jsou nohysprávně zajistěny, nesmí se kývat, jestlěze stojan zvednete.

1. Položte stojan proPokosovou pilu na zem tak, aby jeho nohy (12) smervalny nahoru.
2. Stiskněte pružné uloženy kolík (11) na spodním páru noh a sklopte je.
3. Opakujte stejný postup pro druhý pár noh.

Upevnéi prodlužovacích ramen (obr. B)

1. Zasunujte prodlužovací rameno (4) do rámu (9), dokud nedosáhnete požadované délyk.
2. Nyni zasunte upinaci sroub prodlužovacihoramena (6) do odpovidajiciho otvoru na ramu a otácejte tímto sroubem ve smeru pohybu hodinovych ručicek, aby bylo prodlužovacírameno (4) upevněno na určením miste, jak je zobrazeno na obr. B.
3. Vložte podpéru obrobku (2) do objímky na prodlužovacim ramenu (4). Strana s koncovym dorazem (5) musi směrovat dovnitř směrem ke středu stoianu.
4. Zasunte upinaci sroub podpery obrobku (3) do prodluzovacilo ramena (4) a otacenim sroubu ve smeru pohybu hodinovych ruicek zajistete podpuru obrobku (2) na urcenem miste.
5. Opakujte stejný postup s opačnám prodlužovacím ramenem.

Pripojení montáznich list proPokosovou pilu (obr.C)

Na toto stojanu pouzivejte pouze pokosovou pilu, ktera je vybavena ctyrmi upevnovacimi otvory (jenen v kazdém rohu zakladny). PokudPokosova pila tento pozadavek nesplnue, nepouzivejte ji timi stojanem, protoze ji nelze radrne zajistit. Nedodrzeni tohotoPokynmuze mit za nasledek poskozeni majetku anebo zraneni osob.

1. Stisknéte páčku montážné liesty (14) a zavěste opacné konec montážné liesty (7) na rám (9) tohoto stoianu, jak je zobrazeno na obr. C.
2. Spustte montázní listy (7) na rám a uvolněte je, aby doslo k jejich upeynéni na urceném miste.
3. Opakujte steiny postup s dalsi montažn i listou.

Pripevnéi kosovoé pily (obr. D, E)

Pri pouziti a pred zahajenim nove prace zkontrolujte, zd jsou radne a spolehlive utazeny vsechny srouby a matrice.

1. Nastavte montázní listy (7) do vzdálenost príblžné odpovidajíc širce základnyPokosové pily.
2. UmistetePokosovou pilu na montažni listy (7) a vyrovnejte otvory v zakladnePokosove pily sdrazkami na montažnich listach (7).
3. Prostréte šroub spodni Častí montážné listy (7) a potom základnouPokosové pily.
4. Nasunte na sroub podlozku a potom pruznou podlozku aupevnete jei matici.
5. Opakujte kroky 3 a 4 na dalsich chtyrch otvo-rech na zakladne pokosové pily.

Pripevnéj jin'ych typu náradi, které nesedi na standardnich montáznich listach

Na tento stojan proPokosovou pilu nemontujte stolovou pilu.Agresivni posuv obrobku s velkou plochou do stolave pily by mohl zpusobit prevraceni stojaru.

Aby bylo umožnéno upevněi ruznych typu strojú (které nesedi na montázní listy urcené proPokosovou pilu), společnost VONROC nabizi univerzálni drázaky náradi (MS807AA). Postup pri montázi těchto univerzálnich drázáků náradi;

1. Pripojte univerzalni drzaky naudi k montaznim listam (7) a zajistete je 4 sestihrannymi srouby, 4 podlozkami, 4 pruznymi podlozkami a 4 sestihrannymi maticemi, ktere jsou dodavany s univerzalni mi drzaky naudi MS807AA.

2. Položte své stolni náradí na univerzální držák y nařadi.

3. Upevněte stolní náradí pomoci 4 šestihrannych sroubú, 4 podložek, 4 pružněch podložek a 4 šestihrannychmatic, které jsou dodávány s tímtó stojanem proPokosovou pilu.
4. Po sestaveni utahnene srouby.
5. Upevněte montázní listy (7) s namontovaným stolním náradím na stojan pro kosovou pilu, jak je popsánov odstavci „Pripevnéni kosové pily"

Máte-li zajem o univerzálni držákny náradi (MS807AA), navstivte www.vonroc.com nebo kon-taktujte zákaznický servis Vonroc.

4. POUžITÍ

Nepouzivejte stojan proPokosovou pilu, dokud nenizcela sestaven a dokud sineprectete cely tento navod i navod k pouzivanemu na radi a neporozumite jim.

Nepoužívejte stojan proPokosovou pilu jakolešeni nebo Žebřik. Pred použitím seujistěte,Že jsou bezpečné utaženy vsechny upevnovaci privky. Maximánlí nosnost je 150 kg.Elektrické nařadi na stojanu proPokosovou pilu nesmi PRESáhnout celkovouvysku 150 cm od podlavy.

Nastaveni prodlužovacich ramen (obr. B, F)

1. Otácejte upinacim šroubem prodlužovacího ramena (6) na rámu proti směru pohyu hodinovych ručíček, aby došlo k jeho uvolnéni.
2. Vytáhněte prodlužovaci rameno (4) na požadovanou délku. Poznámka: Maximálné délka vytažení je vyznacena na prodlužovacim ramenu (4). Nevytahujte rameno dale, než je maximálné délka.
3. Otácejte upinacim šroubem prodlužovacího rama (6) ve směru pohybu hodinovych ručićek, aby došlo k jeho utaženi a zajisteni na určením misté.

Nastaveni vysky valeceku (obr. F, G)

1. Otáčejte upínacím šroubem podpěry obrobku (3) na objíme prodlužovaciho ramena (4) proti směru pohybu hodinovych ručíček, aby doslo k uvolnéni.

2. Zvyšte nebo snižte váleček (1) do požadované výšky.

3. Otáčejte upinacim šroubem podpěry obrobku (3) ve směru pohybu hodinovych ručíček, aby doslo k utaženi a zajistěné valečku (1) na určeném mîstě.

Pouziti koncového dorazu (obr. B, F)

Stojan proPokosovou pilu je vybaven koncovymi dorazy (5), které umoznji rychlá présné provaděni opakovaných šrezú.

1. Nastavte vysku podpery obrobku (2) tak, aby byl brit koncoveho dorazu (5) v jeder roviné s pracovni plochouPokosovo pily.
2. Nastavte prodlužovací ramena (4) na požadovanou delku rezu.
3. Přitlăte konec obrobku ke koncovému dorazu (5) a zahajte šrez.

Preprava (obr. F)

Ujistete se, zda jsou prodlužovaci ramena uložena v nejkompaktnejsi poloze (viz cást „Nastaveni prodlužovacich ramen"). Nyní složte stojan podle postupu popsaného v casti „Slozeni stojan". Použiveje trukojet pro prěnášeni (8), ktera je umistěna uprostřed rámu (9).

5. UDRZBA

Tento stojan proPokosovou pilu je navrzen tak,aby s minimalni udrzbou bezchybnefungoval dlouhou dobu.Prodluzte jehoprovoznizivotnost pravidelnym cistenim a spravnym zachazenim.

Čistěné

Cistete tento stojan proPokosovou pilu pravidelné, dokuzno po kazdem pouziti. Pouzivejte pro cishteni vchodny cisticic prostredek pro domacnosti a mekkya suchy hadrik. Ze zdneho duvodu neponorujte tento stojan proPokosovou pilu do vody ani do jiné kapaliny. Nepouzivejte zdna rozpustedla (benzin, lih, cpavek atd.), protoze tyto latky poško-zují plastové dily.

Udrzba

Nikdy nepoužívejte tento stojan, je-li poškozený nebo zničený. Doçasné opravy nejsou povoleny. Zkontrolujte plastové patky stojanu pro pokosovou pilu pred jeho každým použitím i po něm. Nepoužívejte tento stojan pro pokosovou pilu bez plastovych patek nebo jsou-li tyto plastové patky opotřebovány. Provedte vizúálné kontrolu stojanu

proPokosovou pilu pred jeho kazdym pouzitim i po nem.

Opravy a ukony udrzby muze provadet pouze kompetentni osoba, ktera bude pouzivat vchodné nahradni dly. Pouziti neschvalenych neoriginalnich nahradnich dlù není doporučeno a rusi platnost záruky.

ZÁRUKA

Vyrobyk VONROC jsou vyvijeny v souladu s pozadavky norem na nejvyší kvalitu a je zaruceno, ze po dobu platné záruky, ktera začiná bežet dnem puvodniho nakupu, nebudou na těchto vyrob-cich zhádné vady materiaílu, ani vady zpúsobene spatnám dilenským zpracováním. Dojde-li během tohoto období k závade v dusledku vady materiaílu nebo dilenského zpracovány, kontaktujte prímo firmu VONROC.

Z tétó záruky jsou yvloučeny následujíci priptyady:

• Opravy nebo upravy tohoto zařizení byly provedeny nebo byly provedenyPokusy o jejich provedení vneautorizovanych servisech.
  Bézné opotrebováni.
• Toto zařizení bylo nesprávně použito, nevhodné použito nebo nebyla provaděna jeho správná udžba.
• Byly použity neoriginalí nahradni dily.

Vyse uvedene predstavuje Jedinou zaruku poskytovanou spolecnosti, a'uz vyslovnu nebo prdepokladanou. Neexistuju zdne dalsi zaruky, vyslovné ani prdepokladane, ktere presahuji ramec zde uvedeného, vctne prdepokladanych zaruk prodejnosti a vchodnosti pro urciy ucel. VONROC v zdém pripadne neodpovidá za jakékoliv nahodné ani nasledné skody. Opravné prostredky prodejcse omezují vyhradné na opravu nebo vymenu nevyhovujicich jegnotek nebo dlú.

Na toto vyrobku a v toto navodu mohou byt provadeny zmeny. Specifikace mohou byt zmeneny bez dalshiho upozorneni.
