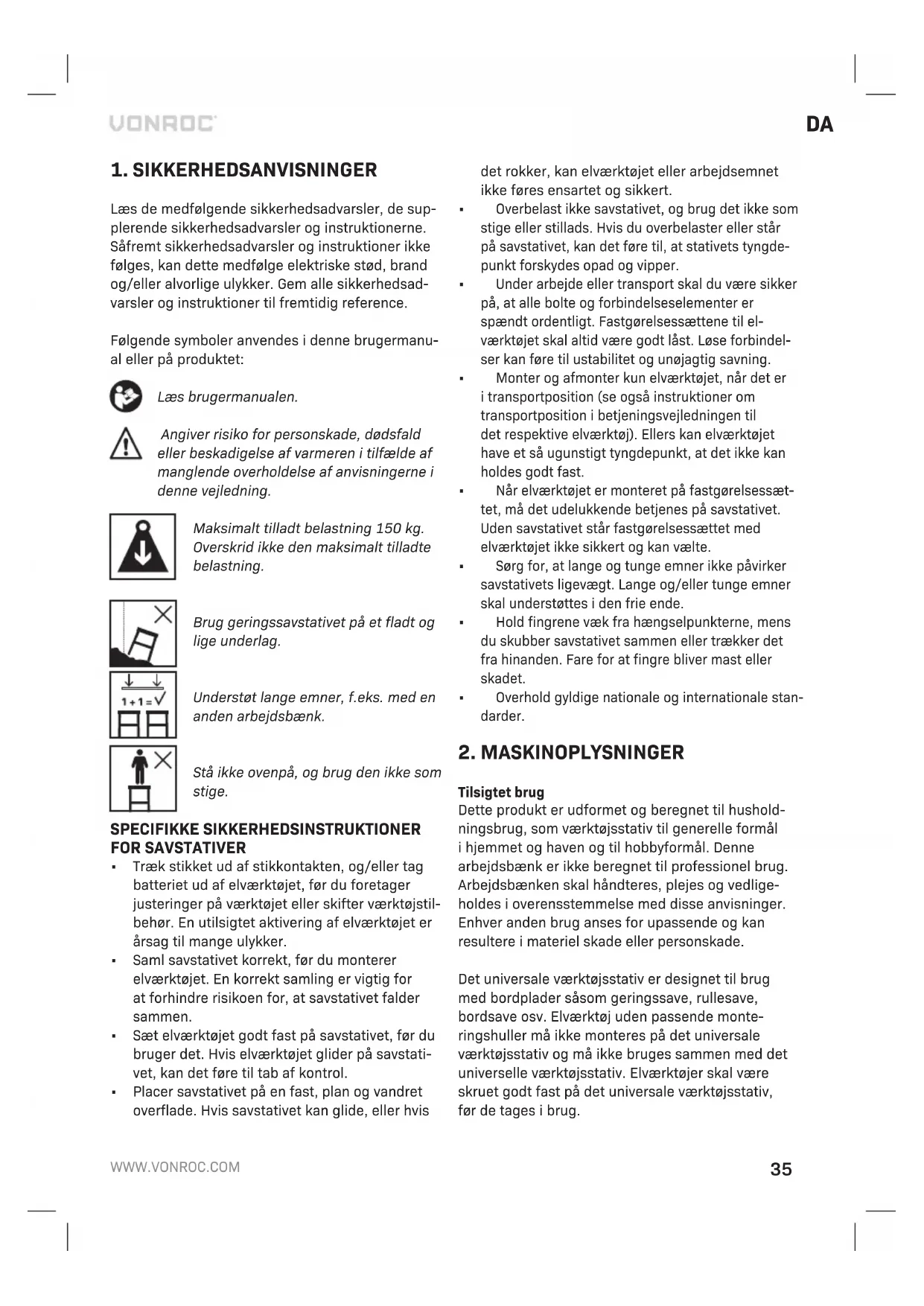

BRUGSANVISNING MS805AA Vonroc

Laes de medfolgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Safremt sikkerhedsadvarsler og instruktioner不信flegs, kan dette medfolge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.

Følgende symboler anwendes i dette brugermanu-al eller på produitet:

Laesbrugermanualen.

Angiver risiko for personskade, dodsfald eller beskadigelse af varmeren i tilfaelde af manglende overholdelse af anvisningerne i donnevejledning.

Maksimalt tilladt belastning 150 kg.
Overskrid/DDke den maksimalt tilladte belastning.

Brug geringssavstativet pæ et fladt og lige underlag.

Understotlange emner,f.eks.med en anden arbejdsboenk.

Stå不同程度, og brug den不同程度.

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR SAVSTATIVER

Træk stikket ud af stikkontakten, og/eller tag batteriet ud af elværktoget, for du foretager justeringer pa værktoget erler skifter værktogstilbehør. Enutilsigtet aktivering af elværktoget er arsag til mange ulykker.
- Saml savstativet korrekt, før du monterer elværktøjet. En korrekt samling er vigtig for at forhindre risikoen for, at savstativet falderSAMmen.
- Sæt elværktøjt godt fast på savstativet, för du bruger det. Hvis elværktøjt glider på savstativet, kan det före til tab af kontrol.
- Placer savstativet på en fast, plan og vandret overflade. Hvis savstativet kan glide, eller hvis

det rokker, kan elværktjoet eller arbejdsemnet\ ikke fores ensartet og sikkert.

Overbelast ikke savstativet, og brug det ikke som stige eller stillads. Hvis du overbelaster eller står på savstativet, kan det före til, at stativets tyngdepunkt forskydes opad og viper.
- Under arbejde eller transport skal du vare sikker på, at alle bolte og forbindelseselementer er spændt ordentlich. Fastgorelsessættene til elværktøjet skal altid vare godt lately. Løse forbindelse ser kan före til ustabilitet og unogagtig savning.
Monter og afmonter kun elværktoget, när det er i transportposition (se også instruktioner om transportposition i betjeningsvejledningen til det respektive elværktogj). Ellers kan elværktoget have et sä ugunstigt tyngdepunkt, at det ikke kan holdes godt fast.
Nar elværktøj er monteret på fastgorelssesætitet,违法犯罪 on the law enforcement of the public safety and security laws.
Sorg for, at Lange og tunge emner ikke påvirker savstativets ligevægt. Lange og/eller tunge emner skal understøtes i den frieende.
- Hold fingrene væk fra haengselpunkterne, mens du skubber savstativet sammen eller trækker det fra hinanden. Fare for at fingre bliver mast aller skadet.
Overhold gyldige nationale og internationale standarder.

2. MASKINOPLYSNINGER

Tilsigtet brug

Dette produit er udformet og beregnet til husholdningsbrug, som værktøjsstativ til generelle formål i hjemmet og haven og til hobbyformål. Denne arbejdsbænkr er/DDke beregnet til professionel brug. Arbejdsbænken skal handteres, plejes og vedlige-holds i overensstemmelse med disse anvisninger. Enhver,andenbrug anses for upassende og kan resultere i materiel skade eller personskade.

Det universale værktøjsstativ er designet til brug med bordplader sasom geringssave, rullesave, bordsave osv. Elværktj uden passende monteringshuller ma ikke monteres på det universale værktøjsstativ og ma ikke brugesammen med det universelle værktøjsstativ. Elværktjoer skal vare skruet godt fast på det universale værktøjsstativ, før de tages i brug.

Det universale værktøjsstativ er ogsa designet som en stotte til arbejdsemnet, när der arbejdes med geringsave, rullesave, bordrundsave og andre lignende elværktøjer. Den maksimale længde af et arbejdsemne er 3 m. Det kan ∀ere ndvendigt at bruge ekstra stotter til værktøsemner (f.eks. en rullebuk) for at forhindre, at længere arbejdsemner ripper. Vigtigt: Sorg for, at stotten til arbejdsemner er sikker og ikke ripper!

TEKNISKE SPECIFICATIONER

Model nr. MS805AA
Maks. tilladt belastning 150kg
Dimensioner{når Åben	L: 935-1945 mm B: 640 mm H: 825-935 mm
Dimensioner{når lukket	L: 984 mm B: 415 mm H: 224 mm
Vægt 9,9 kg

BESKRIVELSE

Tallene i teksten henviser til diagrammerne pÅ side 2-4.

1. Rulle
2. Stotte til arbejdsemne
3. Knap til stotte af arbejdsemne
4. Forlaengerarm
5. Endstop
6. Knap til forlangerarm
7. Monteringsstang til gingssav
8. Baerehandtag
9. Ramme
   10.Stifthul
10. Fjederbelastet stift
    12.Ben
    13.Fod
11. Monteringsstangens greb
12. Monteringsudstyr til geringssav (bolte, skiver, fjederskiver, møntrikker)

3. SAMLING

Undersog hver figur og identificer de ndvendige komponenter med henvisning til indholdstabellen herover.

Udfolding af stativet (fig. A)

1. Laeg gingssavstativet pà gulvet med de folde-de ben (12) opad.
2. Tryk den fjederbelastede stift (11) ned, og fold de to overste ben (12) ud, indtil den fjederbelastede stift (11) klikker ind i stifthullet (10).
3. Gentag den samme procedure for de to andre ben.
4. Løft stativet ogvip det i lodret position.
5. Kontroller, at stativet er stabilt, og at alle benlasestifterne er gaget korrekt i indgreb.

Sammenfoldning af stativet

Et par ben på stativet skal folds forst, for at stativet kan folds fladtammen. Benene er ikke blevet foldet på plads, hvis de fjederbelastede stifter (11) ikke klikker på plads. Benene brår ikke svinge rundt,ningar stativet tages op, hvis benene er blevet låst fast.

1. Vend geringssavstativet på hovedet på gulvet med benene (12) opad.
2. Tryk den fjederbelastede stift (11) ned på det nederste par ben, og fold dem ind.
3. Gentag den samme procedure pà de to andre par ben.

Fastgorelse af forlaengerarmene (fig.B)

1. Skub forlangerarmen (4) ind i rammen (9), indtil den onskede laengde er naet.
2. Indsæt nu en forlængerarmknap (6) i det tilsvarende hul på rammen, og drej den med uret for at fastgåre forlængerarmen (4), som vist på figur B.
3. Indsæt en stotte til arbejdsemnet (2) i manchten på forlængerarmen (4). Siden med endestoppet (5) skal vende indad mod midten af stativet.
4. Indsæt en knap til støtte af arbejdsemne (3) i forlængerarmen (4), og drej den med uret for at sætte støtten til arbejdsemnet (2) på plads.
5. Gentag den samme procedure med den modsatte forlaengerarm.

Fastgorelse af geringssavens monteringsstænger (fig. C)

Brug kun en geringssav, der har fire fastgorelseshuller (et i hvert hjørne af bunden) på dette stativ. Hvis geringssaven ikke opfylder dette krav, ma du ikke bruge den med dette stativ, da geringssaven ikke kan fastgores korrekt. Manglende overholdelse af denne retning kan resultere i materielle skader og/eller personskade.

1. Tryk på monteringsstangens greb (14), og hægt den modsatteende af monteringsstangen (7) på stativets ramme (9), som vist på figur C.
2. Sænk monteringsstæengerne (7) på rammen, og frigør dem for at lase monteringsstangen på plads.
3. Gentag den samme procedure med den,anden monteringsstang.

Fastgorelse af en geringssav (fig. D, E)

Under drift, og inden du gär i gang med en ny opgave, skal du sikre dig, at alle skruer og møtrikker er spændt korrekt og sikkert.

1. Juster monteringsstaengerne (7), sá de passer nogenlunde til bredden af geringssavens bund.
2. Placer gingssaven på monteringsstængerne (7), og sæt hullerne i gingssavens bund på linje med sprekkerne på monteringsstængerne (7).
3. For en bolt gennem bunden af monteringsstangen (7) og derefter gennem bunden af gerings-saven.
4. Skub en skive og derefter en fjederskive pa bolten, og fastgør den med en møtrik.
5. Gentag trin 3 og 4 for de fire andre huller pageringssavens bund.

Fastgorelse af andre typer maskiner, der/DDke passer til de standardmaessige monteringsstaenger

Monter ici en bordsav pà dette geringssvavstativ. En aggressiv indf.orging af plademateriali i bordsaven kan fà stativet til at vælte.

Til montering af andre maskintyper (der ikke passer på monteringsstængerne til geringssaven) tilbyder VONROC universale MS807AA maskinstøtter. Sādan monteres disse universale maskinstøtter:

1. Forbind de universale maskinstotter til mon- teringsstaengerne (7), og fastgør dem med 4 sekskantepe skruer, 4 skiver, 4 fjederskiver og 4 sekskantepe mtrikker, der leveres med de universale MS807AA maskinstotter.
2. Placer din bordplademaskine pa de universale maskinstotter.
3. Fastgør bordplademaskinen med 4 sekskanteled skruer, 4 skiver, 4 fjederskiver og 4 sekskanteled møtrikker, der leveres med gingssavstativet.
4. Stram skruerne after montering.
5. Fastgor monteringsstængerne (7) med den monterede bordplademaskine på geringssavstativet, som beskrevet i 'Fastgorelse af en geringssav'

Gå ind på www.vonroc.com eller kontakt Vonroc kundeservice for at hente de universale MS807AA maskinstøtter.

4. DRIFT

BrugPIPEgeringssavstativet,fordetersamlet helt,og du harlæst og forstaet heledennevejledning ogvejledningentildetveerktj,derbruges sammenmed dettegeringssavstativ.

Brug ikke gingssavstativet til stilladser erller som stige. Sorg for at stramme alle fastgorelseselementer godt inden brug.Den maksimale kapacitet er 150 kg.Elvektj pageringssaven bør ikke overstige en samlet hjo de p 150 cm fra gulvet.

Justering af forlaengerarmene (fig. B, F)

1. Drej knappen til forlaengerarmen (6) på rammen mod uret for at Iosne den.
2. Træk forlængerarmen (4) ud til den ønskede længde. Bemærk: Den maksimale forlængerlængde er angivet på forlængerarmen (4). Forlæng den ikke længere end den maksimale længde.
3. Drej knappen til forlaengerarmen (6) med uret for at stramme den, og fastgør forlaengerarmen.

Justering af rullehjoden (fig. F, G)

1. Drej knappen til stotte af arbejdsemne (3) på forlaengerarmens (4) manchet mod uret for at Iosne den.
2. Hæv eller sænk rullen (1) til den ønskede højde.
3. Drej knappen til stotte af arbejdsemne (3) med uret for at stramme den, og fastgør rullen (1).

Brug af endestoppet (fig. B, F)

Geringssavstativet har endestop (5), som gør det muligt at foretage gentagne snit hurtigt og præcist.

1. Juster højden af støtten til arbejdsemnet (2), sä endestoppets (5) kant er på linje med geringsssavens arbejdsflade.
2. Juster forlaengerarmene (4) til den onskedeskaerelengde.
3. Placer arbejdsemnets ende mod endestoppet (5), og gä i gang med snittet.

Transport (fig. F)

Sorg for, at forlaengerarmene er placer et i den mest kompakte position (se 'Justering af forlaengerarmene'). Fold derefter stativet som beskrevet i Sammenfoldning af stativet'. Brug barehandtaget (8), der er placer net midt i rammen (9).

5. VEDLIGEHOLDELS

Geringssavstativet er udformet til at fungere fejlfr i en lang periode og med en minimal vedligeholdelse. Forleng dens levetid ved regelmaessigt at rengore maskinen og behandle den korrekt.

Rengoring

Rengør geringssvastativet regelmæssigt, helst after hv er brug. Rengør den med et velegnet husholdningsrengeringsmiddel og en blød, tør klud. Nedsænk ikke dit geringssvastativ i vand eller væske af nogen ársag. Brug ikke oplosningsmidler (benzin, alcohol, ammoniak osv.), da de vil beskadi-ge plastdelene.

Vedligeholdelse

Brug aldrig et beskadiget erler odelagt geringssavstativ. Midlertidige reparationer er ici tilladt. Kontroller geringsssavstativets plastikfddder for og after brug af geringsssavstativet. Brug ici geringsssavstativetumen plastikfdderne,ller nár plastikfdderne er slidte. Bevar alto en visuel kontrl over geringsssavstativet for og after brug af geringsssavstativet.

Reparationer og vedligeholdelse skal udfores af en kompetent person med passende resededele. Ikke-godkendete resedede fra tredjeparter anbefales ikke og ugyldiggør din garanti.

GARANTIVILKÄR

VONROC produit er udviklet after de højeste kvalitetsstandder og er garanteret fri for mangler i savel materialer som udforelse i den lovpligtigeperiode, der starter fra datoen for det oprindelige kob. Skulle produit udvikle nogen fejl i labet af dette periode på grund af defekte materialer og/ eller fabrikationsfejl, sakontakt VONROC direkte.

De falgende forhold er udelukket fra donne garanti:

• Reparationer og eller rettelser er blevet foretaget aller forsøgt foretaget på maskinen af u autoriserede servicecentre.
  Normal slitage.
  Værktoget har vaeret misligholdt, misbrugt ell er vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstaet. Der er ingen andre garantier udtrykt eller underforstaet, som strækker sig ud over forsiden heraf, heri, herunder underforstaede garantier for salgbarhed og egnethed til et bestemt formål. VONROC vil under ingen omstændigheder�� ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælpningersmidler vil��e begrænsede til reparation uller udskiftning af fejlbehæftede enheder uller dele.

Produktet og brugermanualen kan ændres. Specifikationerne kan ændres,uden forudgående varsel.
