INSTRUKCJA OBSŁUGI KOEBP39Z ELECTROLUX

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu . Išmeskite pakuotę į atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas. Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos. 357/596 PASINAUDOKITE NUORODA!WITAMY W ŚWIECIE MARKI ELECTROLUX! DZIĘKUJEMY ZA WYBÓR NASZEGO URZĄDZENIA. Z myślą o ochronie środowiska ograniczamy zużycie papieru, udostępniając pełne wersje instrukcji obsługi w naszej witrynie internetowej. Dostęp do pełnej wersji instrukcji obsługi można uzyskać na stronie electrolux.com/manuals Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu są dostępne na stronie electrolux.com/support Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1.1 Bezpieczeństwo dzieci i osób o

ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych.........360

1.2 Ogólne zasady bezpieczeństwa.. 361

2.2 Podłączenie elektryczne..............363

2.3 Sposób używania.........................364

2.4 Konserwacja i czyszczenie..........364

2.5 Czyszczenie pyrolityczne.............365

2.6 Oświetlenie wewnętrzne..............366

3.1 Ogólne informacje........................367

5.1 Czyszczenie wstępne ................. 370

5.2 Pierwsze połączenie....................370

5.3 Wstępne nagrzewanie................. 371

6. CODZIENNA EKSPLOATACJA..............371

6.1 Jak ustawić: Funkcje pieczenia... 371

Gotowanie wspomagane................... 372

6.3 Funkcje pieczenia........................372

6.4 Uwagi dotyczące funkcji:

7.1 Opis funkcji zegara...................... 375

7.2 Jak ustawić: Funkcje zegara........375

8. SPOSÓB UŻYCIA: AKCESORIA............377

8.1 Wkładanie akcesoriów.................377

9.1 Jak zapisać ustawienia: Ulubione380

9.2 Blokada panelu............................380

9.3 Automatyczne wyłączanie........... 380

9.4 Wentylator chłodzący...................381

10. WSKAZÓWKI I PORADY...................... 381

10.1 Zalecenia dotyczące pieczenia..381

10.2 Termoobieg wilgotny..................381

10.3 Termoobieg wilgotny –

zalecane akcesoria............................382

10.4 Tabele pieczenia na potrzeby

ośrodków przeprowadzających testy.383

11. KONSERWACJA I CZYSZCZENIE.......385

11.1 Uwagi dotyczące czyszczenia... 385

11.2 Sposób wyjmowania: Prowadnice

blach ................................................. 386

11.3 Obsługa urządzenia:

Czyszczenie pirolityczne....................386 358/596 SPIS TREŚCI11.4 Przypomnienie o czyszcz.......... 387

Sposób demontażu i montażu: Drzwi 387

11.6 Sposób wymiany: Oświetlenie...388

12.2 Jak postępować: Kody błędów.. 390

13.1 Informacje o produkcie i karta

14.4 Podmenu: Konfiguracja............. 394

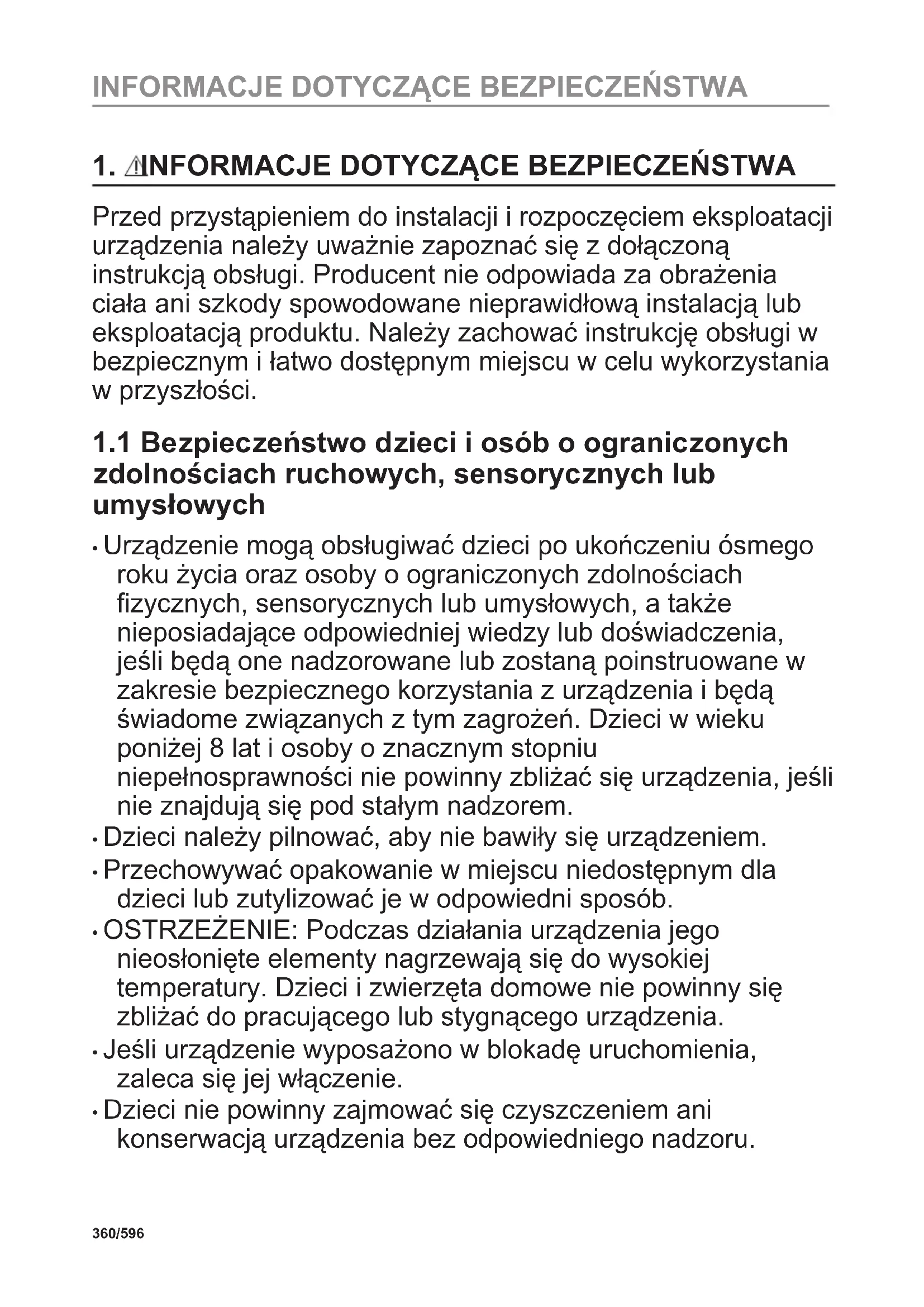

359/596 SPIS TREŚCI1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru. 360/596 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Instalacji urządzenia i wymiany jego przewodu zasilającego może dokonać wyłącznie osoba o odpowiednich kwalifikacjach.

• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.

• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

• OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone, aby uniknąć porażenia prądem elektrycznym.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

• Do wyjmowania lub wkładania akcesoriów i naczyń należy zawsze używać rękawic kuchennych.

• Należy stosować wyłącznie termosondę zalecaną do danego modelu urządzenia.

• Aby wymontować prowadnice blach, należy najpierw pociągnąć ich przednią część, a następnie odciągnąć tylną 361/596 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWAod ścianek bocznych. Zamontować prowadnice blach w odwrotnej kolejności.

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

• Do czyszczenia szyb w drzwiach nie używać ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

• Przed czyszczeniem pirolitycznym należy wyjąć z komory piekarnika wszystkie akcesoria i usunąć osady/rozlane ciecze.

OSTRZEŻENIE! Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Przed zamontowaniem urządzenia należy sprawdzić, czy drzwi otwierają się bez oporu.

• Urządzenie wyposażono w elektryczny układ chłodzenia. Układ zasilany jest napięciem elektrycznym.

• Urządzenie do zabudowy musi spełniać wymogi dotyczące stabilności DIN 68930. Minimalna wysokość szafki (minimalna wysokość szafki pod blatem) 578 (600) mm Szerokość szafki 560 mm Głębokość szafki 550 (550) mm Wysokość przedniej części urządzenia 594 mm Wysokość tylnej części urządzenia 576 mm 362/596 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWASzerokość przedniej części urządzenia 595 mm Szerokość tylnej części urządzenia 559 mm Głębokość urządzenia 567 mm Głębokość części urządzenia do zabudowy 546 mm Głębokość z otworzonymi drzwiami 1027 mm Minimalna wielkość otworu wentylacyjnego. Otwór umieszczony na dole z tyłu 560x20 mm Długość przewodu zasilającego Przewód jest umiejscowiony w prawym tylnym rogu 1500 mm Wkręty mocujące 4x25 mm

2.2 Podłączenie elektryczne

OSTRZEŻENIE! Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników. 363/596 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Przed podłączeniem wtyczki przewodu zasilającego do gniazda elektrycznego należy całkowicie zamknąć drzwi urządzenia.

• Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, oparzeniem, porażeniem prądem lub wybuchem.

• Nie zmieniać parametrów technicznych urządzenia.

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Wyłączyć urządzenie po każdym użyciu.

• Zachować ostrożność podczas otwierania drzwi, gdy urządzenie pracuje. Może dojść do uwolnienia gorącego powietrza.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie naciskać na otworzone drzwi.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Ostrożnie otworzyć drzwi urządzenia. Stosowanie składników zawierających alkohol może powodować zmieszanie alkoholu i powietrza.

• Podczas otwierania drzwi urządzenia nie wolno dopuszczać do kontaktu iskier lub otwartego płomienia z urządzeniem.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu. OSTRZEŻENIE! Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub przebarwieniu się emalii: – Nie umieszczać naczyń ani innych przedmiotów bezpośrednio na dnie urządzenia. – Nie należy kłaść folii aluminiowej bezpośrednio na dnie komory urządzenia. – Nie wlewać wody bezpośrednio do gorącego urządzenia. – Nie należy pozostawiać wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia. – Podczas wyjmowania lub wyjmowania akcesoriów należy zachować ostrożność.

• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy.

• Należy zawsze gotować z zamkniętymi drzwiczkami urządzenia.

• Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), nie wolno zamykać drzwi podczas pracy urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki do czasu całkowitego ostygnięcia urządzenia.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia. 364/596 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia.

• Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym.

• Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie!

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• Stosując aerozol do piekarników, należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na jego opakowaniu.

2.5 Czyszczenie pyrolityczne

OSTRZEŻENIE! W trybie pirolizy występuje zagrożenie odniesieniem obrażeń ciała/pożarem/ wydzielaniem substancji chemicznych (oparów).

• Przed włączeniem funkcji czyszczenia pirolitycznego lub przed pierwszym użyciem urządzenia należy usunąć z komory piekarnika: – większe resztki żywności, rozlany olej lub tłuszcz. – wszystkie dające się wyjąć przedmioty (ruszty, prowadnice itp. dostarczone wraz z urządzeniem), w szczególności garnki, patelnie, tace i inne przybory kuchenne z powłoką zapobiegającą przywieraniu.

• Należy dokładnie zapoznać się z instrukcją czyszczenia pirolitycznego.

• Gdy działa funkcja czyszczenia pirolitycznego, dzieci nie powinny zbliżać się do urządzenia. Urządzenie mocno się nagrzewa, a z otworów wentylacyjnych wydostaje się gorące powietrze.

• Czyszczenie pirolityczne jest procesem przebiegającym w wysokiej temperaturze, podczas którego resztki żywności oraz materiały, z których wykonano urządzenie, mogą uwalniać opary. W związku z tym: – podczas czyszczenia pirolitycznego oraz po jego zakończeniu należy dokładnie przewietrzyć pomieszczenie. – podczas pierwszego nagrzewania urządzenia do maksymalnej temperatury oraz po zakończeniu nagrzewania należy zapewnić dobrą wentylację pomieszczenia.

• W odróżnieniu od ludzi niektóre ptaki oraz gady są bardzo wrażliwe na opary, które mogą uwalniać się podczas czyszczenia pirolitycznego piekarnika. – Podczas czyszczenia pirolitycznego oraz po jego zakończeniu w pobliżu urządzenia nie powinny przebywać zwierzęta domowe (szczególnie ptaki); na początku wybrać najwyższą temperaturę, pamiętając o konieczności zapewnienia dobrej wentylacji pomieszczenia.

• Ponadto niewielkie zwierzęta domowe mogą być wrażliwe na miejscowe zmiany temperatury, które występują w pobliżu piekarników z funkcją czyszczenia pirolitycznego podczas działania tej funkcji.

• Wysoka temperatura występująca podczas czyszczenia pirolitycznego może uszkodzić powierzchnie garnków, patelni, tac i innych przyborów kuchennych z powłoką zapobiegającą przywieraniu; ponadto powłoki te mogą być źródłem oparów o niewielkim stopniu toksyczności. 365/596 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA• Opary uwalniane podczas czyszczenia pirolitycznego lub wypalania resztek potraw klasyfikuje się jako nieszkodliwe dla ludzi, w tym dla dzieci lub osób z problemami zdrowotnymi.

2.6 Oświetlenie wewnętrzne

OSTRZEŻENIE! Zagrożenie porażeniem prądem.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

• W ten produkt wbudowano źródło światła o klasie efektywności energetycznej G.

• Używać wyłącznie żarówek tego samego typu.

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

• Należy stosować wyłącznie oryginalne części zamienne.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu. 366/596 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA3. OPIS URZĄDZENIA

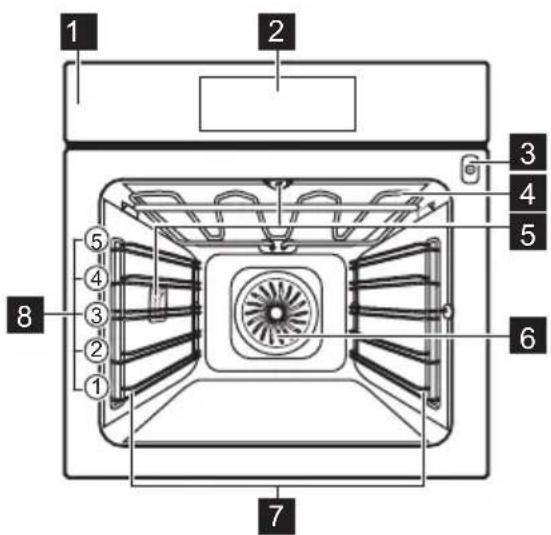

3.1 Ogólne informacje

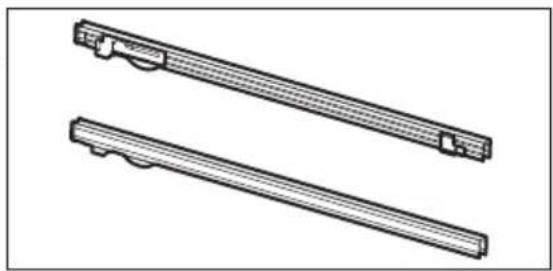

Prowadnice blach, wyjmowane

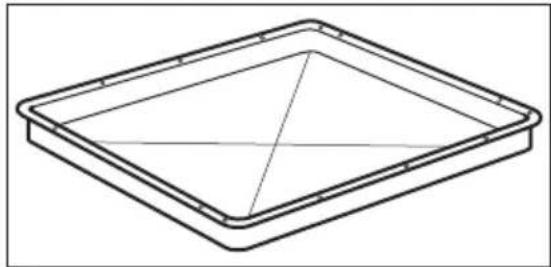

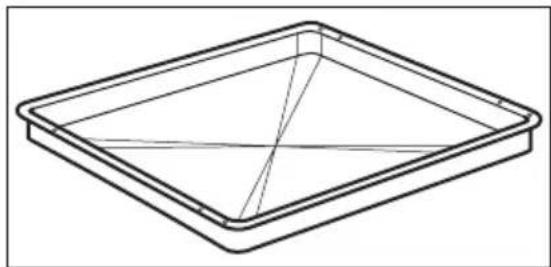

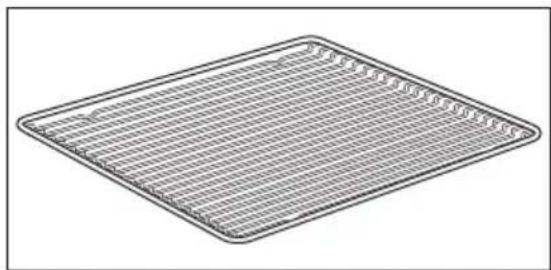

Ruszt Do naczyń, form do ciast, pieczeni. Blacha do pieczenia ciasta Do ciast i ciasteczek. Głęboka blacha Do pieczenia mięsa i mięsa lub do zbierania tłuszczu. 367/596 OPIS URZĄDZENIATermosonda Do pomiaru temperatury wewnątrz produktu. Prowadnice teleskopowe Ułatwiają wkładanie i wyjmowanie rusztów i blach.

4. WŁĄCZANIE I WYŁĄCZANIE PIEKARNIKA

4.1 Panel sterowania

Włączone / Wyłą‐ czone Nacisnąć i przytrzymać, aby włączyć lub wyłączyć piekarnik.

Menu Wyświetlenie listy funkcji piekarnika.

Ulubione Wyświetlenie listy ulubionych ustawień.

Wyświetlacz Pokazuje aktualne ustawienia piekarnika.

Przełącznik oświet‐ lenia Włączanie i wyłączanie oświetlenia.

Szybkie nagrzewa‐ nie Włączanie i wyłączanie funkcji: Szybkie nagrzewanie. 368/596 WŁĄCZANIE I WYŁĄCZANIE PIEKARNIKANaciskaj przycisk Przesunięcie

Nacisnąć i przytrzymaćDotknąć powierzchni placem.Przesunąć palcem po po‐wierzchni.Dotknąć powierzchni przez 3sekundy.

STARTSTART 12:3012:30 150°C Po włączeniu urządzenia na wyświetlaczu po‐jawia się ekran główny z funkcją pieczenia i do‐myślną temperaturą.

Jeśli użytkownik nie wykona żadnej czynnościprzez 2 minuty, wyświetlacz przełączy się wtryb czuwania. 11min 12:3012:30 150°C STOP Podczas pieczenia wyświetlacz pokazuje usta‐wione funkcje i inne dostępne opcje. 150°C 12:30 15min START 85°C F E CD

Wyświetlacz z ustawionymi kluczowymi funk‐cjami.A. Aktualna godzinaB. START/STOPC. TemperaturaD. Funkcje pieczeniaE. TimerF. Termosonda (tylko wybrane modele)Wskaźniki na wyświetlaczuPodstawowe wskaźniki – służą do obsługi wyświetlacza.369/596 WŁĄCZANIE I WYŁĄCZANIE PIEKARNIKAPotwierdzenie wyboru lub us‐ tawienia. Powrót do po‐ przedniego poziomu me‐ nu. Anulowanie os‐ tatniej czyn‐ ności. Włączanie i wyłączanie opcji. Wskaźniki Alarm dźwiękowy – po upływie ustawionego czasu pieczenia rozlegnie się sygnał dźwiękowy. Funkcja jest włączona. Funkcja jest włączona. Pieczenie kończy się automa‐ tycznie. Alarm dźwiękowy jest wy‐ łączony. Wskaźniki timera Aby ustawić funkcję: Uruchomienie z opóźnie‐ niem. Anulowanie ustawienia.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

5.1 Czyszczenie wstępne

Krok 1 Krok 2 Krok 3 Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach. Umyć piekarnik i akcesoria miękką szmatką zwilżoną ciepłą wodą z dodatkiem ła‐ godnego detergentu. Umieścić akcesoria i wyjmo‐ wane prowadnice blach w pie‐ karniku.

5.2 Pierwsze połączenie

Po podłączeniu urządzenia po raz pierwszy do zasilania na wyświetlaczu pojawi się wiadomość powitalna. Należy ustawić: Język, Jasność wyświetlacza, Dźwięki przycisków, Głośność sygnału, Aktualna godzina. 370/596 PRZED PIERWSZYM UŻYCIEM5.3 Wstępne nagrzewanie Przed pierwszym użyciem należy wstępnie nagrzać pusty piekarnik. Krok 1 Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach. Krok 2 Ustawić maksymalną temperaturę dla funkcji: . Pozostawić włączony piekarnik na 1 godz. Krok 3 Ustawić maksymalną temperaturę dla funkcji: . Pozostawić włączony piekarnik na 15 min. Podczas nagrzewania z piekarnika może wydobywać się nieprzyjemny zapach i dym. Należy zapewnić odpowiednią wentylację w pomieszczeniu.

6. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

6.1 Jak ustawić: Funkcje pieczenia

Krok 1 Włączyć piekarnik. Na wyświetlaczu pojawi się domyślna funkcja pieczenia. Krok 2 Nacisnąć symbol funkcji pieczenia, aby przejść do podmenu. Krok 3 Wybrać funkcję pieczenia i nacisnąć: . Na wyświetlaczu pojawi się wskazanie temperatury. Krok 4 Ustawić: temperaturę. Nacisnąć: . Krok 5 Nacisnąć: . Termosonda — termosondę można podłączyć w dowolnej chwili przed lub po roz‐ poczęciu pieczenia. — nacisnąć, aby wyłączyć funkcję pieczenia. Krok 6 Wyłączyć piekarnik. 371/596 CODZIENNA EKSPLOATACJAMożna użyć skrótu!

6.2 Jak ustawić: Gotowanie wspomagane

Każda potrawa w tym podmenu ma przypisaną zalecaną funkcję piekarnika i temperaturę. Można zmienić czas i temperaturę. Do przygotowania niektórych potraw można również użyć funkcji:

• Termosonda Stopień wypieczenia potrawy:

• Lekko wypieczone albo Mniej

• Dobrze wypieczone albo Więcej Krok 1 Włączyć piekarnik. Krok 2 Nacisnąć: . Krok 3 Nacisnąć: . Wprowadzić: Gotowanie wspomagane. Krok 4 Wybrać potrawę lub rodzaj produktu. Krok 5 Nacisnąć: . Można użyć skrótu!

6.3 Funkcje pieczenia

STANDARDOWE Funkcja pieczenia Zastosowanie Grill Do grillowania cienkich porcji potraw i opiekania chleba. 372/596 CODZIENNA EKSPLOATACJAFunkcja pieczenia Zastosowanie Turbo grill Do pieczenia dużych kawałków mięsa lub drobiu z kośćmi na jednym po‐ ziomie. Do przyrządzania zapiekanek i przyrumieniania. Termoobieg Do jednoczesnego pieczenia na trzech poziomach i do suszenia żywnoś‐ ci. Ustawić temperaturę o 20-40°C niższą niż dla funkcji Górna/dolna grzałka. Potrawy mrożone Do przyrządzania produktów gotowych (np. frytek, pieczonych ziemnia‐ ków w ćwiartkach, sajgonek itp.), tak aby nadać im chrupkość. Górna/dolna grzał‐

Do pieczenia ciasta na jednym poziomie oraz do suszenia żywności. Funkcja Pizza Do wypieku pizzy. Do intensywnego przyrumieniania i pieczenia potraw z chrupiącym spodem. Grzałka dolna Do pieczenia ciast o chrupiącym spodzie oraz do pasteryzowania żywnoś‐ ci. Chleb Tej funkcji można użyć do wypieku bardzo dobrego chleba i bułek, dzięki czemu zyskają chrupiącą skórkę, połysk i kolor jak pieczywo z profesjo‐ nalnej piekarni. Wyrastanie ciasta Do przyspieszania wyrastania ciasta drożdżowego. Zapobiega wysycha‐ niu powierzchni ciasta i zachowuje jego elastyczność. SPECJALNE Funkcja pieczenia Zastosowanie Pasteryzowanie Do pasteryzowania warzyw (np. pikli). 373/596 CODZIENNA EKSPLOATACJAFunkcja pieczenia Zastosowanie Suszenie Do suszenia krojonych owoców, warzyw i grzybów. Podgrzewanie tale‐ rzy Do wstępnego ogrzewania talerzy przed podaniem potraw. Rozmrażanie Do rozmrażania żywności (warzyw i owoców). Czas rozmrażania zależy od ilości i wielkości zamrożonej żywności. Zapiekanki Do potraw takich jak lasagne lub zapiekanka ziemniaczana. Do przyrzą‐ dzania zapiekanek i przyrumieniania. Termoobieg (niska temp.) Do przyrządzania delikatnych, soczystych pieczeni. Podtrzymywanie temp. Podtrzymywanie temperatury potraw. Termoobieg wil‐ gotny Funkcja zapewnia oszczędność energii podczas pieczenia. Podczas uży‐ wania tej funkcji temperatura w komorze może się różnić od temperatury ustawionej. Wykorzystywane jest ciepło resztkowe. Może nastąpić zmniej‐ szenie mocy grzania. Więcej informacji można znaleźć w rozdziale „Co‐ dzienna eksploatacja”, Uwagi dotyczące funkcji: Termoobieg wilgotny.

6.4 Uwagi dotyczące funkcji: Termoobieg wilgotny

Funkcji tej użyto w celu potwierdzenia zgodności z wymogami rozporządzeń UE 65/2014 i UE 66/2014, dotyczących klasy efektywności energetycznej i ekoprojektu. Testy zgodne z normą EN 60350-1. Drzwi piekarnika powinny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a piekarnik działał z najwyższą możliwą wydajnością energetyczną. Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach. Wskazówki dotyczące pieczenia znajdują się w rozdziale „Wskazówki i porady”, Termoobieg wilgotny. Ogólne zalecenia dotyczące oszczędzania energii znajdują się w rozdziale „Efektywność energetyczna”, Oszczędność energii. 374/596

CODZIENNA EKSPLOATACJA7. FUNKCJE ZEGARA

7.1 Opis funkcji zegara

Funkcja zegara Zastosowanie Czas pieczenia Ustawianie czasu pieczenia Maksymalna wartość: 23 godz. i 59 minut Zakończ działanie Ustawianie czynności po zakończeniu odliczania przez zegar Uruchomienie z opó‐ źnieniem Opóźnienie rozpoczęcia i/lub zakończenia pieczenia Wydłużenie czasu Wydłużenie czasu pieczenia Przypomnienie Ustawianie odliczania Maksymalna wartość: 23 godz. i 59 min. Funk‐ cja ta nie ma wpływu na działanie piekarnika. Stoper Monitoruje czas działania funkcji. Stoper – można włączyć i wyłączyć.

7.2 Jak ustawić: Funkcje zegara

Ustawianie zegara Krok 1 Nacisnąć: Aktualna godzina. Krok 2 Ustawić czas. Nacisnąć: . Jak ustawić czas pieczenia Krok 1 Wybrać funkcję pieczenia i ustawić temperaturę. Krok 2 Nacisnąć: . Krok 3 Ustawić czas. Nacisnąć: . Można użyć skrótu! 375/596 FUNKCJE ZEGARAWybór opcji zakończenia pieczenia Krok 1 Wybrać funkcję pieczenia i ustawić temperaturę. Krok 2 Nacisnąć: . Krok 3 Ustawić czas pieczenia. Krok 4 Nacisnąć: . Krok 5 Nacisnąć: Zakończ działanie. Krok 6 Wybrać preferowane: Zakończ działanie. Krok 7 Nacisnąć: . Powtarzać tę czynność do czasu wyświetlenia się ekranu głównego. Jak ustawić opóźnienie rozpoczęcia pieczenia Krok 1 Ustawić funkcję pieczenia i temperaturę. Krok 2 Nacisnąć: . Krok 3 Ustawić czas pieczenia. Krok 4 Nacisnąć: . Krok 5 Nacisnąć: Uruchomienie z opóźnieniem. Krok 6 Wybrać wartość. Krok 7 Nacisnąć: . Powtarzać tę czynność do czasu wyświetlenia się ekranu głównego. Jak wydłużyć czas pieczenia Po upływie 90% czasu pieczenia, jeśli potrawa nie jest jeszcze gotowa, można wydłużyć czas pie‐ czenia. Można również zmienić funkcję pieczenia. Nacisnąć +1 min, aby wydłużyć czas pieczenia. 376/596 FUNKCJE ZEGARAJak zmienić ustawienia timera Krok 1 Nacisnąć: . Krok 2 Ustawić wartość dla timera. Krok 3 Nacisnąć: . Podczas pieczenia można w dowolnej chwili zmienić ustawienie czasu.

8. SPOSÓB UŻYCIA: AKCESORIA

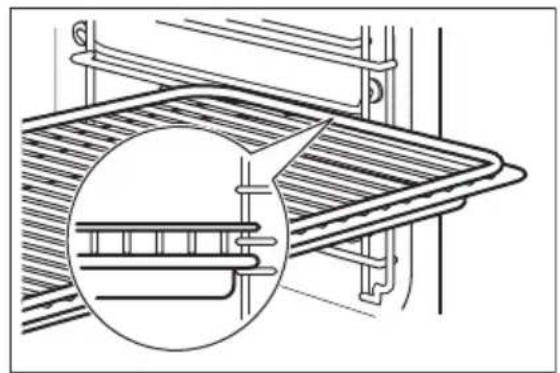

8.1 Wkładanie akcesoriów

Niewielki występ na górze ma na celu zapewnienie większego bezpieczeństwa. Wgłębienia zapobiegają również przewróceniu. Wysoka krawędź wokół rusztu zapobiega zsuwaniu się naczyń z rusztu. Ruszt: Wsunąć ruszt między prowadnice jednego z poziomów umieszczania potraw. Blacha do pieczenia ciasta / Głęboka blacha: Wsunąć blachę między prowadnice bla‐ chy. 377/596 SPOSÓB UŻYCIA: AKCESORIARuszt, Blacha do pieczenia ciasta / Głę‐ boka blacha: Wsunąć blachę między prowadnice bla‐ chy, a ruszt między prowadnice na wy‐ ższym poziomie.

Termosonda— mierzy temperaturę wewnątrz potrawy. Można jej używać przy każdej funkcji pieczenia. Dostępne są dwa ustawienia temperatury: Temperatura piekarnika: minimum 120°C. Temperatura wewnątrz produktu Aby uzyskać najlepsze efekty pieczenia: Składniki powinny mieć tem‐ peraturę pokojową. Nie używać do potraw płynnych. Podczas pieczenia musi pozostać w potrawie. Piekarnik oblicza przybliżony czas zakończenia pieczenia. Zależy on od ilości potrawy, ustawionej funkcji piekarnika i temperatury. Obsługa urządzenia: Termosonda Krok 1 Włączyć piekarnik. Krok 2 Ustawić funkcję pieczenia i w razie potrzeby temperaturę piekarnika. Krok 3 Umieścić: Termosonda. Mięso, drób i ryby Zapiekanki 378/596 SPOSÓB UŻYCIA: AKCESORIAWłożyć końcówkę Termosonda w środek mięsa lub ryby; jeśli to możliwe – w najgrub‐ szą część. Upewnić się, że co najmniej 3/4 Termosonda znajduje się w potrawie. Umieścić końcówkę Termosonda dokładnie w środkowej części casserole. Termosonda powin‐ na być stabilna podczas pieczenia. Można w tym celu wykorzystać składnik potrawy o stałej kon‐ systencji.Za pomocą krawędzi naczynia do pie‐ czenia podpierać silikonowy uchwyt Termosonda. Końcówka Termosonda nie powinna dotykać dna naczynia. Krok 4 Podłączyć Termosonda do gniazda znajdującego się z przodu piekarnika. Na wyświetlaczu pojawi się wskazanie obecnej temperatury: Termosonda. Krok 5 — nacisnąć, aby ustawić temperaturę wewnątrz produktu dla termosondy. Krok 6 — nacisnąć, aby wybrać preferowaną opcję:

• Alarm dźwiękowy — gdy temperatura wewnątrz produktu osiągnie ustawioną war‐ tość, rozlegnie się sygnał dźwiękowy.

• Alarm dźwiękowy i wyłączenie — gdy temperatura wewnątrz produktu osiągnie us‐ tawioną wartość, rozlegnie się sygnał dźwiękowy i piekarnik wyłączy się. Krok 7 Wybrać opcję i kilkakrotnie nacisnąć: , aby przejść do ekranu głównego. Krok 8 Nacisnąć: . Gdy potrawa osiągnie ustawioną temperaturę, rozlegnie się sygnał dźwiękowy. Można wyłączyć piekarnik lub kontynuować pieczenie, aby uzyskać odpowiedni stopień wy‐ pieczenia potrawy. Krok 9 Wyciągnąć wtyczkę Termosonda z gniazda i wyjąć potrawę z piekarnika. OSTRZEŻENIE! Występuje zagrożenie poparzeniem, ponieważ Termosonda staje się gorąca. Należy zachować ostrożność podczas wyjmowania jej z gniazda i z potrawy. 379/596 SPOSÓB UŻYCIA: AKCESORIAMożna użyć skrótu!

9. DODATKOWE FUNKCJE

9.1 Jak zapisać ustawienia: Ulubione

Można zapisać ulubione ustawienia, takie jak: funkcja pieczenia, czas pieczenia, temperatura czy funkcja czyszczenia. W pamięci można zapisać 3 ulubione ustawienia. Krok 1 Włączyć piekarnik. Krok 2 Wybrać preferowane ustawienie. Krok 3 Nacisnąć: . Wybrać: Ulubione. Krok 4 Wybrać opcję: Zapisz aktualne ust.. Krok 5 Nacisnąć +, aby dodać ustawienie do listy: Ulubione. Nacisnąć przycisk . – nacisnąć, aby zresetować ustawienie. – nacisnąć, aby anulować ustawienie.

Funkcja ta zapobiega przypadkowej zmianie funkcji pieczenia. Krok 1 Włączyć piekarnik. Krok 2 Ustawić funkcję pieczenia. Krok 3 , — nacisnąć jednocześnie, aby włączyć funkcję. Aby wyłączyć funkcję, należy powtórzyć krok 3.

9.3 Automatyczne wyłączanie

Ze względu na bezpieczeństwo piekarnik wyłącza się po upływie pewnego czasu, jeśli działa funkcja pieczenia i nie zostaną zmienione żadne ustawienia. 380/596 DODATKOWE FUNKCJE(°C) (godz.)

250 – maksimum 3 Funkcja samoczynnego wyłączenia nie działa z funkcjami: Oświetlenie piekarnika, Termosonda, Koniec, Termoobieg (niska temp.).

9.4 Wentylator chłodzący

Podczas pracy piekarnika wentylator chłodzący włącza się automatycznie, aby utrzymywać powierzchnie piekarnika w niskiej temperaturze. Po wyłączeniu piekarnika wentylator chłodzący działa do czasu ostygnięcia piekarnika.

10. WSKAZÓWKI I PORADY

10.1 Zalecenia dotyczące pieczenia

Temperatury i czasy gotowania podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepisów oraz jakości i ilości użytych składników. Nowy piekarnik może piec inaczej niż dotychczas używany. W poniższych wskazówkach podano zalecane ustawienia temperatury, czasu pieczenia i poziomu piekarnika dla określonych rodzajów potraw. W przypadku braku ustawień dla specjalnego przepisu należy znaleźć ustawienia dla podobnej potrawy. Więcej zaleceń dotyczących pieczenia jest dostępnych w naszej witrynie internetowej. Aby zna‐ leźć odpowiednie wskazówki dotyczące pieczenia, należy sprawdzić numer produktu (PNC) pod‐ any na tabliczce znamionowej umieszczonej na obramowaniu komory piekarnika.

10.2 Termoobieg wilgotny

Aby uzyskać najlepsze efekty, należy przestrzegać zaleceń z poniższej tabeli. 381/596 WSKAZÓWKI I PORADY(°C) (min) Słodkie bułki, 16 szt. blacha do pieczenia cias‐ ta lub głęboka blacha 180 2 25 - 35 Rolada biszkop‐ towa blacha do pieczenia cias‐ ta lub głęboka blacha 180 2 15 - 25 Cała ryba, 0,2

blacha do pieczenia cias‐ ta lub głęboka blacha 180 3 15 - 25 Ciastka, 16 szt. blacha do pieczenia cias‐ ta lub głęboka blacha 180 2 20 - 30 Makaroniki, 24 szt. blacha do pieczenia cias‐ ta lub głęboka blacha 160 2 25 - 35 Babeczki, 12 szt. blacha do pieczenia cias‐ ta lub głęboka blacha 180 2 20 - 30 Ciasto pikantne, 20 szt. blacha do pieczenia cias‐ ta lub głęboka blacha 180 2 20 - 30 Kruche ciastecz‐ ka, 20 szt. blacha do pieczenia cias‐ ta lub głęboka blacha 140 2 15 - 25 Tartletki, 8 szt. blacha do pieczenia cias‐ ta lub głęboka blacha 180 2 15 - 25

10.3 Termoobieg wilgotny – zalecane akcesoria

Należy używać używać naczyń i pojemników w ciemnym kolorze o matowej powierzchni. Pochłaniają one lepiej ciepło niż naczynia w jasnym kolorze o błyszczącej powierzchni. Blacha do pizzy Forma do pieczenia Kokilki Forma do tarty W ciemnym kolorze, matowa średnica: 28 cm W ciemnym kolorze, ma‐ towa średnica: 26 cm Ceramiczne średnica: 8 cm, wysokość: 5 cm W ciemnym kolorze, matowa średnica: 28 cm 382/596 WSKAZÓWKI I PORADY10.4 Tabele pieczenia na potrzeby ośrodków przeprowadzających testy Informacje dla ośrodków przeprowadzających testy Testy zgodnie z normą: EN 60350, IEC 60350. PIECZENIE NA JEDNYM POZIOMIE. Pieczenie w formach (°C) (min) Beztłuszczowy biszkopt Termoobieg 140 - 150 35 - 50 2 Beztłuszczowy biszkopt Górna/dolna grzałka 160 35 - 50 2 Szarlotka, 2 foremki Ø20

Górna/dolna grzałka 180 70 - 90 1 PIECZENIE NA JEDNYM POZIOMIE. Ciasteczka Użyć trzeciego poziomu piekarnika. (°C) (min) Bułka maślana / Paski cias‐

Termoobieg 140 25 - 40 Bułka maślana / Paski cias‐ ta, wstępnie nagrzać pusty piekarnik Górna/dolna grzałka 160 20 - 30 Ciastka, 20 sztuk na blasze, wstępnie nagrzać pusty pie‐ karnik Termoobieg 150 20 - 35 383/596 WSKAZÓWKI I PORADYPIECZENIE NA JEDNYM POZIOMIE. Ciasteczka Użyć trzeciego poziomu piekarnika. (°C) (min) Ciastka, 20 sztuk na blasze, wstępnie nagrzać pusty pie‐ karnik Górna/dolna grzałka 170 20 - 30 PIECZENIE NA KILKU POZIOMACH. Ciasteczka (°C) (min) Bułka maślana / Paski ciasta Termoobieg 140 25 - 45 1 / 4 Ciastka, 20 sztuk na bla‐ sze, wstępnie nagrzać pusty piekarnik Termoobieg 150 23 - 40 1 / 4 Beztłuszczowy biszkopt Termoobieg 160 35 - 50 1 / 4 384/596

WSKAZÓWKI I PORADYGRILL

Nagrzewać wstępnie pusty piekarnik przez 5 minut. Grill z maksymalnym ustawieniem temperatury. (min) Tosty Grill 1 - 3 5 Befsztyk, obrócić po upływie połowy czasu Grill 24 - 30 4

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

11.1 Uwagi dotyczące czyszczenia

Środki czy‐ szczące Umyć przód piekarnika miękką ściereczką zwilżoną ciepłą wodą z dodatkiem ła‐ godnego detergentu. Użyć roztworu czyszczącego, aby wyczyścić metalowe powierzchnie. Usunąć plamy za pomocą łagodnego detergentu. Codzienne użytkowanie Czyścić komorę po każdym użyciu. Nagromadzenie się tłuszczu lub innych za‐ brudzeń może skutkować pożarem. Nie pozostawiać gotowych potraw w piekarniku na dłużej niż 20 minut. Po każ‐ dym użyciu osuszyć komorę miękką ściereczką. 385/596 KONSERWACJA I CZYSZCZENIEWyposażenie Po każdym użyciu akcesoriów należy wyczyścić je i pozostawić do wyschnięcia. Do czyszczenia należy użyć miękkiej ściereczki zwilżonej ciepłą wodą z dodat‐ kiem łagodnego detergentu. Nie myć akcesoriów w zmywarce. Do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniu nie należy używać ściernych środków czyszczących ani przedmiotów o ostrych krawę‐ dziach.

11.2 Sposób wyjmowania: Prowadnice blach

Wyjąć prowadnice blach, aby wyczyścić piekarnik. Krok 1 Wyłączyć piekarnik i zaczekać, aż ostygnie. Krok 2 Odciągnąć przednią część pro‐ wadnic blach od bocznej ścian‐ ki. Krok 3 Odciągnąć tylną część prowad‐ nic blach od bocznej ścianki i wyjąć je w całości.

Krok 4 Zamontować prowadnice blach w odwrotnej kolejności. Kołki ustalające na prowadni‐ cach teleskopowych muszą być skierowane do przodu.

11.3 Obsługa urządzenia: Czyszczenie pirolityczne

Wyczyścić piekarnik za pomocą Czyszczenie pirolityczne. OSTRZEŻENIE! Występuje zagrożenie poparzeniem. UWAGA! Jeśli w tej samej szafce zainstalowano inne urządzenia, nie należy używać ich podczas działania tej funkcji. Mogłoby to spowodować uszkodzenie piekarnika. Przed Czyszczenie pirolityczne: Wyłączyć piekarnik i za‐ czekać, aż ostygnie. Wyjąć z piekarnika wszystkie akcesoria i wyjmowane pro‐ wadnice blach. Umyć dno piekarnika i wewnętrz‐ ną szybę drzwi miękką ścierecz‐ ką zwilżoną wodą z dodatkiem ła‐ godnego detergentu. 386/596 KONSERWACJA I CZYSZCZENIEKrok 1 Krok 2 Krok 3 Włączyć piekarnik. Nacisnąć: / Czyszczenie. Wybrać tryb czyszczenia. Opcja Tryb czyszczenia Czas Czyszczenie pirolityczne, krótkie Lekkie czyszczenie 1 h Czyszczenie pirolityczne, normalne Standardowe czyszczenie 1 h 30 min Czyszczenie pirolityczne, Intensyw. Dokładne czyszczenie 3 h Po rozpoczęciu czyszczenia drzwi piekarnika zostają zablokowane, a oświetlenie wyłącza się. Wentylator chłodzący pracuje z większą prędkością. – nacisnąć, aby przerwać procedurę czyszczenia przed jej zakończeniem. Nie używać piekarnika, dopóki z wyświetlacza nie zniknie symbol blokady drzwi. Po zakończeniu czyszczenia: Wyłączyć piekarnik i za‐ czekać, aż ostygnie. Wyczyścić komorę miękką ściereczką. Usunąć zanieczyszczenia z dna komory.

11.4 Przypomnienie o czyszcz.

Po wyświetleniu przypomnienia zaleca się czyszczenie. Użyć funkcji: Czyszczenie pirolityczne.

11.5 Sposób demontażu i montażu: Drzwi

Drzwi i wewnętrzne szyby można wymontować w celu ich wyczyszczenia. Liczba szyb różni się w zależności od modelu. OSTRZEŻENIE! Drzwi są ciężkie. UWAGA! Ostrożnie obchodzić się z szybami, uważając zwłaszcza na krawędzie przedniej szyby. Szkło może pęknąć. 387/596 KONSERWACJA I CZYSZCZENIEKrok 1 Całkowicie otworzyć drzwi.

Krok 2 Unieść i docisnąć dźwigniezaciskowe (A) na obu zawia‐sach drzwi.Krok 3 Przymknąć drzwi piekarnika do pierwszej pozycji otwarcia (kąt około 70°). Chwycićdrzwi po obu stronach i odciągnąć je pod kątem do góry od piekarnika. Umieścić drzwizewnętrzną stroną w dół na miękkim i stabilnym podłożu.Krok 4 Chwycić listwę drzwi (B) zagórną krawędź drzwi po obustronach i nacisnąć do środ‐ka, aby zwolnić zatrzaski.

Krok 5 Pociągnąć listwę drzwi doprzodu, aby ją zdjąć.Krok 6 Przytrzymując pojedynczoszyby w górnej krawędzi, wy‐ciągnąć je z prowadnicy.Krok 7 Umyć szybę wodą z dodat‐kiem mydła. Ostrożnie wy‐trzeć szybę do sucha. Niemyć szyb w zmywarce.Krok 8 Po zakończeniu czyszczeniawykonać powyższe czynnościw odwrotnej kolejności.Krok 9 Zamontować najpierw mniejszą szybę, a następnie większą oraz drzwi.

11.6 Sposób wymiany: Oświetlenie

OSTRZEŻENIE! Zagrożenie porażeniem prądem. Żarówka może być gorąca. Przed wymianą żarówki oświetlenia:Krok 1 Krok 2 Krok 3388/596 KONSERWACJA I CZYSZCZENIEPrzed wymianą żarówki oświetlenia: Wyłączyć piekarnik. Odcze‐ kać, aż piekarnik ostygnie. Odłączyć piekarnik od zasila‐ nia. Umieścić ściereczkę na dnie komory. Oświetlenie Krok 1 Obrócić szklany klosz, aby go zdjąć. Krok 2 Wyczyścić szklany klosz. Krok 3 Wymienić żarówkę na nową, odporną na temperaturę 300°C. Krok 4 Założyć szklany klosz. Lampa boczna Krok 1 Wymontować prowadnice blach po lewej stronie, aby uzyskać dostęp do lampy. Krok 2 Przy użyciu wąskiego, tępego przedmiotu (np. łyżeczki do herba‐ ty) zdjąć szklany klosz. Krok 3 Wyczyścić szklany klosz. Krok 4 Wymienić żarówkę na nową, odpor‐ ną na temperaturę 300°C. Krok 5 Założyć szklany klosz. Krok 6 Zamontować prowadnice blach po lewej stronie.

12. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa. 389/596 ROZWIĄZYWANIE PROBLEMÓW12.1 Co zrobić, gdy... Piekarnik nie włącza się lub nie nagrzewa się Możliwa przyczyna Środek zaradczy Piekarnika nie podłączono do zasilania lub podłączono nieprawidłowo. Sprawdzić, czy piekarnik podłączono prawidło‐ wo do zasilania. Nie ustawiono aktualnego czasu. Ustawić aktualny czas. Szczegółowe informa‐ cje znajdują się w rozdziale „Funkcje zegara”. Jak ustawić: Funkcje zegara. Drzwi nie są prawidłowo zamknięte. Domknąć drzwi. Zadziałał bezpiecznik. Sprawdzić, czy problem nie jest związany z bezpiecznikiem. Jeśli problem wystąpi po‐ nownie, należy skontaktować się z wykwalifiko‐ wanym elektrykiem. Włączona jest blokada uruchomienia piekarni‐ ka. Patrz rozdział „Menu”, podmenu opcji: Opcje. Podzespoły Opis Środek zaradczy Żarówka oświetlenia jest przepalona. Wymienić żarówkę oświetlenia; szczegółowe informacje znajdują się w rozdziale „Konserwa‐ cja i czyszczenie”, Sposób wymiany: Lampa. Przerwa w zasilaniu zawsze powoduje przerwanie czyszczenia. Powtórzyć czyszczenie, jeśli zostało przerwane na skutek przerwy w zasilaniu.

12.2 Jak postępować: Kody błędów

Gdy wystąpi błąd oprogramowania, na wyświetlaczu pojawia się komunikat o błędzie. W poniższej tabeli przedstawiono problemy, które użytkownik może rozwiązać samodzielnie. 390/596 ROZWIĄZYWANIE PROBLEMÓWKod i opis Środek zaradczy C2 – Termosonda pozostała w piekarniku pod‐ czas działania funkcji Czyszczenie pirolitycz‐ ne. Wyjąć Termosonda. C3 – drzwi nie są całkowicie zamknięte pod‐ czas działania funkcji Czyszczenie pirolitycz‐ ne. Zamknij drzwi. F111 – Termosonda nie jest prawidłowo podłą‐ czona do gniazda. Podłączyć dokładnie Termosonda do gniazda. F240, F439 – pola dotykowe na wyświetlaczu nie działają prawidłowo. Wyczyścić powierzchnię wyświetlacza. Upew‐ nić się, że na polach dotykowych nie ma zabru‐ dzeń. F908 – układ elektroniczny piekarnika nie mo‐ że nawiązać połączenia z panelem sterowa‐ nia. Wyłączyć i ponownie włączyć piekarnik.

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się na przednim obramowaniu komory piekarnika. Nie usuwać tabliczki znamionowej z komory piekarnika. Zalecamy zapisanie w tym miejscu danych: Model (MOD.) ......................................... Numer produktu (PNC) ......................................... Numer seryjny (S.N.) .........................................

13. EFEKTYWNOŚĆ ENERGETYCZNA

13.1 Informacje o produkcie i karta produktu*

Nazwa dostawcy Electrolux 391/596 EFEKTYWNOŚĆ ENERGETYCZNADane identyfikacyjne modelu KOEBP39X 944032077 KOEBP39Z 944032074 Wskaźnik efektywności energetycznej 61.2 Klasa sprawności energetycznej A++ Zużycie energii przy standardowym obciążeniu, tryb kon‐ wencjonalny

Zużycie energii przy standardowym obciążeniu, tryb wy‐ muszonej wentylacji

Liczba komór 1 Źródła ciepła Elektryczność Pojemność 71 l Rodzaj piekarnika Piekarnik do zabudowy Masa KOEBP39X 35.0 kg KOEBP39Z 34.5 kg

• Dla Unii Europejskiej zgodnie z rozporządzeniami UE 65/2014 i 66/2014. Dla Białorusi zgodnie z normą STB 2478-2017, aneks G oraz STB 2477-2017, aneksy A i B. Dla Ukrainy zgodnie z normą 568/32020. Klasa efektywności energetycznej nie dotyczy Rosji. EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego – część 1: Gamy, piekarniki, piekarniki parowe i grille – Metody pomiaru wydajności.

13.2 Oszczędzanie energii

Piekarnik wyposażono w funkcje umożliwiające oszczędzanie energii podczas codziennego pieczenia. Podczas działania piekarnika sprawdzić, czy jego drzwi są prawidłowo zamknięte. Nie otwierać zbyt często drzwi piekarnika podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i prawidłowo umieszczona. Korzystanie z metalowych naczyń pozwala oszczędzać energię. Gdy nie jest to konieczne, nie należy wstępnie nagrzewać piekarnika przed rozpoczęciem pieczenia. Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem. 392/596 EFEKTYWNOŚĆ ENERGETYCZNAPieczenie z termoobiegiem Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu. Ciepło resztkowe W ramach niektórych funkcji piekarnika, jeśli wybrano program z wyborem czasu (Czas lub Koniec), a czas pieczenia przekracza 30 min, grzałki wyłączają się wcześniej. Wentylator i oświetlenie będą nadal działać. Po wyłączeniu piekarnika na wyświetlaczu pojawia się informacja o cieple resztkowym. Ciepło resztkowe można wykorzystać do utrzymania temperatury potrawy. Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę piekarnika do minimum na 3-10 min przed zakończeniem pieczenia. Dzięki ciepłu resztkowemu wewnątrz piekarnika potrawy będą się nadal piec. Używać ciepła resztkowego do podgrzewania innych potraw. Podtrzymywanie temperatury potraw Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy. Na wyświetlaczu pojawi się wskaźnik ciepła resztkowego lub temperatura. Pieczenie z wyłączonym oświetleniem Wyłączyć oświetlenie podczas pieczenia. Oświetlenie należy włączać tylko wtedy, gdy jest potrzebne. Termoobieg wilgotny Funkcja zapewnia oszczędność energii podczas pieczenia. Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach. Oświetlenie można ponownie włączyć, ale wpłynie to niekorzystnie na oszczędność energii.

Nacisnąć , aby otworzyć Menu. Pozycja menu Zastosowanie Gotowanie wspomagane Wyświetlenie listy programów auto‐ matycznych. Czyszczenie Wyświetlenie listy programów czy‐ szczenia. Ulubione Wyświetlenie listy ulubionych usta‐ wień. Opcje Ustawianie konfiguracji piekarnika. Ustawienia Konfiguracja Ustawianie konfiguracji piekarnika. Serwis Wyświetlanie informacji o wersji op‐ rogramowania i konfiguracji. 393/596 STRUKTURA MENU14.2 Podmenu: Czyszczenie Podmenu Zastosowanie Czyszczenie pirolityczne, krótkie Czas trwania: 1 h. Czyszczenie pirolityczne, normal‐

Czas trwania: 1 h 30 min. Czyszczenie pirolityczne, Inten‐ syw. Czas trwania: 3 h.

Podmenu Zastosowanie Oświetlenie piekarnika Włączanie i wyłączanie oświetlenia. Blokada uruchomienia Zapobiega przypadkowemu włączeniu piekarnika. Gdy ta opcja jest włączona, po włączeniu piekarnika na wyświetla‐ czu pojawia się wskazanie „Blokada uruchomienia”. Aby ko‐ rzystać z piekarnika, należy wybrać litery kodu w kolejności alfabetycznej. Gdy blokada uruchomienia jest aktywna i pie‐ karnik zostanie wyłączony, jego drzwi zostaną zablokowa‐ ne. Dostęp do timera, funkcji zdalnego sterowania i oświet‐ lenia możliwy jest z włączoną opcją Blokada uruchomienia. Szybkie nagrzewanie Skrócenie czasu nagrzewania. Opcja ta jest dostępna tylko dla niektórych funkcji piekarnika. Przypomnienie o czyszcz. Włączanie i wyłączanie przypomnienia. Wskazanie czasu Włączanie i wyłączanie zegara. Styl cyfrowy zegara Zmiana formatu wyświetlanego wskazania czasu.

14.4 Podmenu: Konfiguracja

Podmenu Opis Język Ustawia język piekarnika. 394/596 STRUKTURA MENUPodmenu Opis Jasność wyświetlacza Ustawia jasność wyświetlacza. Dźwięki przycisków Włącza i wyłącza dźwięk pól dotykowych. Nie jest możliwe wyłączenie sygnalizacji dźwiękowej dla: . Głośność sygnału Ustawia głośność dźwięku przycisków i sygnałów. Aktualna godzina Ustawia aktualną godzinę i datę.

14.5 Podmenu opcji: Serwis

Podmenu Opis Tryb demonstracyjny Kod włączenia/wyłączenia: 2468 Wersja oprogramowania Informacje na temat wersji oprogramowania. Zresetuj wszystkie ustawienia Przywraca ustawienia fabryczne.

Przed pierwszym użyciem należy ustawić: Język Jasność wy‐ świetlacza Dźwięki przycis‐ ków Głośność sygna‐

Aktualna godzina Zapoznać się z podstawowymi ikonami na panelu sterowania i wyświetlaczu: Włączone / Wyłączone Menu Ulubione Timer Termosonda

395/596 TO PROSTE!Rozpoczęcie użytkowania piekarnika Szybkie uru‐ chomienie Włączyć piekar‐ nik i rozpocząć pieczenie z do‐ myślnymi usta‐ wieniami tempe‐ ratury i czasu dla danej funkcji. Krok 1 Krok 2 Krok 3 Nacisnąć i przy‐ trzymać: . — wy‐ brać preferowa‐ ną funkcję. Nacisnąć:

Szybkie wyłą‐ czenie Wyłączenie pie‐ karnika przy ja‐ kimkolwiek ekra‐ nie lub komuni‐ kacie — nacisnąć i przytrzymać, aż piekarnik się wyłączy. Rozpoczęcie pieczenia Krok 1 Krok 2 Krok 3 Krok 4 Krok 5 — nacisnąć, aby włączyć piekar‐ nik. — wybrać funk‐ cję pieczenia. - ustawić tempe‐ raturę. — nacisnąć, aby potwierdzić. — nacisnąć, aby rozpocząć pie‐ czenie. Jak szybko przyrządzać potrawy Zaleca się korzystanie z programów automatycznych, aby szybko przyrządzać potrawy z wykorzystaniem domyślnych ustawień: Gotowanie wspomaga‐

Krok 1 Krok 2 Krok 3 Krok 4 Nacisnąć: . Nacisnąć: . Nacisnąć: Gotowanie wspomagane. Wybrać potrawę. Korzystanie z szybkich funkcji do ustawienia czasu pieczenia 10% — wykończenie potrawy Funkcja 10% — wykończenie potrawy umożli‐ wia wydłużenie czasu pieczenia, gdy do zakoń‐ czenia pieczenia pozostało 10% ustawionego czasu. Aby wydłużyć czas pieczenia, należy nacisnąć +1 min. 396/596 TO PROSTE!16. MOŻNA UŻYĆ SKRÓTU! Poniżej przedstawiono wszystkie przydatne skróty. Można je również znaleźć w odpowiednich rozdziałach instrukcji obsługi. Jak ustawić: Funkcje pieczenia Jak ustawić: Gotowanie wspomagane Jak ustawić: Czas pieczenia Jak ustawić opóźnienie: Rozpoczęcie i zakończenie pieczenia Jak anulować: Ustawianie timera Obsługa urządzenia: Termosonda

17. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi. 397/596 MOŻNA UŻYĆ SKRÓTU!BEM-VINDO(A) À ELECTROLUX. OBRIGADO POR ESCOLHER O NOSSO APARELHO. No nosso esforço para sermos sustentáveis, estamos a reduzir os ativos de papel e a disponibilizar manuais do utilizador completos online. Aceda ao seu manual do utilizador completo em electrolux.com/manuals Obtenha conselhos de utilização, brochuras, resolução de problemas, informações sobre assistência e reparações em electrolux.com/support Sujeito a alterações sem aviso prévio. ÍNDICE
