KASUTUSJUHEND KOEBP39Z ELECTROLUX

7.1 Kella funktsioonide kirjeldus........ 175

7.2 Kuidas seadistada:

Kella funktsioonid...............................175

9.3 Automaatne väljalülitus................181

söögivalmistamiseks..........................182

10.2 Niiske küpsetus pöördõhuga..... 182

10.3 Niiske küpsetus pöördõhuga –

soovitatavad lisatarvikud....................183

10.4 Küpsetustabelid

14.3 Alammenüü: Funktsioonid......... 194

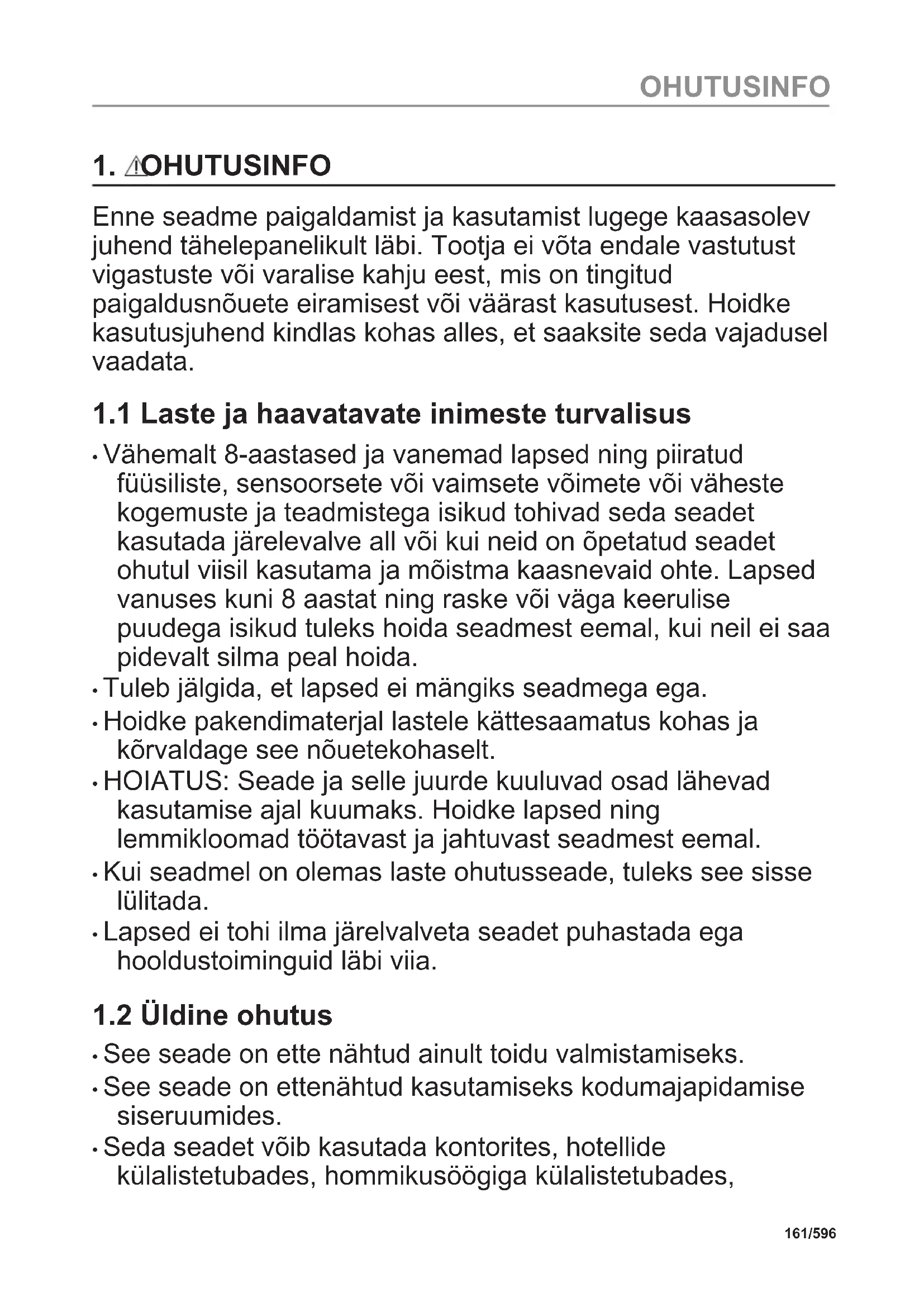

160/596 SISUKORD1. OHUTUSINFO Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Tuleb jälgida, et lapsed ei mängiks seadmega ega.

• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.

• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.

• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

• See seade on ette nähtud ainult toidu valmistamiseks.

• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.

• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, 161/596 OHUTUSINFOtalumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

• Seadme paigaldamine ja toitekaablit vahetamine on lubatud ainult kvalifitseeritud elektrikule!

• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.

• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.

• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

• HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud.

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et te kütteelemente ei puutuks.

• Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.

• Kasutage ainult selle seadme jaoks soovitatud toidutermomeetrit (sisetemperatuuri andurit).

• Ahjuriiuli tugede eemaldamiseks tõmmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.

• Ärge kasutage seadme puhastamiseks aurupuhastit.

• Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendid või teravad metallkaabitsad, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.

• Enne pürolüütilist puhastamist eemaldage ahjust kõik tarvikud ja üleliigsed setted/väljavalgunud vedelik. 162/596 OHUTUSINFO2. OHUTUSJUHISED

HOIATUS! Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.

• Ärge tõmmake seadet käepidemest.

• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Enne seadme paigaldamist kontrollige, kas ahjuuks avaneb takistusteta.

• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

• Integreeritud seade peab vastama standardi DIN 68930 stabiilsusnõuetele. Kapi minimaalne kõrgus (tööpinna all asuva kapi minimaalne kõrgus) 578 (600) mm Kapi laius 560 mm Kapi sügavus 550 (550) mm Seadme esiosa kõrgus 594 mm Seadme tagaosa kõrgus 576 mm Seadme esiosa laius 595 mm Seadme tagaosa laius 559 mm Seadme sügavus 567 mm Sisseehitatud seadme sügavus 546 mm Sügavus avatud uksega 1027 mm Ventilatsiooniava minimaalne suurus. Ava asub põhja tagumises osas 560x20 mm Toitejuhtme pikkus. Juhe asub tagumisel küljel pa‐ rempoolses nurgas 1500 mm Kinnituskruvid 4x25 mm 163/596 OHUTUSJUHISED2.2 Elektriühendus HOIATUS! Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.

• Seade peab olema maandatud.

• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.

• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega pikenduskaableid.

• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.

• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.

• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.

• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.

• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.

• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

• Enne toitejuhtme pistikusse sisestamist sulgege korralikult seadme uks.

• Seadmega kaasnevad toitekaabel ja toitepistik.

HOIATUS! Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi.

• Veenduge, et ventilatsiooniavad pole kinni.

• Ärge jätke töötavat seadet järelvalveta.

• Deaktiveerige seade iga kord pärast kasutamist.

• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum õhk võib vabaneda.

• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.

• Ärge avaldage avatud uksele survet.

• Ärge kasutage seadet töö- ega hoiupinnana.

• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.

• Ärge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.

• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale. HOIATUS! Seadme vigastamise või kahjustamise oht!

• Emailkihi kahjustamise või värvimuutuse ärahoidmiseks: 164/596 OHUTUSJUHISED– ärge pange ahjunõusid ega muid esemeid otse seadme põhjale. – ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale. – ärge pange vett vahetult kuuma seadmesse. – ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu. – olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.

• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.

• Valmistage toitu alati suletud ahjuuksega.

• Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral võib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka põrandat. Ärge sulgege paneeli või ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS! Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti.

• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.

• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusse.

• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!

• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.

• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.

• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

2.5 Pürolüüspuhastamine

HOIATUS! Pürolüütilise režiimiga kaasneb vigastusoht / tuleoht / keemiliste heitmete (aurud) eraldumine.

• Enne pürolüütilise isepuhastus- või esimese kasutamise läbiviimist eemaldage ahjuõõnsusest: – kõik toidujäätmed, õli ja rasvapritsmed või -jäägid. – kõik lahtivõetavad osad (sealhulgas ahjurestid, külgsiinid jm ahju juurde kuuluvad esemed), eriti aga teflonpannid, potid, plaadid, söögiriistad jne.

• Lugege hoolikalt pürolüüspuhastamise kohta käivaid juhiseid.

• Hoidke väikesed pürolüütilise puhastamise ajal seadmest eemal Seade läheb väga kuumaks ja kuum õhk väljub eesmistest jahutusavadest.

• Pürolüütiline puhastus on kõrge temperatuuri juures läbiviidav toiming, mille puhul võivad küpsetusjääkidest ja ahju materjalidest eralduda aurud. Seetõttu on soovitatav teha järgmist: – pürolüütilise puhastamise ajal ja pärast seda tuulutage ruumi hoolikalt. – esmakordsel maksimaalse temperatuuri kasutamisel ja pärast seda tuleb ruumi korralikult tuulutada.

• Erinevalt inimestest võivad mõned linnud ja roomajad pürolüütilise puhastuse ajal ahjust eralduvate aurude suhtes väga tundlikud olla. 165/596 OHUTUSJUHISED– Viige kõik lemmikloomad (eriti linnud) pürolüüspuhastamise ajaks ning esmakordse maksimumtemperatuuriga kasutamise ajal ja pärast seda seadme lähedusest eemale hästi tuulutatud kohta.

• Ka väikesed lemmikloomad võivad pürolüütilise puhastuse ajal ahjude läheduses tekkivate temperatuurikõikumiste suhtes üsna tundlikud olla.

• Teflonkattega potid, pannid, küpsetusplaadid või muud köögiriistad võivad pürolüütilise puhastuse ajal kasutatava kõrge temperatuuri tõttu kahjustuda; samuti võib neist selle käigus eralduda kahjulikke aure.

• Ülal kirjeldatud aurud, mis pürolüütilistest ahjudest või küpsetusjääkidest eralduvad, ei ole inimestele, sealhulgas väikestele ega haigusi põdevatele inimestele ohtlikud.

• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

• Toode sisaldab energiatõhususe klassi G valgusallikat.

• Kasutage ainult samasuguste näitajatega lampe .

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.

HOIATUS! Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.

• Eemaldage seade vooluvõrgust.

• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist. 166/596

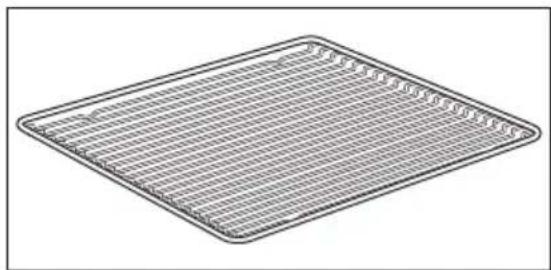

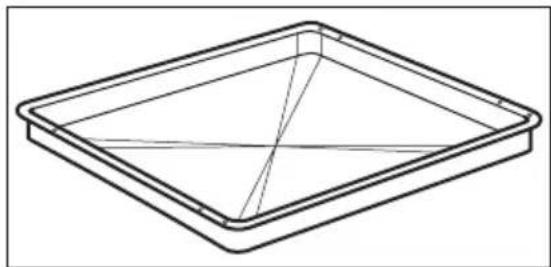

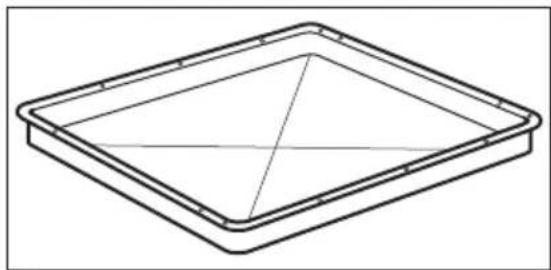

Traatrest Küpsetusnõudele, koogivormidele, praadidele. Küpsetusplaat Kookide ja küpsiste jaoks. Grill-/küpsetuspann Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks. 167/596 TOOTE KIRJELDUSToidusensor Toidu sisetemperatuuri mõõtmiseks. Teleskoopsiinid Küpsetusplaatide ja traatresti hõlpsamaks sisestamiseks ja eemaldamiseks.

SEES / VÄLJAS Vajutage ja hoidke ahju sisse ja välja lülitamiseks.

Menüü Kuvab ahjufunktsioonid.

Ekraan Näitab ahju praegusi sätteid.

Lambi lüliti Lambi sisse ja välja lülitamiseks.

Kiirkuumutus Funktsiooni sisse- ja väljalülitamiseks: Kiirkuumutus. 168/596 AHJU SISSE- JA VÄLJALÜLITAMINEVajutage Liikuge

Vajutage ja hoidkePuudutage pinda sõrmeotsa‐ ga.. Libistage sõrmeots üle pinna. Puudutage pinda 3 sekundit.

STARTSTART 12:3012:30 150°C Pärast sisselülitamist kuvatakse ekraanil põhi‐vaade küpsetusrežiimide ja vaiketemperatuuri‐dega.

Kui te 2 minuti jooksul ahju kasutama ei hakka,läheb ekraan ooterežiimi. 11min 12:3012:30 150°C STOP Toiduvalmistamise ajal näitab ekraan seatudfunktsioone ja teisi saadaolevaid valikuid. 150°C 12:30 15min START 85°C F E CD

Ekraan koos peamiste funktsioonidega.A. KellaaegB. START/STOPPC. TemperatuurD. KüpsetusrežiimidE. TaimerF. Toidusensor (ainult valitud mudelitel)Ekraani indikaatoridPõhiindikaatorid – ekraanil liikumiseks.169/596 AHJU SISSE- JA VÄLJALÜLITAMINEValiku või seade kinnitamiseks. Menüüs ühe taseme võrra tagasi liikumi‐ seks. Viimase toimin‐ gu tühistami‐ seks. Funktsioonide sisse ja väl‐ ja lülitamiseks. Helisignaal funktsiooni indikaatorid – kui seatud küpsetusaeg lõpeb, kõlab signaal. Funktsioon on sees. Funktsioon on sees. Küpsetamine peatub automaat‐ selt. Helisignaal on väljas. Taimeri indikaatorid Funktsiooni seadmiseks: Viitkäivitus. Seade tühistamiseks.

5. ENNE ESIMEST KASUTAMIST

HOIATUS! Vt ohutust käsitlevaid peatükke.

Eemaldage ahjust kõik tarvi‐ kud ja eemaldatavad resti‐ toed. Puhastage ahju ja tarvikuid pehme lapi, sooja vee ning pehmetoimelise pesuvahendi‐ ga. Pange tarvikud ja eemaldata‐ vad restitoed ahju.

5.2 Esmakordne ühendamine

Pärast esmakordset ühendamist kuvab ekraan tervitussõnumi. Peate seadma järgmised funktsioonid: Keel, Ekraani heledus, Nuputoonid, Helitugevus, Kellaaeg. 170/596 ENNE ESIMEST KASUTAMIST5.3 Algne eelkuumutamine Eelkuumutage ahju enne esimest kasutamist.

samm Eemaldage ahjust kõik tarvikud ja eemaldatavad restitoed.

samm Valige maksimumtemperatuur funktsioonile: . Laske ahjul 1 h töötada.

samm Valige maksimumtemperatuur funktsioonile: . Laske ahjul 15 min töötada. Eelkuumutuse ajal võib ahjust tulla lõhna ja suitsu. Tuulutage ruumi pärast seda toimingut.

6. IGAPÄEVANE KASUTAMINE

HOIATUS! Vt ohutust käsitlevaid peatükke.

6.1 Kuidas seadistada: Küpsetusrežiimid

1. samm Lülitage ahi sisse. Näidikul kuvatakse vaikeküpsetusrežiim.

2. samm Vajutage küpsetusrežiimi sümbolit, et siseneda alammenüüsse.

Valige küpsetusrežiim ja vajutage: . Ekraanil kuvatakse: temperatuur.

Vajutage: . Toidusensor – toidutermomeetri võite sisse lülitada igal ajal enne küpsetamist või küpsetamise käigus. – vajutage, et küpsetusrežiim välja lülitada.

6. samm Lülitage ahi välja.

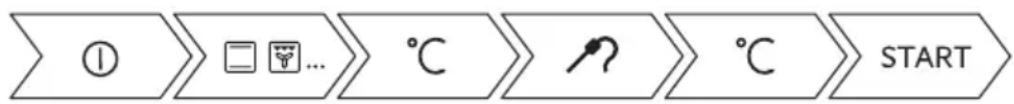

171/596 IGAPÄEVANE KASUTAMINEKasutage otseteed!

6.2 Kuidas seadistada: Juhendatud küpsetamine

Iga selles alammenüüs oleva toidu juurde kuulub soovituslik funktsioon ja temperatuur. Saate reguleerida aega ja temperatuuri. Mõningate roogade puhul võite valmistamiseks kasutada ka järgmisi funktsioone.

Vajutage: . Sisestage: Juhendatud küpsetamine.

Valige toit või toidu tüüp.

Küpsetusrežiim Kasutamine Grill Õhemate toidupalade grillimiseks ja leiva röstimiseks. Turbogrill Suurte kondiga liha- või linnulihatükkide röstimiseks ühel ahjutasandil. Gratineerimiseks ja pruunistamiseks. Pöördõhk Küpsetamiseks korraga kuni kolmel tasandil ja toidu kuivatamiseks. Sead‐ ke temperatuur 20 – 40 °C madalamaks kui funktsiooniga Ülemine + alu‐ mine kuumutus. Külmutatud toi‐ duained Kiirtoidu (nt friikartulite, kartuliviilude, kevadrullide) krõbestamiseks. Ülemine + alumine kuumutus Ühel ahjutasandil küpsetamiseks ja röstimiseks. Pitsa funktsioon Pitsa küpsetamiseks. Intensiivseks pruunistamiseks ja krõbeda põhja saa‐ vutamiseks. Alumine kuumutus Krõbeda põhjaga kookide küpsetamiseks ja toidu hoidistamiseks. Leib Kasutage seda funktsiooni siis, kui soovite professionaalset tulemust – krõbedust, kaunist värvi ja läikivat koorikut. Taina kergitamine Pärmitaigna kerkimise kiirendamiseks. See takistab taina pinna kuivamist ja hoiab selle elastsena. 173/596

IGAPÄEVANE KASUTAMINEMUU

Küpsetusrežiim Kasutamine Hoidistamine Köögiviljade hoidistamiseks (nt marineeritud kurgid). Kuivatamine Viilutatud puuviljade, köögiviljade ja seente kuivatamiseks. Nõude soojenda‐ mine Taldrikute soojendamiseks enne serveerimist. Sulatamine Toidu sulatamiseks (puu- ja juurviljad). Sulatamise aeg sõltub külmutatava toidu kogusest ja suurusest. Gratineerimine Selliste toitude jaoks nagu lasanje või kartuligratään. Gratineerimiseks ja pruunistamiseks. Küpsetamine ma‐ dalal t° Õrnade, mahlaste praadide valmistamiseks. Soojashoidmine Toidu soojashoidmiseks. Niiske küpsetus pöördõhuga Funktsioon küpsetamise ajal energia säästmiseks. Selle funktsiooni kasu‐ tamisel võib ahju sisemine temperatuur erineda valitud temperatuurist. Kasutatakse jääkkuumust. Kuumutusvõimsus võib väheneda. Lisateavet leiate jaotisest "Igapäevane kasutamine", Märkused: Niiske küpsetus pöördõhuga.

6.4 Märkused: Niiske küpsetus pöördõhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks vastavalt määrustele EL 65/2014 ja EL 66/2014. Testid vastavalt standardile EN 60350-1. Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega. Kasutades seda funktsiooni, lülitub lamp 30 sekundi pärast automaatselt välja. 174/596 IGAPÄEVANE KASUTAMINEToiduvalmistamisjuhised leiate jaotisest „Nõuanded ja näpunäited“, Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise „Energiatõhusus“ alajaotisest Energiasääst.

7. KELLA FUNKTSIOONID

7.1 Kella funktsioonide kirjeldus

Kella funktsioon Kasutamine Küpsetusaeg Küpsetamise kestuse valimiseks. Maksimum on 23 h 59 min. Tegevuse lõpp Määrata, mis juhtub siis, kui taimer lõpetab minutite lugemise. Viitkäivitus Algusaja ja/või küpsetusaja lõpu edasilükkamiseks. Küpsetusaja pikendus Küpsetusaja pikendamiseks. Meeldetuletus Pöördloenduse seadmiseks. Maksimumaeg on 23 h 59 min. See funkt‐ sioon ei mõjuta ahju tööd. Uptimer Jälgib funktsiooni kestust. Uptimer – saate selle sisse ja välja lülitada.

7.2 Kuidas seadistada: Kella funktsioonid

Valige küpsetusrežiim ja seadke temperatuur.

Seadke kellaaeg. Vajutage: 175/596 KELLA FUNKTSIOONIDKasutage otseteed! Kuidas valida funktsiooni Lõpp

Valige küpsetusrežiim ja seadke temperatuur.

Vajutage: Tegevuse lõpp

Valige eelistatud: Tegevuse lõpp

Vajutage: . Korrake toimingut, kuni ilmub põhikuva. Küpsetuse alguse edasilükkamine

Seadke küpsetusrežiim ja temperatuur.

Vajutage: Viitkäivitus 176/596 KELLA FUNKTSIOONIDKüpsetuse alguse edasilükkamine

Vajutage: . Korrake toimingut, kuni ilmub põhikuva. Kuidas pikendada küpsetusaega Kui küpsetusajast on alles 10% ja teile tundub, et toit pole veel valmis, võite aega pikendada. Sa‐ muti võite muuta küpsetusrežiimi. Küpsetusaja pikendamiseks vajutage nuppu +1 min. Taimerisätete muutmine

Seadke taimeriväärtus.

Vajutage: Küpsetamise ajal võite seatud aega alati muuta.

Väike ülaosas asuv sälk suurendab turvalisust. Sälgud kujutavad endast ka libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist. 177/596 KUIDAS KASUTADA: TARVIKUDTraatrest: Lükake rest ahjuriiuli toe juhtsoontele. Küpsetusplaat / Sügav pann: Lükake ahjurest riiuliraami juhtsoonte va‐ hele. Traatrest, Küpsetusplaat / Sügav pann: Lükake plaat restitugede juhikutesse ja traatrest selle kohal olevatesse juhikutes‐ se.

Toidusensor– mõõdab toidu sisetemperatuuri. Saate seda kasutada iga küpsetusrežiimiga. Saadaval on kaks temperatuurisätet: Ahju temperatuur (minimaalselt 120 °C). Toidu sisetemperatuur. 178/596 KUIDAS KASUTADA: TARVIKUDParimateks küpsetustulemusteks: Toiduained peaksid olema toatemperatuuril. – mitte kasutada vedelate toitude puhul. – küpsetamise ajal peab see olema toidu sees. Ahi arvutab välja küpsetuse ligikaudse lõpuaja. See oleneb toidu kogusest, seatud funktsioonist ja temperatuurist. Kuidas kasutada: Toidusensor

Seadke küpsetusrežiim ja ahju temperatuur, kui see on vajalik.

Sisestamine: Toidusensor. Liha, linnuliha ja kala Vormiroog Suruge Toidusensor ots liha või kala keskos‐ sa, kõige paksemasse kohta. Jälgige, et Toi‐ dusensor oleks vähemalt 3/4 ulatuses toidu sees. Sisestage.Toidusensor ots täpselt vormiroa kes‐ kossa. Toidusensor peaks üpsemise ajal püsima ühes kohas paigal. Kasutage selleks mõnda tah‐ kemat koostisainet. Kasutage küpsetusnõu äärist Toidusensorsilikoonist käepideme kinnitamiseks. Toidusensor ots ei tohiks puudutada küpsetus‐ nõu põhja.

• Helisignaal – kui toit saavutab sisetemperatuuri, kõlab signaal.

• Helisignaal ja küpsetamise lõpp – kui toit saavutab sisetemperatuuri, kõlab signaal ja ahi peatub.

Tehke valik ja vajutage järjest: , et liikuda põhikuvale.

Vajutage: . Kui toit saavutab seatud temperatuuri, kostab helisignaal. Võite toiduvalmistamise lõ‐ petada või seda jätkata, et veenduda toidu valmimises.

Eemaldage Toidusensor pistik pesast ja tõstke toit ahjust välja. HOIATUS! Põletusoht: Toidusensor võib olla väga tuline. Olge ettevaatlik, kui selle välja võtate ja toidu seest eemaldate. Kasutage otseteed!

Võite salvestada oma lemmikseadeid, näiteks küpsetusrežiimi, küpsetusaega, temperatuuri või puhastusfunktsiooni. Saate salvestada 3 oma lemmikseadet.

Vajutage nuppu +, et lisada seade loendisse: Lemmikud. Vajutage nuppu . 180/596 LISAFUNKTSIOONID– vajutage, et seade lähtestada. – vajutage, et seade tühistada.

9.2 Nuppude lukustus

See funktsioon hoiab ära küpsetusrežiimi tahtmatu muutmise.

, – vajutage samaaegselt, et funktsioon sisse lülitada. Funktsiooni väljalülitamiseks korrake 3. sammu.

9.3 Automaatne väljalülitus

Turvakaalutlustel lülitub ahi mõne aja pärast välja, kui küpsetusrežiim töötab ja te ühtegi sätet ei muuda. (°C) (h)

250 – maksimum 3 Automaatne väljalülitus ei tööta funktsioonidega: Sisevalgustus, Toidusensor, Lõpp, Küpsetamine madalal t°.

9.4 Jahutusventilaator

Ahju töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Ahju välja lülitades võib jahutusventilaator jätkata tööd seni, kuni ahi on maha jahtunud. 181/596

LISAFUNKTSIOONID10. VIHJEID JA NÄPUNÄITEID

10.1 Soovitused söögivalmistamiseks

Tabelites esitatud temperatuurid ja küpsetusajad on ainult soovituslikud. Need sõltuvad retseptist ning kasutatava tooraine kvaliteedist ja kogusest. Teie uus ahi võib küpsetada erinevalt kui teie varasem seade. Alltoodud tabelitest leiate igat tüüpi toitude temperatuuri ja valmistamisaja soovitatavad sätted ja asukohad plaatidel. Kui te ei leia mõne retsepti jaoks täpseid seadeid, kasutage sarnaste toitude omi. Täiendavaid küpsetussoovitusi leiate meie veebilehel olevatest küpsetustabelitest. Küpsetussoovi‐ tuste leidmiseks otsige üles seadme PNC-number, mis asub andmeplaadil ahjuõõnsuse esiküljel.

10.2 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi. (°C) (min) Magusad rullid, 16 tükki küpsetusplaat või rasva‐ pann 180 2 25 - 35 Rullbiskviit küpsetusplaat või rasva‐ pann 180 2 15 - 25 Terve kala, 0,2

küpsetusplaat või rasva‐ pann 180 3 15 - 25 Küpsised, 16 tükki küpsetusplaat või rasva‐ pann 180 2 20 - 30 Makroonid, 24 tükki küpsetusplaat või rasva‐ pann 160 2 25 - 35 Muffinid, 12 tükki küpsetusplaat või rasva‐ pann 180 2 20 - 30 Soolased kondii‐ tritooted, 20 tük‐

küpsetusplaat või rasva‐ pann 180 2 20 - 30 Muretaignaküp‐ sised, 20 tükki küpsetusplaat või rasva‐ pann 140 2 15 - 25 182/596 VIHJEID JA NÄPUNÄITEID(°C) (min) Koogikesed, 8 tükki küpsetusplaat või rasva‐ pann 180 2 15 - 25

10.3 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tõmbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad. Pitsapann Küpsetusnõu Portsjoninõu Pirukavorm Tume, mittepeegelduv 28 cm läbimõõduga Tume, mittepeegelduv 26 cm läbimõõduga Keraamiline 8 cm läbi‐ mõõduga, 5 cm kõrged Tume, mittepeegelduv 28 cm läbimõõduga

10.4 Küpsetustabelid testimisasutustele

Teave testimisasutustele Testid vastavalt standardile: EN 60350, IEC 60350. KÜPSETAMINE ÜHEL TASANDIL. Küpsetamine vormides (°C) (min) Rasvatu keeks Pöördõhk 140 - 150 35 - 50 2 Rasvatu keeks Ülemine + alumine kuumutus 160 35 - 50 2 Õunakook, 2 vormis Ø 20 cm Pöördõhk 160 60 - 90 2 183/596 VIHJEID JA NÄPUNÄITEIDKÜPSETAMINE ÜHEL TASANDIL. Küpsetamine vormides (°C) (min) Õunakook, 2 vormis Ø 20 cm Ülemine + alumine kuumutus 180 70 - 90 1 KÜPSETAMINE ÜHEL TASANDIL. Küpsised Kasutage kolmandat tasandit. (°C) (min) Liivaküpsised / Taignaribad Pöördõhk 140 25 - 40 Liivaküpsised / Taignaribad, tühja ahju eelkuumutamine Ülemine + alumine kuu‐ mutus 160 20 - 30 Väikesed koogid, 20 tk plaadil, tühja ahju eelkuu‐ mutamine Pöördõhk 150 20 - 35 Väikesed koogid, 20 tk plaadil, tühja ahju eelkuu‐ mutamine Ülemine + alumine kuu‐ mutus 170 20 - 30 KÜPSETAMINE MITMEL TASANDIL. Küpsised (°C) (min) Liivaküpsised / Taignari‐ bad Pöördõhk 140 25 - 45 1 / 4 184/596 VIHJEID JA NÄPUNÄITEIDKÜPSETAMINE MITMEL TASANDIL. Küpsised (°C) (min) Väikesed koogid, 20 tk plaadil, tühja ahju eelkuu‐ mutamine Pöördõhk 150 23 - 40 1 / 4 Rasvatu keeks Pöördõhk 160 35 - 50 1 / 4 GRILLIMINE Eelsoojendage tühja ahju 5 minutit. Grill maksimaalse temperatuuriseadega. (min) Röstleib/-sai Grill 1 - 3 5 Biifsteek, pöörake poole val‐ mistusaja möödudes Grill 24 - 30 4

11. PUHASTUS JA HOOLDUS

HOIATUS! Vt ohutust käsitlevaid peatükke. 185/596 PUHASTUS JA HOOLDUS11.1 Juhised puhastamiseks Puhastusva‐ hendid Puhastage ahju esikülge pehme lapi, sooja vee ning pehmetoimelise pesuva‐ hendiga. Metallpindadel kasutage puhastusvahendi lahust. Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit. Igapäevane kasutamine Puhastage ahi pärast igakordset kasutamist. Toidujääkide kogunemine võib kaasa tuua süttimise. Ärge jätke toitu ahju kauemaks seisma kui 20 minutit. Kuivatage pärast kasuta‐ mist ahju sisemust pehme lapiga. Tarvikud Pärast iga kasutuskorda puhastage kõik ahjutarvikud ja laske neil kuivada. Ka‐ sutage pehmet lappi sooja vee ja õrna puhastusvahendiga. Ärge peske tarvi‐ kuid nõudepesumasinas. Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

11.2 Kuidas eemaldada: restitoed

Ahju puhastamiseks eemaldage restitoed .

Lülitage ahi välja ja oodake, ku‐ ni see on jahtunud.

Tõmmake ahjuriiuli tugede esio‐ sa külgseina küljest lahti.

Tõmmake ahjuresti toe tagaosa külgseina küljest lahti ja eemal‐ dage.

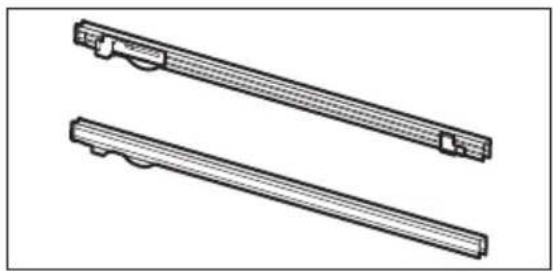

Asetage ahjuresti toed tagasi vastupidises järjekorras. Teleskoopsiinidel olevad kinni‐ tustihtvtid peavad olema suuna‐ tud ettepoole. 186/596 PUHASTUS JA HOOLDUS11.3 Kuidas kasutada: Pürolüüspuhastamine Puhastage ahi, kasutades Pürolüüspuhastamine. HOIATUS! Eksisteerib põletusoht. ETTEVAATUST! Kui samasse kapiossa on paigaldatud ka teisi seadmeid, ärge kasutage neid selle funktsiooniga samal ajal. See võib ahju kahjustada. Enne Pürolüüspuhastamine: Lülitage ahi välja ja ooda‐ ke, kuni see on jahtunud. Eemaldage kõik tarvikud ja ee‐ maldatavad restitoed. Puhastage ahjupõhja ja sisemist ukseklaasi sooja vee, pehmetoi‐ melise nõudepesuvahendi ja pehme lapiga.

1. samm 2. samm 3. samm

Lülitage ahi sisse. Vajutage nuppu: / Puhas‐ tamine. Valige puhastusrežiim. Funktsioon Puhastusrežiim Kestus Pürolüüspuhastamine, kii‐

Kerge puhastamine 1 h Pürolüüspuhastamine, ta‐ valine Tavaline puhastamine 1 h 30 min Pürolüüspuhastamine, in‐ tensiivne Põhjalik puhastamine 3 h Kui puhastamine algab, on ahjuuks lukustatud ja tuli on kustunud. Jahutusventilaator töötab suuremal kiirusel. – vajutage puhastamise peatamiseks, enne kui see on lõpule viidud. Ärge kasutage ahju seni, kuni ukseluku sümbol kaob ekraanilt. Kui puhastamine lõpeb: Lülitage ahi välja ja ooda‐ ke, kuni see on jahtunud. Puhastage ahju sisemust peh‐ me lapiga. Eemaldage jäägid ahju põhjast. 187/596 PUHASTUS JA HOOLDUS11.4 Puhastamise meeldetuletus Kui kuvatakse meeldetuletus, on soovitatav läbi viia puhastamine.Kasutage funktsiooni: Pürolüüspuhastamine.

11.5 Kuidas eemaldada ja paigaldada: Uks

Puhastamiseks saate ukse ja sisemised klaaspaneelid eemaldada. Klaaspaneelide arv oleneb konkreetsest mudelist. HOIATUS! Uks on raske. ETTEVAATUST! Olge klaasi ja esipaneeli servade käsitsemisel ettevaatlik. Klaas võib puruneda.

Tõstke üles ja suruge täieli‐kult sisse kinnitushoovad (A),mis paiknevad kahel uksehin‐ gel.

Sulgege ahjuuks esimesse avamisasendisse (ligikaudu 70° nurga all). Hoidke ust mõ‐lemalt poolt ja tõmmake see ülespoole suunatult ahjust eemale. Pange uks, väliskülgallpool, pehmele ja tasasele pinnale.4. sam Vajutage ukse ülemises ser‐vas olevat ukseliistu (B) kum‐maltki küljelt sissepoole, etklamberkinnitus vabastada.

Eemaldamiseks tõmmake uk‐seliistu ettepoole.6. sam Hoidke ukse klaaspaneeleülaservast ühekaupa kinni jatõmmake need, suunagaüles, juhikust välja.188/596 PUHASTUS JA HOOLDUS7. sam

Pärast puhastamist korrake eeltoodud samme vastupidi‐ ses järjestuses.

Pange esmalt kohale väiksem paneel, seejärel suurem ja siis uks.

11.6 Kuidas asendada: lamp

HOIATUS! Elektrilöögi oht! Lamp võib olla kuum. Enne lambi vahetamist:

1. samm 2. samm 3. samm

Lülitage ahi välja. Oodake, ku‐ ni ahi on jahtunud. Eemaldage ahi vooluvõrgust. Pange ahju põhjale riie. Ülemine lamp

Klaaskatte eemaldamiseks keerake seda.

Lambile ligipääsemiseks eemalda‐ ge vasak riiulitugi.

HOIATUS! Vt ohutust käsitlevaid peatükke.

12.1 Mida teha, kui...

Ahi ei lülitu sisse või ei kuumene Võimalik põhjus Kõrvaldamise abinõu Ahi ei ole elektrivõrku ühendatud või on valesti ühendatud. Kontrollige, kas ahi on õigesti elektrivõrku ühendatud. Kella ei ole seadistatud. Seadistage kell; üksikasjalikumat teavet leiate jaotisest "Kella funktsioonid", Kuidas seadista‐ da: Kella funktsioonid. Seadme uks ei ole korralikult kinni. sulgege uks täielikult. Kaitse on vallandunud. tehke kindlaks, kas probleemi põhjustas kaitse. kui probleem tekib uuesti, pöörduge elektriku poole. 190/596 VEAOTSINGAhi ei lülitu sisse või ei kuumene Võimalik põhjus Kõrvaldamise abinõu Ahju lapselukk on sisse lülitatud. Vt jaotist "Menüü", alammenüü: Funktsioonid. Komponendid Kirjeldus Kõrvaldamise abinõu Lamp on läbi põlenud. Asendage lamp, täpsemalt vt jaotist "Puhastus ja hooldus", Kuidas asendada: Lamp. Elektrikatkestus peatab alati puhastustoimingu. Elektrikatkestuse korral korrake puhastustoimingut.

12.2 Kuidas hallata: veakoodid

Kui ilmneb tarkvaratõrge, kuvatakse ekraanil vastav tõrkekood. Sellest jaotisest leiate probleemide loendi, mille lahendamisega võite ise hakkama saada. Kood ja kirjeldus Lahendus C2 – Toidusensor on ahjus, kui toimub Püro‐ lüüspuhastamine. Võtke Toidusensor välja. C3 – uks ei ole korralikult kinni, kui toimub Pü‐ rolüüspuhastamine. Sulge uks. F111 – Toidusensor ei ole korralikult pessa si‐ sestatud. Sisestage Toidusensor korralikult pessa. F240, F439 – ekraani puuteväljad ei tööta õi‐ gesti. Puhastage ekraani pinda. Vaadake, et puute‐ väljadel ei oleks mustust. F908 – ahjusüsteem ei loo ühendust juhtpa‐ neeliga. Lülitage ahi välja ja sisse. 191/596 VEAOTSING12.3 Hooldusandmed Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega. Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate ahju sisepinna esiraamilt. Ärge andmesilti ahju sisemusest eemaldage. Soovitame kirjutada andmed siia: Mudel (MOD.) ......................................... Tootenumber (PNC) ......................................... Seerianumber (S.N.) .........................................

Kambrite arv 1 Soojusallikas Elekter Helitugevus 71 l Ahju tüüp Integreeritud ahi Mass KOEBP39X 35.0 kg KOEBP39Z 34.5 kg 192/596 ENERGIATÕHUSUS* Euroopa Liidu puhul vastavalt EL-i määrustele 65/2014 ja 66/2014. Valgevene Vabariigi puhul vastavalt standardile STB 2478-2017, lisa G; STB 2477-2017, lisad A ja B. Ukraina puhul vastavalt dokumendile 568/32020. Energiatõhususe klass ei kehti Venemaa puhul. EN 60350-1 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 1. osa: Plii‐ did, ahjud, auruahjud ja grillid – Efektiivsuse mõõtmise meetodid.

13.2 Energia kokkuhoid

Seadmel on funktsioonid, mis aitavad säästa energiat igapäevasel toiduvalmistamisel. Veenduge, et ahjuuks on ahju töötamise ajal suletud. Ärge küpsetamise ajal ahjuust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal. Energia kokkuhoiu tagamiseks kasutage metallnõusid. Kui võimalik, ärge eelkuumutage ahju enne küpsetamist. Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega. Küpsetamine pöördõhuga Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime. Jääkkuumus Kui on valitud programm koos funktsiooniga Kestus või Lõppaeg ja kui küpsetusaeg ei ületa 30 minutit, lülituvad kuumutuselemendid mõne ahjufunktsiooni puhul automaatselt varem välja. Ventilaator ja valgusti jäävad sisselülitatuks. Ahju väljalülitamisel kuvatakse ekraanil jääkkuumuse näit. Seda soojust saab kasutada toidu soojashoidmiseks. Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3 –10 minutit enne küpsetusaja lõppu ahju temperatuuri. Ahju sees oleva jääkkuumuse abil küpsemine jätkub. Muude toitude soojendamiseks kasutage jääkkuumust. Toidu soojashoidmine Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur. Ekraanile ilmub jääkkuumuse indikaator või temperatuurinäit. Küpsetamine väljalülitatud valgustiga Lülitage küpsetamise ajaks valgusti välja. Pange see põlema ainult siis, kui vaja. Niiske küpsetus pöördõhuga Funktsioon, mis säästab küpsetamise ajal energiat. Selle funktsiooni kasutamisel lülitub lamp automaatselt 30 sekundi pärast välja. Lambi võib soovi korral sisse lülitada, kuid see vähendab eeldatavat energiakokkuhoidu.

Vajutage, et avadaMenüü. Menüü-üksus Kasutamine Juhendatud küpsetamine Kuvab automaatprogrammid. 193/596 MENÜÜ STRUKTUURMenüü-üksus Kasutamine Puhastamine Kuvab puhastusprogrammid. Lemmikud Kuvab lemmikseaded. Funktsioonid Ahju konfiguratsiooni seadmiseks. Seaded Seadistamine Ahju konfiguratsiooni seadmiseks. Hooldus Kuvab tarkvara versiooni ja konfigu‐ ratsiooni.

14.2 Alammenüü: Puhastamine

Alammenüü Kasutamine Pürolüüspuhastamine, kiire Kestus: 1 h. Pürolüüspuhastamine, tavaline Kestus: 1 h 30 min. Pürolüüspuhastamine, intensiivne Kestus: 3 h.

14.3 Alammenüü: Funktsioonid

Alammenüü Kasutamine Sisevalgustus Lülitab lambi sisse ja välja. Lapselukk Ennetab ahju juhuslikku sisselülitamist. Kui see valik on ak‐ tiivne, kuvatakse ekraanile tekst „Lapselukk“ siis, kui ahi lüli‐ tatakse sisse. Võimaldamaks ahju kasutamist, valige koodi tähed tähestikulises järjekorras. Kui lapselukk on sisse lüli‐ tatud ja ahi on välja lülitatud, siis on ahjuuks lukustatud. Sis‐ selülitatud lapseluku korral on saadaval juurdepääs taimeri‐ le, kaugjuhtimisele ja lambile. Kiirkuumutus Lühendab soojendusaega. See on saadaval ainult mõne ahjufunktsiooniga. Puhastamise meeldetuletus Lülitab meenutuse sisse ja välja. 194/596 MENÜÜ STRUKTUURAlammenüü Kasutamine Aja näitamine Lülitab kella sisse ja välja. Kellanäit Muudab kuvatud ajaindikaatori vormingut.

14.4 Alammenüü: Seadistamine

Alammenüü Kirjeldus Keel Seab ahju keele. Ekraani heledus Seab ekraani heleduse. Nuputoonid Lülitab puuteekraani toonid sisse ja välja. Tooni ei saa vai‐ gistada valikuga: . Helitugevus Reguleerib nuputoonide ja signaalide helitugevust. Kellaaeg Seab praeguse kellaaja ja kuupäeva.

14.5 Alammenüü: Hooldus

Alammenüü Kirjeldus Demorežiim Aktiveerimis-/deaktiveerimiskood: 2468 Tarkvaraversioon Info tarkvaraversiooni kohta. Taasta tehaseseaded Lähtestab tehaseseaded.

Enne esimest kasutamist tuleb seada: Keel Ekraani heledus Nuputoonid Helitugevus Kellaaeg 195/596 SEE ON LIHTNE!Jätke meelde juhtpaneelil ja näidikul olevad põhiikoonid:

JAS Menüü Lemmikud Taimer Toidusensor

Alustage ahju kasutamist Kiirkäivitus Lülitage ahi sis‐ se ja alustage küpsetamist, ka‐ sutades funkt‐ siooni vaiketem‐ peratuuri ja -ae‐ ga.

1. samm 2. samm 3. samm

Vajutage ja hoid‐ ke all: . – valige sobiv funktsioon. Vajutage:

Kiirväljalülitus Lülitage ahi välja ükskõik millal, iga näidikukuva või teate puhul. – vajutage ja hoidke, kuni ahi lülitub välja. Alustage küpsetamist

1. samm 2. samm 3. samm 4. samm 5. samm

- vajutage ahju sisselülitami‐ seks. - valige küpse‐ tusrežiim. -Seadke tempe‐ ratuur. - vajutage kinni‐ tamiseks. - vajutage küp‐ setamise alusta‐ miseks. Vaadake, kuidas kiirelt küpsetada Kasutage automaatprogramme, et valmistada toitu kiirelt, kasutades vaikesätteid: Juhendatud küpsetamine

1. samm 2. samm 3. samm 4. samm

Vajutage: . Vajutage: . Vajutage: Ju‐ hendatud küpse‐ tamine. Valige toit. 196/596 SEE ON LIHTNE!Kasutage kiirfunktsioone, et seada küpsetusaeg 10% lõpuabi Kasutage 10% lõpuabi, et lisada aega, kui küp‐ setusaega on järel 10%. Küpsetusaja pikendamiseks vajutage nuppu +1min.

16. KASUTAGE OTSETEED!

Siit leiate kõik kasulikud otseteed. Otseteede kohta leiate infot ka kasutusjuhendi vastavatest peatükkidest. Kuidas seadistada: Küpsetusrežiimid Kuidas seadistada: Juhendatud küpsetamine Kuidas seadistada: Küpsetusaeg Kuidas edasi lükata: küpsetamise algus- ja lõpuaeg Kuidas tühistada: taimeri seadistus Kuidas kasutada: Toidusensor 197/596
