INSTRUKCJA OBSŁUGI BGA 85 STIHL

p Instrukcja użytkowania

Thomas Elsner Επικεφαλής τμήματος Produktmanagement und ServicesOryginalna Instrukcja Użytkowania Wydrukowano na papierze bielonym bez stosowania chloru. Farby drukarskie zawierają oleje roślinne, papier ulega recyrkulacji. © ANDREAS STIHL AG & Co. KG, 2016 0458-286-9921-A. VA1.G16. 0000003487_012_PL BGA 85 polski

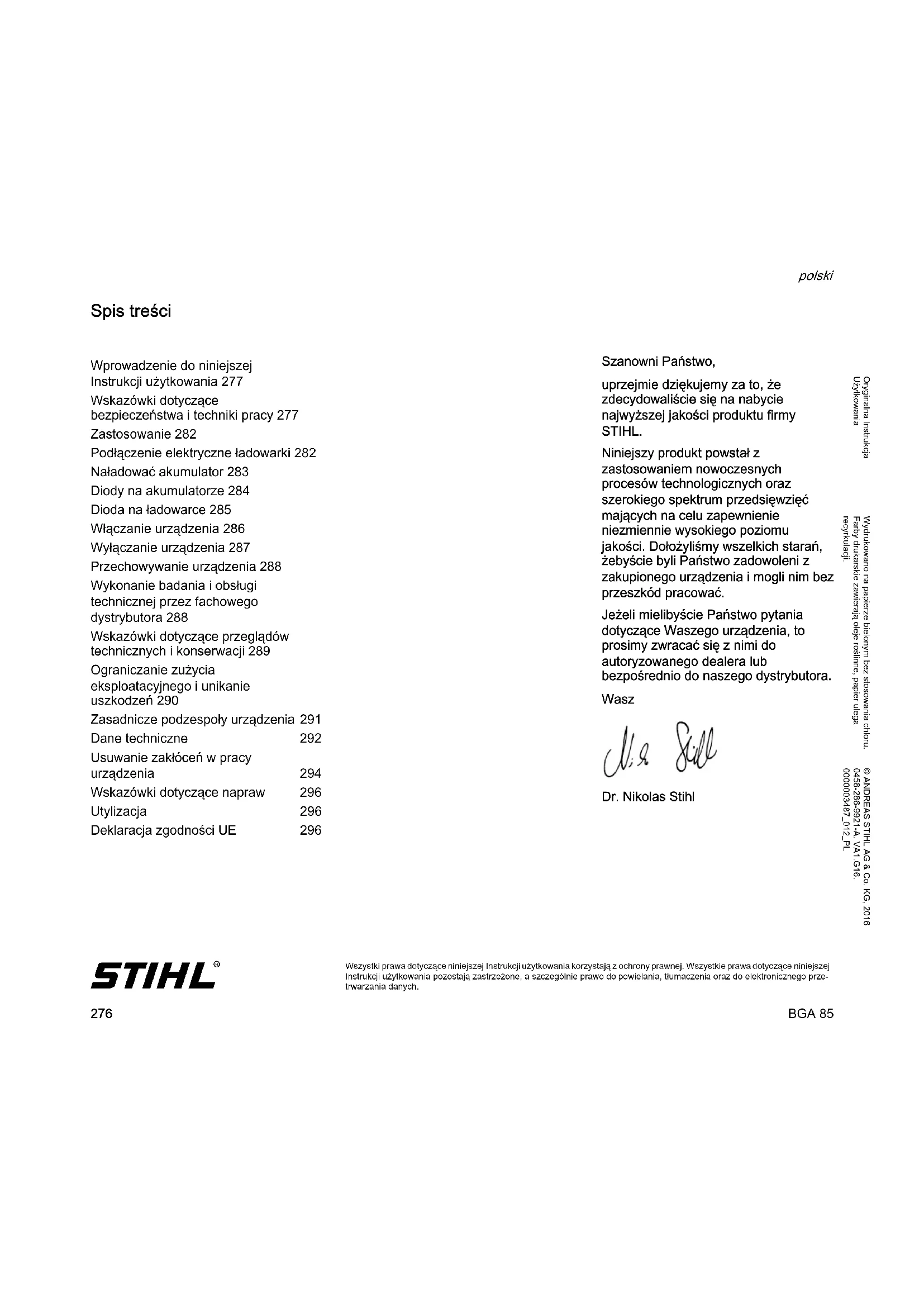

Wszystki prawa dotyczące niniejszej Instrukcji użytkowania korzystają z ochrony prawnej. Wszystkie prawa dotyczące niniejszej Instrukcji użytkowania pozostają zastrzeżone, a szczególnie prawo do powielania, tłumaczenia oraz do elektronicznego prze- trwarzania danych. Spis treści Szanowni Państwo, uprzejmie dziękujemy za to, że zdecydowaliście się na nabycie najwyższej jakości produktu firmy STIHL. Niniejszy produkt powstał z zastosowaniem nowoczesnych procesów technologicznych oraz szerokiego spektrum przedsięwzięć mających na celu zapewnienie niezmiennie wysokiego poziomu jakości. Dołożyliśmy wszelkich starań, żebyście byli Państwo zadowoleni z zakupionego urządzenia i mogli nim bez przeszkód pracować. Jeżeli mielibyście Państwo pytania dotyczące Waszego urządzenia, to prosimy zwracać się z nimi do autoryzowanego dealera lub bezpośrednio do naszego dystrybutora. Wasz Dr. Nikolas Stihl Wprowadzenie do niniejszej Instrukcji użytkowania 277 Wskazówki dotyczące bezpieczeństwa i techniki pracy 277 Zastosowanie 282 Podłączenie elektryczne ładowarki 282 Naładować akumulator 283 Diody na akumulatorze 284 Dioda na ładowarce 285 Włączanie urządzenia 286 Wyłączanie urządzenia 287 Przechowywanie urządzenia 288 Wykonanie badania i obsługi technicznej przez fachowego dystrybutora 288 Wskazówki dotyczące przeglądów technicznych i konserwacji 289 Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń 290 Zasadnicze podzespoły urządzenia 291 Dane techniczne 292 Usuwanie zakłóceń w pracy urządzenia 294 Wskazówki dotyczące napraw 296 Utylizacja 296 Deklaracja zgodności UE 296BGA 85 polski

Piktogramy Wszystkie piktogramy, które zostały zamieszczone na urządzeniu, zostały objaśnione w niniejszej Instrukcji użytkowania. Oznaczenie akapitów OSTRZEŻENIE Ostrzeżenie przed zagrożeniem wypadkiem lub odniesieniem obrażeń przez osoby oraz przed ciężkimi szkodami na rzeczach. WSKAZÓWKA Ostrzeżenie przed uszkodzeniem urządzenia lub jego poszczególnych podzespołów. Rozwój techniczny Firma STIHL prowadzi stałe prace nad dalszym rozwojem technicznym wszystkich maszyn i urządzeń; dlatego zastrzega się prawo do wprowadzania zmian zakresu dostawy w przedmiocie formy, techniki oraz wyposażenia. W związku z powyższym wyklucza się prawo do zgłaszania roszczeń na podstawie informacji oraz ilustracji zamieszczonych w niniejszej Instrukcji użytkowania. OSTRZEŻENIE – Dzieci i osoby niepełnoletnie nie mogą pracować z wykorzystaniem urządzenia. Należy obserwować i nadzorować dzieci w celu stwierdzenia, czy nie bawią się urządzeniem. – Urządzenie może być użytkowane tylko przez osoby, które zostały pouczone o sposobie jego obsługi lub które mogą poświadczyć, że potrafią bezpiecznie obsługiwać urządzenie. – Osoby, które w związku z ograniczeniami natury fizycznej, sensorycznej czy zdolności umysłowej nie są w stanie obsługiwać urządzenia, mogą pracować urządzeniem tylko pod nadzorem, lub wykonując zalecenia osoby odpowiedzialnej. – Powyższe urządzenie można udostępnić bądź wypożyczyć tylko tym osobom, które są zaznajomione z tym modelem i umieją się nim posługiwać – wraz z maszyną należy zawsze wręczyć użytkownikowi instrukcję użytkowania. – Roboty związane z czyszczeniem – Pozostawianie urządzenia – Transport – Przechowywanie – Czynności związane z naprawami ikonserwacją – W razie zagrożenia lub niebezpieczeństwa Ma to na celu uniknięcie niezamierzonego uruchomienia silnika. Należy stosować się do lokalnych przepisów dotyczących bezpieczeństwa opracowanych przez np. stowarzyszenia branżowe, zakłady ubezpieczeń społecznych, instytucje ochrony pracy czy inne. Wprowadzenie do niniejszej Instrukcji użytkowania Wskazówki dotyczące bezpieczeństwa i techniki pracy Podczas pracy z wykorzystaniem urzą- dzenia niezbędne jest stosowanie szczegól- nych środków bezpieczeństwa. Przed pierwszym uży- ciem urządzenia mechanicznego należy dokładnie przeczytać całą instrukcję użytkowa- nia i starannie przechowywać ją w celu późniejszego użycia. Zlekceważenie zasad bezpieczeństwa poda- nych w instrukcji użytkowania może spo- wodować utratę życia. Wyjąć akumulator z urządzenia:BGA 85 polski

Jeżeli urządzenie nie będzie użytkowane przez dłuższy czas, to należy odstawić je tak, aby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione. Użytkownik urządzenia ponosi odpowiedzialność za spowodowanie wypadku lub wywołanie zagrożenia w stosunku do innych osób oraz ich majątku. Osoby, które zamierzają po raz pierwszy podjąć pracę z użyciem urządzenia, powinny: poprosić sprzedawcę lub inną osobę umiejącą obsługiwać maszynę o zademonstrowanie bezpiecznego sposobu użytkowania urządzenia. Czas użytkowania urządzeń emitujących hałas może być ograniczony przepisami ogólnokrajowymi lub lokalnymi. Urządzenie można użytkować tylko wtedy, gdy wszystkie jego podzespoły pozostają w nieuszkodzonym stanie. Nie wolno stosować myjek wysokociśnieniowych do czyszczenia urządzenia. Ostry strumień wody może uszkodzić podzespoły urządzenia. Nie spryskiwać urządzenia wodą. Sprawność fizyczna operatora urządzenia Osoby pracujące z wykorzystaniem opisywanego urządzenia muszą być wypoczęte, zdrowe i w dobrej kondycji fizycznej. Kto ze względów zdrowotnych nie powinien wykonywać robót związanych z dużym wysiłkiem fizycznym, powinien zapytać swojego lekarza, czy może pracować powyższym urządzeniem mechanicznym. Nie wolno pracować urządzeniem mechanicznym po spożyciu alkoholu, medykamentów, które osłabiają zdolność reagowania lub narkotyków. Użytkowanie zgodne z przeznaczeniem Dmuchawa umożliwia usuwanie liści, trawy, papieru i podobnych materiałów, z np. ogrodów, stadionów sportowych, parkingów czy wjazdów na posesje. Nie wydmuchiwać materiałów zagrażających zdrowiu. Nie należy eksploatować urządzenia w zamkniętych pomieszczeniach. Stosowanie urządzenia do innych celów jest niedozwolone i może prowadzić do wystąpienia wypadków lub uszkodzenia maszyny. Nie dokonywać zmian produktu — to także może prowadzić do wypadków lub uszkodzeń urządzenia. Warunki eksploatacyjne. Urządzenie zostało przystosowane do pracy przy padającym deszczu i w wilgotnych warunkach. Mokre urządzenie po pracy wysuszyć. Nie należy pozostawiać urządzenia w czasie padającego deszczu. Odzież i wyposażenie Należy nosić przepisową odzież i wyposażenie. Należy stosować mocne obuwie ochronne, wyposażone w podeszwy o dobrej przyczepności. OSTRZEŻENIE Zaleca się stosowanie "osobistego" zabezpieczenia słuchu – np. ochronników słuchu. Firma STIHL oferuje szeroki program osobistego wyposażenia ochronnego. Odzież robocza musi spełniać swoją funkcję ochronną, jednakże nie może krępować ruchów. Odzież powinna być dopasowana do sylwetki – może to być kombine- zon, ale nie płaszcz. Nie należy stosować odzieży, która mogłaby być wciągnięta do otworu zasysania powietrza. Nie należy nosić podczas pracy także szali, krawa- tów ani biżuterii. Długie włosy należy związać i zabezpieczyć (np. chustką, czapką czy hełmem itp.). Aby zmniejszyć niebez- pieczeństwo odniesienia obrażeń oczu, należy zakładać ciasno przyle- gające okulary ochronne zgodne z normą EN 166. Zwracać uwagę na prawi- dłowe założenie okularów ochronnych.BGA 85 polski

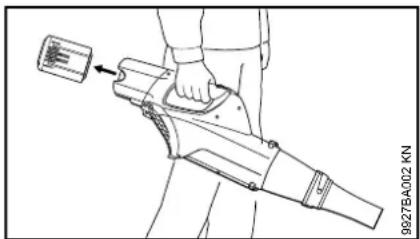

Transport Zawsze wyłączać urządzenie, przestawić dźwignię ryglowania na ƒ i wyjąć z niego akumulator – nawet podczas transportu na krótkie odległości. Ma to na celu uniknięcie niezamierzonego uruchomienia silnika. Urządzenie należy przenosić trzymając je za uchwyt manipulacyjny. Podczas transportu pojazdem samochodowym: należy zabezpieczyć urządzenie mechaniczne przed przewróceniem i uszkodzeniem. Wyposażenie Stosować tylko takie części lub wyposażenie dodatkowe, które zostały dopuszczone przez firmę STIHL do użytku z opisywanym urządzeniem lub też, które są technicznie równorzędne. W razie wątpliwości kontaktować się z autoryzowanym dealerem. Stosować wyłącznie kwalifikowane części i wyposażenie dodatkowe. W przeciwnym razie może wystąpić zagrożenie wypadkami lub uszkodzeniem urządzenia. Firma STIHL zaleca stosowanie oryginalnych części oraz wyposażenia dodatkowego STIHL. Właściwości tych części zostały w optymalny sposób dostosowane do opisywanego produktu oraz wymagań określonych przez użytkownika. Nie należy dokonywać zmian konstrukcyjnych w urządzeniu — w przeciwnym razie można spowodować zagrożenie bezpieczeństwa pracy. Firma STIHL wyklucza swoją odpowiedzialność za szkody na osobach lub rzeczach, które powstaną w wyniku stosowania niedozwolonych przystawek. Napęd Akumulator Przestrzegać i przechowywać w bezpiecznym miejscu ulotkę informacyjną lub instrukcję użytkowania akumulatora STIHL. Szczegółowe wskazówki bezpieczeństwa – patrz www.stihl.com/safety-data-sheets Ładowarka Przestrzegać i przechowywać w bezpiecznym miejscu ulotkę informacyjną ładowarki STIHL. Przed rozpoczęciem pracy Skontrolować stan techniczny urządzenia mechanicznego – należy przy tym stosować się do wskazówek zamieszczonych w odpowiednich rozdziałach instrukcji użytkowania. Należy: – Sprawdzić, czy na zestykach we wpuście akumulatora do urządzeniu nie ma obcych ciał – Prawidłowo osadzić akumulator — musi być słyszalny odgłos zaryglowania – Nie używać uszkodzonych lub zdeformowanych akumulatorów – Dźwignia przełącznika i blokada dźwigni przełącznika muszą lekko chodzić (dźwignię ryglowania na ‚) – przełączniki muszą cofnąć się po zwolnieniu do pozycji wyjściowej – Dysza musi zostać przepisowo zmontowana – W celu pewnego prowadzenia urządzenia mechanicznego, uchwyty muszą być czyste i suche, wolne od oleju i innych zanieczyszczeń – Nie należy podejmować żadnych zmian konstrukcyjnych przy elementach manipulacyjnych lub urządzeniach zabezpieczających. – Sprawdzić stan techniczny obudowy dmuchawy Zużycie obudowy dmuchawy (pęknięcia, wyłamania) może powodować zagrożenie odniesieniem obrażeń przez odrzucone przedmioty. Przy wystąpieniu uszkodzeń obudowy 9927BA002 KNBGA 85 polski

dmuchawy należy zlecić naprawę urządzenia autoryzowanemu dealerowi – STIHL zaleca skorzystanie z usług autoryzowanego dealera STIHL. Urządzenie można eksploatować tylko wtedy, gdy znajduje się ono w prawidłowym stanie technicznym – Zagrożenie wypadkiem! Podczas pracy W razie niebezpieczeństwa lub w nagłym wypadku, natychmiast wyłączyć urządzenie, dźwignię ryglowania przestawić na ƒ i wyjąć akumulator. Urządzenie jest obsługiwane wyłącznie przez jedną osobę – nie należy tolerować obecności dalszych osób na stanowisku pracy. Nie dopuszczać do urządzenia dzieci, zwierząt i osób postronnych. Zachować ten odstęp także od przedmiotów (pojazdów, okien) – Zagrożenie uszkodzenia przedmiotów! Nigdy nie należy kierować strumienia powietrza z dmuchawy w stronę innych osób! Urządzenie mechaniczne może podrzucać z ziemi i miotać z dużą prędkością różne przedmioty – Zagrożenie odniesienia obrażeń! Podczas pracy dmuchawy (na otwartym terenie lub w ogrodzie) należy zwracać uwagę na małe zwierzęta, aby nie stwarzać dla nich zagrożenia. Nigdy nie pozostawiać pracującego urządzenia bez nadzoru. Pracować, poruszając się wolnym krokiem do przodu – stale obserwować wylot powietrza z rury wydmuchowej – nie pracować, poruszając się do tyłu lub biegając – Zagrożenie upadkiem! Unikać nietypowych pozycji ciała i zawsze utrzymywać równowagę. Zawsze wybierać stabilne i bezpieczne stanowisko. Ostrożnie przy robotach prowadzonych na zboczach oraz nierównym terenie – Niebezpieczeństwo poślizgnięcia! Zwracać uwagę na przeszkody: śmieci, pieńki drzew, korzenie, wykroty – Zagrożenie upadkiem! Nie pracować, stojąc na drabinie lub niestabilnym podłożu. Pracować w spokojny i przemyślany sposób — tylko w warunkach dobrej widoczności. Nie stwarzać zagrożenia dla innych osób. W odpowiednim czasie robić przerwy w pracy, aby zapobiec zmęczeniu i utracie sił – Zagrożenie wypadkiem! Podczas stosowania dmuchawy oraz zasysania rozdrabniającego większych ilości materiałów zawierających kurz może dojść do kumulacji ładunków elektrostatycznych, które w niekorzystnych warunkach panujących w otoczeniu (np. w warunkach intensywnego przesuszenia) mogą ulec eksplozyjnemu rozładowaniu. Przy powstawaniu pyłu należy stale nosić maskę ochronną. Nie wkładać żadnych przedmiotów przez kratkę ochronną lub dyszę do wnętrza obudowy dmuchawy. Powyższe przedmioty mogą zostać z bardzo dużą szybkością wyrzucone przez dmuchawę – Zagrożenie odniesienia obrażeń! Przy wyraźnych zmianach charakterystyki pracy (np. zwiększona intensywność drgań) należy natychmiast przerwać roboty, ustalić i usunąć przyczynę zmian. Jeżeli urządzenie zostało poddane ponadnormatywnym obciążeniom mechanicznym (np. wskutek stosowania nadmiernej siły, uderzenia lub upadku), to przed ponownym uruchomieniem należy dokładnie sprawdzić stan bezpieczeństwa eksploatacyjnego maszyny – patrz także rozdział "Przed uruchomieniem". Szczególną uwagę należy zwrócić na poprawne działanie urządzeń zabezpieczających. Nie należy w żadnym razie pracować urządzeniami, którego stan bezpieczeństwa eksploatacyjnego nie pozostaje bez zastrzeżeń. W razie wątpliwości zwrócić się do autoryzowanego dealera. Przed opuszczeniem urządzenia: urządzenie wyłączyć, dźwignię ryglowania ustawić na ƒ i wyjąć akumulator. W promieniu 5 m nie mogą się znaj- dować inne osoby — niebezpieczeń- stwo odniesienia obrażeń wskutek uderzenia przez odrzucone przed- mioty Zagrożenie odniesienia obrażeń!BGA 85 polski

Po zakończeniu pracy Oczyścić urządzenie mechaniczne z kurzu, innych zanieczyszczeń. Do czyszczenia urządzenia nie należy stosować rozpuszczalników do tłuszczów. Drgania Cechą charakterystyczną powyższego urządzenia jest minimalne obciążenie rąk drganiami. Jeżeli w indywidualnych przypadkach wystąpi podejrzenie niedokrwienia rąk (np. cierpnięcie palców) zaleca się użytkownikom wykonanie badania lekarskiego. Obsługa techniczna i naprawy Przed rozpoczęciem jakichkolwiek czynności obsługowo-naprawczych ustawić dźwignię nastawczą w pozycji ƒ i wyjąć akumulator z urządzenia. Ma to na celu uniknięcie niezamierzonego uruchomienia silnika. Należy regularnie wykonywać czynności obsługi technicznej. Wykonywać należy tylko te czynności obsługi okresowej i naprawy, które zostały opisane w instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi. Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom firmy STIHL. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia informacje techniczne. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzenia urządzenia. W razie wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora. Firma STIHL zaleca stosowanie wyłącznie oryginalnych części zamiennych. Ich właściwości zostały w optymalny sposób dostosowane do produktu oraz do wymagań stawianych przez użytkownika. Nie należy dokonywać jakichkolwiek zmian konstrukcyjnych w urządzeniu – zmiany takie mogą powodować występowanie zagrożeń – niebezpieczeństwo zaistnienia wypadku! Regularnie sprawdzać stan techniczny zestyków przewodu zasilania sieciowego oraz wtyku sieciowego ładowarki, czy nie wykazują one objawów starzenia się izolacji (łamliwość). Podzespoły elektryczne jak np. przewód zasilania napięciem mogą być naprawiane lub wymieniane wyłącznie przez elektrotechników. Podzespoły wykonane z tworzyw sztucznych należy czyścić stosując do tego ścierkę. Stosowanie ostrych środków czyszczących może doprowadzić do uszkodzenia tworzywa. Jeżeli zachodzi potrzeba, to przy pomocy miękkiej szczotki ostrożnie oczyścić kratkę ochronną. Prowadniki akumulatora należy utrzymywać w stanie wolnym od zanieczyszczeń – jeżeli zachodzi potrzeba, oczyścić. Przechowywać bezpiecznie urządzenie w suchym pomieszczeniu, ustawić dźwignię nastawczą w pozycji ƒ i wyjąć akumulator z urządzenia.BGA 85 polski

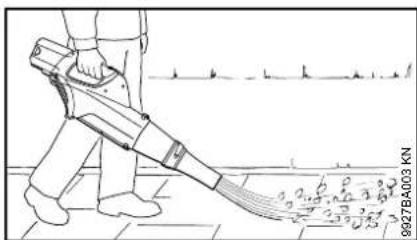

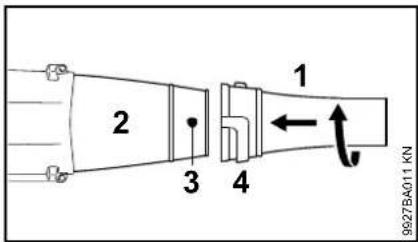

Dmuchawa jest urządzeniem przewidzianym do obsługi jedną ręką. Urządzenie może być przenoszone przez osobę obsługującą trzymane prawą lub lewą ręką za rękojeść manipulacyjną. Urządzenie mechaniczne należy zawsze mocno trzymać w rękach. Podczas stosowania dmuchawy na otwartym terenie lub w ogrodzie należy zwrócić uwagę na to, żeby nie powodować zagrożenia dla małych zwierząt. Dysze OSTRZEŻENIE Urządzenie można eksploatować wyłącznie z kompletnie zamontowaną rurą dmuchawy – niebezpieczeństwo odniesienia obrażeń! Dysza okrągła jest szczególnie przydatna do pracy na nierównym terenie (np. łąki i trawniki). Dysza płaska (można ją uzyskać jako wyposażenie specjalne) wytwarza strumień powietrza, który można wykorzystać w precyzyjny i kontrolowany sposób szczególnie do oczyszczania płaskich powierzchni, które są pokryte trocinami, liśćmi, skoszoną trawą itp. Zamontowanie dyszy N Nasunąć dyszę (1) na rurę dmuchawy (2) – czop (3) musi się przy tym wsunąć do wpustu (4) N W celu zaryglowania obrócić dyszę (1) aż do oporu w kierunku wskazanym przez strzałkę demontaż następuje w kolejności odwrotnej do montażu Wartości napięcia sieciowego oraz napięcia roboczego muszą być jednakowe. N włożyć wtyczkę przewodu zasilania (1) gniazda sieciowego (2) Po podłączeniu ładowarki do źródła zasilania prądem ma miejsce autotest. Podczas tego procesu lampka kontrolna (1) ładowarki świeci przerywanym światłem, (około 1 sekundy zielono, 1 sekundy czerwono i ponownie gaśnie). Zastosowanie 9927BA003 KN

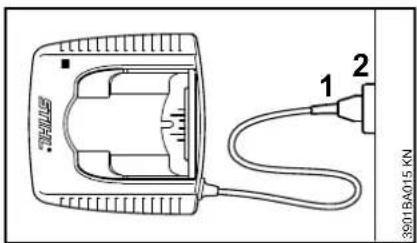

Podłączenie elektryczne ładowarki 3901BA015 KN

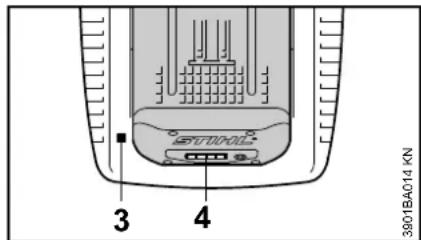

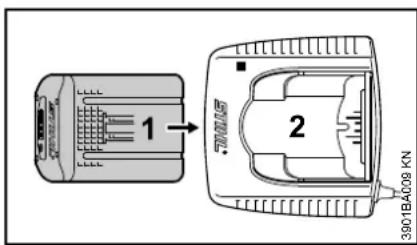

Przy dostawie akumulator nie jest do końca naładowany. Zaleca się pełne naładowanie akumulatora przed jego pierwszym użyciem. N Podłączyć ładowarkę do źródła zasilania prądem – wartości napięcia sieciowego oraz napięcia roboczego muszą być zgodne – patrz rozdział "Podłączenie ładowarki do zasilania napięciem" Ładowarkę należy eksploatować w zamkniętych i suchych pomieszczeniach, w temperaturze otoczenia od +5 °C do +40 °C (od 41° F do 104° F). Ładować tylko suche akumulatory. Mokry akumulator przed rozpoczęciem ładowania wysuszyć. N Włożyć akumulator (1) do ładowarki (2) aż do pierwszego wyczuwalnego oporu – następnie wcisnąć aż do ostatecznego oparcia Po umieszczeniu adaptera w ładowarce zapali się lampka kontrolna (3) na ładowarce – patrz rozdział "Lioda na ładowarce". Proces ładowania rozpoczyna się z chwilą zapalenia się na zielono diod (4) na akumulatorze – patrz rozdział "Diody w akumulatorze". Czas ładowania zależy od szeregu czynników, jak np. od stanu akumulatora, temperatury otoczenia itp. i może w związku z tym odbiegać od podanych czasów ładowania. Podczas pracy akumulator rozgrzewa się w urządzeniu. Jeżeli w ładowarce ma zostać umieszczony rozgrzany akumulator, to może być niezbędne jego ochłodzenie. Proces ładowania rozpocznie się dopiero wtedy, gdy akumulator ostygnie. Wskutek ochłodzenia może nastąpić wydłużenie czasu ładowania. Podczas procesu ładowania ma miejsce wzrost temperatury akumulatora i ładowarki. Ładowarki AL 300, AL 500 Ładowarki AL 300 i AL 500 zostały wyposażone w system chłodzenia akumulatora. Ładowarka AL 100 Ładowarka AL 100, nie posiadająca dmuchawy oczekuje z rozpoczęciem ładowania na samoczynne ochłodzenie akumulatora. Schłodzenie akumulatora następuje wskutek oddania ciepła do otoczenia. Zakończenie ładowania Jeżeli akumulator został całkowicie naładowany, następuje automatyczne wyłączenie ładowarki: – gasną diody na akumulatorze – gaśnie dioda na ładowarce – wyłącza się także dmuchawa ładowarki (jeżeli została w niej zastosowana) Naładowany akumulator należy po zakończeniu ładowania wyjąć z ładowarki. Naładować akumulator

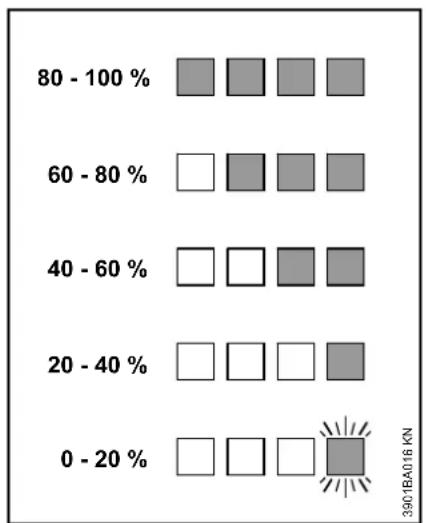

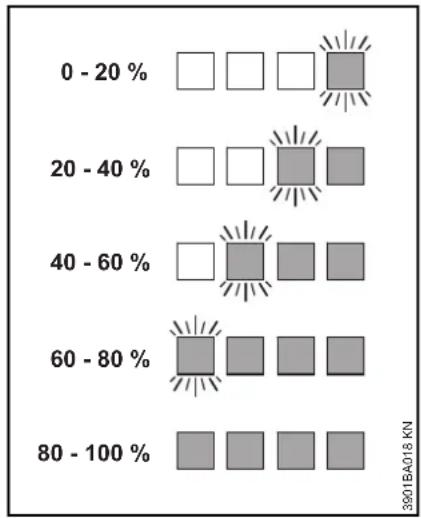

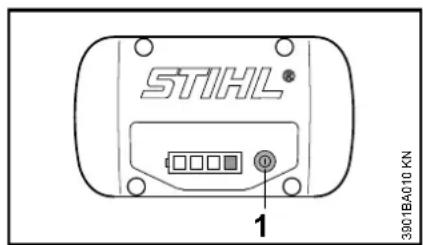

Cztery diody sygnalizują poziom naładowania akumulatora, a także problemy występujące w nim lub w urządzeniu. N W celu aktywacji wskaźnika wcisnąć przycisk (1) – wskaźnik wyłączy się automatycznie po upływie 5 sekund Diody mogą świecić lub pulsować zielonym lub czerwonym światłem. Podczas ładowania Diody świecąc lub pulsując informują o przebiegu ładowania. Podczas ładowania, pojemność, która będzie aktualnie ładowana, zostanie wskazana przez diodę świecącą pulsującym zielonym światłem. Po zakończeniu ładowania diody akumulatora automatycznie się wyłączają. Jeżeli diody akumulatora pulsują albo świecą kolorem czerwonym – patrz rozdział "Jeżeli czerwone diody świecą lub pulsują". Podczas pracy Świecąc lub pulsując zielonym światłem diody informują o stanie naładowania akumulatora. Jeżeli diody akumulatora pulsują albo świecą kolorem czerwonym – patrz rozdział "Jeżeli czerwone diody świecą lub pulsują". Diody na akumulatorze Dioda świeci ciągłym zielonym światłem. Dioda miga na zielono. Dioda świeci ciągłym czerwo- nym światłem. Dioda miga na czerwono.

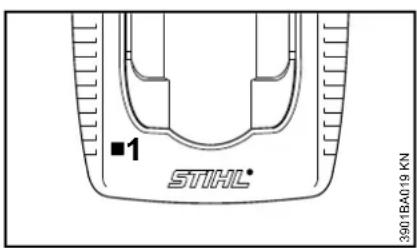

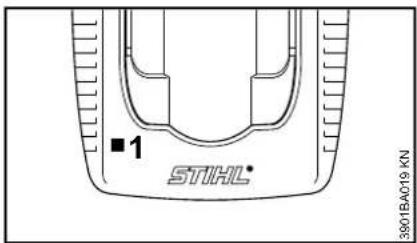

Jeżeli czerwone diody pulsują albo świecą światłem ciągłym Dioda (1) ładowarki może świecić zielonym światłem lub pulsującym czerwonym. Ciągłe światło zielone ... ... może posiadać następujące znaczenie: Akumulator – znajduje się w fazie ładowania – posiada zbyt wysoką temperaturę i musi zostać ochłodzony Patrz również "Diody w akumulatorze". Zielona dioda na ładowarce zgaśnie, kiedy akumulator zostanie całkowicie naładowany. A 1 dioda świeci ciągłym czer- wonym światłem: Akumulator za gorący

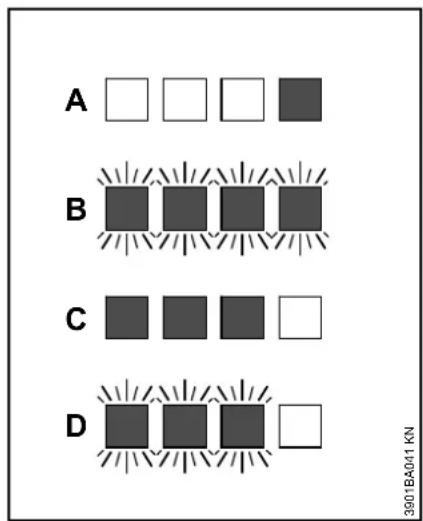

Podczas ładowania: po ochłodzeniu/ogrzaniu akumulatora nastąpi automatyczne uruchomienie procesu ładowania. B 4 diody migają na czerwono: Usterka w pracy akumulatora

C 3 diody świecą ciągłym czer- wonym światłem: Urządzenie jest nadmiernie roz- grzane – należy je schłodzić D 3 diody migają na czerwono: Usterka w pracy urządzenia

Podczas pracy: nastąpiło wyłączenie urządzenia – pozwolić akumulatorowi przez pewien czas ostygnąć – w tym celu można ewentualnie wyjąć akumulator z urządzenia.

Usterka elektromagnetyczna lub awaria. Wyjąć akumulator z urządzenia, a następnie ponownie go włożyć. Włączyć urządzenie – jeżeli diody w dalszym ciągu pulsują, to oznacza to, że akumulator jest niesprawny technicznie i należy go wymienić.

Usterka elektromagnetyczna lub awaria. Wyjąć akumulator z urządzenia. Tępym przedmiotem oczyścić z brudu styki w komorze na akumulator. Włożyć akumulator ponownie. Włączyć urządzenie – jeżeli diody w dalszym ciągu pulsują to oznacza to, że akumulator jest niesprawny technicznie i należy zlecić jego zbadanie autoryzowanemu dealerowi – STIHL zaleca wybór autoryzowanego dealera STIHL. Dioda na ładowarce

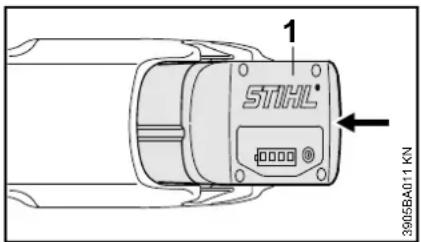

Pulsujące światło czerwone ... ... może posiadać następujące znaczenie: – pomiędzy akumulatorem a ładowarką nie ma połączenia – wyjąć akumulator i włożyć go ponownie do ładowarki – niesprawny akumulator – patrz także rozdział "Diody w akumulatorze" – niesprawna ładowarka – zlecić sprawdzenie autoryzowanemu dealerowi. STIHL radzi zwrócić się do autoryzowanego dealera STIHL. Przy dostawie akumulator nie jest do końca naładowany. Zaleca się pełne naładowanie akumulatora przed jego pierwszym użyciem. N Przed zamontowaniem akumulatora, jeżeli zachodzi potrzeba, należy zdemontować pokrywę szybu akumulatora – w tym celu ścisnąć jednocześnie w kierunku do siebie przyciski dźwigni ryglujących – pokrywa zostaje odryglowana i można wyjąć akumulator Montowanie akumulatora N Akumulator (1) umieścić w komorze znajdującej się w urządzeniu – akumulator wsunie się do komory – należy go teraz lekko naciskać aż do słyszalnego odgłosu zaryglowania – krawędzie akumulatora muszą przystawać z górną krawędzią obudowy. Włączanie urządzenia N Wybrać bezpieczne i stabilne stanowisko pracy N Stać w wyprostowanej pozycji – trzymać urządzenie w stanie odprężonym N W celu odblokowania urządzenia, ustawić dźwignię ryglowania (2) w pozycji ‚ N Jednocześnie wcisnąć i przytrzymać w pozycji wciśniętej przycisk blokady przełącznika (3) oraz dźwignię głównego przełącznika (4) Tylko wtedy, gdy dźwignia ryglowania (2) znajduje się naprzeciw ‚ oraz gdy przycisk blokady głównego przełącznika (3) oraz dźwignia głównego przełącznika (4) pozostają jednocześnie wciśnięte, silnik podejmie pracę. Włączanie urządzenia

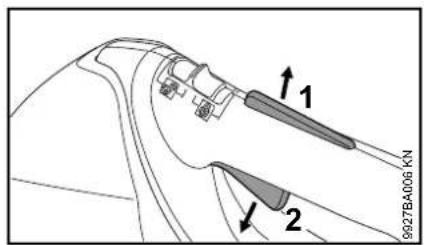

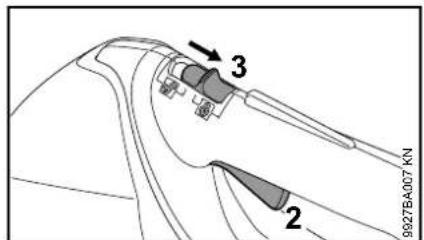

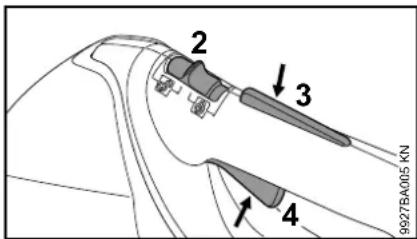

Dźwignia przełącznika Prędkość obrotowa silnika może być regulowana przy pomocy dźwigni przełącznika. Przy wzrastającym nacisku na dźwignię przełącznika zwiększa się prędkość obrotowa silnika. N zwolnić kabłąk przełącznika (1) orazdźwignię przełącznika (2) N ustawić dźwignię ryglowania (3) w pozycji ƒ – dźwignia głównego przełącznika (2) nie może zostać naciśnięta – urządzenie zostało zabezpieczone przed uruchomieniem W czasie przerw i po zakończeniu pracy należy wyjąć akumulator z urządzenia. wyjąć akumulator N ścisnąć do siebie jednocześnie obydwie nakładki ryglujące (4) – akumulator (5) został odryglowany N wyjąć akumulator (5) z obudowy Jeżeli urządzenie nie będzie przez dłuższy czas użytkowane, to należy je tak odstawić, żeby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione. 9927BA012 KN Wyłączanie urządzenia

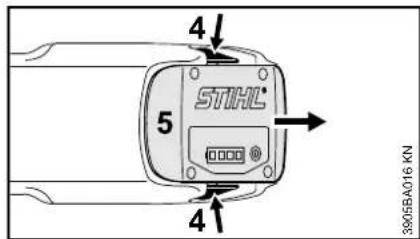

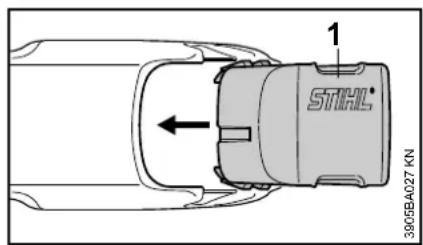

N Ustawić dźwignię blokady w pozycji ƒ N Wyjąć akumulator N Dokładnie oczyścić urządzenie N Przechowywać urządzenie w suchym i bezpiecznym miejscu. Chronić przed użyciem przez osoby nieupoważnione (np. przez dzieci). Pokrywa komory na akumulator W niektórych krajach urządzenie zostało wyposażone w pokrywę szybu akumulatora. Pokrywa ta chroni szyb akumulatora przed zanieczyszczeniem. N Po zakończeniu pracy należy wsunąć pokrywę (1) do komory, aż do wyraźnego odgłosu zaryglowania Przechowywanie akumulatora N Wyjąć akumulator z urządzenia bądź z ładowarki N Przechowywać w zamkniętych i suchych pomieszczeniach, w bezpiecznym miejscu. Chronić przed użyciem przez osoby nieupoważnione (np. przez dzieci) oraz przed zanieczyszczeniem. N Nie należy przechowywać akumulatora zapasowego w stanie nieużywanym – akumulatory należy używać na przemian W celu uzyskania optymalnej trwałości akumulator przechowywać przy stanie naładowania około 30 %. Przechowywanie ładowarki N Wyjąć akumulator N Wyjąć wtyczkę z gniazda sieciowego N Przechowywać ładowarkę w zamkniętych i suchych pomieszczeniach, w bezpiecznym miejscu. Chronić przed użyciem przez osoby nieupoważnione (np. przez dzieci) oraz przed zanieczyszczeniem. N Przed rozpoczęciem i po zakończeniu robót należy sprawdzić, czy kratka ochronna nie wykazuje uszkodzeń – w razie stwierdzenia uszkodzeń zlecić ich zbadanie fachowemu dystrybutorowi

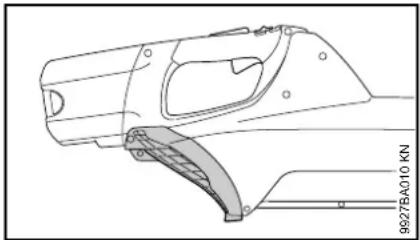

wymienić N Jeżeli wystą pi zanieczyszczenie kratki ochronnej, to należy ją ostrożnie oczyścić stosując do tego miękką szczotkę. Przechowywanie urządzenia 3905BA027 KN

Wykonanie badania i obsługi technicznej przez fachowego dystrybutora

STIHL zaleca zwrócenie się do fachowego dystrybutora firmy STIHL 9927BA010 KNBGA 85 polski

Wskazówki dotyczące przeglądów technicznych i konserwacji Powyższe informacje odnoszą się do pracy urządzenia w normalnych warunkach eksploatacyjnych. W warunkach utrudnionej eksploatacji (np. intensywny kurz itp.) oraz wydłużonego dziennego czasu pracy podane powyżej interwały należy odpo- wiednio skrócić. Przed rozpoczęciem jakichkolwiek robót przy urządzeniu należy ustawić dźwignię ryglowania w pozycji ƒ i wyjąć z niego akumulator. przed rozpoczęciem pracy po zakończeniu pracy lub codziennie co tydzień co miesiąc co roku przy wystąpieniu zakłóceń przy wystąpieniu uszkodzeń jeżeli zachodzi potrzeba kompletne urządzenie kontrola wzrokowa (stan ogólny) X oczyścić X Elementy manipulacyjne (dźwignia ryglu- jąca, blokada dźwigni przełącznika, dźwignia przełącznika) Badanie sprawności funkcjonalnej X oczyścić XX Kratka ochronna kontrola wzrokowa (stan ogólny) XX oczyścić X wymienić przez fachowego dystrybutora

Dostępne śruby i nakrętki dokręcić X Akumulator badanie wzrokowe XXX Wpust akumulatora oczyścić XX badanie sprawności funkcjonalnej X Naklejki ostrzegające o zagrożeniach wymienić X

STIHL radzi zwrócić się do fachowego dystrybutora firmy STIHL.BGA 85 polski

Stosowanie się do wskazówek niniejszej instrukcji użytkowania pozwoli uniknąć ponadnormatywnego zużycia eksploatacyjnego urządzenia oraz jego uszkodzeń. Użytkowanie, obsługa techniczna oraz przechowywanie musi się odbywać z taką starannością, jak to opisano w niniejszej instrukcji obsługi. Za wszystkie szkody jakie wystąpią wskutek nieprzestrzegania wskazówek dotyczących bezpieczeństwa, obsługi technicznej i konserwacji odpowiada użytkownik urządzenia. Obowiązuje to szczególnie wtedy, gdy: – dokonano zmian konstrukcyjnych produktu bez zezwolenia firmy STIHL – zastosowano narzędzia lub elementy wyposażenia, które do niniejszego urządzenia nie zostały dozwolone, nie nadawały się lub nie przedstawiały odpowiedniej jakości – użytkowano urządzenie w sposób sprzeczny z jego przeznaczeniem – urządzeniem posługiwano się podczas imprez sportowych czy podczas zawodów – wystąpiły szkody będące konsekwencją użytkowania urządzenia z podzespołami niesprawnymi technicznie Czynności obsługi technicznej Należy regularnie wykonywać wszystkie czynności, które zostały opisane w rozdziale "Wskazówki dotyczące obsługi technicznej i konserwacji". Jeżeli czynności obsługi technicznej nie mogą zostać wykonane przez użytkownika, to należy zlecić ich wykonanie wyspecjalizowanemu dystrybutorowi. Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia informacje techniczne. Jeżeli wykonanie czynności obsługi technicznej zostanie zaniedbane lub zostaną one wykonane niefachowo, to mogą powstać szkody, za które odpowiedzialność będzie ponosić sam użytkownik. Należą do nich między innymi: – uszkodzenia silnika elektrycznego wynikłe z niewykonania obsługi technicznej we właściwym czasie lub niewłaściwym zakresie (np. niewystarczające oczyszczenie prowadników cyrkulacji powietrza chłodzącego) – uszkodzenia ładowarki powstałe wskutek niewłaściwego podłączenia do sieci zasilania energią elektryczną (niewłaściwe napięcie) – korozja urządzenia oraz inne szkody będące jej następstwem powstałe w wyniku nieprawidłowego przechowywania lub użytkowania – uszkodzenia urządzenia powstałe wskutek stosowania części zamiennych o niskiej jakości Podzespoły ulegające zużyciu eksploatacyjnemu Niektóre podzespoły urządzenia mechanicznego – także przy prawidłowym użytkowaniu – ulegają naturalnemu zużyciu eksploatacyjnemu i muszą, w zależności od rodzaju oraz okresu użytkowania, zostać w odpowiednim czasie wymienione. Należą do nich między innymi: – Dysza – Akumulator Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeńBGA 85 polski

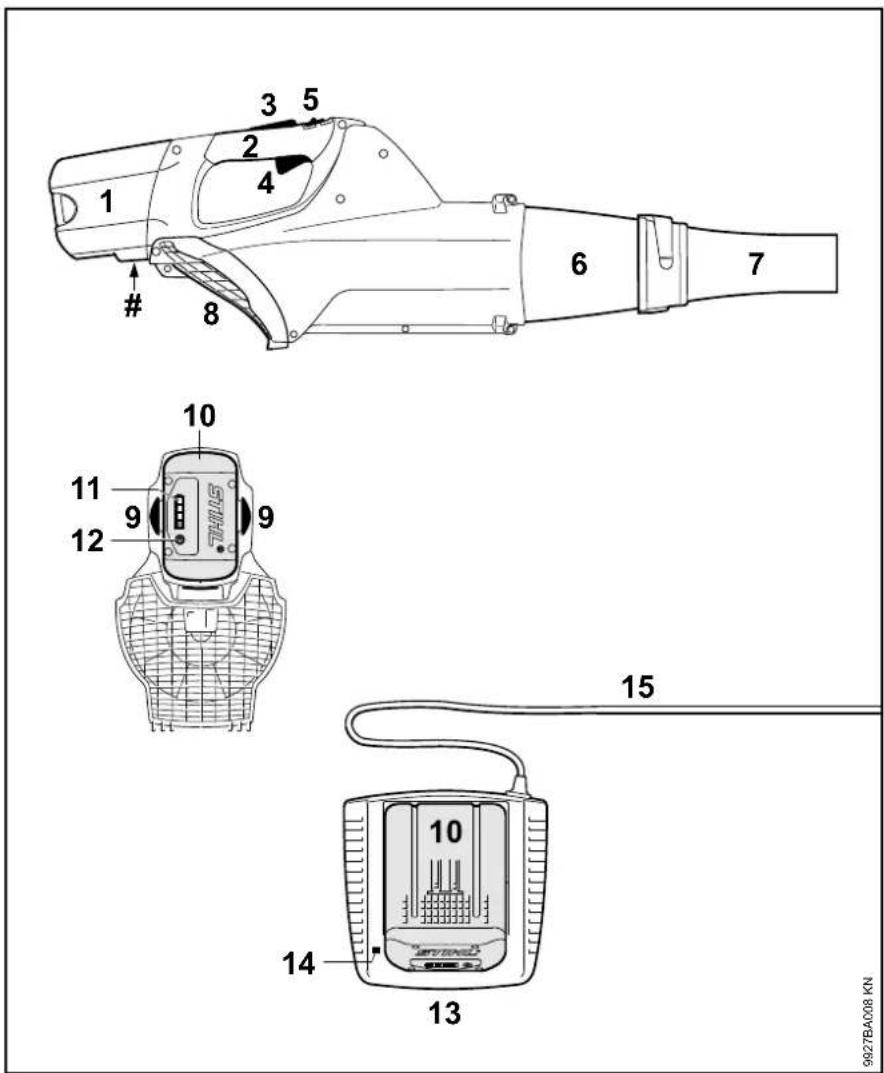

1 Wpust akumulatora 2 Rękojeść manipulacyjna 3 Blokada dźwigni głównego przełącznika 4 Dźwignia głównego przełącznika 5 Dźwignia ryglowania 6 Rura dmuchawy 7 Dysza 8 Kratka ochronna 9 Przycisk blokady do zaryglowania akumulatora 10 Akumulator 11 Lampki kontrolne (LED) akumulatora 12 Przycisk do aktywowania lampek kontrolnych (LED) na akumulatorze 13 Ładowarka 14 Diody kontrolne (LED) na ładowarce 15 Przewód zasilania sieciowego z wtyczką # Numer fabryczny maszyny Zasadnicze podzespoły urządzenia

Akumulator Urządzenie może być użytkowane wyłącznie z oryginalnymi akumulatorami STIHL AP oraz STIHL AR. Czas pracy urządzenia zależy od pojemności akumulatora. Maksymalny przepływ powietrza Prędkość przepływu powietrza Wymiary Ciężar Wartości hałasu i drgań Przy ustalaniu wartości hałasu i drgań przyjęto fazę pracy urządzenia z najwyższą nominalną prędkością obrotową. Dalsze informacje dot. spełnienia wymagań Wytycznych dla pracodawców Wibracje 2002/44/EG patrz www.stihl.com/vib/ Poziom ciśnienia akustycznego L

zgodnie z EN 50636-2-100 Poziom mocy akustycznej L

zgodnie z EN 50636-2-100 wartość wibracji a

zgodnie z EN 50636-2-100 Wartość K- dla poziomu ciśnienia akustycznego oraz akustycznego poziomu mocy wynosi zgodnie z RL 2006/42/EG = 2,5 dB(A). Natomiast dla przyspieszenia drgań wartość K- ta wynosi zgodnie z RL 2006/42/EG =2,0m/s

Pomiaru podanych wartości drgań dokonano z zastosowaniem znormalizowanego postępowania kontrolnego i mogą one służyć jako materiał porównawczy dla urządzeń elektrycznych. Rzeczywiste wartości drgań mogą różnić się od wartości podanych w zależności od rodzaju zastosowania urządzenia. Podane wartości drgań mogą służyć do wstępnej oceny obciążenia drganiami. Rzeczywiste obciążenie drganiami musi zostać ustalone w drodze oceny. Należy przy tym uwzględnić okresy czasu, w których urządzenie elektryczne pozostawało wyłączone, a także takie, w których urządzenie było włączone jednakże poruszało się bez obciążenia. Transport Akumulatory STIHL spełniają wymagania określone w podręczniku UN- ST/SG/AC.10/11/Rev.5 Część III, Podpunkt 38.3. Użytkownik może bez żadnych zastrzeżeń transportować akumulatory STIHL drogą lądową do miejsca eksploatacji urządzenia. Zastosowane akumulatory litowo- jonowe podlegają przepisom prawa o materiałach niebezpiecznych. W wypadku transportu przez stronę trzecią (np. transport powietrzny lub spedycja) przestrzegać szczegółowych wymagań podanych na opakowaniu i oznakowaniach. Przy przygotowywaniu przesyłki musi być obecny specjalista od materiałów niebezpiecznych. Przestrzegać ewentualnie pozostałych krajowych przepisów. Akumulator zapakować w taki sposób, by nie było możliwe jego poruszanie się w opakowaniu. Szczegółowe wskazówki bezpieczeństwa, patrz www.stihl.com/safety-data-sheets Dane techniczne Typ: litowo-jonowy Wykonanie: AP, AR z dyszą okrągłą 650 m

z dyszą płaską 715 m

z dyszą okrągłą 46 m/s z dyszą płaską 45 m/s Długość 987 mm Wysokość 285 mm Głębokość 167 mm bez akumulatora 3,2 kg 83 dB(A) 98 dB(A) Uchwyt lewy Uchwyt prawy 2,5 m/s

REACH Skrót REACH oznacza Zarządzenie UE w przedmiocie rejestracji, oceny i zezwoleń eksploatacyjnych dla chemikaliów. Informacje dotyczące spełnienia wymagań Zarządzenia REACH (UE) Nr. 1907/2006 patrz www.stihl.com/reachBGA 85 polski

Usuwanie zakłóceń w pracy urządzenia Przed rozpoczęciem jakichkolwiek robót przy urządzeniu należy wyjąć z niego akumulator. Zakłócenie Przyczyna Porady Po włączeniu urządzenie nie podejmuje pracy Brak połączenia elektrycznego między ładowarką i akumulatorem Wyjąć akumulator, sprawdzić styki i ponownie zamontować Akumulator zbyt słabo naładowany (1 dioda akumulatora miga na zielono) Naładować akumulator Akumulator jest nadmiernie rozgrzany / nadmiernie zimny (1 dioda akumulatora świeci czerwonym światłem) Ochłodzić akumulator / Przy temperatu- rze około 15 °C – 20 °C należy delikatnie ogrzać akumulator Zakłócenie w pracy akumulatora (4 diody na akumulatorze migają na czerwono) Wyjąć akumulator z urządzenia, a następnie ponownie go włożyć. Włączyć urządzenie – jeżeli diody w dalszym ciągu świecą pulsującym światłem, aku- mulator jest uszkodzony i musi zostać wymieniony Za wysoka temperatura urządzenia (3 diody akumulatora świecą czerwo- nym światłem) Urządzenie jest nadmiernie rozgrzane – należy je schłodzić Usterka elektromagnetyczna lub błąd w urządzeniu (3 diody na akumulatorze migają na czerwono) Wyjąć akumulator z urządzenia, a następnie ponownie go włożyć. Włączyć urządzenie – jeżeli lampki kontrolne świecą w dalszym ciągu pulsującym światłem, to urządzenie jest niesprawne technicznie i musi zostać poddane zba- daniu przez autoryzowanego dealera

Wilgoć w urządzeniu oraz/lub w akumulatorze Osuszyć urządzenie/akumulator Urządzenie wyłącza się podczas pracy Akumulator lub układ elektroniczny urzą- dzenia są nadmiernie rozgrzane Wyjąć adapter z urządzenia, ochłodzić akumulator i urządzenie Usterka elektryczna lub elektromagnetyczna Wyjąć i włożyć akumulator Czas pracy urządzenia jest za krótki Akumulator nie jest całkowicie naładowany Naładować akumulator Okres trwałości akumulatora dobiegł końca lub został przekroczony Zbadać

akumulator i ewentualnie wymienićBGA 85 polski

Akumulator zacina się podczas wkładania go do urządzenia/ładowarki Zanieczyszczone prowadnice / styki Ostrożnie oczyścić prowadnice / zestyki Ładowanie akumulatora nie następuje pomimo świecenia na zielono diody akumulatora Akumulator jest nadmiernie rozgrzany / nadmiernie zimny (1 dioda akumulatora świeci czerwonym światłem) Ochłodzić akumulator / Przy temperatu- rze około 15 °C – 20 °C należy delikatnie ogrzać akumulator Ładowarkę należy eksploatować w zamkniętych i suchych pomieszcze- niach, w temperaturze otoczenia od +5 °C do +40 °C. Lampka kontrolna ładowarki pulsuje czerwo- nym światłem Brak połączenia elektrycznego między ładowarką i akumulatorem Wyjąć i włożyć akumulator Zakłócenie w pracy akumulatora (4 diody na akumulatorze świecą przez około 5 sekund pulsującym czerwonym światłem) Wyjąć akumulator z urządzenia, a następnie ponownie go włożyć. Włączyć urządzenie – jeżeli diody w dalszym ciągu świecą pulsującym światłem, aku- mulator jest uszkodzony i musi zostać wymieniony Zakłócenie w pracy ładowarki Zlecić sprawdzenie ładowarki autoryzo- wanemu dealerowi

STIHL radzi zwrócić się do autoryzowanego dealera STIHL. Przed rozpoczęciem jakichkolwiek robót przy urządzeniu należy wyjąć z niego akumulator. Zakłócenie Przyczyna PoradyBGA 85 polski

Użytkownicy urządzenia mogą wykonywać tylko te przeglądy techniczne i konserwacje, które zostały opisane w niniejszej Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi. Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne. Należy posługiwać się wyłącznie częściami zamiennymi dozwolonymi do stosowania przez firmę STIHL do napraw niniejszego urządzenia lub równorzędnych technicznie. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzeniem urządzenia. Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy. Oryginalne części zamienne firmy STIHL można rozpoznać po numerze katalogowym części zamiennej, po napisie { a także po znaku części zamiennych STIHL K (na mniejszych częściach zamiennych znak ten może występować samodzielnie). W zakresie gospodarki odpadami należy stosować się do krajowych przepisów regulujących gospodarkę odpadami. Produkty STIHL nie należą do odpadków z gospodarstwa domowego. Produkt STIHL, akumulator, wyposażenie dodatkowe i opakowanie należy utylizować w sposób przyjazny dla środowiska naturalnego. Aktualne informacje dotyczące gospodarki odpadami można uzyskać u autoryzowanego dealera firmy STIHL. ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen Niemcy oświadcza na własną odpowiedzialność, że spełnia obowiązujące postanowienia dyrektyw 2011/65/EU, 2014/42/UE, 2014/30/EU oraz 2000/14/WE i zostało opracowane oraz wykonane zgodnie z wydaniami następujących norm obowiązującymi w dniu produkcji: EN 62233, EN 55014-1, EN 55014-2, EN 60335-1, EN 50636- 2-100 Do ustalenia zmierzonego i gwarantowanego poziomu mocy akustycznej zastosowano postępowanie przewidziane przez dyrektywę 2000/14/WE, załącznik V. Zmierzony poziom mocy akustycznej Gwarantowany poziom mocy akustycznej Archiwizacja dokumentacji technicznej: ANDREAS STIHL AG & Co. KG Produktzulassung Wskazówki dotyczące napraw Utylizacja 000BA073 KN Deklaracja zgodności UE Wykonanie: Dmuchawa akumulatorowa Oznaczenie fabryczne: STIHL Typ: BGA 85 Identyfikacja serii: 4853 BGA 85: 98 dB(A) BGA 85: 100 dB(A)BGA 85 polski

Rok produkcji i numer seryjny podano na urządzeniu. Waiblingen, 24.06.2016 ANDREAS STIHL AG & Co. KG zup. Thomas Elsner Kierownik działu zarządzania produktami i usługwww.stihl.com *04582869921A* 0458-286-9921-A 0458-286-9921-A INT1 D G F E S f I d N H P n g p
