INSTRUKCJA OBSŁUGI FreeSpace FS2P BOSE

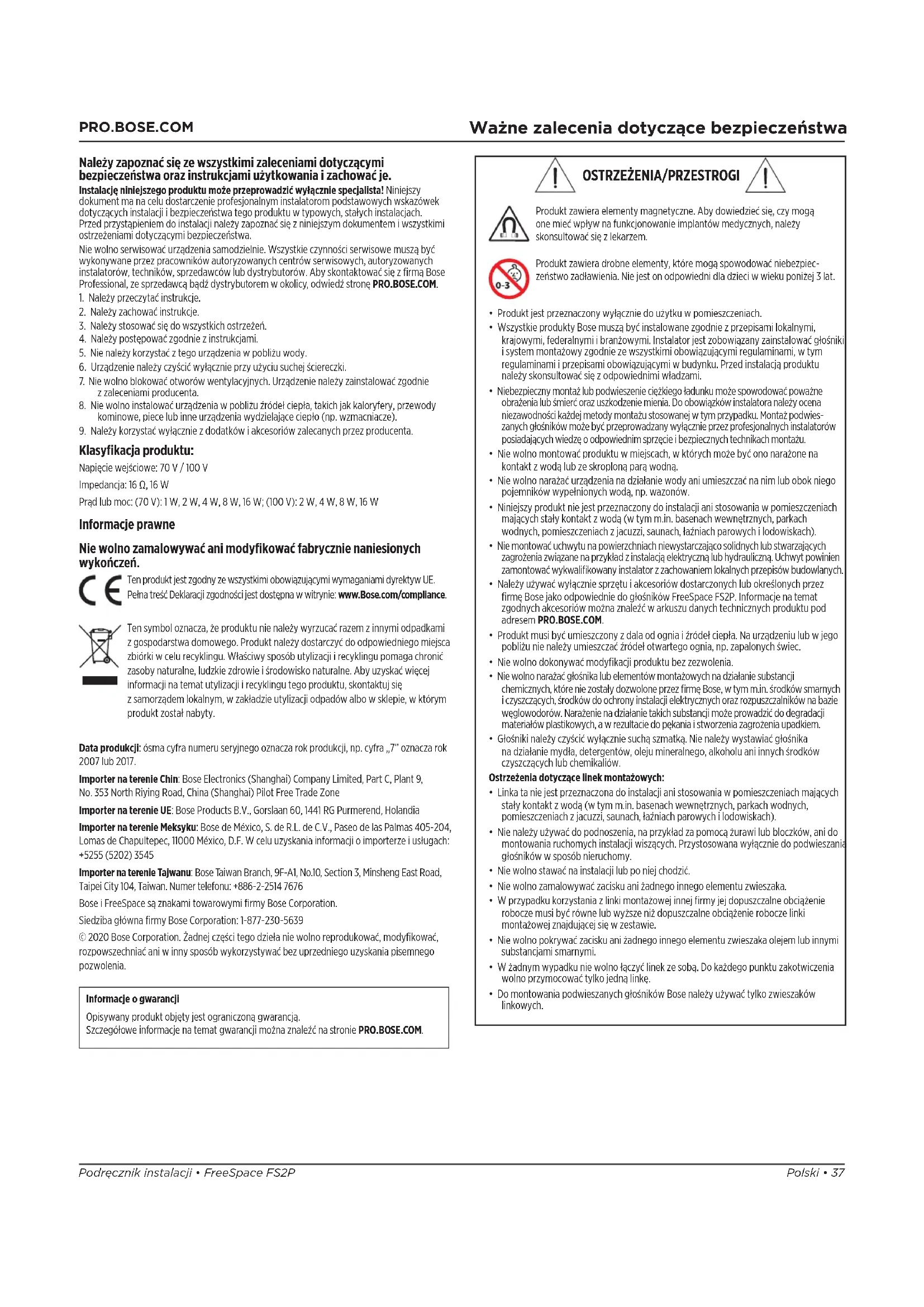

Ważne zalecenia dotyczące bezpieczeństwa Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania izachować je. Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa. Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.

2. Należy zachować instrukcje.

3. Należy stosować się do wszystkich ostrzeżeń.

4. Należy postępować zgodnie zinstrukcjami.

5. Nie należy korzystać ztego urządzenia wpobliżu wody.

6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.

7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie

zzaleceniami producenta.

8. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody

kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).

9. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.

Klasyfikacja produktu: Napięcie wejściowe: 70V / 100V Impedancja: 16Ω, 16W Prąd lub moc: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W Informacje prawne Nie wolno zamalowywać ani modyfikować fabrycznie naniesionych wykończeń. Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna wwitrynie: www.Bose.com/compliance. Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym, wzakładzie utylizacji odpadów albo wsklepie, wktórym produkt został nabyty. Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017. Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255 (5202) 3545 Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676 Bose i FreeSpace są znakami towarowymi firmy Bose Corporation. Siedziba główna firmy Bose Corporation: 1-877-230-5639 ©2020 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia. Informacje ogwarancji Opisywany produkt objęty jest ograniczoną gwarancją. Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą onemieć wpływ nafunkcjonowanie implantów medycznych, należy skonsultować się zlekarzem. Produkt zawiera drobne elementy, które mogą spowodować niebezpiec- zeństwo zadławienia. Nie jest on odpowiedni dla dzieci wwieku poniżej 3lat.

• Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach.

• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi władzami.

• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwies- zanych głośników może być przeprowadzany wyłącznie przezprofesjonalnych instalatorów posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.

• Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną.

• Nie wolno narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego pojemników wypełnionych wodą, np. wazonów.

• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych,pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach).

• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Uchwyt powinien zamontować wykwalifikowany instalator z zachowaniem lokalnych przepisów budowlanych.

• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez firmę Bose jakoodpowiednie dogłośników FreeSpace FS2P. Informacje natemat zgodnych akcesoriów można znaleźć warkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.

• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.

• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.

• Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji chemicznych, które niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych iczyszczących, środków doochrony instalacji elektrycznych orazrozpuszczalników nabazie węglowodorów. Narażenie nadziałanie takich substancji może prowadzić dodegradacji materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.

• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów. Ostrzeżenia dotyczące linek montażowych:

• Linka ta nie jest przeznaczona do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).

• Nie należy używać do podnoszenia, na przykład za pomocą żurawi lub bloczków, ani do montowania ruchomych instalacji wiszących. Przystosowana wyłącznie do podwieszania głośników w sposób nieruchomy.

• Nie wolno stawać na instalacji lub po niej chodzić.

• Nie wolno zamalowywać zacisku ani żadnego innego elementu zwieszaka.

• W przypadku korzystania z linki montażowej innej firmy jej dopuszczalne obciążenie robocze musi być równe lub wyższe niż dopuszczalne obciążenie robocze linki montażowej znajdującej się w zestawie.

• Nie wolno pokrywać zacisku ani żadnego innego elementu zwieszaka olejem lub innymi substancjami smarnymi.

• W żadnym wypadku nie wolno łączyć linek ze sobą. Do każdego punktu zakotwiczenia wolno przymocować tylko jedną linkę.

• Do montowania podwieszanych głośników Bose należy używać tylko zwieszaków linkowych.38 • Polski FreeSpace FS2P • Podręcznik instalacji

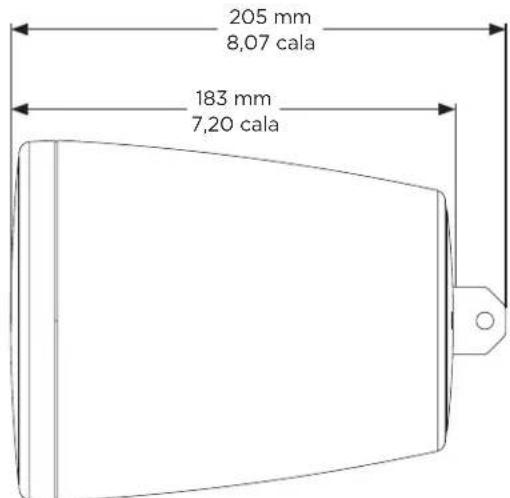

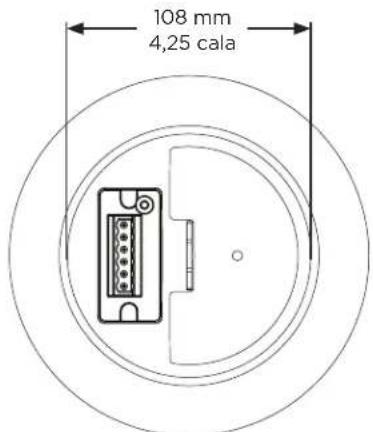

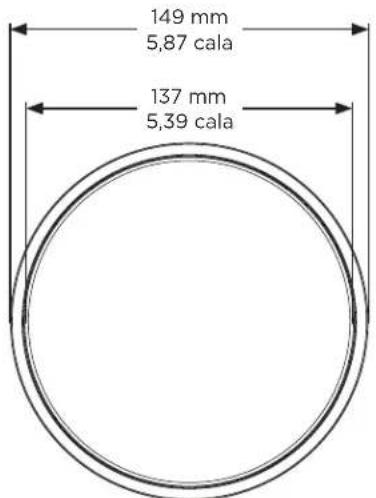

Omówienie Zawartość opakowania Wymiary produktu × 2 × 2 Dane techniczne Dodatkowe dane techniczne można znaleźć warkuszu danych technicznych FreeSpace FS2P na stronie PRO.BOSE.COM. Specyfikacja normy EN 54-24 (także dla wymaganego korektora zewnętrznego) znajduje się w certyfikacie zgodności FreeSpace FS2P EN 54-24 (AM857610 Rev. 00) na stronie PRO.BOSE.COM. Fizyczne Wymiary produktu Średnica maskownicy: 137 mm (5,39 cala) Średnica obudowy: 149 mm (5,87 cala) Głębokość: 205 mm (8,07 cala) Wymiary linki Długość: 4,57m (15,00 stóp) Średnica: 2 mm (0,08 cala) Maksymalne obciążenie (dopuszczalne obciążenie robocze)

45,36 kg (100,0 lb) Waga netto — głośnik zosłoną (pojedynczy) 1,47kg (3,25funta) Waga przesyłki (para) 4,06kg (8,95funta) Otoczenie Wyłącznie w pomieszczeniach

1. Obciążenie linki montażowej nigdy nie powinno przekraczać

jej dopuszczalnego obciążenia roboczego. Dopuszczalne obciążenie robocze linki montażowej dołączonej do zestawu wynosi ok. 45 kg (100 funtów). Ważne informacje dotyczące instalacji Przed rozpoczęciem montażu głośnika zapoznaj się zWażnymi zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na stronie 37. Do zastosowań w alarmach przeciwpożarowych i ewakuacyjnych — stopień ochrony IP21C zgodnie z normą EN 54-24. 205 mm 8,07 cala 108 mm 4,25 cala × 2 × 4× 8 × 2 137 mm 5,39 cala 149 mm 5,87 cala 183 mm 7,20 cala × 2 × 2 × 2 × 2Polski • 39Podręcznik instalacji • FreeSpace FS2P

Konfiguracja Okablowanie głośnika Grubość przewodu Do montażu głośnika FreeSpace FS2P należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm

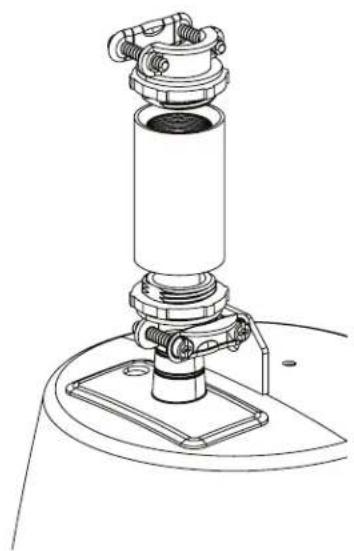

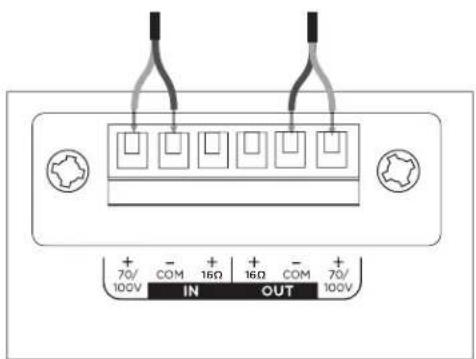

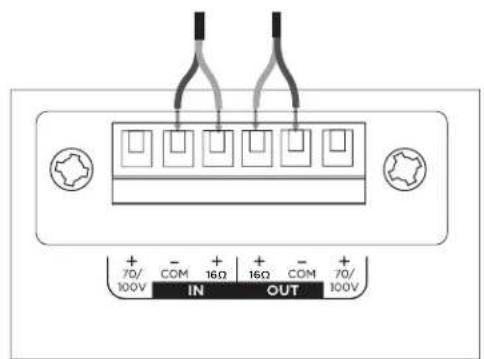

Schematy połączeń Odsłonić sześć milimetrów (¼cala) nieizolowanego przewodu, aby podłączyć go do zacisków. Uwaga! Głośnik nie jest przeznaczony do użytku ze sztywnym kanałem kablowym. Głośnik może być podłączany wyłącznie do elastycznego kanału kablowego lub okablowania. Uwaga: okablowanie musi być wykonane zgodnie z następującymi normami: (w Kanadzie) certyfikat CSA C22.1 Canadian Electrical Code, część I, Safety Standard for Electrical Installations, punkt 32; (w Stanach Zjednoczonych) norma NFPA 70, National Electrical Code oraz norma NFPA 72, National Fire Alarm and Signaling Code. 70/100V 16Ω Przygotowanie osłony wejść Osłona wejść jest przystosowana dotrzech rożnych konfiguracji okablowania (patrz powyżej). Aby zmienić konfigurację osłony wejść idopasować ją do pożądanego układu, odetnij końcówkę zgodnie z dziurkowaniem. W otworach ½ cala należy użyć jednej złączki ½ cala na ½ cala oraz dwóch standardowych kanałów kablowych ⅜ cala (patrz schemat poniżej). PRZESTROGA! W przypadku korzystania z elastycznego kanału kablowego nie należy montować osłony wejść w konfiguracji całkowicie otwartej (z jednym, dużym otworem na przewody). Uwaga: obowiązkiem instalatora jest zabezpieczenie złącza euroblock przed dostawaniem się doniego wody. Aby odpowiednio zabezpieczyć okablowanie, należy używać silikonu odpornego na wilgoć, żółknięcie i działanie warunków atmosferycznych. Uwaga: Elastyczne kanały kablowe muszą mieć certyfikat UL, być przeznaczone do tego zastosowania oraz muszą zostać zamontowane zgodnie z postanowieniami władz lokalnych. Jedno wejście Wejście i wyjście Całkowicie otwarta 16Ω 16Ω 16Ω 16Ω Ustawienia głośnika 70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W NC** 100V ** NC brak połączenia (nie używać)* Ustawienia fabryczne Ustawienie gwintownika transformatora Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.40 • Polski FreeSpace FS2P • Podręcznik instalacji

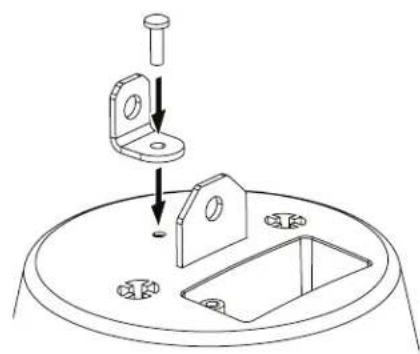

Instalacja Przygotowanie do montażu Korzystanie zlinki zabezpieczającej Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników wcelu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu muszą być zgodne zlokalnymi normami iprzepisami budowlanymi. Firma Bose zaleca użycie (1) przewodu zabezpieczającego lub (2) linki zabezpieczającej jako dodatkowego mechanizmu zabezpieczającego (brak wzestawie). Punkty mocowania osprzętu zabezpieczającego przedstawiono na schemacie po prawej stronie. Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.

Montaż głośnika 1. Dołączoną do zestawu linkę montażową przeciągnij przez zacisk i owiń wokół struktury, na której ma wisieć głośnik. Następnie zabezpiecz linkę za pomocą zacisku. Uwaga! Strzałki na zacisku wskazują kierunek przeciągania linki. A. Aby poluzować linkę, wsuń narzędzie montażowe do otworu zwalniającego i dostosuj napięcie linki.

2. Przyczepić karabińczyk dopunktu mocowania linki podwieszającej.

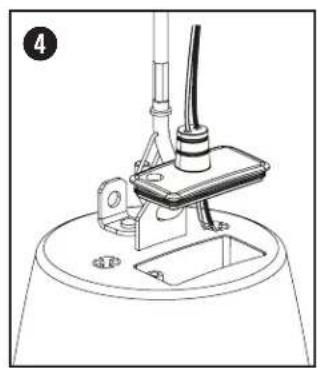

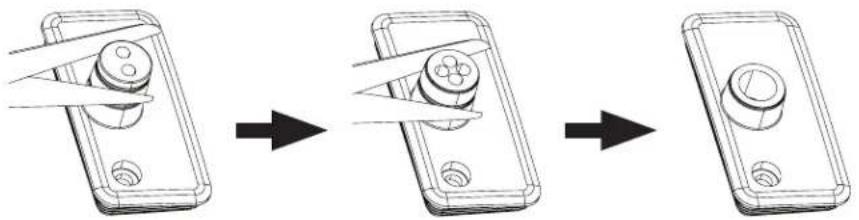

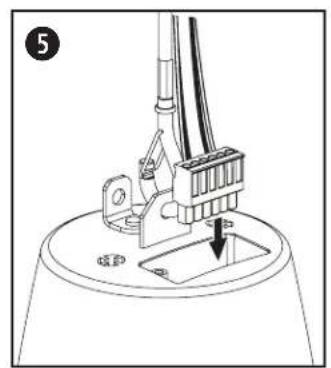

3. Pociągnąć wolny koniec linki podwieszającej, abyustawić głośnik na żądanej wysokości. Po ustawieniu głośnika nażądanej wysokości odciąć wolny koniec linki podwieszającej. Uwaga! Po przycięciu linki do odpowiedniej długości wszelkie strzępiące się włókna należy odciąć obcinakiem do kabli. 4. Przeciągnąć okablowanie głośnika przez gumowy przepust kablowy w osłonie wejść (patrz Przygotowanie osłony wejść nastronie 39.) 5. Podłączyć przewody do złącza i umieścić złącze w głośniku. Informacje na temat okablowania można znaleźć wsekcji Podłączanie okablowania do głośnika na stronie 39.

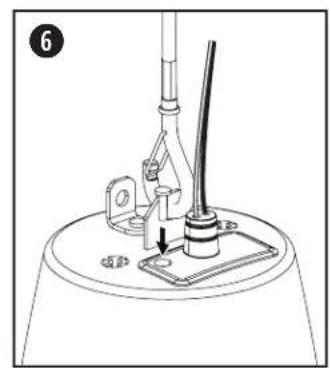

6. Umieścić osłonę wejść nad złączem idocisnąćją dogłośnika, by powstało szczelne połączenie. Przytwierdzić osłonę wejść

7. Za pomocą dołączonych dozestawu opasek kablowych poprowadzić okablowanie głośnika wzdłuż linki podwieszającej.

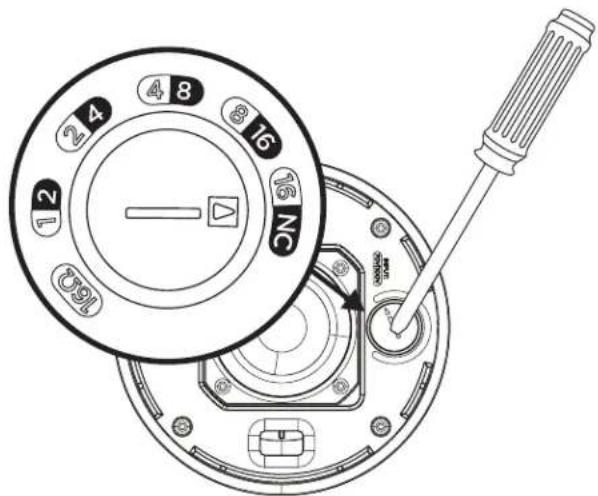

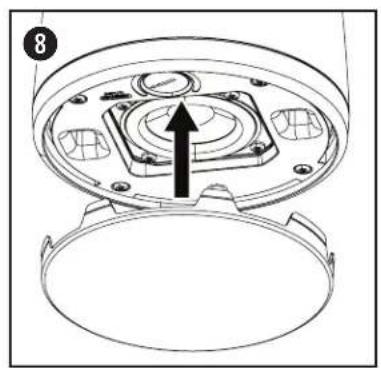

Uwaga! Przed zamocowaniem osłony dostosuj ustawienia poboru mocy głośnika dospecyfikacji instalacji elektrycznej. Patrz Ustawienia głośnika na stronie 39. 8. Przyłożyć osłonę dodolnej części obudowy głośnika tak, aby najmniejsze zakładki osłony znajdowały się pobokach przełącznika. Docisnąć osłonę dogłośnika, aż wskoczy namiejsce. Jeśli to konieczne, można ścisnąć zakładki osłony, abyułatwić sobie właściwy montaż osłony wobudowie głośnika.

iPolski • 41Podręcznik instalacji • FreeSpace FS2P

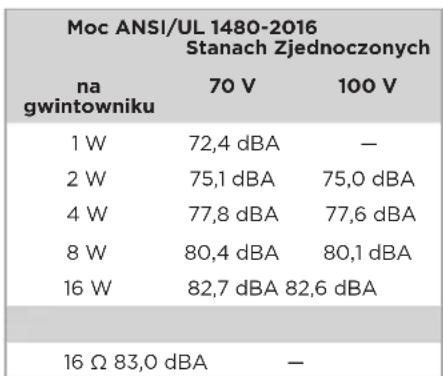

Instalacja Informacje dotyczące bezpieczeństwa izgodności Głośnik Bose FreeSpace FS2P przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami: Zgodność z normami ANSI/UL 1480-2016, CAN/ULC-S541 do użytku w systemach alarmów pożarowych — kategoria UL UUMW/UUMW7, numer pliku S 3241. Numer kontrolny 42S9. Produkt nie jest przeznaczony do użytku wnadzorowanych systemach prądu stałego. Produkt nadajesię doużytku wewnątrz budynków oniskiej wilgotności. EN 54-24: 2008, dla głośników przeznaczonych do dźwiękowych systemów ostrzegawczych stosowanych w systemach wykrywania pożaru ialarmów przeciwpożarowych montowanych wbudynkach. Typ środowiska: A (do użytku wewnątrz budynków) Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie znormą NFPA 70, National Electric Code, 2002, art. 640. Głośniki nadająsię doinstalacji przy użyciu okablowania stosowanego w alarmach przeciwpożarowych zgodnie znormą NFPA 70, National Electric Code, 2002, art. 760 NFPA 70, National Electric Code, 2002, art. 300-22(c). NFPA 90-A, 2002, Instalacja systemów klimatyzacji iwentylacji, paragraf 4.3.10.2.6.5. EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, oczym świadczy oznakowanie CE. Głośnik FreeSpace FS2P został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach dotyczących systemów łączonych: British Standard Code of Practice BS 5839, część 8., wprzypadku korzystania zceramicznego bloku zacisków ibezpiecznika termicznego. Produkt przetestowany pod kątem zgodności znormą IEC60268-5. Nominalny kąt propagacji (zgodnie z normą UL 1480) Wpionie: 120°/60° przy -3dB; 150°/30° przy -6 dB Wpoziomie: 110°/70° przy -3dB; 140°/40° przy -6dB Tabela zmian wartości SPL mierzonego w dBA przy odległości 3,1m od źródła w zależności mocy na gwintowniku (zgodnie z normą UL): Moc CAN/ULC-S541 Kanadzie

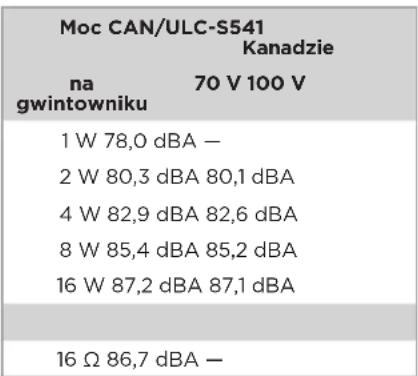

gwintowniku 70 V 100 V 1 W 78,0 dBA — 2 W 80,3 dBA 80,1 dBA 4 W 82,9 dBA 82,6 dBA 8 W 85,4 dBA 85,2 dBA 16 W 87,2 dBA 87,1 dBA 16Ω 86,7 dBA — Wartości SPL są podawane zgodne z procedurami określonymi w normie UL 1480. Charakterystyka częstotliwościowa: Alarm przeciwpożarowy (UL): od 95Hz do 17000Hz Demontaż osłony Wsuń niewielkie narzędzie (o średnicy do 1,5mm) dootworu znajdującegosię nabrzegu osłony, anastępnie pociągnij, aby odczepić osłonę. PRZESTROGA! Osłony nienależy podważać zapomocą wkrętaka. Może to prowadzić douszkodzenia głośnika. Moc ANSI/UL 1480-2016 Stanach Zjednoczonych
