BEDIENUNGSANLEITUNG FreeSpace FS2P BOSE

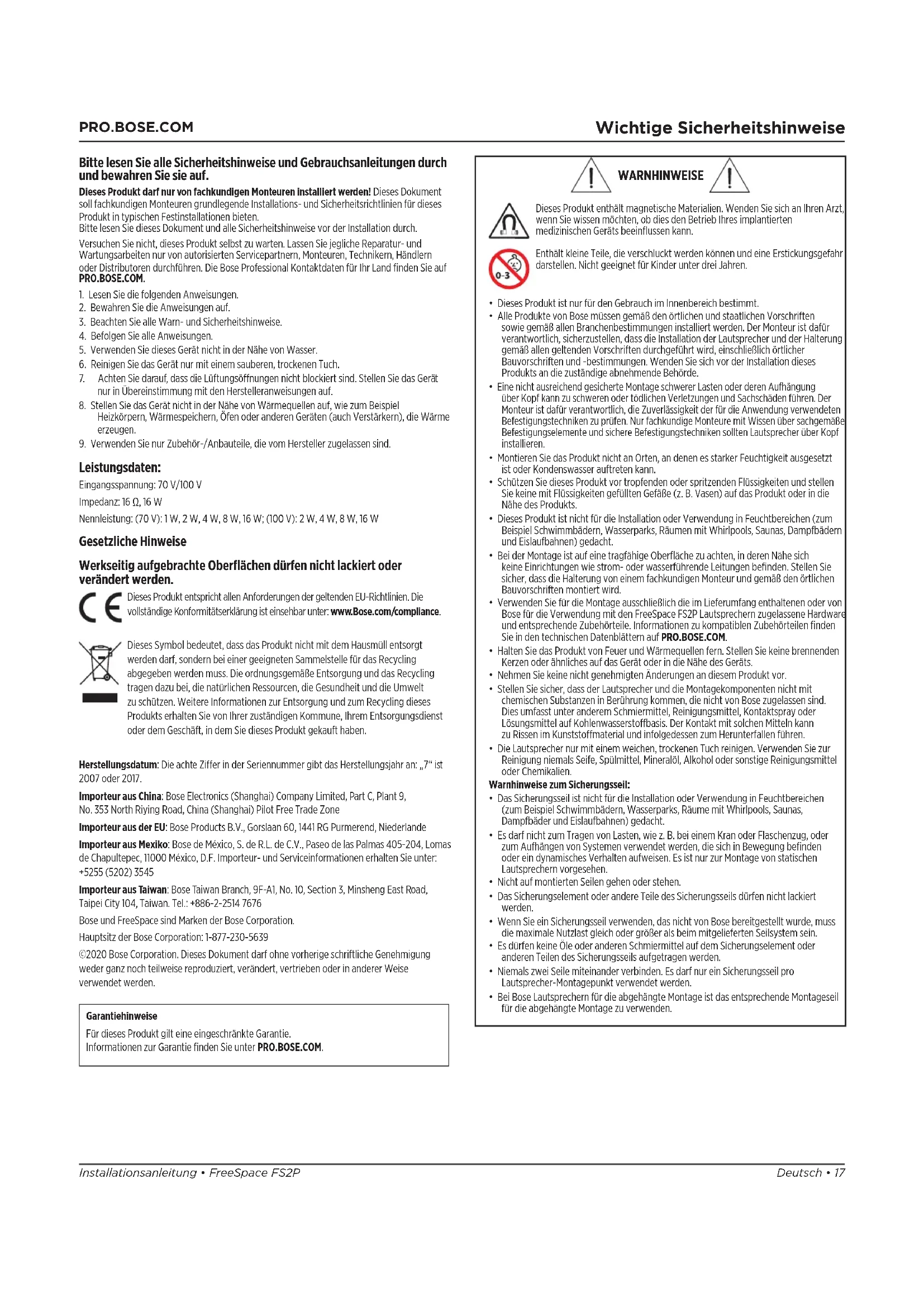

Wichtige Sicherheitshinweise Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf. Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch. Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät

nur in Übereinstimmung mit den Herstelleranweisungen auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel

Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

Leistungsdaten: Eingangsspannung: 70V/100V Impedanz: 16Ω, 16W Nennleistung: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W Gesetzliche Hinweise Werkseitig aufgebrachte Oberflächen dürfen nicht lackiert oder verändert werden. Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance. Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zuschützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben. Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „7“ist 2007 oder 2017. Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sieunter: +5255 (5202) 3545 Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: +886-2-2514 7676 Bose und FreeSpace sind Marken der Bose Corporation. Hauptsitz der Bose Corporation: 1-877-230-5639 ©2020 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden. Garantiehinweise Für dieses Produkt gilt eine eingeschränkte Garantie. Informationen zur Garantie finden Sie unter PRO.BOSE.COM. WARNHINWEISE Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann. Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

• Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.

• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.

• Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann.

• Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (z.B. Vasen) auf das Produkt oder in die Nähe des Produkts.

• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Stellen Sie sicher, dass die Halterung von einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften montiert wird.

• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den FreeSpaceFS2P Lautsprechern zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.

• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.

• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommen, die nicht von Bose zugelassen sind. Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstobasis. Der Kontakt mit solchen Mitteln kann zuRissen im Kunststomaterial und infolgedessen zum Herunterfallen führen.

• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien. Warnhinweise zum Sicherungsseil:

• Das Sicherungsseil ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räume mit Whirlpools, Saunas, Dampfbäder und Eislaufbahnen) gedacht.

• Es darf nicht zum Tragen von Lasten, wie z. B. bei einem Kran oder Flaschenzug, oder zum Aufhängen von Systemen verwendet werden, die sich in Bewegung befinden oder ein dynamisches Verhalten aufweisen. Es ist nur zur Montage von statischen Lautsprechern vorgesehen.

• Nicht auf montierten Seilen gehen oder stehen.

• Das Sicherungselement oder andere Teile des Sicherungsseils dürfen nicht lackiert werden.

• Wenn Sie ein Sicherungsseil verwenden, das nicht von Bose bereitgestellt wurde, muss die maximale Nutzlast gleich oder größer als beim mitgelieferten Seilsystem sein.

• Es dürfen keine Öle oder anderen Schmiermittel auf dem Sicherungselement oder anderen Teilen des Sicherungsseils aufgetragen werden.

• Niemals zwei Seile miteinander verbinden. Es darf nur ein Sicherungsseil pro Lautsprecher-Montagepunkt verwendet werden.

• Bei Bose Lautsprechern für die abgehängte Montage ist das entsprechende Montageseil für die abgehängte Montage zu verwenden.18 • Deutsch FreeSpaceFS2P • Installationsanleitung

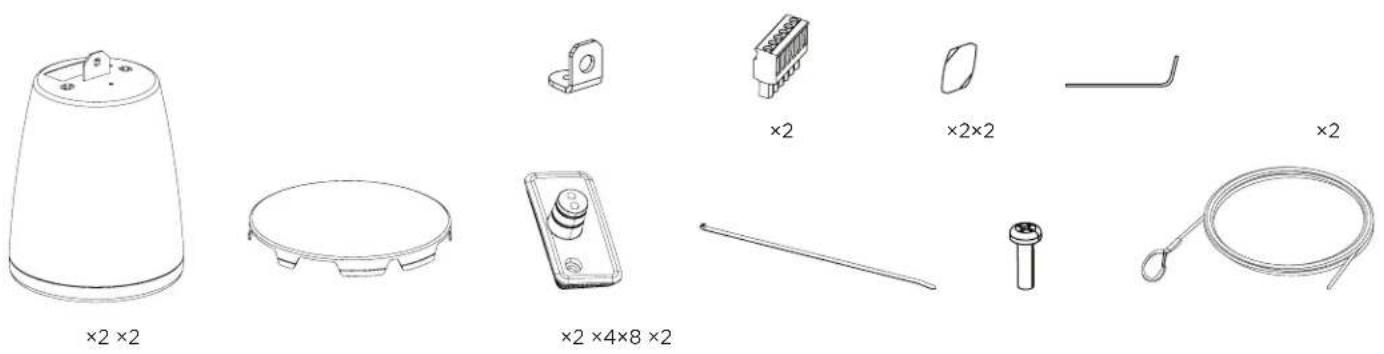

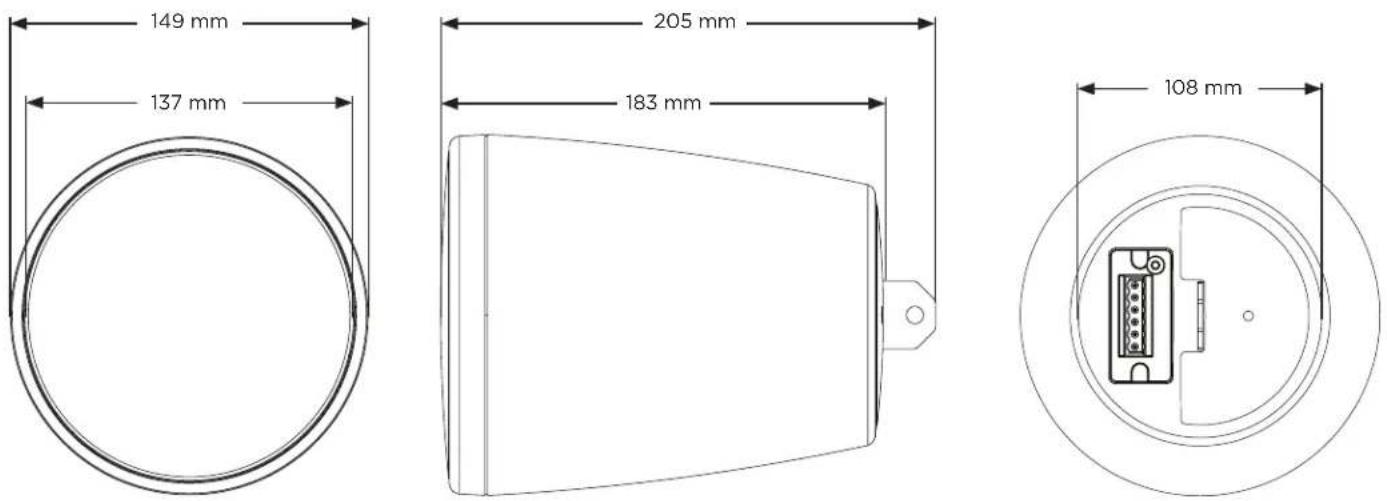

Übersicht Verpackungsinhalt Produktabmessungen ×2 ×2 Technische Spezifikationen Weitere technische Spezifikationen können Sie dem technischen Datenblatt für die FreeSpaceFS2P Lautsprecher auf PRO.BOSE.COM entnehmen. Die Spezifikationen gemäß EN 54- 24 (einschließlich erforderlicher externer EQ) finden Sie in den EN 54-24-Zertifizierungsbestimmungen für den FreeSpace FS2P Lautsprecher (AM857610 Rev. 00) unter PRO.BOSE.COM. Material, Abmessungen, Gewicht Produktabmessungen Durchmesser Abdeckgitter: 137mm Gehäusedurchmesser: 149mm Tiefe: 205mm Kabelabmessungen Länge: 4,57m Durchmesser: 2mm Max. Last (sichere Arbeitslast)

45,36 kg (100,0 lb) Nettogewicht– Lautsprecher und Abdeckgitter (1Stück) 1,47kg Versandgewicht (2Stück) 4,06kg Umgebungsbedingungen Nur für den Gebrauch imInnenbereich

1. Verwenden Sie das Seil ausschließlich bis zur angegebenen

sicheren Arbeitslast. Die sichere Arbeitslast des im Lieferumfang enthaltenen Montageseils beträgt 45 kg. Wichtige Installationshinweise Bitte lesen Sie vor der Installation des Lautsprechers den Abschnitt Wichtige Sicherheitshinweise auf Seite17. Geeignet für Branderkennungs- und Brandmeldesysteme sowie für den Einsatz im Außenbereich (Schutzart IP21C) gemäß EN 54-24. 205mm 108mm ×2 ×4×8 ×2 137mm 149mm 183mm ×2×2×2 ×2Deutsch • 19Installationsanleitung • FreeSpaceFS2P

Systemeinrichtung Verkabeln des Lautsprechers Kabeldurchmesser Der FreeSpaceFS2P Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm

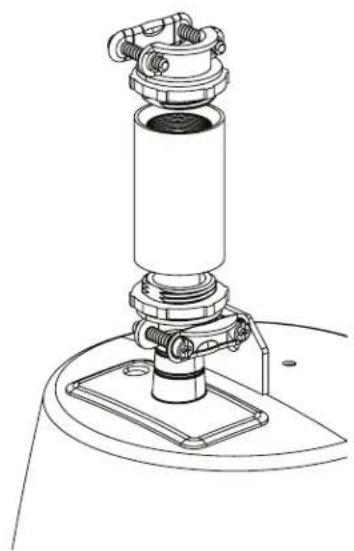

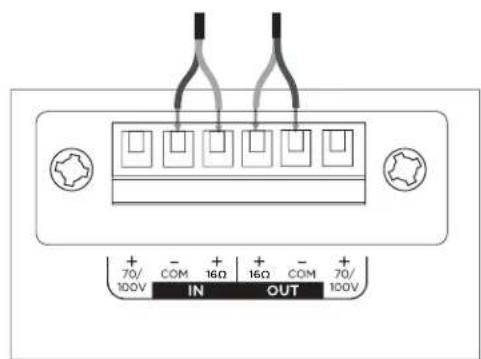

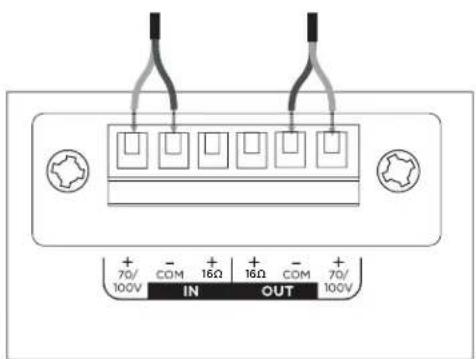

) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6mm) für den Anschluss an die Anschlüsse ab. Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. Der Lautsprecher ist für Kabel mit flexiblem Mantel oder Einzeldrähte vorgesehen. Hinweis: Die Verdrahtung muss den folgenden Vorschriften entsprechen: In Kanada: CSAC22.1, Canadian Electrical Code, TeilI, Safety Standard for Electrical Installations, Abschnitt32 In den USA: National Electrical Code, NFPA70 und National Fire Alarm and Signaling Code, NFPA72 70/100V 16Ω Vorbereitung der Abdeckung der Anschlüsse Die Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab. Verwenden Sie eine 12 mm-Gewindemue und zwei ⅜ Zoll-Kabelverschraubungen in Handelsgröße für 12 mm-Anschlüsse (siehe Abbildung unten). ACHTUNG: Verwenden Sie nicht die Anschlussart, bei der die große Önung genutzt wird, wenn Sie die Abdeckung der Anschlüsse mit einem flexiblen Mantel montieren. Hinweis: Der Monteur ist dafür verantwortlich, die Abdeckung so abzudichten, dass der Euroblock- Anschluss vor eindringendem Wasser geschützt ist. Verwenden Sie Silikon für den Außenbereich oder Schisbau, um eine gründliche Abdichtung der Kabelverbindungen sicherzustellen. Hinweis: Flexible Mantel und Muen müssen UL-gelistet und für die vorgesehene Anwendung geeignet sein sowie gemäß den Bestimmungen der zuständigen abnehmenden Behörde installiert werden. Einzelanschluss Ein- und Ausgang Große Önung 16Ω 16Ω 16Ω 16Ω Lautsprechereinstellungen 70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W KA** 100V ** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung Einstellen des Leistungsabgries am Übertrager Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.20 • Deutsch FreeSpaceFS2P • Installationsanleitung

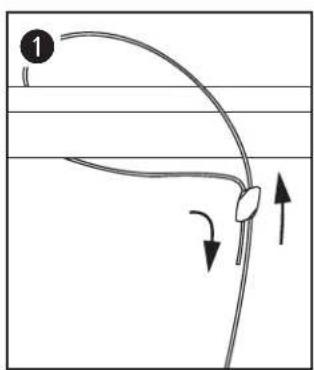

Installation Befestigung des Lautsprechers 1. Führen Sie das mitgelieferte Montageseil einseitig durch das Sicherungselement und wickeln Sie das Seil um eine tragende Konstruktion. Sichern Sie das Seil mit dem Sicherungselement. Hinweis: Pfeile auf dem Sicherungselement zeigen die Seilrichtung an. A. Um das Seil zu lösen, führen Sie das Sicherungselementwerkzeug in die Entriegelungsönung ein und passen Sie das Seil an.

2. Befestigen Sie die Seilschelle am Befestigungspunkt für das Montageseil des Lautsprechers.

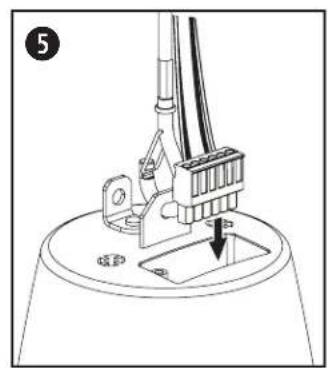

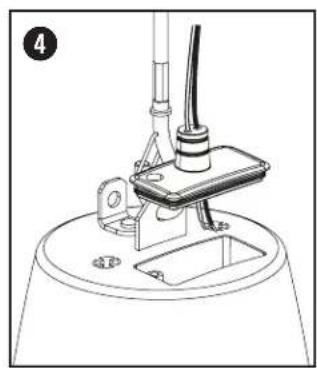

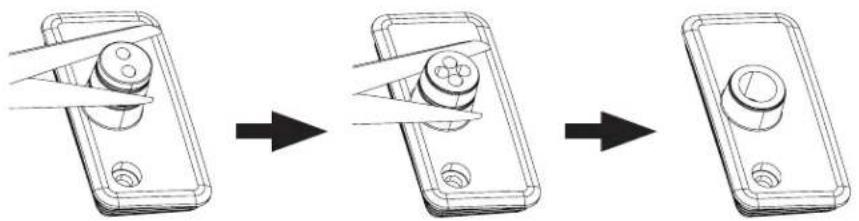

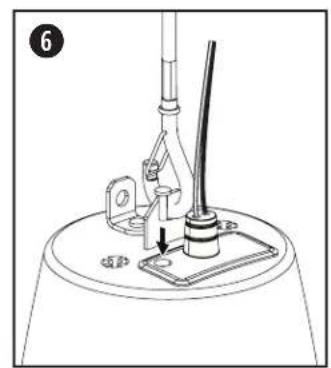

3. Ziehen Sie am losen Ende des Montageseils, um die gewünschte Höhe des Lautsprechers einzustellen. Schneiden Sie anschließend die überschüssige Seillänge ab. Hinweis: Schneiden Sie ausgefranste Drähte nach dem Anpassen der Länge mit einem Drahtschneider ab. 4. Führen Sie die Lautsprecherkabel durch die Gummiummantelung der Abdeckung der Anschlüsse (siehe Vorbereitung der Abdeckung der Anschlüsse auf Seite19). 5. Schließen Sie das Kabel an den Anschluss an und führen Sie den Anschluss ganz in die den Lautsprecher ein. Weitere Informationen zurVerkabelung finden Sie unter Verkabeln des Lautsprechers aufSeite19. 6. Positionieren Sie die Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, umdie Abdeckung abzudichten. Befestigen Sie die Abdeckung der Anschlüsse mit der entsprechenden Schraube.

7. Verwenden Sie die mitgelieferten Kabelbinder, um die Verkabelung am Montageseil zu befestigen.

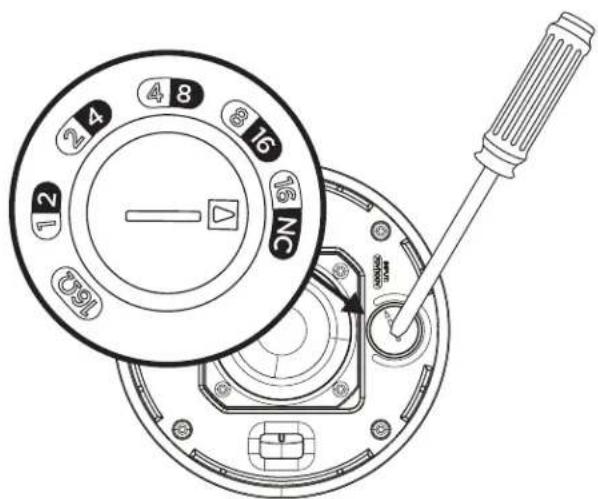

Hinweis: Passen Sie vor dem Anbringen der Frontabdeckung die Einstellungen der Übertragerabgrie an die für die Installation geeignete Einstellung an. Siehe Lautsprechereinstellungen auf Seite19.

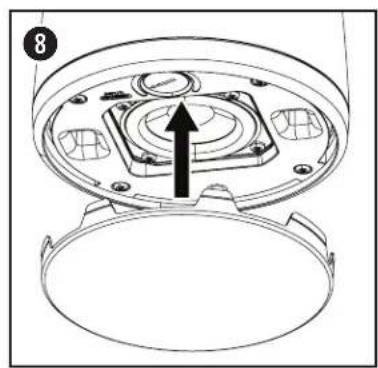

8. Richten Sie die Frontabdeckung an der Innenseite des Lautsprechergehäuses aus, sodass sich die beiden kleinsten

Abdeckungslaschen jeweils an den Seiten des Tap-Reglers befinden. Drücken Sie die Abdeckung vorsichtig auf den Lautsprecher, bis sie fest einrastet. Drücken Sie bei Bedarf die Abdeckungslaschen nach innen, damit sie richtig in das Lautsprechergehäuse passen.

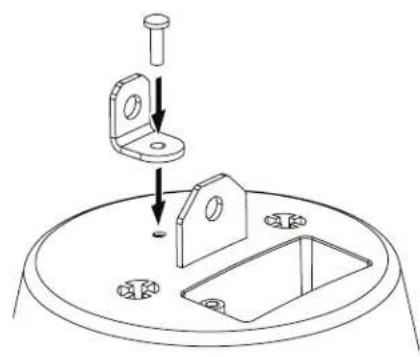

Vorbereitung der Montage Verwendung eines Sicherungsseils Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen. Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes oder (2) eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion (nicht im Lieferumfang enthalten). Befestigungspunkte für Sicherheitsaufhängungen können Sie dem Diagramm auf der rechten Seite entnehmen. Befolgen Sie bei der Montage zusätzlicher Sicherheitsmechanismen die Anweisungen des Herstellers. qwDeutsch • 21Installationsanleitung • FreeSpaceFS2P

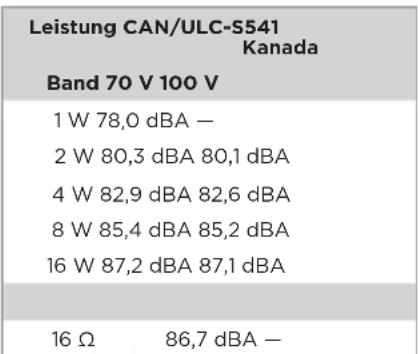

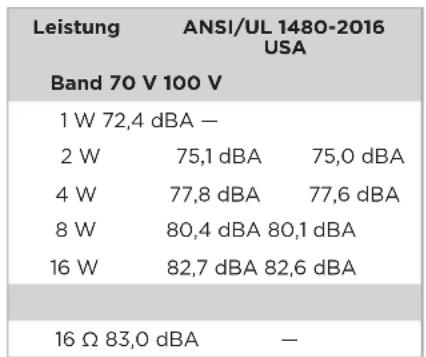

Installation Sicherheitshinweise und gesetzliche Bestimmungen Der Bose FreeSpaceFS2P Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen: Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541 Einsatz für Notrufdurchsagen im Brandfall– UL Kategorie UUMW/UUMW7, Aktenzeichen S3241, Kontrollnummer 42S9. Nicht zur Verwendung mit DC-überwachten Systemen geeignet. Geeignet für die Verwendung in Innenbereichen unter trockenen Bedingungen. EN 54-24: 2008, Lautsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden Empfohlene Umgebung: A (Innenbereich) Geeignet für die Installation mit Verkabelungsverfahren der Klasse1, Klasse2 oder Klasse3 gemäß NFPA70, National Electric Code, 2002, Artikel640. Geeignet für den Einsatz mit Verkabelungsmethoden für Feueralarmschaltkreise nach NFPA70, National Electric Code, 2002, Artikel 760. NFPA 70, National Electric Code, 2002, Artikel 300-22 (c). NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5. EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen. Der FreeSpaceFS2P Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt: British Standard Code of Practice BS5839, Teil8, bei Verwendung mit Keramikanschluss und Thermosicherung. Getestet gemäß IEC60268-5. Abstrahlwinkel (gemäß UL1480) Vertikal: 120°/60° bei -3dB; 150°/30° bei -6dB Horizontal: 110°/70° bei -3dB; 140°/40° bei -6dB UL-Empfindlichkeit Leistungsband Schalldruckpegel dBA bei 3,1m: Leistung CAN/ULC-S541 Kanada Band 70V 100V 1W 78,0 dBA — 2W 80,3 dBA 80,1 dBA 4W 82,9 dBA 82,6 dBA 8W 85,4 dBA 85,2 dBA 16W 87,2 dBA 87,1 dBA 16Ω 86,7 dBA — Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL1480. Frequenzgang: Feueralarm (UL): 95Hz bis 17000Hz Entfernen der Frontabdeckung Führen Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5mm) durch die Perforation am Rand der Frontabdeckung ein und ziehen Sie, um die Abdeckung zu lösen. ACHTUNG: Verwenden Sie keinen Schraubendreher, um die Frontabdeckung vom Gehäuse abzuhebeln. Dies kann zu Schäden am Lautsprecher führen. Leistung ANSI/UL 1480-2016 USA Band 70V 100V 1W 72,4 dBA — 2W 75,1 dBA 75,0 dBA 4W 77,8 dBA 77,6 dBA 8W 80,4 dBA 80,1 dBA 16W 82,7 dBA 82,6 dBA 16Ω 83,0 dBA —22 • Italiano FreeSpace FS2P • Guida all'installazione
