FreeSpace FS2P - 扬声器 BOSE - 免费用户手册

用户手册 FreeSpace FS2P BOSE

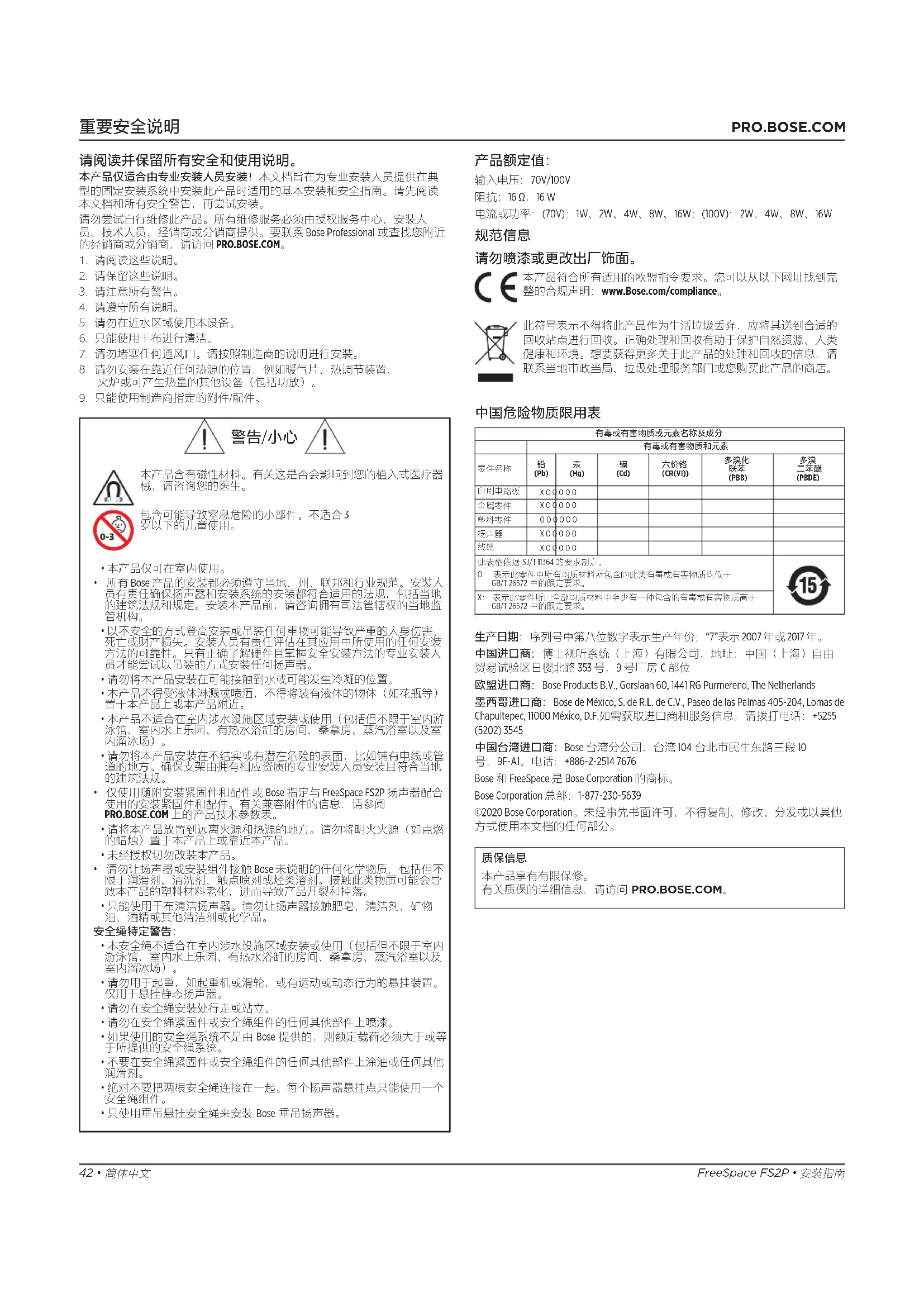

请阅读并保留所有安全和使用说明。 本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典 型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读 本文档和所有安全警告，再尝试安装。 请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人 员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近

的经销商或分销商，请访问 PRO.BOSE.COM。

7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。

8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、

火炉或可产生热量的其他设备（包括功放）。

输入电压：70V/100V 阻抗：16 Ω，16 W 电流或功率：(70V)：1W、2W、4W、8W、16W；(100V)：2W、4W、8W、16W

请勿喷漆或更改出厂饰面。 本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完 整的合规声明：www.Bose.com/compliance。 此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的 回收站点进行回收。正确处理和回收有助于保护自然资源、人类 健康和环境。想要获得更多关于此产品的处理和回收的信息，请 联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

有毒或有害物质或元素名称及成分有毒或有害物质和元素

(Pb) (Hg) (Cd) 六价铬 (CR(VI))多溴化 联苯 (PBB)多溴 二苯醚 (PBDE)印刷电路板X O O O O O X O O O O O O O O O O O X O O O O O X O O O O O此表格依据 SJ/T 11364 的要求制定。O： 表示此零件中所有均质材料所包含的此类有毒或有害物质均低于 GB/T 26572 中的限定要求。X： 表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于 GB/T 26572 中的限定要求。 生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或 2017 年。 中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由 贸易试验区日樱北路 353 号，9 号厂房 C 部位 欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.如需获取进口商和服务信息，请拨打电话：+5255 (5202) 3545 中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1。电话：+886-2-2514 7676 Bose 和 FreeSpace 是 Bose Corporation 的商标。 Bose Corporation 总部：1-877-230-5639 ©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他 方式使用本文档的任何部分。

有关质保的详细信息，请访问 PRO.BOSE.COM。

本产品含有磁性材料。有关这是否会影响到您的植入式医疗器

包含可能导致窒息危险的小部件。不适合 3

• 所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人 员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地 的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监

• 以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、 死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装 方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人 员才能尝试以吊装的方式安装任何扬声器。

• 请勿将本产品安装在可能接触到水或可能发生冷凝的位置。

• 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等） 置于本产品上或本产品附近。

• 本产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游 泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室

• 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管 道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地

• 仅使用随附安装紧固件和配件或 Bose 指定与 FreeSpace FS2P 扬声器配合 使用的安装紧固件和配件。有关兼容附件的信息，请参阅

PRO.BOSE.COM 上的产品技术参数表。

• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃 的蜡烛）置于本产品上或靠近本产品。

• 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不 限于润滑剂、清洗剂、触点喷剂或烃类溶剂。接触此类物质可能会导 致本产品的塑料材料老化，进而导致产品开裂和掉落。

• 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物 油、酒精或其他清洁剂或化学品。

• 本安全绳不适合在室内涉水设施区域安装或使用（包括但不限于室内 游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及

• 请勿用于起重，如起重机或滑轮，或有运动或动态行为的悬挂装置。 仅用于悬挂静态扬声器。

• 请勿在安全绳紧固件或安全绳组件的任何其他部件上喷漆。

• 如果使用的安全绳系统不是由 Bose 提供的，则额定载荷必须大于或等 于所提供的安全绳系统。

• 不要在安全绳紧固件或安全绳组件的任何其他部件上涂油或任何其他

• 绝对不要把两根安全绳连接在一起。每个扬声器悬挂点只能使用一个

• 只使用垂吊悬挂安全绳来安装 Bose 垂吊扬声器。简体中文

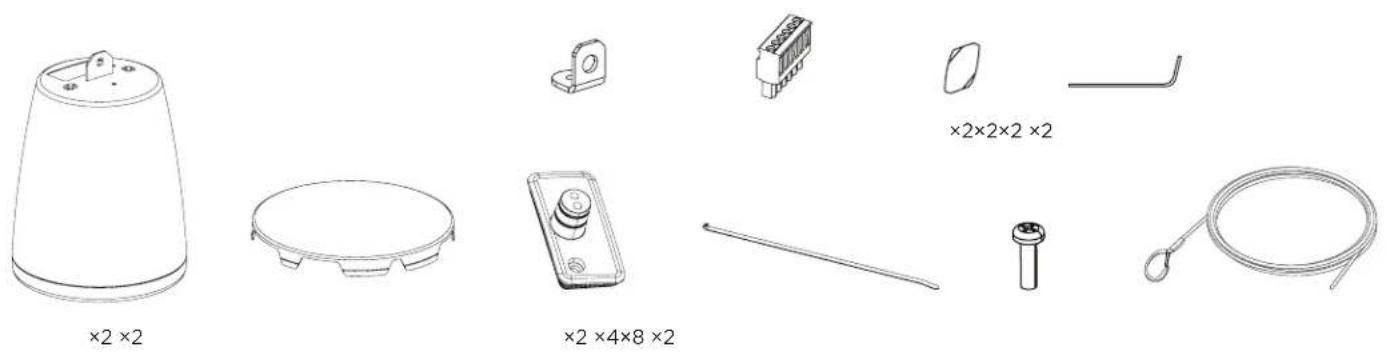

有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace FS2P 技术参 数表。 有关 EN 54-24 规范（包括所需外部均衡），请参阅 PRO.BOSE.COM 上的 FreeSpace FS2P EN 54-24 认证评级 （AM857610 版本 00）。

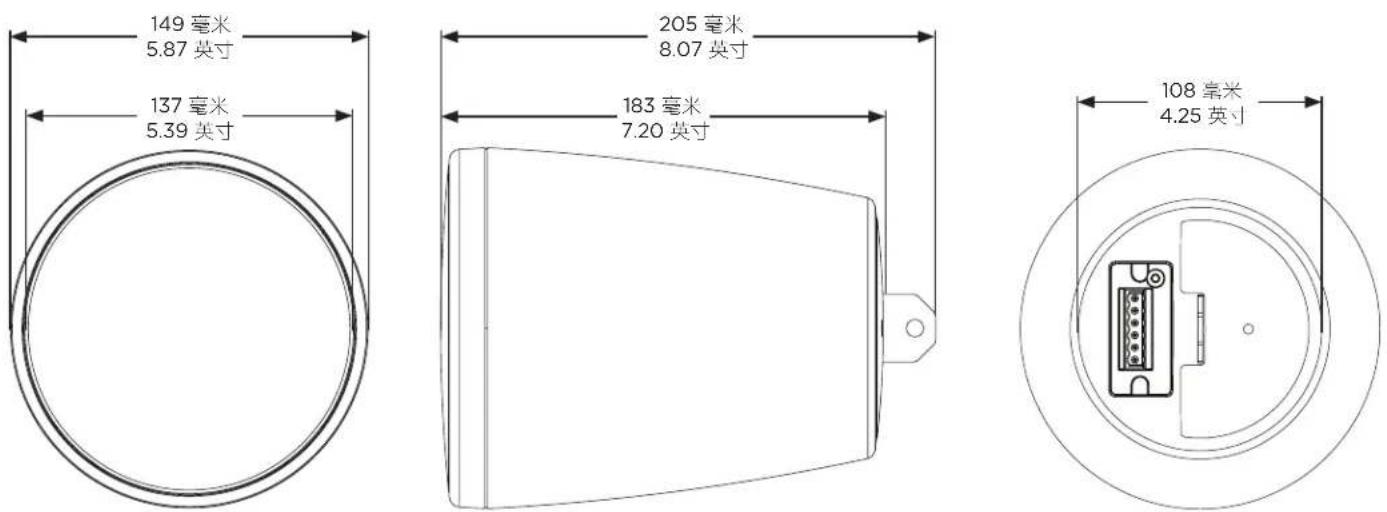

产品尺寸 网罩直径：137 毫米 （5.39 英寸） 外壳直径：149 毫米 （5.87 英寸） 深度：205 毫米 （8.07 英寸） 线缆尺寸 长度：4.57 米 （15.00 英尺） 直径：2 毫米 （0.08 英寸） 最大负荷（安全工作负荷）

带网罩的扬声器净重（单个） 1.47 千克（3.25 磅） 装运重量（成对） 4.06 千克（8.95 磅）

1. 务必在规定的安全工作负荷范围内使用安全绳。随附的悬挂安全绳的安

安装扬声器之前，请阅读第 42 页上的重要安全说明。 对于火灾和疏散通知应用程序，环境评级为 IP21C（依据 EN54-24）。 205 毫米

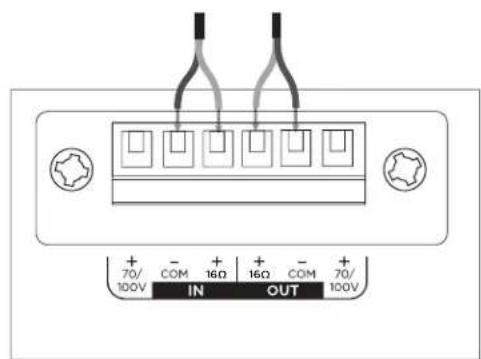

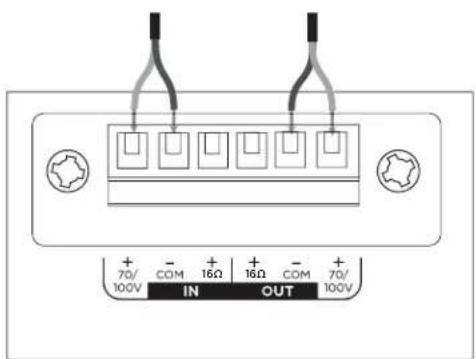

FreeSpace FS2P 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。 露出六毫米（1/4 英寸）长的裸线以连接

扬声器不适合与硬质管子一起使 用。扬声器仅适合软质管子或直接布线连

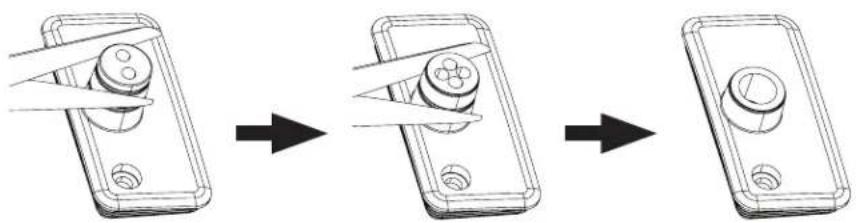

注意：布线方法必须符合： 在加拿大，《加拿大电气规范》第 I 部分 CSA C22.1，电气安装安全标准第 32 节； 在美国，NFPA 70 美国国家电气法规和 NFPA 72 国家火警和信号代码。 70/100V 16Ω 输入罩分别针对三种不同的布线情况而设计（参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。 使用一个 1/2 英寸转 1/2 英寸的螺纹接口和两个 3/8 英寸的工业尺寸导管配件穿过 1/2 英寸的进线（请参阅下图）。小心：在安装软质管子和输入罩时，切勿使用开口型布线方式。 注意：安装人员有责任进行密封，以防水液进入 Euroblock 接口。 使用户外或海洋级硅胶密封所有线路连接处，

注意：软质管子与接口必须是 UL 列明的类别，并根据拥有司法权的当地监管机构的规定进行安装。 仅输入型 输入环出型 宽口型 16Ω 16Ω 16Ω 16Ω

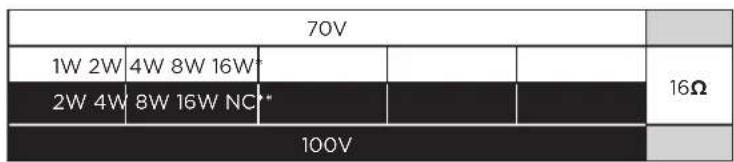

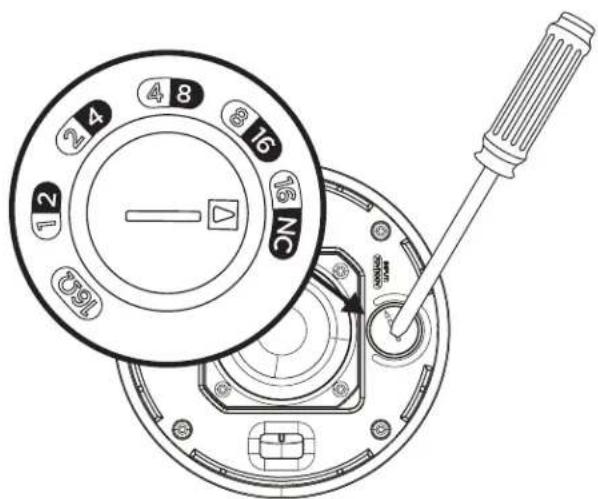

70V 1W 2W 4W 8W 16W*16Ώ2W 4W 8W 16W NC** 100V ** NC：无连接（不使用）* 出厂默认设置 转动设置抽头。使用平头螺丝刀。简体中文

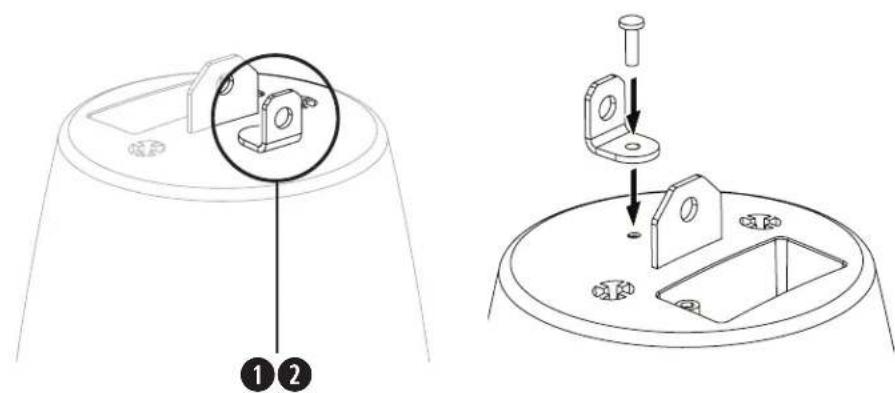

某些地区的施工规范要求使用辅助方法将扬 声器固定到支撑结构，以提供额外的安全保障。选择符合当地的建筑法规和条例的安装位置、 方法和安装紧固件。Bose 建议使用 (1) 一根保险钢丝或 (2) 一根安全绳（不随附）作为辅助固定装置。有关安全连接点，请参阅右侧图片。对于任何所需辅助固定装置，请遵循制造商的

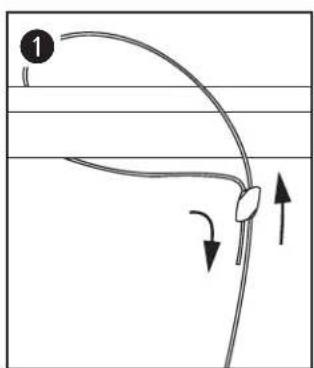

1. 将随附的悬挂安全绳穿过安全绳紧固件，并将安全绳缠绕在支撑结构上；使用安全绳紧固件固定安全绳。注意：安全绳紧固件上的箭头表示安全绳的

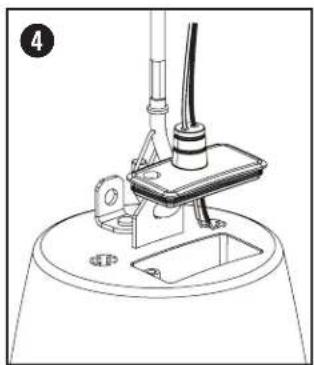

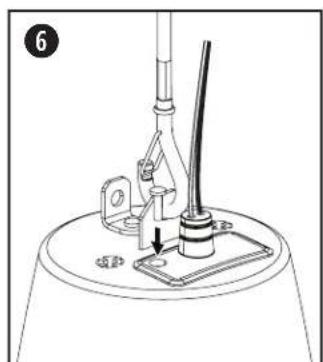

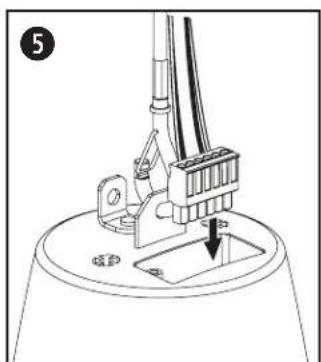

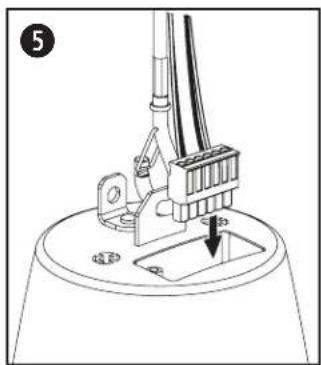

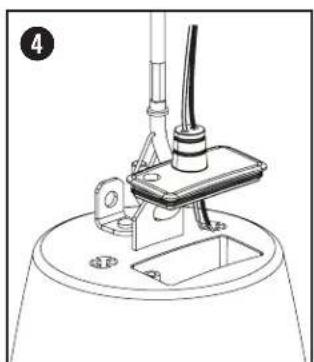

A. 将紧固件工具插入释放孔并调整安全绳以松开安全绳。2. 将线缆夹固定至扬声器悬吊线缆连接点。3. 拉动悬吊线缆的松弛端，以将扬声器调整到所需高度。达到所需的扬声器高度后，切断多余的线缆。 注意：切割到一定长度后，用钢丝钳修剪任何磨损的细丝。4. 将扬声器接线穿过输入罩的橡胶管（参阅第 44 页的准备输入罩）。5. 将线连接到接头上，并将接口插入扬声器。有关接线信息，请参阅第 44 页的扬声器接线。6. 将输入罩放置于接口上，并将其牢牢压在扬声器上，以紧密密封。使用输入罩螺钉固定输入罩。7. 使用随附的线缆扎带将接线固定至悬吊线缆。 注意：在安装网罩之前，请将扬声器抽头设置调整为正确的设置。

8. 将网罩与扬声器外壳的内部对齐，以使两个最小的网罩扣位于抽头开关的两侧。将网罩推到扬声器上，直至其固定到位。如有必要，向内推动网罩扣，使其正确推入扬声器外壳。

Bose FreeSpace FS2P 扬声器经过测试，符合以下规格和用途：

符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准

防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。

不适用于在直流监控系统中使用。 适合在室内干燥的场所中使用。 EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统 环境类型：A（室内应用） 适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。 适用于符合 NFPA 70 美国国家电气法规 (2002) 第 760 条的火灾报警电路布线方法。 NFPA 70 美国国家电气法规 (2002)，第 300-22(c) 条。 NFPA 90-A (2002)，空调和通风系统的安装，第 4.3.10.2.6.5 节。 EMC 指令 89/336/EEC 和指令第 10 (1) 条，EN50081-1 和 EN50082-1 由 CE 标志表示。 FreeSpace FS2P 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的： 英国标准实践规范 BS 5839，第 8 部分，与陶瓷端子和热熔断器套件配套使用。 经测试符合 IEC60268-5。 标称覆盖角度（根据 UL 1480 要求） 垂直：120°/60° at –3 dB; 150°/30° at –6 dB 水平：110°/70° at –3 dB; 140°/40° at –6 dB

3.1 米（10 英尺）下的 UL 灵敏度瓦数，抽头声压级 dBA：

火灾报警 (UL)：95 Hz 至 17000 Hz

将小工具（直径不超过 1.5 毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。 注意：请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器。

請閱讀並保管好所有安全和使用指示。 本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系 統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進 行安裝以前，請先閱讀本文件與所有的安全警告。 請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人 員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近

的經銷商或分銷商，請造訪 PRO.BOSE.COM。

7. 請勿堵塞任何通風口。請按照製造商的指示安裝。

8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝

輸入電壓：70V/100V 阻抗：16 Ω，16 W 電流或功率：(70V)：1W、2W、4W、8W、16W；(100V) ：2W、4W、8W、16W

請勿對原廠塗裝進行改造或上漆。 本產品符合所有適用的歐盟指令要求。符合聲明全文載於： www.Bose.com/compliance。 此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合 適的收集設施進行回收。妥善處理及回收有助於保護天然資源、 人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊， 請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。 台灣 BSMI 限用物質含有情況標示 設備名稱 ： 揚聲器 型號 ：841153限制物質及其化學符號

(Cr+6)多溴化聯苯 (PBB)多溴聯苯醚 (PBDE)印刷電路板 - ○ ○ ○ ○ ○金屬零件 - ○ ○ ○ ○ ○塑膠零件 ○ ○ ○ ○ ○ ○揚聲器 - ○ ○ ○ ○ ○連接線 - ○ ○ ○ ○ ○備註 1 ： 「○」表示限制物質的濃度百分比含量未超過參考值。備註 2 ：「–」表示限制物質屬於豁免項目範圍。 製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。 中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易試驗區日櫻北路 353 號 9 號廠房 C 部 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 進口商與服務資 訊：+5255 (5202) 3545 台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1 室。電話號碼：+886-2-2514 7977 Bose 與 FreeSpace 為 Bose Corporation 的商標。 Bose Corporation 總部：1-877-230-5639 ©2020 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以 其他方式使用本資料的任何部分。

如需保固詳細資料，請造訪 PRO.BOSE.COM。

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植

包含可能導致窒息危險的小部件。不適合 3 歲以下的兒童使

• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人 員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地 的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機

• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害 或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之 任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝 技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。

• 請勿將本產品安裝於可能接觸水或結露的位置。

• 本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體 (例如花瓶) 置 於本產品上或本產品附近。

• 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內 泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。

• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。

• 僅限使用 Bose 隨附或指定用於 FreeSpace FS2P 揚聲器的五金部件

與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品

• 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產

• 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括 但不限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使 塑膠材質劣化，進而導致破裂並產生墜落危險。

• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物 油、酒精或其他清潔劑或化學品。

• 纜線並不適合安裝或用於室內有水設施區域 (包括但不限於：室內泳 池、室內戲水區、熱水浴池、三溫暖、蒸氣室與室內溜冰場等)。

• 請勿用於諸如起重機或滑輪組等升降裝置，或用於具有運動或動態行 為的懸掛裝置。僅限用於吊裝靜態揚聲器。

• 請勿為纜線結線器或纜線組件的其他任何部件上漆。

• 若使用非 Bose 原廠的纜線系統，則工作負載限制必須等於或大於原

• 請勿為纜線結線器或纜線組件的其他任何部件上油或使用其他任何潤

• 請切勿將兩條纜線接合在一起。每個揚聲器吊掛點只能使用一個纜線

• 吊裝懸吊纜線只能搭配 Bose 吊裝式揚聲器使用。48 •

如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace FS2P 技 術資料表。 有關 EN 54-24 規格 (包含所需外接 EQ)，請前往 PRO.BOSE.COM 網站參閱 FreeSpace FS2P EN 54-24 認證等級 (AM857610 Rev. 00)。。

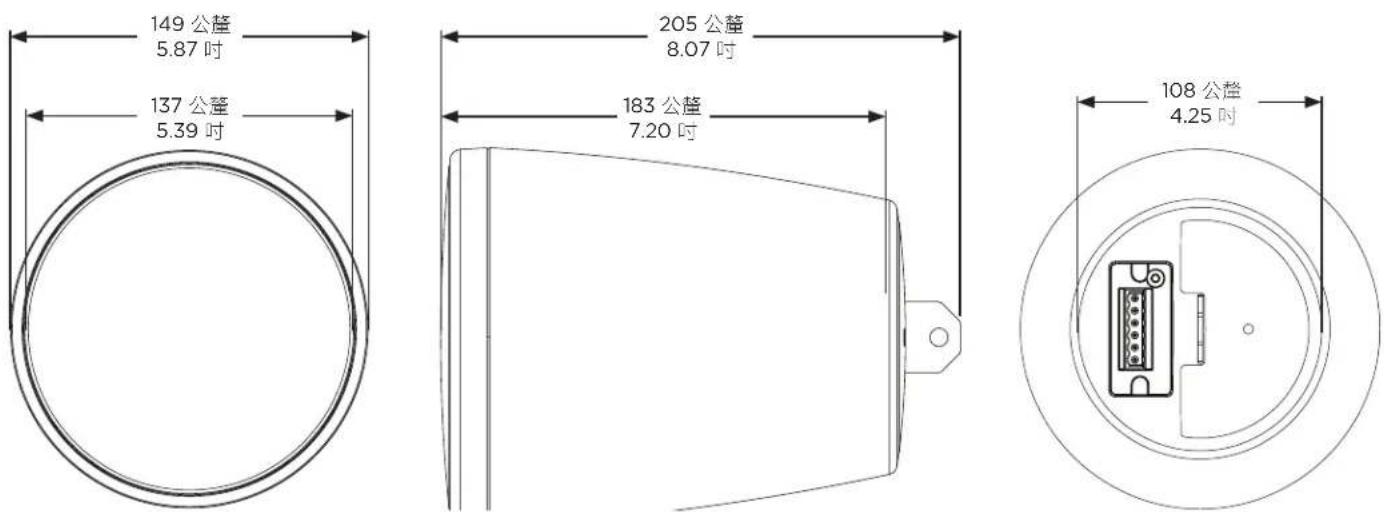

產品尺寸 網罩直徑：137 公釐 (5.39 吋) 外殼直徑：149 公釐 (5.87 吋) 深度：205 公釐 (8.07 吋) 連接線尺寸 長度：4.57 公尺 (15.00 呎) 直徑：2 公釐 (0.08 吋) 負載上限 (安全工作負載)

1. 請永遠在規定的安全工作負載範圍內使用纜線。產品隨附的懸吊纜線之

安裝揚聲器之前，請先閱讀第 47 頁的「重要安全指示」。 火災與疏散警報應用符合 EN 54-24 認證 IP21C 環境等級。 205 公釐

FreeSpace FS2P 揚聲器的設計僅可使用 18 AWG (0.8 mm

備註：本揚聲器不適用硬式導管。本揚聲 器僅適用軟性導管或配線連接。 備註：配線方式必須遵照：

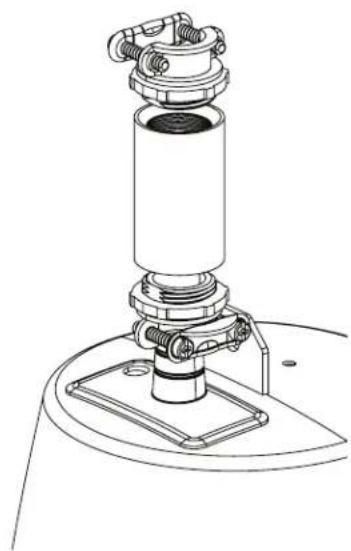

輸入端子外蓋的設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠 導管鏤空處裁剪。 針對 1/2 吋的線孔，請使用一個 1/2 吋對 1/2 吋的螺紋耦合接頭，以及兩個 3/8 吋管徑的導管 配件 (請見下方圖表)。 注意：安裝具有軟管的輸入端子外蓋時，請勿採用全開式配線。 備註：安裝人員須負責將導管密封，以防止水滲入 Euroblock 連接端子。採用戶外級或航海級矽膠來密封所有的 接線連線，以確保緊密密封。 備註：軟管和耦合接頭必須符合 UL 標準、適用於該應用，並依照具有管轄權的地方當局之規定進行安裝。 單輸入 輸出入 開放式 16Ω 16Ω 16Ω 16Ω

70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W NC** 100V ** NC：無連線 (請勿使用)* 原廠預設

轉動以設定抽頭功率。請使用平頭螺絲起子。50 • FreeSpace FS2P •

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、方式和五金部件。Bose 建議使用 (1) 安全索或 (2) 安全纜索來作為輔助固定機制 (未隨附)。請參見右圖，瞭解安全 請遵守製造商的指示來施作任何輔助固定機制。

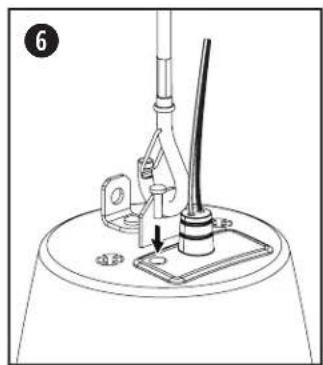

1. 將隨附的懸吊纜線插入纜線結線器之中，然後將纜線繞過支撐結構；接著，使用纜線結線器固定纜線。備註：纜線結線器上有箭頭指示纜線方向。 A. 若要鬆開纜線，請將結線器工具插入釋放孔內，並調整纜線。2. 將纜線夾固定於揚聲器懸吊纜線的安裝點。3. 拉動懸吊纜線鬆弛的一端，將揚聲器調整至所需的高度。將揚聲器調整至所需的高度之後，請裁除多餘的纜線。 備註：裁切為一定的長度之後，請使用剪線器修剪所有磨損的電線絲。4. 將揚聲器的接線插入輸入端子外蓋的橡膠導管中 (請參閱第 49 頁的「輸入端子外蓋準備工作」)。5. 將線路連接至連接端子，然後將連接端子插入揚聲器。如需瞭解配線資訊，請參見第 49 頁「揚聲器接線」。6. 請將輸入端子外蓋覆蓋於輸入端子，並牢牢壓於揚聲器以形成密封。使用輸入端子外蓋螺絲來固定輸入端子外蓋。7. 使用隨附的纜線束帶，將接線固定於懸吊纜線。 備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設定。請參閱第

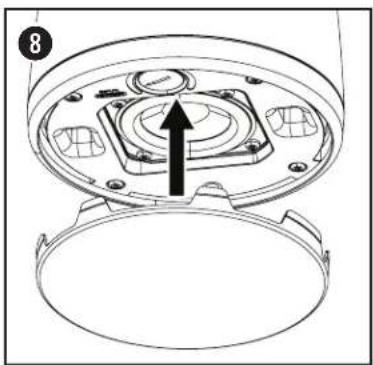

8. 將網罩與揚聲器外殼的內側相互對準，使最小的兩個網罩插片分別位於兩側的插片開關。將揚聲器的網罩推入定位。您可以視情況需要，向內推入網罩插片，使其確實卡入揚聲器外殼中。

Bose FreeSpace FS2P 揚聲器通過測試，符合下列規格及用途：

列為 ANSI/UL 1480-2016, CAN/ULC-S541

火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。 不適用 DC 監督式系統。 適合於室內乾燥之處使用。 EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器 環境類型：A (室內應用) 根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。 適用於符合 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 760 條之火災警報器電路配線方法。 NFPA 70，2002 年，《National Electric Code》(美國國家電氣規程) 第 300-22 (c) 條。 NFPA 90-A，2002 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.10.2.6.5 項。 EMC 指令 89/336/EEC 與指令第 10 (1) 條，EN50081-1 與 EN50082-1 (如 CE 標誌所示)。 FreeSpace FS2P 揚聲器的設計符合下列歐洲組合系統法規所定義之要求： 《British Standard Code of Practice》(英國標準應用規範) 第 8 部分，BS 5839 (搭配陶瓷接線盤與溫度保險絲使用時)。 經測試符合 IEC60268-5。 額定覆蓋角度 (符合 UL 1480) 垂直：–3 dB 為 120°/60°；–6 dB 為 150°/30° 水平：–3 dB 為 110°/70°；–6 dB 為 140°/40° UL 靈敏度瓦數抽頭聲壓級 dBA 在 3.1 公尺 (10 呎)：

火災警報 (UL)：95 Hz 至 17000 Hz

在網罩邊緣的網罩孔隙中插入一支小型工具 (直徑小於 1.5 公釐)，然後拉動以鬆開網罩。 注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。
