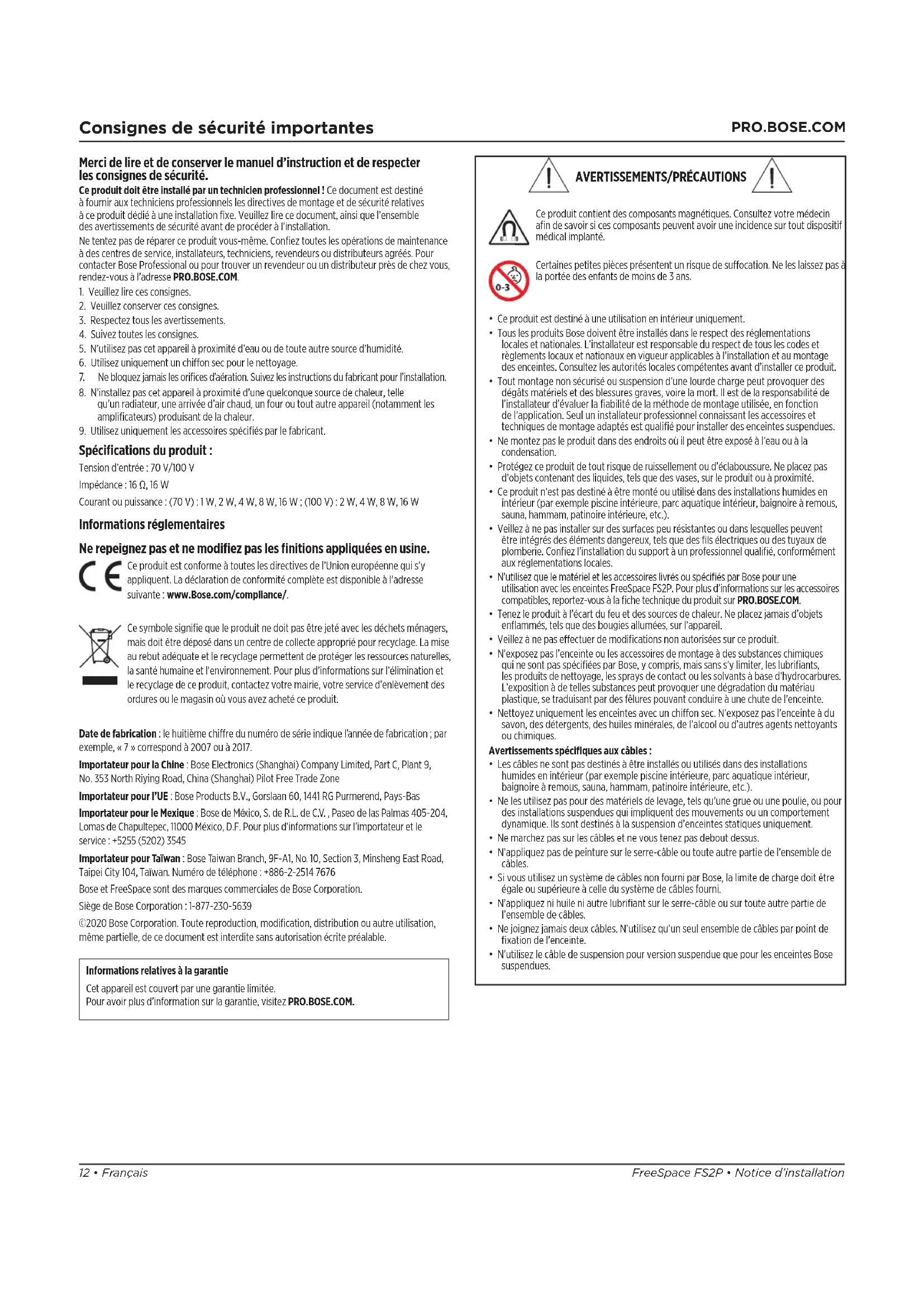

Consignes de sécurité importantes Merci de lire et de conserver le manuel d’instruction et de respecter lesconsignes de sécurité. Ce produit doit être installé par un technicien professionnel! Ce document est destiné àfournir aux techniciens professionnels les directives de montage et de sécurité relatives àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble desavertissements de sécurité avant de procéder à l’installation. Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l’adresse PRO.BOSE.COM.

1. Veuillez lire ces consignes.

2. Veuillez conserver ces consignes.

3. Respectez tous les avertissements.

4. Suivez toutes les consignes.

5. N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.

6. Utilisez uniquement un chion sec pour le nettoyage.

7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.

8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle

qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.

9. Utilisez uniquement les accessoires spécifiés par le fabricant.

Spécifications du produit: Tension d’entrée: 70V/100V Impédance: 16Ω, 16W Courant ou puissance: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W Informations réglementaires Ne repeignez pas et ne modifiez pas les finitions appliquées en usine. Ce produit est conforme à toutes les directives de l’Union européenne qui s’y appliquent. La déclaration de conformité complète est disponible à l’adresse suivante: www.Bose.com/compliance/. Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des ordures ou le magasin où vous avez acheté ce produit. Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par exemple, «7» correspond à 2007 ou à 2017. Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le service: +5255 (5202) 3545 Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676 Bose et FreeSpace sont des marques commerciales de Bose Corporation. Siège de Bose Corporation: 1-877-230-5639 ©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable. Informations relatives à la garantie Cet appareil est couvert par une garantie limitée. Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté. Certaines petites pièces présentent un risque de suocation. Ne les laissez pas à la portée des enfants de moins de 3ans.

• Ce produit est destiné à une utilisation en intérieur uniquement.

• Tous les produits Bose doivent être installés dans le respect des réglementations localeset nationales. L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l’installation et au montage desenceintes. Consultez les autorités locales compétentes avant d’installer ce produit.

• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de l’application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.

• Ne montez pas le produit dans des endroits où il peut être exposé à l’eau ou à la condensation.

• Protégez ce produit de tout risque de ruissellement ou d’éclaboussure. Ne placez pas d’objets contenant des liquides, tels que des vases, sur le produit ou à proximité.

• Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).

• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de plomberie. Confiez l’installation du support à un professionnel qualifié, conformément aux réglementations locales.

• N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes FreeSpaceFS2P. Pour plus d’informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.

• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets enflammés, tels que des bougies allumées, sur l’appareil.

• Veillez à ne pas eectuer de modifications non autorisées sur ce produit.

• N’exposez pas l’enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose, y compris, mais sans s’y limiter, les lubrifiants, lesproduits de nettoyage, les sprays de contact ou les solvants à base d’hydrocarbures. L’exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.

• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou chimiques. Avertissements spécifiques aux câbles :

• Les câbles ne sont pas destinés à être installés ou utilisés dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).

• Ne les utilisez pas pour des matériels de levage, tels qu’une grue ou une poulie, ou pour des installations suspendues qui impliquent des mouvements ou un comportement dynamique. Ils sont destinés à la suspension d’enceintes statiques uniquement.

• Ne marchez pas sur les câbles et ne vous tenez pas debout dessus.

• N’appliquez pas de peinture sur le serre-câble ou toute autre partie de l’ensemble de câbles.

• Si vous utilisez un système de câbles non fourni par Bose, la limite de charge doit être égale ou supérieure à celle du système de câbles fourni.

• N’appliquez ni huile ni autre lubrifiant sur le serre-câble ou sur toute autre partie de l’ensemble de câbles.

• Ne joignez jamais deux câbles. N’utilisez qu’un seul ensemble de câbles par point de fixation de l’enceinte.

• N’utilisez le câble de suspension pour version suspendue que pour les enceintes Bose suspendues.Français • 13Notice d’installation • FreeSpace FS2P

Présentation Contenu de l’emballage Dimensions du produit x 2 x 2 Caractéristiques techniques Pour consulter d’autres caractéristiques, veuillez vous reporter àlafiche technique de l’enceinte FreeSpaceFS2P sur le site PRO.BOSE.COM. Pour consulter les caractéristiques de la norme EN 54-24 (y compris concernant les égaliseurs externes requis), veuillez vous reporter aux évaluations certifiées EN 54-24 de l’enceinte FreeSpace FS2P (AM857610 Rev. 00) sur PRO.BOSE.COM. Caractéristiques physiques Dimensions du produit Diamètre de la grille: 137mm (5,39po) Diamètre du boîtier: 149mm (5,87po) Profondeur: 205mm (8,07po) Dimensions du câble Longueur: 4,57m (15pieds) Diamètre: 2mm (0,08po) Charge maximale (charge de sécurité)

45,36 kg (100,0 lb) Poids net, enceinte avec grille (une seule enceinte) 1,47kg (3,25 lb) Poids brut (paire d’enceintes) 4,06kg (8,95 lb) Environnement Utilisation en intérieur uniquement

1. Utilisez toujours le câble dans la limite de la charge de sécurité

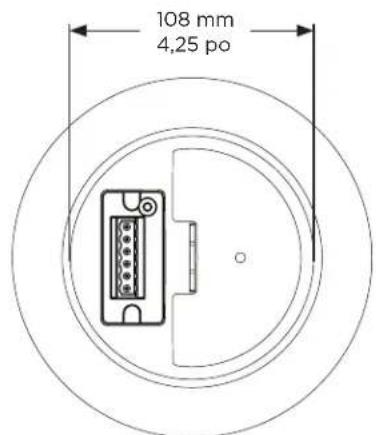

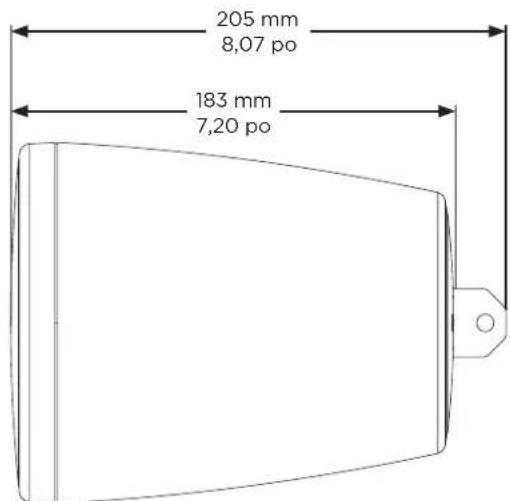

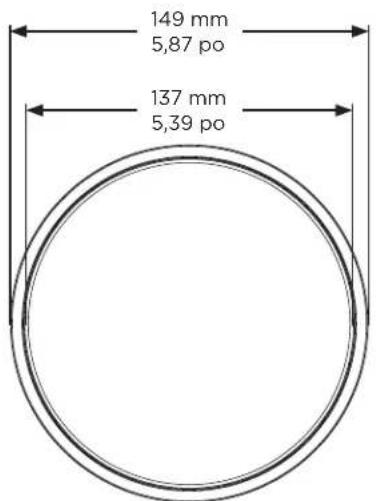

indiquée. Pour le câble de suspension inclus, la charge de sécurité est de 45 kg (100 livres). Informations importantes concernant l’installation Avant d’installer l’enceinte, veuillez consulter les Consignes de sécurité importantes sur la page12. Pour les applications d’alerte en cas d’incendie et d’évacuation, conforme à l’indice IP21C comme requis par la norme EN 54-24. 205mm 8,07po 108mm 4,25po ×2 ×4×8 ×2 137mm 5,39po 149mm 5,87po 183mm 7,20po

Installation Câblage de l’enceinte Épaisseur des câbles L’enceinte FreeSpaceFS2P est conçue pour fonctionner avec des câbles de section18AWG (0,8mm

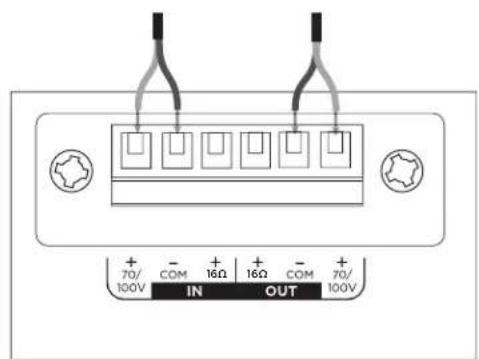

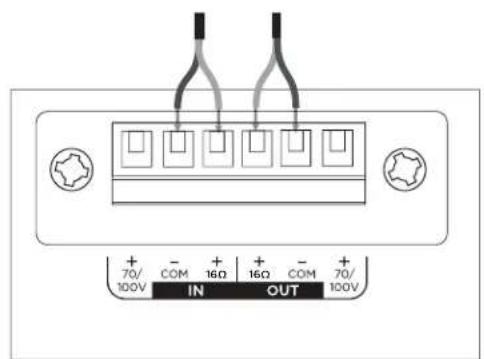

) uniquement. Diagrammes de connexion Exposez sixmillimètres (¼po) defildénudé à relier aux bornes. Remarque: l'enceinte n'est pas adaptée à une utilisation de câbles haut-parleur rigides. Merci de n'utiliser que du câble flexible pour le raccordement. Remarque: la méthode de câblage doit être conforme aux spécifications suivantes: Canada- CSA C22.1, Canadian Electrical Code, Part I, Safety Standard for Electrical Installations, Section 32; États-Unis- National Electrical Code, NFPA70 et National Fire Alarm and Signaling Code, NFPA72. 70/100V 16Ω Préparation du capot de protection des entrées Le capot de protection des entrées est conçu pour trois scénarios de câblage diérents (voir ci-dessus). Pour modifier la configuration du capot de protection des entrées en fonction de votre scénario de câblage, découpez le long de la perforation du conduit en caoutchouc. Utilisez un couplage fileté ½ po à ½ po et deux raccords de conduit au format standard ⅜ po pour des ouvertures de ½ po (voir le schéma ci-dessous). ATTENTION : n’utilisez pas le scénario de câblage ouvert en cas d’installation du capot de protection des entrées avec un conduit flexible. Remarque: il est de la responsabilité de l’installateur d’assurer une bonne étanchéité pour empêcher l’eau de pénétrer dans le connecteur Euroblock. Utilisez du silicone pour extérieur ou de qualité marine pour assurer la bonne étanchéité de toutes les connexions par câble. Remarque : les couplages et les conduits flexibles doivent être homologués UL ; ils doivent convenir à l’application et être installés conformément aux prescriptions des autorités locales compétentes. Entrée simple Entrée et sortie Ouvert 16Ω 16Ω 16Ω 16Ω Réglages de l’enceinte 70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W NC** 100V ** NC: pas de connexion (ne pas utiliser)

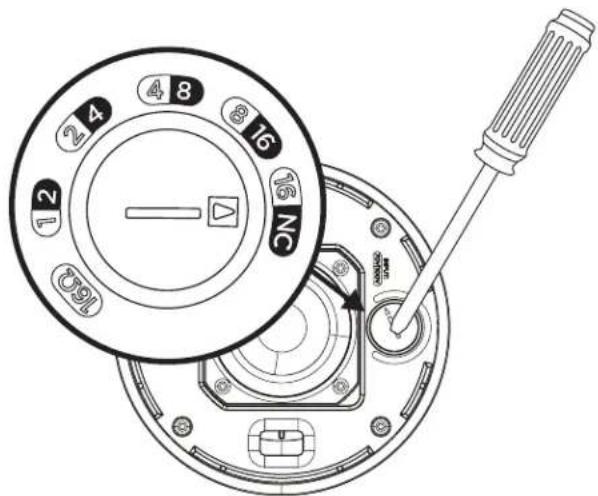

• Réglage d’usine par défaut Réglage de la puissance du transformateur Réglez la prise en la tournant. Utilisez un tournevis à tête plate.Français • 15Notice d’installation • FreeSpace FS2P

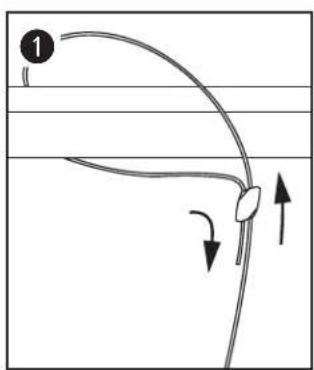

Installation Montage de l’enceinte 1. Insérez le câble de suspension fourni dans le serre-câble et enroulez le câble autour d’une structure de support ; fixez le câble à l’aide du serre-câble. Remarque : des flèches indiquent la direction des câbles sur le serre-câble. A. Pour desserrer le câble, insérez l’outil de fixation dans l’orifice de dégagement et ajustez le câble.

2. Fixez la pince du câble au point de fixation du câble de suspension de l’enceinte.

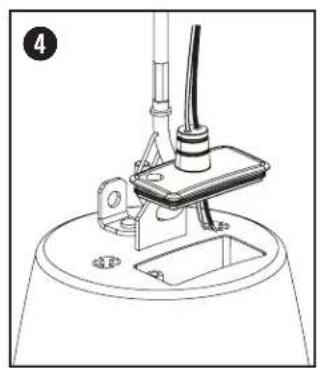

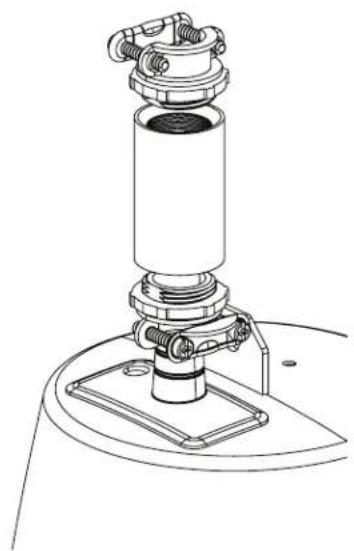

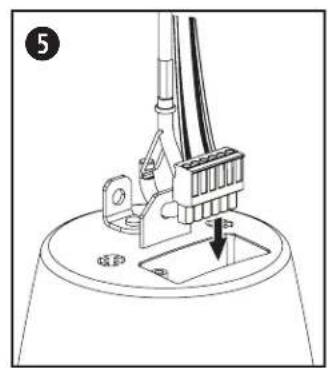

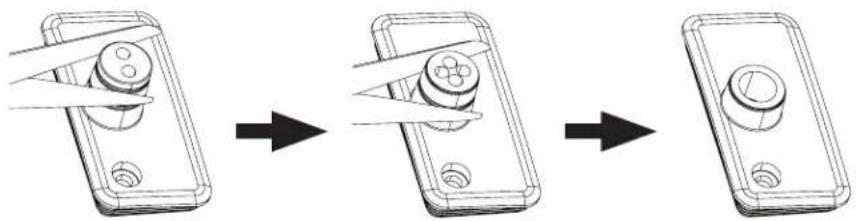

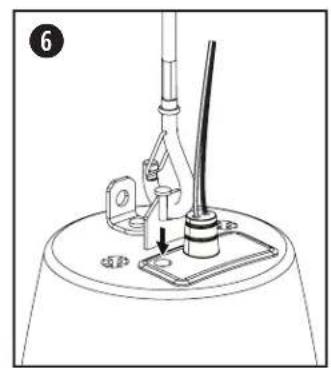

3. Tirez sur l’extrémité libre du câble de suspension pour régler l’enceinte à la hauteur souhaitée. Une fois que vous avez atteint lahauteur d’enceinte souhaitée, coupez la longueur de câble superflue. Remarque : coupez les filaments elochés avec des coupe-fils après avoir taillé les câbles à la longueur voulue. 4. Insérez le câblage de l’enceinte dans la gaine en caoutchouc du capot de protection des entrées (voir Préparation du capot de protection des entrées à la page14). 5. Branchez le connecteur et insérez-le dans l’enceinte. Consultez la section Câblage de l’enceinte à la page14 pour plus d’informations sur le câblage. 6. Placez le capot de protection des entrées sur le connecteur et pressez-le fermement contre l’enceinte pour assurer une étanchéité parfaite. Fixez le capot de protection des entrées à l’aide du tournevis du capot de protection des entrées.

7. Utilisez les attaches de câble fournies pour fixer le câblage au câble de suspension.

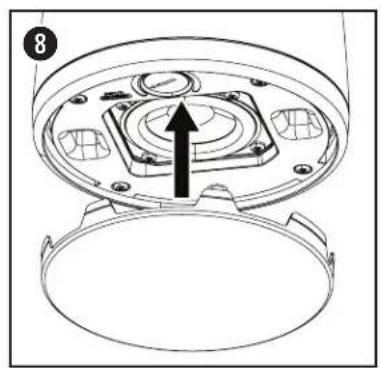

Remarque: avant de fixer la grille, ajustez les réglages de l’enceinte sur la position appropriée pour l’installation. Consultez la section Réglages de l’enceinte à la page14. 8. Alignez la grille sur l’intérieur du boîtier de l’enceinte de manière à ce que les deux plus petits ergots de la grille se trouvent des deux côtés du commutateur de la prise. Poussez la grille sur l’enceinte jusqu’à ce qu’elle soit parfaitement fixée. Si nécessaire, poussez les ergots de la grille vers l’intérieur pour faciliter son insertion dans le boîtier de l’enceinte.

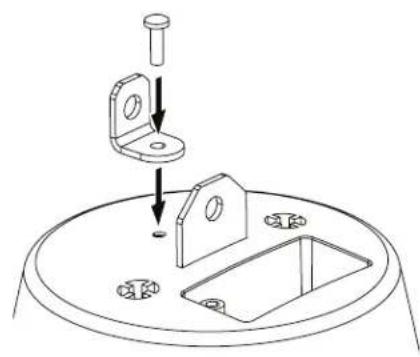

Préparation de l’installation Utilisation d’un câble de sécurité Le code de l’urbanisme de certaines régions impose l’utilisation d’une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l’urbanisme local. Bose recommande l’utilisation (1) d’un fil de sécurité ou (2) d’un câble de sécurité constituant un mécanisme de sécurisation secondaire (non fourni). Reportez-vous auschéma ci-contre à droite pour prendre connaissance des points de fixation de sécurité. Suivez les instructions du fabricant pour toute mise en œuvre d’un dispositif de sécurité secondaire. qw16 • Français FreeSpaceFS2P • Notice d’installation

Installation Conformité aux réglementations et aux normes de sécurité en vigueur L’enceinte Bose FreeSpaceFS2P a fait l’objet d’une phase complète de tests, et elle est conforme aux spécifications et aux utilisations suivantes:

ANSI/UL 1480-2016, CAN/ULC-S541

Utilisation de signalisation en cas d’incendie, catégorie UL UUMW/UUMW7, dossier S3241. Numéro de contrôle 42S9. Produit non destiné à une utilisation avec des systèmes à contrôle en courant continu. Utilisation à l’intérieur dans des endroits secs. EN 54-24: 2008, Enceinte pour systèmes d’alarme vocale pour la détection d’incendie et pour systèmes d’alarme incendie dans les bâtiments Type d’environnement: A (applications en intérieur) Utilisable pour une installation suivant les méthodes de câblage de classe1, 2 ou 3, conformément à la norme NFPA70, National Electric Code, 2002, article640. Utilisable pour une installation suivant les méthodes de câblage de circuit d’alerte incendie selon la norme NFPA70, National Electric Code, 2002, article760. NFPA70, National Electric Code, 2002, article300-22 (c). NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe4.3.10.2.6.5. Directive CEM 89/336/EEC et article10 (1) de cette même directive, EN50081-1 et EN50082-1, comme indiqué par le marquageCE. L’enceinte FreeSpaceFS2P a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison: British Standard Code of Practice BS 5839, partie8, en cas d’utilisation avec le bornier céramique et le fusible thermique. Testé conforme à la norme CEI 60268-5. Angle de couverture nominal (conformément à la norme UL 1480) Vertical: 120°/60° à –3 dB; 150°/30° à –6 dB Horizontal: 110°/70° à –3 dB; 140°/40° à –6 dB Niveau de pression sonore pour mesure de sensibilité suivant la norme UL, en dBA à 3,1mètres: Puissance CAN/ULC-S541 Canada Réglage 70V 100V 1W 78,0 dBA — 2W 80,3 dBA 80,1 dBA 4W 82,9 dBA 82,6 dBA 8W 85,4 dBA 85,2 dBA 16W 87,2 dBA 87,1 dBA 16Ω 86,7 dBA — Les niveaux de pression acoustique indiqués sont conformes à la méthode de signalisation spécifiée UL1480. Réponse en fréquences: Alarme incendie (UL): 95Hz à 17000Hz Démontage de la grille Insérez un petit outil (d’un diamètre de 1,5mm au plus) dans l’un des trous de la grille situés dans le coin, puis tirez pour dégager la grille. ATTENTION: n’utilisez pas de tournevis pour retirer la grille du boîtier. Vous risqueriez d’endommager l’enceinte. Puissance ANSI/UL 1480-2016 États-Unis Réglage 70V 100V 1W 72,4 dBA — 2W 75,1 dBA 75,0 dBA 4W 77,8 dBA 77,6 dBA 8W 80,4 dBA 80,1 dBA 16W 82,7 dBA 82,6 dBA 16Ω 83,0 dBA —Deutsch • 17Installationsanleitung • FreeSpaceFS2P

100/ 70 : 16 16 : 16 8 4 2 :( 100) 16 8 4 2 1 :( 70) :

6- 40/140 3- 70/110 :
