BRUKSANVISNING FreeSpace FS2P BOSE

Viktige sikkerhetsinstruksjoner Les og ta vare på alle sikkerhets- og bruksinstruksjoner. Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen. Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.

2. Ta vare på disse instruksjonene.

3. Ta hensyn til alle advarsler.

4. Følg alle instruksjoner.

5. Ikke bruk dette apparatet i nærheten av vann.

6. Rengjør bare med en ren klut.

7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre

apparater (inkludert forsterkere) som produserer varme.

9. Bare bruk fester/tilbehør som er angitt av produsenten.

Produktklassifisering: Inngangsspenning: 70/100V Impedans: 16Ω, 16W Strøm eller eekt: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W Informasjon om forskrifter Ikke mal eller endre utførelse som er gjort av fabrikken. Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance. Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet. Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller2017. Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545 Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonnummer: +886-2-2514 7676 Bose og FreeSpace er varemerker som tilhører Bose Corporation. Hovedkontoret til Bose Corporation: 1-877-230-5639 ©2020 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuerteller på annen måte brukt uten skriftlig tillatelse på forhånd. Garantiinformasjon Dette produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM. ADVARSLER/FORHOLDSREGLER Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr. Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for barn under 3 år.

• Dette produktet er kun ment for innendørsbruk.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som hardomsmyndighet før du monterer dette produktet.

• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.

• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.

• Ikke utsett produktet for dryppende vann eller vannsprut, og sett ikke gjenstander fyltmed vann, for eksempel vaser, på eller i nærheten av produktet.

• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av enkvalifisert montør og i henhold til lokale retningslinjer.

• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med FreeSpace FS2P-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.

• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.

• Ikke foreta uautoriserte endringer på dette produktet.

• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og athøyttaleren faller ned.

• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren. Kabelspesifikke advarsler:

• Kabelen er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

• Må ikke brukes til løfting, som en kran eller trinse, eller til hengende installasjoner som omfatter bevegelse eller dynamisk virkemåte. Kun beregnet på hengende statiske høyttalere.

• Ikke gå eller stå på kabelinstallasjonen.

• Ikke mal på kabelfestet eller noen annen del av kabelenheten.

• Hvis du bruker et kabelsystem som ikke er levert av Bose, må grensen for arbeidsbelastning være lik eller større enn det medfølgende kabelsystemet.

• Ikke påfør olje eller noe annet smøremiddel på kabelfestet eller noen annen del av kabelenheten.

• Koble aldri to kabler sammen. Bruk bare én kabelenhet per høyttalerfeste.

• Bruk bare opphengskabelen som følger med høyttalerne fra Bose.Norsk • 33Monteringsveiledning • FreeSpace FS2P

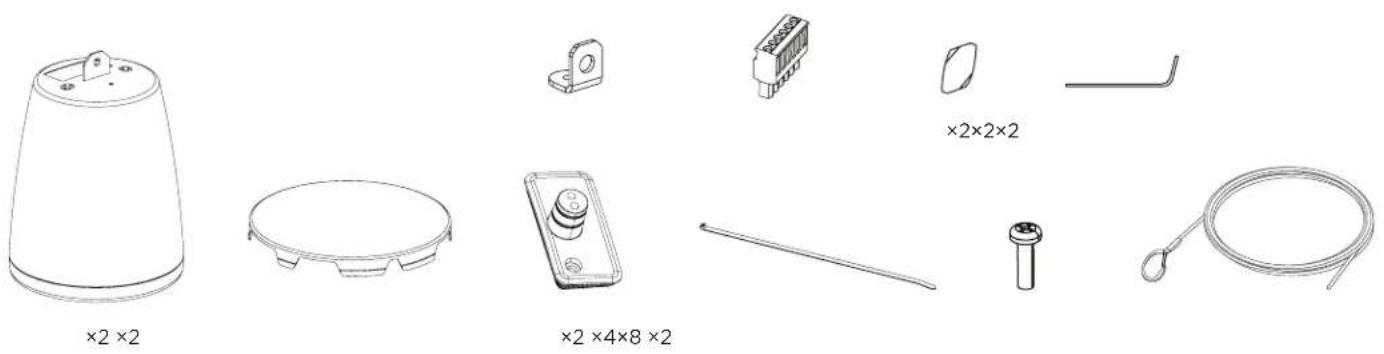

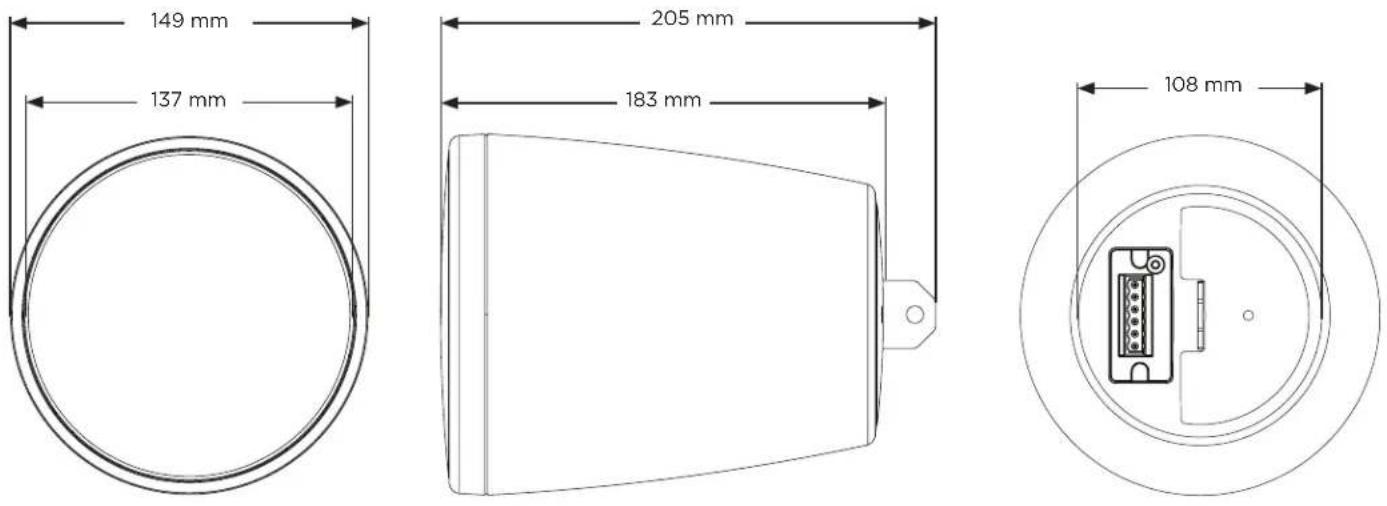

arbeidsbelastningen. Den inkluderte opphengskabelen har en sikker arbeidsbelastning på 45 kg. Viktig informasjon om montering Før du monterer høyttaleren, må du se gjennom Viktige sikkerhetsinstruksjoner på side 32. I forbindelse med brann- og evakueringsvarslinger er den miljøklassifisert for IP21C i henhold til EN 54-24. 205mm 108mm ×2 ×4×8 ×2 137mm 149 mm 183mm ×2×2×2 ×234 • Norsk FreeSpace FS2P • Monteringsveiledning

Konfigurering Kable høyttaleren Kabeldiameter FreeSpace FS2P-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm

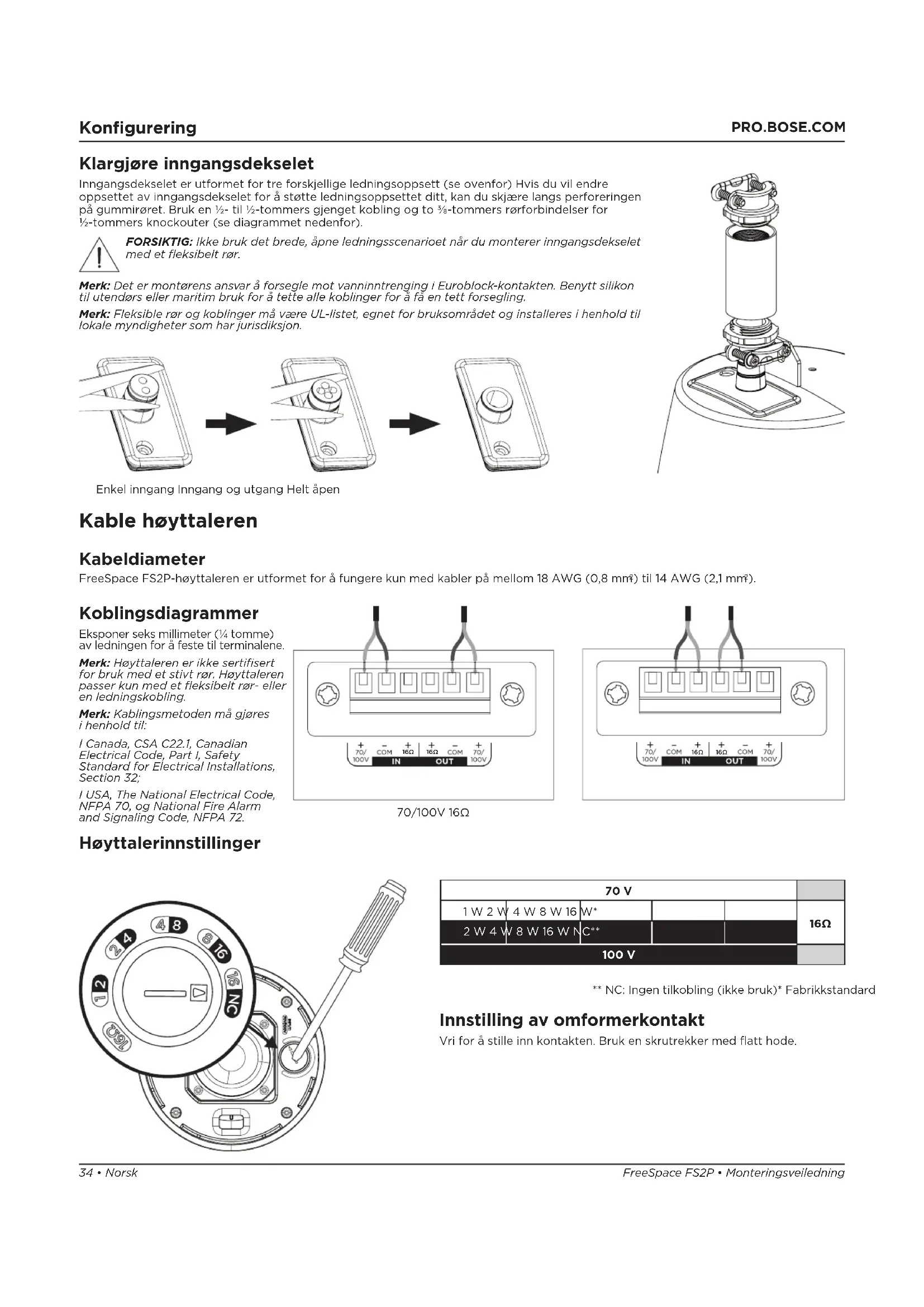

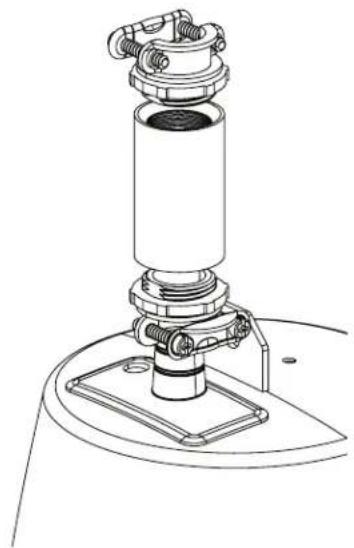

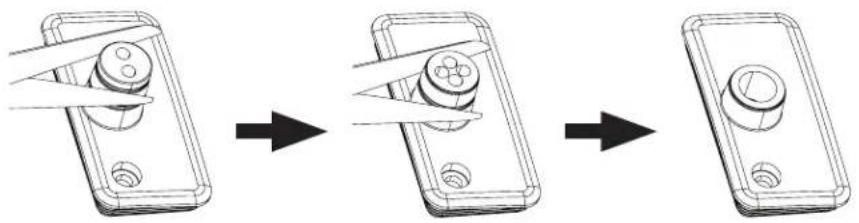

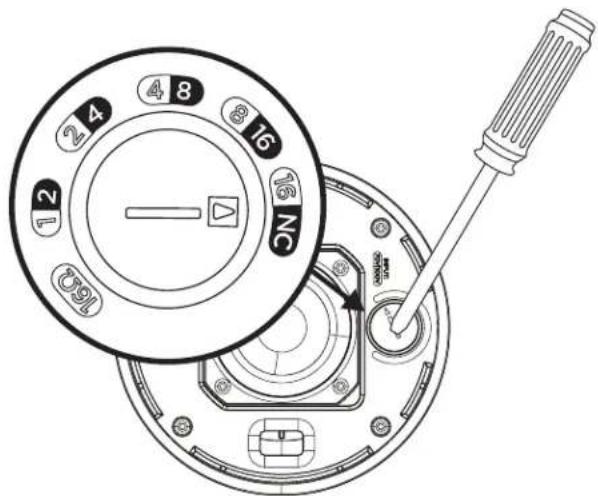

I USA, The National Electrical Code, NFPA 70, og National Fire Alarm andSignaling Code, NFPA 72. 70/100V 16Ω Klargjøre inngangsdekselet Inngangsdekselet er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av inngangsdekselet for åstøtte ledningsoppsettet ditt, kan du skjære langs perforeringen på gummirøret. Bruk en ½- til ½-tommers gjenget kobling og to ⅜-tommers rørforbindelser for ½-tommers knockouter (se diagrammet nedenfor). FORSIKTIG: Ikke bruk det brede, åpne ledningsscenarioet når du monterer inngangsdekselet med et fleksibelt rør. Merk: Det er montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. Benytt silikon til utendørs eller maritim bruk for å tette alle koblinger for å få en tett forsegling. Merk: Fleksible rør og koblinger må være UL-listet, egnet for bruksområdet og installeres i henhold til lokale myndigheter som har jurisdiksjon. Enkel inngang Inngang og utgang Helt åpen 16Ω 16Ω 16Ω 16Ω Høyttalerinnstillinger 70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W NC** 100V ** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard Innstilling av omformerkontakt Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.Norsk • 35Monteringsveiledning • FreeSpace FS2P

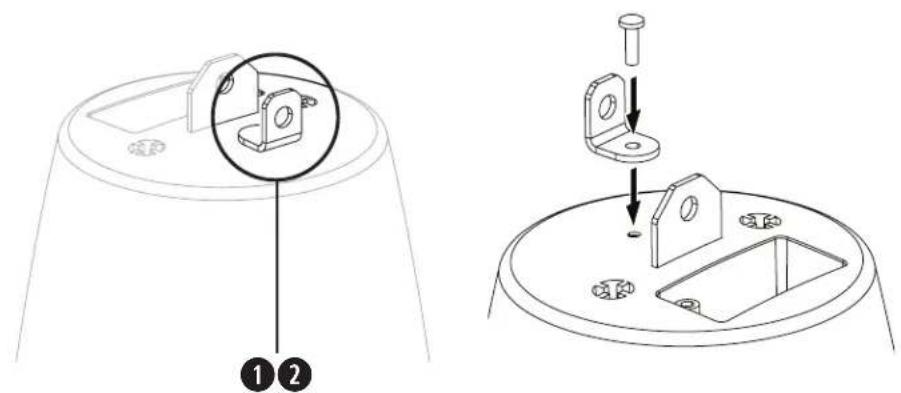

Montering Forberede monteringen Bruke en sikkerhetskabel Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser. Bose anbefaler at du bruker (1) en sikkerhetsledning, (2) en sikkerhetskabel som sekundær sikringsmekanisme (følger ikke med). Se diagrammet til høyre for å sepunkter om sikkerhetsfeste. Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

3. Trekk i den løse enden av opphengskabelen for å justere høyttaleren til ønsket høyde. Når du har nådd ønsket høyde på høyttaleren, må du kutte bort overflødig kabel. Merk: Skjær til frynsete ender med wirekuttere etter at du har fått riktig lengde.

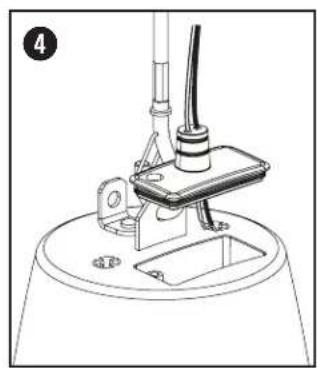

4. Før høyttalerledningene gjennom gummikanalen på inngangsdekselet (se Klargjøre inngangsdekselet på side 34).

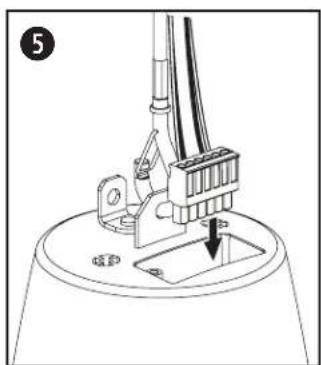

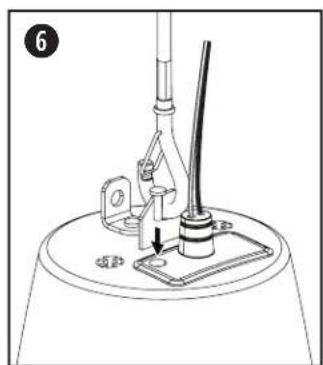

5. Sett ledningene i kontakten og kontakten i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kablehøyttaleren på side 34. 6. Plasser inngangsdekselet over kontakten og trykk det godt mot høyttaleren for å skape en tett forsegling. Fest nngangsdekselet ved hjelp av skruen på inngangsdekselet.

7. Bruk kabelstripsene som følger med til å feste ledningen til opphengskabelen.

Merk: Før du fester grillen, må du justere høyttalerens innstillinger til ønsket nivå for monteringen. Se Høyttalerinnstillinger på side 34. 8. Sett grillen på linje med innsiden av høyttalerkabinettet, slik at de to minste tappene til grillen er på hver side av bryteren. Skyv grillen på høyttaleren til den er festet på plass. Om nødvendig trykker du grilltappene innover for åfeste den skikkelig til høyttalerkabinettet.

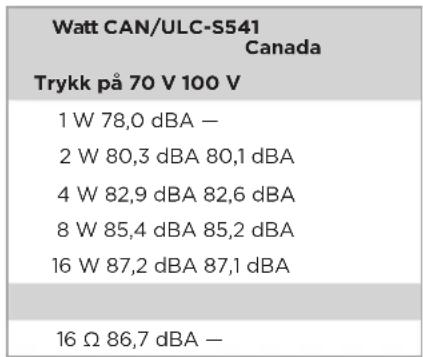

Montering Samsvar med sikkerhet og forskrifter Bose FreeSpace FS2P-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder: Oppført i ANSI/UL 1480-2016, CAN/ULC-S541 Fire Protective Signaling Use – UL-kategori UUMW/UUMW7, filnummer S 3241. Kontrollnummer 42S9. Ikke til bruk med DC-overvåkede systemer. Egnet for bruk innendørs på tørre steder. EN 54-24: 2008, høyttaler til alarmsystemer for brannregistrering og brannalarmsystemer i bygninger Miljøtype: En (enhet til innendørsbruk) Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code, 2002, artikkel 640. Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760 NFPA 70, National Electrical Code, 2002, artikkel 300-22(c). NFPA 90-A, 2002, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5. EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket. FreeSpace FS2P-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen. Testet i samsvar med IEC60268-5. Nominell dekningsvinkel (per UL 1480) Vertikal: 120°/60° ved –3dB; 150°/30° v ed –6dB Horisontal: 110°/70° ved –3 dB; 140°/40° ved –6 dB Ul-wattfølsomhet for lydtrykknivå i dBA ved 3,1 meter: Watt CAN/ULC-S541 Canada Trykk på 70 V 100 V 1 W 78,0 dBA — 2 W 80,3 dBA 80,1 dBA 4 W 82,9 dBA 82,6 dBA 8 W 85,4 dBA 85,2 dBA 16 W 87,2 dBA 87,1 dBA 16Ω 86,7 dBA — Oppgitt SPLs er per den UL 1480-spesifiserte rapportmetoden. Frekvensrespons: Brannalarm (UL): 95Hz til 17000 Hz Fjerne grillen Stikk et lite verktøy (ikke større enn 1,5millimeter i diameter) gjennom grillens perforering i kanten på grillen og trekk for å løsne grillen. FORSIKTIG: Ikke bruk en skrutrekker for å fjerne grillen fra kabinettet. Dette kan skade høyttaleren. Watt ANSI/UL 1480-2016 USA Trykk på 70 V 100 V 1 W 72,4 dBA — 2 W 75,1 dBA 75,0 dBA 4 W 77,8 dBA 77,6 dBA 8 W 80,4 dBA 80,1 dBA 16 W 82,7 dBA 82,6 dBA 16Ω 83,0 dBA —Polski • 37Podręcznik instalacji • FreeSpace FS2P
