MANUALE UTENTE FreeSpace FS2P BOSE

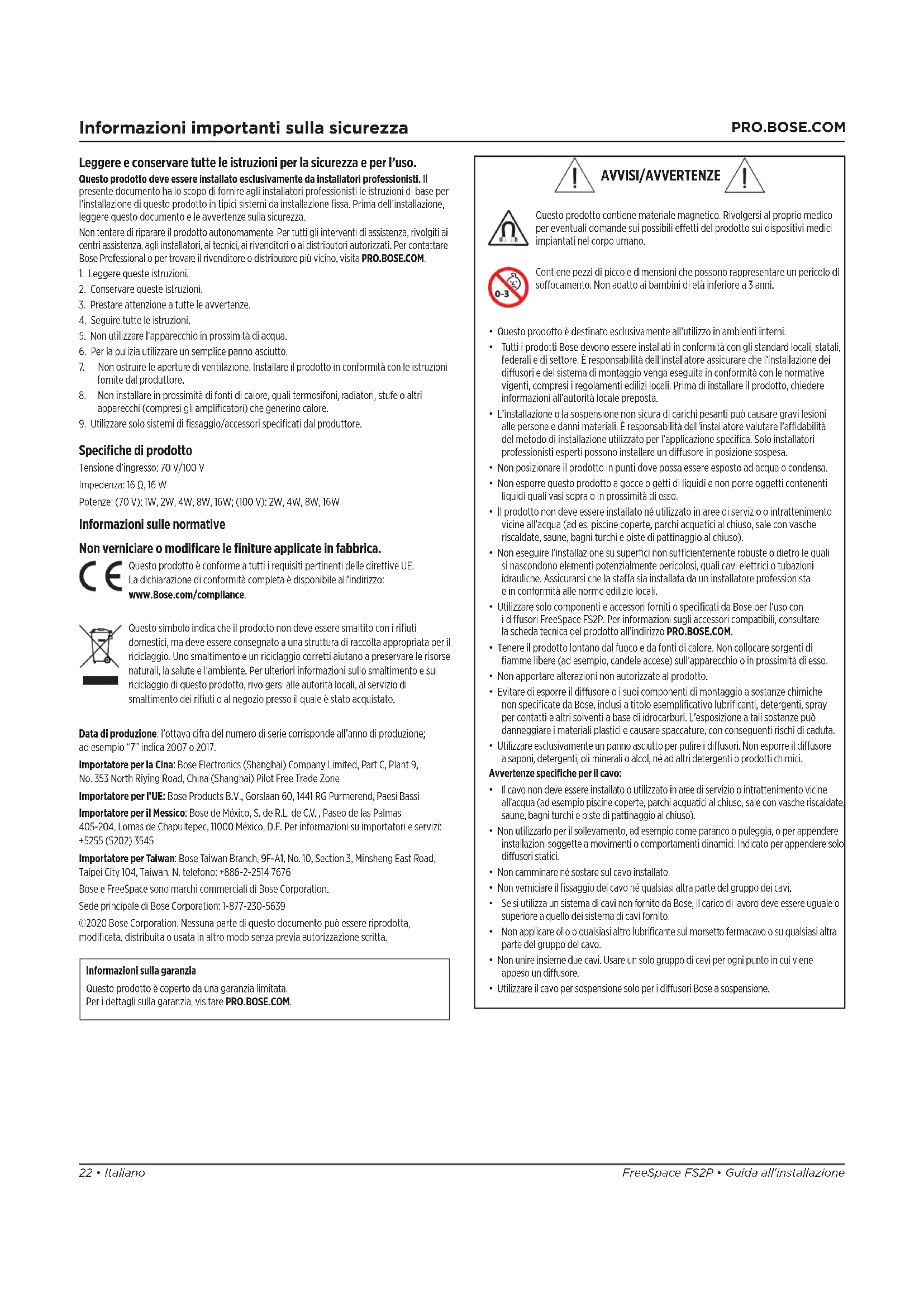

Informazioni importanti sulla sicurezza Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso. Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l’installazione di questo prodotto in tipici sistemi da installazione fissa. Prima dell’installazione, leggere questo documento e le avvertenze sulla sicurezza. Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare l’apparecchio in prossimità di acqua.

6. Per la pulizia utilizzare un semplice panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni

fornite dal produttore.

8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri

apparecchi (compresi gli amplificatori) che generino calore.

9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

Specifiche di prodotto Tensione d’ingresso: 70 V/100 V Impedenza: 16 Ω, 16 W Potenze: (70 V): 1W, 2W, 4W, 8W, 16W; (100 V): 2W, 4W, 8W, 16W Informazioni sulle normative Non verniciare o modificare le finiture applicate in fabbrica. Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. Ladichiarazione di conformità completa è disponibile all’indirizzo: www.Bose.com/compliance. Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato. Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione; adesempio “7” indica 2007 o 2017. Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori eservizi: +5255 (5202) 3545 Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676 Bose e FreeSpace sono marchi commerciali di Bose Corporation. Sede principale di Bose Corporation: 1-877-230-5639 ©2020 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta. Informazioni sulla garanzia Questo prodotto è coperto da una garanzia limitata. Per i dettagli sulla garanzia, visitare PRO.BOSE.COM. AVVISI/AVVERTENZE Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili eetti del prodotto sui dispositivi medici impiantati nel corpo umano. Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di soocamento. Non adatto ai bambini di età inferiore a 3 anni.

• Questo prodotto è destinato esclusivamente all’utilizzo in ambienti interni.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei diusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all’autorità locale preposta.

• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità del metodo di installazione utilizzato per l’applicazione specifica. Solo installatori professionisti esperti possono installare un diusore in posizione sospesa.

• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.

• Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenenti liquidi quali vasi sopra o in prossimità di esso.

• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all’acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

• Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. Assicurarsi che la staa sia installata da un installatore professionista einconformità alle norme edilizie locali.

• Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con idiusori FreeSpace FS2P. Per informazioni sugli accessori compatibili, consultare lascheda tecnica del prodotto all’indirizzo PRO.BOSE.COM.

• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.

• Non apportare alterazioni non autorizzate al prodotto.

• Evitare di esporre il diusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L’esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.

• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre il diusore asaponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici. Avvertenze specifiche per il cavo:

• Il cavo non deve essere installato o utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad esempio piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

• Non utilizzarlo per il sollevamento, ad esempio come paranco o puleggia, o per appendere installazioni soggette a movimenti o comportamenti dinamici. Indicato per appendere solo diusori statici.

• Non camminare né sostare sul cavo installato.

• Non verniciare il fissaggio del cavo né qualsiasi altra parte del gruppo dei cavi.

• Se si utilizza un sistema di cavi non fornito da Bose, il carico di lavoro deve essere uguale o superiore a quello dei sistema di cavi fornito.

• Non applicare olio o qualsiasi altro lubrificante sul morsetto fermacavo o su qualsiasi altra parte del gruppo del cavo.

• Non unire insieme due cavi. Usare un solo gruppo di cavi per ogni punto in cui viene appeso un diusore.

• Utilizzare il cavo per sospensione solo per i diusori Bose a sospensione.Italiano • 23Guida all'installazione • FreeSpace FS2P

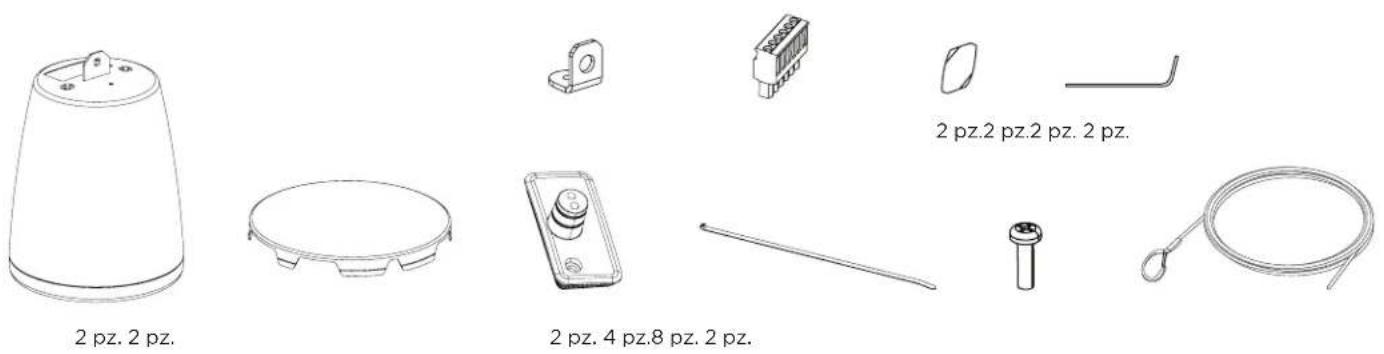

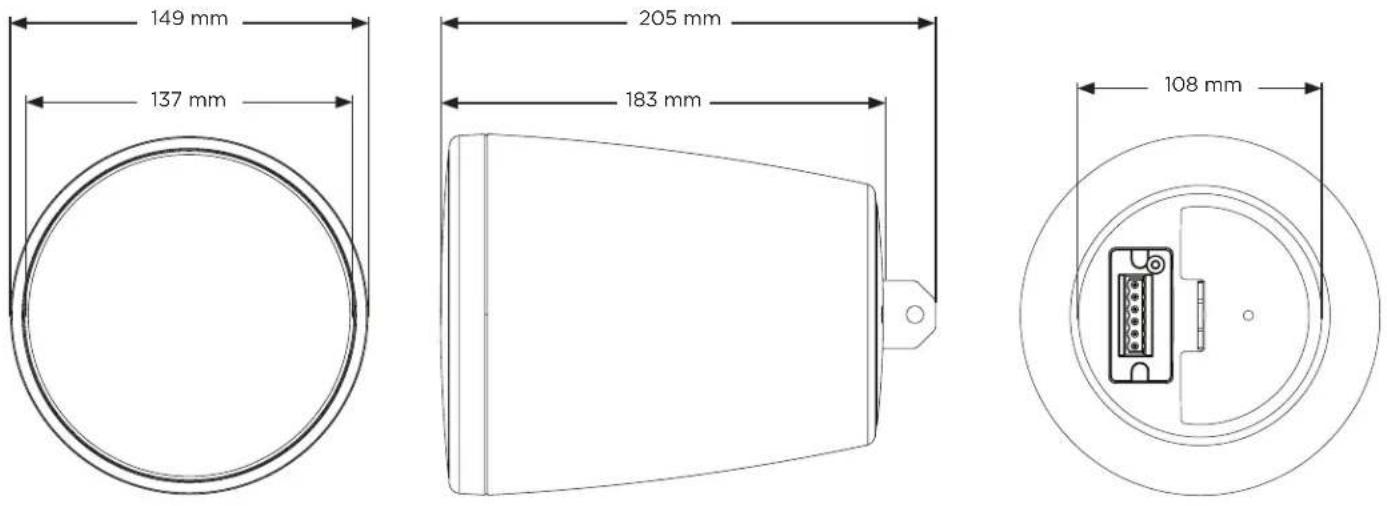

Panoramica Contenuto della confezione Dimensioni del prodotto 2 pz. 2 pz. Specifiche tecniche Per ulteriori specifiche, consultare la scheda tecnica del diusore FreeSpace FS2P all’indirizzo PRO.BOSE.COM. Per le specifiche EN 54-24 (inclusa EQ esterna obbligatoria), leggere le valutazioni di certificazione FreeSpace FS2P EN 54-24 (AM857610 Rev. 00) all’indirizzo PRO.BOSE.COM. Caratteristiche fisiche Dimensioni del prodotto Diametro griglia: 137 mm Diametro cabinet: 149 mm Profondità: 205 mm Dimensioni dei cavi Lunghezza: 4,57 m Diametro: 2 mm Carico massimo (carico di lavoro di sicurezza)

45,36 kg Peso netto del diusore con griglia (singolo) 1,47 kg Peso di spedizione (coppia) 4,06 kg Dati ambientali Solo per interni

1. Utilizzare sempre il cavo entro il carico di lavoro di sicurezza

dichiarato. Il cavo per sospensione incluso ha un carico di lavoro di sicurezza di 45 kg. Informazioni importanti sull’installazione Prima di installare il diusore, consultare la sezione Istruzioni importanti sulla sicurezza a pagina 22. Per le applicazioni di segnalazione incendi ed evacuazioni, certificazione ambientale IP21C secondo EN54-24. 205 mm 108 mm 2 pz. 4 pz.8 pz. 2 pz. 137 mm 149 mm 183 mm 2 pz.2 pz.2 pz. 2 pz.24 • Italiano FreeSpace FS2P • Guida all'installazione

Configurazione Cablaggio del diusore Diametro dei cablaggi Il diusore FreeSpace FS2P è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm

Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali. Nota: il diusore non è certificato per l’utilizzo con un corrugato rigido. Il diusore può essere utilizzato con connessioni di cablaggio o tubi protettivi flessibili. Nota: il metodo di cablaggio deve essere conforme alle seguenti normative. In Canada, CSA C22.1, Canadian Electrical Code, Part I, Safety Standard for Electrical Installations,

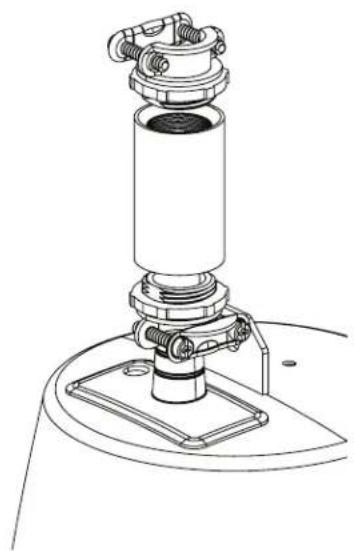

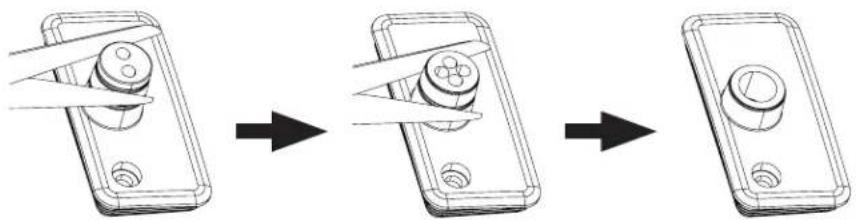

Negli Stati Uniti, National Electrical Code, NFPA 70, e National Fire Alarm and Signaling Code, NFPA 72. 70/100V 16Ω Preparazione della cover di protezione degli ingressi La cover di protezione degli ingressi è progettata per tre diversi tipi di cablaggio (vedere sopra). Per adattare la configurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare il tubo protettivo in gomma lungo la perforazione. Utilizzare un giunto filettato con entrambe le aperture da ½" e due raccordi del corrugato in formato commerciale da ⅜" per passacavi da ½" (vedi lo schema seguente). ATTENZIONE: non utilizzare il cablaggio completamente aperto durante l'installazione della cover di protezione con un tubo flessibile. Nota: è responsabilità dell’installatore sigillare il tubo per prevenire l'ingresso di acqua nel connettore Euroblock. Per garantire la perfetta tenuta di tutte le connessioni di cablaggio, utilizzare silicone per ambienti esterni o per usi marini. Nota: i raccordi e i condotti flessibili devono essere conformi alla certificazione UL, adatti per l'applicazione e installati in conformità con le autorità locali competenti. Ingresso singolo Ingresso e uscita Ampia apertura 16Ω 16Ω 16Ω 16Ω Impostazioni del diusore 70 V 1W 2W 4W 8W 16W* 16 Ώ 2W 4W 8W 16W NC** 100 V **NC: nessuna connessione (non utilizzare)*Impostazioni di fabbrica Impostazione potenza del trasformatore Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.Italiano • 25Guida all'installazione • FreeSpace FS2P

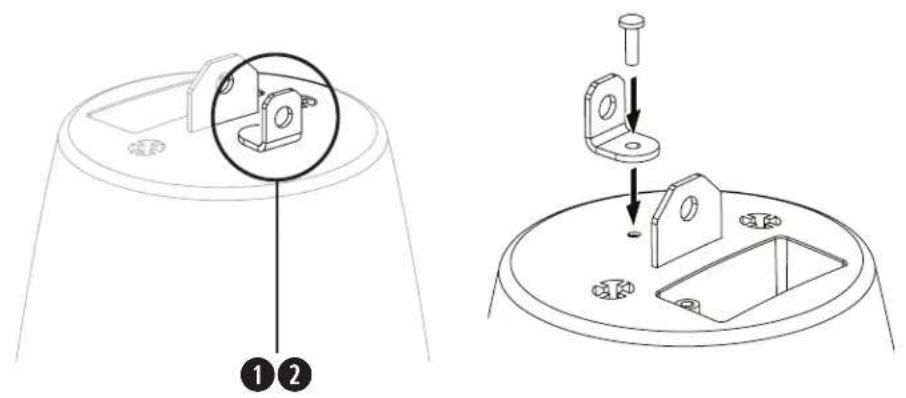

Installazione Preparazione dell’installazione Uso di un cavo di sicurezza Alcune normative edilizie regionali richiedono l’impiego di un secondo metodo di fissaggio dei diusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali. Bose raccomanda l’utilizzo di (1) un cavo di frenatura o di (2) un cavo di sicurezza come meccanismo di fissaggio secondario (non inclusi). Vedere lo schema riportato adestra per i punti di fissaggio di sicurezza. Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato.

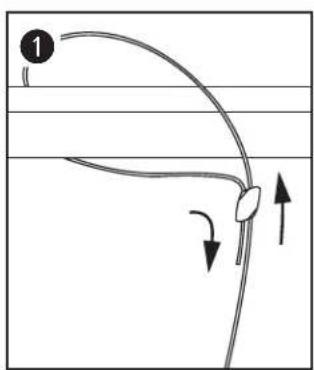

Installazione del diusore 1. Inserire il cavo di sospensione incluso all'apposito morsetto fermacavi e avvolgerlo intorno a una struttura di supporto; fissare il cavo per mezzo del morsetto fermacavi. Nota: le frecce sul morsetto fermacavi indicano la direzione del cavo. A. Per allentare il cavo, inserire l'attrezzo per il morsetto nel foro di rilascio e regolare il cavo.

2. Fissare l'apposita clip al punto di attacco del cavo di sospensione del diusore.

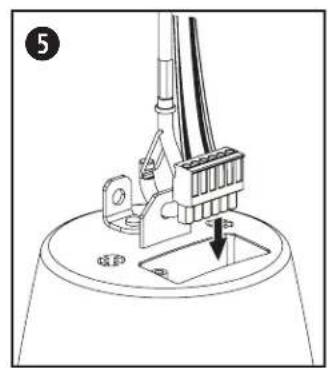

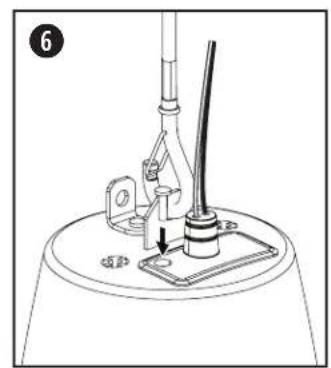

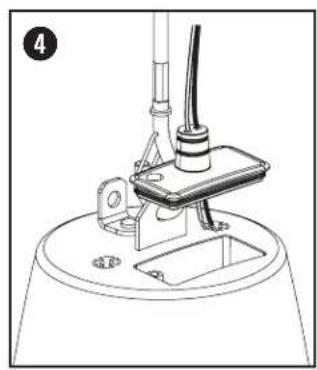

3. Tirare l'estremità libera del cavo di sospensione per regolare il diusore all'altezza desiderata. Una volta sistemato il diusore all'altezza desiderata, tagliare il cavo in eccesso. Nota: dopo aver tagliato alla lunghezza giusta, utilizzare un taglierino per rimuovere tutte le parti sfilacciate. 4. Inserire il cablaggio del diusore attraverso il tubo protettivo in gomma della cover di protezione degli ingressi (consultare la sezione Preparazione della cover di protezione degli ingressi a pagina 24). 5. Collegare il connettore e inserirlo nel diusore. Per informazioni sul cablaggio, vedere Cablaggio del diusore a pag.24. 6. Posizionare la cover di protezione degli ingressi sul connettore e premerla con decisione contro il diusore per assicurarne la tenuta. Fissare la cover di protezione degli ingressi utilizzando la vite in dotazione.

7. Utilizzare le fascette fermacavi incluse per fissare il cablaggio al cavo di sospensione.

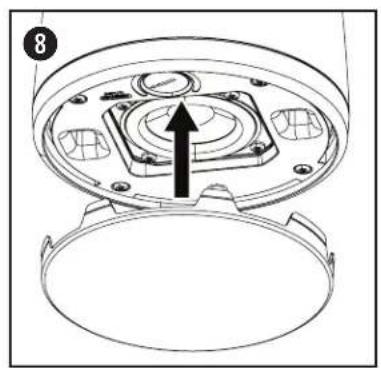

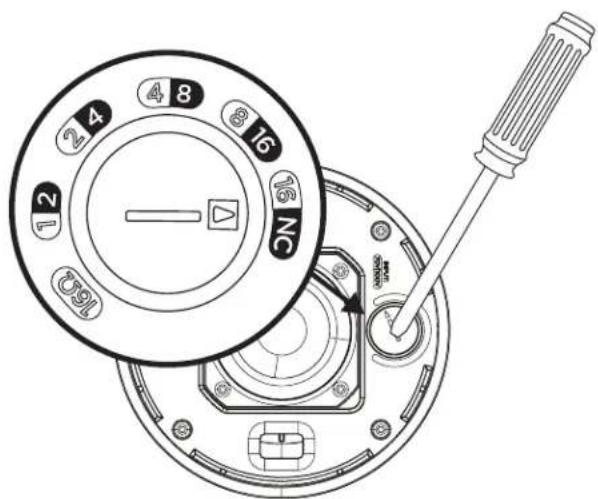

Nota: prima di fissare la griglia, regolare le impostazioni di tapping del diusore sull'impostazione appropriata per l'installazione. Consultare la sezione Impostazioni del diusore a pagina 24. 8. Allineare la griglia alla parte interna del cabinet del diusore in modo che le due linguette più piccole della stessa si trovino su entrambi i lati dell'interruttore che regola la potenza del trasformatore. Spingere la griglia sul diusore finché non è fissata in posizione. Se necessario, spingere le linguette della griglia verso l'interno per inserirle correttamente nel cabinet del diusore.

i26 • Italiano FreeSpace FS2P • Guida all'installazione

Installazione Conformità alle norme di sicurezza Il diusore Bose FreeSpace FS2P ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Certificazione ANSI/UL 1480-2016, CAN/ULC-S541 Uso Fire Protective Signaling – UL Categoria UUMW/UUMW7, Numero file S 3241. Numero controllo 42S9. Da non utilizzare con sistemi controllati in CC. Adatto per l'uso in ambienti interni non caratterizzati da umidità. EN 54-24: 2008, diusore per sistemi di allarme vocale per Sistemi di rivelazione e di segnalazione d'incendio per edifici Classe di protezione: A (applicazioni in interni) Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code, 2002, Articolo 640. Adatti per l'uso con metodi di cablaggio per circuiti di allarme antincendio in conformità a NFPA 70, National Electric Code, 2002, Articolo 760. NFPA 70, National Electric Code, 2002, Articolo 300-22(c). NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell’aria e ventilazione, Paragrafo 4.3.10.2.6.5. Direttiva EMC 89/336/EEC e articolo 10 (1) della direttiva, in conformità a EN50081-1 e EN50082-1, come indicato dal marchio CE. Il diusore FreeSpace FS2P è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati: British Standard Code of Practice BS 5839, Sezione 8, se utilizzato con morsettiera in ceramica e fusibile termico. Collaudato in conformità a IEC60268-5. Angolo di copertura nominale (conformemente a UL 1480) Verticale: 120°/60° a -3 dB; 150°/30° a -6 dB Orizzontale: 110°/70° a -3 dB; 140°/40° a -6 dB Certificato UL sensibilità potenza impegnata, livello di pressione sonora dB a 3,1 metri: Potenza impegnata CAN/ULC-S541 Canada 70 V 100 V 1 W 78,0 dBA — 2 W 80,3 dBA 80,1 dBA 4 W 82,9 dBA 82,6 dBA 8 W 85,4 dBA 85,2 dBA 16 W 87,2 dBA 87,1 dBA 16 Ω 86,7 dBA — I livelli di pressione sonora forniti sono conformi al metodo di segnalazione specificato dalla certificazione UL 1480. Risposta in frequenza: Allarme antincendio (certificazione UL): da 95 Hz a 17000 Hz Rimozione della griglia Inserire un attrezzo di piccole dimensioni (non più di 1,5 millimetri di diametro) nel foro della griglia che si trova sul bordo e tirare per sganciare la griglia. ATTENZIONE: non utilizzare un cacciavite per far leva sulla griglia e tentare di separarla dal cabinet. Ciò potrebbe danneggiare ildiusore. Potenza impegnata
