INSTRUKCJA OBSŁUGI EdgeMax EM180 BOSE

Instrukcja montażu....51

安装指南 58

安装指南 65

設置ガイド....72

1. دليل التركيب

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.

Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, przedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, ze przedawcą bądź dystrybutorem w okolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie z instrukcjami.
5. Nie należy korzystać z tego urządzenia w pobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.
8. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).
9. Należy korzystać wyłącznie z dodatków i akcesoriów zalecanych przez producenta.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

• Wszystkie produkty Bose muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.
• Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę o odpowiednim sprzęcie i bezpiecznych technikach montażu.
• Nie wolno montować produktu w pomieszczeniach, w których może występować skraplanie pary wodnej.
• Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).
• Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.
• Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub określonych przez firmę Bose jako odpowiednie do głośników EdgeMax EM90 i EM180. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Podczas instalacji nie wolno używać rozpuszczalników na bazie węglowodorów, środków smarnych ani środków czyszczących jakiegokolwiek typu i naności ich wokoł głośnika ani na urządzenie czy dołączone elementy montażowe, Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.
• Osłona wyposażona jest w linkę bezpieczeństwa przeznaczoną do jednorazowego użytku.

Klasyfikacja produktu:

Napięcie wejściowe: 70 V / 100 V

Impedancja: 8 Ω, 125 W

Prąd lub moc: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V):

5 W, 10 W, 20 W, 40 W, 80 W

Informacje prawne

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.

Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: [phone]

Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: [phone]

Bose i EdgeMax są znakami towarowymi firmy Bose Corporation.

Siedziba główna firmy Bose Corporation: 1-877-230-5639

© 2019 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją.

Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

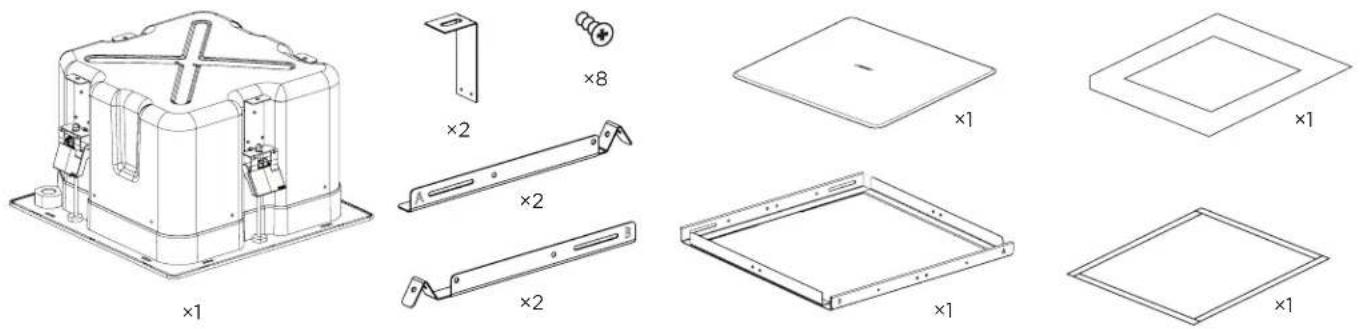

Zawartość opakowania

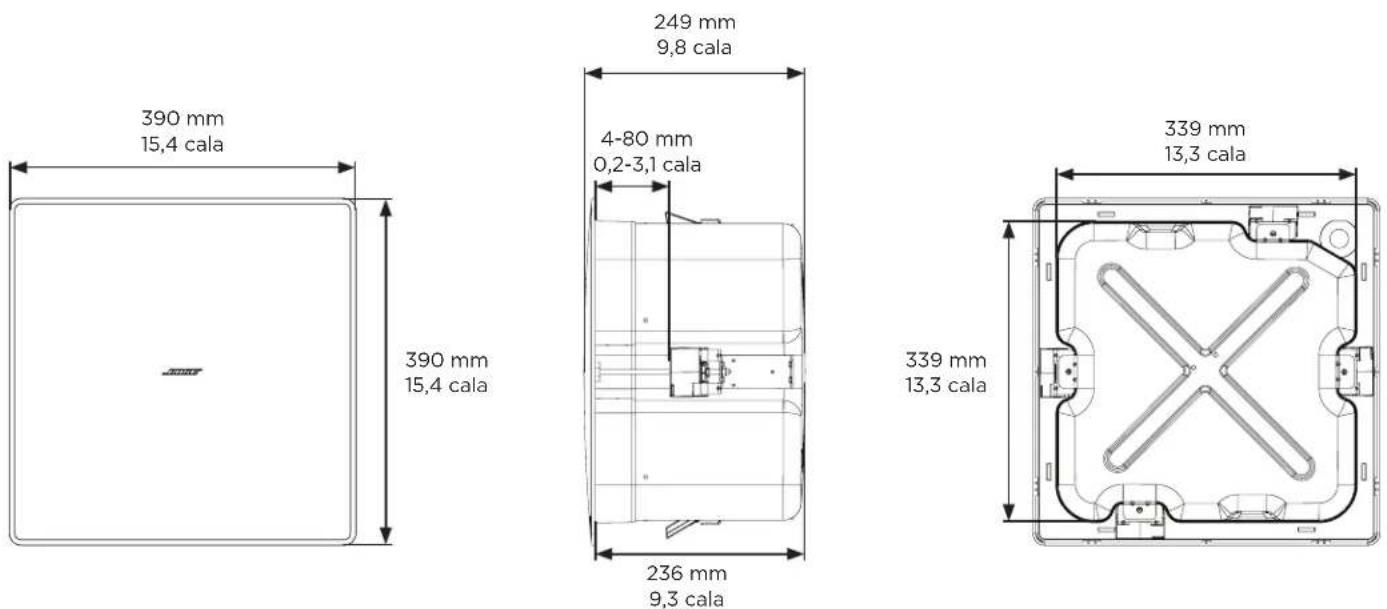

Wymiary produktu

Dane techniczne

Dodatkowe dane techniczne można znaleźć w arkuszu danych technicznych EdgeMax EM90 i EM180 na stronie PRO.BOSE.COM.

Fizyczne
Wymiary produktu Ostona: 390 × 390 mm(15,4 × 15,4 cala)
	Obudowa: 339 × 339 mm(13,3 × 13,3 cala)
	Głębokość tylnej puszki: 236 mm(9,3 cala)
Wycięcie otworu 345 × 345 mm (13,6 × 13,6 cala)
Maksymalna grubość sufitu 80 mm (3,1 cala)
Waga netto - głośnik z osłoną	10,1 kg (22,2 funta)
Waga netto - mostek płytkowy	1,4 kg (3,1 funta)
Waga przesyłki 12,5 kg (27,6 funta)

Ważne informacje dotyczące instalacji

Instalator jest zobowiązany zainstalować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.

Odpowiedzialność za bezpieczeństwo instalacji głośników spoczywa na instalatorze. Nieprawidłowe zamontowanie głośnika może spowodować uszkodzenie urządzenia, obrażenia ciała lub śmierć.

Nie wolno montować produktu w pomieszczeniach, w których może występować skraplanie pary wodnej.

Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z woda (w tym m.in, basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, żażniach parowych i lodowiskach).

Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.

Podczas instalacji nie wolno używać rozpuszczalników na bazie węglowodorów, środków smarnych ani środków czyszczących jakiegokolwiek typu i nanosić ich wokół głośnika ani na urządzenie czy dołączone elementy montażowe, Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.

Opcje montażu

Opcje montażu i akcesoria

1 Regulowany mostek do płytek (w zestawie)
2 Podkładka montażowa (opcjonalna)

W przypadku korzystania z elastycznego metalowego kanału kablowego należy użyć łącznika ^3/8 cala lub podwójnego złącza ^3/8 cala (dupleksu).

Uwaga: przepusty kablowe nie są dołączone do zestawu.

^3/8 cala, pojedynczy ^3/8 cala, podwójne

wejście/pętla

Okablowanie głośnika

Z wykorzystaniem bezpośrednich złączy wejściowych

Wymagania dotyczące grubości przewodów od okablowania do zacisków głośników: należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,5 mm²).

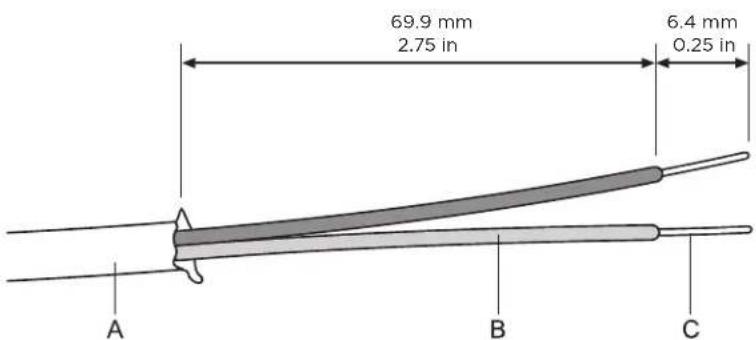

Przygotowanie przewodu

Przytnij osłone zewnętrzna (A) i niektóre elementy izolacji przewodów (B), aby odsłonić przewód (C) w celu przymocowania do zacisków.

Ustawienia głośnikaSchematy połączeń

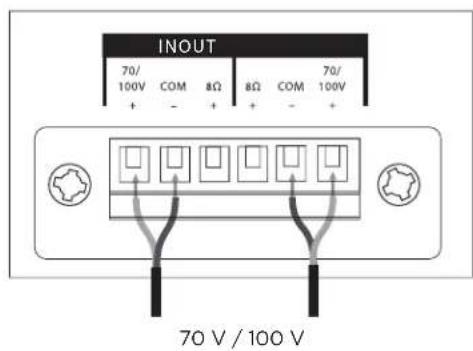

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 70 V / 100 V

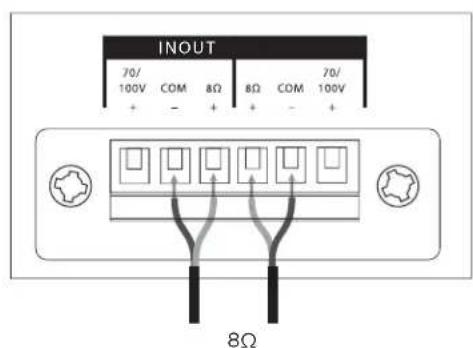

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 8Ω

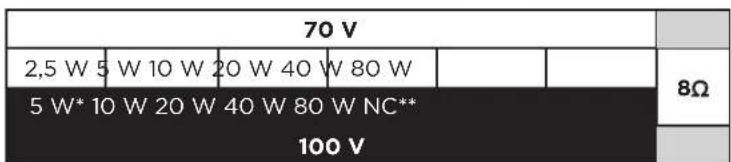

WALL INPUT (LOW EX2) 25 V 10V GW R/W 10V 20V 60V 40V MOS R/OS -1 V 36

* Ustawienia fabryczne ** NC brak połączenia (nie używać)

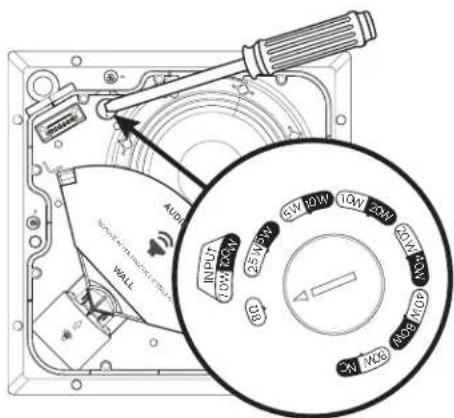

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.

Przygotowanie do montażu

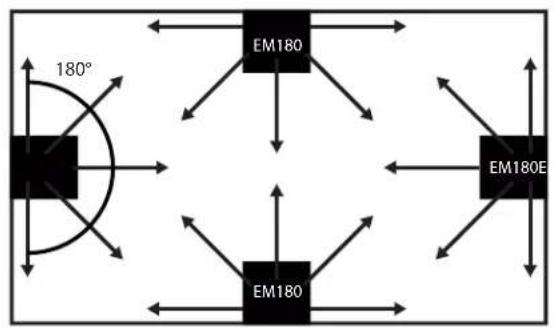

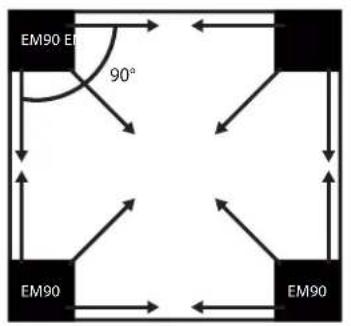

Montaż EM90 w rogu. Poniżej znajduje się widok z góry. Montaż EM180 równolegle do ściany. Poniżej znajduje się widok z góry.

EM90 E1 90° EM90 EM90

Uwaga: osłone prowadnicy fazy należy pozostawić na miejscu aż do zakończenia montażu.

Rozmieszczenie głośników

W przypadku montażu głośnika w pobliżu interfejsu ścienno-sufitowego należy zapewnić wystarczającą ilość miejsca na zwis osłony. Oślona musi znajdować się w jednej płaszczyźnie z powierzchnią sufitu, aby magnesy mogły się całkowicie zaczepić.

Użyć dołączonego szablonu, aby zapewnić odpowiednie wymiary wycięcia i prawidłowe umiejscowienie głośnika.

1. Montaż EM90 lub EM180 na płytce sufitowej: Umieścić otwór głośnika w odległości co najmniej 114 mm (4,5 cala) od każdej ściany, aby pozostawić miejsce na mostek.

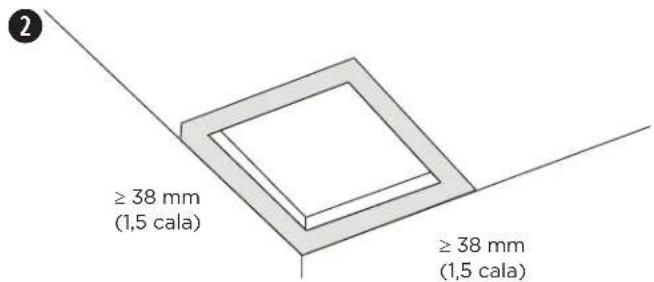

2. Montaż EM90 lub EM180 w suficie „twardym”: Szablon z kartonu należy umieścić równo z narożnikiem (EM90) lub ścianą (EM180). Pozwoli to odliczyć co najmniej 38 milimetrów (1,5 cala) od każdej ściany, aby pomieścić osłonę.

≥ 114 mm (4,5 cala) ≥ 114 mm (4,5 cala)

≥ 38 mm (1,5 cala) ≥ 38 mm (1,5 cala)

Uwaga: montaż w pobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów, pary lub wysokiej temperatury, np. w komercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub niezawodność głośnika.

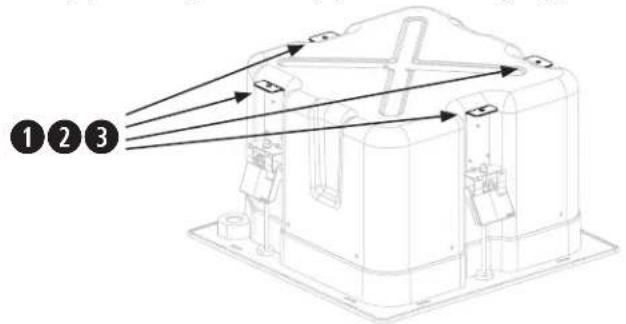

Korzystanie z kabla zabezpieczającego

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi.

Firma Bose zaleca użycie (1) przewodu zabezpieczającego, (2) kabla zabezpieczającego lub (3) pręta gwintowanego jako dodatkowego mechanizmu zabezpieczającego. Punkty mocowania osprzętu zabezpieczającego przedstawiono na poniższych schematach.

Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.

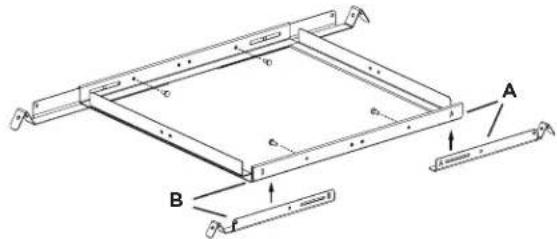

Montaż mostka płytkowego

1. Przymocować cztery szyny do ramy środkowej za pomocą czterech dołączonych śrub. Wkręcić śruby od wewnętrznej strony mostka płytkowego. Szyny i rama środkowa są oznaczone literami A i B w celu prawidłowego określenia punktów mocowania.
2. Wyregulować długość szyn mostka płytkowego tak, aby szyny pewnie spoczywały na kratce lub podkładce sufitowej. Uwaga: mostek płytkowy obsługuje odstępy od 56 do 66 cm (od 22 do 26 cali).
3. Dokręcić cztery śruby mocujące prowadnice mostka do ramy środkowej.
4. Opcjonalnie: przymocować wsporniki w kształcie litery L do mostka płytkowego, w celu utworzenia dodatkowego punktu połączenia dla przewodu zabezpieczającego, kabla zabezpieczającego lub pręta gwintowanego. Aby uzyskać więcej informacji, patrz Korzystanie z kabla zabezpieczającego na stronie 54. Uwaga: umieścić wsporniki w kształcie litery L w położeniu, które nie uniemożliwi pełnego zaczepienia zaczepów głośnika na mostku płytkowym.

1

Przygotowanie akustycznej płytki sufitowej

Przycinanie płytki sufitowej

1. Usunąć płytkę i użyć szablonu do zaznaczenia otworu głośnika na płytce. Aby wyśrodkować szablon na płytce, narysować znak X, łącząc narożniki po przekątnej i wyśrodkować szablon, używając punktu przecięcia.
2. Wyciąć otwór w płytce.

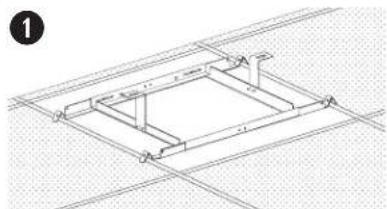

Montaż mostka płytkowego

1. Umieścić złożony mostek płytkowy w poprzek kratki sufitowej. W razie potrzeby wyregulować położenie mostka, tak aby szyny spoczywały na kratce sufitowej.
2. Zamontować płytkę w suficie.

Przygotowanie sufitu twardego (istniejąca konstrukcja)

Przycinanie sufitu

1. Użyć szablonu do zaznaczenia otworu w suficie.
2. Wyciąć otwór w suficie.

Montaż mostka płytkowego

1. Wsunąć złożony mostek płytkowy przez otwór i umieścić go w poprzek kratki sufitowej lub podkładki sufitowej. W razie potrzeby wyregulować położenie mostka, tak aby szyny spoczywały na kratce lub podkładce sufitowej

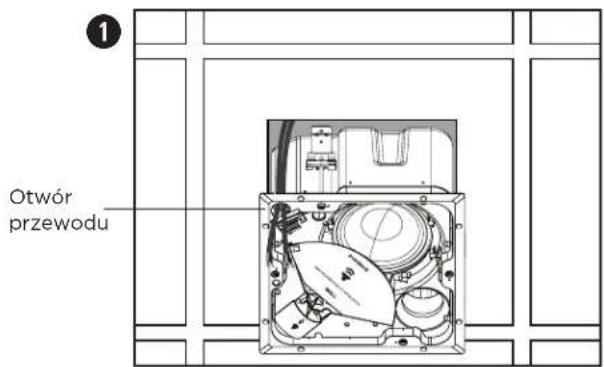

1. Przeciągnąć przewód audio przez otwór obok przyłącza przewodów.

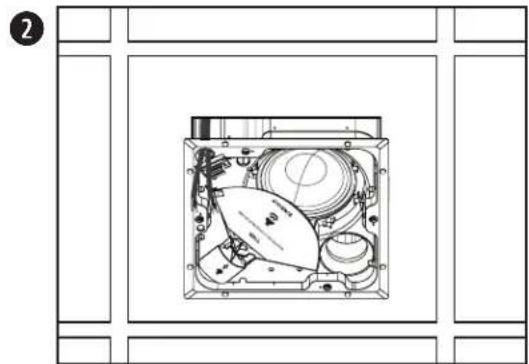

2. Wsunąć głośnik przez otwór i do mostka płytkowego. Przed poluzowaniem uchwytu na głośniku należy upewnić się, że zaczepy na mostku zostały zablokowane.
3. Odłączyć złącze, podłączyć okablowanie do złącza i ponownie podłączyć złącze do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 53.
4. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. W przypadku używania wiertarki udarowej należy ustawić niski moment obrotowy.

OSTRZEŻENIE: zbyt mocne dokręcenie śrub może spowodować uszkodzenie punktu mocowania zaczepu lub sufitu, co może prowadzić do zagrożenia upadkiem.

1. Wyrzucić osłone prowadnicy fazy.

Otwór przewodu

Montaż w suficie twardym z wykorzystaniem podkładki montażowej (nowa konstrukcja)

Informacje na temat instalacji podkładki montażowej można znaleźć w podręczniku instalacji podkładki montażowej EdgeMax na stronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać się z informacjami zawartymi w sekcji Montaż głośnika na stronie 56.

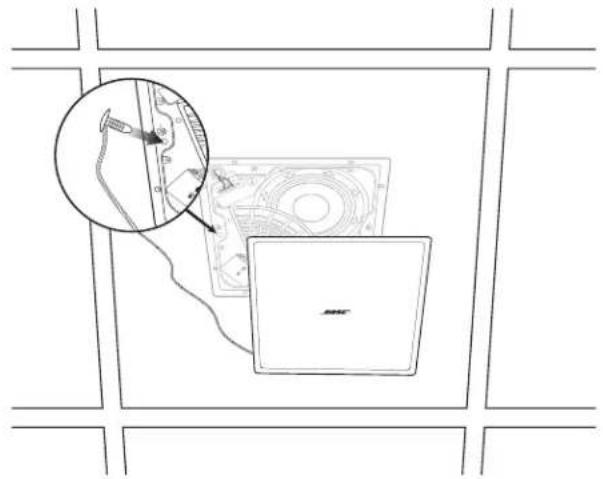

Mocowanie osłony głośnika

Włożyć kołek linki bezpieczeństwa do otworu w głośniku. Oburącz nałożyć osłonę na głośnik. Osłona jest mocowana do głośnika magnetycznie.

Informacje dotyczące bezpieczeństwa i zgodności

Głośniki Bose EdgeMax EM90 i EM180 przeszły testy i są zgodne z następującymi specyfikacjami i zastosowaniami:

Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego

Do zastosowań ogólnych - kategoria UL UEAY, numer pliku S 5591, numer kontrolny 3N89

Głośniki nadają się do użytku w pomieszczeniach o dużej wilgotności, zgodnie z normą UL 1480A, jednak należy zapoznać się z informacjami na temat przestróg i ostrzeżeń zawartymi na stronie 2 podręcznika instalacji.

UL-2043, 2013, Test pożarowy i widzialne uwalnianie dymu dla produktów dyskretnych i ich akcesoriów zainstalowanych w przestrzeniach wentylacyjnych. Nadaje się do użytku w przestrzeniach wentylacyjnych (plenum).

Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3 zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640

NFPA 90-A, 2015, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.11.2.6.5

Głośniki EdgeMax EM90 i EM180 zostały zaprojektowane zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów łączonych:

Testowane zgodnie z normą IEC 60268-5, 2007

Grubość przewodu

Do montażu głośników EdgeMax EM90 and EM180 należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,5 mm²).
