BEDIENUNGSANLEITUNG EdgeMax EM180 BOSE

Installationsanleitung 23

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvor-schriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
• Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den EdgeMax EM90 und EM180 Lautsprechern zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
• Verwenden Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.
• Das Abdeckgitter verfügt über einen Sicherheitssperrbolzen mit Sicherungsseil für den einmaligen Gebrauch.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 8 Ω, 125 W

Nennleistung: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien.

Die vollständige Konformitätserklärung ist einsehbar unter:

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017.

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande

Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sie unter: [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: [phone]

Bose und EdgeMax sind Marken der Bose Corporation.

Hauptsitz der Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM.

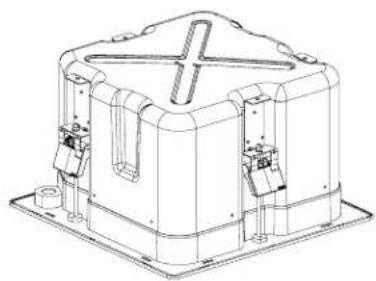

Verpackungsinhalt

Technische Spezifikationen

Weitere technische Spezifikationen können Sie den technischen Datenblättern für EdgeMax EM90 und EM180 auf PRO.BOSE.COM entnehmen.

Material, Abmessungen, Gewicht

Produktabmessungen Abdeckgitter: 390 mm × 390 mm

Gehäuse: 339 mm × 339 mm

Tiefe Rückwand: 236 mm

Aussparung 345 mm × 345 mm

Maximale Deckendicke 80 mm

Nettogewicht - 10,1 kgLautsprecher undAbdeckgitter

Nettogewicht - 1,4 kgTlle Bridge

Versandgewicht 12,5 kg

Wichtige Installationshinweise

Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

Die Gewährleistung der Sicherheit der Lautsprechermontage obliegt demjenigen, der den Lautsprecher anbringt. Die fehlerhafte Montage des Lautsprechers kann zu Sach- und Personenschäden bis hin zur Todesfolge führen.

Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.

Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.

Verwenden Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

Installationsoptionen

Installationsoptionen und Montagezubehör

① Einstellbare Tile Bridge (im Lieferumfang enthalten)
② Rough-in Pan (optional erhältlich)

Kabelverschraubung (Zugentlastung)

Bei Verwendung eines Kabelschutzrohres aus Metall ist eine einzelne 38 -Zoll-Kabelverschraubung oder ein 38 -Zoll-Duplex-Anschluss zu verwenden.

Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten.

^3/_8 Zoll-Einzelanschluss

^5/8 Zoll Duplex-Anschluss/Schleife

Verkabeln des Lautsprechers

Bei Verwendung direkter Eingangs- klemmen

Erforderlicher Kabeldurchmesser für den Anschluss der Lautsprecher an das Ausgangssignal: Nur Kabel in den Größen 18 AWG (0,8 mm²) bis 14 AWG (2,5 mm²) verwenden.

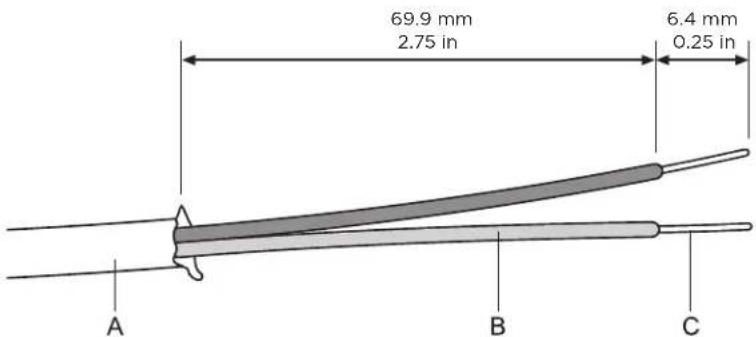

Vorbereitung des Kabels

Entfernen Sie die äußere Umhüllung (A) und einen Teil der Isolierung (B), um genügend Leiterdraht (C) für den Anschluss an die Anschlüsse freizulegen.

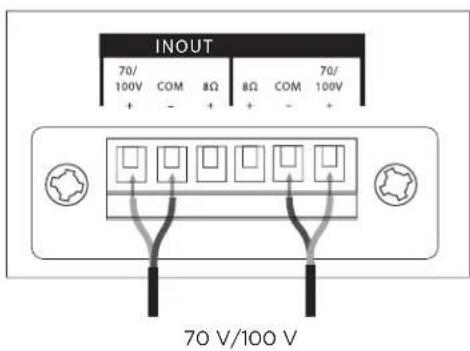

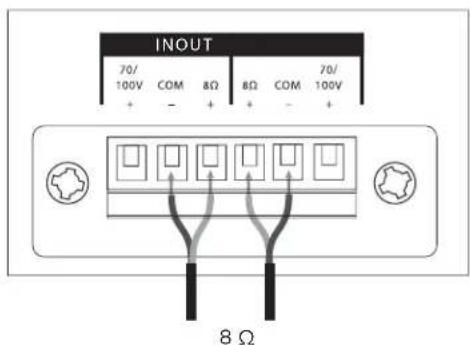

LautsprechereinstellungenAnschlussdiagramme

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 70 V/100 V

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 8 Ω

* Werkseinstellung
** KA: Kein Anschluss (nicht verwenden)

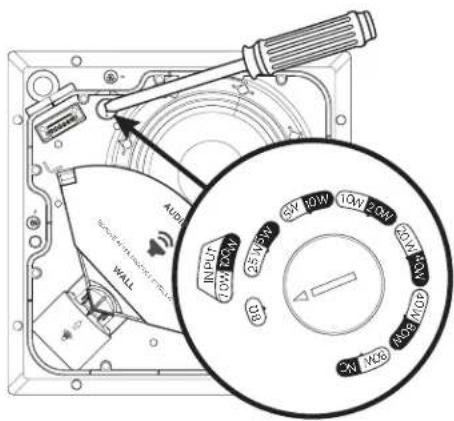

Leistungsabgabe des Übertragers

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.

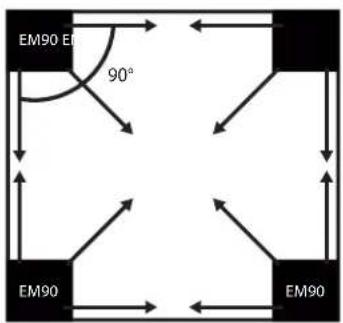

Vorbereitung der Montage

Montieren Sie den EM90 in einer Ecke. Die Draufsicht der Raumplatzierung finden Sie unten.

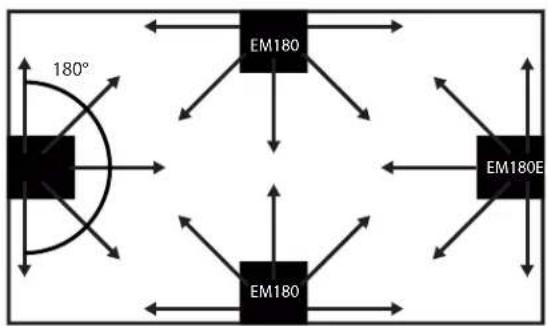

Montieren Sie den EM180 an einer Wand. Die Draufsicht der Raumplatzierung finden Sie unten.

EM90 E1 90° EM90 EM90

Hinwels: Phase Guide Abschirmung erst am Ende der Montage abnehmen.

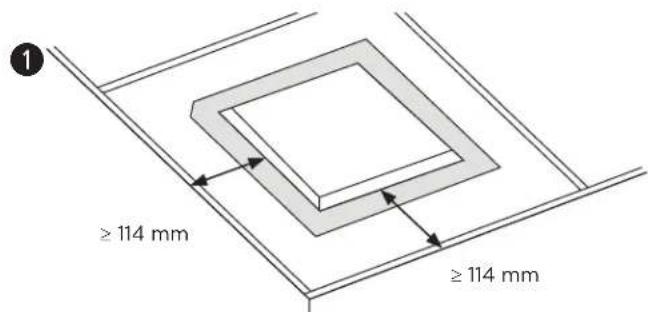

Der richtige Lautsprecherstandort

Berücksichtigen Sie bei der Montage des Lautsprechers zwischen Wand und Decke den Abdeckgitterüberstand. Um einen wirksamen Magnetverschluss zu ermöglichen, muss das Abdeckgitter deckenbündig aufliegen.

Mit der im Lieferumfang enthaltenen Vorlage haben Sie bei der Standortauswahl und dem Ausstanzen die Abmessungen des Lautsprechers stets vor Augen.

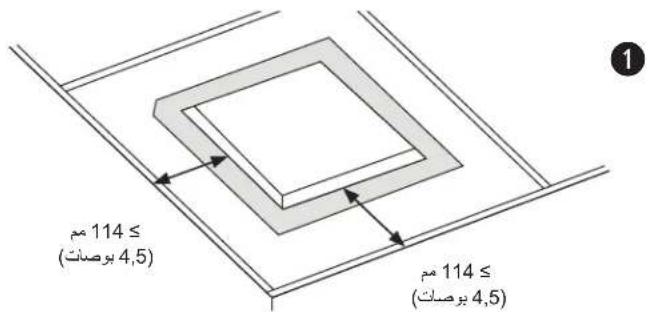

1. Für EM90 oder EM180 bei Deckenplatteneinbau: Halten Sie einen Mindestabstand von 11,4 cm zur Wand ein, um ausreichend Platz für die Tile Bridge zu lassen.

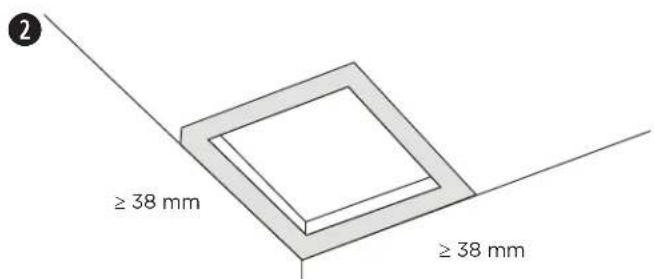

2. Für EM90 oder EM180 bei Verankerung in durchgängig festen Decken: Legen Sie die Ausstanzvorlage aus Karton direkt an der Ecke (EM90) bzw. die Wand an (EM180). Dadurch halten Sie 3,8 cm oder mehr für das Abdeckgitter frei.

≥ 114 mm ≥ 114 mm

≥ 38 mm ≥ 38 mm

Hinwels: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl, Dämpfen oder hohen Temperaturen ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Zuverlässigkeit des Lautsprechers beeinträchtigen.

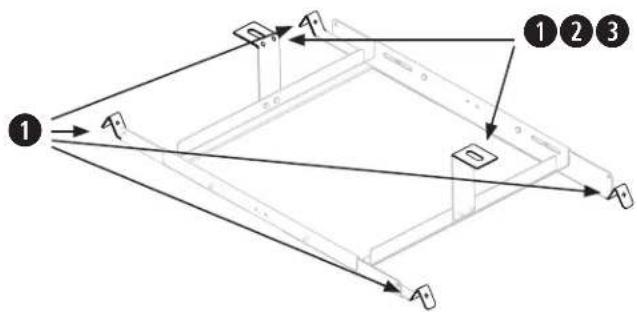

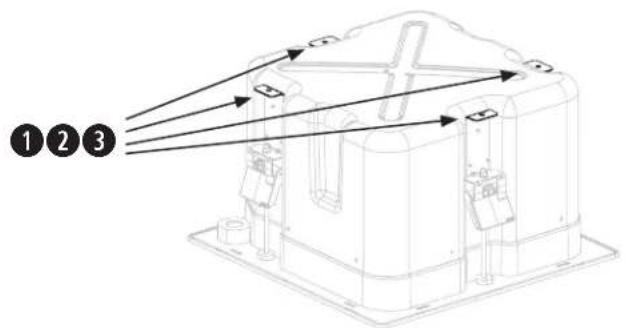

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an der tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.

Bose empfiehlt die Verwendung (1) eines Sicherheitskabels, (2) eines Sicherungsseils oder (3) einer Gewindestange zur zusätzlichen Absicherung der Konstruktion. Befestigungspunkte für Sicherheitsaufhängungen können Sie den untenstehenden Diagrammen entnehmen.

Befolgen Sie bei der Montage zusätzlicher Sicherheitsaufhängungen die Anweisungen des Herstellers.

①②③

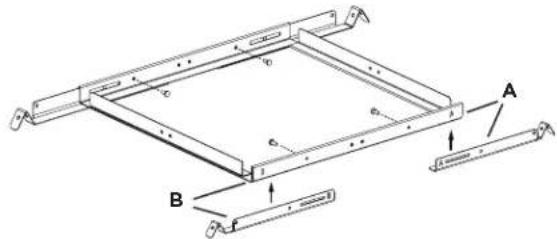

Montage der Tile Bridge

1. Befestigen Sie die vier Schienen mit vier der mitgelieferten Schrauben am mittleren Rahmen. Der Schraubenkopf zeigt dabei in das Innere der Tile Bridge. Die Schienen und der mittlere Rahmen sind mit A und B gekennzeichnet, um die richtigen Befestigungspunkte ermitteln zu können.
2. Passen Sie die Länge der Tile Bridge-Schienen so an, dass sie sicher auf der Unterdeckenkonstruktion oder Lattung liegen. Hinwels: Die Tile Bridge unterstützt einen Abstand von 56 bis 66 Zentimeter.
3. Ziehen Sie die vier Schrauben an, mit denen die Tile Bridge-Schienen am mittleren Rahmen befestigt sind.
4. Optional: Befestigen Sie den L-Montagebügel an der Tile Bridge, um einen zusätzlichen Befestigungspunkt für eine Sicherheitsaufhängung zu erhalten. Weitere Informationen finden Sie unter Verwendung eines Sicherungsseils auf Seite 26. Hinweis: Achten Sie beim Platzieren der L-Halterungen darauf, den Sitz der Lautsprecher-Verankerungen an der Tile Bridge nicht zu behindern.

1

Vorbereitung einer akustischen Deckenplatte

Zuschneiden der Deckenplatte

1. Entfernen Sie die Deckenplatte und zeichnen Sie unter Verwendung der Vorlage die Aussparung für den Lautsprecher auf die Platte. Um die Vorlage mittig aufzulegen, verbinden Sie zunächst die Eckpunkte der Platte zu einem „X“ und richten Sie anschließend die Vorlage anhand des Schnittpunkts aus.

2. Schneiden Sie die Aussparung in die Platte.

Installieren der Tile Bridge

1. Setzen Sie die Tile Bridge in die Unterdeckenkonstruktion ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Ausleger an, um ein Aufliegen zu gewährleisten.

2. Setzen Sie die Deckenplatte wieder ein.

Vorbereitung von durchgängig festen Decken (bestehende Konstruktion)

Zuschneiden der Deckenplatte

1. Verwenden Sie die Vorlage, um die Aussparung auf der Platte aufzuzeichnen.
2. Schneiden Sie die Öffnung in die Platte.

Installieren der Tile Bridge

1. Setzen Sie die montierte Tile Bridge durch die Aussparung ein und setzen Sie sie in die Unterdeckenkonstruktion oder Lattung ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Schienen an, um ein Aufliegen auf der Unterdeckenkonstruktion oder Lattung zu gewährleisten.

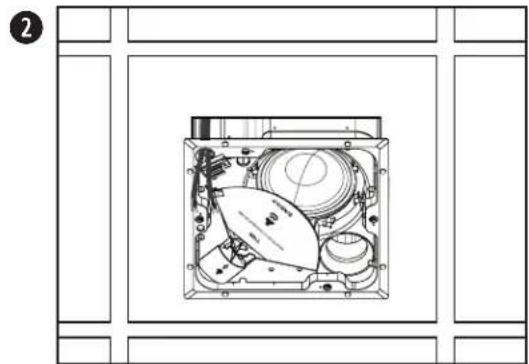

Befestigung des Lautsprechers

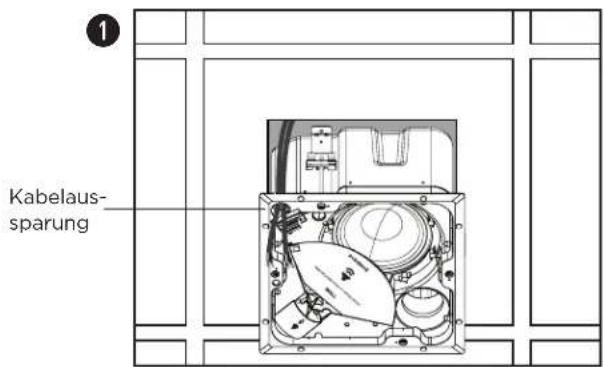

1. Führen Sie das Audiokabel durch die Kabelaussparung (neben dem Kabelanschluss) durch.
2. Führen Sie den Lautsprecher in die Tile Bridge ein. Stellen Sie sicher, dass die Verankerungen an der Tile Bridge einrasten, bevor Sie den Lautsprecher loslassen.
3. Entfernen Sie den Anschlussstecker, verkabeln Sie ihn und setzen Sie ihn wieder in den Lautsprecher ein. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 25.
4. Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren. Wenn Sie einen Akkuschrauber verwenden, stellen Sie eine niedrige Drehmomentstufe ein.

WICHTIGER HINWEIS: Ein übermäßiges Anziehen der Schrauben kann die Stabilität des Verankerungspunkts oder der Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.

1. Nehmen Sie die Phase Guide Abschirmung ab.

Kabelaus- sparung

Installation in durchgängig festen Decken mithilfe einer Rough-in-Pan (Neubauten)

Informationen zum Installieren einer Rough-in Pan finden Sie in der entsprechenden EdgeMax Anleitung unter PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in Pan die Anleitung unter Befestigung des Lautsprechers auf Seite 28.

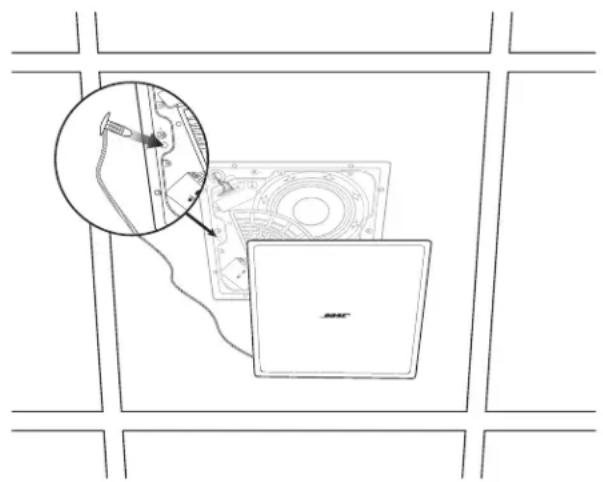

Anbringen der Frontabdeckung

Führen Sie den Sicherheitssperrbolzen durch die Aussparung in den Lautsprecher. Platzieren Sie das Abdeckgitter mit beiden Händen auf dem Lautsprecher. Das Abdeckgitter haftet magnetisch am Lautsprecher.

Sicherheitshinweise und gesetzliche Bestimmungen

Bose EdgeMax EM90 und EM180 Lautsprecher wurden umfassenden Prüfungen unterzogen und entsprechen den folgenden Normen und Einsatzanforderungen:

Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use

Allgemeine Gebrauchsfähigkeit - UL-Kategorie UEAY, Aktenzeichen S 5591 Kontrollnummer 3N89

Geeignet für die Verwendung in Innenbereichen unter feuchten Bedingungen gemäß UL 1480A. Beachten Sie bitte die Hinweise und Warnungen auf Seite 2 dieser Installationsanleitung zu wichtigen Installationseinschränkungen.

UL-2043, 2013, Brandprüfung für die Abgabe von Wärme und sichtbarem Rauch durch Einzelprodukte und ihre Zubehörteile in Klimaräumen. Geeignet für den sicheren Gebrauch in abgehängte Decken.

Geeignet für die Installation mit Class 1, Class 2 oder Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electric Code, 2017, Article 640

EdgeMax EM90 und EM180 Lautsprecher wurden gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:

Getestet gemäß IEC 60268-5, 2007

Kabeldurchmesser

EdgeMax EM90 und EM180 Lautsprecher wurden für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm²) bis 14 AWG (2,5 mm²) entwickelt.

38 ≤ ( Crop ) 1,5) 38 ≤ ( Crop ) 1,5)

114 ≤ (4,5) 114 ≤ (4,5)
