GEBRUIKSAANWIJZING EdgeMax EM180 BOSE

Installatiehandleiding 37

Monteringsveiledning....44

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeern probeert te installieren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar

PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer dit product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar condensatie kan optreden.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbackamers en overdekte ijsbanen).
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de EdgeMax EM90 en EM180 loudspeakers. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Gebruik bij de installatie geen oplosmiddelen, smeermiddelen of reinigingsmiddelen op koolwaterstofbasis op of rond de luidspreker en bijbehorende montagematerialen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidsprekers niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
• De grille is voorzien van een veiligheidspin voor eenmalig gebruik.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 125 W

Stroomsterkte: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op:

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. '7' is 2007 of 2017.

Bose en EdgeMax zijn handelsmerken van Bose Corporation.

Hoofdkantoor Bose Corporation: 1877 230 5639

©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie. Ga naar PRO.BOSE.COM voor garantie-informatie.

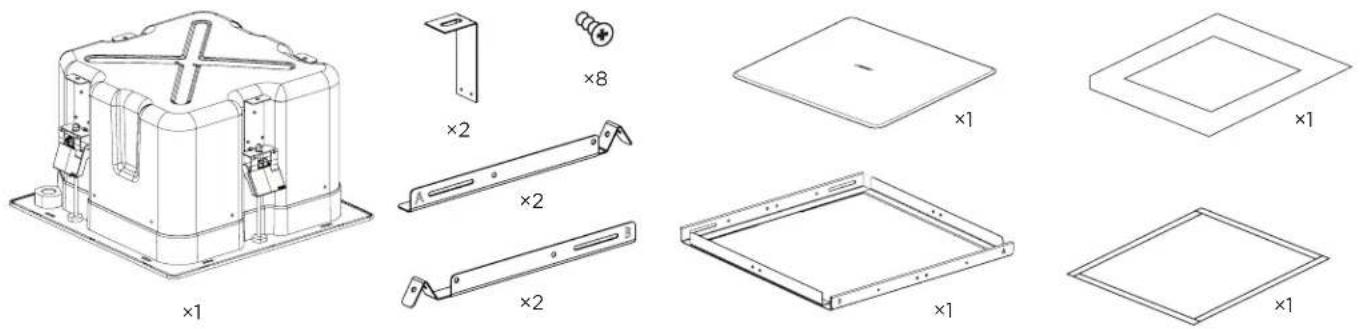

Inhoud van de doos

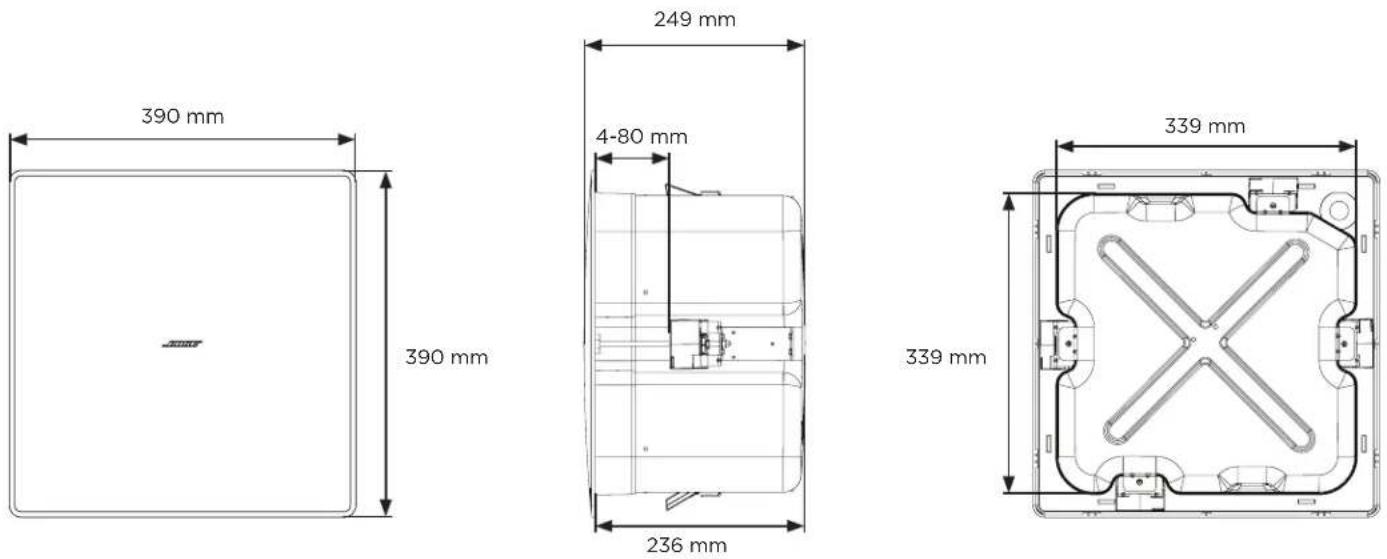

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de EdgeMax EM90 en EM180 op PRO.BOSE.COM.

Fysiek

Afmetingen van het product Grille: 390 × 390 mm

Behuizing: 339 × 339 mm

Diepte achtermantel: 236 mm

Uit te snijden gat 345 × 345 mm

Maximale dikte plafond 80 mm

Nettogewicht, luidspreker 10,1 kg met grille

Nettogewicht tegelbrug 1,4 kg

Verzendgewicht 12,5 kg

Belangrijke installatie-informatie

Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert. Het is de verantwoordelijkheid van de installateur om de luidspreker veilig te installeren. Onjuiste installatie van de luidspreker kan leiden tot schade, letsel of een dodelijk ongeval.

Monteer het product niet op locaties waar condensatie kan optreden.

Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

Gebruik bij de installatie geen oplosmiddelen, smeermiddelen of reinigingsmiddelen op koolwaterstofbasis op of rond de luidspreker en bijbehorende montagematerialen. Bloatstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

Installatieopties

Installatieopties en -accessoires

① Verstelbare tegelbrug (meegeleverd)
② Inbouwplaat (optioneel)

Gebruik de flexibele metalen geleider in combinatie met een leidinghulpstuk van 9,5 mm of een dubbele (duplex) connector van 9,5 mm.

Opmerking: Leidinghulpstukken zijn niet meegeleverd.

Bij gebruik van ingangsconnectors voor rechtstreekse aansluiting

Vereiste diameter voor bekabeling van luidsprekerseries naar luidsprekeraansluitingen: Gebruik uitsluitend bekabeling met een dikte van 18 AWG (0,8 mm²) tot 14 AWG (2,5 mm²).

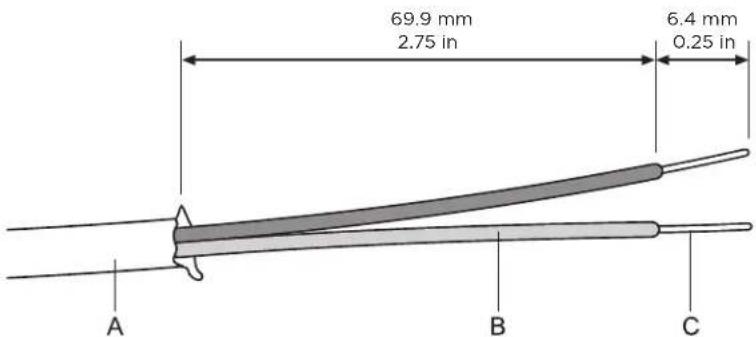

De bekabeling voorbereiden

Haal voldoende van de buitenste beschermlaag (A) en de kabelisolatie (B) weg om de kale kabel (C) aan de aansluitingen te bevestigen.

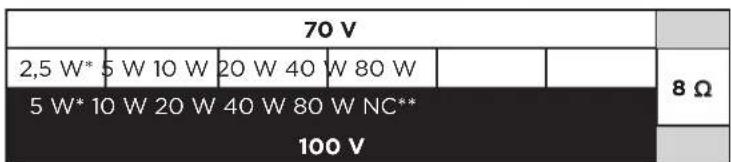

LuidsprekerinstellingenAansluitdiagrammen

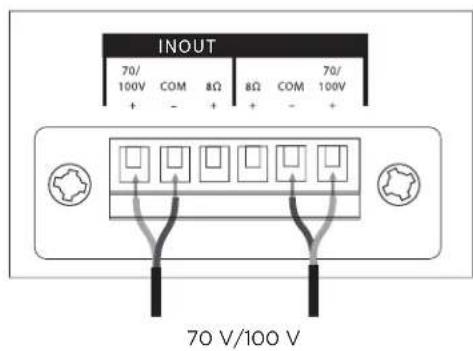

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 70 V/100 V

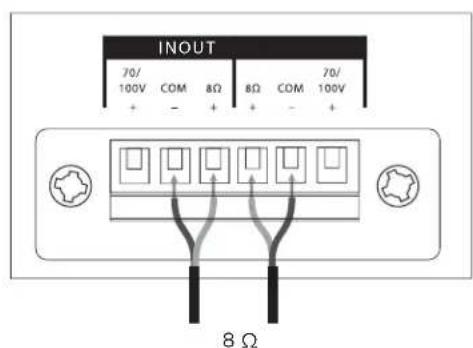

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 8 Ω

WALL INPUT (TOW EX2) 25 100V GW R/W TOW ZOW CON ZOW 30 40 60 VX6 40 60 VX6

* Fabrieksinstelling
** NC: No Connection (geen aansluiting; niet gebruiken)

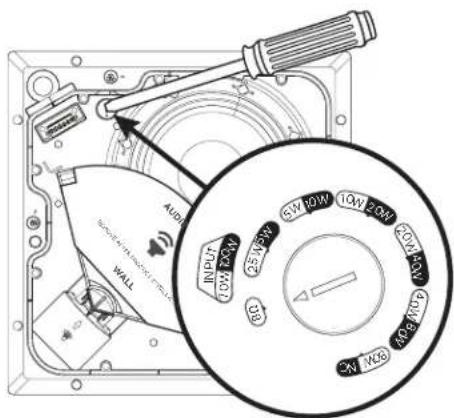

Transformerinstelling

Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

De installatie voorbereiden

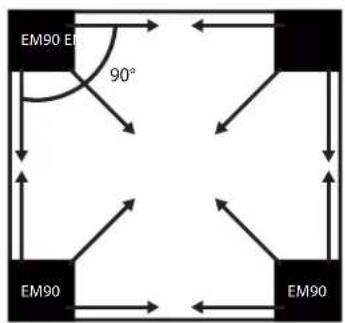

Installatie van de EM90 in een hoek. Raadpleeg het bovenaanzicht hieronder.


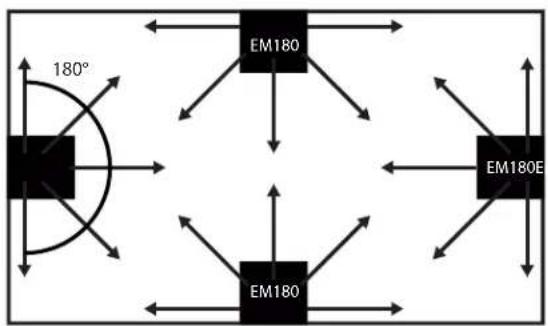

Installatie van de EM180 op een muur. Raadpleeg het bovenaanzicht hieronder.

Opmerking: Zorg dat de fasegeleiderbescherming op zijn plaats blijft totdat de installatie gereed is.

Plaatsing luidspreker

Laat voldoende ruimte over voor de uitstekende grille wanneer u de luidspreker vlak bij een muur-plafond bevestigingsstuk installeert. De grille moet strak tegen het plafond passen, zodat de magneten volledig contact kunnen maken.

Bijgesloten sjabloon zorgt dat het gat voor de luidspreker de juiste afmetingen en locatie krijgt.

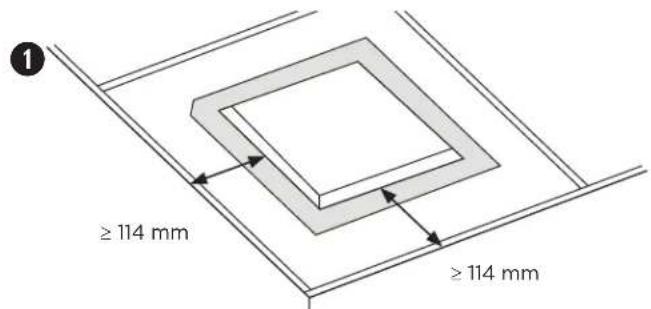

1. Voor EM90 of EM180 in plafondtegel: Plaats de luidsprekeropening minstens 114 mm van beide muren om ruimte voor de tegelbrug over te laten.

2. Voor EM90 of EM180 in hard plafond: Plaats het kartonnen sjabloon strak tegen de hoek (EM90) of muur (EM180). Zo hebt u vanaf beide muren minstens 38 mm ruimte voor de grille.

≥ 114 mm ≥ 114 mm

≥ 38 mm ≥ 38 mm

Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie, stoom, damp of hoge temperaturen (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.

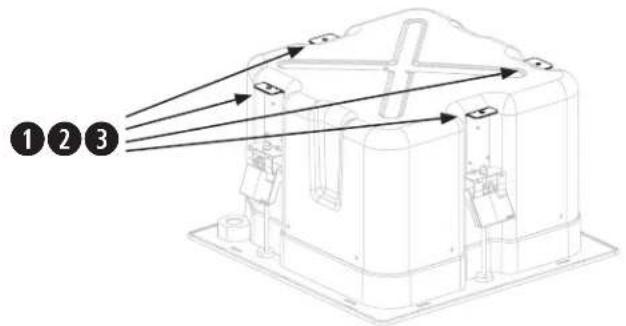

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose raadt aan (1) een veiligheidsdraad, (2) veiligheidskabel of (3) draadeinde te gebruiken als secundaire bevestigingsmethode. Raadpleeg de onderstaande schema's voor bevestigingspunten.

Volg de instructies van de fabrikant voor eventueel al ingebouwde secundaire beveiligingsmechanismen.

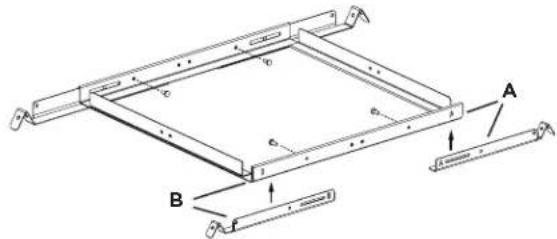

De tegelbrug in elkaar zetten

1. Bevestig de vier rails aan het middenframe met de vier meegeleverde schroeven. Steek de schroeven van binnen uit in de tegelbrug. De rails en het middenframe hebben de aanduidingen A en B om de juiste bevestigingspunten te kunnen identificeren.
2. Stel de lengte van de tegelbrugrails zo af dat ze stevig op het plafondraster of belegstuk rusten. Opmerking: De tegelbrug kan 56-66 centimeter overbruggen.
3. Draai de vier schroeven vast die de rails van de tegelbrug aan het middenframe bevestigen.
4. Optioneel: Bevestig L-beugels aan de tegelbrug als extra bevestigingspunt voor een veiligheidsdraad, veiligheidskabel of draadeinde. Raadpleeg voor meer informatie Een veiligheidskabel gebruiken op pagina 40. Opmerking: Plaats de L-beugels zo dat de ankers op de luidspreker ongehinderd in de tegelbrug kunnen grijpen.

1

De akoestische plafondtegel voorbereiden

Een opening in de plafondtegel zagen

1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een 'X' diagonaal vanuit de hoeken van de tegel, zodat u het sjabloon kunt centreren op het snijpunt.

2. Zaag een opening in de tegel.

De tegelbrug plaatsen

1. Plaats de gemonteerde tegelbrug op het plafondraster. Verstel indien nodig de tegelbrug zo dat de rails op het plafondraster rusten.

2. Plaats de tegel terug in het plafond.

Een hard plafond voorbereiden (bestaande constructie)

Een opening in het plafond zagen

1. Teken met behulp van het sjabloon een opening af in het plafond.
2. Zaag een opening in het plafond.

De tegelbrug plaatsen

1. Steek de gemonteerde tegelbrug door de opening en plaats de tegelbrug op het plafondraster of belegstuk. Verstel indien nodig de tegelbrug zo dat de rails op het plafondraster of belegstuk rusten.

De luidspreker bevestigen

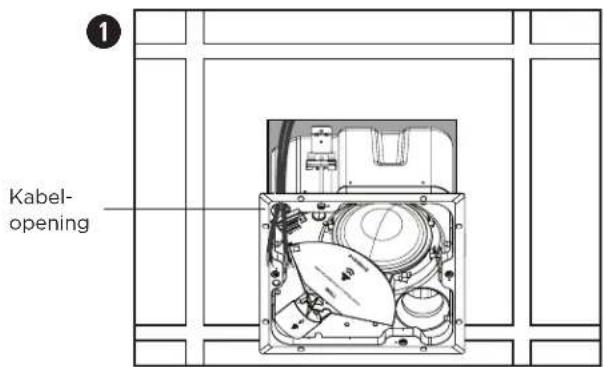

1. Haal de audiokabel door de kabelopening (naast de kabelaansluiting).
2. Steek de luidspreker door de opening en de tegelbrug. Zorg ervoor dat de ankers in de tegelbrug grijpen voordat u de luidspreker loslaat.
3. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 39.
4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische boor-/schroefmachine het apparaat in op een laag koppel.

WAARSCHUWING: Wanneer u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.

1. Verwijder de fasegeleiderbescherming.

Installatie in een hard plafond met een inbouwplaat (nieuwbouw)

Raadpleeg voor informatie over het installeren van de inbouwplaat de installatiehandleiding voor de EdgeMax-inbouwplaat op PRO.BOSE.COM. Raadpleeg na installatie van de inbouwplaat De luidspreker bevestigen op pagina 42.

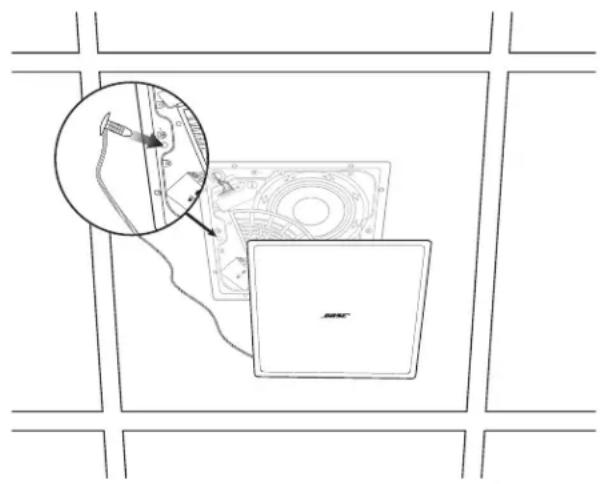

De grille plaatsen

Steek de veiligheidspin in het gat in de luidspreker. Plaats met beide handen de grille tegen de luidspreker. De grille wordt magnetisch aan de luidspreker bevestigd.

Veiligheid en naleving van regelgeving

De Bose EdgeMax EM90 en EM180 loudspeakers zijn getest en voldoen voor onderstaande specificaties en toepassingen:

Geschikt voor gebruik op vochtige binnenlocaties volgens UL 1480A, maar raadpleeg de waarschuwingen op pagina 2 van deze installatiehandleiding voor belangrijke beperkingen met betrekking tot de installatie

UL-2043, 2013, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces, geschikt voor gebruik in luchtbehandelingsruimten.

Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 volgens NFPA 70, National Electric Code, 2017, artikel 640

NFPA 70, National Electric Code, 2017, artikel 300-22(c)

De EdgeMax EM90 en EM180 loudspeakers zijn ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen:

Getest volgens IEC 60268-5, 2007

Bekabelingsdiameter

De EdgeMax EM90 en EM180 loudspeakers zijn uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,5 mm²).
