产品类型	天花板嵌入式扬声器
品牌	博士
型号	EdgeMax EM180
类别	扬声器
网罩尺寸	390 毫米 x 390 毫米 (15.4 英寸 x 15.4 英寸)
箱体尺寸	339 毫米 x 339 毫米 (13.3 英寸 x 13.3 英寸)
箱体深度	236 毫米 (9.3 英寸)
开孔尺寸	345 毫米 x 345 毫米 (13.6 英寸 x 13.6 英寸)
最大天花板厚度	80 毫米 (3.1 英寸)
净重（含网罩扬声器）	10.1 千克 (22.2 磅)
毛重	12.5 千克 (27.6 磅)
加强板（净重）	1.4 千克 (3.1 磅)
电源/输入电压	70 V / 100 V
阻抗	8 Ω, 125 W
功率 (70 V)	2.5 W / 5 W / 10 W / 20 W / 40 W / 80 W
功率 (100 V)	5 W / 10 W / 20 W / 40 W / 80 W
推荐电缆类型	18 AWG (0.8 mm²) 至 14 AWG (2.5 mm²)
安装	由专业技术人员安装，角落安装 (EM90) 或沿墙安装 (EM180)
维护与清洁	仅使用干布，不使用溶剂或化学品
安全固定	网罩内置安全绳
合规性	ANSI/UL 1480A-2016, UL 2043, NFPA 70, NFPA 90-A
备件与可维修性	所有维护工作应交由授权中心进行；请勿自行尝试维修
保修	有限保修（请参阅 PRO.BOSE.COM）

常见问题 - EdgeMax EM180 BOSE

EM90 和 EM180 型号有什么区别？

EM90 设计用于角落安装 (90°)，而 EM180 沿墙安装 (180°)。放置位置决定了声音覆盖范围。

我可以自己安装扬声器吗？

不，本产品必须由 专业技术人员 安装。不正确的安装可能导致损坏或严重伤害。

如何清洁扬声器和网罩？

仅使用 干布。切勿使用肥皂、清洁剂、矿物油、酒精或其他可能损坏材料的化学品。

有哪些可用的功率选项？

70 V 运行时：2.5 W、5 W、10 W、20 W、40 W、80 W。100 V 运行时：5 W、10 W、20 W、40 W、80 W。通过旋转开关进行设置。

使用哪种类型的电缆？

使用尺寸为 18 AWG (0.8 mm²) 至 14 AWG (2.5 mm²) 的电缆。剥去足够长度的电线以便连接到端子。

扬声器是否适合潮湿环境？

是的，它设计用于室内 潮湿场所（符合 UL 1480A），但不适用于室内游泳池、桑拿房等场所。

如何安装用于天花板格栅的加强板？

使用提供的螺钉将四个臂固定到中心框架上。调整臂的长度使其搁在天花板龙骨上。允许的间距为 56 至 66 厘米。

如果网罩不牢固怎么办？

网罩由 磁铁 固定。确保天花板表面平整且网罩正确对齐。安全绳应插入预留孔中。

在哪里可以找到备件或配件？

请访问 PRO.BOSE.COM 网站获取兼容配件和保修信息。所有维修必须由授权中心进行。

如何调节变压器抽头？

使用 一字螺丝刀 将变压器抽头旋转到所需位置（例如 80 W）。出厂默认设置为 80 W。

用户手册 EdgeMax EM180 BOSE

本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。

请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近的经销商或分销商，请访问 PRO.BOSE.COM。

1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用十布进行清洁。
7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功放）。
9. 只能使用制造商指定的附件/配件。

警告/小心

本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。

• 所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
• 不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装技术的专业安装人员才能尝试安装任何吊装式扬声器。
• 请勿将产品安装在可能发生冷凝的位置。
• 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。
• 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。
• 仅使用 Bose 内含或指定的硬件和附件与 EdgeMax EM90 和 EM180 扬声器配合使用。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技术数据表。
• 未经授权切勿改装本产品。
• 在安装扬声器和相关安装硬件时，请勿对产品本身或在其周边使用任何类型的烃类溶剂、润滑剂或清洗剂。暴露于此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
• 只能使用干布清洁扬声器。请勿将扬声器暴露在肥皂、清洁剂、矿物油、酒精或其他清洁剂或化学制品中。
• 网罩配有专门的一次性安全绳索。

产品额定值：

输入电压：70V/100V

阳抗：8Ω，125W

电流或功率：(70V)：2.5W、5W、10W、20W、40W、80W；

CE 本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance。

此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素名称及成分
	有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X00000
金属零件	X00000
塑料零件	000000
扬声器	X00000
线缆	X00000
此表格依据SJ/T11364的要求制定。O:表示此零件中所有均质材料所包含的此类有毒或有害物质均低于GB/T26572中的限定要求。
X:表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于GB/T26572中的限定要求。

生产日期：序列号中第八位数字表示生产年份；“7”表示2007年或2017年。中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由贸易试验区日樱北路353号，9号厂房C部位

欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 进口商和服务信息：[phone]

中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1。电话：[phone]

Bose 和 EdgeMax 是 Bose Corporation 的商标。

Bose 公司总部：1-877-230-5639

©2019 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。

质保信息

本产品享有有限保修。

有关质保的详细信息，请访问 PRO.BOSE.COM。

包装清单

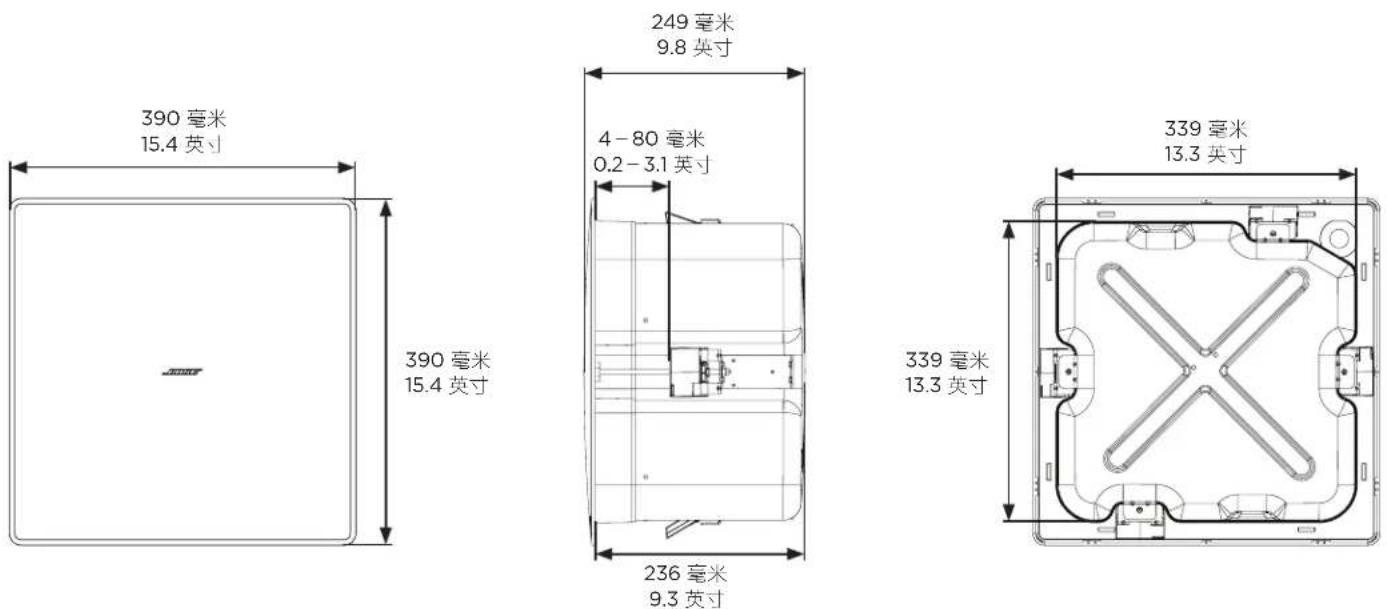

产品尺寸

236 毫米
9.3 英寸

技术规格

有关其他规格，请参阅 PRO.BOSE.COM 上的 EdgeMax EM90 和 EM180 技术数据表。

外观
产品尺寸	网罩:390毫米×390毫米(15.4英寸×15.4英寸)
	箱体:339毫米×339毫米(13.3英寸×13.3英寸)
	后盖深度:236毫米(9.3英寸)
开孔	345毫米×345毫米(13.6英寸×13.6英寸)
天花板最大厚度	80毫米(3.1英寸)
带网罩的扬声器净重	10.1千克(22.2磅)
桥板净重	1.4千克(3.1磅)
装运重量	12.5千克(27.6磅)

重要安装信息

安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。

安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可能导致损坏或人员伤亡。

请勿将产品安装在可能发生冷凝的位置。

此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。

请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。

在安装此扬声器和相关的安装硬件时，请勿对产品本身或在其周边使用任何类型的烃类溶剂、润滑剂或清洗剂。暴露于此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落危险。

安装选件

安全选件和配件

① 可调节桥板（内含）
② 螺丝孔型桥板（可选）

如果使用柔性金属导管，请与 3 / 8 英寸导管配件或 3 / 8 英寸双（双工）接口配合使用。

注意：不提供导管配件。

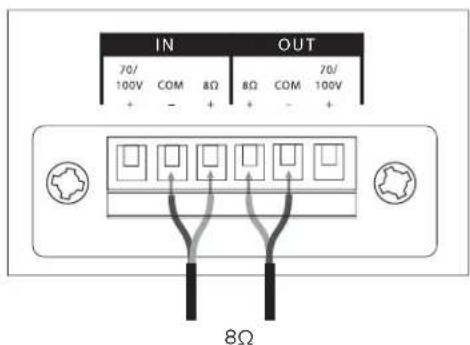

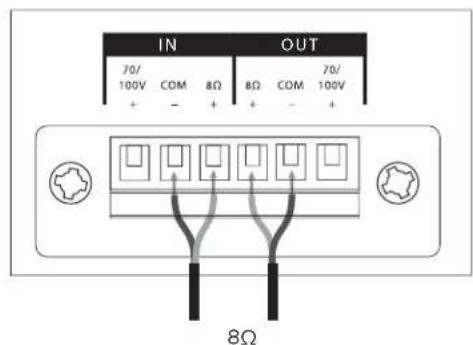

扬声器线路接线至扬声器端子的线规要求：仅使用18 AWG（0.8平方毫米）至14 AWG（2.5平方毫米）规格的接线。

准备接线

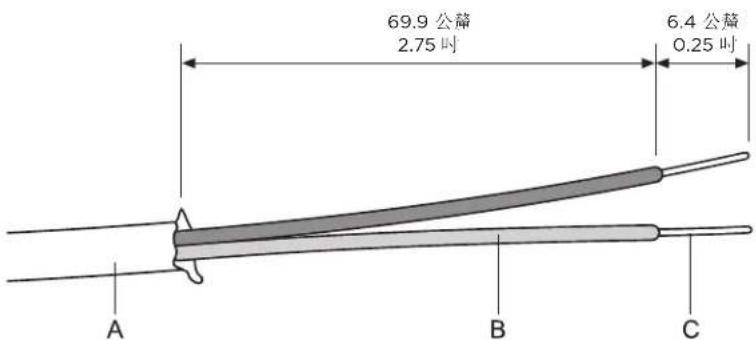

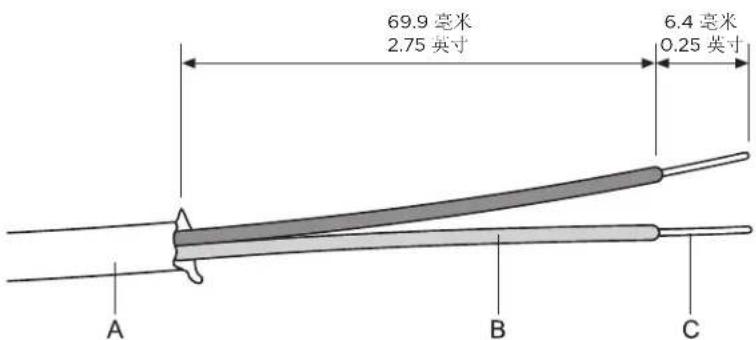

剪掉外部保护皮(A)和一些绝缘保护皮(B),露出足够长的裸线(C),以便连接到端子。

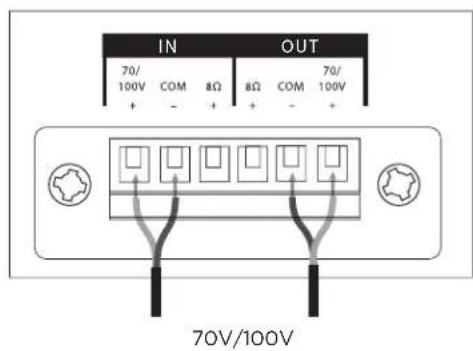

扬声器设置接线图

* 出厂默认设置
** NC: 无连接（不使用）

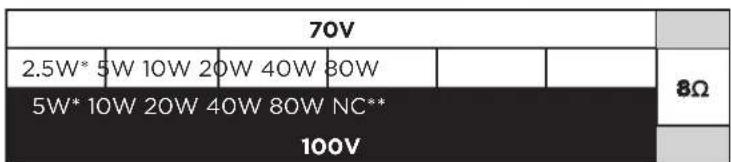

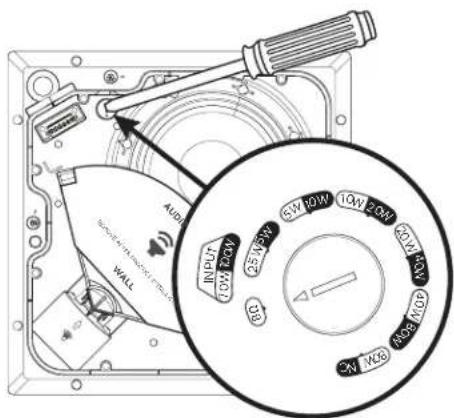

变压器抽头设置

转动设置抽头。使用平头螺丝刀。

准备安装

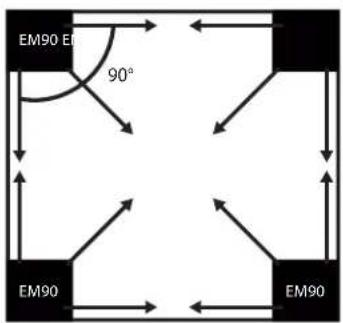

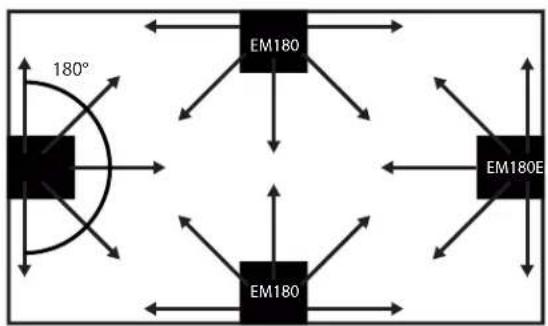

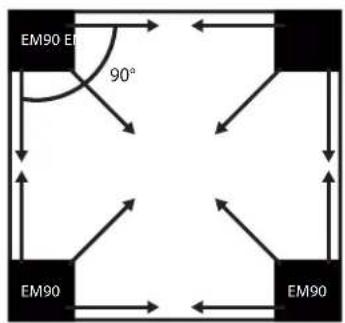

在角落安装 EM90。请参阅下面的房间布置顶视图。沿墙面安装 EM180。请参阅下面的房间布置顶视图。

注意：在安装完成之前，应妥善保留 PhaseGuide 保护板。

扬声器布置

在墙-吸顶界面附近安装扬声器时，为悬置网罩预留充足空间。网罩必须与吸顶表面齐平，以使磁铁能够完全接合。

使用附带的模板，确保扬声器切口尺寸和放置位置适当。

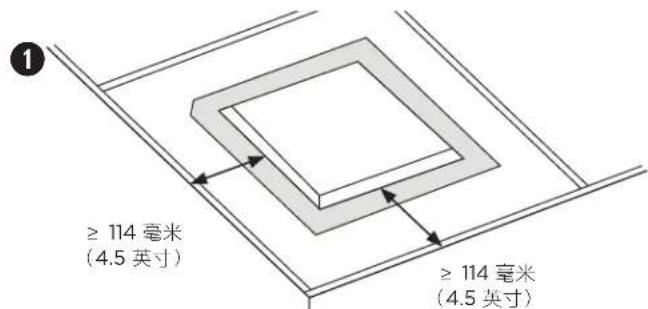

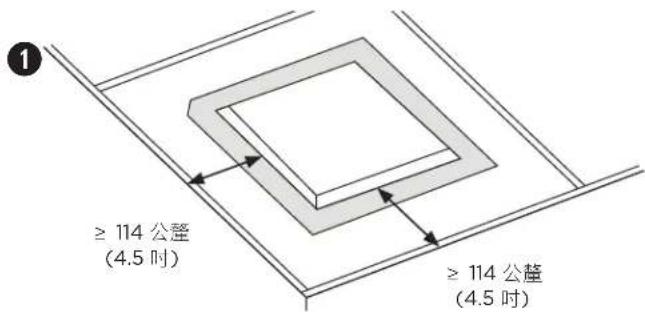

1. 在吊顶板上安装 EM90 或 EM180：在距离每面墙至少 114 毫米（4.5 英寸）的位置放置扬声器，为桥板预留空间。

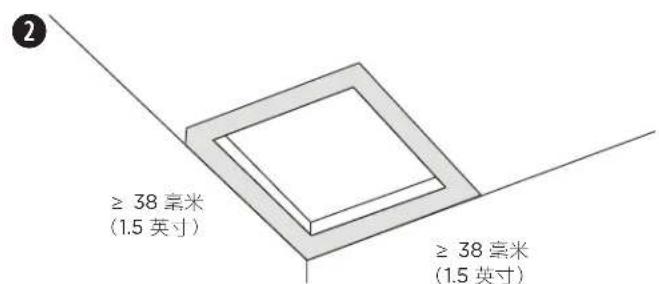

2. 在硬质天花板上安装 EM90 或 EM180：放置纸板模板，使其与角落 (EM90) 或墙面 (EM180) 齐平。与各墙面之间留下至少 38 毫米（1.5 英寸）的距离，以便放置网罩。

注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）使扬声器可能直接暴露在烹饪油、蒸汽、烟雾或高温下，可能会降低扬声器的性能或可靠性。

使用安全绳索

某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、方法和硬件。

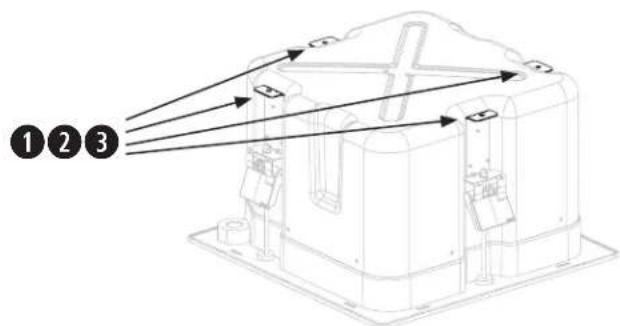

Bose 建议使用 (1) 一根保险钢丝、(2) 一根安全绳，或 (3) 一根螺纹杆作为辅助固定装置。有关安全连接点，请参阅下图。对于任何所需辅助固定装置，请遵循制造商的说明。

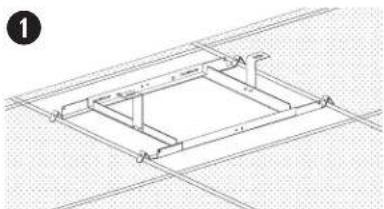

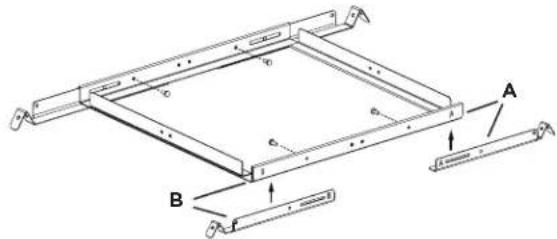

1. 使用内含的四颗螺钉将四个滑轨连接到中心机架。从桥板内部插入螺钉。将滑轨和中心机架标记为 A 和 B，以确定正确的连接点。
2. 调节桥板滑轨的长度，使滑轨牢固地靠在吸顶格栅或衬板上。

注意：桥板支持56厘米至66厘米（22英寸至26英寸）间距。

1. 拧紧将桥板滑轨固定到中心机架的四颗螺钉。
2. 可选：将 L 型支架连接到桥板上，为保险钢丝、安全绳或螺纹杆创建附加连接点。有关详细信息，请参阅第 61 页的使用安全绳。 注意：将 L 型支架放在一个不阻碍扬声器上的锚柱完全接合桥板的位置。

1

1. 卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交叉点使模板居中。
2. 在吊顶板上切割一个孔。

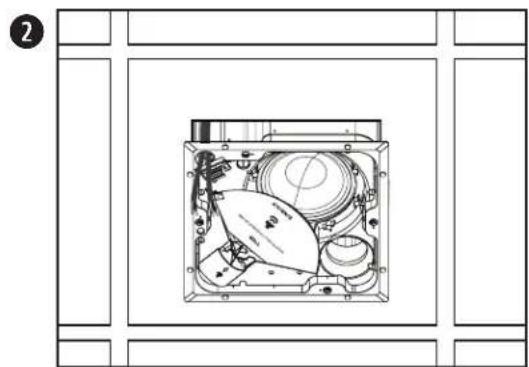

1. 将组装的桥板穿过吊顶龙骨放置。必要时，调节桥板，使滑轨靠在吊顶龙骨上。
2. 更换天花板上的吊顶板。

1. 使用模板将孔描到天花板上。
2. 在天花板上切割一个孔。

1. 将组装的桥板穿过孔，并将桥板穿过吊顶龙骨或吊顶装饰板。必要时，调节桥板，使滑轨靠在吊顶龙骨或吊顶装饰板上。

1. 将音响线穿过导线开口（靠近接线端）。
2. 将扬声器穿过孔插入桥板。松开扬声器上的手柄之前，请确保锚栓与桥板接合。
3. 拔下凤凰插，接线，然后将接口重新插入扬声器。有关接线信息，请参阅第60页的扬声器接线。
4. 紧固锚臂螺钉，固定扬声器。如果使用电钻，请设为低扭矩设置。

警告：过度紧固螺钉可能会导致锚柱安装点或天花板损坏，从而导致坠落危险。

1. 丢掉 PhaseGuide 保护板

使用螺丝孔型桥板在硬顶天花板上安装（新结构）

有关螺丝孔型桥板的信息，请参阅 PRO.BOSE.COM 上的 EdgeMax Rough-in Pan 安装指南。安装好螺丝孔型桥板后，请参阅第 63 页的安装扬声器。

安装网罩

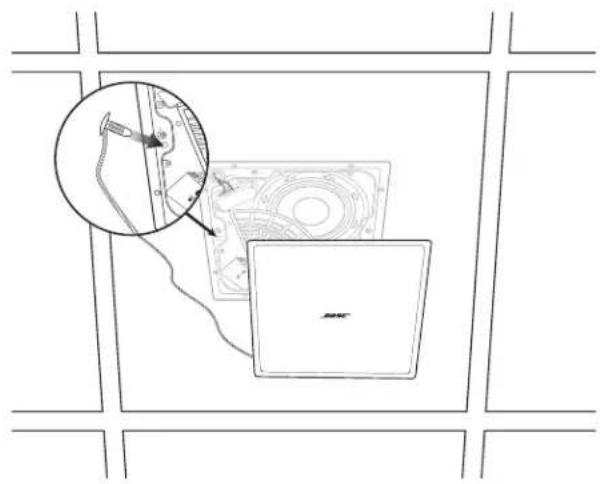

将安全绳销插入扬声器中的孔。用双手将网罩定位在扬声器上。网罩通过磁力固定在扬声器上。

Bose EdgeMax EM90 和 EM180 扬声器已通过测试并符合以下规格和用途：

列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途

通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89

适合在室内潮湿的场所中使用，符合 UL 1480A。有关重要安装限制，请参阅本安装指南第 2 页上的警告和注意事项。

UL-2043 (2013), 在空气调节场所中安装的分离性产品及其附件的防火测试及可见烟雾释放。适合在空气调节（微高压）场所中使用。

适合使用1级、2级或3级接线方法安装，符合NFPA70美国国家电气法规(2017)第640条

NFPA 70 美国国家电气法规 (2017), 第 300-22(c) 条。

NFPA 90-A (2015), 空调和通风系统的安装, 第 4.3.11.2.6.5 节

EdgeMax EM90 和 EM180 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的:

已根据 IEC 60268-5, 2007 进行测试

线规

EdgeMax EM90 和 EM180 扬声器仅设计为与 18 AWG（0.8 平方毫米）至 14 AWG（2.5 平方毫米）规格的接线一起使用。

請閱讀並保管好所有安全和使用指示。

本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。

請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或分銷商，請造訪 PRO.BOSE.COM。

1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿在水邊使用此裝置。
6. 只能用乾布清潔。
7. 請勿堵塞任何通風口。請按照製造商的指示安裝。
8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。
9. 只能使用製造商指定的附件/配件。

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。

• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
  以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿將產品安裝於可能結露的位置。
• 本產品並不適合安裝或用於室內有水設施區域（包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等）。
  請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。
• 僅限使用 Bose 簡附或指定用於 EdgeMax EM90 及 EM180 揚聲器的五金部件與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。
• 未經授權請勿擅自改裝木產品。
• 安裝期間，請勿於本揚聲器和相連五金部件之上或附近使用任何種類的碳氣溶劑、潤滑劑或清潔劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。
• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物油、酒精或其他清潔劑或化學品。
• 網罩配備一次性安全短繩針。

產品額定值：

輸入電壓：70V/100V

阻抗：8Ω，125W

CE 本產品符合所有適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance.

此符號表示本產品不得以家庭廢棄物方式去棄，而應將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。

台灣 BSMI 限用物質含有情況標示

製造日期：序號第八位數代表製造年份：「7」代表2007或2017。

中國進口商：Bose Electronics (Shanghai) Company Limited，中國（上海）自由貿易試驗區，日櫻北路353號，9號廠房C部

歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.進口商與服務資訊：[phone]

台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1 室。電話號碼：[phone]

Bose 和 EdgeMax 是 Bose Corporation 的商標。

Bose Corporation 總部：1-877-230-5639

©2019 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。

保固資訊

此產品享有有限保固。

如需保固詳細資料，請造訪 PRO.BOSE.COM。

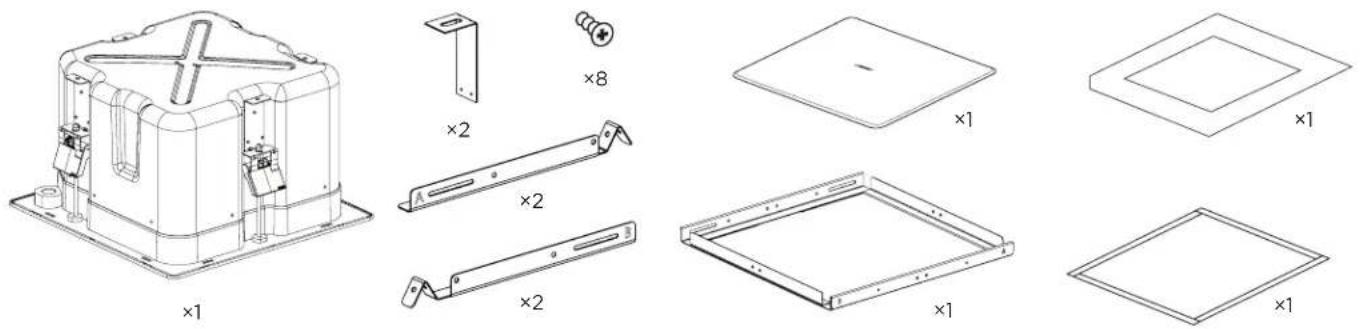

包装内容物

產品尺寸

技術規格

如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 EdgeMax EM90 及 EM180 技術資料表。

外觀

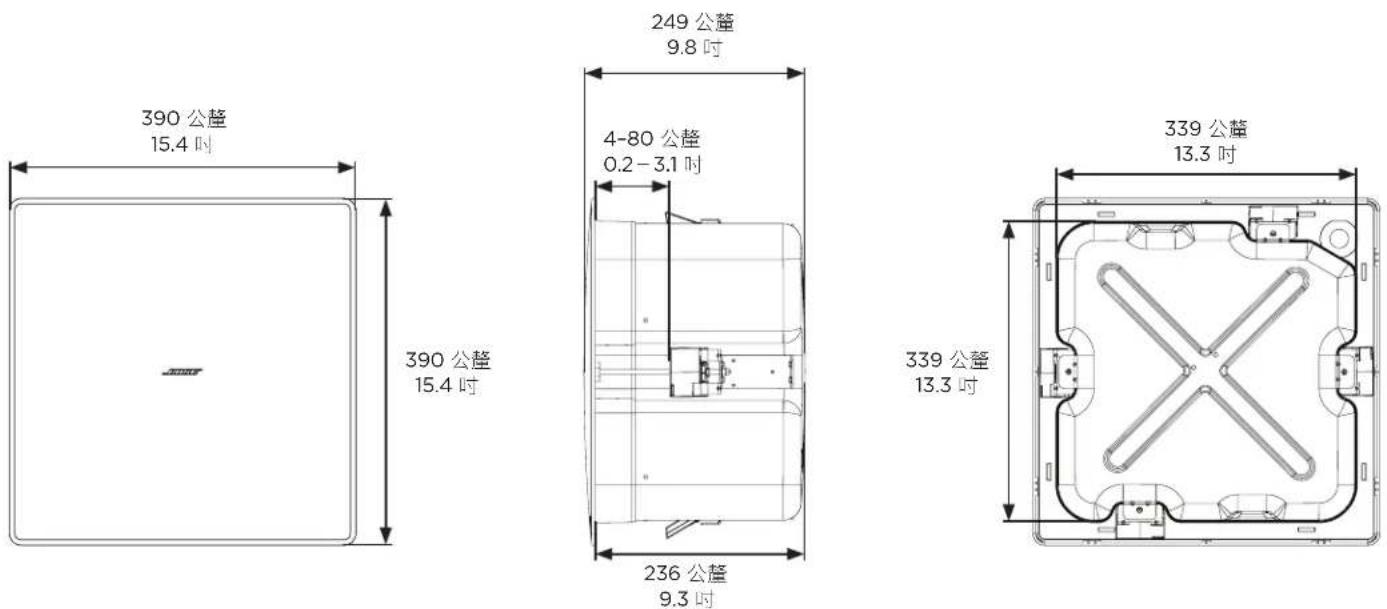

產品尺寸	網罩:390公釐×390公釐(15.4吋×15.4吋)
	外殼:339公釐×339公釐(13.3吋×13.3吋)
	背殼深度:236公釐(9.3吋)
孔洞	345公釐×345公釐(13.6吋×13.6吋)
天花板最大厚度	80公釐(3.1吋)
淨重,揚聲器加網罩	10.1公斤(22.2磅)
淨重,天花板跨橋板	1.4公斤(3.1磅)
裝運重量	12.5公斤(27.6磅)

重要安裝資訊

安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。

安裝人員須負責確保揚聲器安裝的安全。若未正確安裝揚聲器，則可能導致損害、傷害或死亡。

請勿將產品安裝於可能結露的位置。

本產品並不適合安裝或用於室內有水設施區域（包括但不限於室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等）。

請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。

安裝期間，請勿於本揚聲器和相連五金部件之上或附近使用任何種類的碳氫溶劑、潤滑劑或清潔劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。

安裝選項

安裝選項與配件

① 可調式天花板跨橋板（隨附）
② 放樣板（選配）

若使用金屬軟管，請搭配使用 3 / 8 吋導管接頭或 3 / 8 吋雙連接器（雙工連接器）。

備註：本產品並未隨附導管接頭。

從揚聲器接線至揚聲器端子的線規要求：僅可使用18 AWG (0.8 mm²) 至 14AWG (2.5 mm²) 的線材。

接線準備

剝除外護層 (A) 及一部分的絕緣層 (B)，露出足夠的裸線 (C) 以連接至端子。

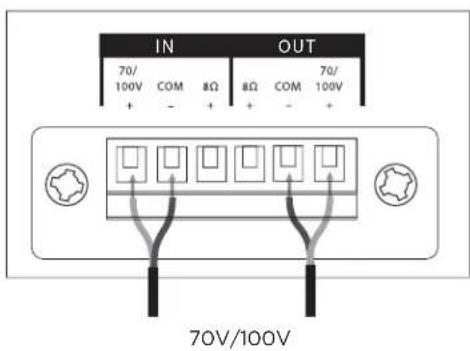

揚聲器設定接線圖

* 原廠預設
** NC: 無連線 (請勿使用)

變壓器抽頭設定

轉動以設定抽頭功率。請使用平頭螺絲起子。

安裝準備

將 EM90 安裝於角落。請參見下方的房間擺設位置俯視圖。

將 EM180 安裝於牆沿。請參見下方的房間擺設位置俯視圖。

備註：在安裝完成前，請勿拆除 phase guide 保護蓋。

揚聲器位置

將揚聲器安裝在牆-天花板交界處附近時，請為網罩預留充足的空間。網罩必須與大花板表面平齊，以便讓磁鐵完全吸附。

請使用隨附的定位卡來確保為揚聲器孔洞及裝設位置，預留適當的空間大小。

1. 將 EM90 或 EM180 安装於天花板板材內：揚聲器孔洞應距每一面牆至少 114 公釐 (4.5 吋)，以預留足夠空間安裝天花板跨橋板。

2. 將 EM90 或 EM180 安裝於硬式天花板：將紙板定位卡貼齊角落 (EM90) 或牆面 (EM180)。如此即可於每一面牆預留至少 38 公釐 (1.5 吋) 距離，以供安裝網罩。

備註：若揚聲器安裝的位置靠近料理檯面，可能會直接接觸烹調油脂、水蒸氣、煙霧或高溫（例如商業料理環境），這可能會降低揚聲器的效能或可靠性。

使用安全纜線

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、方式和五金部件。

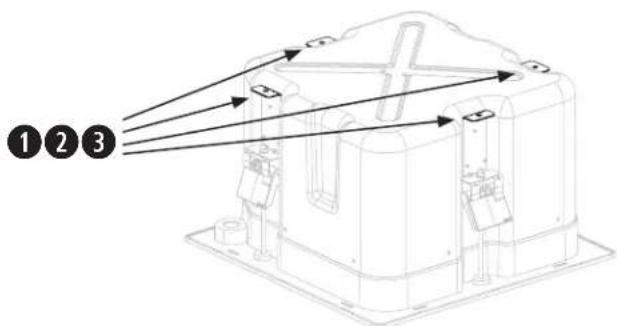

Bose 建議使用 (1) 安全索、(2) 安全纜索或 (3) 螺栓來作為輔助固定機制。請參見下圖，瞭解安全安裝點。

請遵守製造商的指示來施作任何輔助固定機制。

1. 請使用四顆隨附的螺絲，將四條軌道固定於中央框架。請從天花板跨橋板內側鎖入螺絲。軌道及中央框架上的 A 與 B 標記可供您識別正確的連接點。
2. 調整天花板跨橋板軌道的長度，使軌道緊貼天花板框架或角材。 備註：天花板跨橋板支援 56 至 66 公分 (22 至 26 吋) 的間距。
3. 鎖緊四顆螺絲以將天花板跨橋板軌道固定於中央框架上。
4. 選配：在天花板跨橋板加裝 L 型支架作為額外的支撐點，用來安裝安全索、安全纜索或螺栓。如需更多資訊，請參見第 68 頁「使用安全纜索」。 備註：請將 L 型支架裝於不會妨礙場聲器腳架完全密合天花板跨橋板的位置。

1

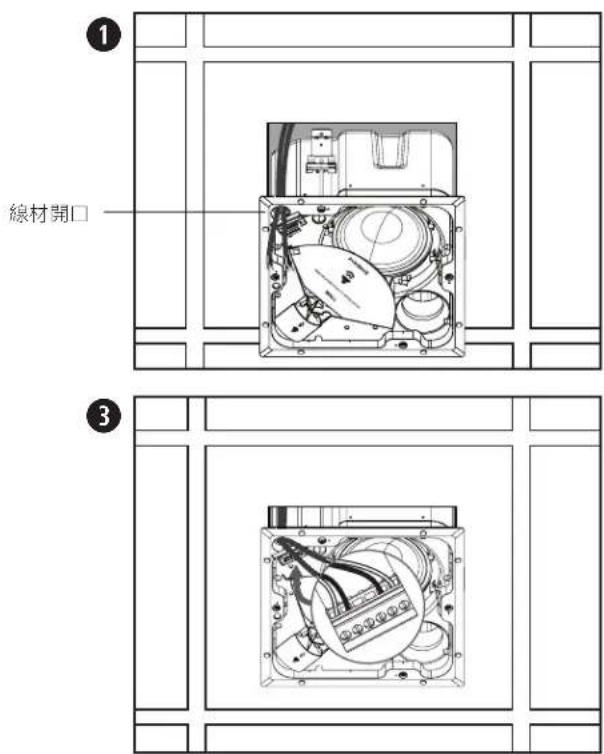

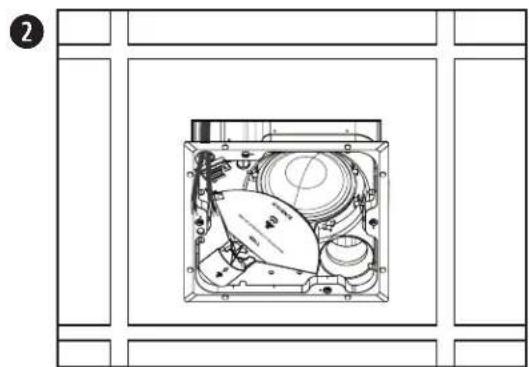

1. 取下天花板板材，然後使用定位卡將揚聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角畫出交叉的對角線，利用交叉點將定位卡置中。
2. 在板材上裁切出一個孔洞。

1. 將組裝好的天花板跨橋板架在天花板框架上。可視情況需要調整天花板跨橋板，使軌道緊貼天花板框架。
2. 將板材装回天花板。

1. 使用定位卡將孔洞描繪於天花板上。
2. 在天花板上裁切出一個孔洞。

1. 將組裝好的天花板跨橋板穿過孔洞中，然後將天花板跨橋板架在天花板框架或天花板角材上。可視情況需要調整天花板跨橋板，使軌道緊貼天花板框架或天花板角材。

1. 將音頻連接線穿過線材開口（位於配線端子旁）。
2. 將揚聲器穿過孔洞並置入天花板跨橋板。在放開揚聲器之前，請務必確認錨座已確實與天花板跨橋板接合。
3. 取下連接器，將連接線接入連接器，然後將連接器重新插入揚聲器。如需瞭解配線資訊，請參見第67頁「揚聲器接線」。
4. 鎖緊錨座支臂螺絲以固定揚聲器。如果使用電動工具，請調整為低扭力設定。

警告：螺絲過度鎖緊可能會對錨座安裝點或天花板造成損壞，進而導致墜落危險。

1. 取下 phase guide 保護蓋。

如需安裝放樣板的相關資訊，請參閱 PRO.BOSE.COM 上的《EdgeMax 放樣板安裝指南》。放樣板安裝完成之後，請參見第 70 頁「安裝揚聲器」。

安裝網罩

將安全短繩針插入揚聲器的孔洞。請使用雙手將網罩對準揚聲器。網罩會以磁力吸附在揚聲器上。

Bose EdgeMax EM90 與 EM180 揚聲器通過測試，符合下列規格及用途：

名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器

一般用途 - UL Category UEAY，案號 S 5591，控制號 3N89

適合室內潮濕地點使用，符合 UL 1480A 標準；但請參見本安裝指南第 2 頁的「警告與小心」，以瞭解重要的安裝限制。

UL-2043, 2013 年，《Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces》(裝於空氣調節空間之分離性產品及其配件的防火測試及可視煙霧釋放)。適合用於空氣調節 (給氣通風系統) 空間。

根據 NFPA 70 2017 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝

NFPA 70, 2017 年，《National Electric Code》(美國國家電氣規程) 第 300-22(c) 條。

NFPA 90-A, 2015 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.11.2.6.5 項

EdgeMax EM90 與 EM180 揚聲器的設計符合下列歐洲組合系統法規所定義之要求：

經測試符合 IEC 60268-5，2007 年

線規

EdgeMax EM90 與 EM180 揚聲器的設計僅可使用 18 AWG (0.8 mm²) 至 14 AWG (2.5 mm²) 的線材。
