BRUKSANVISNING EdgeMax EM180 BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer.

Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til

PRO.BOSE.COM.

1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Produktet må ikke monteres på steder hvor det kan oppstå kondens.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med EdgeMax EM90- og EM180-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke bruk hydrokarbonbaserte oppløsningsmidler, smøremidler eller rengjøringsmidler på eller rundt denne høyttaleren og tilhørende monteringsutstyr under montering. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.
• Grillen er utstyrt med en sikkerhetsfestesnor som er designet for bruk én gang.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 125 W

Strøm eller effekt: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W, (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Informasjon om forskrifter

CE Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Importer i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone

Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importør i Mexico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: [phone]

Importer I Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonnummer: [phone]

Bose og EdgeMax er varemerker som tilhører Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.

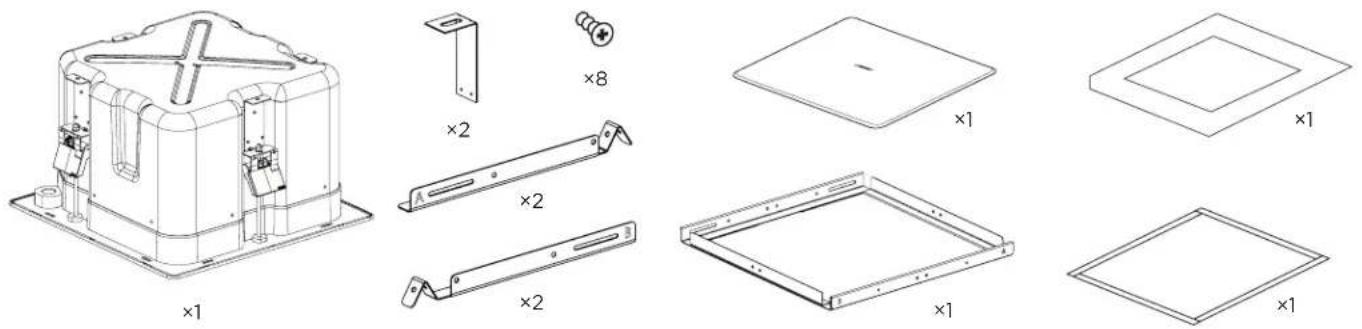

Innhold i pakken

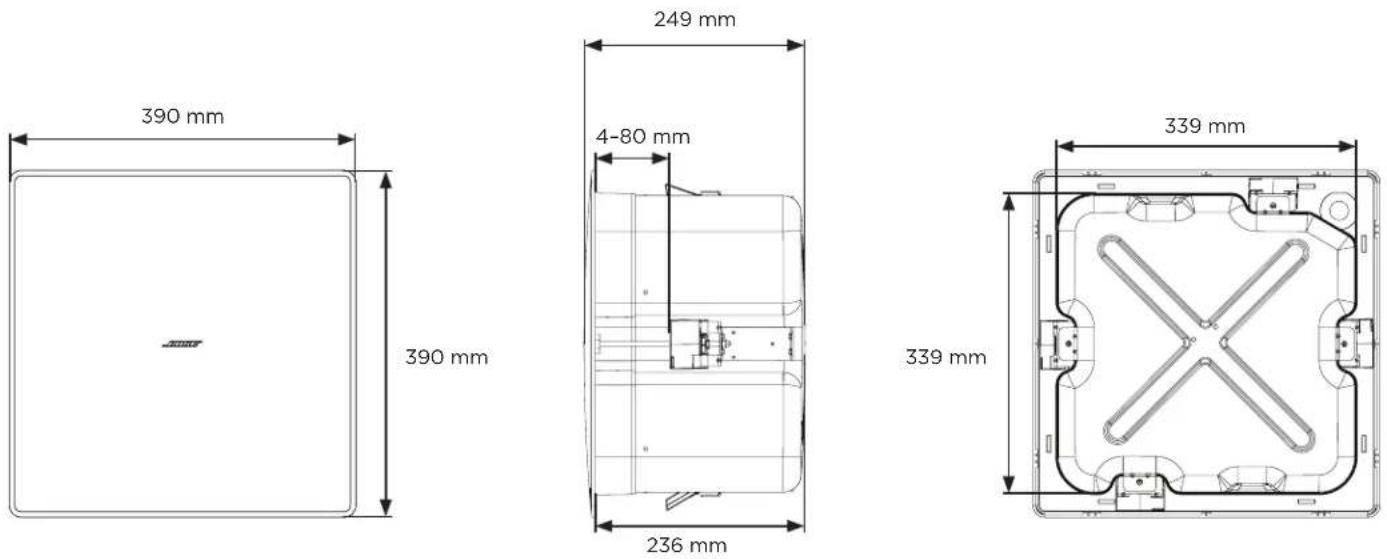

Produktmål

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for EdgeMax EM90 og EM180 på PRO.BOSE.COM.

Fysisk

Produktmål Grill: 390 × 390 mm

Kabinett: 339 × 339 mm

Dybde på høyttalerbrønn: 236 mm

Utskåret hull 345 × 345 mm

Maksimal taktykkelse 80 mm

Nettovekt, høyttaler med grill 10,1 kg

Nettovekt, monteringsbro 1,4 kg

Forsendelsesvekt 12,5 kg

Viktig informasjon om montering

Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.

Montøren har ansvaret for at høyttaleren er sikkert montert. Hvis høyttaleren ikke er montert på riktig måte, kan dette forårsake skade og død.

Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

Ikke bruk hydrokarbonbaserte oppløsningsmidler, smøremidler eller rengjøringsmidler på eller rundt denne høyttaleren og tilhørende monteringsutstyr under montering. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.

Monteringsalternativer

Monteringsalternativer og tilbehør

① Justerbar monteringsbro (følger med)
② Rough-in Pan (tilleggsutstyr)

Merk: Rørforbindelser følger ikke med.

ved hjelp av terminaler med direkte inngang

Krav til kabeldiameter fra høyttalerkabler til høyttalerterminaler: Bruk kun kabler på mellom 18 AWG (0,8 mm²) og 14 AWG (2,5 mm²).

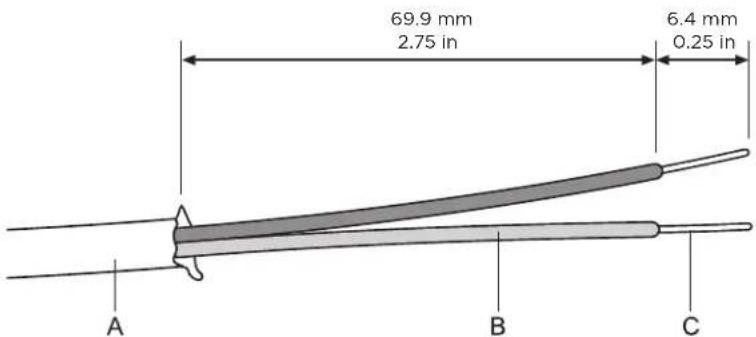

Klargjøre kabelen

Skjær av det ytre laget (A) og litt av kabelisolasjonen (B) slik at du har nok bar kabel (C) til å koble til terminalene.

* Fabrikkstandard
** NC: Ingen tilkobling (ikke bruk)

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

Forberede monteringen

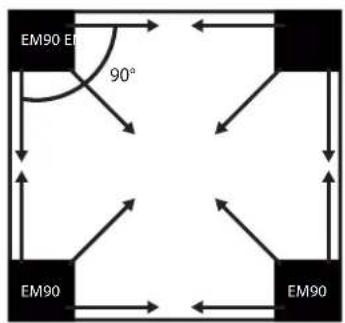

Monter EM90 i et hjørne. Se nedenfor for å se plasseringen i rommet ovenfra.


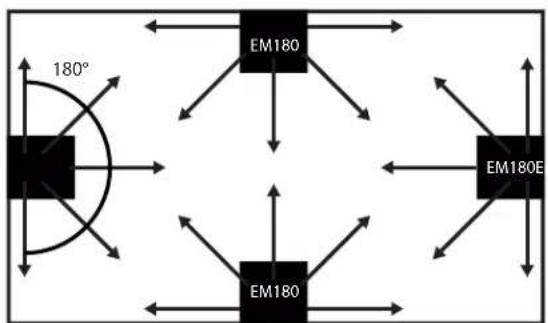

Monter EM180 langs en vegg. Se nedenfor for å se plasseringen i rommet ovenfra.

Merk: Sørg for at phase guide-beskyttelsen er på plass til monteringen er fullført.

Plassering av høyttaler

Når du monterer høyttaleren i nærheten av overgangen mellom vegg og tak, må du beregne nok plass til grillen. Grillen må monteres helt opptil taket slik at magnetene er i kontakt med hverandre.

Bruk den vedlagte malen for å få riktige mål på utskjæringen for og plasseringen av høyttaleren.

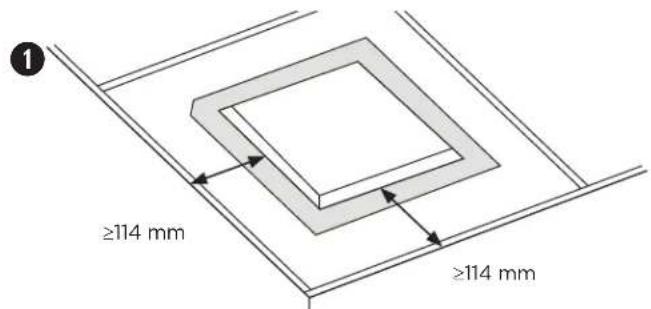

1. For EM90 eller EM180 i takplate: Plasser høyttaleråpningen minst 114 millimeter fra hver vegg for å gi plass til monteringsbroen.

2. For EM90 eller EM180 i hardt tak: Plasser pappmalen helt inntil hjørnet (EM90) eller veggen (EM180). Dette sørger for at det er en avstand på minst 38 mm fra hver vegg for å gi plass til grillen.

Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, damp eller høy varme, for eksempel på storkjøkken, kan redusere ytelsen eller påliteligheten til høyttaleren.

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

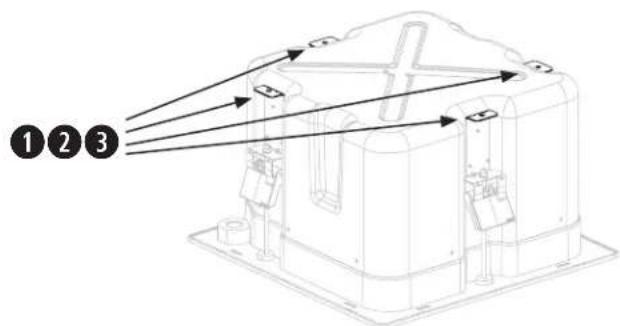

Bose anbefaler at du bruker (1) en sikkerhetsledning, (2) en sikkerhetskabel eller (3) en gjengestang som sekundær sikringsmekanisme. Se diagrammene nedenfor for å se punkter om sikkerhetsfeste.

Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

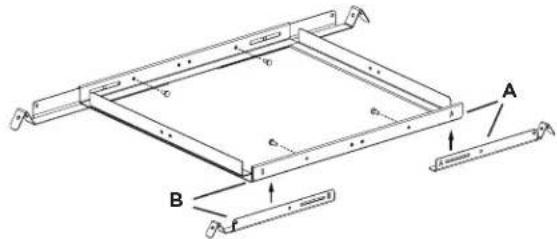

1. Fest de fire skinnene til den midtre rammen med de fire skruene som følger med. Sett inn skruene fra innsiden av monteringsbroen. Skinnene og den midtre rammen er merket med A og B for å identifisere de riktige festepunktene.
2. Juster lengden på skinnene på monteringsbroen slik at de ligger trygt på takristen eller lekten. Merk: Monteringsbroen støtter en avstand på mellom 56 og 66 cm.
3. Stram de fire skruene som fester skinnene på monteringsbroen til den midtre rammen.
4. Valgfritt: Fest L-brakettene til monteringsbroen for å lage et ekstra tilkoblingspunkt for en sikkerhetsledning, sikkerhetskabel eller gjengestang. Hvis du vil ha mer informasjon, kan du se Bruke en sikkerhetskabel på side 47. Merk: Plasser L-brakettene slik at de ikke hindrer ankrene på høyttaleren fra å være i kontakt med monteringsbroen.

1

1. Fjern platen, og bruk malen til å tegne et høyttalerhull på platen. Hvis du vil plassere malen midt på platen, tegner du en X ved å streke opp diagonale linjer mellom hjørnene og plassere malen på krysningspunktet.
2. Skjær et hull i platen.

Installere monteringsbroen

1. Plasser den monterte monteringsbroen over takristen. Juster om nødvendig monteringsbroen slik at skinnene hviler på takristen.
2. Sett takplaten tilbake på plass.

Klargjøre hardt tak (eksisterende konstruksjon)

Skjære i taket

1. Bruk malen til å tegne opp et hull i taket.
2. Skjær et hull i taket.

1. Før den monterte monteringsbroen gjennom hullet, og plasser den over takristen eller -lekten. Juster om nødvendig monteringsplaten slik at skinnene hviler på takristen eller -lekten.

1. Før lydkabelen gjennom kabelåpningen (ved siden av kabelterminalen).
2. Før høyttaleren gjennom hullet og inn i monteringsbroen. Kontroller at ankrene er i kontakt med monteringsbroen før du løsner grepet på høyttaleren.
3. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 46.
4. Stram skruene på ankerarmen for å feste høyttaleren. Hvis du bruker en elektrisk drill, må du stille den inn på lavt dreiemoment.

ADVARSEL: Hvis skruene strammes for mye, kan dette forårsake skade på ankerfestepunktet eller taket, og at høyttaleren faller ned.

Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)

Hvis du vil ha informasjon om hvordan du monterer rough-in pan, kan du se monteringsveiledningen for EdgeMax Rough-in Pan på PRO.BOSE.COM. Når rough-in pan er montert, kan du se Montere høyttaleren på side 49.

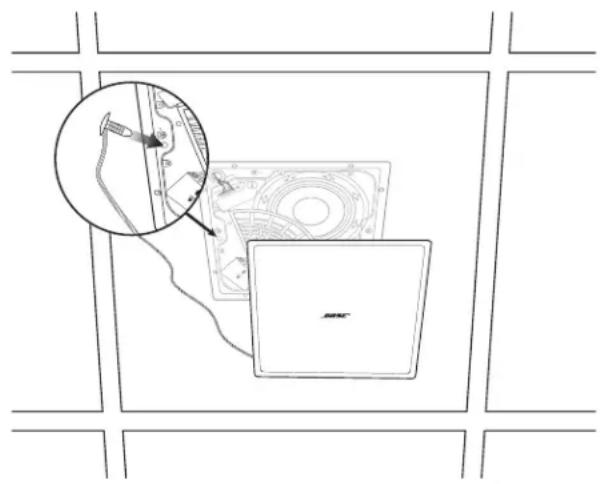

Feste grillen

Stikk sikkerhetsfestesnoren inn i hullet i høyttaleren. Bruk begge hendene när du plasserer grillen mot høyttaleren. Grillen festet til høyttaleren ved hjelp av magneter.

Samsvar med sikkerhet og forskrifter

Bose EdgeMax EM90- og EM180-høyttalerne har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:

Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk - UL kategori UEAY, filnummer S 5591 kontrollnummer 3N89

Kan brukes innendørs på fuktige steder under UL 1480A, men se advarsler og forholdsregler på side 2 i denne monteringsveiledningen for viktige monteringsbegrensninger.

UL-2043, 2013, branntest og utløser for synlig røyk for diskré produkter og tilbehør som er montert i ventilasjonsområder. Egnet for bruk i ventilasjonsområder (under overtrykk).

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code, 2017, artikkel 640

NFPA 70, National Electric Code, 2017, artikel 300-22(c).

NFPA 90-A, 2015, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.11.2.6.5

EdgeMax EM90- og EM180-høyttalerne er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC 60268-5, 2007

Kabeldiameter

EdgeMax EM90- og EM180-høyttalerne er kun utformet for å fungere med kabler på mellom 18 AWG (0,8 mm²) og 14 AWG (2,5 mm²).
