EdgeMax EM180 - Haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastré au plafond
Marque	Bose
Modèle	EdgeMax EM180
Catégorie	Haut-parleurs
Dimensions de la grille	390 mm x 390 mm (15,4 po x 15,4 po)
Dimensions du boîtier	339 mm x 339 mm (13,3 po x 13,3 po)
Profondeur du boîtier	236 mm (9,3 po)
Ouverture à découper	345 mm x 345 mm (13,6 po x 13,6 po)
Épaisseur maximale du plafond	80 mm (3,1 po)
Poids net (enceinte avec grille)	10,1 kg (22,2 lb)
Poids brut	12,5 kg (27,6 lb)
Plaque de renfort (poids net)	1,4 kg (3,1 lb)
Alimentation / Tension d'entrée	70 V / 100 V
Impédance	8 Ω, 125 W
Puissance (70 V)	2,5 W / 5 W / 10 W / 20 W / 40 W / 80 W
Puissance (100 V)	5 W / 10 W / 20 W / 40 W / 80 W
Type de câble recommandé	18 AWG (0,8 mm²) à 14 AWG (2,5 mm²)
Installation	Par un technicien professionnel, en angle (EM90) ou le long d'un mur (EM180)
Entretien et nettoyage	Chiffon sec uniquement, pas de solvants ni de produits chimiques
Fixation de sécurité	Cordon de sécurité intégré à la grille
Conformité	ANSI/UL 1480A-2016, UL 2043, NFPA 70, NFPA 90-A
Pièces détachées et réparabilité	Confier toute maintenance à des centres agréés ; ne pas tenter de réparation soi-même
Garantie	Garantie limitée (consulter PRO.BOSE.COM)

FOIRE AUX QUESTIONS - EdgeMax EM180 BOSE

Quelle est la différence entre les modèles EM90 et EM180 ?

Le EM90 est conçu pour une installation dans un angle (90°), tandis que le EM180 s'installe le long d'un mur (180°). Le placement détermine la couverture sonore.

Puis-je installer l'enceinte moi-même ?

Non, ce produit doit être installé par un technicien professionnel. L'installation incorrecte peut entraîner des dommages ou des blessures graves.

Comment nettoyer l'enceinte et la grille ?

Utilisez uniquement un chiffon sec. N'utilisez jamais de savon, détergent, huile minérale, alcool ou autre produit chimique qui pourrait endommager les matériaux.

Quelles sont les options de puissance disponibles ?

En fonctionnement 70 V : 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W. En 100 V : 5 W, 10 W, 20 W, 40 W, 80 W. Le réglage se fait via une prise tournante.

Quel type de câble utiliser ?

Utilisez un câble de taille 18 AWG (0,8 mm²) à 14 AWG (2,5 mm²). Dénudez suffisamment les fils pour les relier aux bornes.

L'enceinte est-elle adaptée aux environnements humides ?

Oui, elle est conçue pour une utilisation en intérieur dans des endroits humides (conforme UL 1480A), mais pas dans des installations comme piscines intérieures, saunas, etc.

Comment installer la plaque de renfort pour plafond à dalles ?

Fixez les quatre bras au cadre central à l'aide des vis fournies. Ajustez la longueur des bras pour qu'ils reposent sur l'ossature du plafond. L'espacement autorisé est de 56 à 66 cm.

Que faire si la grille ne tient pas ?

La grille est maintenue par des aimants. Assurez-vous que la surface du plafond est plane et que la grille est correctement alignée. Le cordon de sécurité doit être inséré dans l'orifice prévu.

Où trouver des pièces de rechange ou accessoires ?

Consultez le site PRO.BOSE.COM pour les accessoires compatibles et les informations de garantie. Toute réparation doit être effectuée par un centre agréé.

Comment régler la prise du transformateur ?

Utilisez un tournevis à tête plate pour tourner la prise du transformateur sur la position souhaitée (par exemple 80 W). Le réglage d'usine par défaut est 80 W.

MODE D'EMPLOI EdgeMax EM180 BOSE

Notice d'installation 16

Merci de lire et de conserver le manuel d'instruction et de respecter les consignes de sécurité.

Ce produit doit être installé par un technicien professionnel ! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l'ensemble des avertissements de sécurité avant de procéder à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l'adresse PRO.BOSE.COM.

1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N'utilisez pas cet appareil à proximité d'eau ou de toute autre source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

• Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où de la condensation peut se former.
• Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.
• N'utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes EdgeMax EM90 et EM180. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
• N'appliquez aucun type de produit de nettoyage, d'huile de graissage ou de solvant à base d'hydrocarbure sur ou autour de cette enceinte et du matériel de montage associé pendant l'installation. L'exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.
• La grille est équipée d'un cordon de sécurité à usage unique.

Spécifications du produit :

Tension d'entrée : 70 V/100 V

Impédance : 8 Ω, 125 W

Courant ou puissance : (70 V) : 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W ; (100V) : 5 W, 10 W, 20 W, 40 W, 80 W

Informations réglementaires

CE Ce produit est conforme à toutes les directives de l'Union européenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante : www.Bose.com/compliance.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre mairie, votre service d'enlèvement des ordures ou le magasin où vous avez acheté ce produit.

Date de fabrication : Le huitième chiffre du numéro de série indique l'année de fabrication ; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour la Chine : Bose Electronics (Shanghai) Company Limited, Part C, Plan 9 No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importateur pour l'UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique : Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d'informations sur l'importateur et le service : [phone]

Importateur pour Taiwan : Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone : [phone]

Bose et EdgeMax sont des marques commerciales de Bose Corporation.

Siège de Bose Corporation : 1-877-230-5639

©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour avoir plus d'information sur la garantie, visitez PRO.BOSE.COM.

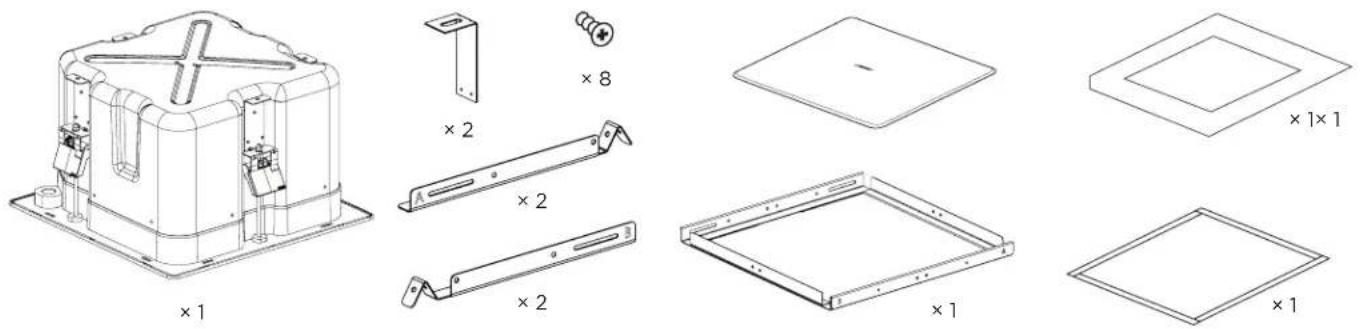

Contenu de l'emballage

Dimensions du produit

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes EdgeMax EM90 et EM180 sur PRO.BOSE.COM.

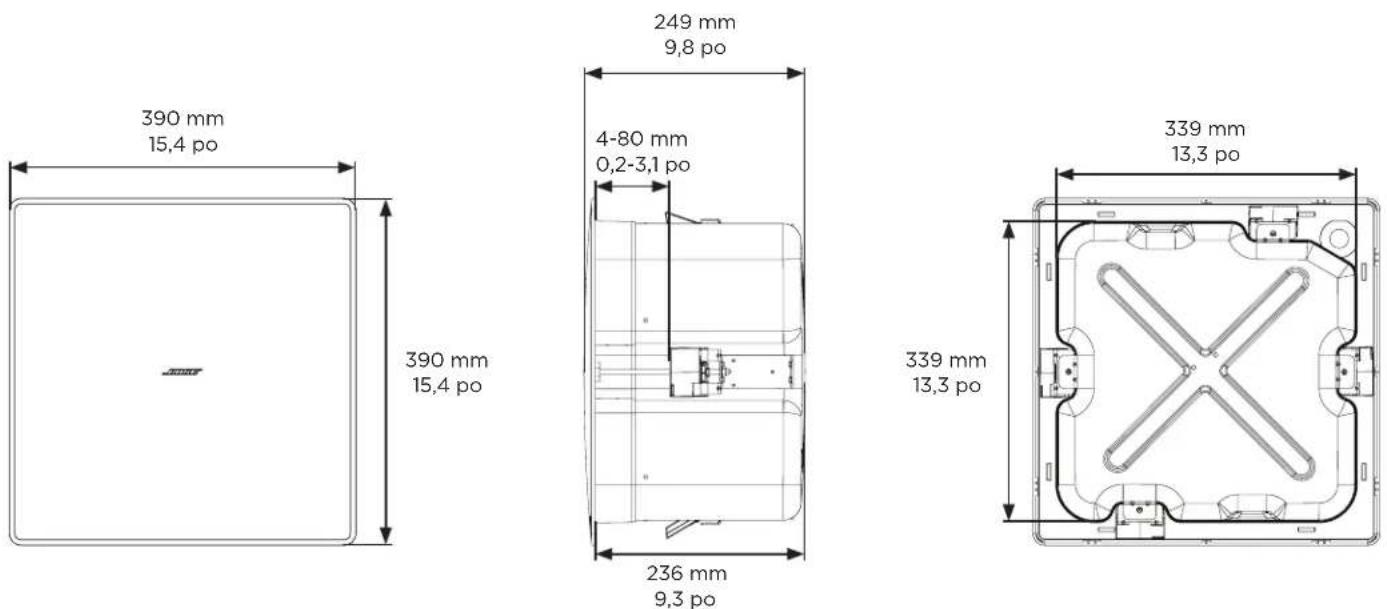

Caractéristiques physiques
Dimensions du produit Grille : 390 mm x 390 mm(15,4 po x 15,4 po)
	Boîtier : 339 mm x 339 m(13,3 po x 13,3 po)
	Profondeur boîtier : 236 mm (9,3 po)
Ouverture à découper 345 mm x 345 mm (13,6 po x 13,6 po)
Épaisseur maximale du plafond	80 mm (3,1 po)
Poids net, enceinte avec grille	10,1 kg (22,2 lb)
Poids net, plaque de renfort pour plafond à dalles	1,4 kg (3,1 lb)
Poids brut 12,5 kg (27,6 lb)

Informations importantes concernant l'installation

L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.

Il incombe à l'installateur d'assurer la sécurité de l'installation de l'enceinte. L'installation incorrecte de l'enceinte est susceptible d'entraîner des dommages et des blessures, voire la mort.

Ne montez pas le produit dans des endroits où de la condensation peut se former.

Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).

Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.

N'appliquez aucun type de produit de nettoyage, d'huile de graissage ou de solvant à base d'hydrocarbure sur ou autour de cette enceinte et du matériel de montage associé pendant l'installation. L'exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des félures pouvant conduire à une chute de l'enceinte.

Options d'installation

Options d'installation et accessoires

① Plaque de renfort réglable pour plafond à dalles (inclus)
② Plaque de montage en faux-plafond (en option)

Si vous utilisez un conduit en métal flexible, associez-le à un raccord de conduit 38 pouce ou à un connecteur double (duplex) 38 pouce.

Remarque : Les raccords de conduit ne sont pas fournis.

Entrée simple ^3/_8 pouces

Entrée duplex/boucle 3/8 pouces

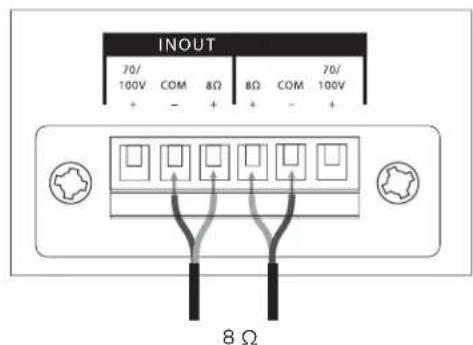

Câblage de l'enceinte

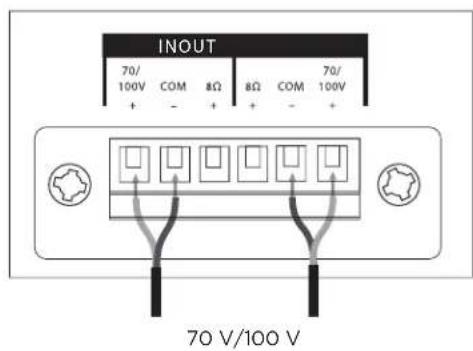

Avec des bornes à entrée directe

Épaisseur du câble pour relier l'enceinte aux bornes : utilisez un câble de taille 18 (0,8 mm²) à 14 AWG (2,5 mm²) uniquement.

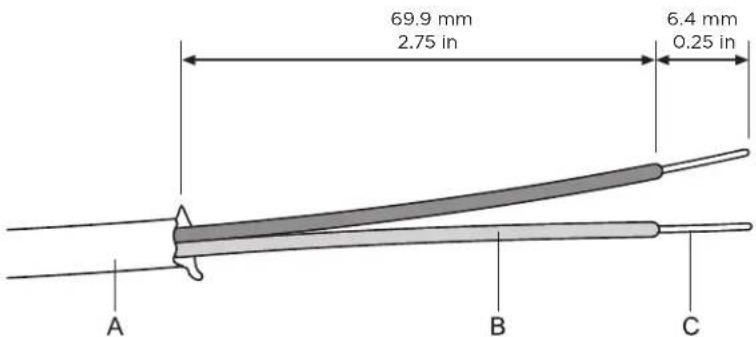

Préparation du câble

Réduisez la gaine extérieure (A) et une partie de l'isolement des fils (B) pour exposer suffisamment de fils dénudés (C) pour les relier aux bornes.

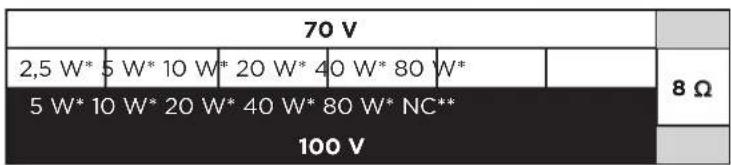

Réglages de l'enceinte Diagrammes de connexio

* Réglage d'usine par défaut ** NC : Pas de connexion (ne pas utiliser)

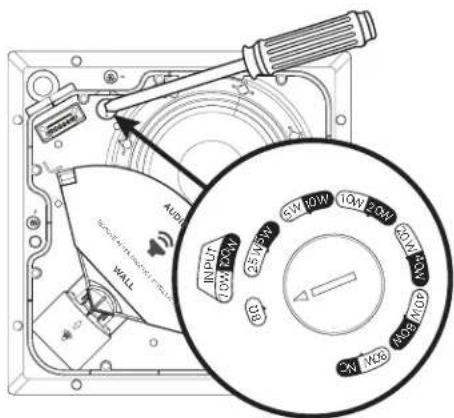

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

Préparation de l'installation

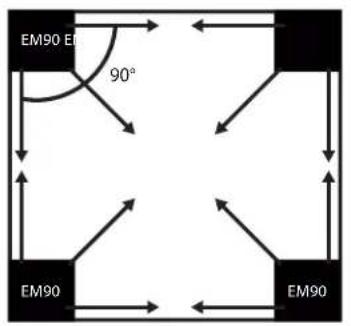

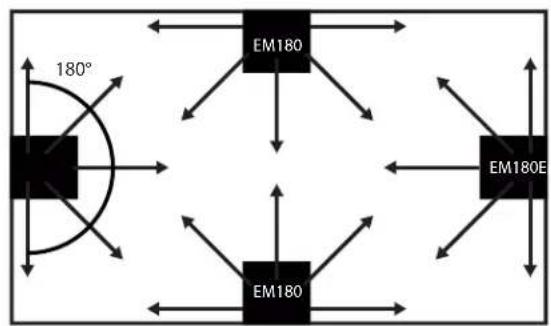

Installez l'EM90 dans un angle. Voir ci-dessous le schéma de placement dans la salle, vu d'en haut.

Installez l'EM180 le long d'un mur. Voir ci-dessous le schéma de placement dans la salle, vu d'en haut.

Remarque : Maintenez en place le protecteur de radiateur sonique jusqu'à ce que l'installation soit terminée.

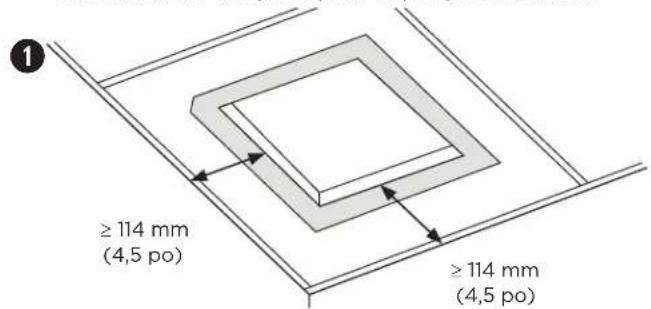

Positionnement de l'enceinte

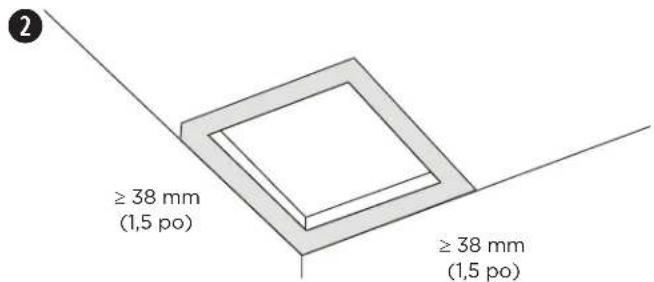

Si vous installez l'enceinte près d'une interface mur-plafond, prévoyez suffisamment d'espace pour la grille. La grille doit être alignée sur la surface du plafond pour que les aimants puissent s'enclencher parfaitement.

Reportez-vous au modèle joint pour respecter les dimensions appropriées pour la découpe et le positionnement de l'enceinte.

1. Pour les enceintes EM90 ou EM180 encastrées dans les dalles de plafond : Placez l'ouverture de l'enceinte à au moins 114 mm (4,5 pouces) de chaque mur pour laisser suffisamment d'espace pour la plaque de renfort.

2. Pour les enceintes EM90 ou EM180 dans les plafonds durs : Alignez le modèle en carton sur l'angle (pour EM90) ou le mur (pour EM180). Un espace d'au moins 38 mm (1,5 pouces) doit séparer l'enceinte de chaque mur pour l'installation de la grille.

Remarque : Une installation à proximité immédiate de surfaces de cuisson, où l'enceinte peut être exposée directement à des huiles de cuisson, de la vapeur ou des températures élevées, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou la fiabilité de l'enceinte.

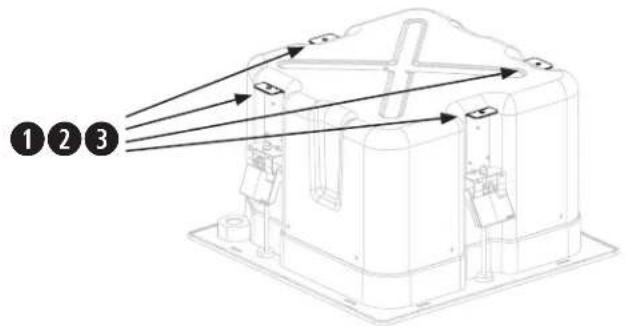

Utilisation d'un câble de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

Bose recommande l'utilisation de : (1) un fil de sécurité, (2) un câble de sécurité, ou (3) une tige filetée comme dispositif de sécurité secondaire. Voir les schémas ci-dessous pour les points de fixation de sécurité.

Suivez les instructions du fabricant pour toute implémentation d'un dispositif de sécurité secondaire.

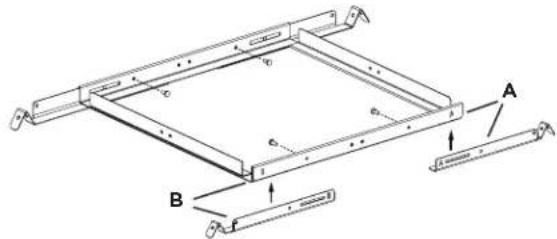

Assemblage de la plaque de renfort pour plafond à dalles

1. Fixez les quatre bras au cadre central en utilisant quatre des vis incluses. Insérez les vis depuis l'intérieur de la plaque de renfort. Les bras et le cadre central sont repérés A et B afin d'identifier les points de fixation corrects.

2. Ajustez la longueur des bras de la plaque de renfort de sorte qu'ils reposent fermement sur la fourrure ou l'ossature du plafond.
   Remarque : La plaque de renfort autorise un espacement de 56 à 66 centimètres (22 à 26 pouces).

3. Serrez les quatre vis fixant les bras de la plaque de renfort au cadre central.

4. Facultatif : Fixez les supports en L à la plaque de renfort afin d'ajouter un point d'attache pour le fil/câble de sécurité ou la tige filetée. Pour plus d'informations, voir la section Utilisation d'un câble de sécurité en page 19.

Remarque : Placez les supports en L dans une position qui n'empêche pas les fixations sur l'enceinte de s'enclencher entièrement sur la plaque de renfort.

1

Préparation de la dalle acoustique de plafond

Découpe de la dalle du plafond

1. Retirez la dalle et utilisez le gabarit pour tracer le contour d'une enceinte sur la dalle. Pour centrer le gabarit sur la dalle, dessinez une croix (X) en reliant les angles en diagonale, et centrez le gabarit au point d'intersection.
2. Découpez une ouverture dans la dalle.

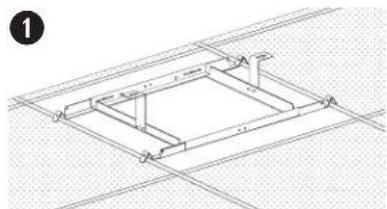

Installation de la plaque de renfort pour plafond à dalles

1. Placez la plaque de renfort sur l'ossature du plafond. Si nécessaire, ajustez la plaque de renfort de sorte que les bras reposent sur l'ossature.
2. Remettez en place la dalle au plafond.

Préparation du plafond dur (construction existante)

Découpe du plafond

1. Utilisez le gabarit pour tracer une ouverture sur le plafond.
2. Découpez une ouverture dans le plafond.

Installation de la plaque de renfort pour plafond à dalles

1. Insérez la plaque de renfort de sortie dans la découpe, puis mettez en place la plaque de renfort dans l'ossature du plafond ou la fourrure. Si nécessaire, ajustez la plaque de renfort de sorte que les bras reposent sur l'ossature du plafond ou la fourrure.

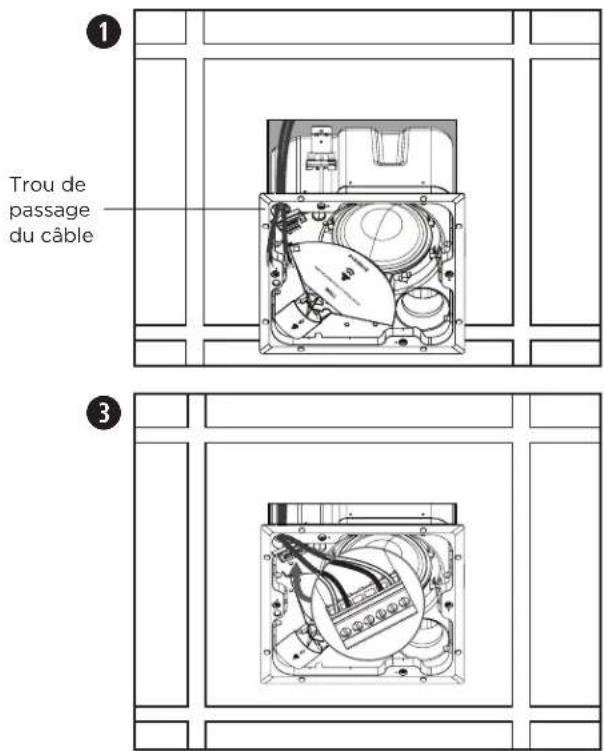

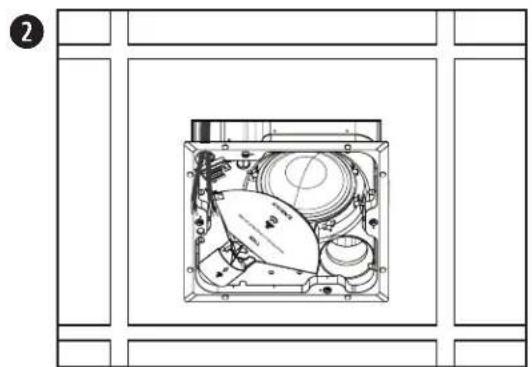

Montage de l'enceinte

1. Faites passer le câble audio par l'ouverture de passage (situé près du terminal de câblage).
2. Insérez l'enceinte dans l'ouverture et à l'intérieur de la plaque de renfort. Vérifiez que les fixations de l'enceinte sont engagées dans la plaque de renfort avant de relâcher votre prise sur l'enceinte.
3. Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l'enceinte. Consultez la section Câblage de l'enceinte à la page 18 pour plus d'informations sur le câblage.
4. Serrez les vis des bras de fixation pour fixer l'enceinte. Si vous utilisez une visseuse électrique, réglez-la sur un couple faible.

AVERTISSEMENT : Un serrage excessif des vis peut endommager les points de fixation ou le plafond, ce qui pourrait créer un risque de chute.

1. Retirez le protecteur de radiateur sonique.

Installation dans un plafond dur avec plaque de montage (nouvelle construction)

Pour plus d'informations sur l'installation d'une plaque de montage, consultez le guide d'installation de la plaque de montage EdgeMax à l'adresse PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la section Montage de l'enceinte en page 21.

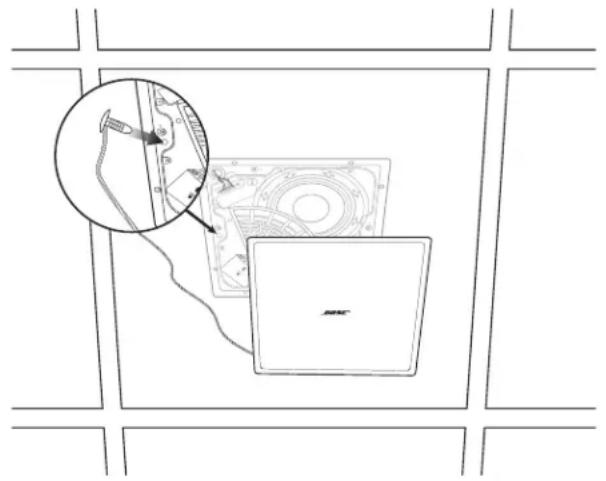

Pose de la grille

Insérez la broche du cordon de sécurité dans l'orifice de l'enceinte. En utilisant les deux mains, positionnez la grille sur l'enceinte. La grille à fixation aimantée adhère à l'enceinte.

Conformité aux réglementations et aux normes de sécurité en vigueur

Les enceintes Bose EdgeMax EM90 et EM180 ont subi avec succès une phase complète de tests et elles sont conformes aux spécifications et utilisations suivantes :

Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial

Utilisation générale, catégorie UL UEAY, dossier S 5591, numéro de contrôle 3N89

Convient pour une utilisation en intérieur dans des endroits humides conformément à UL 1480A, mais respectez les avertissements et précautions donnés en page 2 de ce guide d'installation, qui imposent des restrictions importantes d'installation.

UL-2043,-2043, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des emplacements ventilés. Convient à une utilisation dans des emplacements ventilés (plenum).

Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electric Code, 2017, Article 640

NFPA 90-A, 2015, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.11.2.6.5

Les enceintes EdgeMax EM90 et EM180 ont été conçues en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

Testées conformes à la norme CEI 60268-5, 2007

Épaisseur des câbles

Les enceintes EdgeMax EM90 et EM180 sont conçues pour fonctionner avec des câbles de taille 18 (0,8 mm²) à 14 AWG (2,5 mm²) uniquement.
