MANUALE UTENTE EdgeMax EM180 BOSE

Guida all'installazione....30

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti.

Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita

PRO.BOSE.COM

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di installazione sicura dell'hardware possono installare un diffusore in posizione sospesa.
  • Non posizionare il prodotto in punti dove potrebbe formarsi condensa.
• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l'uso con i diffusor EdgeMax EM90 ed EM180. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo PRO.BOSE.COM.
  • Non apportare alterazioni non autorizzate al prodotto.
• Non utilizzare solventi a base di idrocarburi, lubrificanti o detergenti di qualunque tipo sopra o intorno a questo diffusore e sui relativi componenti di montaggio durante l'installazione. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.
• La griglia è dotata di un perno con cordino di sicurezza concepito per un solo uso.

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo:

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per il Messico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. telefono: [phone]

Bose ed EdgeMax sono marchi di Bose Corporation.

Sede principale di Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata. Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.

Specifiche di prodotto

Tensione d'ingresso: 70V/100V

Impedenza: 8 Ω, 125 W

Corrente o potenza: (70V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

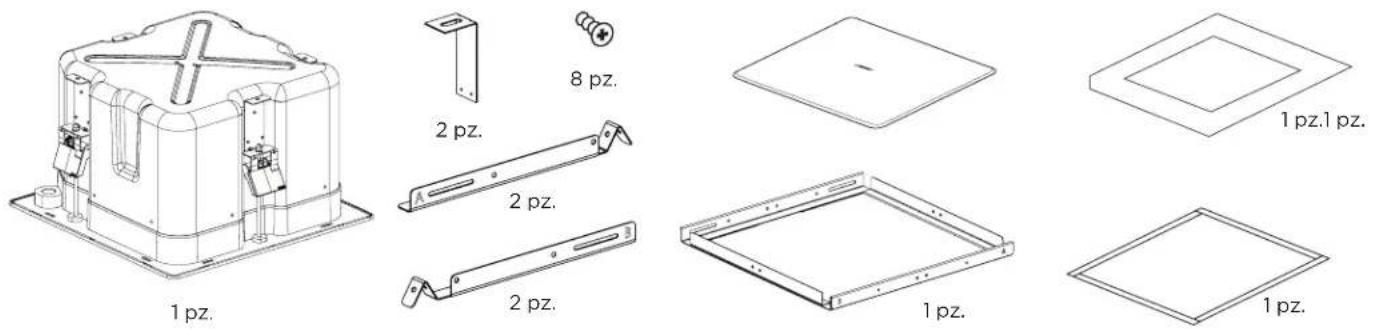

Contenuto della confezione

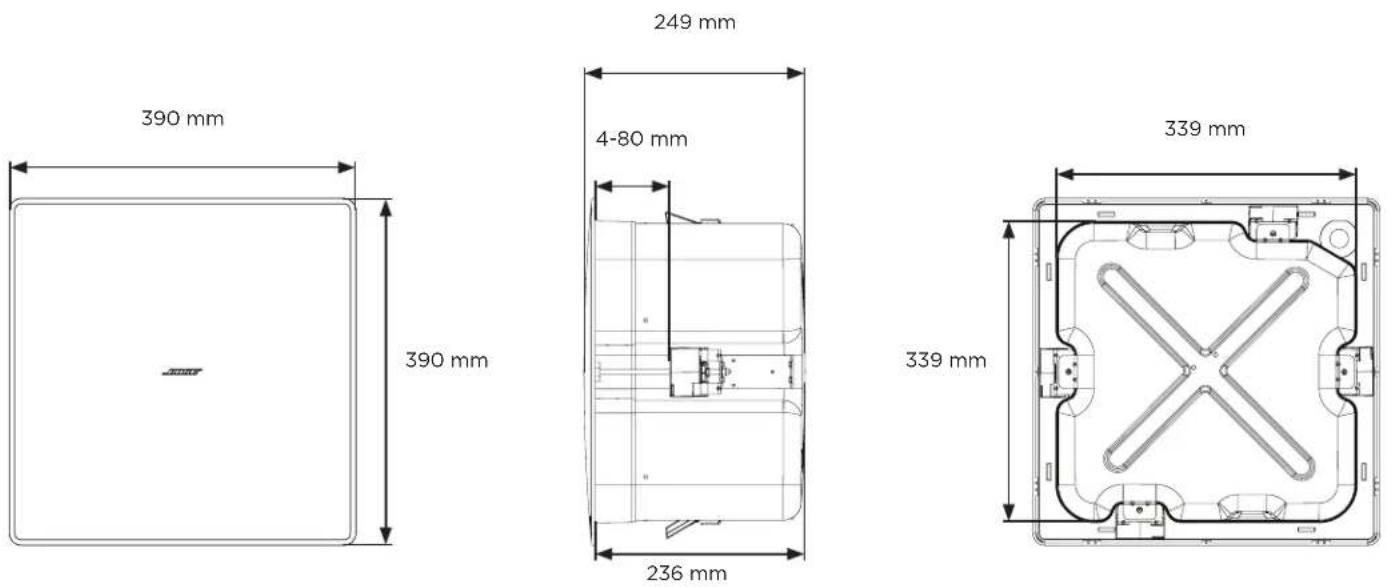

Dimensioni del prodotto

Specifiche tecniche

Per ulteriori specifiche, consultare la scheda tecnica dei diffusori EdgeMax EM90 ed EM180 all'indirizzo PRO.BOSE.COM.

Caratteristiche fisiche
Dimensioni del prodotto	Griglia: 390 mm × 390 mm
	Cabinet: 339 mm × 339 mm
	Profondità backcan: 236 mm
Apertura del foro 345 mm × 345 mm
Spessore massimo del controsoffitto	80 mm
Peso netto del diffusore con griglia	10,1 kg
Peso netto tile bridge 1,4 kg
Peso spedizione 12,5 kg

Informazioni importanti sull'installazione

È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.

È responsabilità dell'installatore garantire un'installazione sicura del diffusore. Un'installazione non corretta del diffusore può causare danni materiali e gravi lesioni alle persone.

Non posizionare il prodotto in punti dove potrebbe formarsi condensa.

Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.

Non utilizzare solventi a base di idrocarburi, lubrificanti o detergenti di qualunque tipo sopra o intorno a questo diffusore e sui relativi componenti di montaggio durante l'installazione. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.

Opzioni di installazione

Opzioni ed accessori di installazione

① Tile bridge regolabile (incluso)
② Rough-in pan (opzionale)

Raccordo del tubo protettivo

Se si utilizza un tubo protettivo metallico flessibile, usarlo con un raccordo da 9,5 mm o un connettore doppio (duplex) da 9,5 mm.

Nota: raccordi del tubo protettivo non in dotazione.

Ingresso singolo da 9,5 mm.

Ingresso duplex/ad anello da 9,5 mm.

Cablaggio del diffusore

Con terminali di ingresso diretto

Requisiti relativi al diametro dei cablaggi che collegano i diffusori ai relativi terminali: Utilizzare esclusivamente cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,5 mm²).

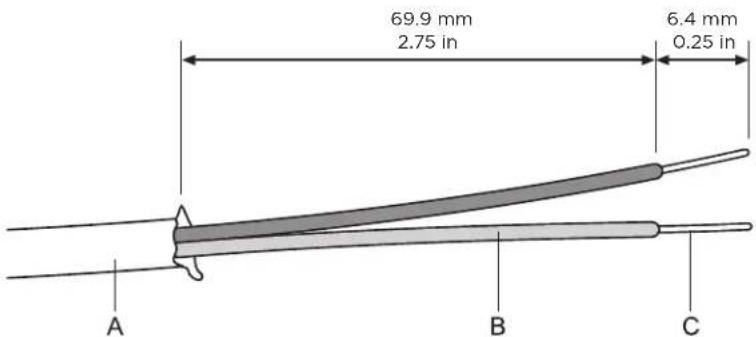

Preparazione dei cavi

Tagliare il rivestimento esterno (A) e parte della guaina di isolamento (B) per scoprire una porzione sufficiente di cavo (C) da collegare ai terminali.

Impostazioni diffusoreScheme di collegamento

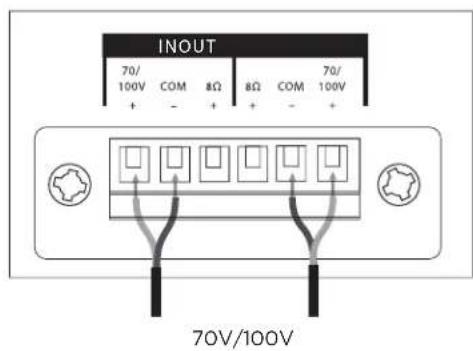

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 70V/100V

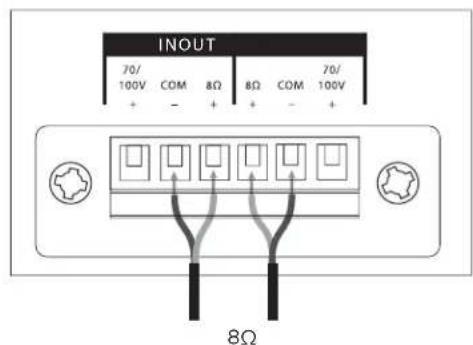

INOUT 70/ 100V COM 8Ω 8Ω COM 70/ + - + + - + 8Ω

* Impostazioni di fabbrica ** NC: nessuna connessione (non utilizzare)

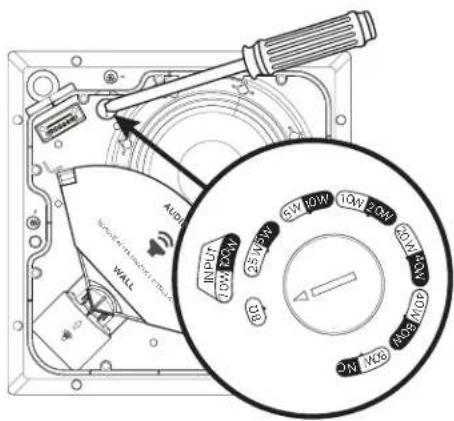

Impostazione terminale a trasformatore

Impostare il terminale ruotandolo tramite un cacciavite a testa piatta.

Preparazione dell'installazione

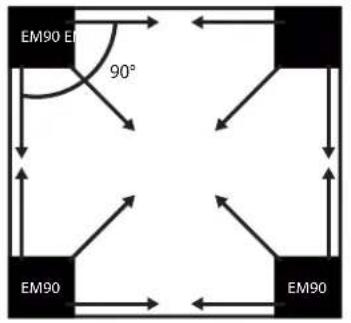

Installare il diffusore EM90 in corrispondenza di un angolo. Vedere di seguito la vista dall'alto del posizionamento nel locale.

EM90 E 90° EM90 EM90

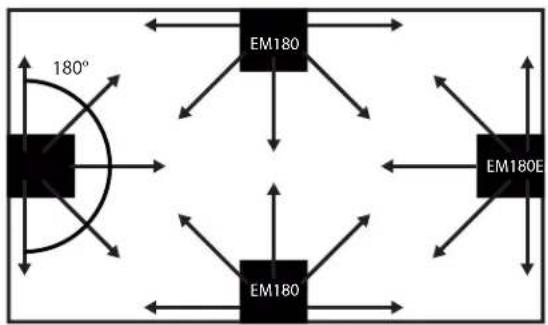

Installare il diffusore EM180 a bordo parete. Vedere di seguito la vista dall'alto del posizionamento nel locale.

Nota: non rimuovere la protezione PhaseGuide fino al termine dell'installazione.

Posizionamento del diffusore

In caso di installazione del diffusore in prossimità di un punto di incontro parete-soffitto, lasciare uno spazio sufficiente per la sporgenza della griglia. La griglia deve risultare a filo con la superficie del soffitto per permettere alle calamite di aderire completamente.

Utilizzare il modello allegato per creare un'apertura di dimensioni adeguate per il diffusore e garantirne il corretto posizionamento.

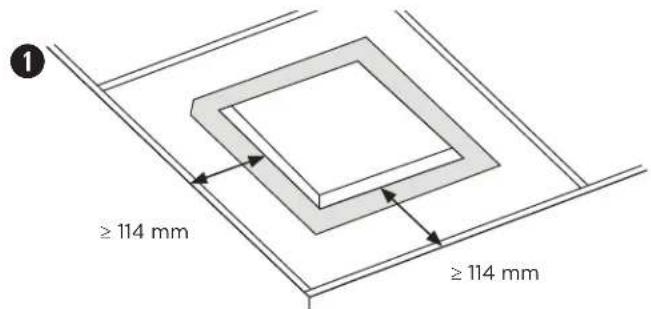

1. Per diffusori EM90 o EM180 in pannello a soffitto: posizionare l'apertura del diffusore ad almeno 114 millimetri da ciascuna parete per lasciare lo spazio necessario al tile bridge.

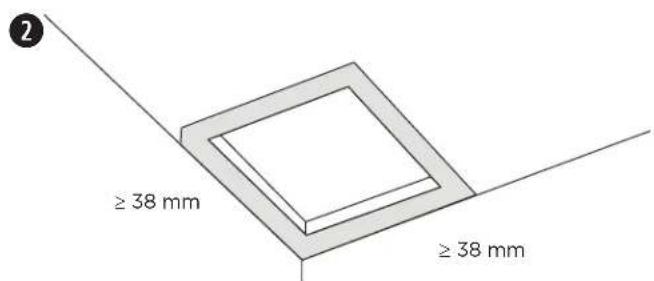

2. Per diffusori EM90 o EM180 in soffitti in materiale rigido: posizionare il modello in cartone a filo con l'angolo (per modelli EM90) o la parete (per modelli EM180). In questo modo rimarranno almeno 38 mm da ogni parete per poter inserire la griglia.

≥ 114 mm ≥ 114 mm

≥ 38 mm ≥ 38 mm

Nota: l'installazione in prossimità di piani di cottura dove il diffusore possa essere direttamente esposto a oli alimentari, fumi, vapore o calore elevato, come ad esempio in cucine commerciali, può ridurre le prestazioni o l'affidabilità del diffusore.

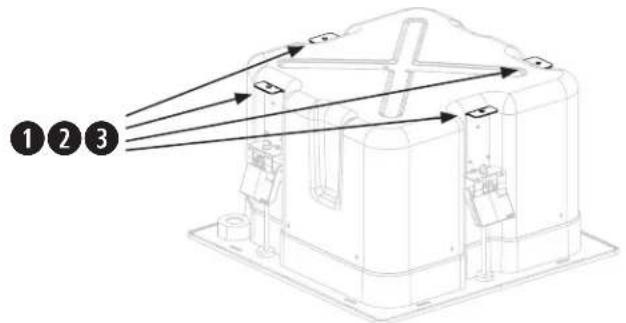

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali.

Bose raccomanda l'utilizzo di (1) un filo di frenatura, (2) un cavo di sicurezza o (3) un tirante filettato come meccanismo di fissaggio secondario. Vedere gli schemi riportati di seguito per i punti di fissaggio di sicurezza.

Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato.

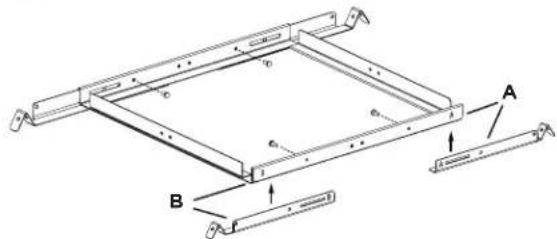

Assemblaggio del tile bridge

1. Collegare le quattro barre alla struttura centrale con quattro delle viti incluse. Inserire le viti dall'interno del tile bridge. Le barre e la struttura centrale sono etichettate con A e B per identificare i punti di fissaggio corretti.
2. Regolare la lunghezza delle barre del tile bridge in modo che aderiscano saldamente alla griglia o al rivestimento del soffitto. Nota: il tile bridge supporta una spaziatura compresa tra 56 e 66 centimetri.
3. Serrare le quattro viti che fissano le barre del tile bridge alla struttura centrale.
4. Facoltativo: fissare staffe a L al tile bridge per creare un punto di collegamento aggiuntivo per un filo di frenatura, un cavo di sicurezza o un tirante filettato. Per ulteriori informazioni, vedere Uso di un cavo di sicurezza a pagina 33. Nota: posizionare le staffe a L in modo da non impedire agli elementi di ancoraggio sul diffusore di innestarsi completamente sul tile bridge.

1

Preparazione del pannello a soffitto

Taglio del pannello a soffitto

1. Rimuovere il pannello ed utilizzare il modello per tracciare il foro per il diffusore sul pannello stesso. Per centrare il modello rispetto al pannello, tracciare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.
2. Effettuare un foro nel pannello.

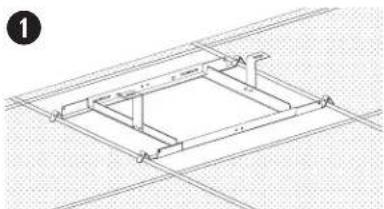

Installazione del tile bridge

1. Posizionare il tile bridge assemblato attraverso la griglia del soffitto. Se necessario, regolare le barre del tile bridge in modo che poggino sulla griglia del soffitto.
2. Rimontare il pannello sul soffitto.

Preparazione del soffitto in materiale rigido (struttura esistente)

Taglio del soffitto

1. Utilizzare la dima per tracciare un foro sul soffitto.
2. Tagliare un foro nel soffitto.

Installazione del tile bridge

1. Inserire il tile bridge assemblato attraverso il foro e posizionarlo trasversalmente rispetto alla griglia o al rivestimento del soffitto. Se necessario, regolare le barre del tile bridge in modo che poggino sulla griglia o sul rivestimento del soffitto.

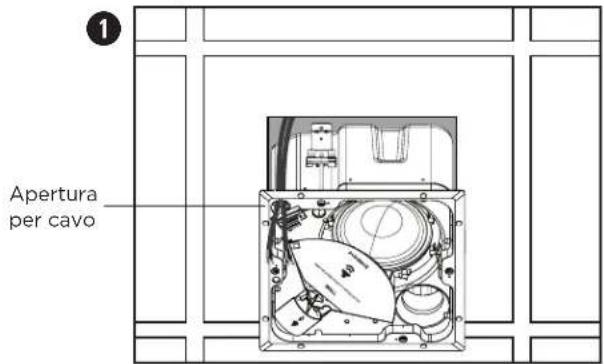

Montaggio del diffusore

1. Far passare il cavo audio attraverso l'apposita apertura (accanto al terminale di cablaggio).

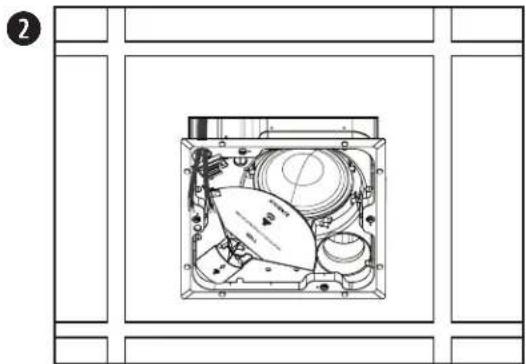

2. Far passare il diffusore attraverso il foro ed inserirlo nel tile bridge. Verificare che gli ancoraggi siano innestati sul tile bridge prima di allentare la presa sul diffusore.
3. Rimuovere il connettore, cablarlo e reinserirlo nel diffusore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 32.
4. Serrare le viti del braccio di ancoraggio per fissare il diffusore. Se si utilizza un avvitatore elettrico, impostare un basso valore di coppia.

ATTENZIONE: un serraggio eccessivo delle viti può danneggiare il punto di aggancio dell'elemento di ancoraggio o il soffitto, con conseguenti rischi di caduta.

1. Eliminare la protezione PhaseGuide.

Apertura per cavo

Installazione a soffitto in materiale rigido con rough-in pan (nuova costruzione)

Per informazioni sull'installazione del rough-in pan, vedere la guida all'installazione del rough-in pan EdgeMax sul sito PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diffusore a pag. 35.

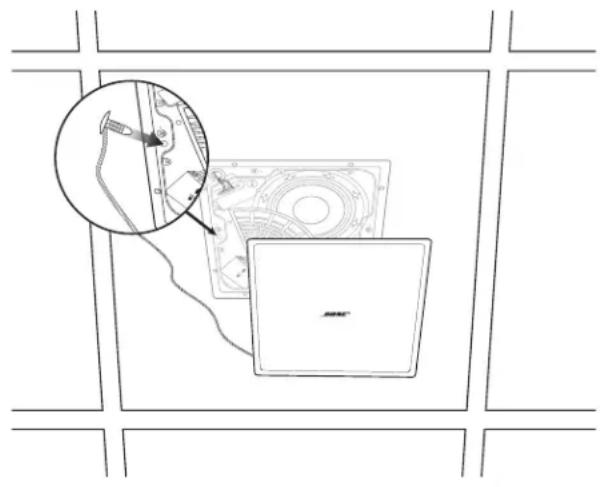

Fissaggio della griglia

Inserire il perno per cordino di sicurezza nel foro del diffusore. Con entrambe le mani, posizionare la griglia contro il diffusore. La griglia si aggancia magneticamente al diffusore.

Conformità alle norme di sicurezza

I diffusori Bose EdgeMax EM90 ed EM180 hanno superato i test ai quali sono stati sottoposti, risultando conformi alle specifiche e alle applicazioni indicate di seguito:

Conformi alle specifiche ANSI/UL 1480A-2016, Diffusori per utilizzo professionale in ambito commerciale e della sicurezza

Utilizzo generico - UL Categoria UEAY, Numero file S 5591 Numero controllo 3N89

Adatti per l'uso in ambienti interni caratterizzati da umidità in base alla certificazione UL 1480A; consultare comunque le avvertenze e le precauzioni a pagina 2 di questa guida all'installazione per rilevanti limitazioni d'installazione.

UL-2043, 2013, Test antincendio e rilascio di fumo visibile per prodotti discreti e relativi accessori installati in controsoffitti sigillati. Adatti per l'uso in controsoffitti sigillati.

Adatti per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code, 2017, Articolo 640

NFPA 90-A, 2015, Installazione di sistemi di condizionamento dell'aria e ventilazione, Paragrafo 4.3.11.2.6.5

I diffusori EdgeMax EM90 ed EM180 sono stati progettati in conformità ai requisiti previsti dalle seguenti normative europee relativamente ai sistemi combinati:

Diametro dei cablaggi

I diffusori EdgeMax EM90 ed EM180 sono concepiti esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,5 mm²).
