INSTRUKCJA OBSŁUGI BHE 2444 IK METABO

pl Instrukcja oryginalna 37

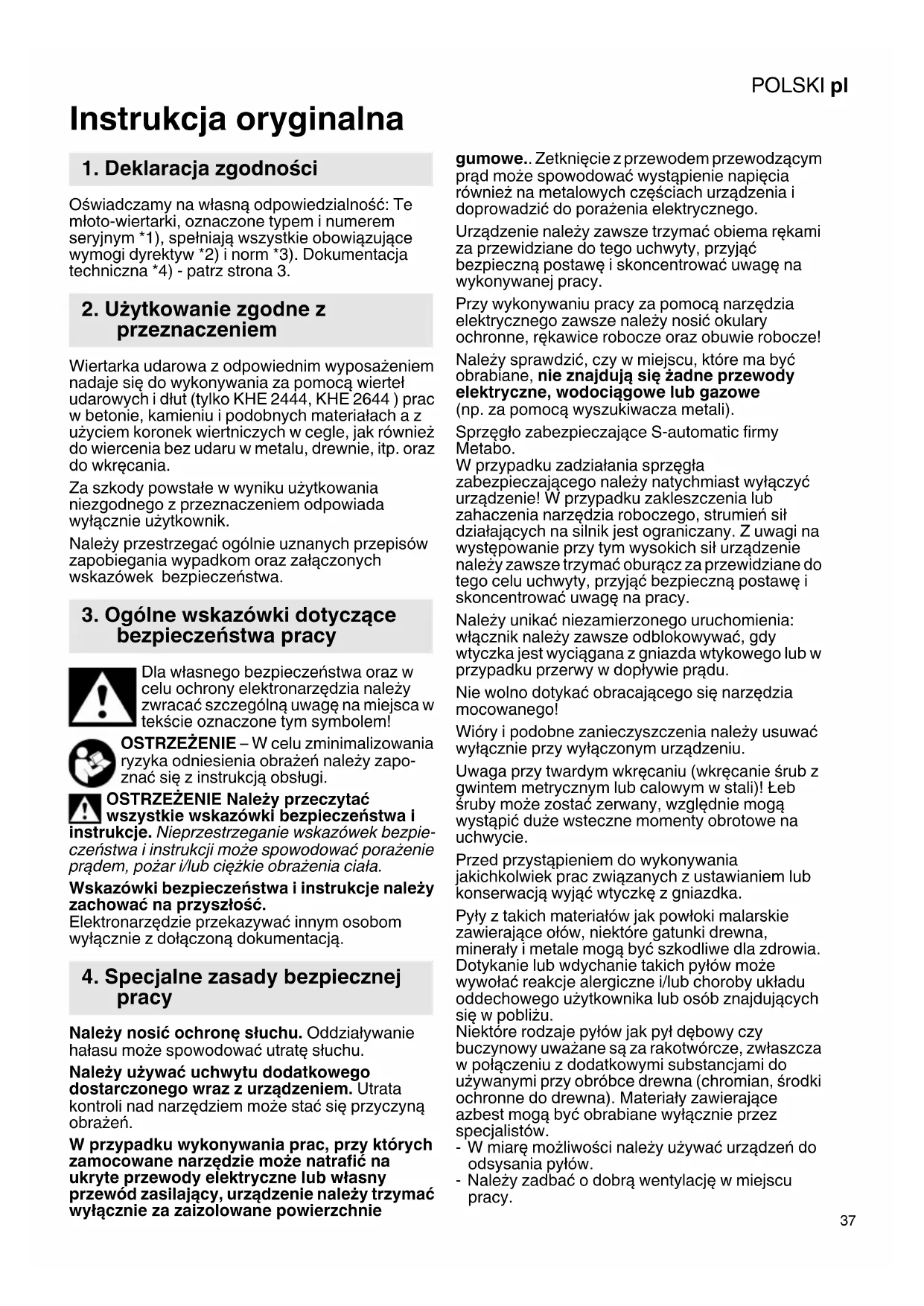

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy na własną odpowiedzialność: Te młoto-wiertarki, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Wiertarka udarowa z odpowiednim wyposażeniem nadaje się do wykonywania za pomocą wiertel udarowych i dług (tylko KHE 2444, KHE 2644) prac w betonie, kamieniu i podobnych materiałach a z użyciem koronek wiertniczych w cegle, jak również do wiercenia bez udaru w metalu, drewnie, itp. oraz do wkręcania.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.

Należy przestrzegać ogólnie uznanych przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3. Ogólne wskazówki dotyczące bezpieczeństwa pracy

Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i

instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.

4. Specjalne zasady bezpiecznej pracy

Należy nosić ochronę słuchu. Oddziaływanie hałasu może spowodować utratę słuchu.

Należy używać uchwytu dodatkowego dostarczonego wraz z urządzeniem. Utrata kontroli nad narzędziem może stać się przyczyną obrażeń.

W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie

gumowe.. Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

Urządzenie należy zawsze trzymać obiema rękami za przewidziane do tego uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy.

Przy wykonywaniu pracy za pomocą narzędzia elektrycznego zawsze należy nosić okulary ochronne, rękawice robocze oraz obuwie robocze!

Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali).

Sprzęgło zabezpieczające S-automatic firmy Metabo.

W przypadku zadziałania sprzęgła zabezpieczającego należy natychmiast wyłączyć urządzenie! W przypadku zakleszczenia lub zańaczenia narzędzia roboczego, strumień sił działających na silnik jest ograniczany. Z uwagi na występowanie przy tym wysokich sił urządzenie należy zawsze trzymać oburącz za przewidziane do tego celu uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na pracy.

Należy unikać niezamierzonego uruchomienia: włącznik należy zawsze odblokowywać, gdy wtyczka jest wyciągana z gniazda wtykowego lub w przypadku przerwy w dopływie prądu.

Nie wolno dotykać obracającego się narzędzia mocowanego!

Wióry i podobne zanieczyszczenia należy usuwać wyłącznie przy wyłączonym urządzeniu.

Uwaga przy twardym wkręcaniu (wkręcanie śrub z gwintem metrycznym lub calowym w stali)! Łeb śruby może zostać zerwany, względnie mogą wystąpić duże wsteczne momenty obrotowe na uchwycie.

Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć wtyczkę z gniazdka.

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów.

- W miarę możliwości należy używać urządzeń do odsysania pyłów.

- Należy zadbać o dobrą wentylację w miejscu pracy.

POLSKIpl

- Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.

Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów.

Mniejsze przedmioty obrabiane muszą być zabezpieczone w taki sposób, aby przy wierceniu nie zostały wyrwane przez wiertło (np. poprzez zaciśnięcie w imadle lub zamocowanie na ławie roboczej za pomocą zacisków stolarskich).

5. Przegląd

Patrz strona 2.

1 Uchwyt
2 Blokada narzędzi
3 Ogranicznik głębokości wiercenia
4 Przełącznik kierunku obrotów
5 Przycisk blokady włączenia ciągłego
6 Przycisk
7 Blokada
8 Włącznik

6. Uruchomienie

Przed uruchomieniem urządzenia należy sprawdzić, czy podane na szyldzie napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy.

6.1 Montaż uchwytu

Z uwagi na bezpieczeństwo należy stosować wyłącznie załączony uchwyt.

Otworzyć pierścień zaciskowy poprzez pokręcenie uchwytu (1) w lewo. Nasunąć uchwyt na szyjkę mocującą urządzenia. Wprowadzić ogranicznik głębokości wiercenia (3). W zależności od zastosowania mocno dokręcić uchwyt pod pożadanym kątem.

7. Używanie

7.1 Przestawianie głębokości uderzenia wiertarki

Zwolnić uchwyt (1). Ustawić ogranicznik głębokości wiercenia (3) na pożadaną głębokość i ponownie mocno zacisnąć uchwyt.

7.2 Ustawianie kierunku obrotów

Przełącznik kierunku obrotów (4) można przestawiać wyłącznie, gdy silnik jest wyłączony.

Patrz strona 2.

R = ustawienie kierunku obrotów w prawo

L = ustawienie kierunku obrotów w lewo

7.3 Wybór rodzaju pracy

Wybrać pożądany rodzaj pracy poprzez pokręcenie przełącznika (8). W celu przekręcenia należy nacisnąć blokadę (7).

Wiercenie

Wiercenie udarowe

Kucie (tylko KHE 2444, KHE 2644)

W pozycji kucia dłuto jest zablokowane w sposób uniemożliwiający obrót.

W celu ustawienia dłuta w pozycji odpowiedniej dla danego zastosowania należy ustawić pokrętło przełącznikowe (8) pomiędzy oraz

Gdy dłuto jest włożone, urządzenie należy używać wyłącznie do kucia.

Należy unikać przesuwania dźwigni urządzenia przy zamocowanym dłucie.

7.4 Wymiana narzędzia w udarowym uchwycie wiertarskim

Przed wsunięciem oczyścić chwyt narzędzia i nasmarować smarem specjalnym (nr kat. 6.31800)! Należy stosować wyłącznie narzędzia SDS-Plus!

Mocowanie narzędzia:

- Przekręcać narzędzie i wsunąć do zatrzaśnięcia. Narzędzie zablokowane zostanie automatycznie.

Wyjmowanie narzędzia: :

Patrz strona 2, rys. A.

Pociągnąć blokadę narzędzia (2) w kierunku zaznaczonym strzałką do tyłu (a) i wyjąć narzędzie (b).

7.5 Wybór prędkości obrotowej

Włączanie, prędkość obrotowa: nacisnąć przełącznik (6).

Prędkość obrotową można zmieniać poprzez naciskanie na przycisk.

W celu wyłączenia należy zwolnić przycisk.

Włączenie w trybie ciągłym: przy wciśniętym przełączniku (6) wcisnąć przycisk blokady (5) i zwolnić przełącznik. W celu wyłączenia ponownie nacisnąć przycisk (6), a następnie zwolnić.

W przypadku włączenia w trybie ciągłym urządzenie pracuje bez przerwy, nawet jeśli zostanie wyrwane z ręki. Z tego względu urządzenie należy zawsze trzymać obiema rękami za przewidziane do tego uchwyty, przyjąć bezpieczną pozycję i pracować w skupieniu.

8. Konserwacja

Należy czasami oczyszczać szczelinę wentylacyjną urządzenia.

9. Usuwanie uszkodzeń

Jeśli nie będzie można wcisnąć włącznika (6), należy sprawdzić, czy przełącznik kierunku obrotów (4) znajduje się w całości na pozycji R lub L.

10. Akcesoria

Należy stosować wyłącznie oryginalne akcesoria Metabo.

Należy stosować wyłącznie akcesoria, które spełniają wymagania i parametry wymienione w niniejszej instrukcji eksploatacji.

Akcesoria należy mocować bezpiecznie. Jeśli urządzenie pracuje w uchwycie, to należy je dobrze przymocować. Utrata kontroli nad urządzeniem może spowodować obrażenia ciała.

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.

11. Naprawy

Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca!

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod adresem www.metabo.com.

12. Ochrona środowiska

Należy przestrzegać krajowych przepisów dotyczących utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska naturalnego oraz zasadami recyklingu.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów domowych!

Zgodnie z wytyczną europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

13. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 3.

Zachowujemy prawo do zmian związanych z postępem technicznym.

P1 = Moc znamionowa
P2 = Moc użytkowa
n1 = Prędkość obrotowa biegu jałowego
n2 = Prędkość obrotowa przy obciążeniu
ø max = Maksymalna średnica wierconych otworów
s max = Maksymalna ilość uderzeń
W = Energia pojedynczego udaru
m = C i ężar
D = Średnica zewnętrzna zacisku
Wartości pomiarów ustalone w oparciu o EN 60745.

Urządzenie w klasie ochrony II
~ Prąd przemienny

Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elektrycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organizacyjne.

Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 60745:

a_h, HD = Wartość emisji wibracji (wiercenie udarowe w betonie) a_h, Cheq = Wartość emisji wibracji (dłutowanie)

K_n,HD/Cheq= Nieoznaczoność (wibracja)

Typowe poziomy ciśnienia akustycznego A:

L_pA = poziom ciśnienia akustycznego L_WA = poziom mocy akustycznej K_pA, K_WA = nieoznaczone

Nosić ochraniacze słuchu!
