MANUAL DE UTILIZADOR BHE 2444 IK METABO

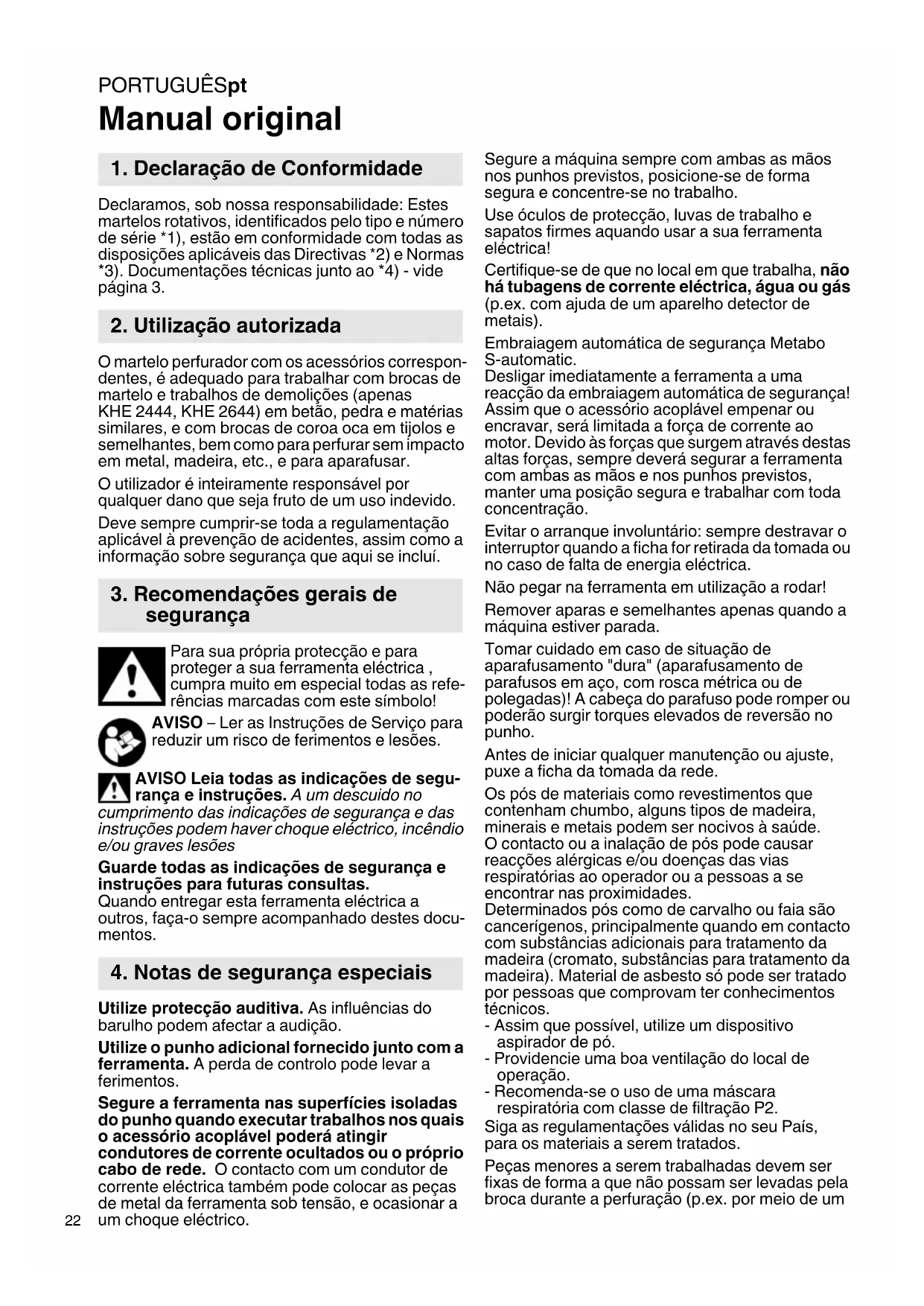

1. Declaração de Conformidade

Declaramos, sob nossa responsabilidade: Estes martelos rotativos, identificados pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas junto ao *4) - vide página 3.

2. Utilização autorizada

O martelo perfurador com os acessórios correspondentes, é adequado para trabalhar com brocas de martelo e trabalhos de demolições (apenas KHE 2444, KHE 2644) em betão, pedra e matérias similares, e com brocas de coroa oca em tijolos e semelhantes, bem como para perfurar sem impacto em metal, madeira, etc., e para aparafusar.

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí.

3. Recomendações gerais de segurança

Para sua própria protecção e para proteger a sua ferramenta eléctrica, cumpra muito em especial todas as referências marcadas com este símbolo!

AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões.

AVISO Leia todas as indicações de segurança e instruções. A um descuido no

cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões

Guarde todas as indicações de segurança e instruções para futuras consultas.

Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

4. Notas de segurança especiais

Utilize protecção auditiva. As influências do barulho podem afectar a audição.

Utilize o punho adicional fornecido junto com a ferramenta. A perda de controlo pode levar a ferimentos.

Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados ou o próprio cabo de rede. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar a um choque eléctrico.

Segure a máquina sempre com ambas as mãos nos punhos previstos, posicione-se de forma segura e concentre-se no trabalho.

Use óculos de protecção, luvas de trabalho e sapatos firmes aquando usar a sua ferramenta eléctrica!

Certifique-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais).

Embraiagem automática de segurança Metabo S-automatic.

Desligar imediatamente a ferramenta a uma reacção da embraiagem automática de segurança! Assim que o acessório acoplável empenar ou encravar, será limitada a força de corrente ao motor. Devido às forças que surgem através destas altas forças, sempre deverá segurar a ferramenta com ambas as mãos e nos punhos previstos, manter uma posição segura e trabalhar com toda concentração.

Evitar o arranque involuntário: sempre destravar o interruptor quando a ficha for retirada da tomada ou no caso de falta de energia eléctrica.

Não pegar na ferramenta em utilização a rodar!

Remover aparas e semelhantes apenas quando a máquina estiver parada.

Tomar cuidado em caso de situação de aparafusamento "dura" (aparafusamento de parafusos em aço, com rosca métrica ou de polegadas)! A cabeça do parafuso pode romper ou poderão surgir torques elevados de reversão no punho.

Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede.

Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde.

O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades.

Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos.

• Assim que possível, utilize um dispositivo aspirador de pó.
• Providencie uma boa ventilação do local de operação.
• Recomenda-se o uso de uma máscara respiratória com classe de filtração P2.

Siga as regulamentações válidas no seu País, para os materiais a serem tratados.

Peças menores a serem trabalhadas devem ser fixas de forma a que não possam ser levadas pela broca durante a perfuração (p.ex. por meio de um

torno de bancada ou com pinças sobre a bancada de trabalho).

5. Vista Geral

Ver página 2.

1 Punho de suporte
2 Bloqueio da ferramenta
3 Limitador de profundidade
4 Comutador do sentido de rotação
5 Botão de bloqueio para ligação contínua
6 Gatilho
7 Trava
8 Botão de ligação

6. Colocação em operação

Antes de ligar o cabo de alimentação verifique se a voltagem e a frequência da rede de mentação se adequam aos valores inscritos na técnica da ferramenta.

6.1 Montagem do punho de suporte

Por uma questão de segurança utilize sempre o punho lateral que é fornecido.

Abra o anel de aperto ao girar o punho lateral (1). Faça deslizar o punho lateral ao longo da gola tensora da máquina. Insira o limitador de profundidade (3). Aperte o punho lateral com o ângulo que mais lhe convier para o seu trabalho.

7. Utilização

7.1 Regulação do limitador de profundidade

Desaperte o punho lateral (1). Ajustar o limitador de profundidade (3) à profundidade do furo que se pretende e voltar a apertar o punho de suporte.

7.2 Ajuste do sentido de rotação

Accionar o comutador do sentido de rotação (4) apenas com o motor parado.

Consultar página 2.

R = Ajuste da rotação direita

L = Ajuste da rotação esquerda

7.3 Selecionar tipo de operação

Seleccionar o modo de operação desejado ao girar o manípulo de controlo (8). Para rodar comprimir o bloqueador (7).

Furar

Furar com martelo

Demolir (apenas KHE 2444, KHE 2644)

Na posição de demolir, o escopro é retido seguramente contra rotação.

Colocar o botão comutador (8) entre e, a fim de posicionar o escopro para as devidas aplicações.

Aquando montado o escopro, deve usar a ferramenta eléctrica apenas no modo de funcionamento Demolir

Evitar movimentos de alavanca na ferramenta com o escopro fixo.

7.4 Troca do acessório Bucha do martelo

Limpar a haste do acessório antes da sua montagem e passar uma massa consistente especial (Código para encom. 6.31800)! Só montar acessórios SDS-Plus!

Montar o acessório:

- Rodar o acessório acoplável e inserí-lo até seu engate. O acessório acoplável é travado automaticamente.

Retirar o acessório:

Consultar página 2, figura A.

Puxar o bloqueio do acessório acolpável (2) para trás, no sentido da seta (a) e retirar o acessório (b).

7.5 Ligar/desligar, ajustar as rotações

Ligar, rotações: Premer o gatilho (6).

É possível mudar a rotação premendo no gatilho.

Para desligar, soltar o gatilho.

Ligação contínua: Com o gatilho (6) premido, deve premer o botão de fixação (5) e soltar o gatilho. Para desligar, premer novamente o gatilho (6) e então soltá-lo.

Na ligação contínua, a ferramenta contínua a funcionar mesmo quando é arrancada da mão. Portanto, segurar a ferramenta sempre com ambas as mãos nos punhos previstos, posicionarse de forma segura e concentrar-se no trabalho.

8. Manutenção

Também se devem limpar de tempo a tempo as aberturas de ventilação do motor.

9. Detecção de Avarias

Caso não conseguir pressionar o gatilho (6), controlar se o selector de sentido de rotação (4) está completamente rodado para a posição R ou L.

10. Acessórios

Utilize apenas acessórios Metabo genuínos.

Só deve utilizar acessórios que cumprem as requisições e os dados de identificação, indicados nestas Instruções de Serviço.

Montar os acessórios de forma segura. Para utilizar a ferramenta num suporte: Fixar devidamente a ferramenta. A perda de controlo pode levar a ferimentos.

Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal.

PORTUGUÊSpt

11. Reparações

As reparações de equipamento deste tipo APENAS podem ser efectuadas por pessoal qualificado!

Se sua ferramenta eléctrica Metabo necessitar de reparação, dirija-se ao seu Representante Metabo.

Os endereços poderá encontrar sob www.metabo.com.

Poderá descarregar as Listas de peças sobressalentes no site www.metabo.com.

12. Protecção ao meio-ambiente

Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios.

Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

13. Dados técnicos

Há mais notas explicativas na página 3.

Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.

P_1 =Consumo nominal

P_2 =Potência de saída

n _1 =Rotação de ralenti

n_2 = Rotação sob carga

ø max =Diâmetro máximo de perfuração

s max =Quantidade máxima de golpes

W = Energia por golpe individual

m = Peso

D = Diâmetro pescoço mandril

Valores medidos de acordo com a norma

EN 60745.

Máquina da classe de protecção II

\~ Corrente alternada

Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

Valor da emissão

Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de comparálos com diversas outras ferramentas eléctricas.

Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização.

Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

a_h, HD =Valor da emissão de vibrações (perfurações de martelo em betão)

a_h, Cheq = Valor da emissão de vibrações (cinzelar)

K_h,HD/Cheq = Insegurança (vibração)

Valores típicos e ponderados pela escala A para o ruído:

L_pA =Nível de pressão sonora

L_WA =Nível de energia sonora

K_pA, K_WA = Insegurança

Utilizar protecções auriculares.
