BRUKSANVISNING BHE 2444 IK METABO

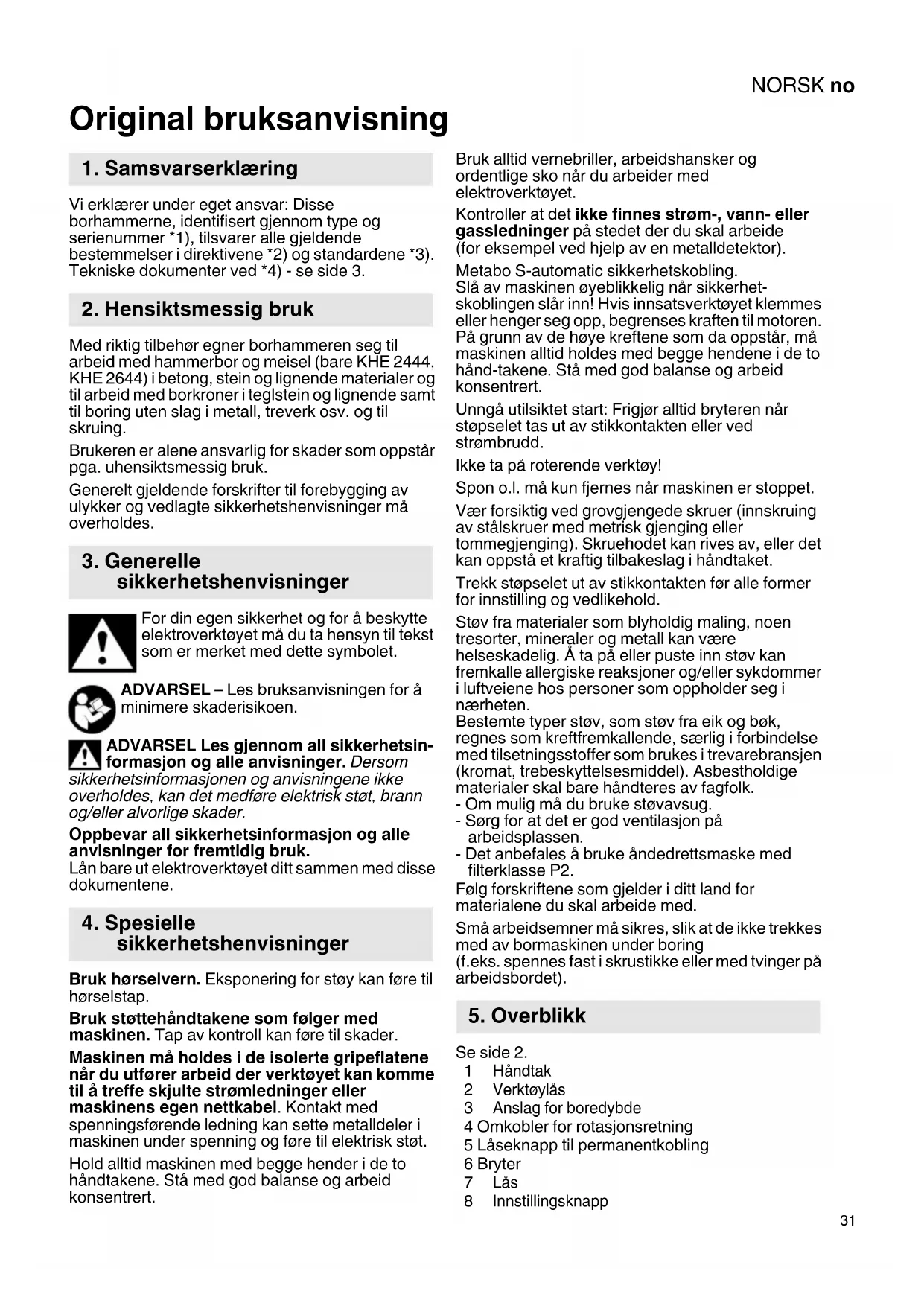

Original bruksanvisning Vi erklærer under eget ansvar: Disse borhammerne, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelser i direktivene *2) og standardene *3). Tekniske dokumenter ved *4) - se side 3. Med riktig tilbehør egner borhammeren seg til arbeid med hammerbor og meisel (bare KHE 2444, KHE 2644) i betong, stein og lignende materialer og til arbeid med borkroner i teglstein og lignende samt til boring uten slag i metall, treverk osv. og til skruing. Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk. Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetshenvisninger må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Bruk hørselvern. Eksponering for støy kan føre til hørselstap. Bruk støttehåndtakene som følger med maskinen. Tap av kontroll kan føre til skader. Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. Bruk alltid vernebriller, arbeidshansker og ordentlige sko når du arbeider med elektroverktøyet. Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor). Metabo S-automatic sikkerhetskobling. Slå av maskinen øyeblikkelig når sikkerhet- skoblingen slår inn! Hvis innsatsverktøyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, må maskinen alltid holdes med begge hendene i de to hånd-takene. Stå med god balanse og arbeid konsentrert. Unngå utilsiktet start: Frigjør alltid bryteren når støpselet tas ut av stikkontakten eller ved strømbrudd. Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet. Vær forsiktig ved grovgjengede skruer (innskruing av stålskruer med metrisk gjenging eller tommegjenging). Skruehodet kan rives av, eller det kan oppstå et kraftig tilbakeslag i håndtaket. Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold. Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk. - Om mulig må du bruke støvavsug. - Sørg for at det er god ventilasjon på arbeidsplassen. - Det anbefales å bruke åndedrettsmaske med filterklasse P2. Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med. Små arbeidsemner må sikres, slik at de ikke trekkes med av bormaskinen under boring (f.eks. spennes fast i skrustikke eller med tvinger på arbeidsbordet). Se side 2.

Anslag for boredybde 4 Omkobler for rotasjonsretning 5 Låseknapp til permanentkobling 6 Bryter

2. Hensiktsmessig bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

6.1 Montering av håndtaket

For sikkerhets skyld skal det medleverte håndtaket alltid brukes. Åpne klemringen ved å vri håndtaket (1) mot venstre. Skyv håndtaket over maskinens spennhals. Skyv inn anslaget for boredybden (3). Sett fast håndtaket forsvarlig fast i ønsket vinkel for arbeidsoppgaven.

7.1 Innstilling av anslaget for boredybden

Løsne håndtaket (1). Juster anslaget (3) til ønsket boredybde, og sett fast håndtaket igjen.

7.2 Innstilling av dreieretning

Omkoblingsbryteren (4) må kun betjenes når motoren står stille. Se side 2: R = Høyregang innstilt L = Venstregang innstilt

7.3 Valg av driftsmåte

Velg ønsket driftsmåte ved å vri på innstillingsknappen (8). Trykk inn låsen (7) for å vri. Boring Hammerboring Meisling (bare KHE 2444, KHE 2644) I stillingen for meisling er meiselen låst slik at den ikke går rundt. Sett innstillingsknappen (8) mellom og for å stille meiselen til det aktuelle bruksområdet. Når meiselen er satt inn, skal maskinen utelukkende brukes til meisling . Unngå skiftebevegelser på maskinen med fastspent meisel.

7.4 Verktøybytte i slagchucken

Rengjør verktøyhåndtaket før innsettingen og smør med vedlagt spesialfett (best.nr. 6.31800). Sett bare inn SDS plus-verktøy! Innsetting av verktøyet: - Drei verktøyet og skyv det inn til det går i inngrep. Stikksagbladet låses automatisk. Ta ut verktøyet Se bilde A på side 2. Trekk verktøylåsen (2) bakover (a) i pilens retning og ta ut verktøyet (b).

7.5 Start og stopp, endring av dreiemoment

Koble til turtall: Trykk på bryteren (6). Turtallet kan endres ved at bryteren trykkes inn. Slipp bryteren for å koble ut. Permanentkobling: Når bryteren (6) er trykket inn, trykker du inn låseknappen (5) og slipper bryteren. Trykk på bryteren (6) på nytt og slipp den igjen for å koble ut. Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. Lufteåpningene i maskinen bør rengjøres fra tid til annen. Hvis bryterknappen (6) ikke kan trykkes inn, kontroller at omkobleren for dreieretningen (4) står helt i stilling R eller L.

Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifi- kasjonene som er nevnt i denne bruksanvisningen. Fest tilbehøret på en sikker måte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker måte. Tap av kontroll kan føre til skader. Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i hovedkatalogen. Elektroverktøy må kun repareres av elektrofagfolk! Hvis du har et Metabo-elektroverktøy som trenger reparasjon, kan du ta kontakt med en representant fra Metabo. Adresser på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Forklaringer til opplysningene på side 3.

Med forbehold om endringer i hensikt av teknisk forbedring.

=Belastningsturtall Maks. Ø=Maksimal borediameter Maks. S=Maksimalt antall slag W =Effekt per enkeltslag m =Vekt D =Diameter av spennhalsen Måleverdier iht. EN 60745. Maskin i beskyttelsesklasse II ~ Vekselstrøm Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer. Emisjonsverdier Disse verdiene gjør det mulig å anslå emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelser, tilstanden til elektroverktøyet eller innsatsverktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Totalverdi for vibrasjon (Vektorsum i tre retninger) fastsatt iht. EN 60745:

h,HD/Cheq = Usikkerhet (vibrasjon) Typiske A-veide lydnivåer:

= Usikkerhet Bruk hørselsvern!DANSKda
