BRUGSANVISNING BHE 2444 IK METABO

3. Generelle sikkerhetshenvisninger

4. Spesielle sikkerhetshenvisninger

Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Metabo S-automatic sikkerhetskobling.

I stillingen for meisling er meiselen låst slik at den ikke går rundt.

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i hovedkatalogen.

11. Reparasjon

Elektroverktøy må kun repareres av elektrofagfolk! Hvis du har et Metabo-elektroverktøy som trenger reparasjon, kan du ta kontakt med en representant fra Metabo. Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

12. Miljøvern

Typiske A-veide lydnivåer:

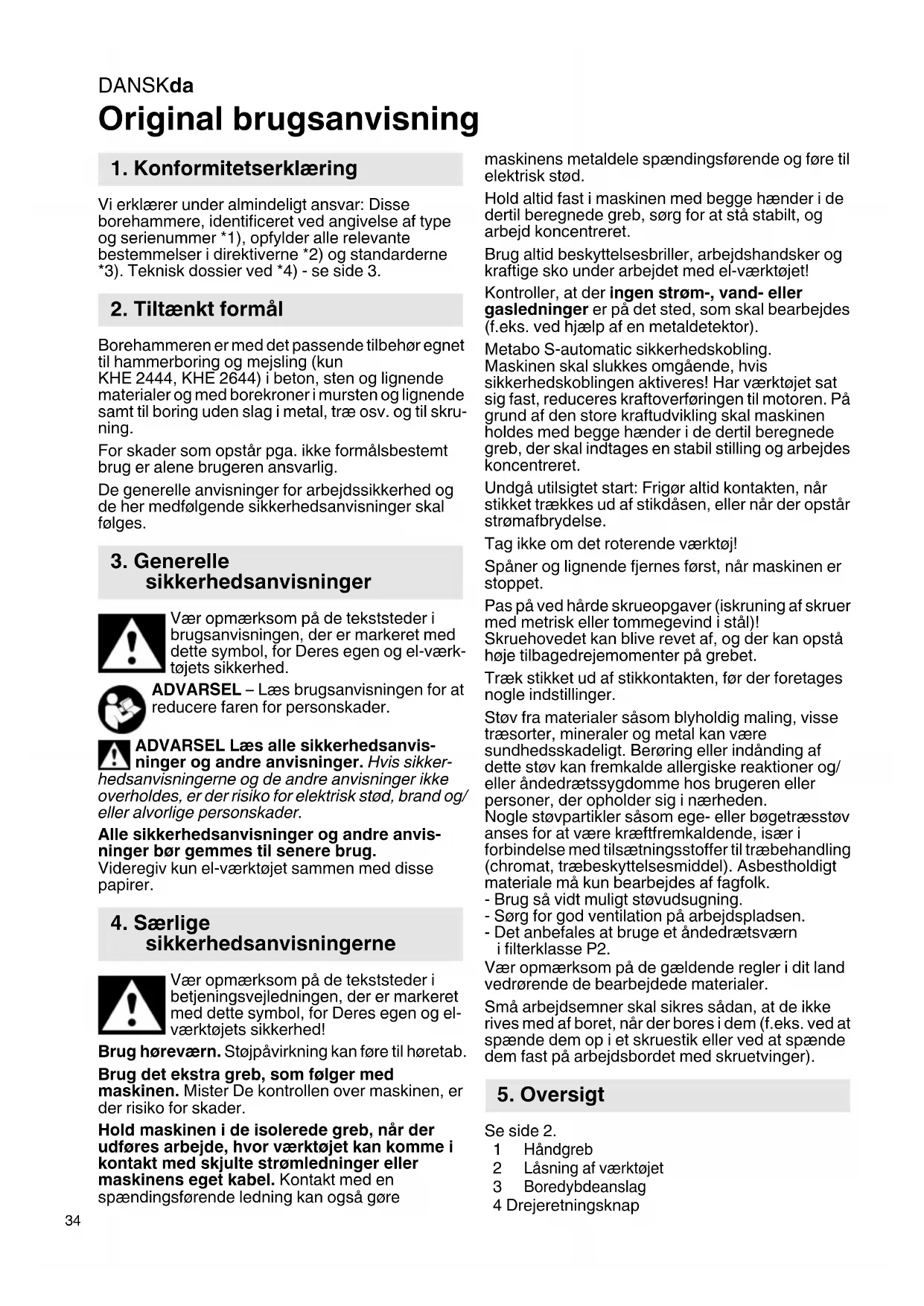

Vi erklærer under almindeligt ansvar: Disse borehammere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

2. Tiltænkt formål

Borehammeren er med det passende tilbehør egnet til hammerboring og mejsling (kun KHE 2444, KHE 2644) i beton, sten og lignende materialer og med borekroner i mursten og lignende samt til boring uden slag i metal, træ osv. og til skruning.

For skader som opstår pga. ikke formålsbestemt brug er alene brugeren ansvarlig.

De generelle anvisninger for arbejdssikkerhed og de her medfølgende sikkerhedsanvisninger skal følges.

3. Generelle sikkerhedsanvisninger

Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed.

ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikker-

hedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug.

Videregiv kun el-værktøjet sammen med disse papirer.

4. Særlige sikkerhedsanvisningerne

Vær opmærksom på de tekststeder i betjeningsvejledningen, der er markeret med dette symbol, for Deres egen og elværktøjets sikkerhed!

Brug høreværn. Støjpåvirkning kan føre til høretab.

Brug det ekstra greb, som følger med maskinen. Mister De kontrollen over maskinen, er der risiko for skader.

Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også gøre

maskinens metaldele spændingsførende og føre til elektrisk stød.

Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

Brug altid beskyttelsesbriller, arbejdshandsker og kraftige sko under arbejdet med el-værktøjet!

Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor).

Metabo S-automatic sikkerhedskobling. Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres! Har værktøjet sat sig fast, reduceres kraftoverføringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede greb, der skal indtages en stabil stilling og arbejdes koncentreret.

Undgå utilsigtet start: Frigør altid kontakten, när stikket trækkes ud af stikdåsen, eller när der opstår strømafbrydelse.

Tag ikke om det roterende værktøj!

Spåner og lignende fjernes først, när maskinen er stoppet.

Pas på ved hårde skrueopgaver (iskruning af skruer med metrisk eller tommgevind i stål)!

Skruehovedet kan blive revet af, og der kan opstå høje tilbagedrejemomenter på grebet.

Træk stikket ud af stikkontakten, før der foretages nogle indstillinger.

Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden.

Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

- Sørg for god ventilation på arbejdspladsen.

- Det anbefales at bruge et åndedrætsværn i filterklasse P2.

Vær opmærksom på de gældende regler i dit land vedrørende de bearbejdede materialer.

Små arbejdsemner skal sikres sådan, at de ikke rives med af boret, når der bores i dem (f.eks. ved at spænde dem op i et skruestik eller ved at spænde dem fast på arbejdsbordet med skruetvinger).

5. Oversigt

Se side 2.

1 Håndgreb
2 Låsning af værktøjet
3 Boredybdeanslag
4 Drejeretningsknap

5 Spærreknap til fast tilkobling
6 Afbrydergreb
7 Låsemekanisme
8 Drejeknap

6. Ibrugtagning

Før De tager maskinen i brug bør De kontrollere, at den på mærkepladen oplyste pænding og frekvens er i overensstemmelse den fra Deres lysnetforsyning.

6.1 Montering af håndgrebet

Brug for en sikkerheds skyld altid det medfølgende støttehåndtag.

Klemringen åbnes ved at dreje støttehåndtaget (1) til venstre. Skub støttehåndtaget op mod maskinens spændehals. Skub boredybdeanslaget (3) ind. Spænd støttehåndtaget fast i den ønskede vinkel.

7. Betjening

7.1 Indstilling af dybdestop

Håndgrebet (1) løsnes. Boredybdeanslaget (3) reguleres til den ønskede boredybde og håndgrebet spændes fast igen.

7.2 Indstilling af omdrejningsretning

R = højreløb indstillet

L = venstreløb indstillet

7.3 Vælg modus

Vælg den ønskede modus ved at dreje drejeknappen (8). For at kunne dreje skal låsemekanismen (7) trykkes ind.

Boring

Hammerbor

Mejsling (kun KHE 2444, KHE 2644)

I stillingen mejsling er mejslen fastlåst, så den ikke kan rotere.

Mejslen indstilles til den pågældende anvendelse ved at stille betjeningsknappen (8) mellem og

Når mejslen anvendes, må maskinen kun drives i modusen mejsling.

Undgå løftebevægelser med maskinen, när mejslen er sat i.

7.4 Udskiftning af værktøj på hammerbore-patron

Rens værktøjets skaft, før det sættes i, og smør det med specialfedt (bestill.nr. 6.31800)!

Der må kun anvendes SDS-Plus værktøj!

Isætning af værktøj:

- Drej værktøjet, og lad det gå i hak. Værktøjet låses automatisk.

Aftagning af værktøj:

Se side 2, ill. A.

Træk værktøjslåsen (2) bagud i pilens retning (a), og tag værktøjet af (b).

7.5 Tænd/sluk, ændring af omdrejningstal

Tænd, omdrejningstal: Tryk på afbrydergrebet (6).

Omdrejningstallet kan ændres ved at trykke på afbrydergrebet.

For at slukke maskinen skal afbrydergrebet slippes.

Fast tilkobling: Aktiver afbrydergrebet (6), tryk spærreknappen (5) ind, og slip afbrydergrebet. For at slukke maskinen skal afbrydergrebet (6) aktiveres og slippes igen.

Ved fast tilkobling kører maskinen også videre, när den rives ud af hånden. Hold derfor

altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

8. Vedligeholdelse

Maskinens ventilationsåbninger bør af og til renses.

9. Afhjælp af fejl

Lader afbrydergrebet (6) sig ikke trykke ind, skal det kontrolleres, om omdrejningsomskifteren (4) står helt i position R eller L.

10. Tilbehør

Brug kun originalt Metabo tilbehør.

Brug kun tilbehør, som opfylder de krav og specifikationer, som er angivet i denne brugsanvisning.

Anbring tilbehøret sikkert. Hvis maskinen anvendes monteret i en holder: Fastgør maskinen forsvarligt. Mister De kontrollen over maskinen, er der risiko for skader.

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

11. Reparation

Reparationer på el-værktøjer må kun foretages af faguddannede elektrikere!

Henvend Dem til Deres Metabo-forhandler, när De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com.

12. Miljøbeskyttelse

Overhold de lokale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

13. Tekniske Data

Forklaringer til oplysningerne på side 3.

Forbeholdt ændringer som følge af tekniske ændringer.

P_1 =Nom. optagen effekt

P_2 =Afgiven effekt

n1 =Friløbshastighed

n_2 =Hastighed ved nom. belastning

ø max = maksimal bordiameter

s max = maksimalt slagantal

W =Enkeltslagsenergi

m = Vægt

D = Spændehalsdiameter

Måleværdier beregnet jf. EN 60745.

Klasse II maskine

\~ Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme el-værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier.

Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745:

Typiske A-vægtede lydniveauer:

L_pA = Lydtryksniveau

L_WA = Lydeffektniveau

K_pA, K_WA = Usikkerhed

Brug høreværn!
