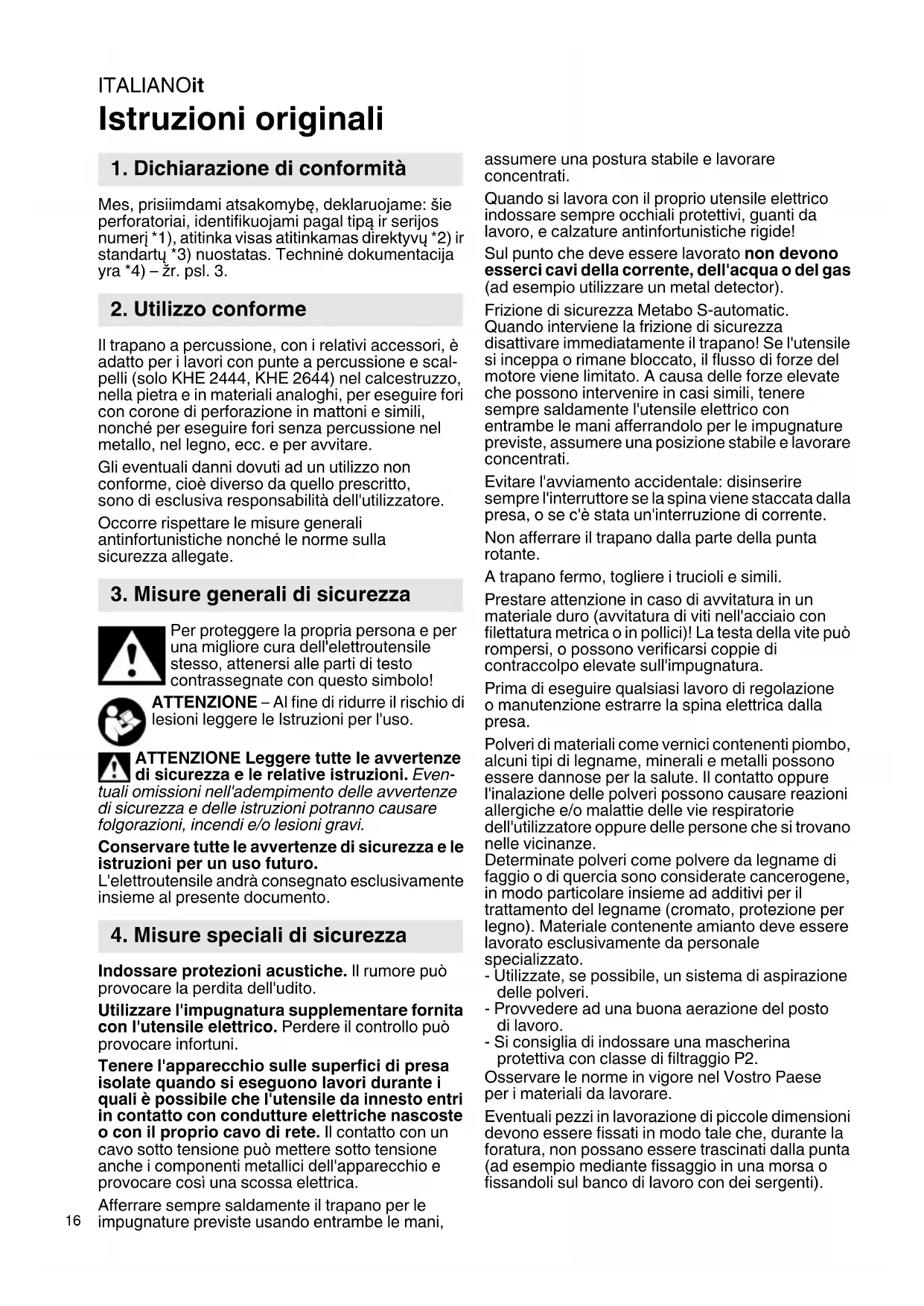

Istruzioni originali

1. Dichiarazione di conformità

2. Utilizzo conforme

Il trapano a percussione, con i relativi accessori, è adatto per i lavori con punte a percussione e scal-pelli (solo KHE 2444, KHE 2644) nel calcestruzzo, nella pietra e in materiali analoghi, per eseguire fori con corone di perforazione in mattoni e simili, nonché per eseguire fori senza percussione nel metallo, nel legno, ecc. e per avvitare.

Gli eventuali danni dovuti ad un utilizzo non conforme, cioè diverso da quello prescritto, sono di esclusiva responsabilità dell'utilizzatore.

Occorre rispettare le misure generali antinfortunistiche nonché le norme sulla sicurezza allegate.

3. Misure generali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.

ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even-

tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.

4. Misure speciali di sicurezza

Indossare protezioni acustiche. Il rumore può provocare la perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita con l'utensile elettrico. Perdere il controllo può provocare infortuni.

Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste o con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica.

Afferrare sempre saldamente il trapano per le impugnature previste usando entrambe le mani,

assumere una postura stabile e lavorare concentrati.

Quando si lavora con il proprio utensile elettrico indossare sempre occhiali protettivi, guanti da lavoro, e calzature antinfortunistiche rigide!

Sul punto che deve essere lavorato non devono esserci cavi della corrente, dell'acqua o del gas (ad esempio utilizzare un metal detector).

Frizione di sicurezza Metabo S-automatic. Quando interviene la frizione di sicurezza disattivare immediatamente il trapano! Se l'utensile si inceppa o rimane bloccato, il flusso di forze del motore viene limitato. A causa delle forze elevate che possono intervenire in casi simili, tenere sempre saldamente l'utensile elettrico con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione stabile e lavorare concentrati.

Evitare l'avviamento accidentale: disinserire sempre l'interruttore se la spina viene staccata dalla presa, o se c'è stata un'interruzione di corrente.

Non afferrare il trapano dalla parte della punta rotante.

A trapano fermo, togliere i trucioli e simili.

Prestare attenzione in caso di avvitatura in un materiale duro (avvitatura di viti nell'acciaio con filettatura metrica o in pollici)! La testa della vite può rompersi, o possono verificarsi coppie di contraccolpo elevate sull'impugnatura.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa.

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzate, se possibile, un sistema di aspirazione delle polveri.

- Provvedere ad una buona aerazione del posto di lavoro.

- Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare.

Eventuali pezzi in lavorazione di piccole dimensioni devono essere fissati in modo tale che, durante la foratura, non possano essere trascinati dalla punta (ad esempio mediante fissaggio in una morsa o fissandoli sul banco di lavoro con dei sergenti).

5. Panoramica

Vedi pagina 2.

1 Impugnatura
2 Blocco trapano
3 Profondità di foratura
4 Commutatore del senso di rotazione
5 Pulsante di bloccaggio per funzionamento in modo continuo
6 Pulsante interruttore
7 Blocco
8 Interruttore

6. Messa in funzione

Prima della messa in funzione, verificare che la tensione di alimentazione elettrica

disponibile corrisponda ai dati elettrici riportati sulla targhetta del trapano.

6.1 Montaggio dell'impugnatura

Per la sicurezza della propria persona, utilizzare sempre l'impugnatura in

dotazione.

Aprire la ghiera di fissaggio dell'impugnatura (1). Infilare l'impugnatura sull'apposito collare del trapano. Infilare la battuta per regolare la profondità di foratura (3). Aggiustare l'angolazione e serrare l'impugnatura in base alle condizioni di utilizzo del trapano.

7. Utilizzo

7.1 Impostazione della battuta della profondità di foratura

Allentare l'impugnatura (1). Impostare l'asta di battuta (3) alla profondità di foratura desiderata e serrare l'impugnatura.

7.2 Impostazione del senso di rotazione

Azionare il commutatore del senso di rotazione (4) solo a motore fermo.

Vedere pagina 2:

R = rotazione destrorsa impostata

L = rotazione sinistrorsa impostata

7.3 Preselezione della modalità di funzionamento

Selezionare la modalità di funzionamento desiderata ruotando l'apposito interruttore (8). Per sganciare il blocco, premere (7).

Foratura

Foratura a percussione

Scalpellatura

(Solo KHE 2444, KHE 2644)

Nella posizione "Scalpellatura" lo scalpello è bloccato in modo che non possa ruotare.

Per posizionare lo scalpello a seconda dell'applicazione, posizionare l'interruttore a manopola (8) tra e.

A scalpello inserito utilizzare l'utensile esclusivamente nella modalità

Scalpellatura

Non fare leva sull'utensile con lo scalpello inserito.

7.4 Sostituzione dell'utensile nel mandrino per foratura a percussione

Prima dell'inserimento, pulire il codolo dell'utensile e lubrificarlo con il grassoiale (numero ordine 6.31800). Utilizzare solo sili SDS-Plus.

Inserimento dell'utensile:

- Ruotare l'utensile e inserirlo fino a farlo scattare in posizione. L'utensile viene bloccato automaticamente.

Estrazione dell'utensile:

Vedere pagina 2, fig. A.

Tirare il bloccaggio utensile (2) indietro in direzione della freccia (a) ed estrarre l'utensile (b).

7.5 Accensione/spegnimento, modifica del numero di giri

Accensione, numero di giri: premere il pulsante interruttore (6).

Il numero di giri può essere modificato premendo il pulsante interruttore.

Per spegnerlo, lasciare il pulsante interruttore.

Funzionamento continuo: tenendo premuto il pulsante interruttore (6), premere il pulsante di bloccaggio (5), quindi rilasciare il pulsante interruttore. Per disattivarlo, premere nuovamente il pulsante interruttore (6), quindi rilasciarlo.

Con il funzionamento continuo, l'utensile elettrico continua a funzionare anche se si

lascia la presa. Pertanto, tenere sempre saldamente l'utensile elettrico con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione sicura e lavorare concentrati.

8. Manutenzione ordinaria

Pulire regolarmente le aperture di ventilazione.

9. Eliminazione dei guasti

Qualora non risulti possibile premere il pulsante interruttore (6), controllare se il commutatore di direzione (4) sia, o meno, ben posizionato sulla R o sulla L.

10. Accessori

Utilizzare esclusivamente accessori originali Metabo.

ITALIANOit

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

Applicare gli accessori in modo sicuro. Se la macchina viene azionata all'interno di un supporto: fissare saldamente la macchina. La perdita di controllo dell'utensile può provocare lesioni.

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo principale.

11. Riparazione

Le eventuali riparazioni degli utensili elettrici possono essere fatte esclusivamente da tecnici/elettricisti specializzati.

Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

12. Tutela dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili

elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclo ecologico.

13. Dati tecnici

Spiegazioni sui dati riportati a pagina 3.

Dati i continui miglioramenti tecnologici, ci riserviamo il diritto di apportare modifiche senza preavviso.

P_1 = Assorbimento nominale

P_2 =Potenza erogata

n_1= Numero di giri al minuto

n_2 =Numero di giri sottocarico

ø max =Max. diametro di foratura s max =Max. n° percussioni

W = Energia percussione singola m = Peso

D = Diamtero colletto di serraggio

Valori rilevati secondo EN 60745.

Utensile in classe di protezione II

\~ Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

Valori di emissione

Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una

corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.

Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

a_h, HD =Valore emissione vibrazioni (foratura a percussione nel calcestruzzo)

a_h, Cheq = Valore emissione vibrazioni (scalpellatura)

K_h,HD/Cheq= Incertezza (vibrazione)

Livello sonoro classe A tipico:

L_pA =livello di pressione acustica

L_WA =livello di potenza sonora

K_pA, K_WA = grado d'incertezza

Indossare protezioni acustiche!
