HASZNÁLATI ÚTMUTATÓ BHE 2444 IK METABO

hu Eredeti használati utasítás 43

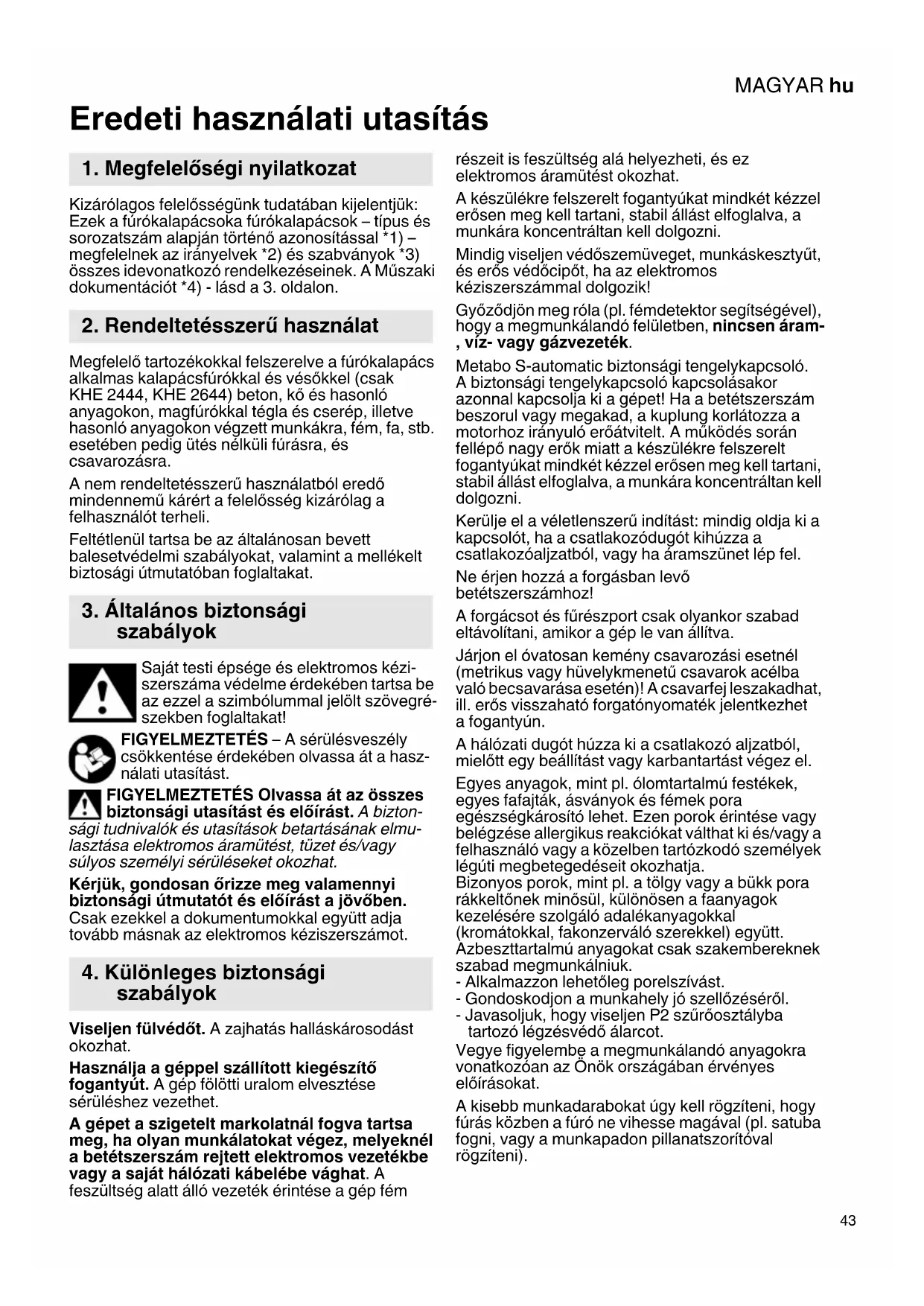

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a fúrókalapácsoka fúrókalapácsok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

Megfelelő tartozékokkal felszerelve a fúrókalapács alkalmas kalapácsfúrókkal és vésökkel (csak KHE 2444, KHE 2644) beton, kö és hasonló anyagokon, magfúrókkal tégla és cserép, illetve hasonló anyagokon végzett munkákra, fém, fa, stb. esetében pedig ütés nélküli fúrásra, és csavarozásra.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan bevett balesetvédelmi szabályokat, valamint a mellékelt biztosági útmutatóban foglaltakat.

3. Általános biztonsági szabályok

Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A bizton-

sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat.

Kérjük, gondosan örizze meg valamennyi biztonsági útmutatót és előírást a jövőben.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági szabályok

Viseljen fülvédőt. A zajhatás halláskárosodást okozhat.

Használja a géppel szállított kiegészítő fogantyút. A gép fölötti uralom elvesztése sérüléshez vezethet.

A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vagy a saját hálózati kábelébe vághat. A feszültség alatt álló vezeték érintése a gép fém

részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

A készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

Mindig viseljen védőszemüveget, munkáskesztyűt, és erős védőcipőt, ha az elektromos kéziszerszámmal dolgozik!

Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram-, viz- vagy gázvezeték.

Metabo S-automatic biztonsági tengelykapcsoló. A biztonsági tengelykapcsoló kapcsolásakor azonnal kapcsolja ki a gépet! Ha a betétszerszám beszorul vagy megakad, a kuplung korlátozza a motorhoz irányuló erőátvitelt. A működés során fellépő nagy erők miatt a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

Kerülje el a véletlenszerű indítást: mindig oldja ki a kapcsolót, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel.

Ne érjen hozzá a forgásban levő betétszerszámhoz!

A forgácsot és fűrészport csak olyankor szabad eltávolítani, amikor a gép le van állítva.

Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba való becsavarása esetén)! A csavarfej leszakadhat, ill. erős visszaható forgatónyomaték jelentkezhet a fogantyún.

A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást végez el.

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja.

Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt.

Azbeszttartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

• Alkalmazzon lehetőleg porelszívást.
• Gondoskodjon a munkahely jó szellőzéséről.
• Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot.

Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat.

A kisebb munkadarabokat úgy kell rögzíteni, hogy fúrás közben a fúró ne vihesse magával (pl. satuba fogni, vagy a munkapadon pillanatszorítóval rögzíteni).

MAGYARhu

5. Áttekintés

Lásd a 2.

1 Tartófogantyú
2 Szerszámreteszelés
3 Furatmélység-ütköző
4 Forgásirányváltó kapcsoló
5 Rögzítögomb a tartós üzemhez
6 Nyomókapcsoló
7 Retesz
8 Kapcsológomb

6. Üzembe helyezés

Az üzembe vétel előtt ellenőrizze, hogy a szerszám típustábláján megadott névleges feszültség és frekvencia megfelel-e az On által használt hálózat adatainak.

6.1 Tartófogantyú felszerelése

Biztonsági okokból mindig használja a fúrógéphez adott tartófogantyút.

A tartófogantyúnak (1) az óramutatóval ellenkező irányú forgatásával nyissa a befogógyűrűt. Csúsztassa rá a tartófogantyút a gép nyakára. Tolja be a furatmélység-ütközőt (3). Húzza meg jól a tartófogantyút olyan szögben, ahogy az a használathoz szükséges.

7. Használat

7.1 Furatmélység beállítása

Oldja a (1) tartófogantyút. Állítsa be a (3) furatmélység-ütközöt a tervezett furatmélységnek megfelelően, majd ismét szorítsa meg a tartófogantyút.

7.2 Forgásirány beállítása

A forgásirány-kapcsolót (4) csak álló motor esetében állítsa.

Lásd a 2. oldalt.
R = jobbra forgás
L = balra forgás

7.3 Üzemmód megválasztása

Válassza ki a kívánt üzemmódot a (8) kapcsológomb elforgatásával. Az elforgatáshoz nyomja be a (7) reteszt.

Fúrás

Ütvefúrás

Vésés (csak KHE 2444, KHE 2644)

Vésés állásban a véső úgy van rögzítve, hogy ne foroghasson el.

A véső adott feladatnak megfelelő pozicionálásához állítsa a kapcsológombot (8)

és közé.

Ha a véső van befogva, akkor a berendezést kizárólag vésés üzemmódban üzemeltesse.

Ne végezzen emelőmozgásokat a gépen, ha a véső van befogva.

7.4 Szerszámcse felhelyezett kalapács- fúrótokmány esetén

Használat előtt tisztítsa meg a szerszám befo- gószárát, és kenje meg a mellékelt speciális al (rendelési szám: 6.31800)! Csak SDS-Plus számokat használjon!

A szerszám bedugása:

- Forgassa a szerszámot és bekattanásig dugja be. A szerszám automatikusan reteszelődik.

A fúrószerszám kivétele:

Lásd az A ábrát a 2. oldalon.

A szerszám reteszelését (2) a nyíl irányában húzza hátra (a) és vegye ki a szerszámot (b).

7.5 Be- és kikapcsolás, fordulatszám változtatása

Bekapcsolás, fordulatszám: Nyomja meg a kapcsolóbillentyűt (6).

A fordulatszámot a kapcsolóbillentyűvel a billentyű benyomásával módosíthatja.

A kikapcsoláshoz a nyomókapcsolót engedje el.

Tartós üzem: benyomott kapcsolóbillentyű mellett (6) nyomja be a rögzítógombot (5) és engedje el a kapcsolóbillentyűt. A kikapcsoláshoz a nyomókapcsolót (6) ismét nyomja meg, majd engedje el.

Folyamatos működésnél a gép akkor is tovább forog, ha az a kezéből már kicsavarodott.

Ezért a gépet mindig az arra szolgáló fogantyúknál fogva kell mindkét kézzel tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

8. Karbantartás

Időröl időre tisztítsa ki a gépen a szellőzőnyílásokat.

9. Hibaelhárítás

Ha nem lehetne lenyomni a (6) kapcsológombot, ellenőrizze, hogy pontosan „R“ vagy „L“ helyzetben áll-e a (4) forgásirány-átkapcsoló.

10. Tartozékok

Csak eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

A tartozékokat biztosan helyezze fel. Ha a gépet valamilyen tartóban üzemelteti: rögzítse biztosan a gépet. A gép fölötti uralom elvesztése sérüléshez vezethet.

A teljes tartozékprogramhoz lásd a www.metabo.com honlapot vagy a főkatalógust.

11. Javítás

Elektromos szerszámot csak villamos szakember javíthat!

A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a www.metabo.com oldalról.

12. Környezetvédelem

Kövesse a helyi előírásokat a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

13. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A müszaki változtatás jogát a továbbfejlesztés érdekében fenntartjuk magunknak.

P_1 =névleges teljesítményfelvétel

P_2 =leadott teljesítmény

n1 =alapjáratí fordulatszám

n_2 =fordulatszám terhelés alatt

ø max =legnagyobb furatátmérő

s max =legnagyobb ütésszám

W =egyedi ütés energiája

m = tömeg

D =nyakátmérő

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

II. védelmi osztályú gép

\~Váltóáram

A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).

Kibocsátási értékek

Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betét-szerszámoktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védöintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 60745 szabvány szerint:

a_h, HD =Rezgéskibocsátási érték (ütvefúrás betonban)

a_h, Cheq=Rezgéskibocsátási érték (vésés)

K_n,HD/Cheq=Bizonytalanság (rezgés)

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA = hangteljesítményszint

K_pA, K_WA = bizonytalanság

Hordjon zajtompító fülvédőt!
